Descripción

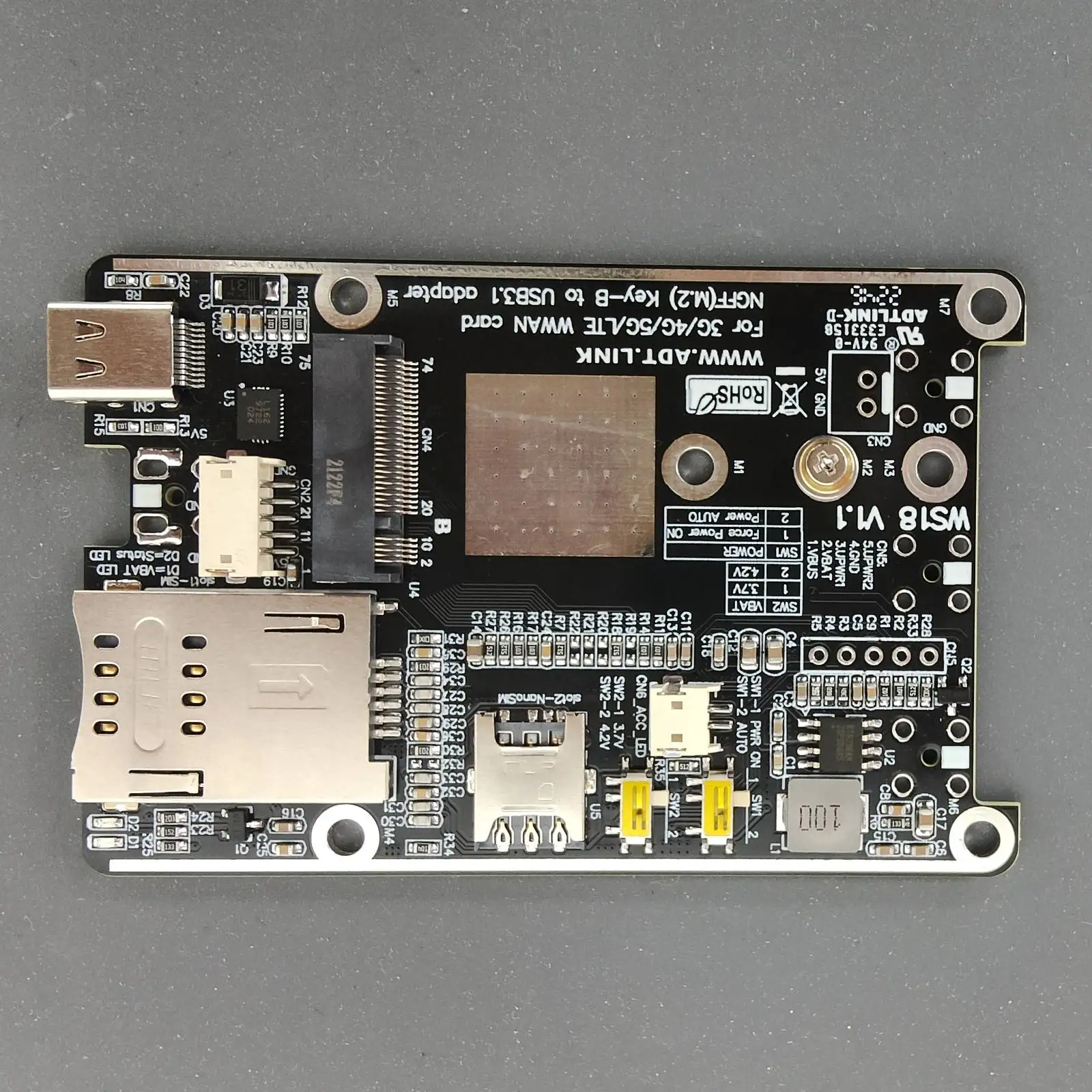

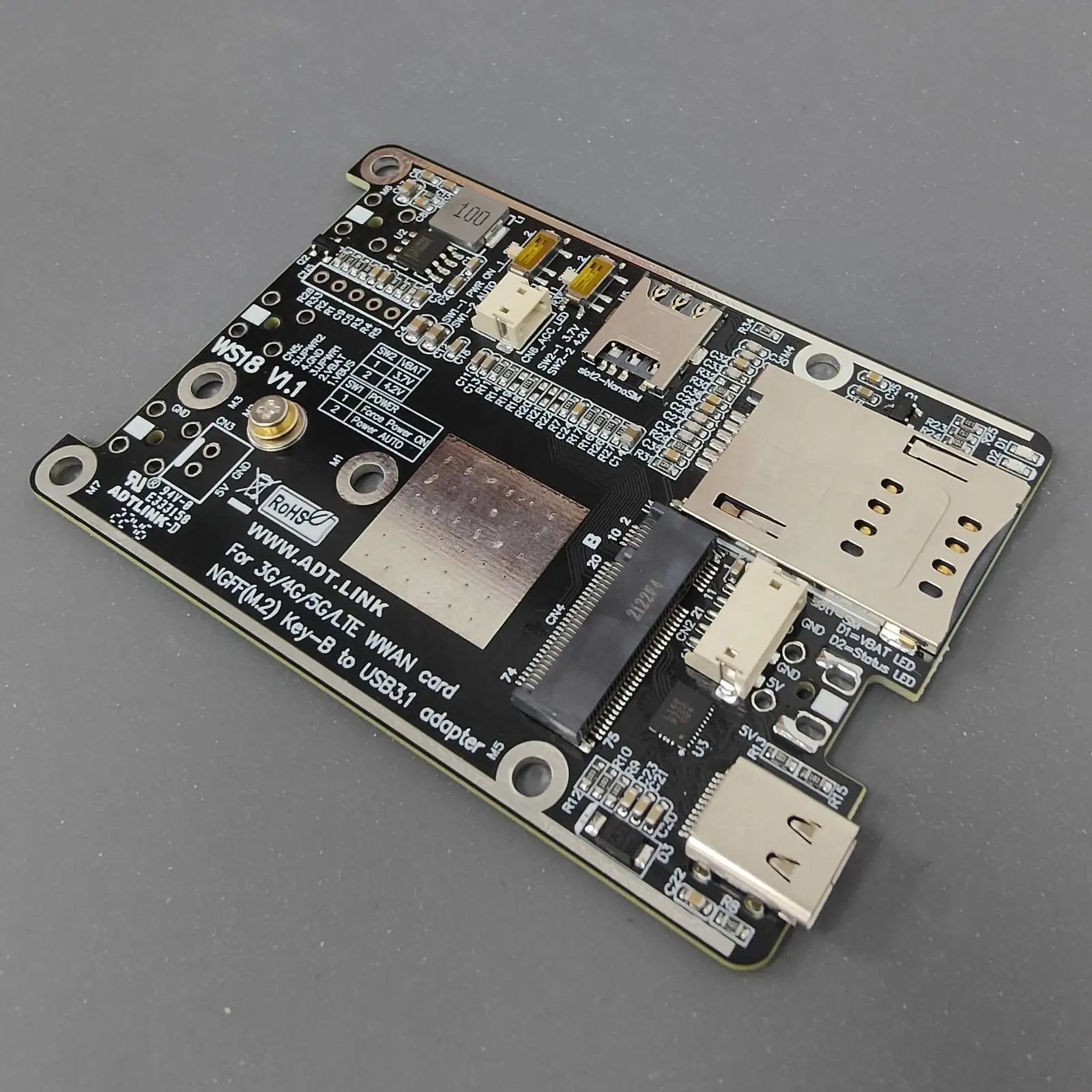

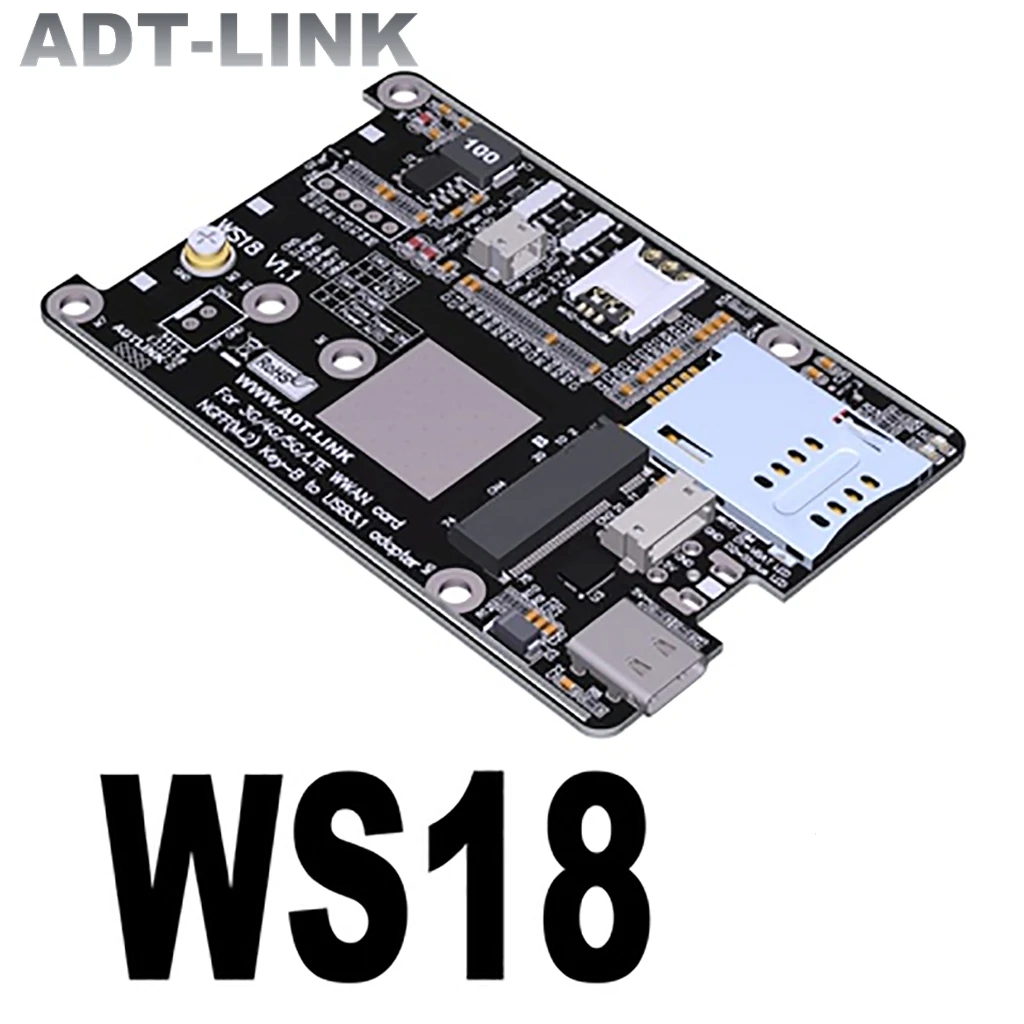

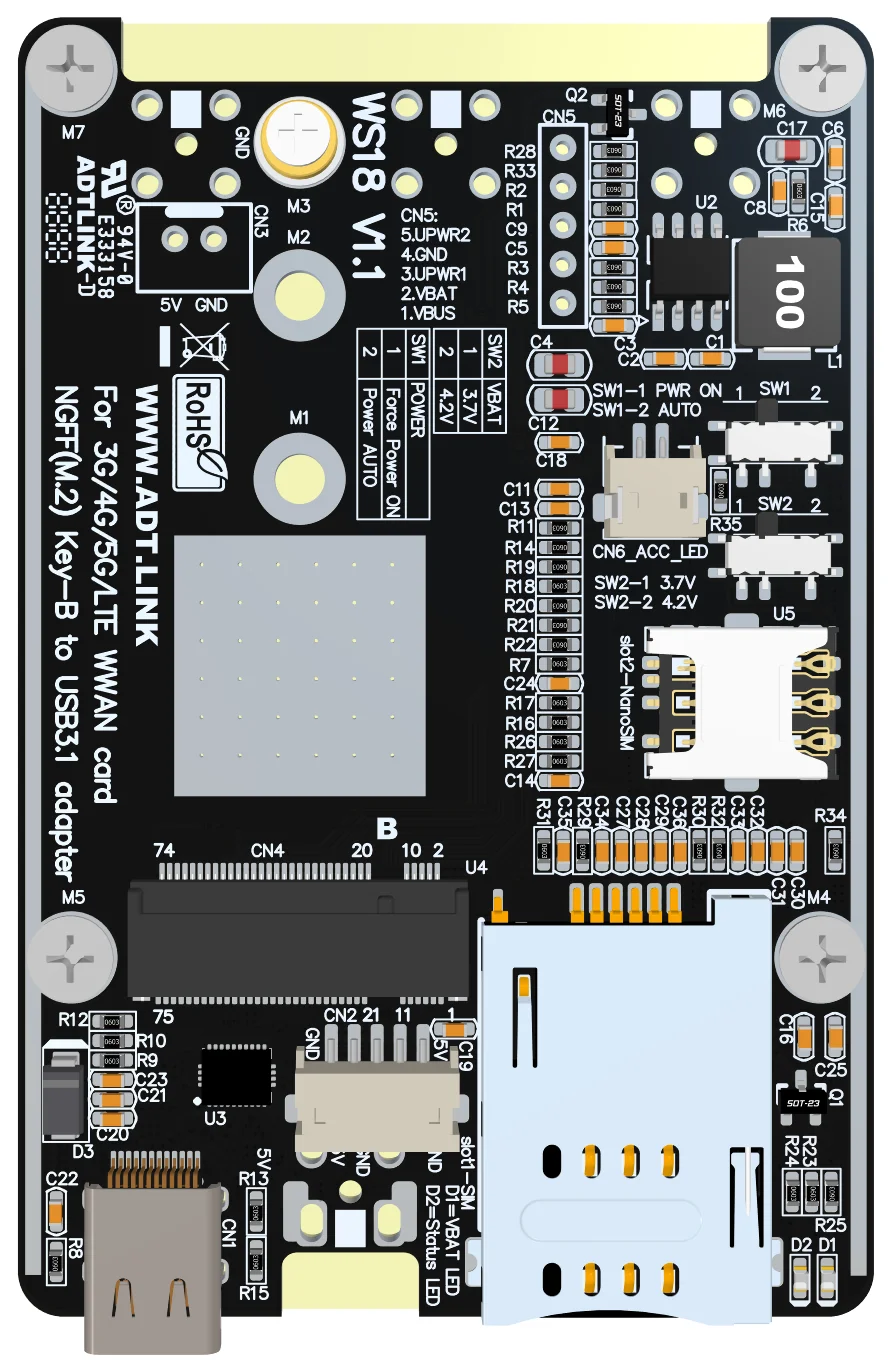

ADT-Link M.2 llave B A Adaptador USB tipo C
Nombre de la marca: ADT-LINK
Nombre del productoTarjeta M.2 B KEY 3G/4G/5G/LTE A Adaptador USB tipo C gen2x1
Modelo de producto:WS18
TTransferenciaSVelocidad: USB 3,1 gen2x1, 10Gbps/S (máx.)
Peso:150g

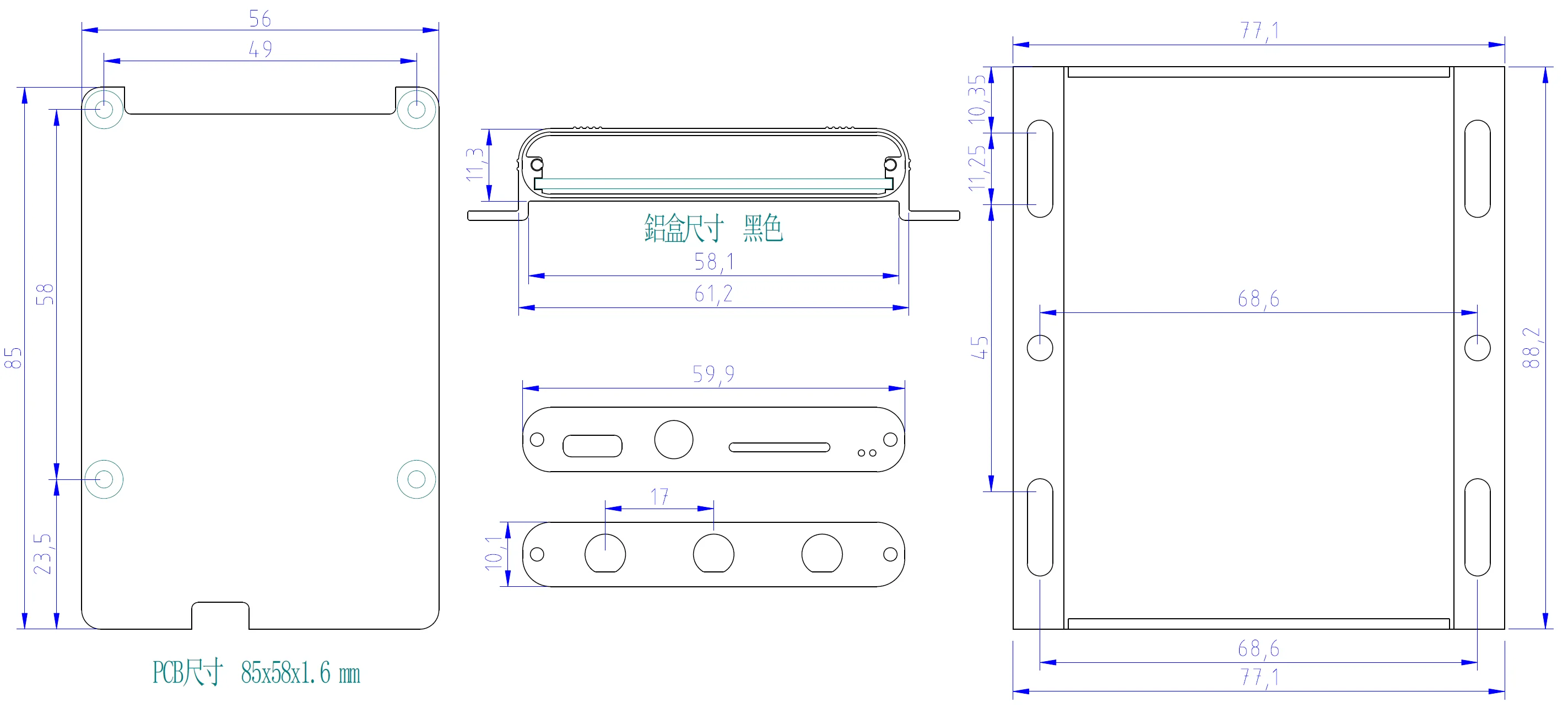

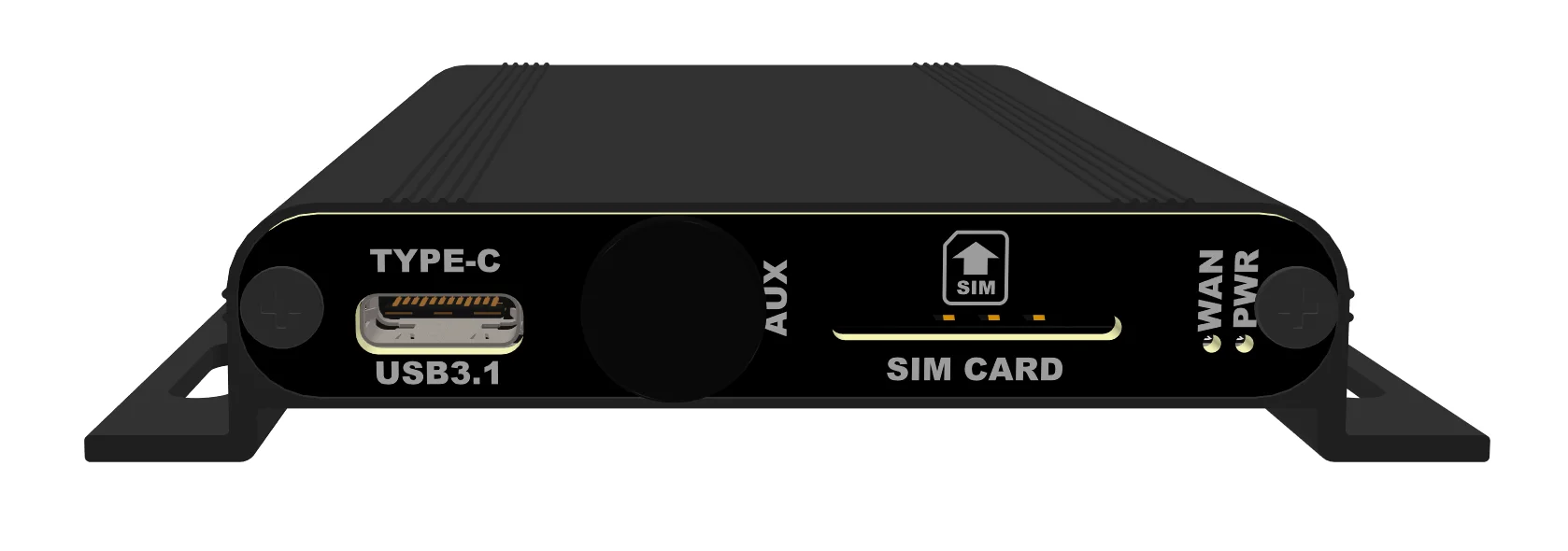

Dimensión de PCB: 85x50mm; Dimensión de la carcasa: 88,2x77,1mm
Aplicación: lector USB de tarjetas WWAN
Descripción del número de pieza:

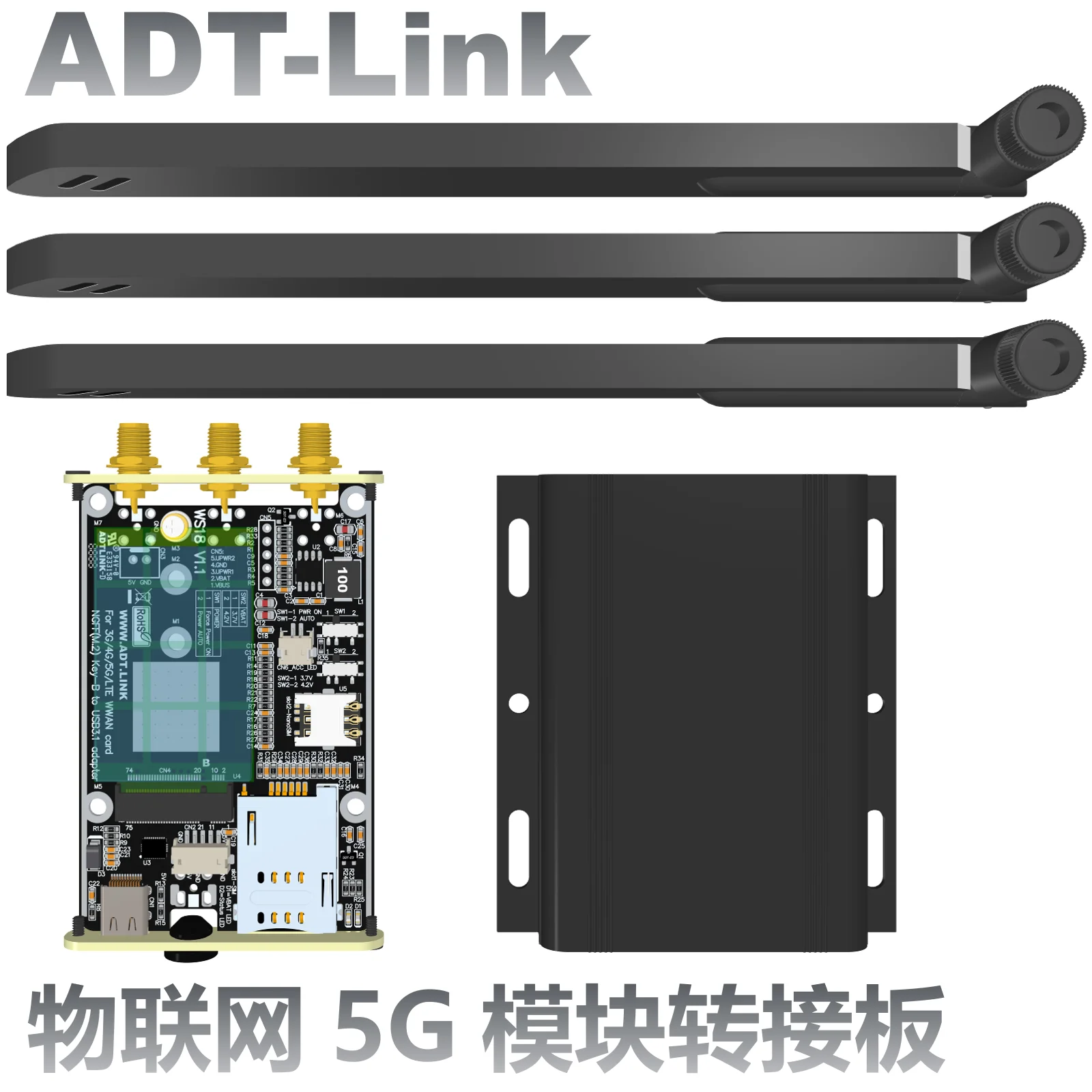

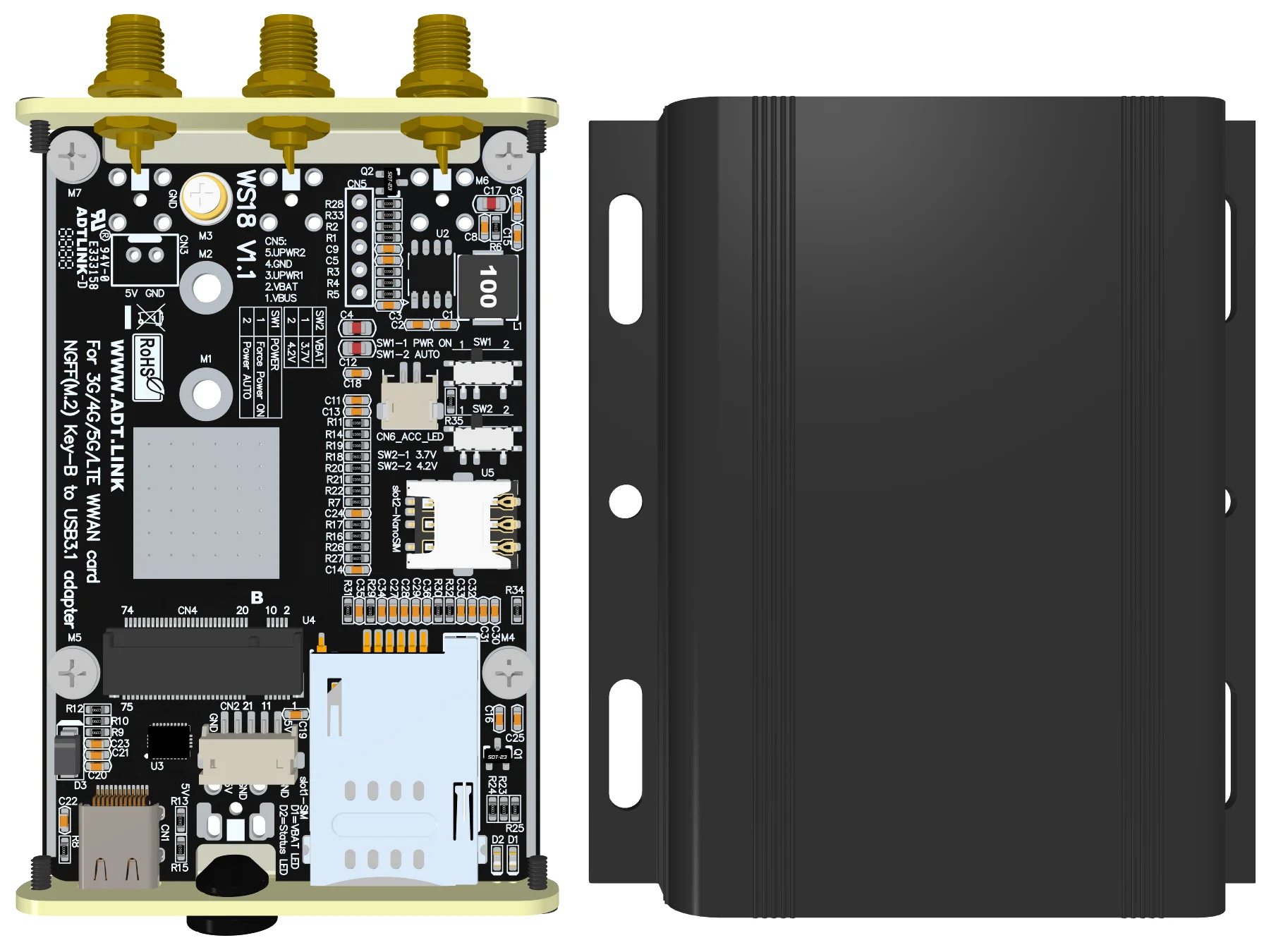

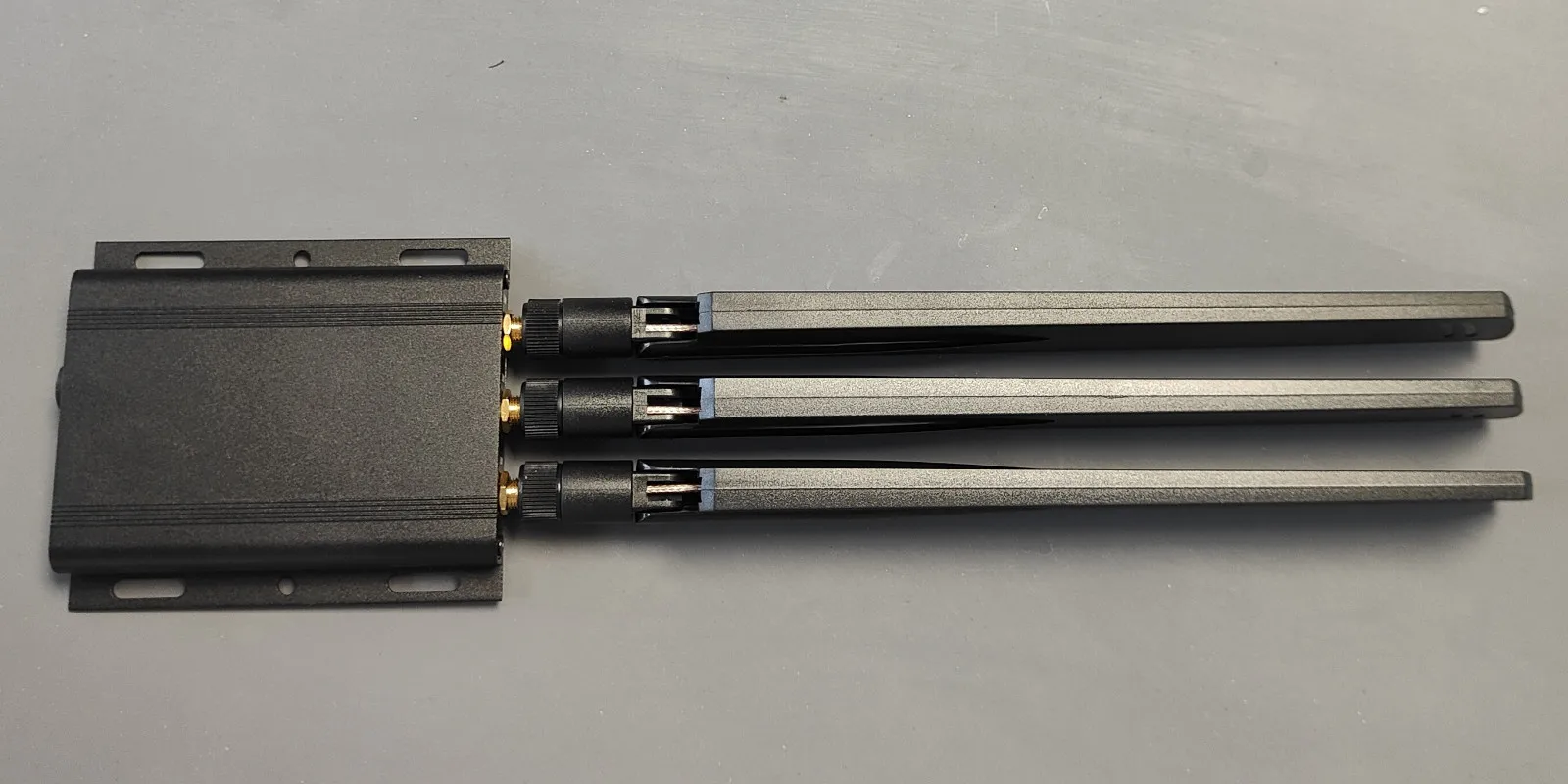

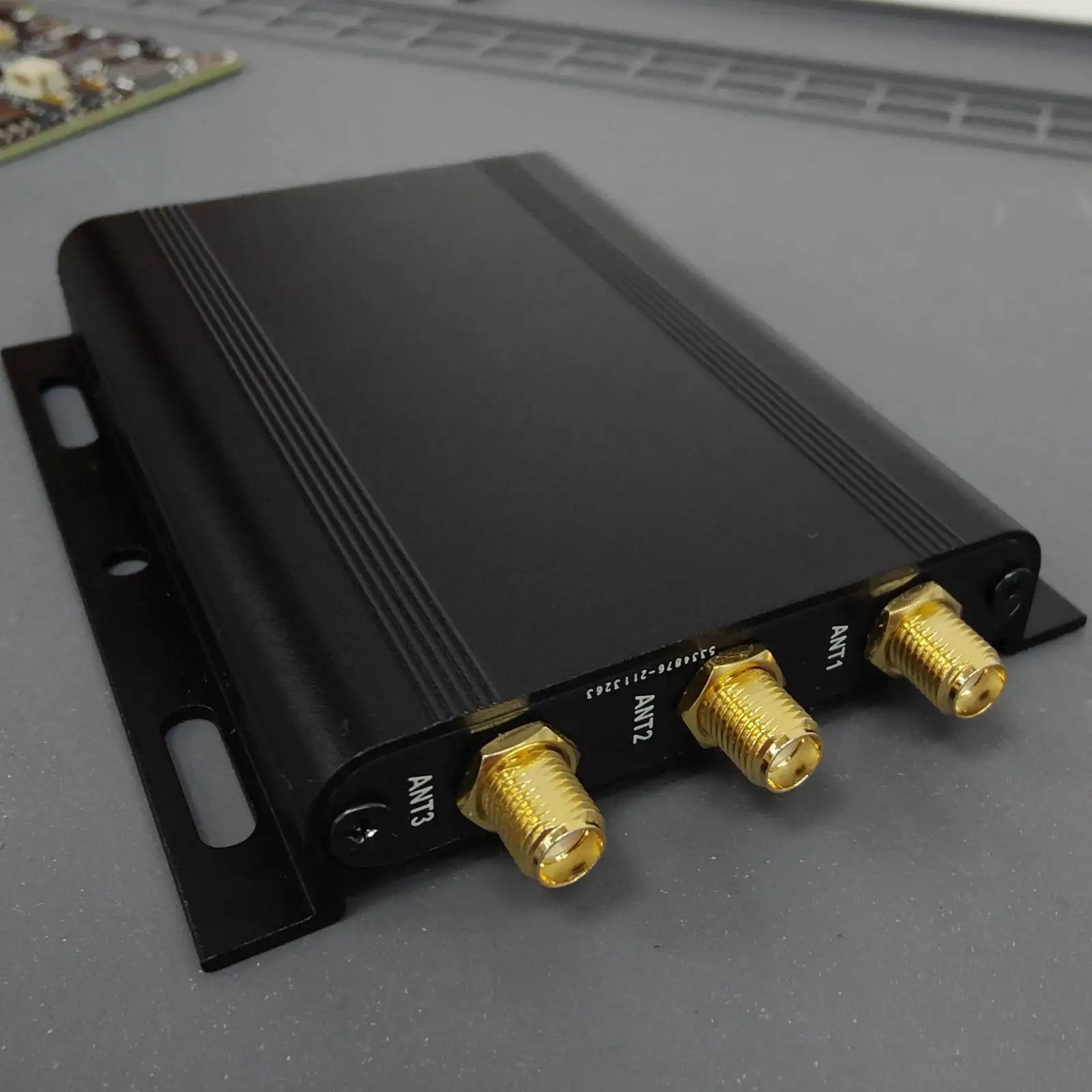

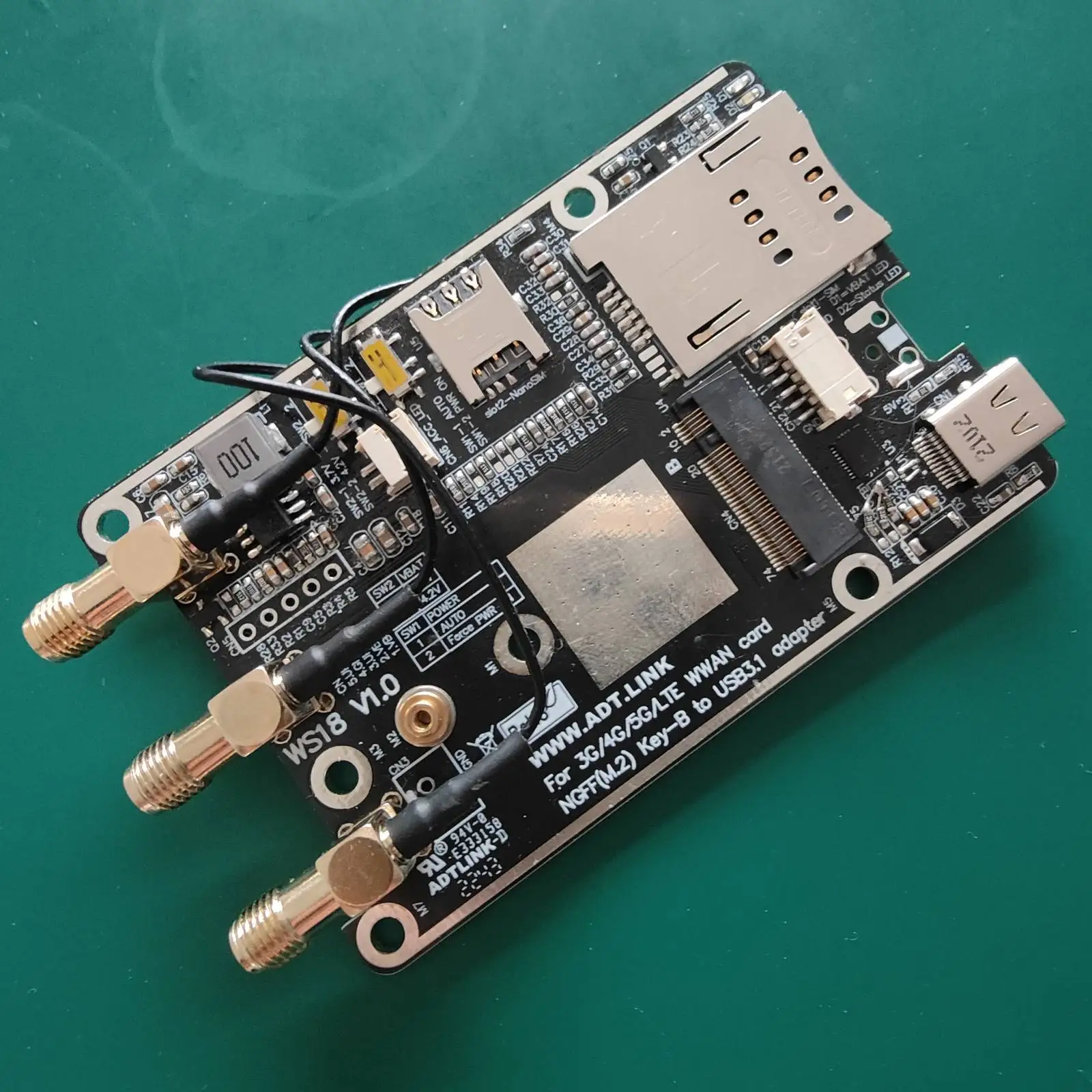

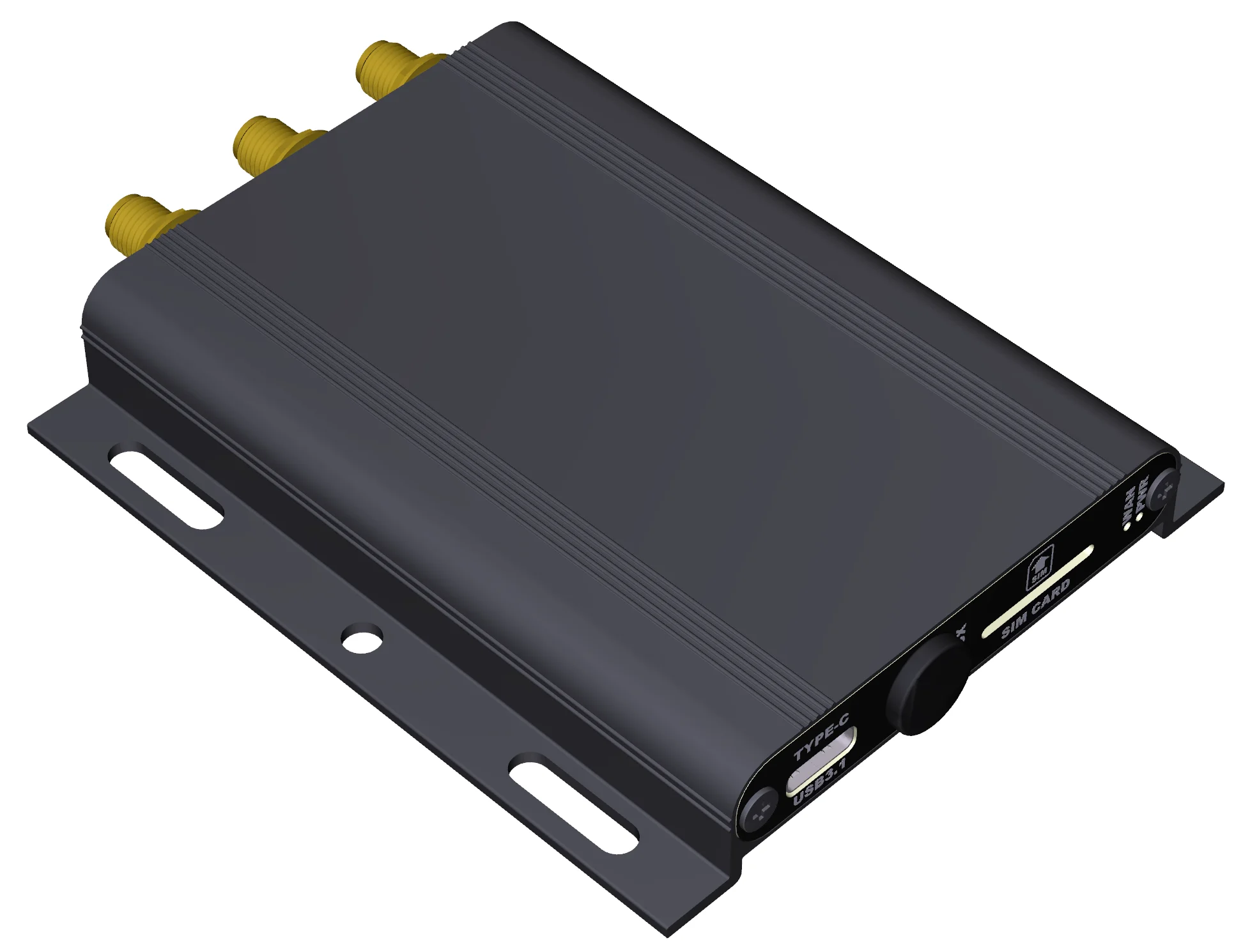

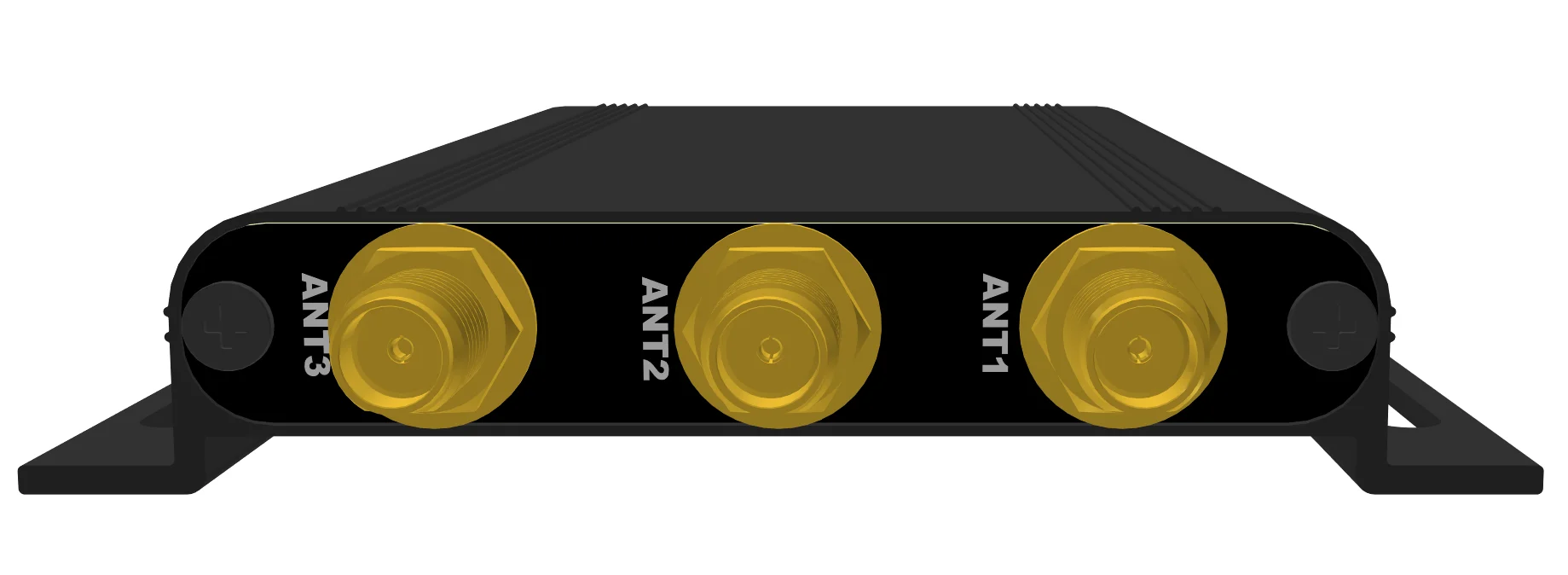

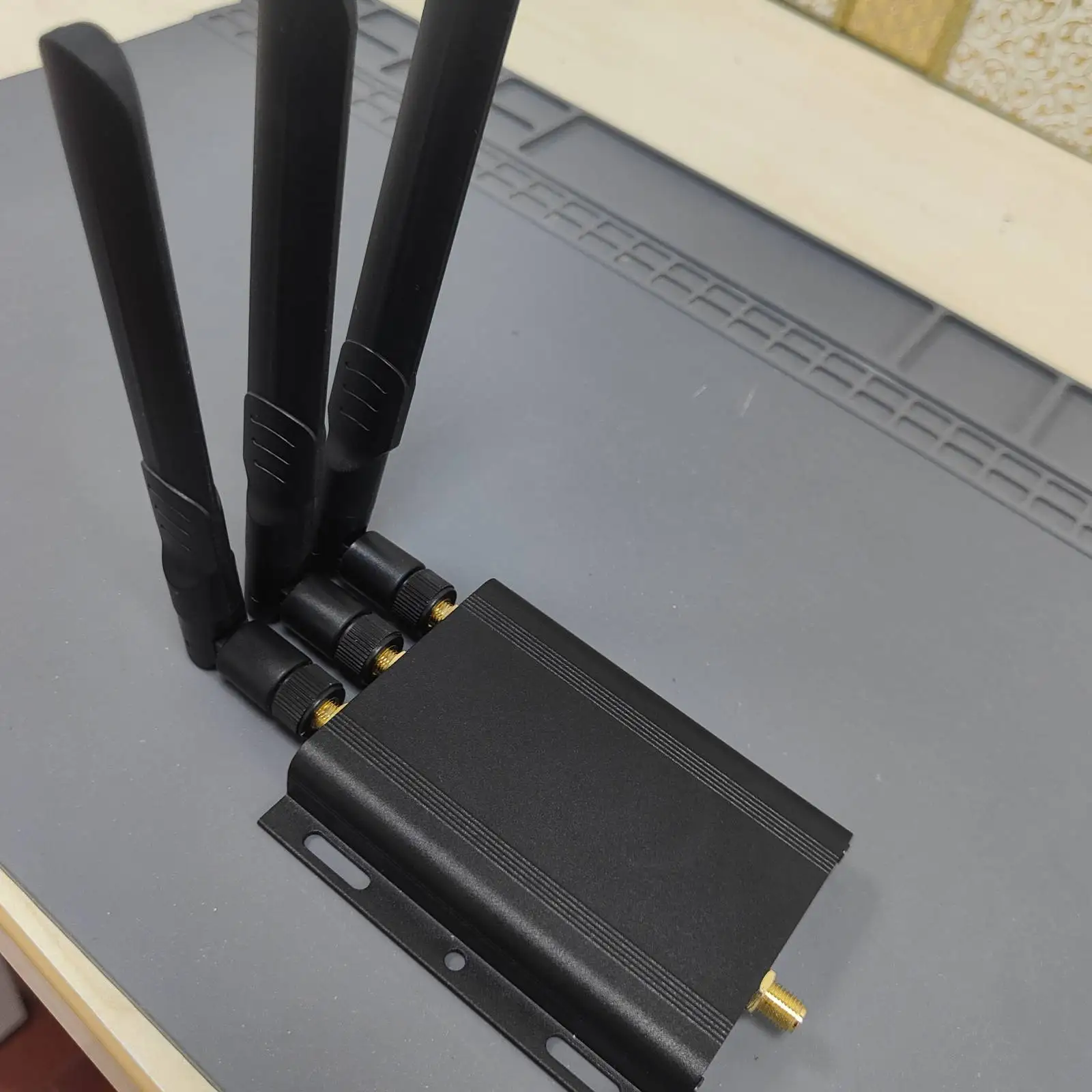

Número de piezaDescripción WS18-01 Solo PCBAWS18-02 PCBA + PAD WS18-03 PCBA + Kit de carcasa + antena X3Especificación:
Especificación de bus serie universal Rev. 3,1 Revisión de especificación M.2 1,1 Temperatura de funcionamiento: -40℃~+80℃ M.2 Llave B Ranura H=3,2mm
Características:

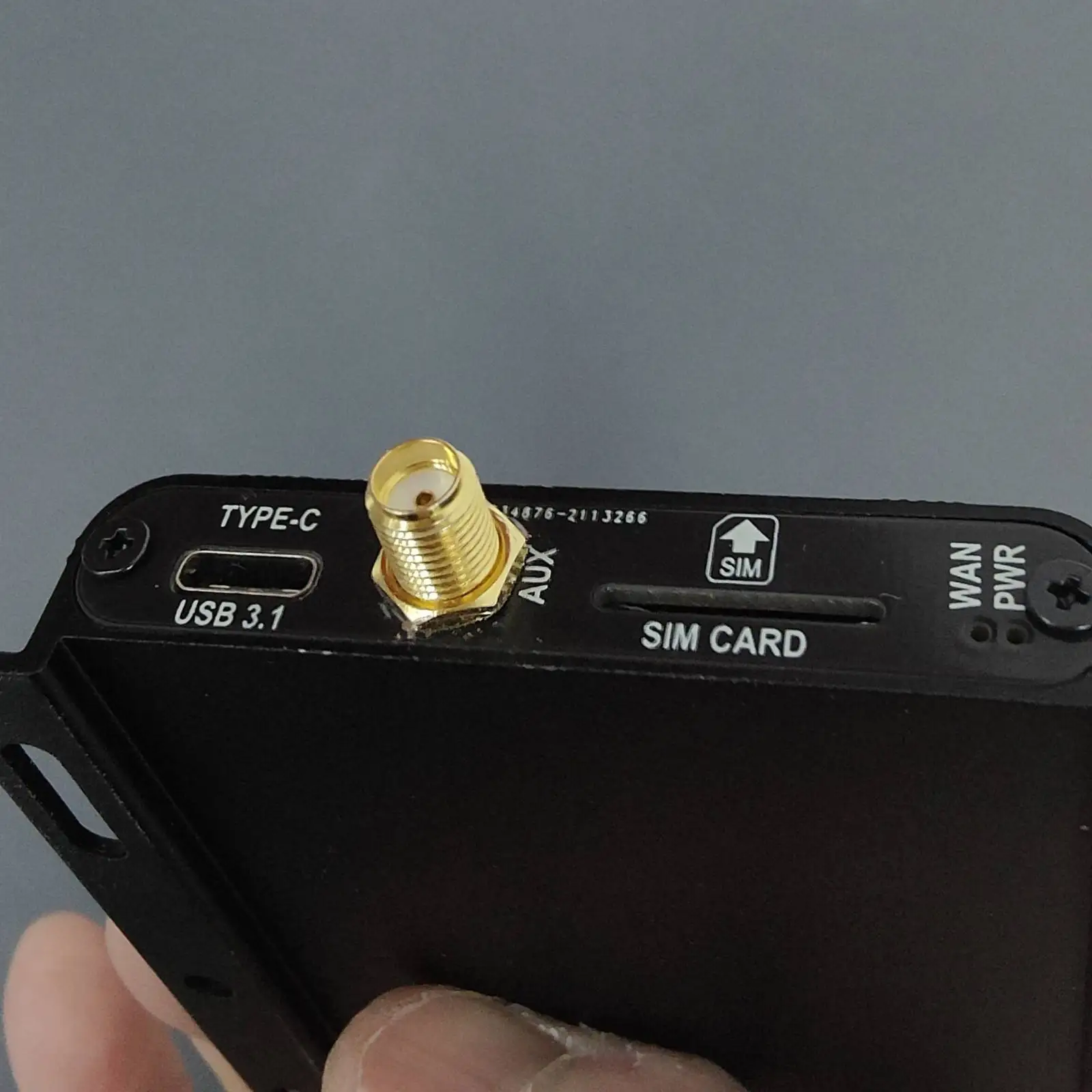

Admite interfaz de bus del sistema: USB 3,1 tipo C
Admite la interfaz USB 3,1 de tarjetas M.2 (NGFF) (Socket 2 SSIC-base WWAN) como 2G GSM, GPRS, 3G,CDMA, WLAN,WWLAN, MODEM HSPA, GPS, 4G 5G, LTE

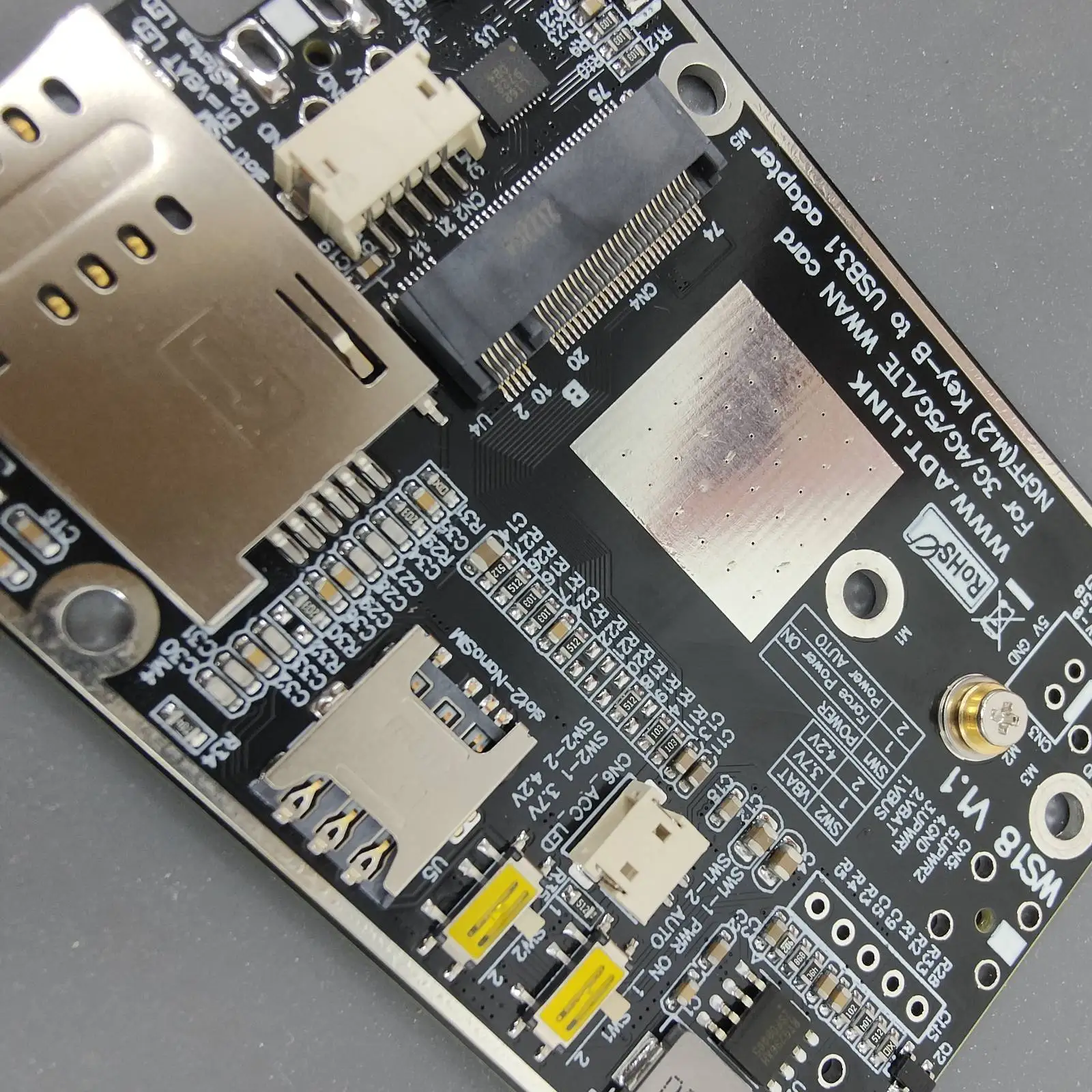

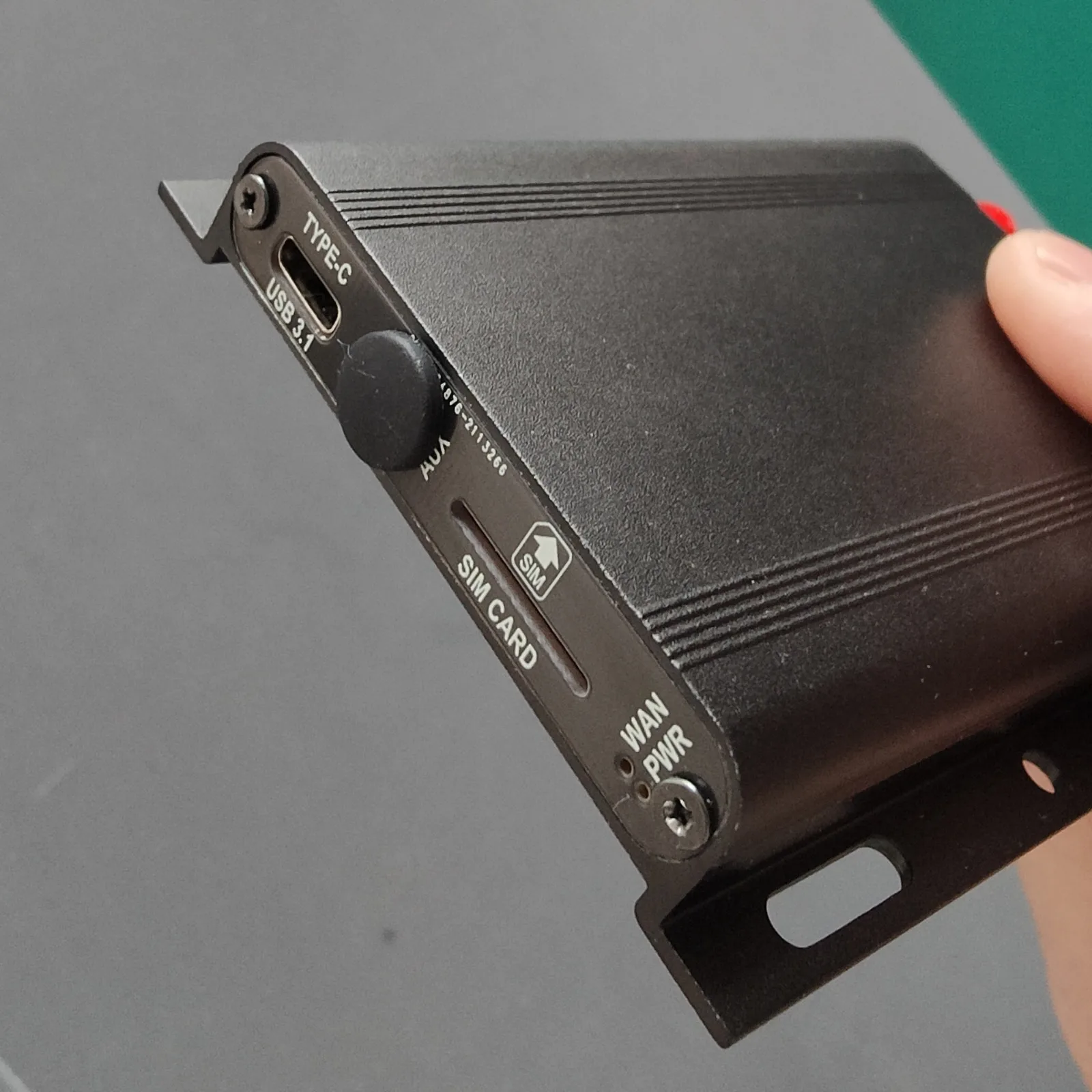

Admite tarjeta SIM dual: Conector de empuje mini-SIM y conector sin empuje nano-SIM.
Admite LED dual: LED de estado y LED de encendido

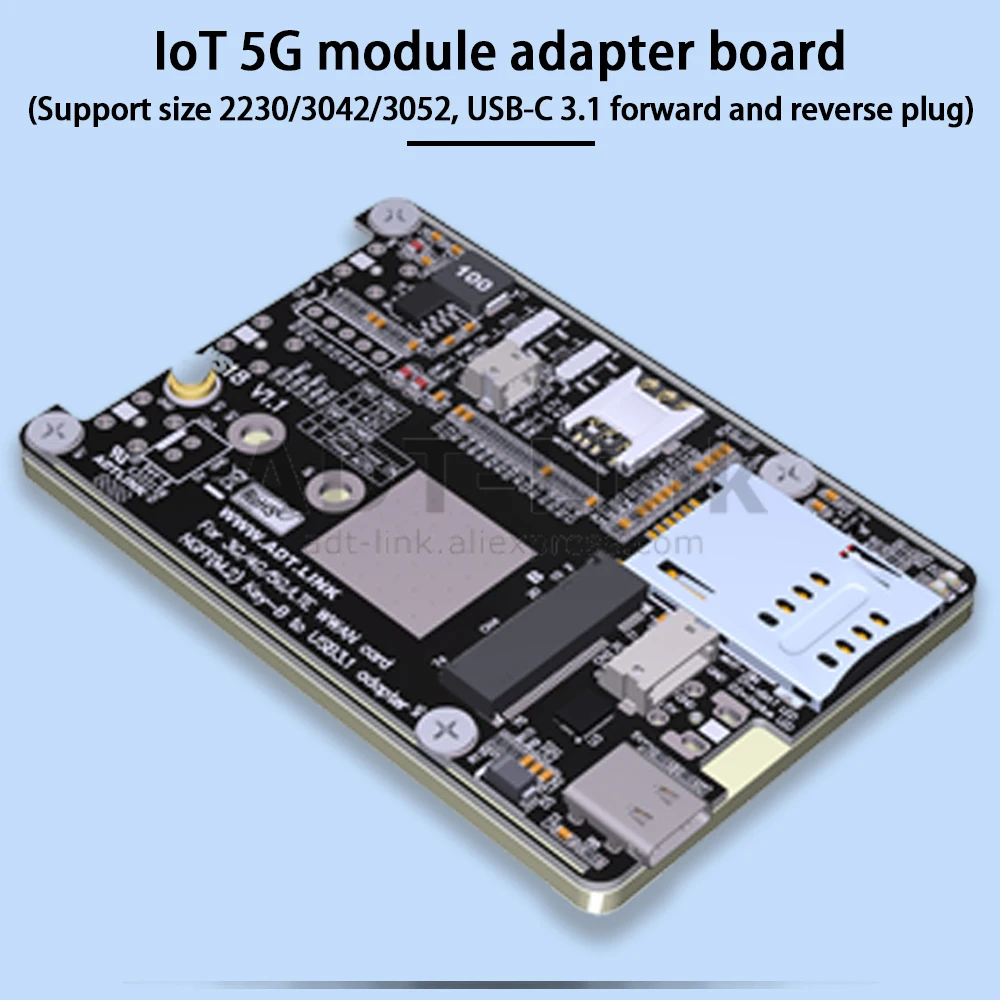

Admite tarjeta 3052 / 3042 / 2030 tipo M.2 WWANFactor de forma: PCBA y carcasaVoltaje: voltaje ajustable CC/CC de 3,7 V o 4,2 V (ajuste predeterminado 3,7 V)Corriente: 3A (pico 4A) los condensadores de pico incorporados pueden garantizar el funcionamiento estable del módulo en entornos hostiles.Marca de módulo compatible: Quectel, Huawei, ZTE, AirCard, SIMCOM, YUGA, MEIG, Longsung, Samsung, Huayu, TDT, etc.
No requiere energía adicional
Admite Plug & Play e intercambio en caliente
Restricciones del producto: este producto No contiene cable USB,Por favor, Prepárate, Limitado a la compra de Ingenieros Profesionales.Confirme las especificaciones de su producto Nic antes de realizar un pedido.
Este producto no incluye equipos de demostración como tarjetas WWAN.

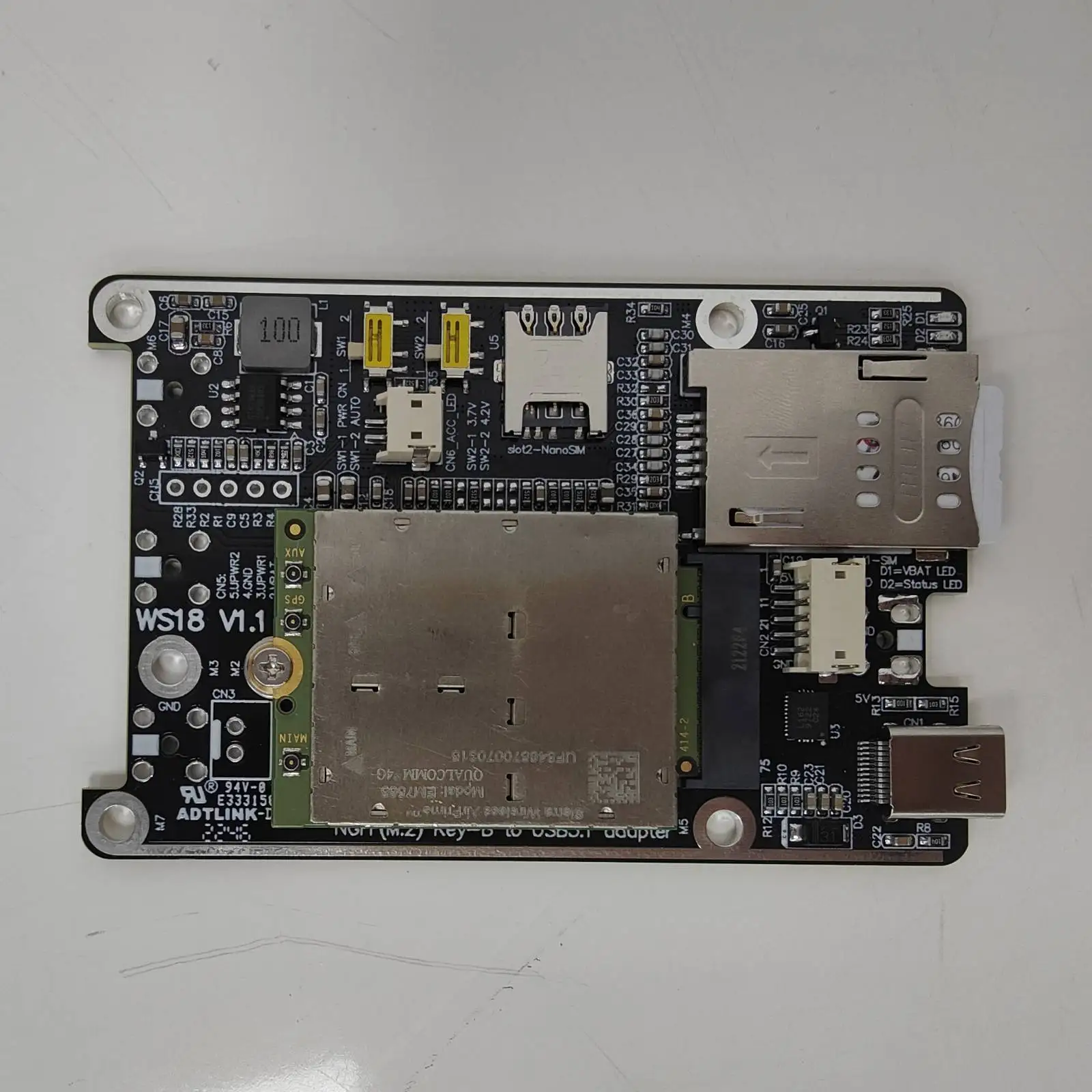

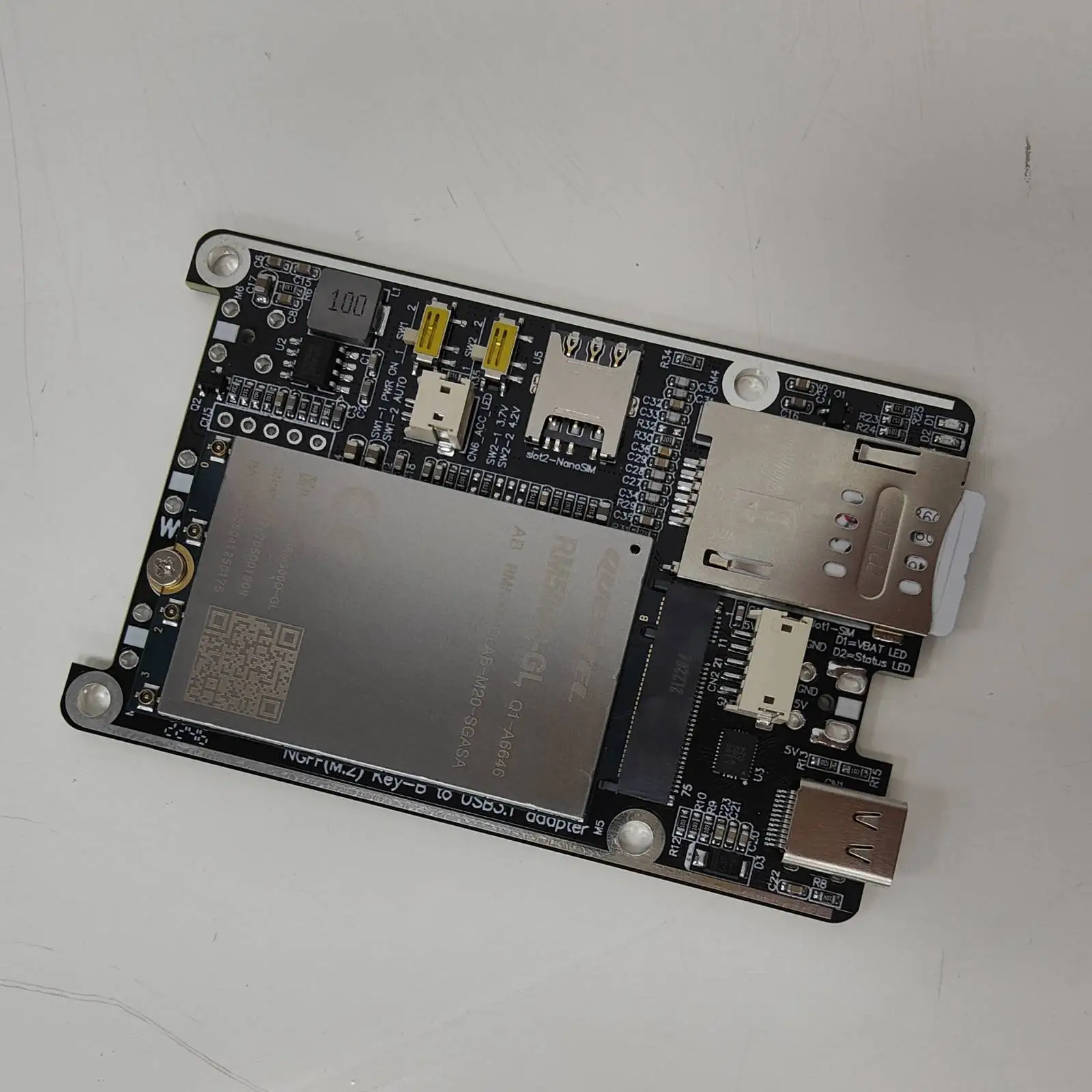

La Tarjeta 5G en la imagen anterior es solo para referencia de demostración. Este producto no incluye dispositivos de demostración como tarjetas de red.
Resumen de problemas técnicos:

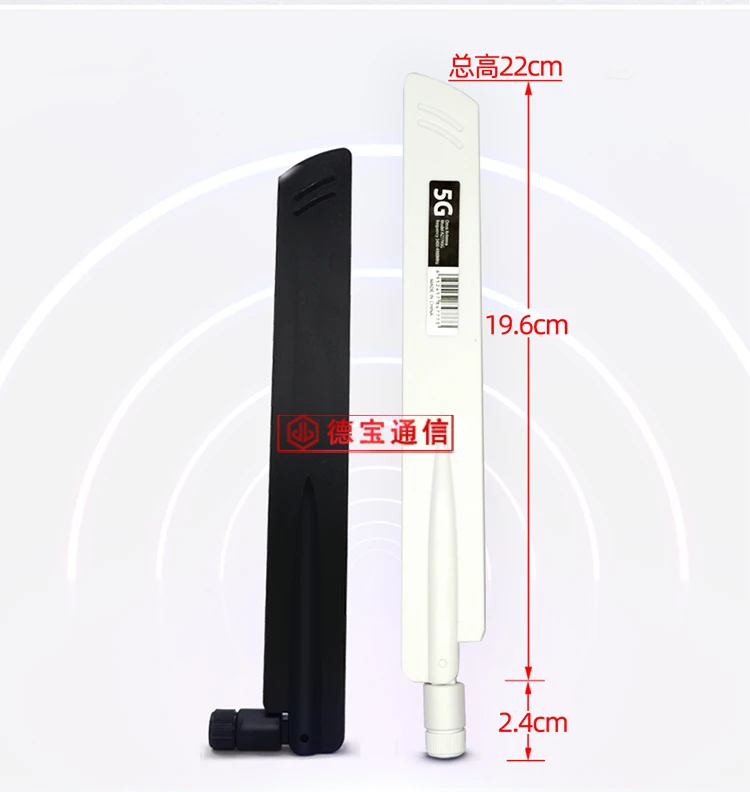

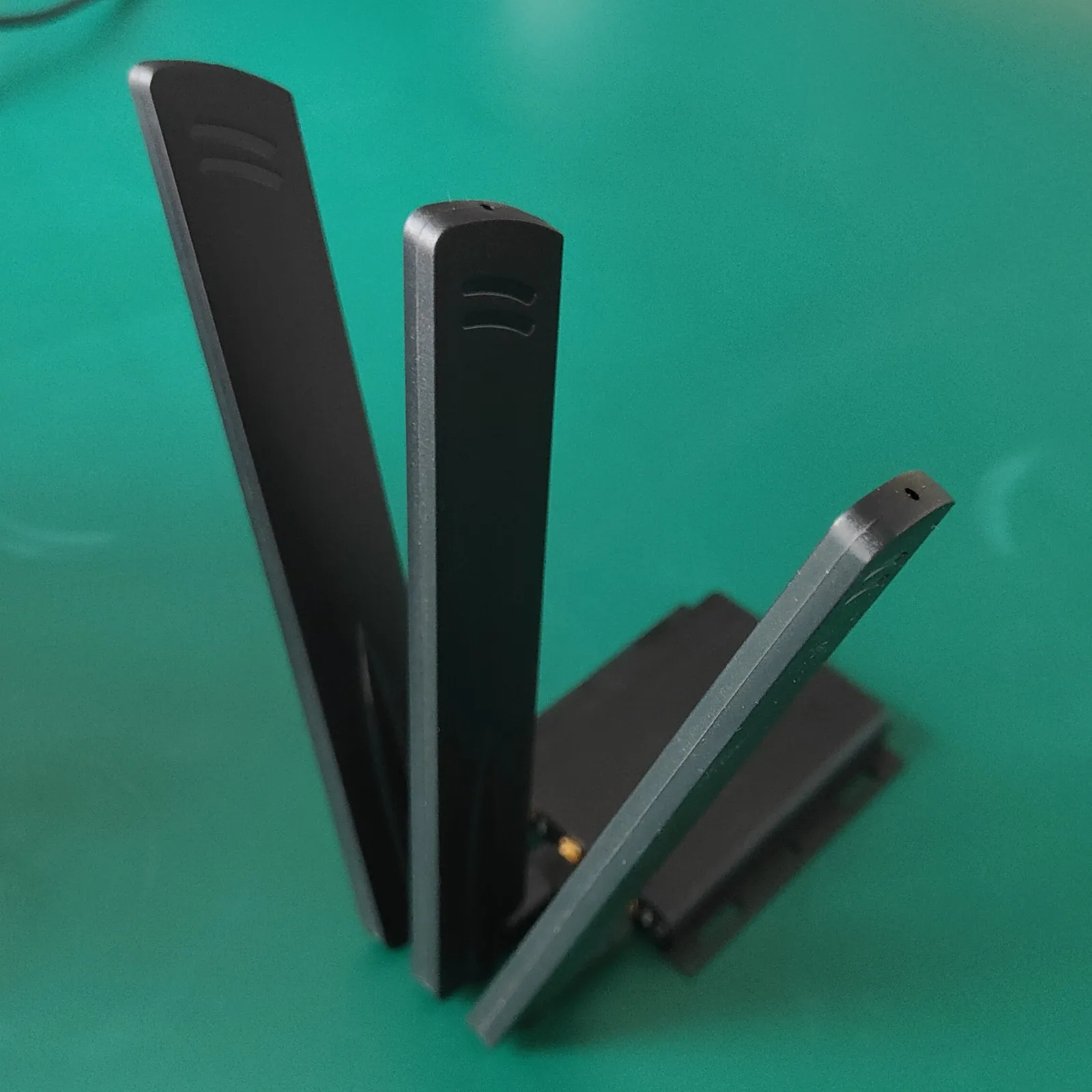

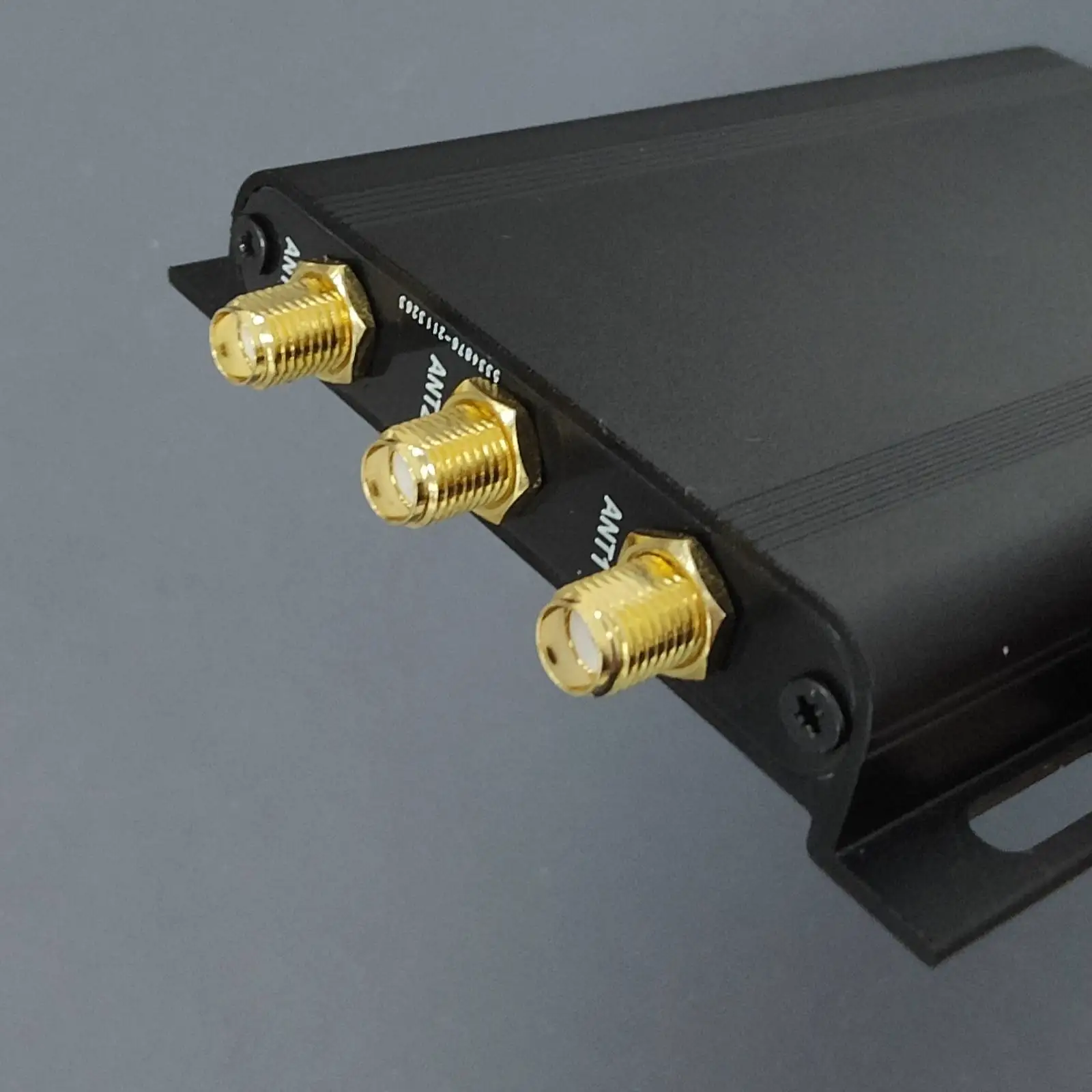

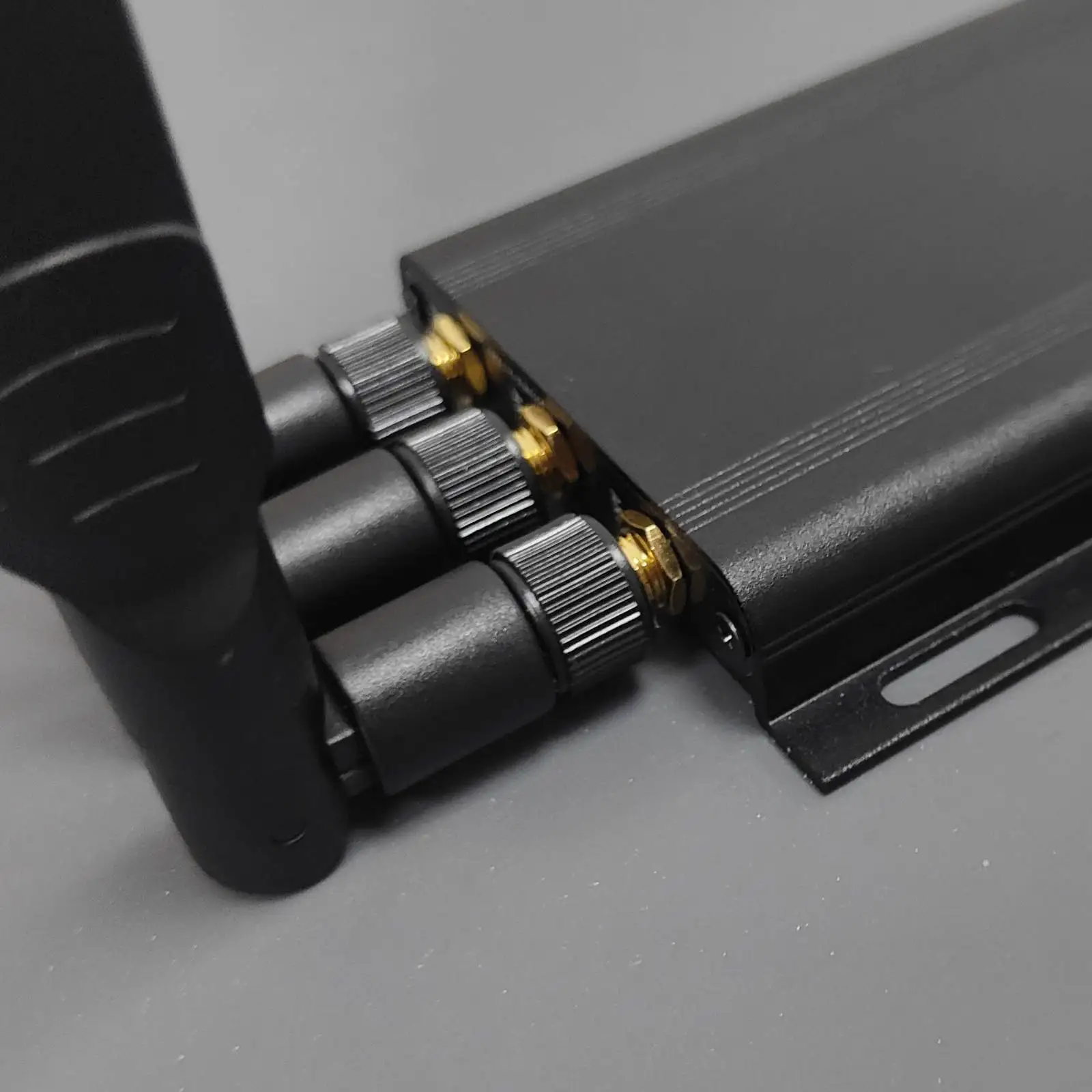

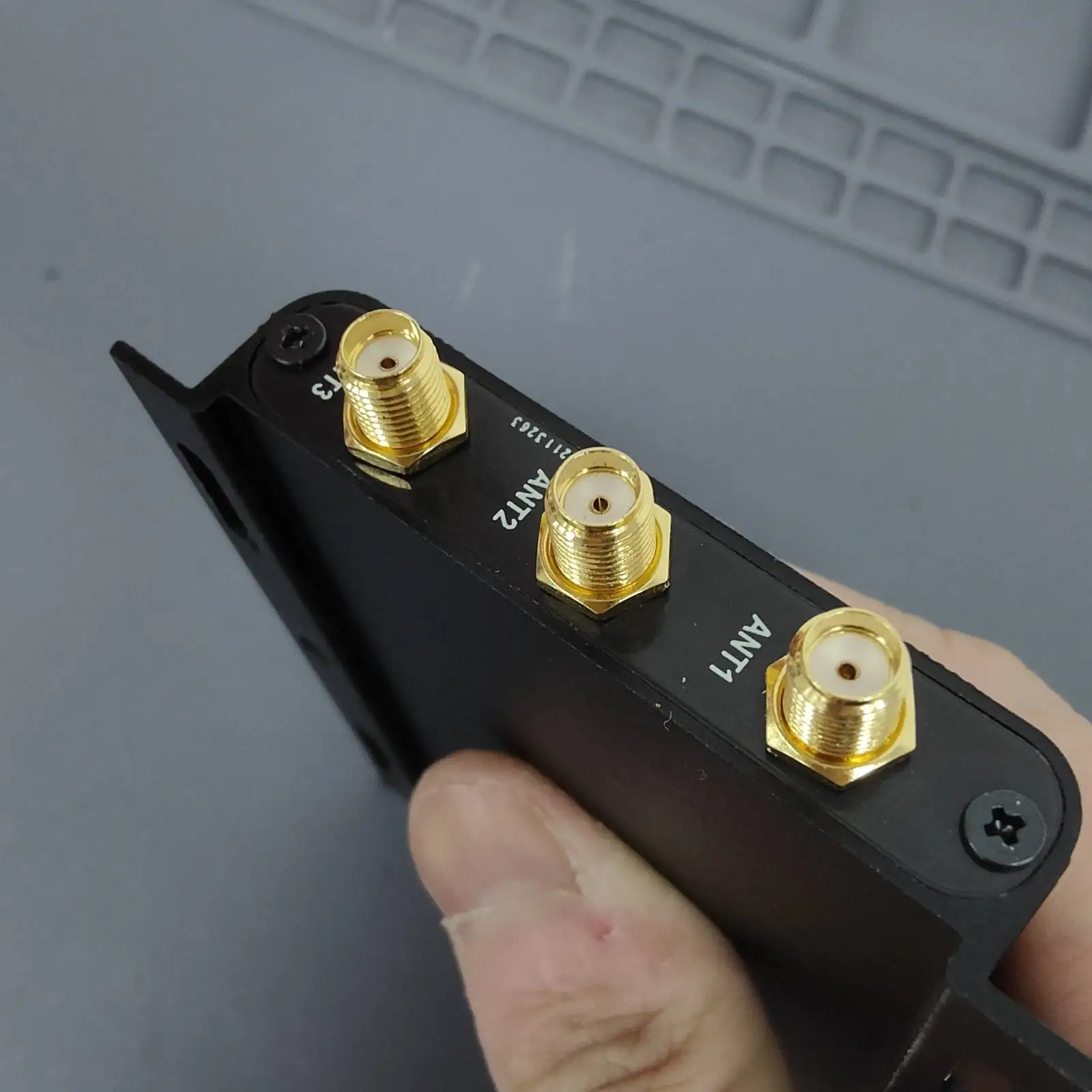

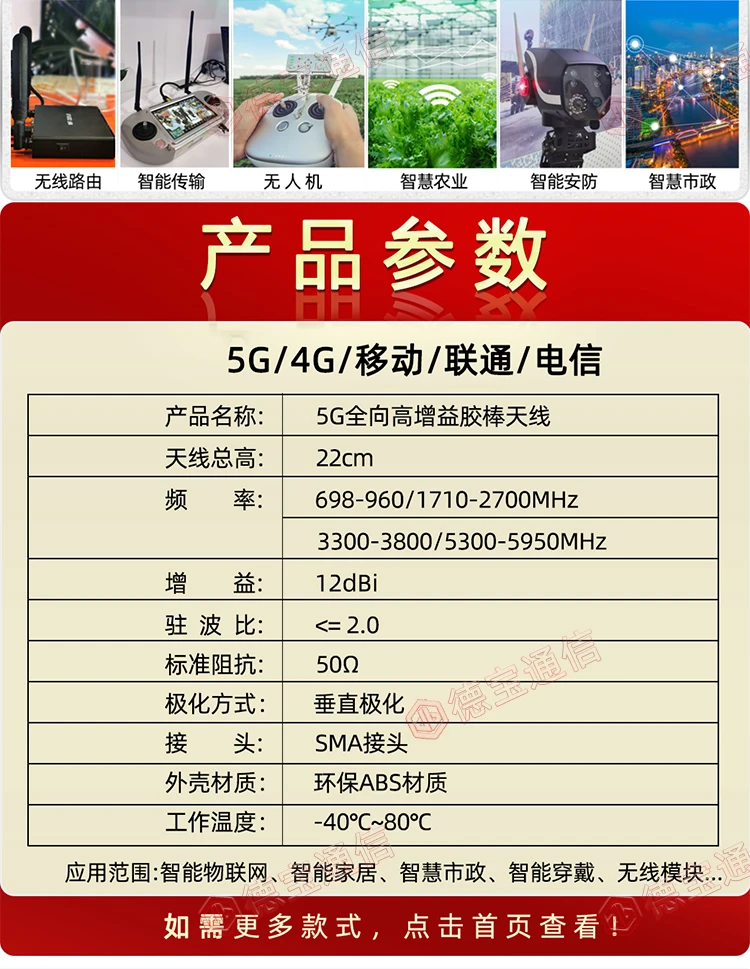

Especificaciones de la antena:
Descarga de archivos STEP de especificación, dimensión y modelo 3D http:// www.adtlink.cn/download/ADT_WS18_3D.zip

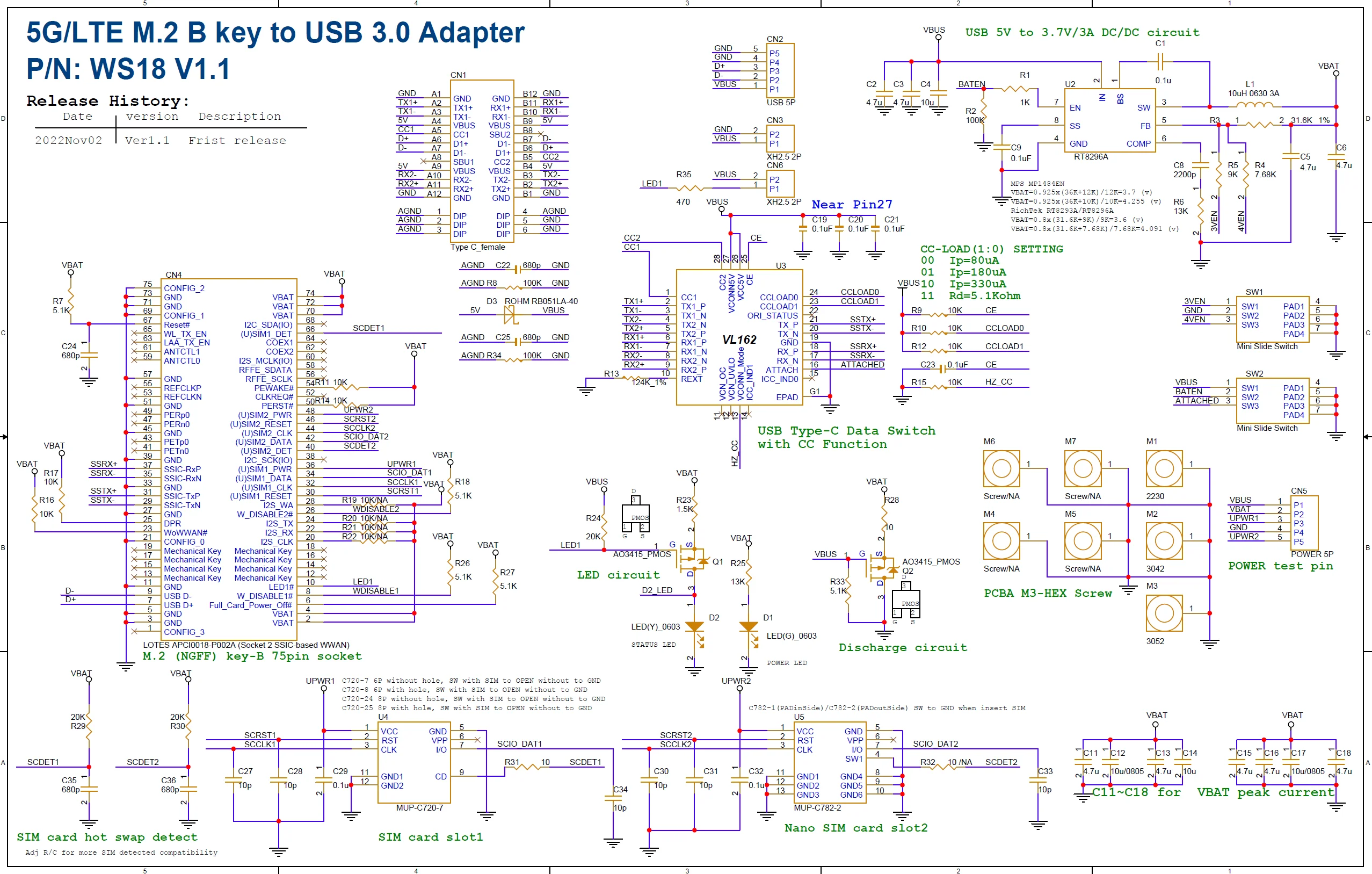

Esquema http: www.adtlink.cn/download/ ADT WS18 schematic.pdf
