Color
Descripción

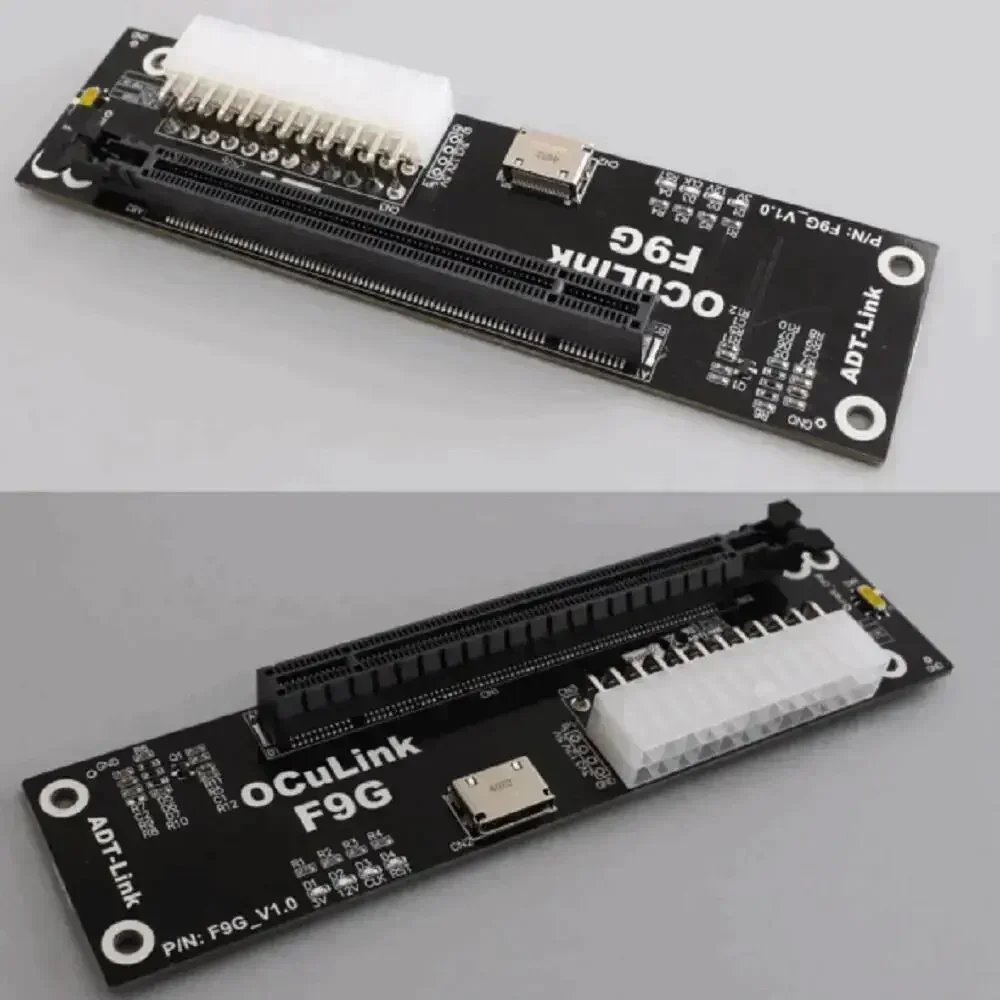

Adaptador ADT-Link Oculink (SFF-8611/SFF-8612) a PCI Express x16 eGPU
Nombre de marca: ADT-LINK
Nombre del producto: Adaptador eGPU Oculink (SFF-8611/SFF-8612) a PCIe x16
Modelo de producto: F9G-BK7,F9G-F9934-BK7,F9G-F9934-F4C-BK7,F9G-F4C-BK7
Velocidad de transferencia: PCIe 4.0 x4, gen4, 64 G/bps (máx.)
Longitud del cable: 25 cm, 50 cm
Aplicación: eGPU para NUC / ITX / STX / PC portátil
Recordatorio amistoso: Oculink no admite intercambio en caliente
Ventajas del producto: Oculink es una interfaz transferida desde la ranura de la unidad de estado sólido NVME de la placa base de la computadora.NVME utiliza un canal PCIe puro, por lo que la base de tarjeta gráfica externa Oculink también utiliza un canal PCIe con poca pérdida de rendimiento.En comparación con la solución de transferencia tradicional Thunderbolt, el ancho de banda efectivo de Oculink puede alcanzar los 64 Gbps en el caso de PCIe 4.0 x4, superando con creces la solución Thunderbolt.
Descripción de la longitud del cable:
La longitud del cable de este producto es la longitud de F9934.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la siguiente figura.
ADTF9G-BK7Descripción del número de pieza de la serie:
Número de pieza
Descripción
Ancho de banda
F9G-BK7
Oculink SFF-8612 Adaptador hembra a PCIe 4.0 x16 hembra + soporte
PCIe 4.0 x4 (64G/bps)
F9G-F9934-BK7
Adaptador Oculink SFF-8612 hembra a PCIe 4.0 x16 hembra+SFF-8611 macho a macho Cable Oculink+Soporte
PCIe 4.0 x4 (64G/bps)
F9G-F9934-F4C-BK7
Adaptador Oculink SFF-8612 hembra a PCIe 4.0 x16 hembra+Cable Oculink macho a macho SFF-8611+M.2 NVMe a OculinkSFF-8612 Mujeradaptador+Soporte
PCIe 4.0 x4 (64G/bps)
F9G-F4C-BK7
Adaptador Oculink SFF-8612 hembra a PCIe 4.0 x16 hembra+M.2 NVMe aOculinkSFF-8612 Mujeradaptador+Soporte
PCIe 4.0 x4 (64G/bps)
F9G:
F9934:
¿Existe algún blindaje EMI para el cable?
Con blindaje metálico.El cable utiliza los últimos materiales de blindaje EMI con blindaje de cobertura total del cable para evitar la entrada o salida de frecuencias electromagnéticas, minimizando la interferencia y la degradación del rendimiento y reduciendo el peso del extensor.

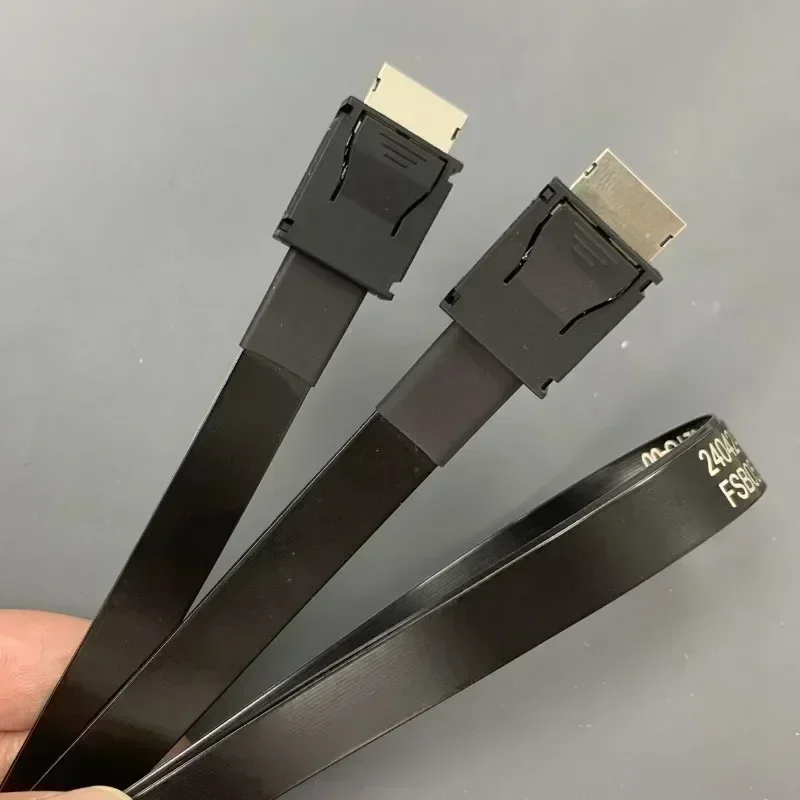

¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El grosor del cable es de 0,5 mm, por lo que el cable es más suave y se puede doblar o doblar.

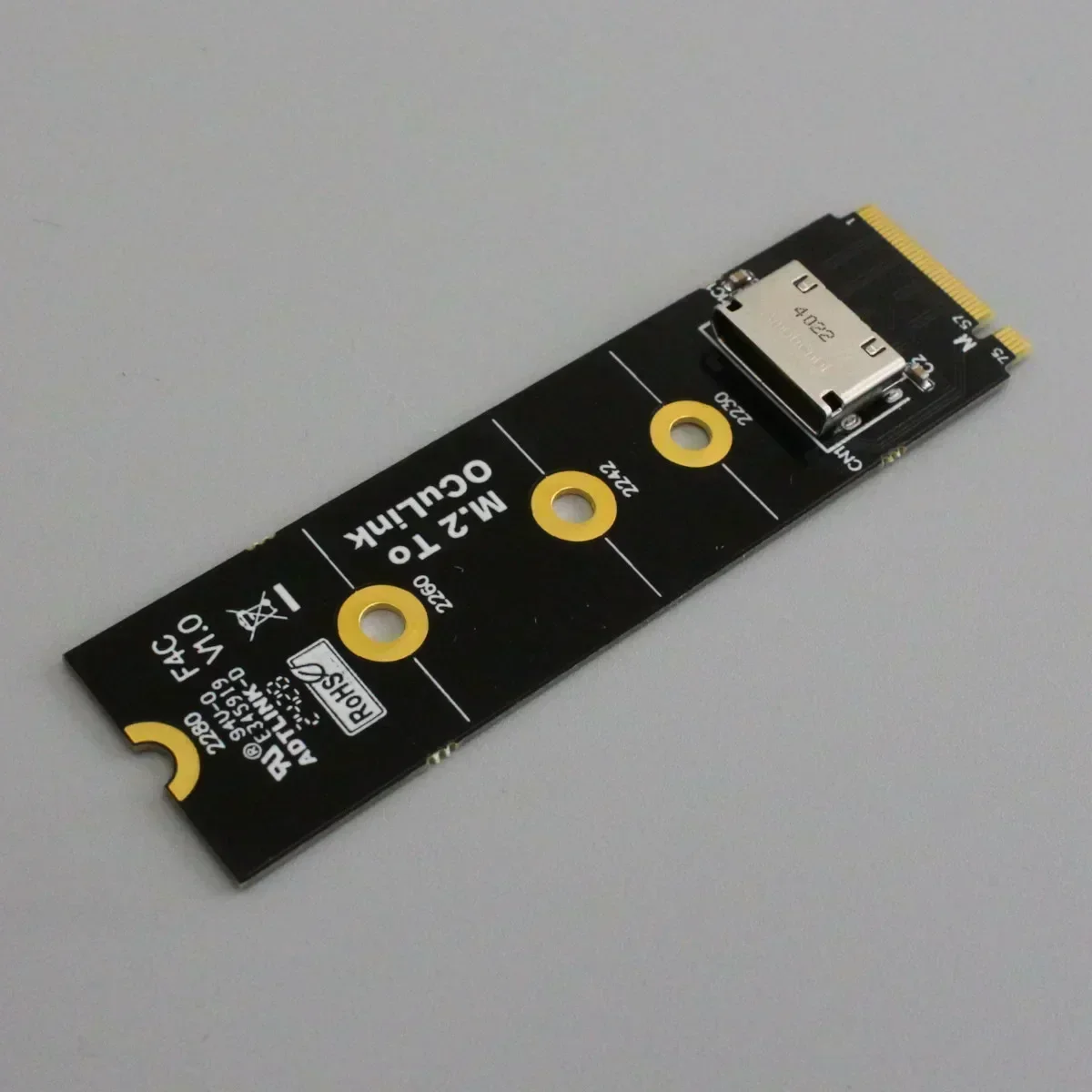

1. Puede admitir interfaz M.2 NVMe de hasta 2280 de altura y se puede cortar según sea necesario
2.Utilizando el conector Amphenol Oculink SFF-8612, admite transmisión estable PCIe 4.0 de velocidad completa
3.El material de PCB certificado UL, dedo dorado chapado en oro 15μ", buena conductividad, puede reducir el problema de la pantalla azul causado por la oxidación y el aumento de la resistencia al óxido.
BK7:
Datos de prueba:

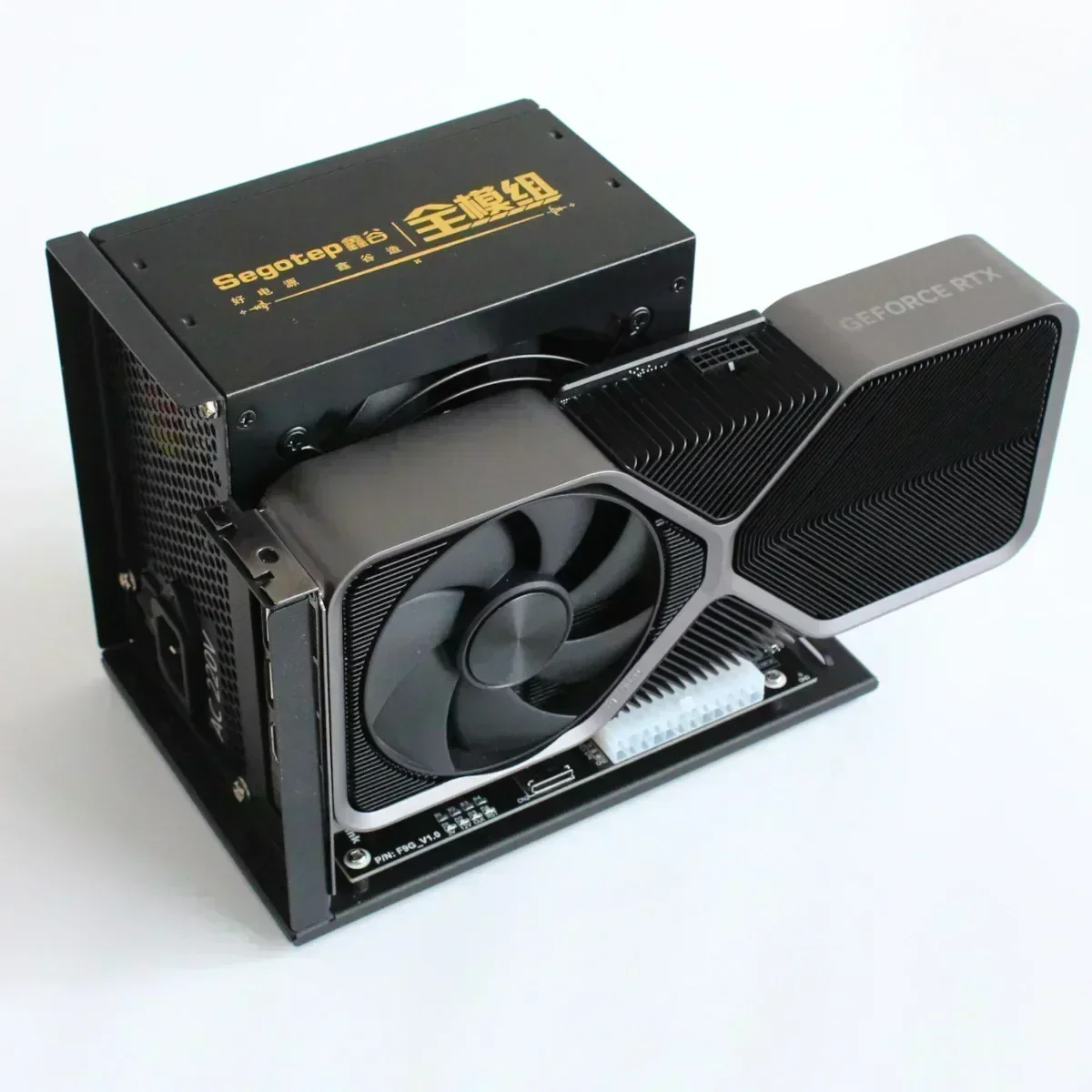

Plataforma de prueba: host pequeño Mingfan UM790XTX+F49CG+F9934+4070+Fuente de alimentación Xingu 850W

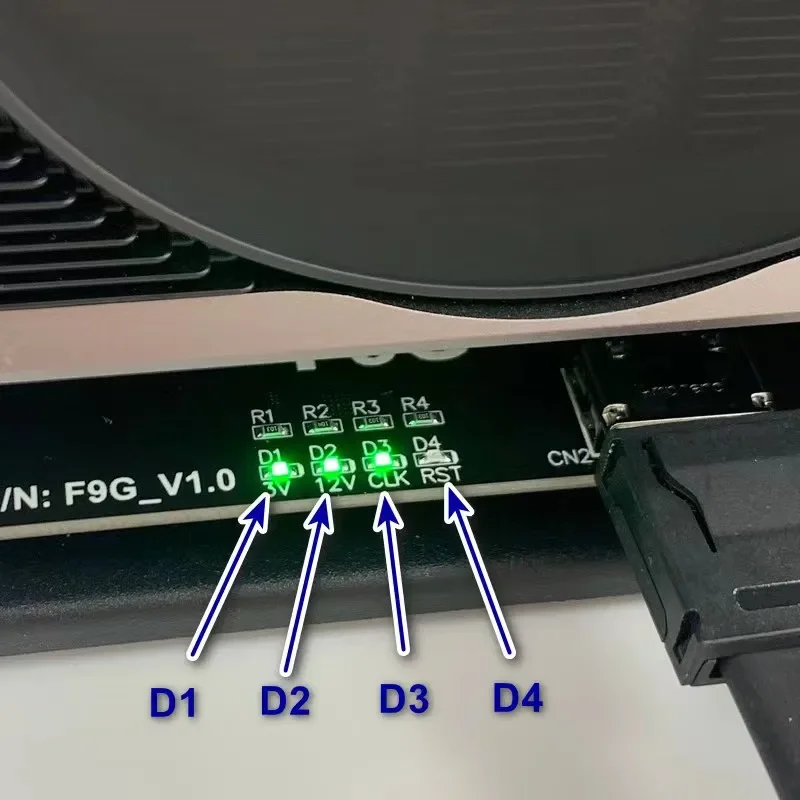

El dispositivo es sólo una luz en la que D1 representa la detección de cables;D2 representa el estado de suministro de energía de la base gráfica;la luz está encendida para marcar el inicio de la base gráfica;D3 no se enciende cuando se utilizan algunas tarjetas gráficas AMD;y D4 parpadea cuando se enciende y apaga.
Fotos:
Descargar:
Para abrir archivos PDF 3D.Por favor usesoftware.
FTP: Los Ángeles
Descarga de archivos de modelos 3D
Descarga de archivos tutorial de instalación
FTP: Hong Kong
Descarga de archivos de modelos 3D
Descarga de archivos tutoriales de instalación
