Nombre de la marca: ADT-LINK

Nombre del producto: cable plano USB 3,1 tipo C macho a tipo C hembra

Modelo del producto: serie

Velocidad de transferencia: 3,1 USB G estándar 10/BPS ( Gen2x1 10Gbps dentro de 50cm ; gen1x1 5Gbps dentro de 1 metro)

Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,

Capacidad actual: 3A dentro de 50cm;1.5A dentro de 1 metro

Aplicación del producto:Navegador GPS, dispositivo de almacenamiento, dispositivo de imagen, placa de desarrollo ROCK Pi 4 Raspberry Pi MCU, extensión de dispositivo USB incorporada, conveniente para fuente de alimentación USB y transmisión de señal USB de cardán de mano SLR, etc.

Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.

Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales.

Descripción del número de pieza de la serie ADT USB:

S =; C = 1, 2; W = 2, 2; F = 3, 3
Descripción de la longitud del cable:

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

Nota 1: ancho de banda de velocidad: La longitud del cable admite velocidad Gen2 10Gbps dentro de 50cm, y admite velocidad gen1 5Gbps dentro de 1 metro.

Nota 2:La señal de macho a hembra de está conectada directamente, y los terminales maestro y esclavo deben distinguirse al usar...

Nota 3:(Maestro) significa conexión al puerto host; (esclavo) significa conexión a dispositivos como la Cámara de la caja del disco duro y otros dispositivos, etc.

Nota 4:El enchufe hembra tipo C del cable de extensión solo se puede conectar al dispositivo, y no se puede conectar al ordenador host de forma irreversible.No está permitido usar la fuente de alimentación a la inversa.Está prohibido utilizar dos cables USB en serie a la inversa, de lo contrario, la función USB fallará. Esta es una limitación de la definición del USB, no un problema de diseño.

Nota 5: ¿Cuál es la diferencia entre el modelo de producto T4A/T5A y T4B/T5B?
T4A/T5A con chip, compatible con enchufe positivo y negativo USB3.1, ambos son de alta velocidad 10G
T4B/T5B no tiene chip y también admite la inserción positiva y negativa. La inserción positiva puede admitir USB 3,1 de alta velocidad, pero la inserción inversa solo admite USB 2,0 de baja velocidad

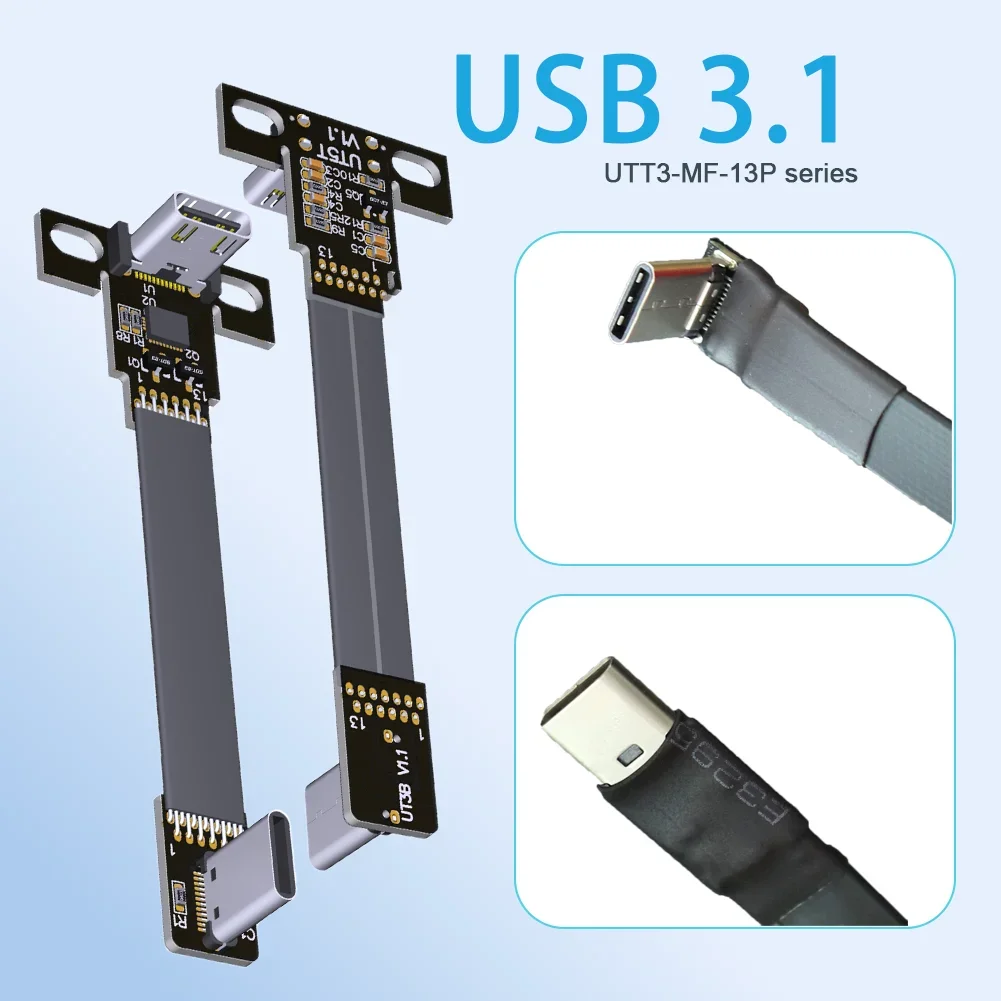

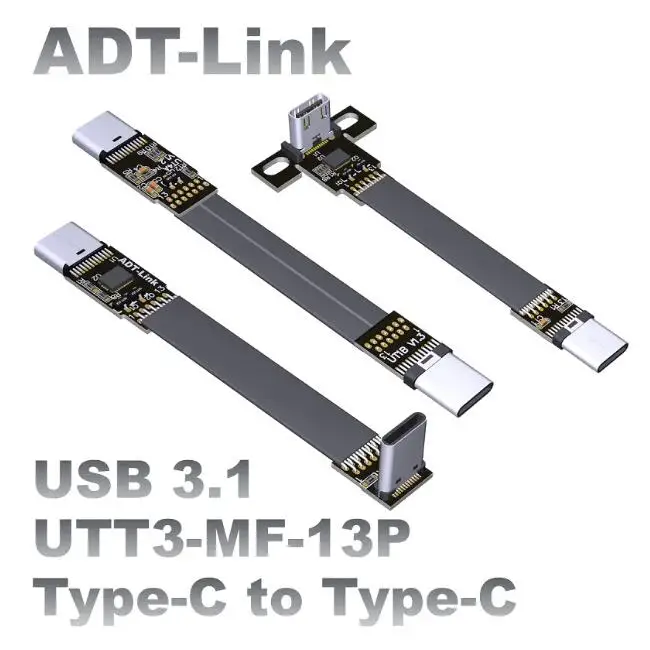

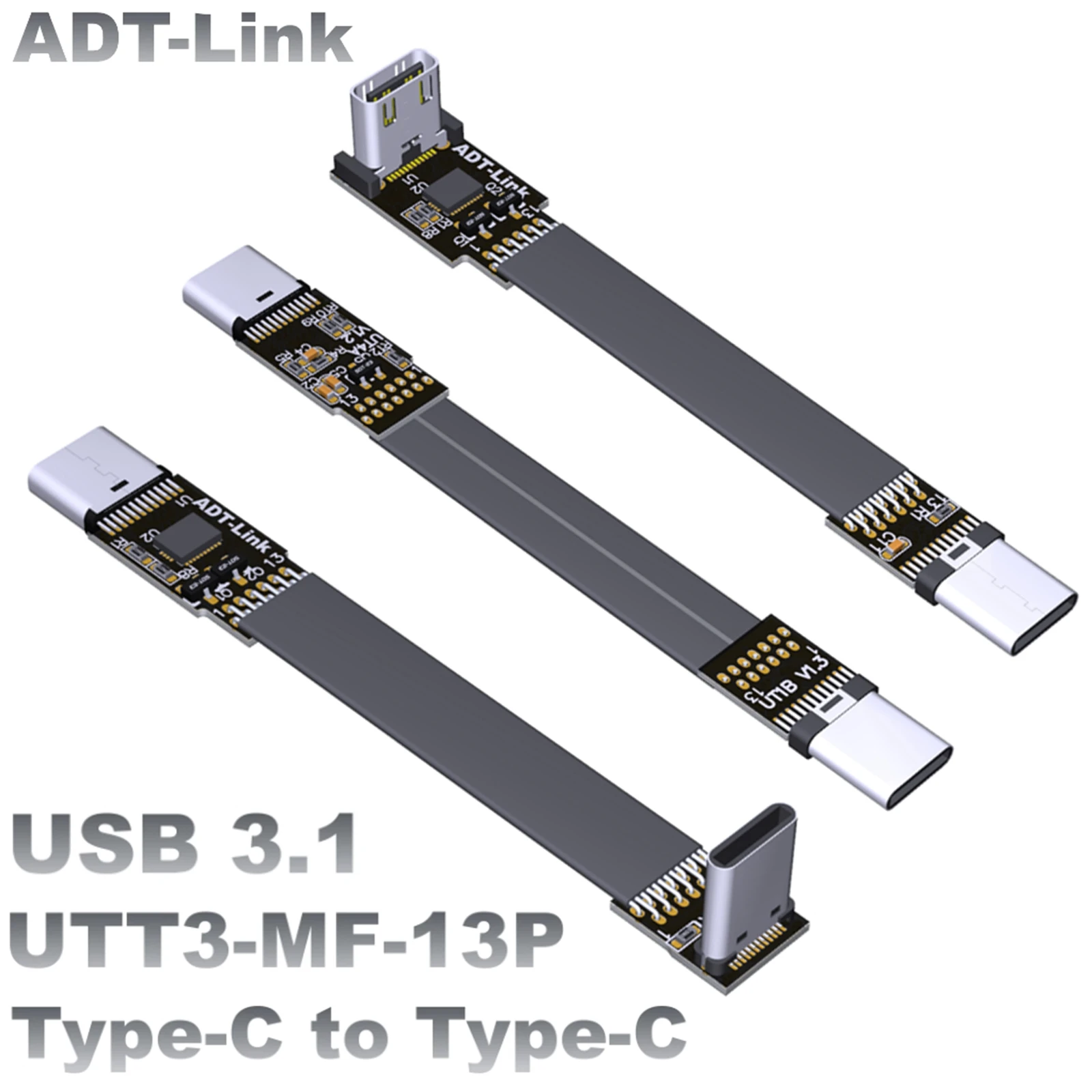

Imagen del producto:

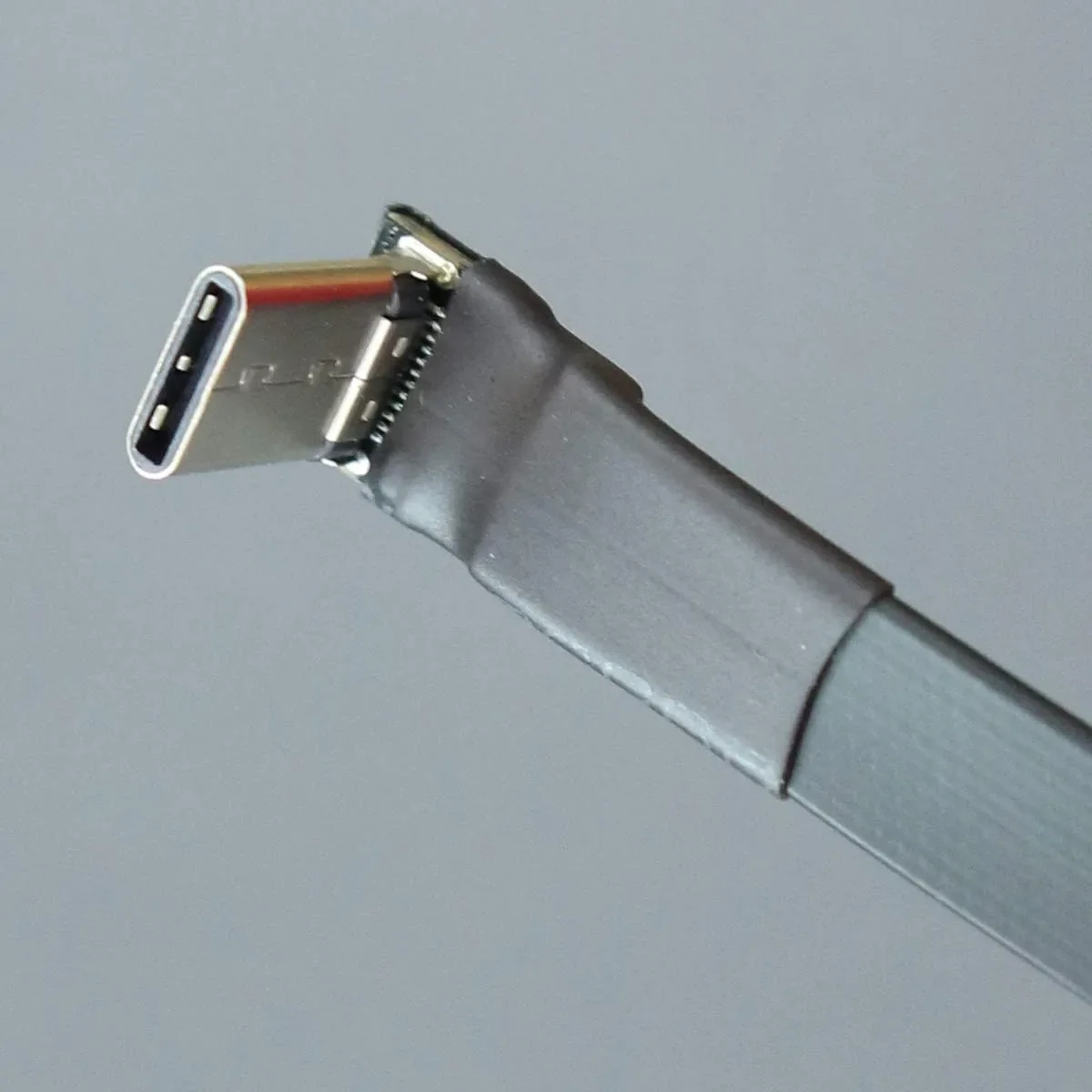

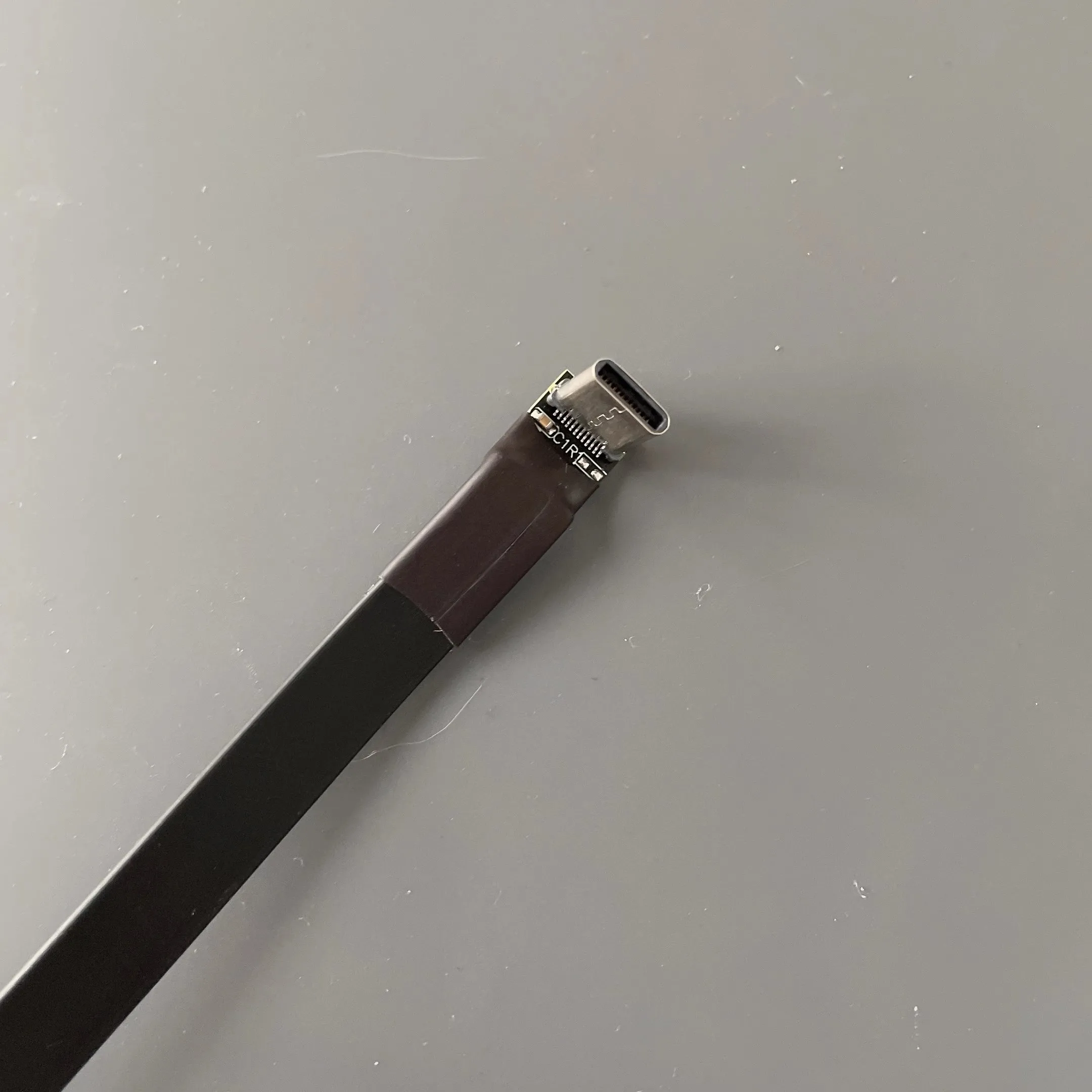

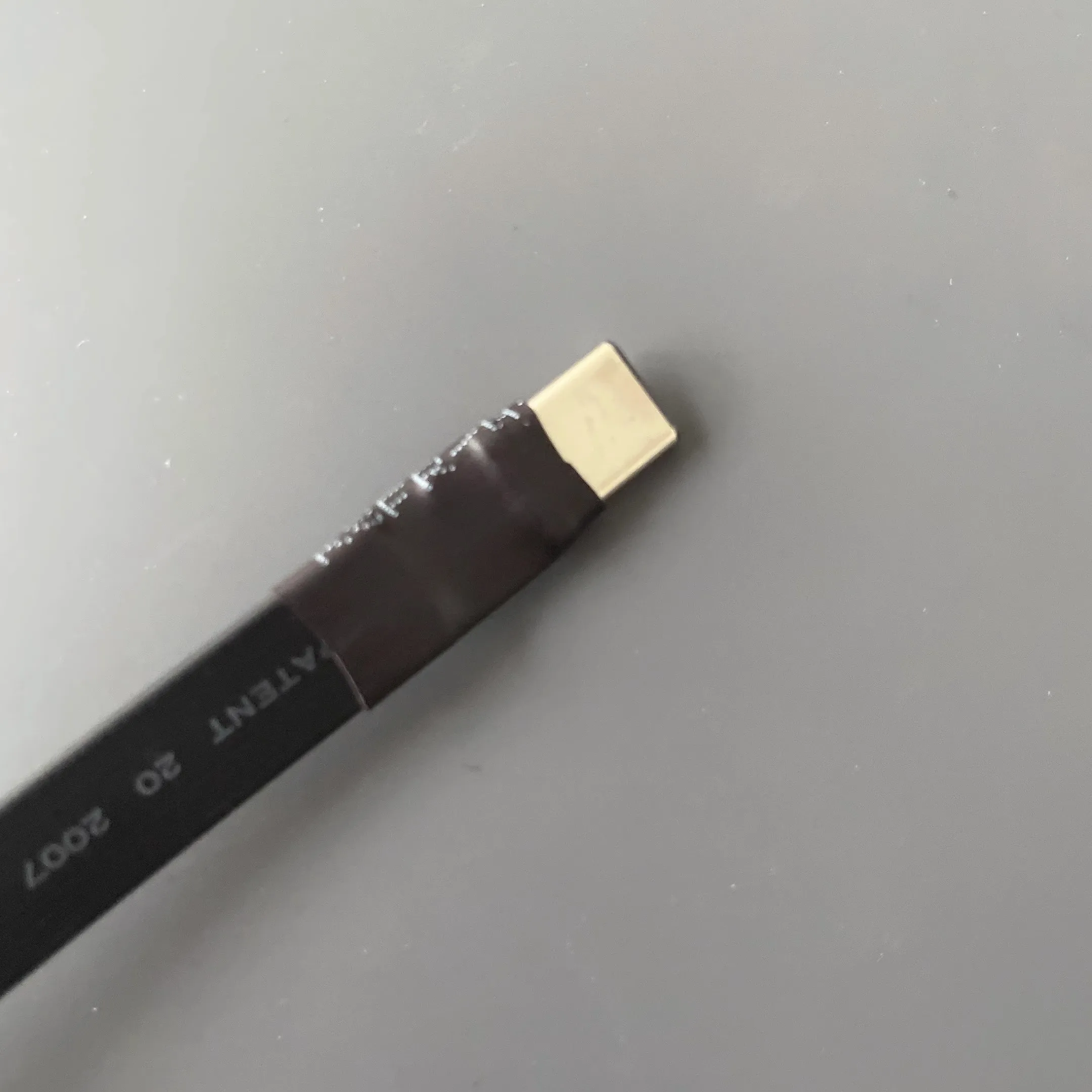

Foto real del producto:

Resumen de problemas técnicos:

¿Se pueden dividir los cables y los conectores PCB?

No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.

¿Grosor del cable? ¿Se puede doblar?

El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.

¿Hay algún blindaje EMI para el cable?

Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
