Longitud del Cable
Color
Descripción
Cable puente ADT-Link PCI Express 4,0x8
Nombre de la marca: ADT-Link
Nombre del producto: cable de puente PCIe x8
Modelo del producto: K88VS,K88NS
Velocidad de transferencia: PCIe 4,0x8 velocidad completa, 128G/BPS (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar, póngase en contacto con el servicio al cliente.
Aplicación: Puente de placa a placa PCIe X8, extensor, adaptador, flexible, plegable, enchufable
Temperatura de funcionamiento: -20 ~ 80
Cumple con RoHS: Sí
Si sus aplicaciones utilizan una placa madre que necesita conectarse a otra PCB a través de PCIe, y esa PCB tiene conectores PCIe en lugar de dedos de borde, entonces los conjuntos de puente PCIe pueden ajustarse a sus necesidades. Toda la velocidad y flexibilidad de los conjuntos extensores ADT originales, excepto para aplicaciones de tarjeta a tarjeta.
Restricciones de uso: solo especificado por ingenieros profesionales para la compra, no se puede usar de uso general, los compradores comunes no deben comprar.

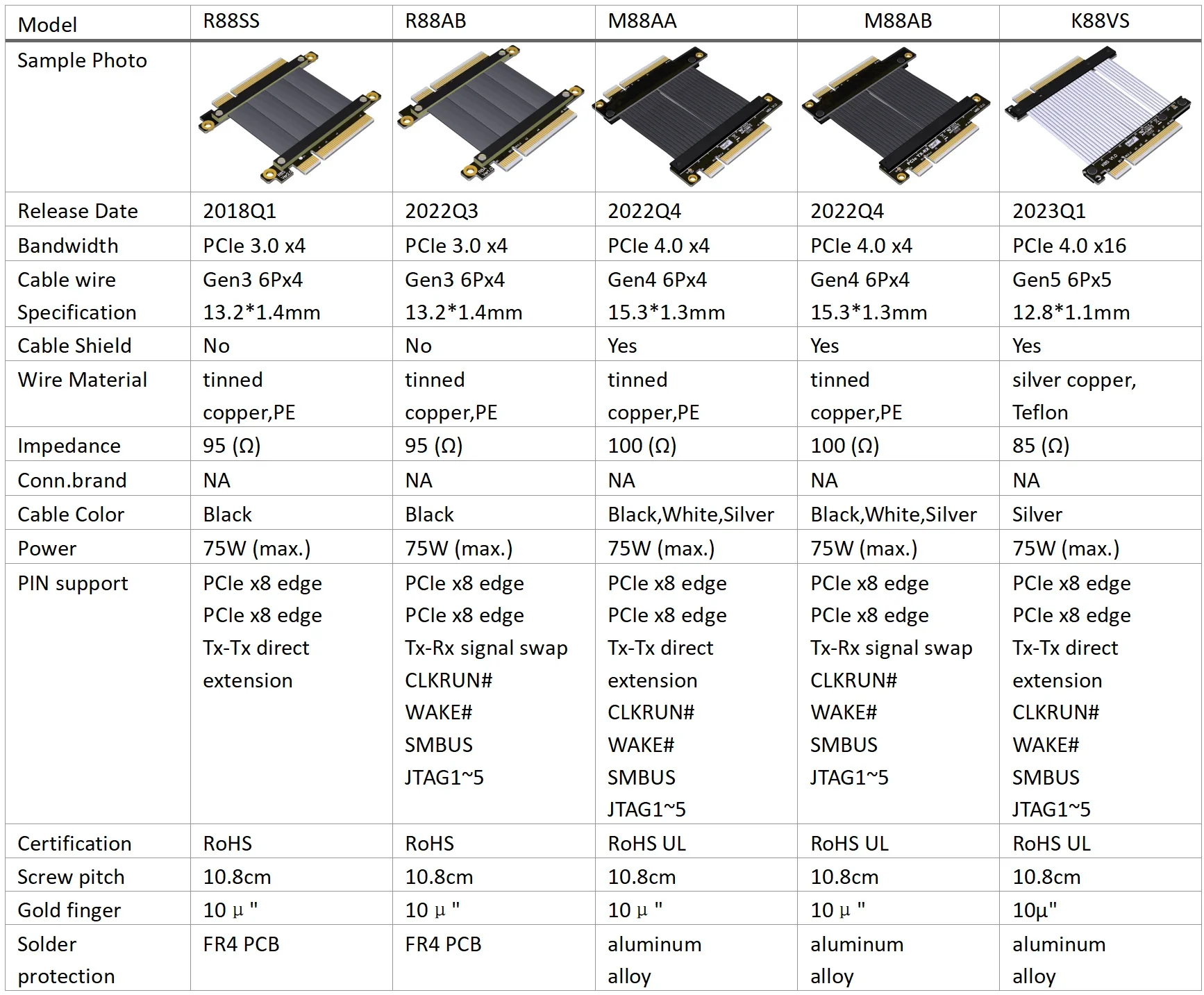

Descripción del número de pieza de los productos ADT PCIe Jumper:
Número de pieza
Descripción
Ancho de banda

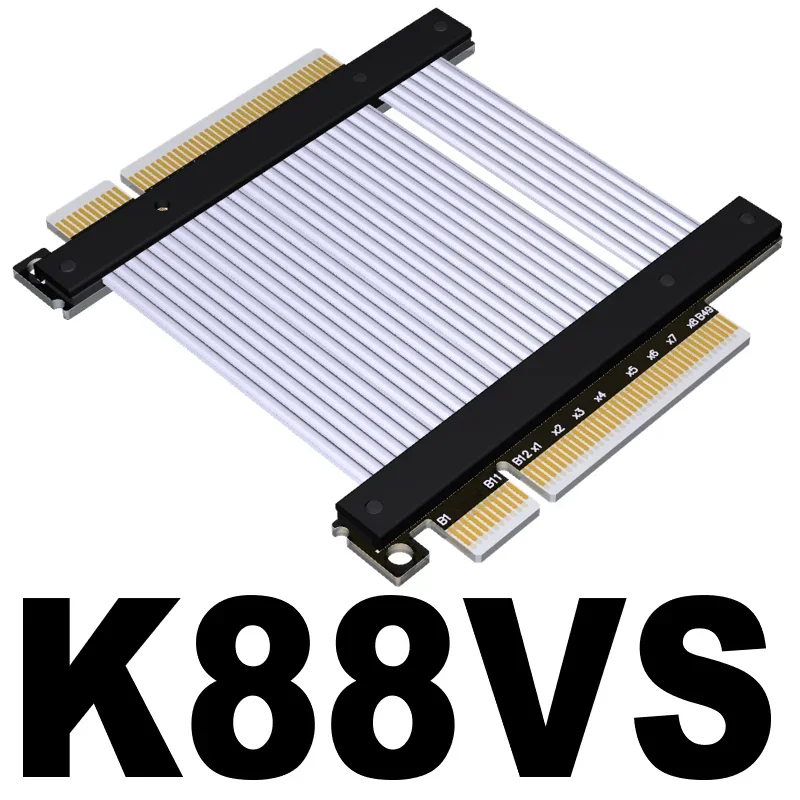

K88VS
PCI-E X8, Goldfinger to Goldfinger, Tx a Tx extensión directa
PCIe 4,0x8 (128G/BPS)

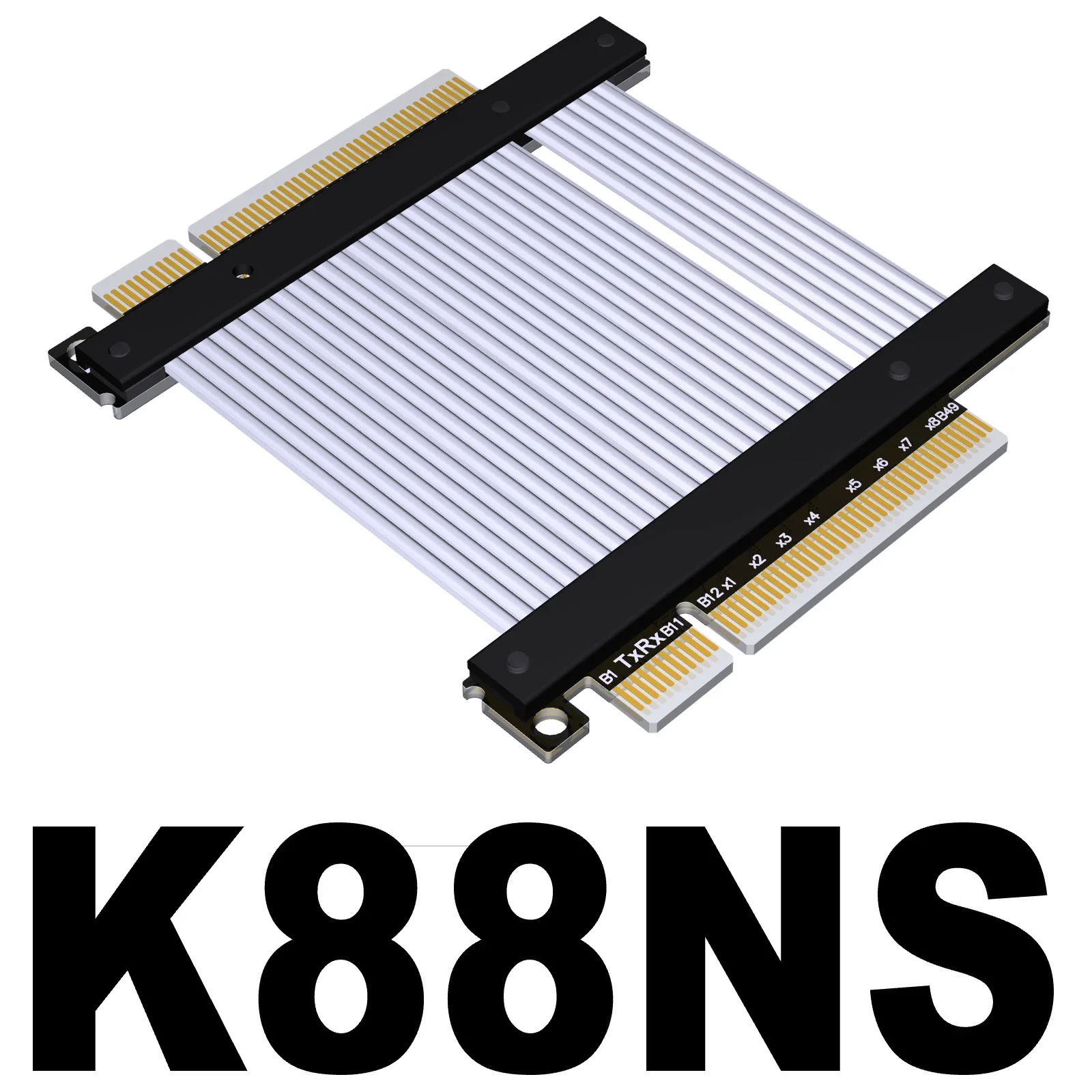

K88NS
PCI-E X8, dedo doradoA Goldfinger, intercambio de señal Tx a Rx
PCIe 4,0x8 (128G/BPS)

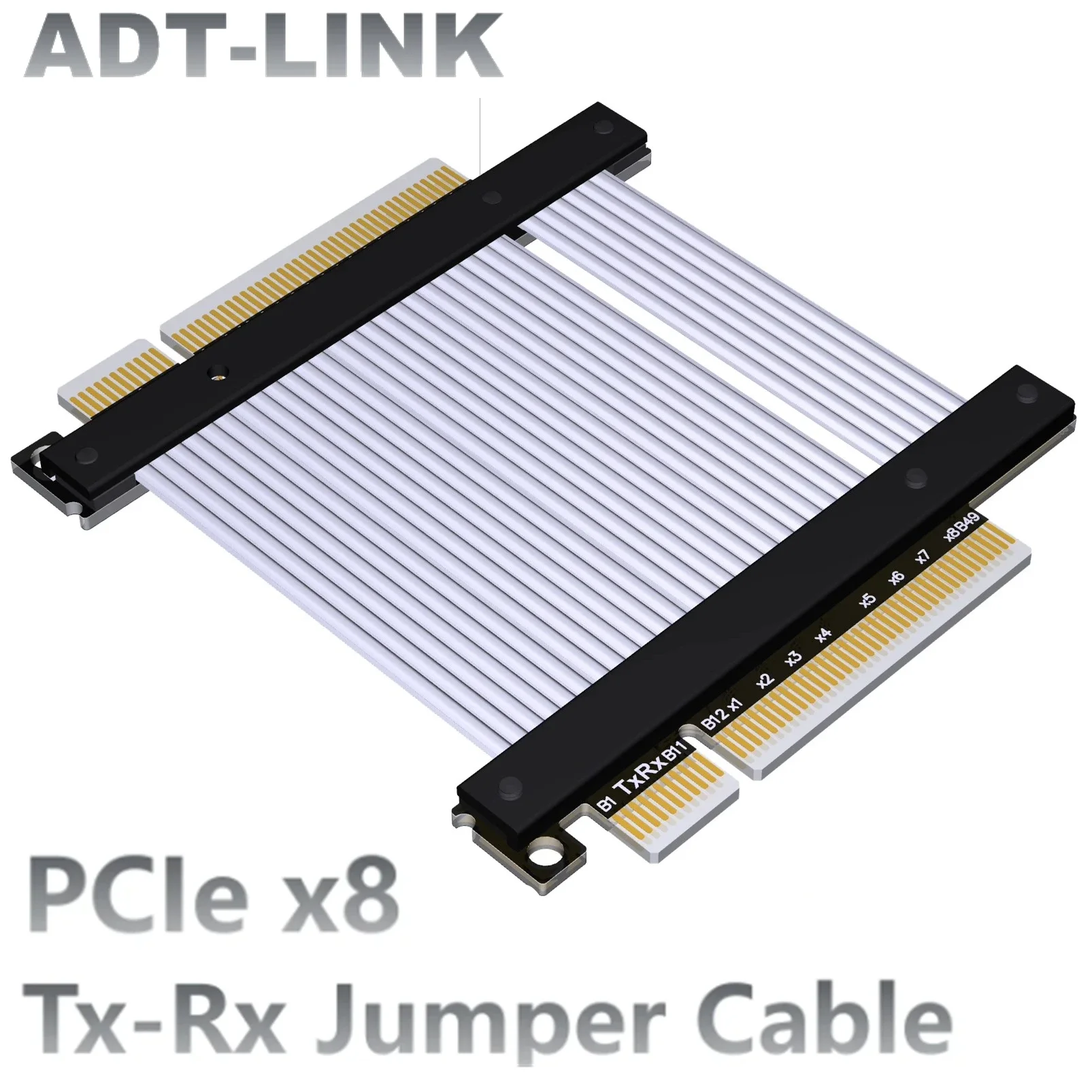

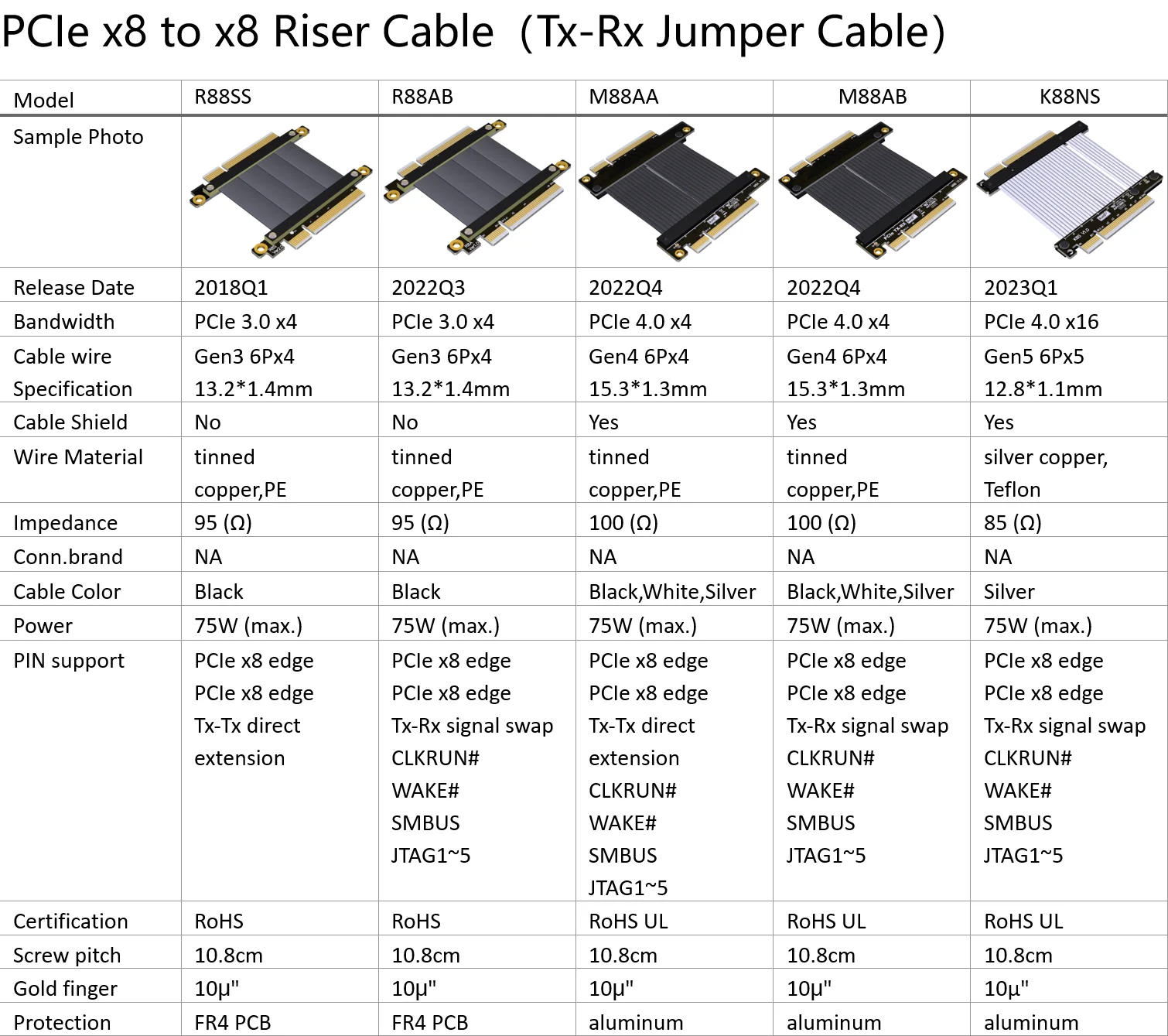

Cable elevador PCIe x8 a x8 (cable de puente Tx-Rx)
Descripción de la longitud del cable:

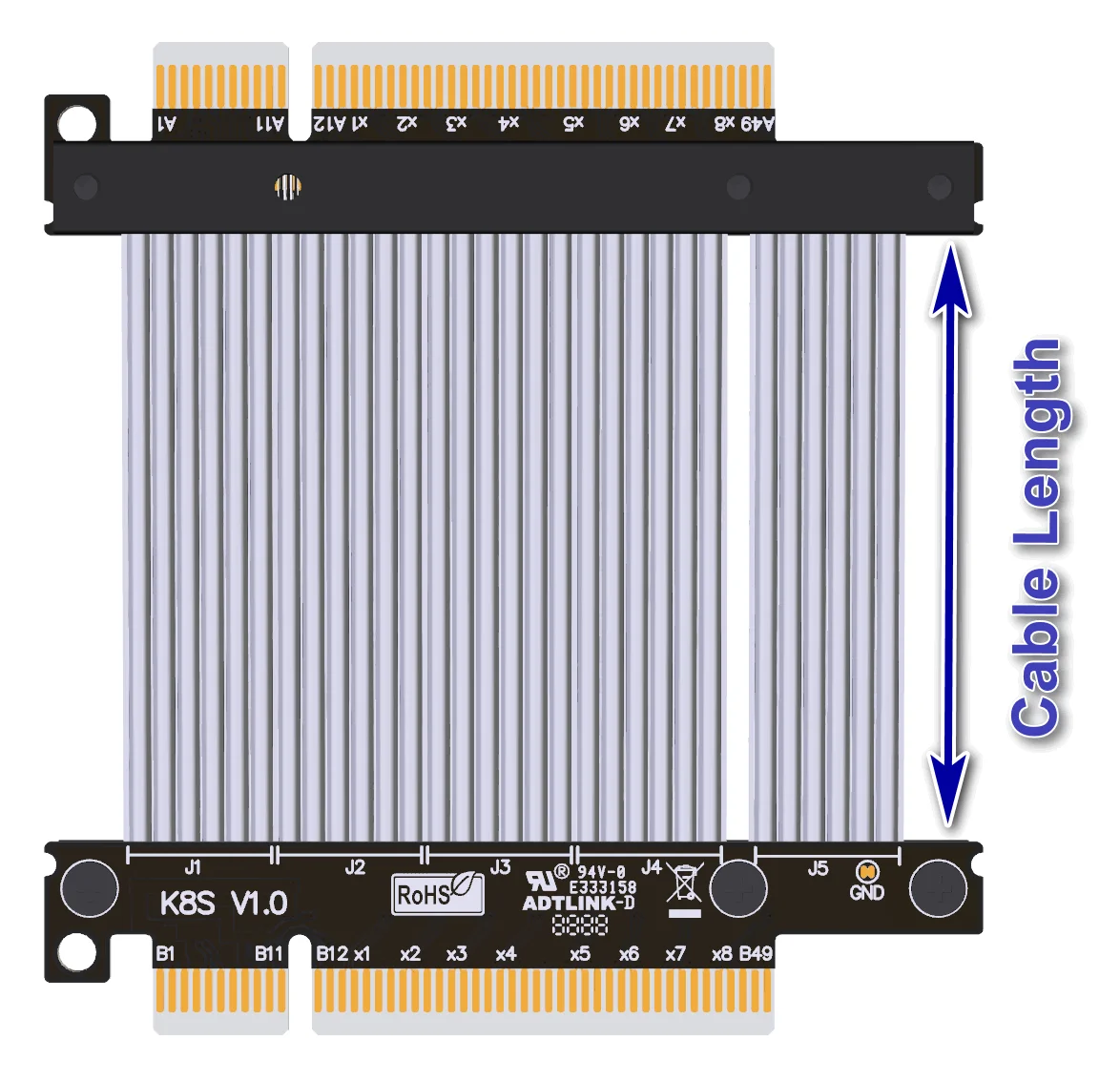

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.
¿Hay algún blindaje EMI para el cable?
Con escudo metálico. El extensor utiliza los últimos materiales para blindaje EMI con diseño de cinco cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,1mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.

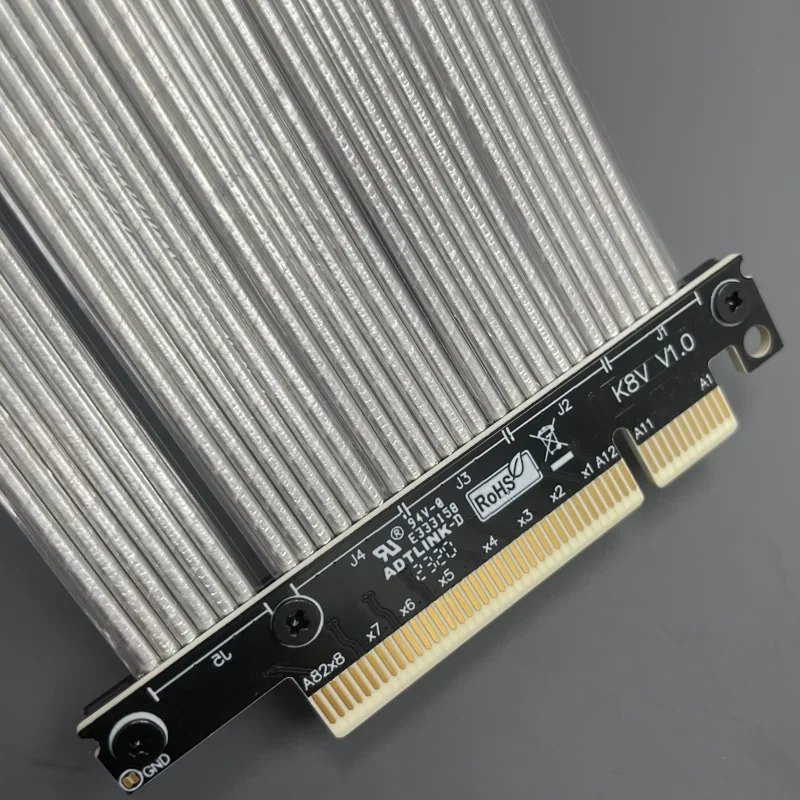

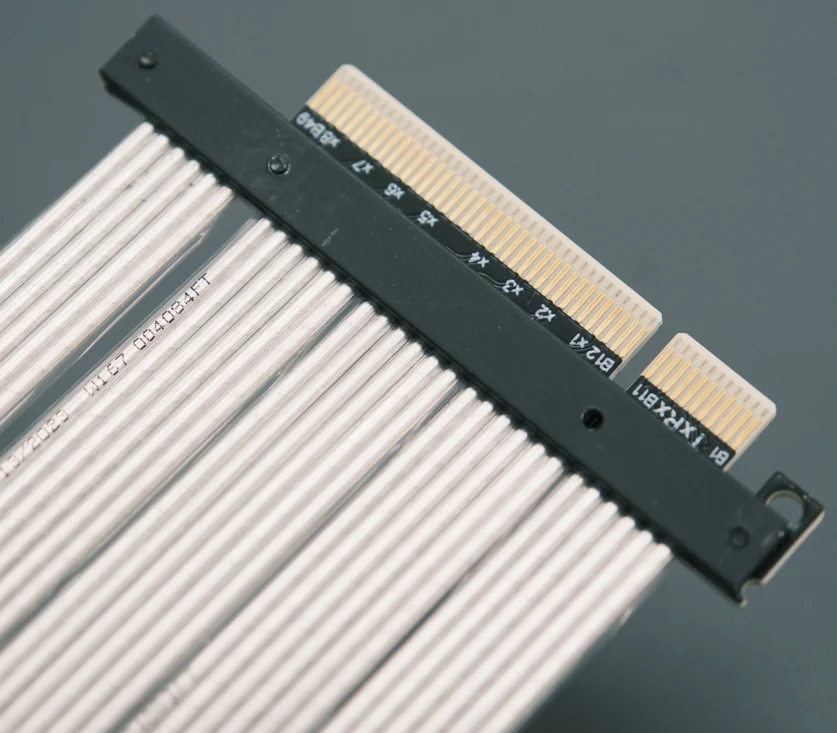

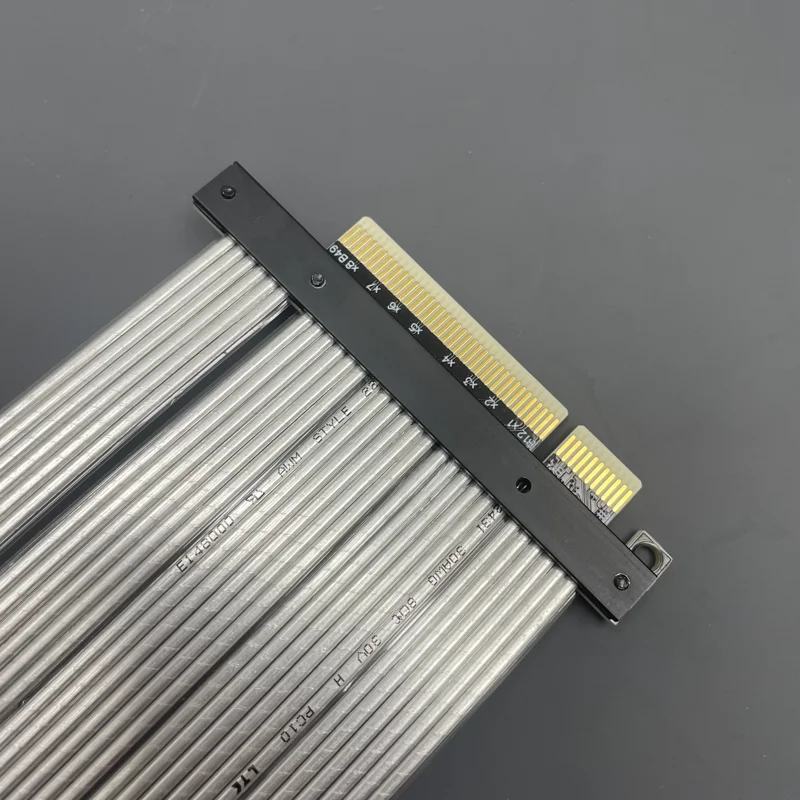

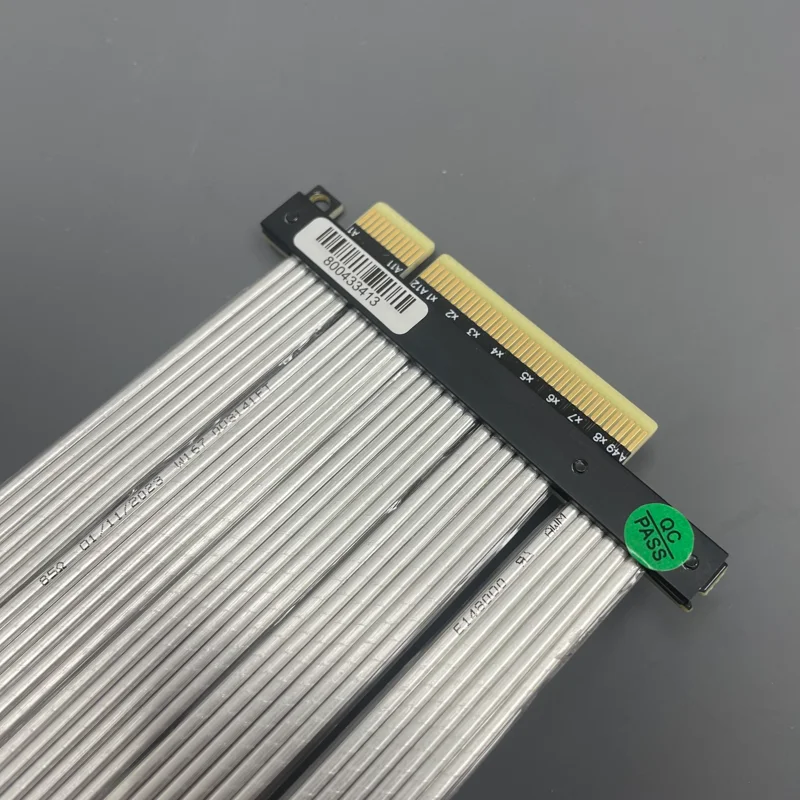

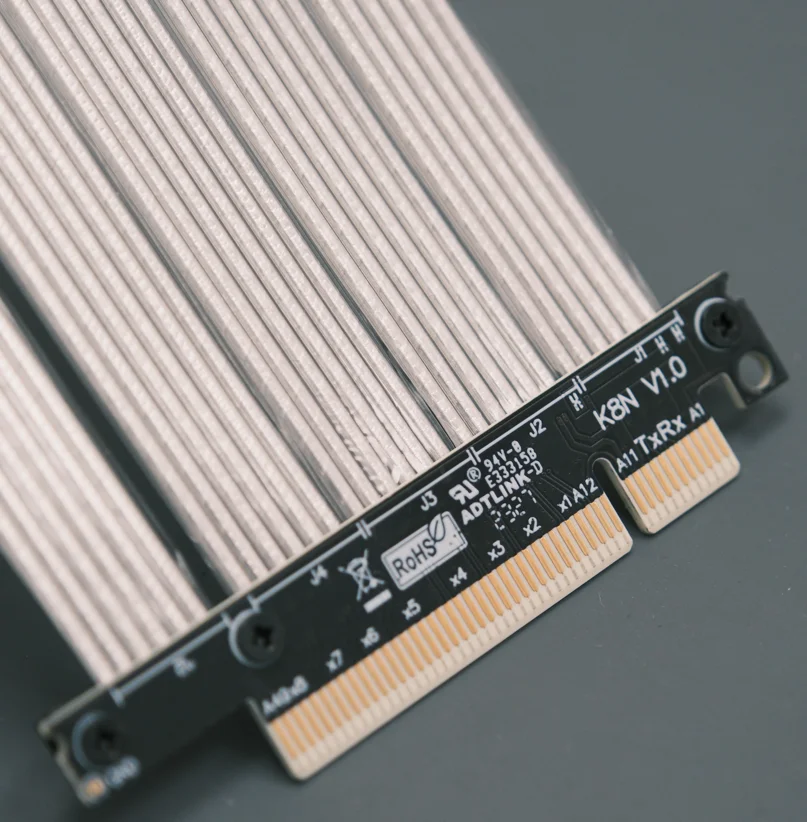

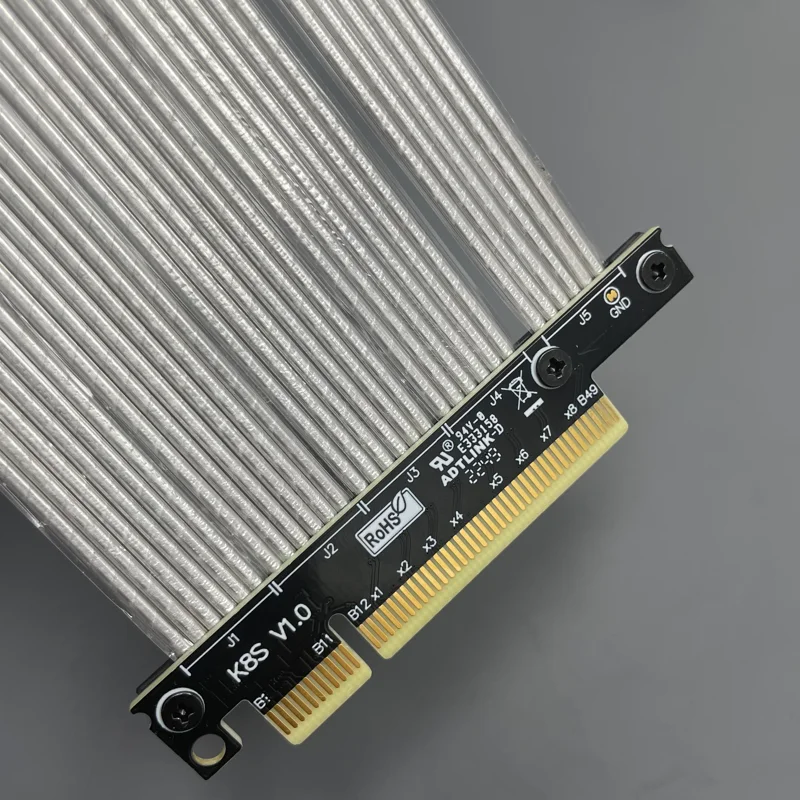

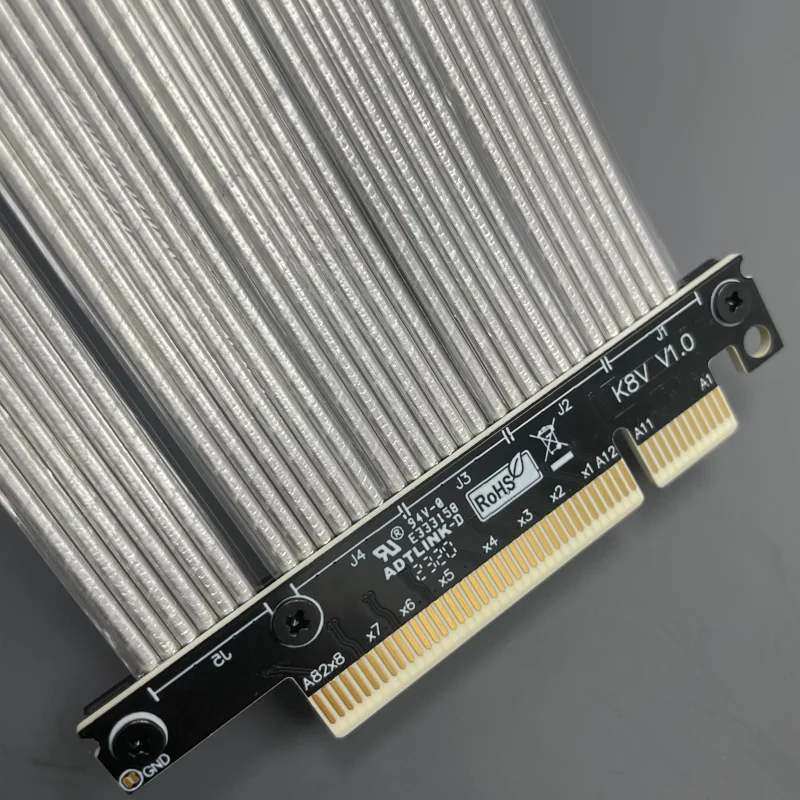

Foto:
Resumen de problemas técnicos
¿Se intercambian señales PCIe Tx-Rx?

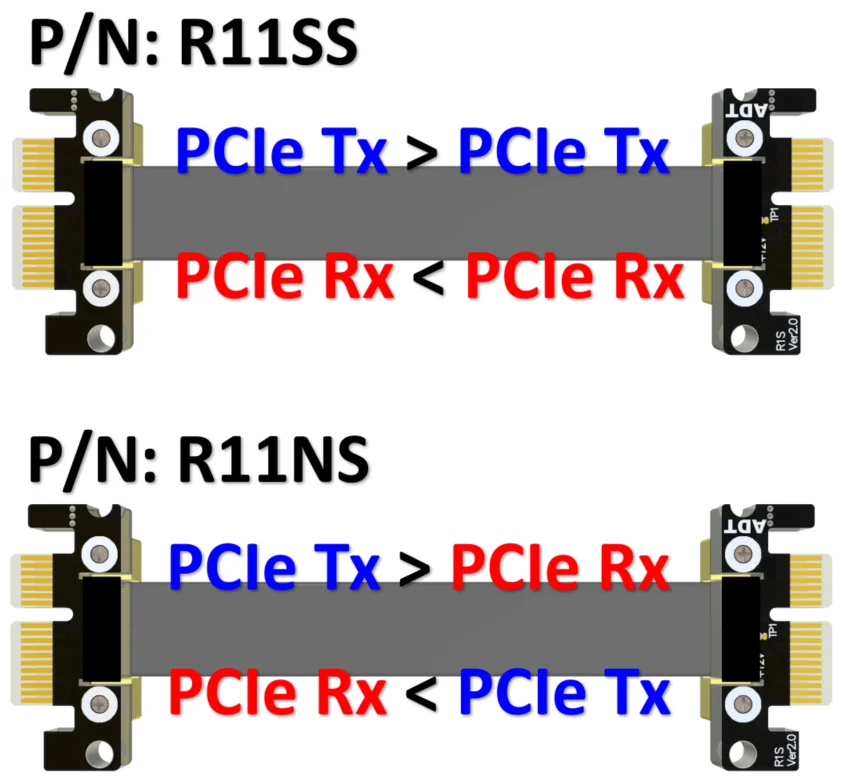

Para el enrutamiento de señal PCIe de este producto, consulte la siguiente imagen.
Modelo R11SS función de extensión de señal, conexión directa de señal PCIe Sin conversión, a Tx, Rx a Rx, adecuado para usar como salto, extensión.
La señal diferencial del modelo R11NS tiene intercambio, señal diferencial PCIe Tx a Rx, Rx a Tx, adecuada para uso maestro-esclavo.
