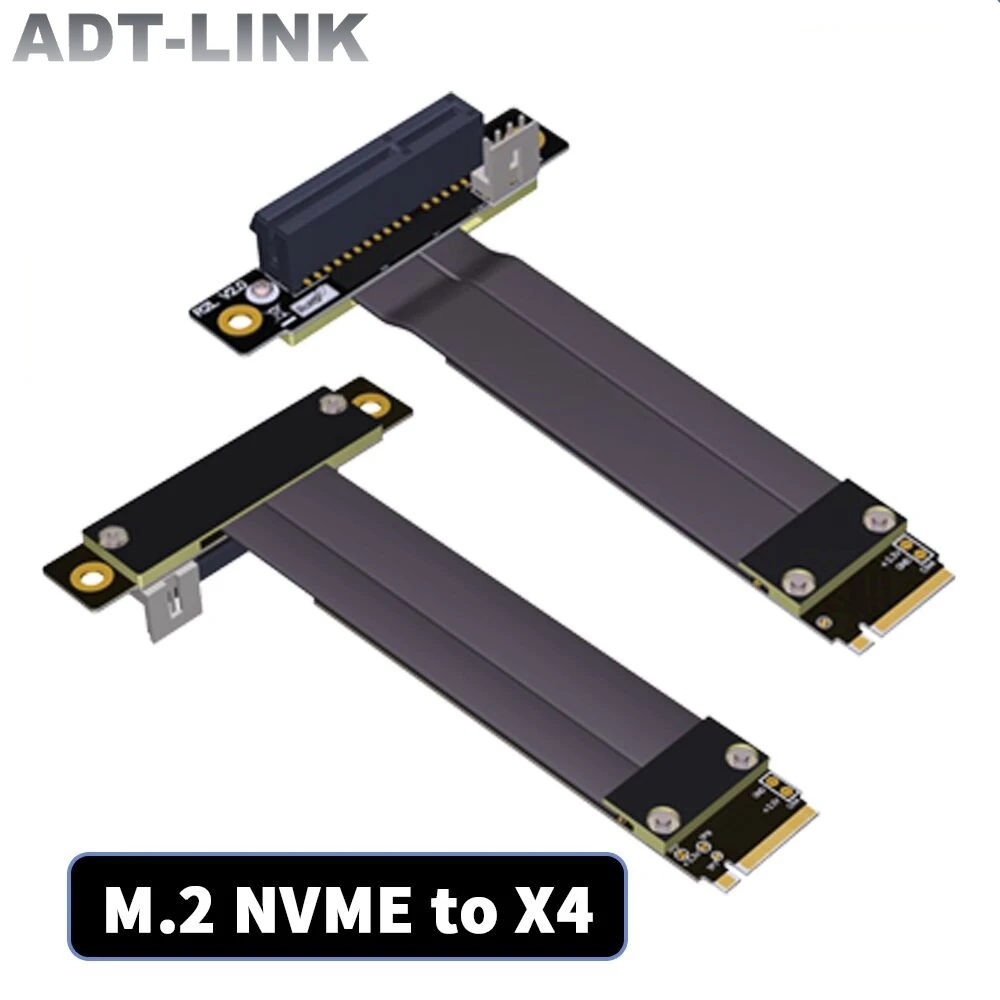

Cable de extensión ADT-Link M.2 NVMe a PCI-Express X4

Nombre de la marca: ADT-Link

Nombre del producto: cable de extensión M.2 NVMe a PCIe X4

Modelo del producto: R42SF,R42SL,R42SR,R42DF,R42DL,R42DR

Velocidad de transferencia: PCIe3.0 X4 velocidad completa, gen3, 32G/BPS (máx.)

Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar, póngase en contacto con el servicio al cliente.

Aplicación: PCIe X4 SSD RAID, LAN, tarjetas de captura a extensión M.2(ultra SSD, M-key)

Descripción del número de pieza de los productos de la serie ADT PCIe R42:

Número de pieza

Descripción

Ancho de banda

R42SL

El conector M.2 NVME a PCIe X4 gira los cables de extensión de ángulo recto verticales de 90 grados

PCIe 3,0x4 (32G/BPS)

R42SF

Conector M.2 NVME a PCIe X4 que gira los cables de extensión verticales de férula de 180 grados

PCIe 3,0x4 (32G/BPS)

R42SR

Conector M.2 NVME a PCIe X4 que gira cables de extensión inversa invertidos de 270 grados

PCIe 3,0x4 (32G/BPS)

R42DL

El conector M.2 NVME a PCIe X4 gira los cables de extensión de ángulo recto verticales de 90 grados

PCIe 3,0x4 (32G/BPS)

R42DF

Conector M.2 NVME a PCIe X4 que gira los cables de extensión verticales de férula de 180 grados

PCIe 3,0x4 (32G/BPS)

R42DR

Conector M.2 NVME a PCIe X4 que gira cables de extensión inversa invertidos de 270 grados

PCIe 3,0x4 (32G/BPS)

Descripción de la longitud del cable:

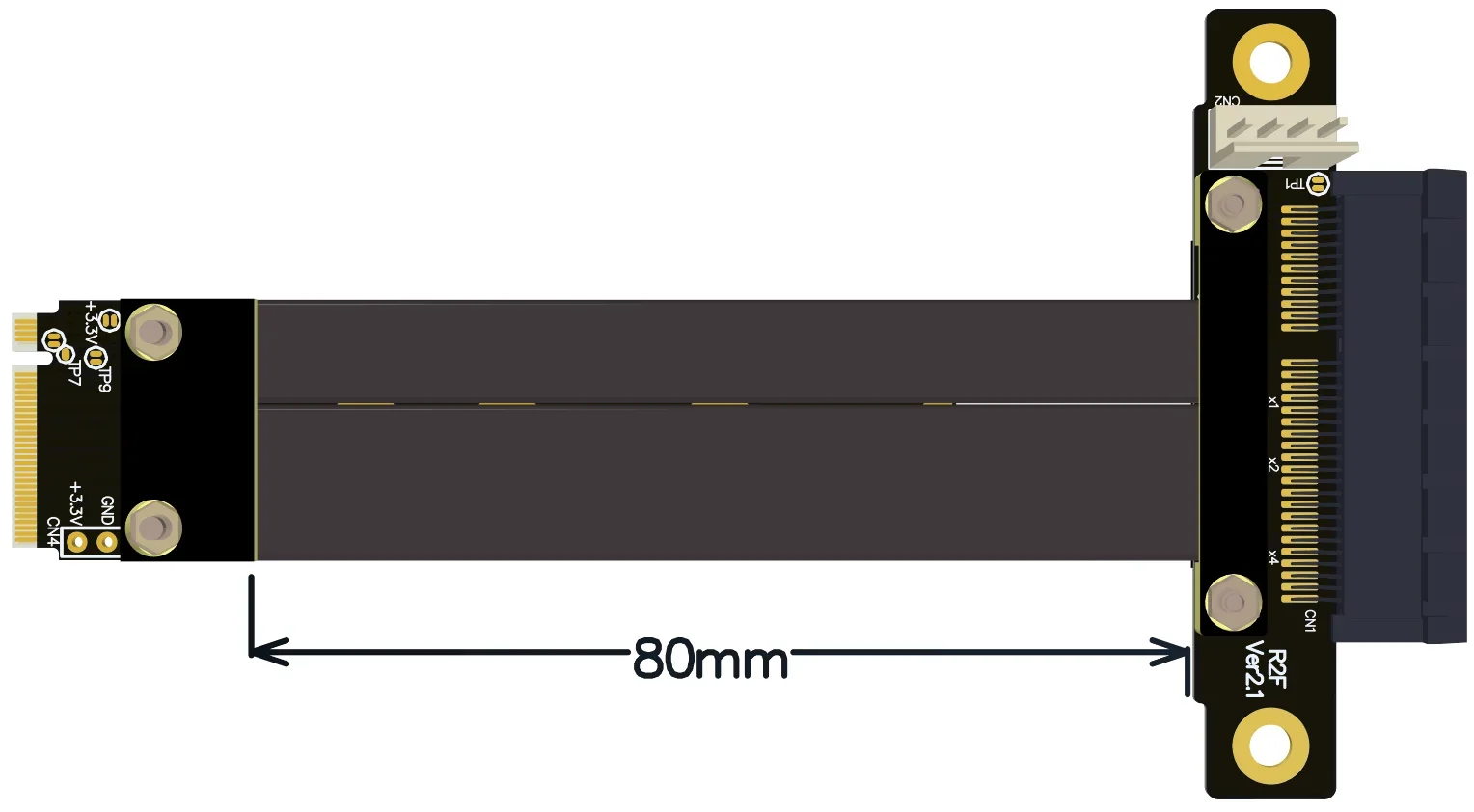

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha de 8cm en la siguiente figura.

Descripción de los accesorios: se incluye un cable adaptador de corriente SATA con el producto y debe conectarse para tener una fuente de alimentación de 12V.

¿Hay algún blindaje EMI para el cable?

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.

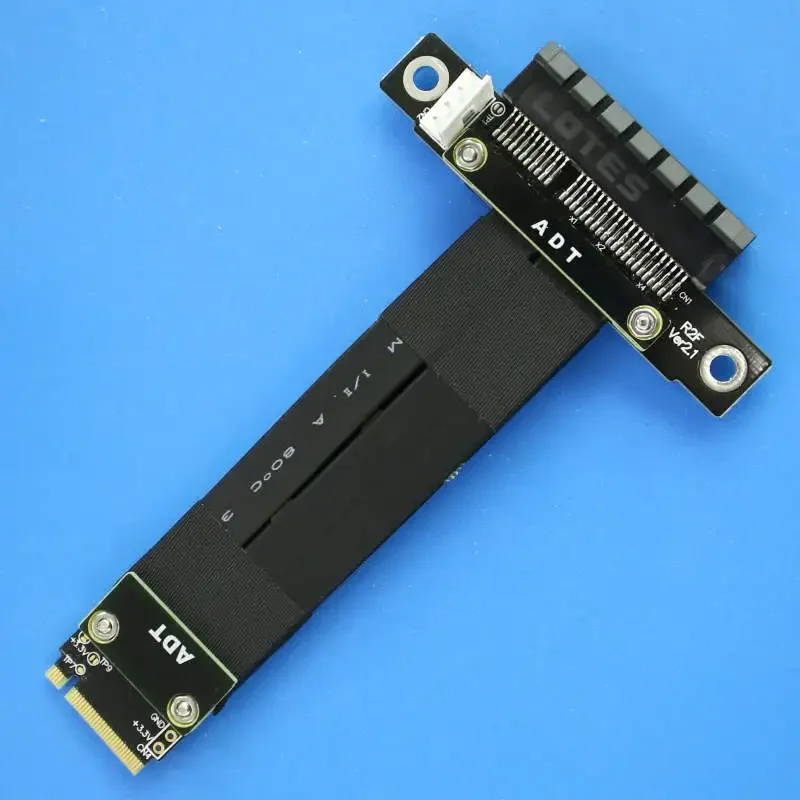

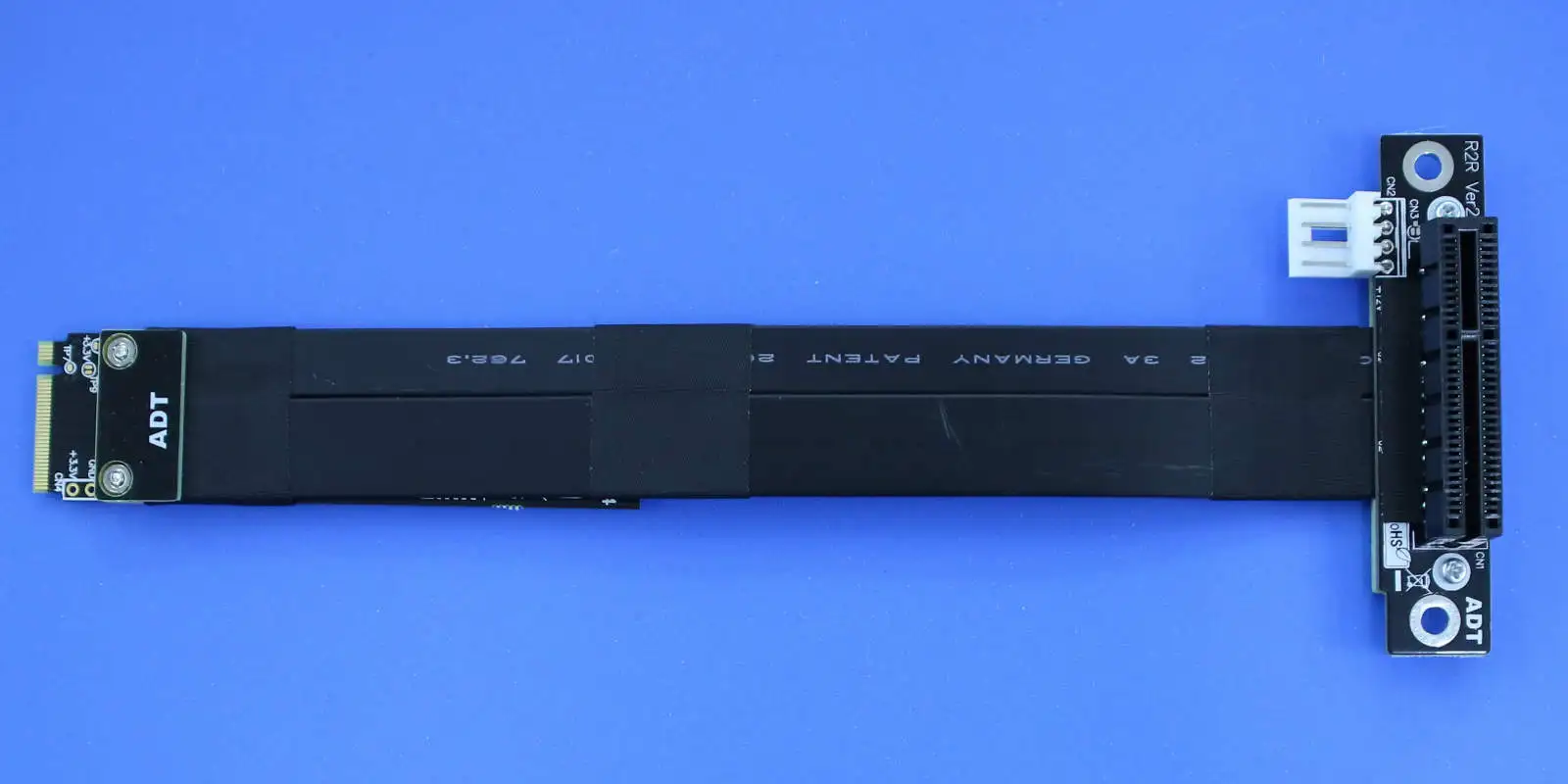

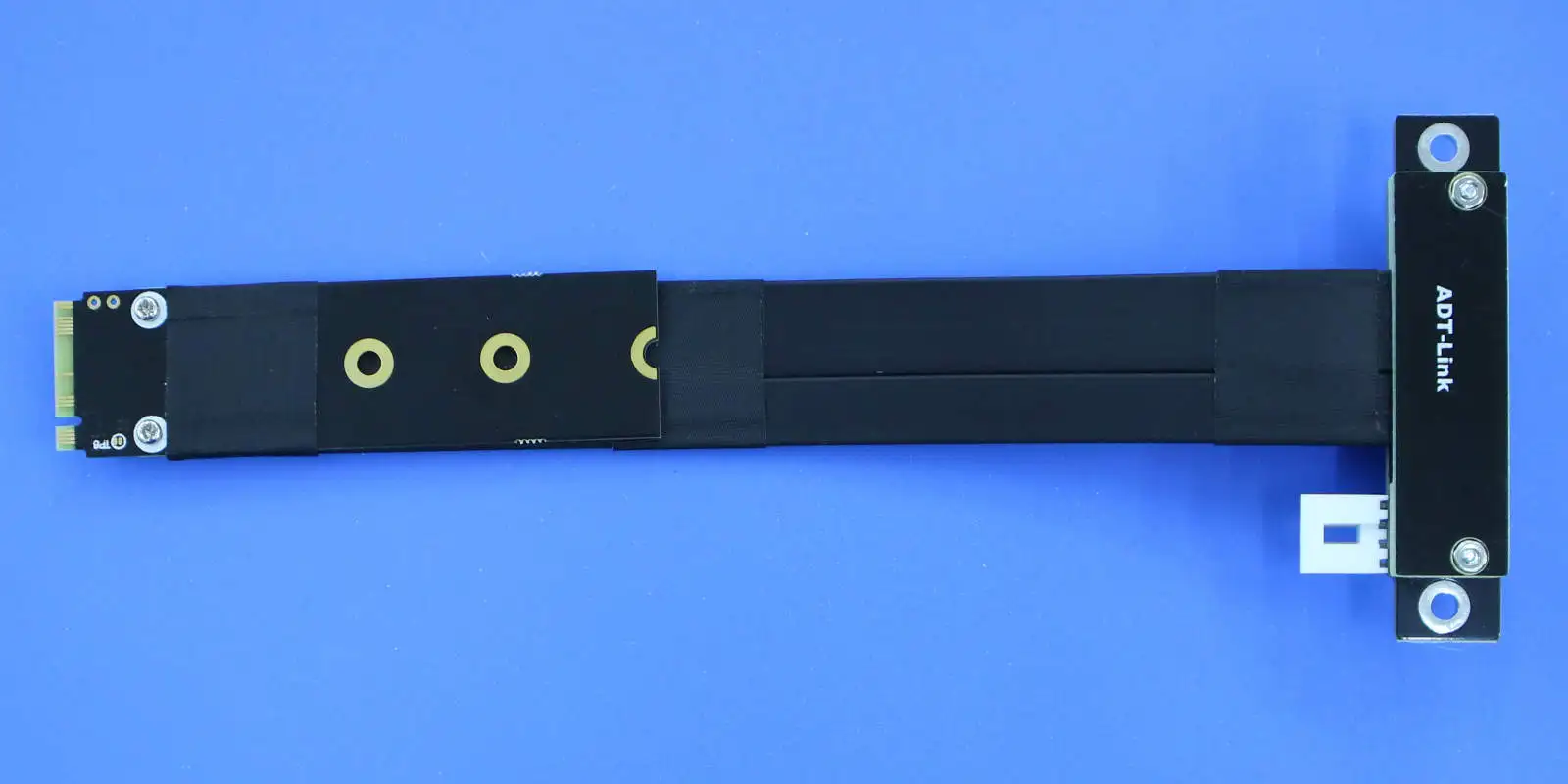

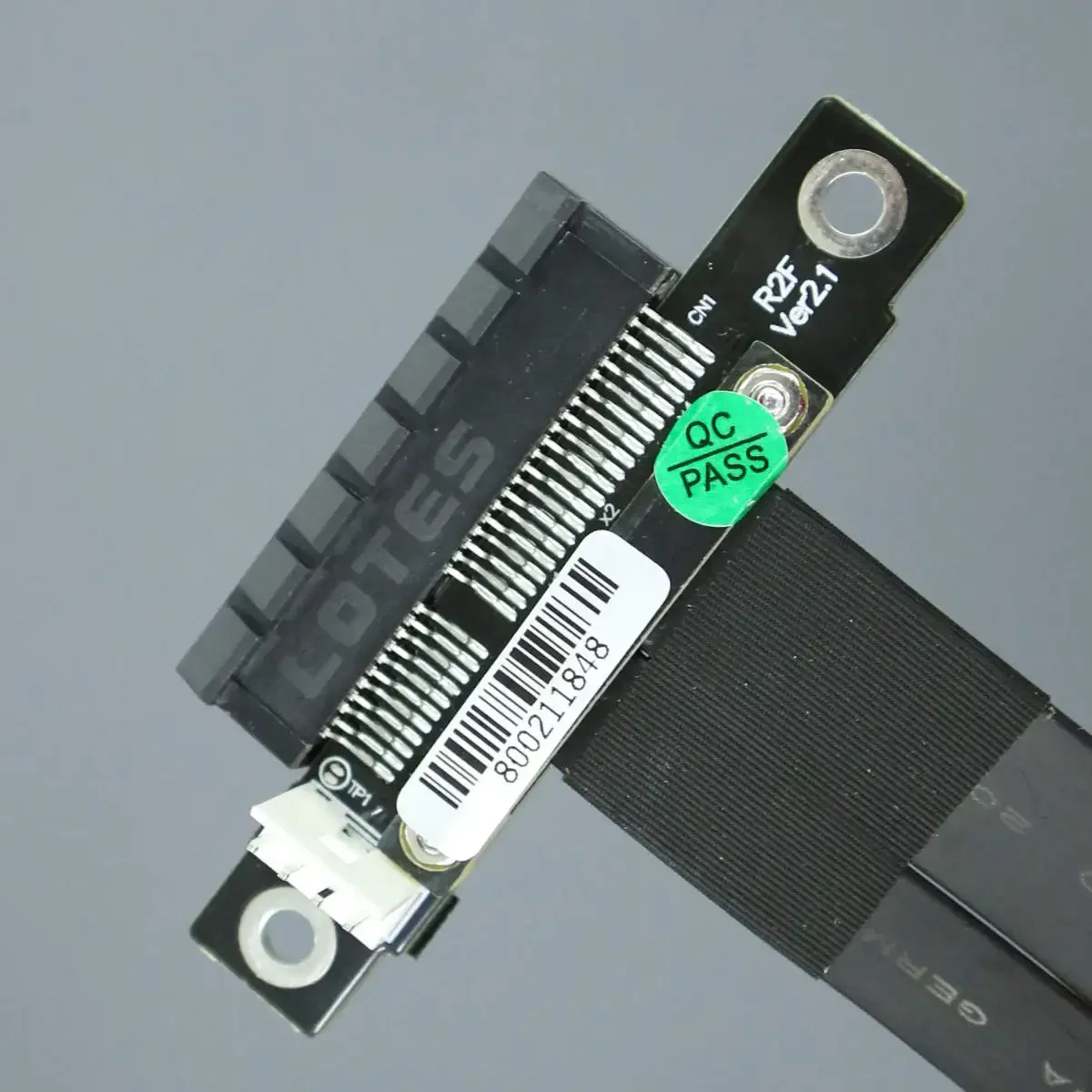

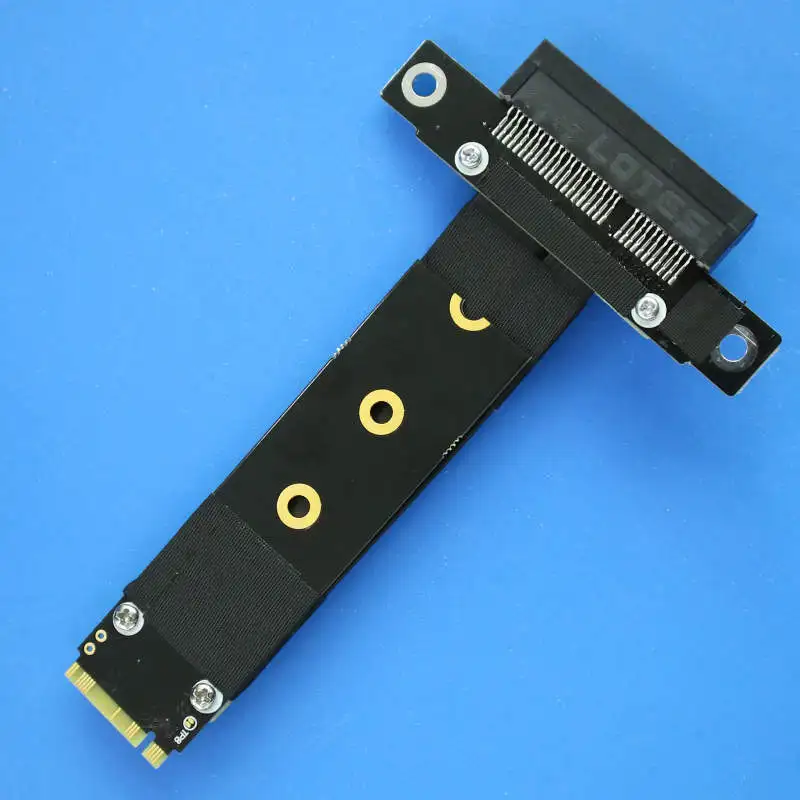

Foto:

Descargar:

Para abrir archivos PDF 3D. UtiliceLector de Adobe DCSoftware.

FTP: Los Ángeles

Descarga de archivos PDF modelo 3Dhttp:// www. ADT. Link/carga/descarga/ADT _ R42 _ 3D.zip

Descarga de archivos STEP modelo 3Dhttp:// www. ADT. Link/Cargas/descargas/ADT _ R42 _ STEP.zip

Descarga de especificacioneshttp:// www. ADT. Link/Uploads/download/ADT _ R42SF Especificación del cable 20200630.pdf

Descarga de especificacioneshttp:// www. ADT. Link/Cargas/descarga/ADT _ R42SS esquemático 20200117.pdf

FTP: Hong Kong

Descarga de archivos PDF modelo 3Dhttp:// www.adtlink.cn/Uploads/download/ADT_R42_3D.zip

Descarga de archivos STEP modelo 3Dhttp:// www.adtlink.cn/Uploads/download/ADT_R42_STEP.zip
