Descripción
Nombre de la marca: ADT-LINK
Nombre del producto: USB 3,2 Tipo-CCable plano tipo E
Modelo del producto: serie/FM/MM-20P
Velocidad de transferencia: USB3.2 Estándar 20Gbps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A dentro de 50cm ; 1.5A dentro de 1 metro
Aplicación del producto: placa base ITX/ATX, conector USB interno de 20 pines incorporado o conector tipo E, adecuado para el puerto USB tipo C del panel lateral personalizado del chasis de la A4-ITX.
Descripción del número de pieza de la serie ADT USB:
S=; C=1, 2; W=2, 2; F=3, 3
Descripción de la longitud del cable:

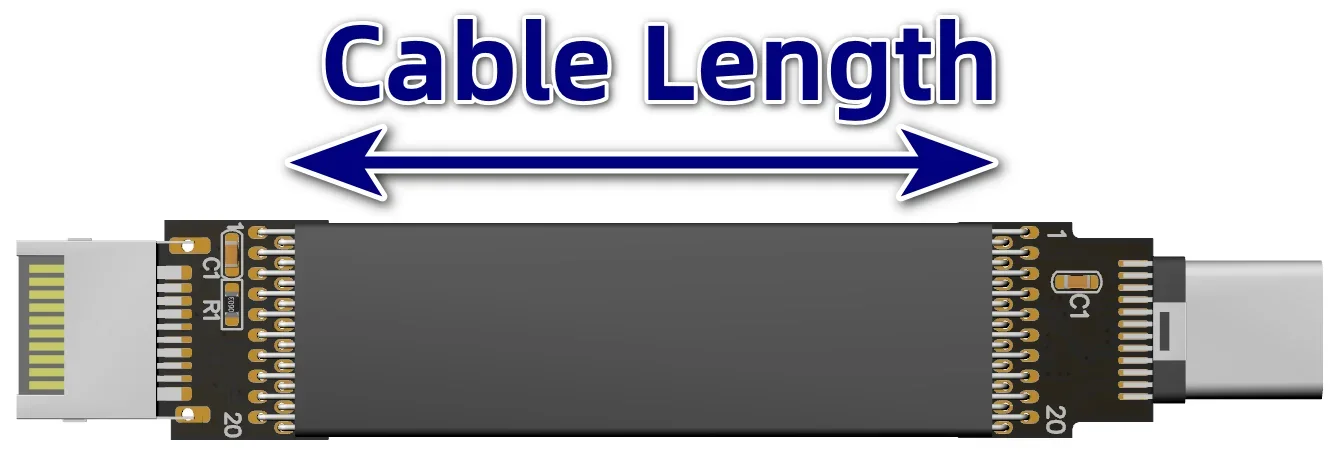

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.

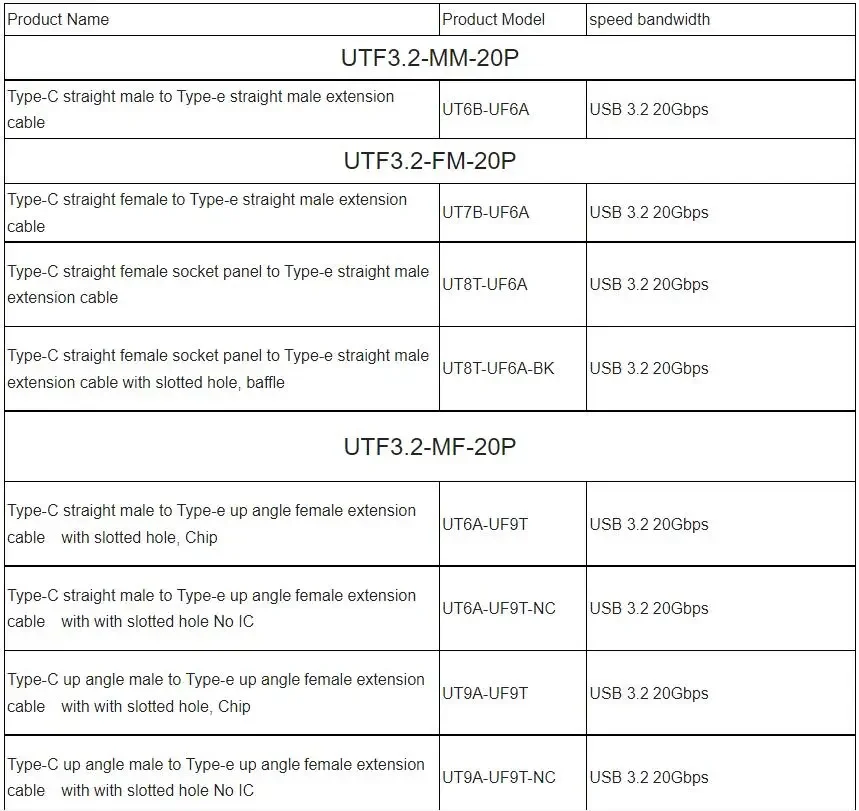

Descripción del modelo del producto:
Nota 1: T6B/T6A/T6A es un macho recto tipo C;.
T9A/es macho tipo C en ángulo hacia arriba;
T7B es tipo C recto hembra;

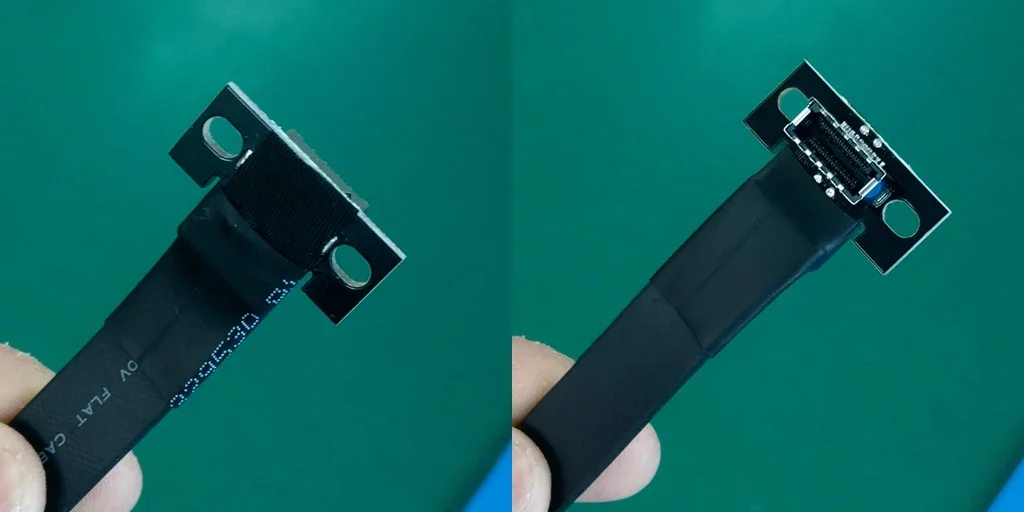

T8T es hembra en ángulo ascendente tipo C con orificio ranurado
Es tipo C hembra en ángulo hacia arriba con orificio ranurado, deflector;.

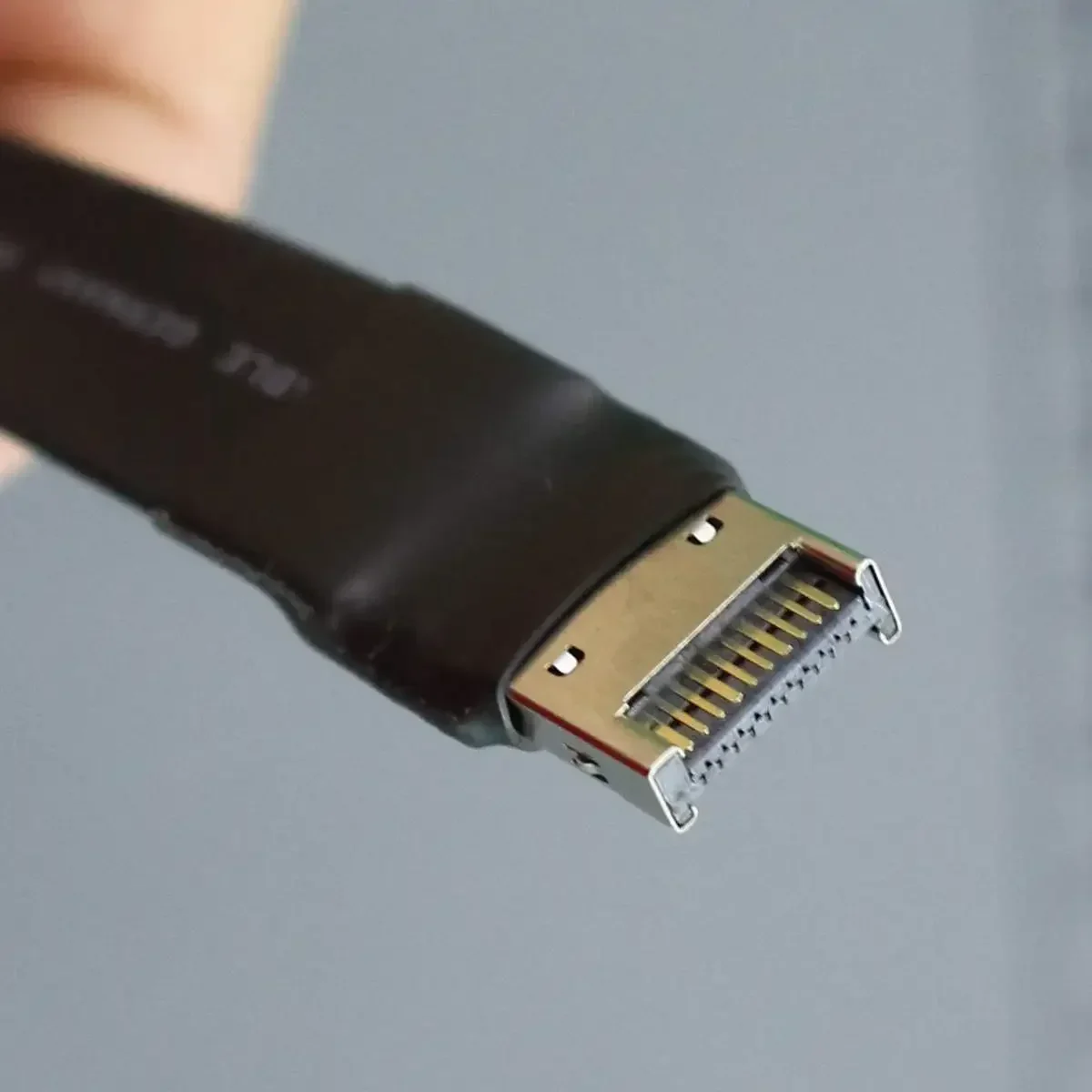

F6A es un conector macho recto tipo E;
F9T es un conector hembra en ángulo tipo E con orificio ranurado.

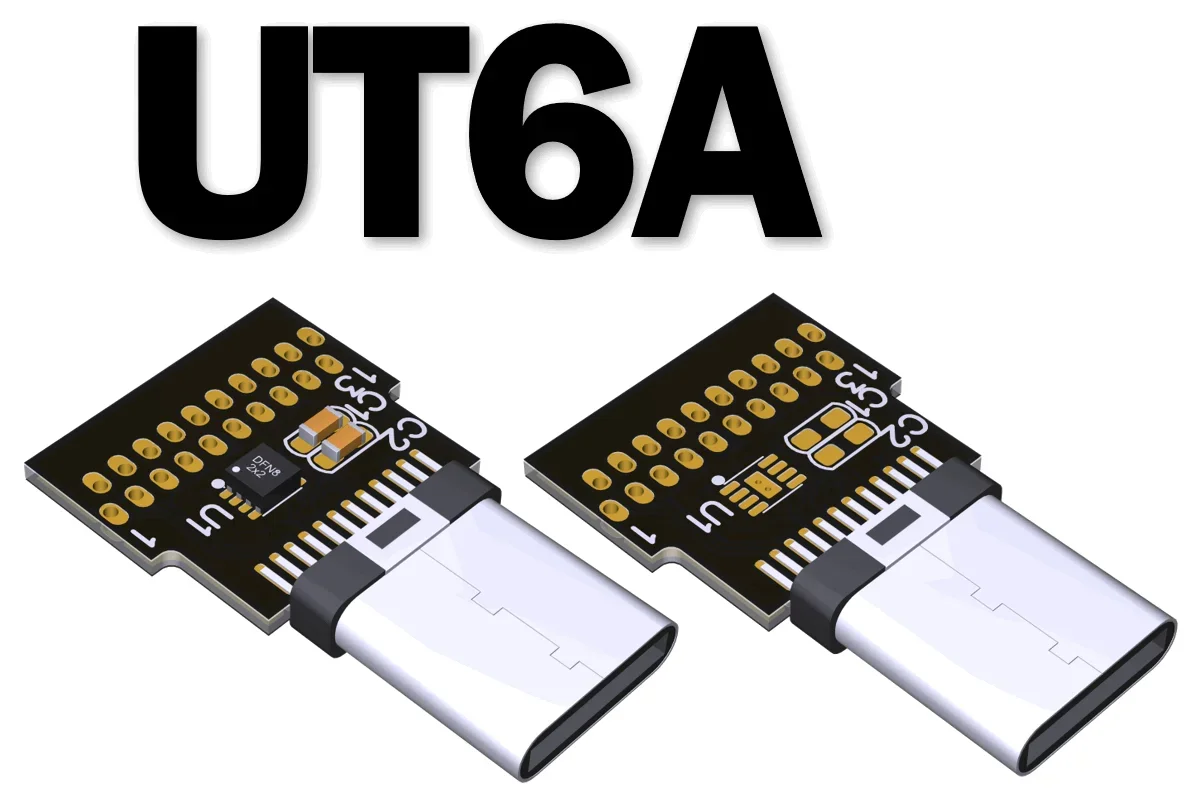

Nota 2: ¿Cuál es la diferencia entre el modelo de producto T6A con chip y sin Chip?
T6A con chip se refiere a la PCB con chip RT1710 e-mark de RichTek, que admite alta corriente 3A, hasta 5A. La compatibilidad, escalabilidad y seguridad son relativamente buenas. Admite modo alternativo, mensaje definido por el proveedor (USB PD)
La versión sin chip solo es adecuada para uso general y no admite alta corriente. La Función de transmisión de datos USB aún se puede usar normalmente.

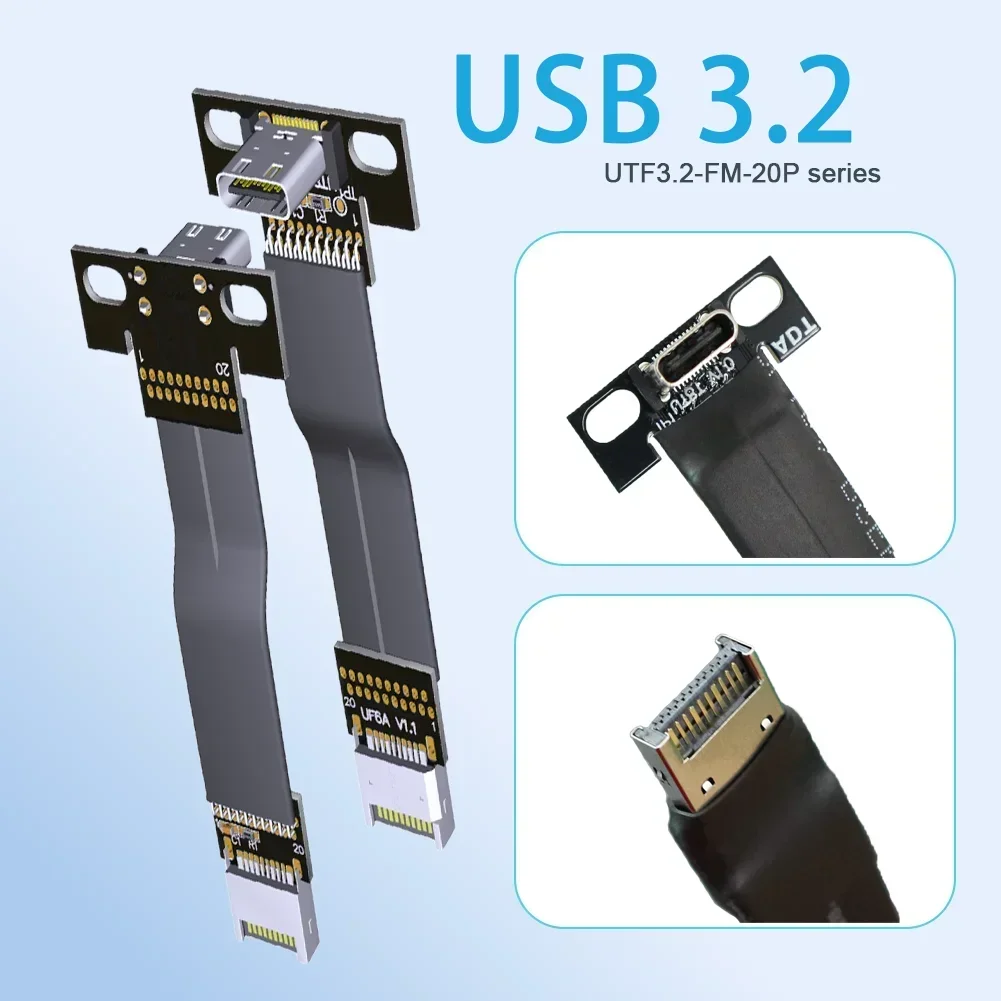

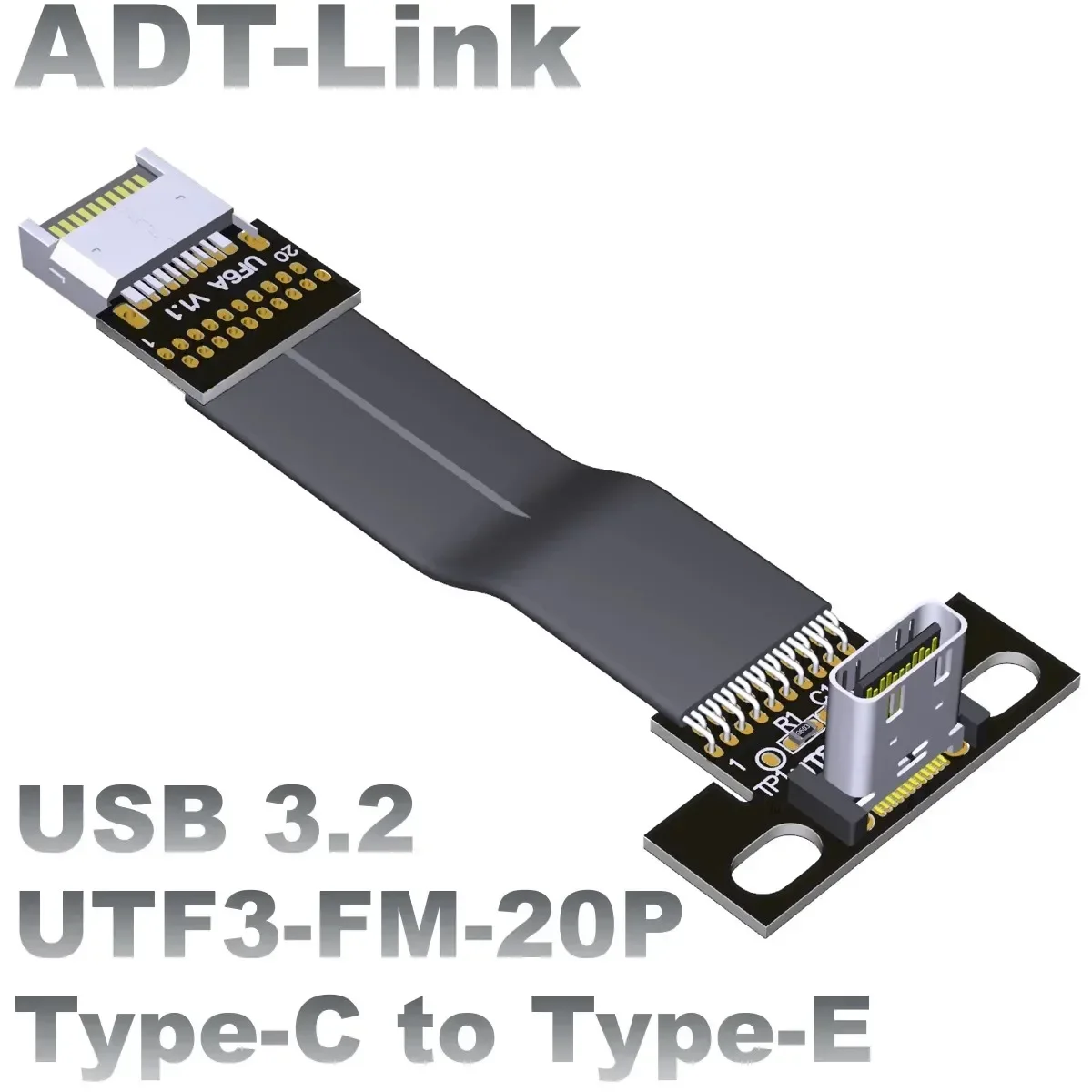

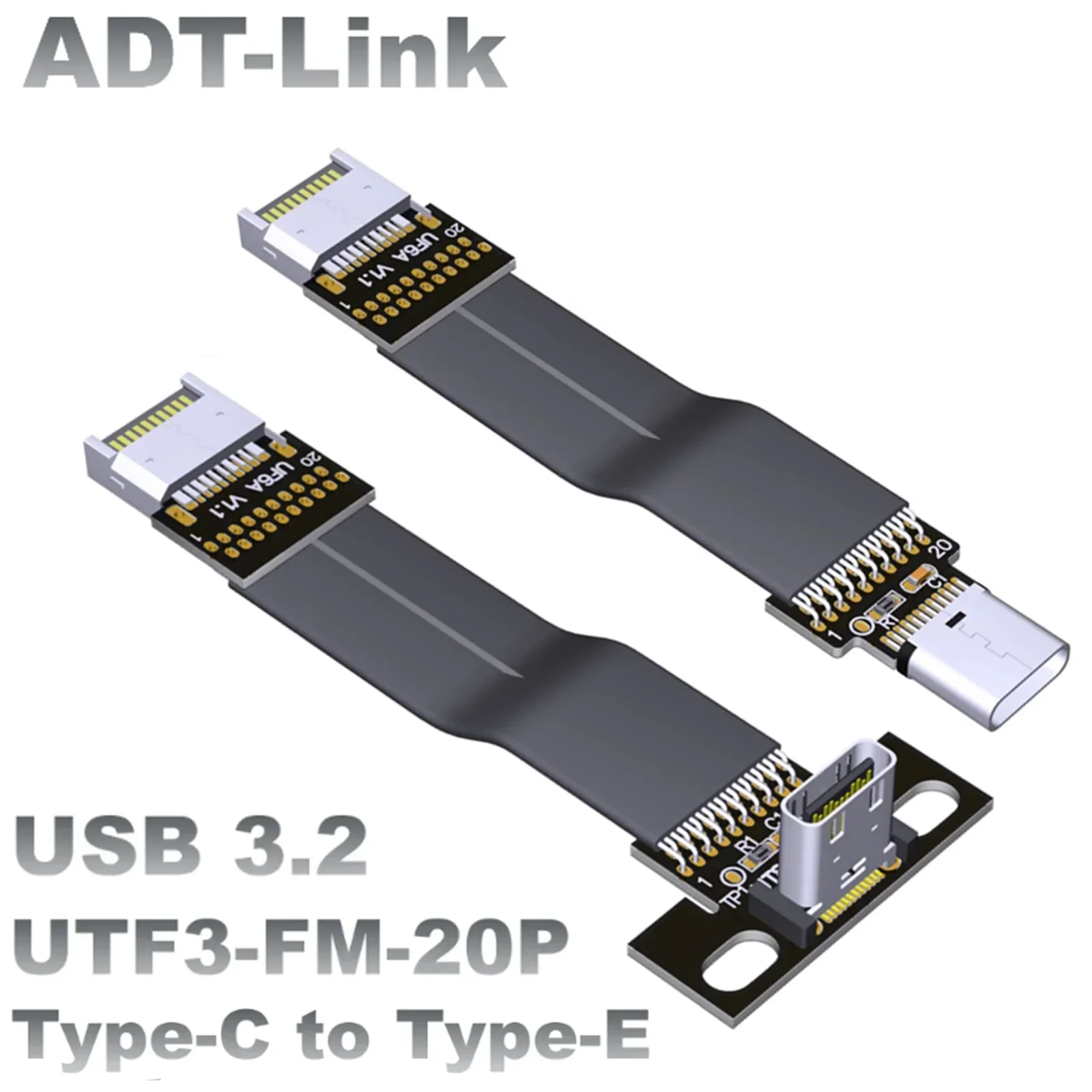

Imagen del producto:

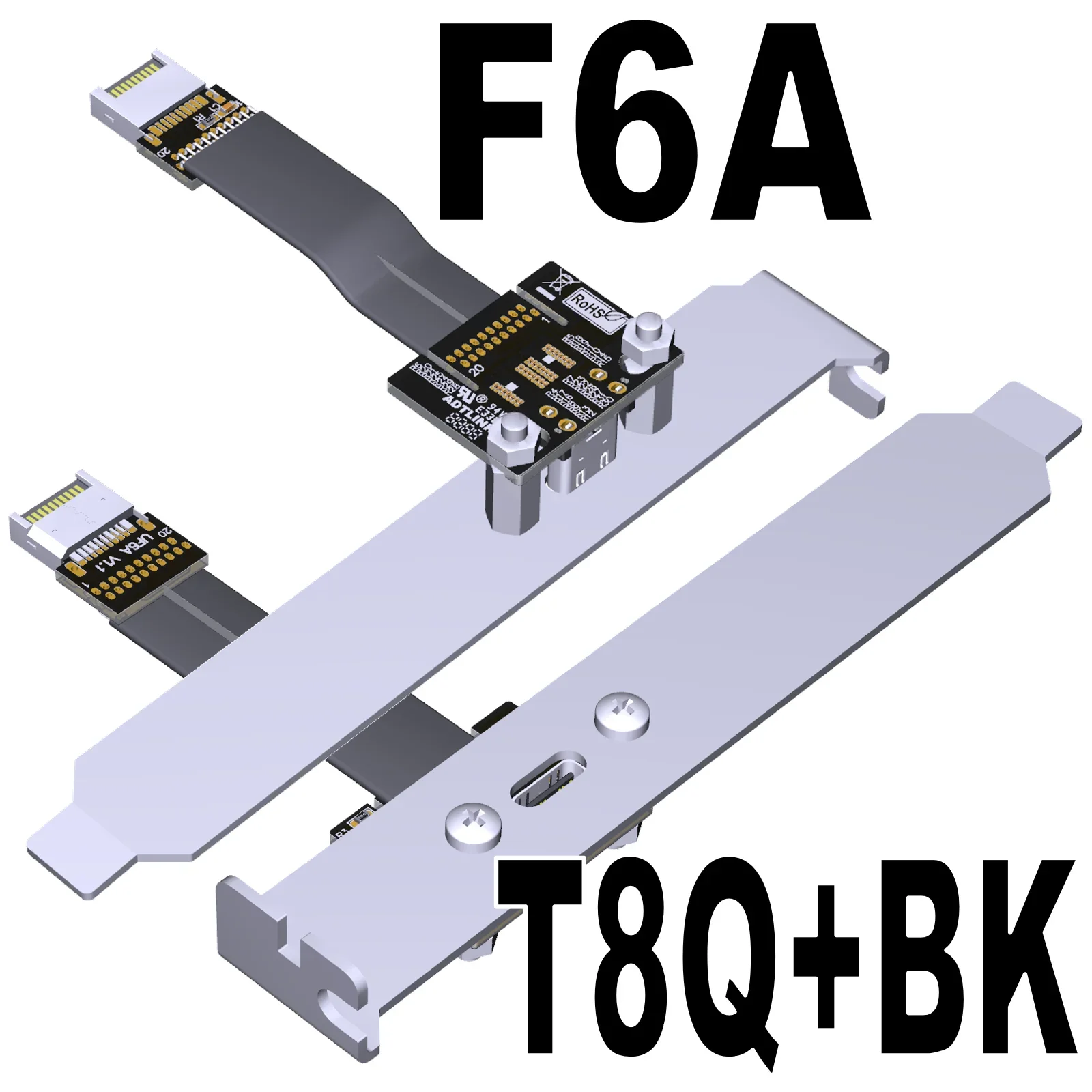

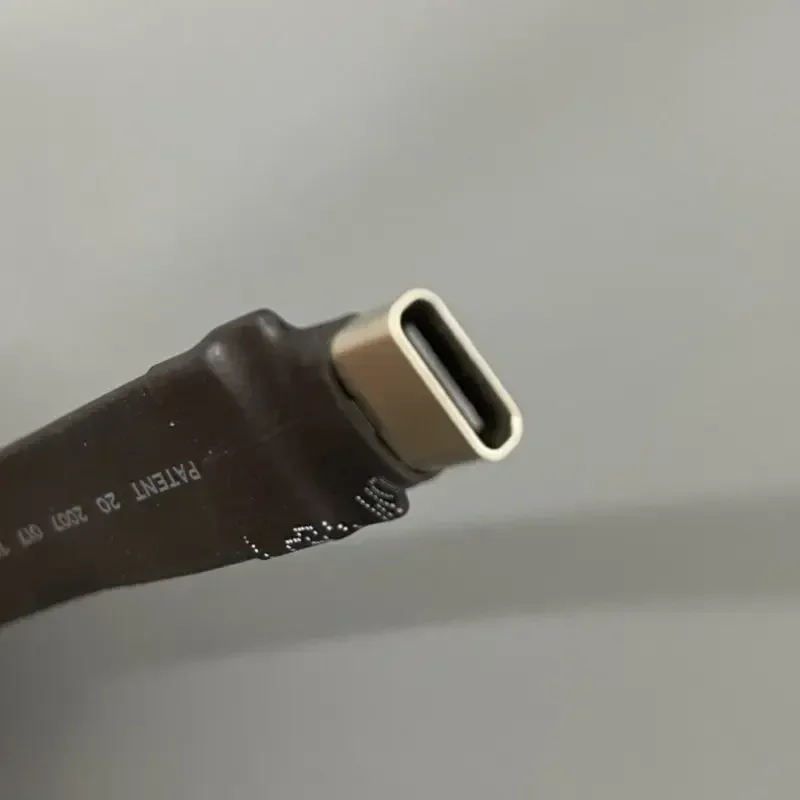

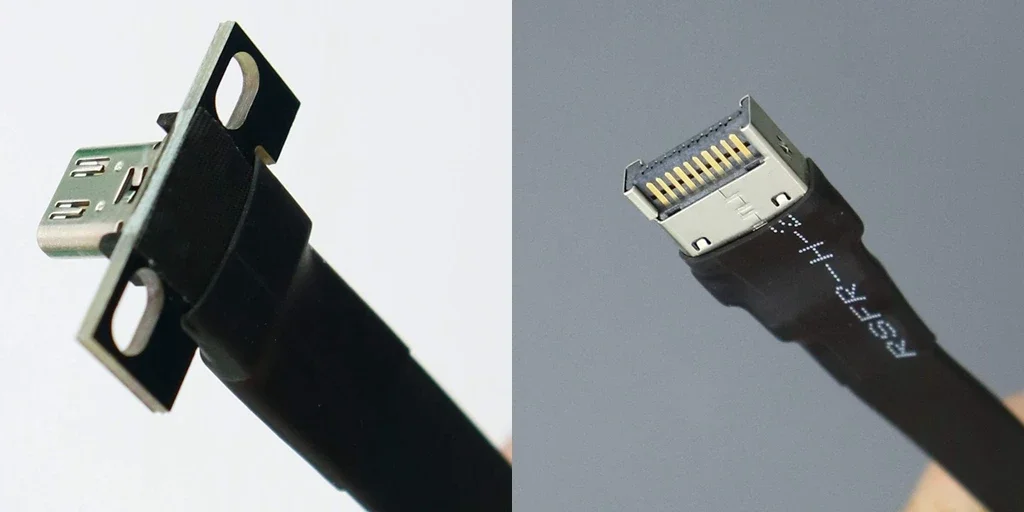

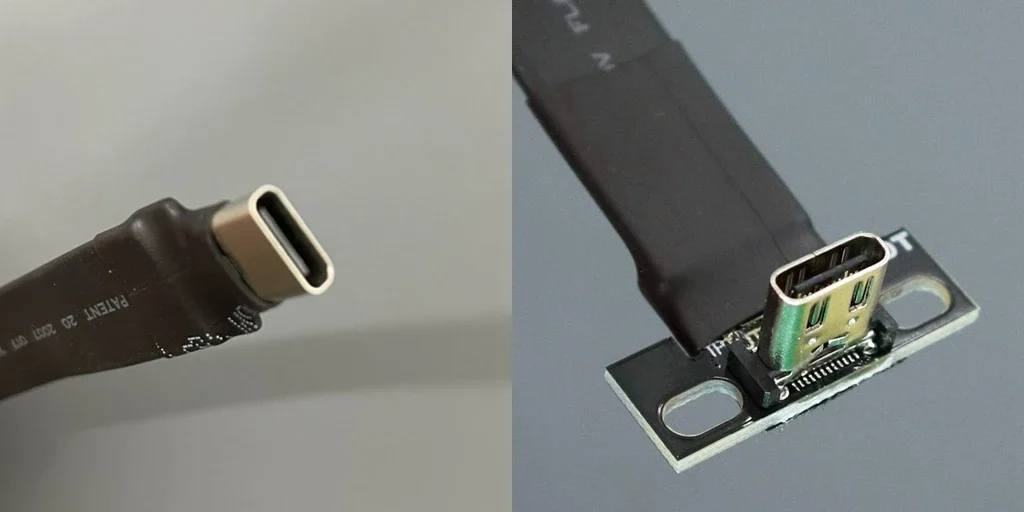

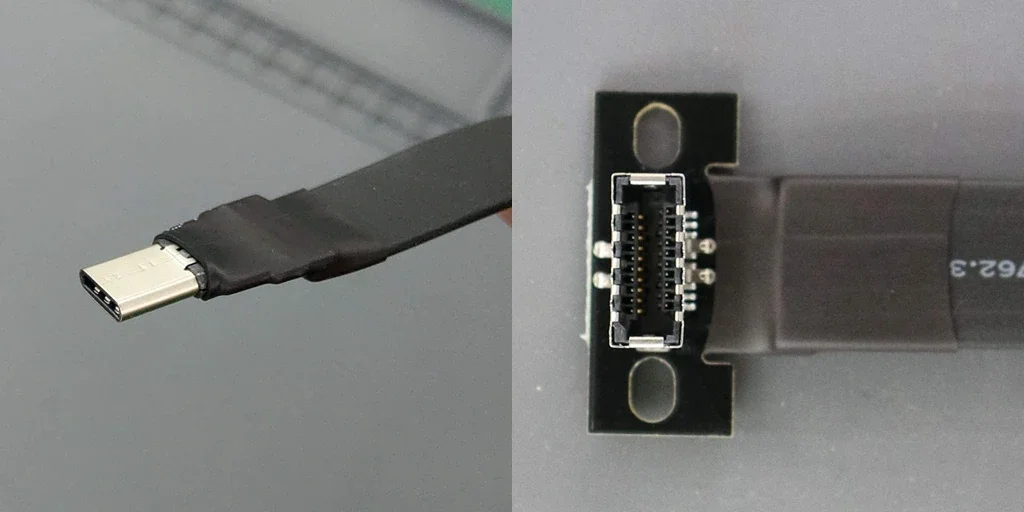

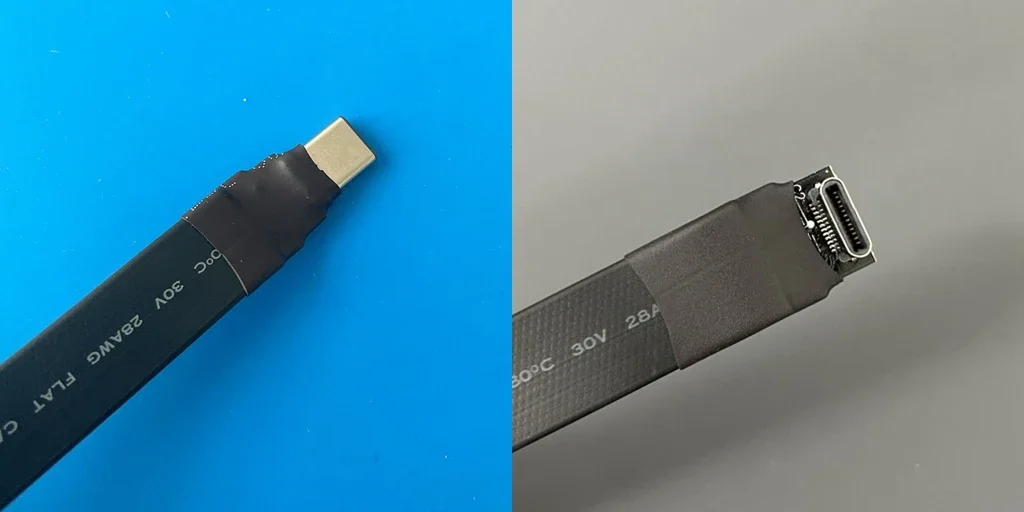

Foto real del producto:
Resumen de los problemas técnicos:
1. ¿Se pueden dividir los cables y los conectores PCB?
No, con el fin de purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB se sueldan y están protegidos por el manguito de Tubo termorretráctil, por lo que el producto no se puede separar.
2. ¿Grosor del cable? ¿Se puede doblar?
El grosor del cable es de 1,4mm, y se puede doblar y plegar sin afectar el uso.
3. ¿Hay algún blindaje EMI para el cable?
Sin escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

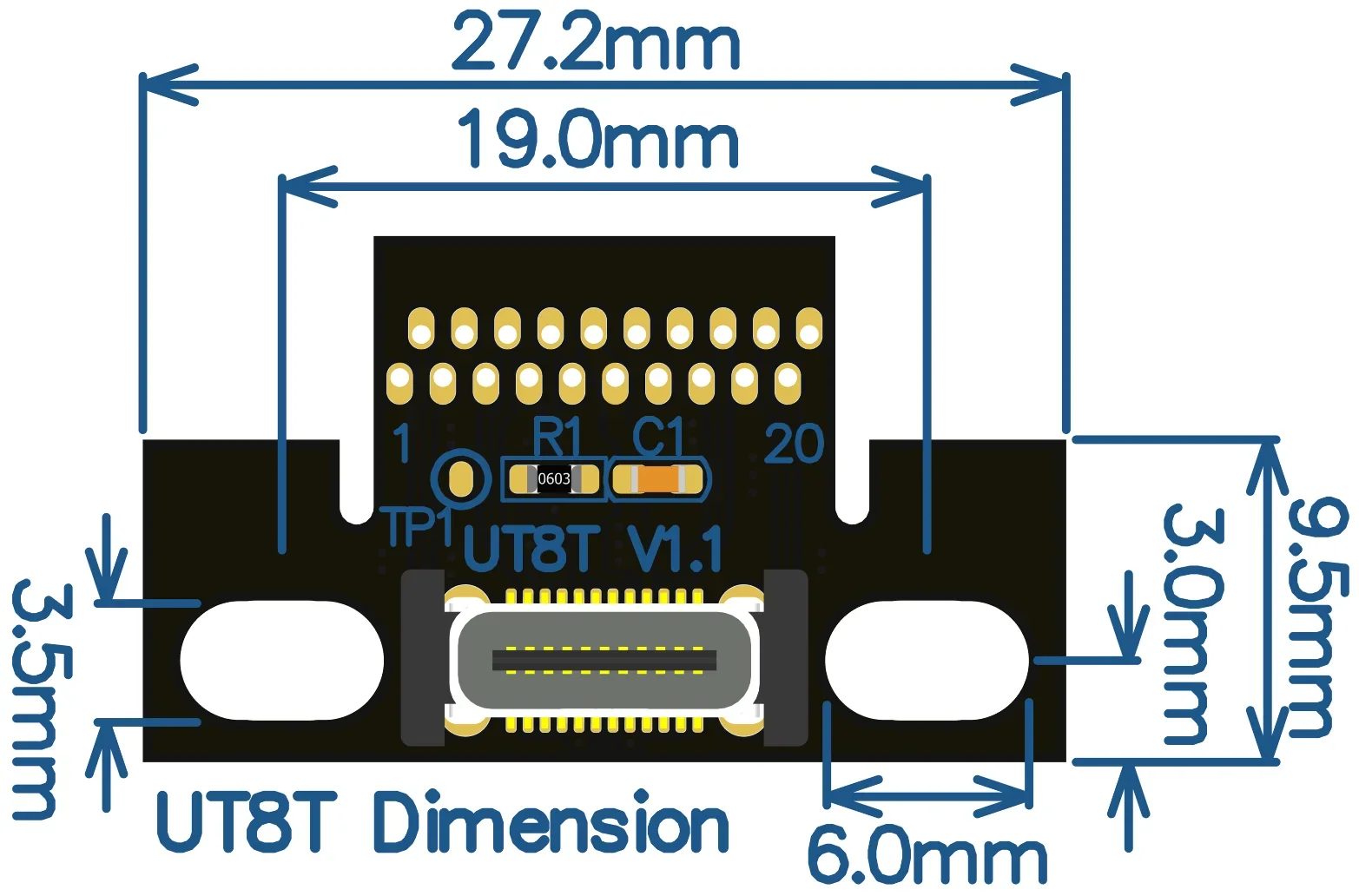

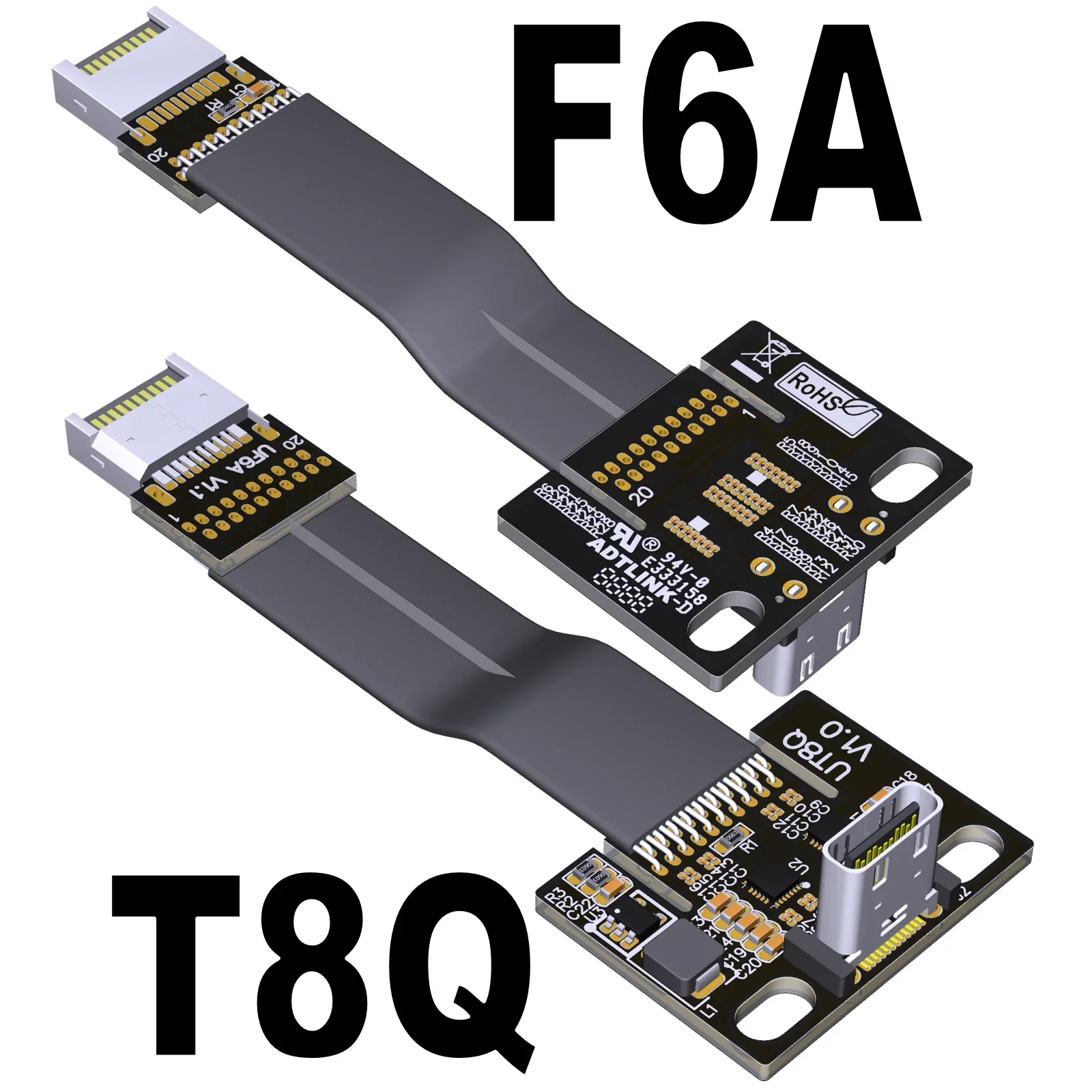

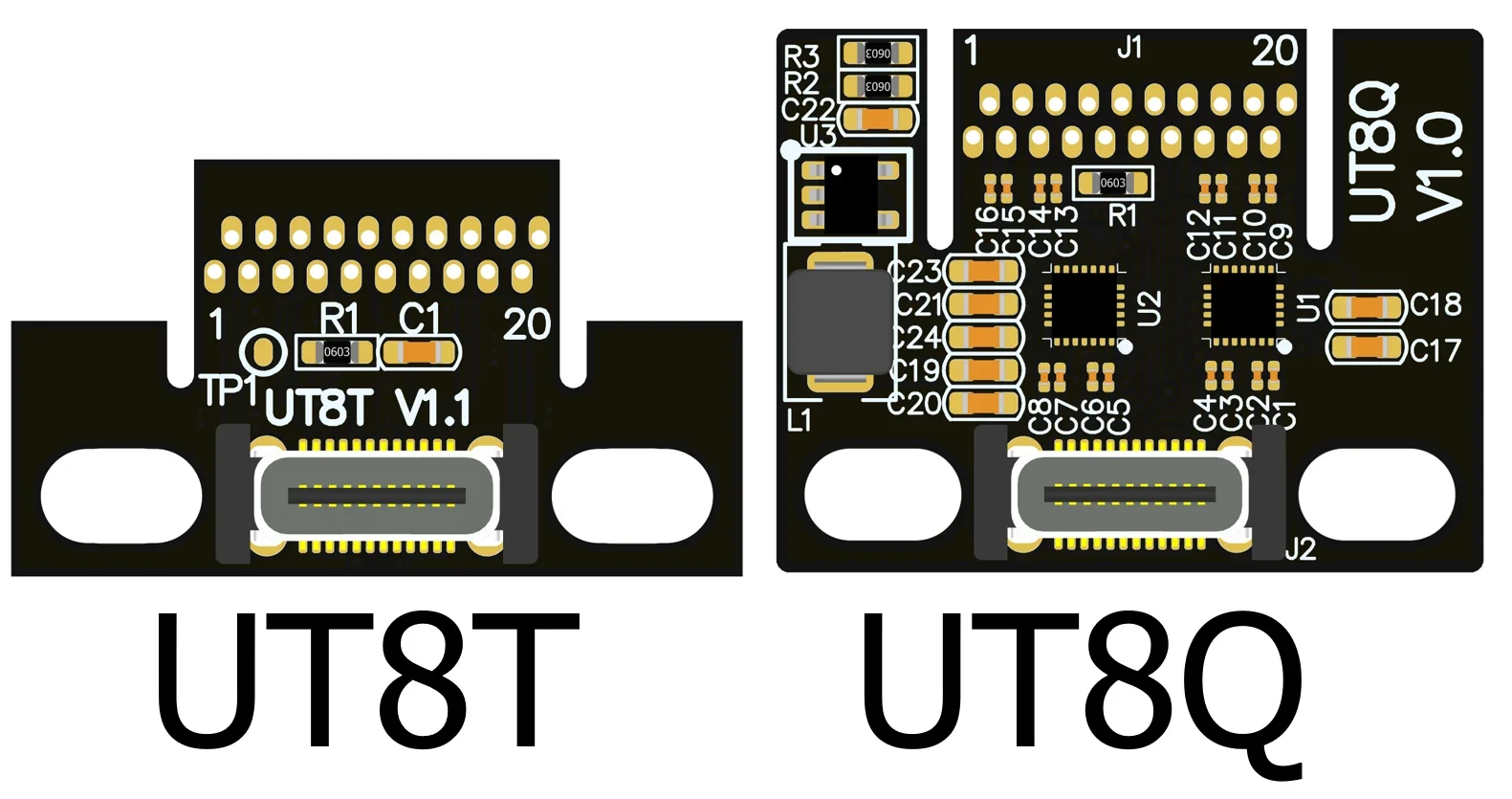

¿Cuál es la diferencia entre el modelo UT8T/UT8Q?
El modelo UT8T no tiene chip, y la atenuación de la señal después de que los dos cables USB se conecten en serie puede no cumplir con los requisitos de transmisión de señal USB de alta velocidad.

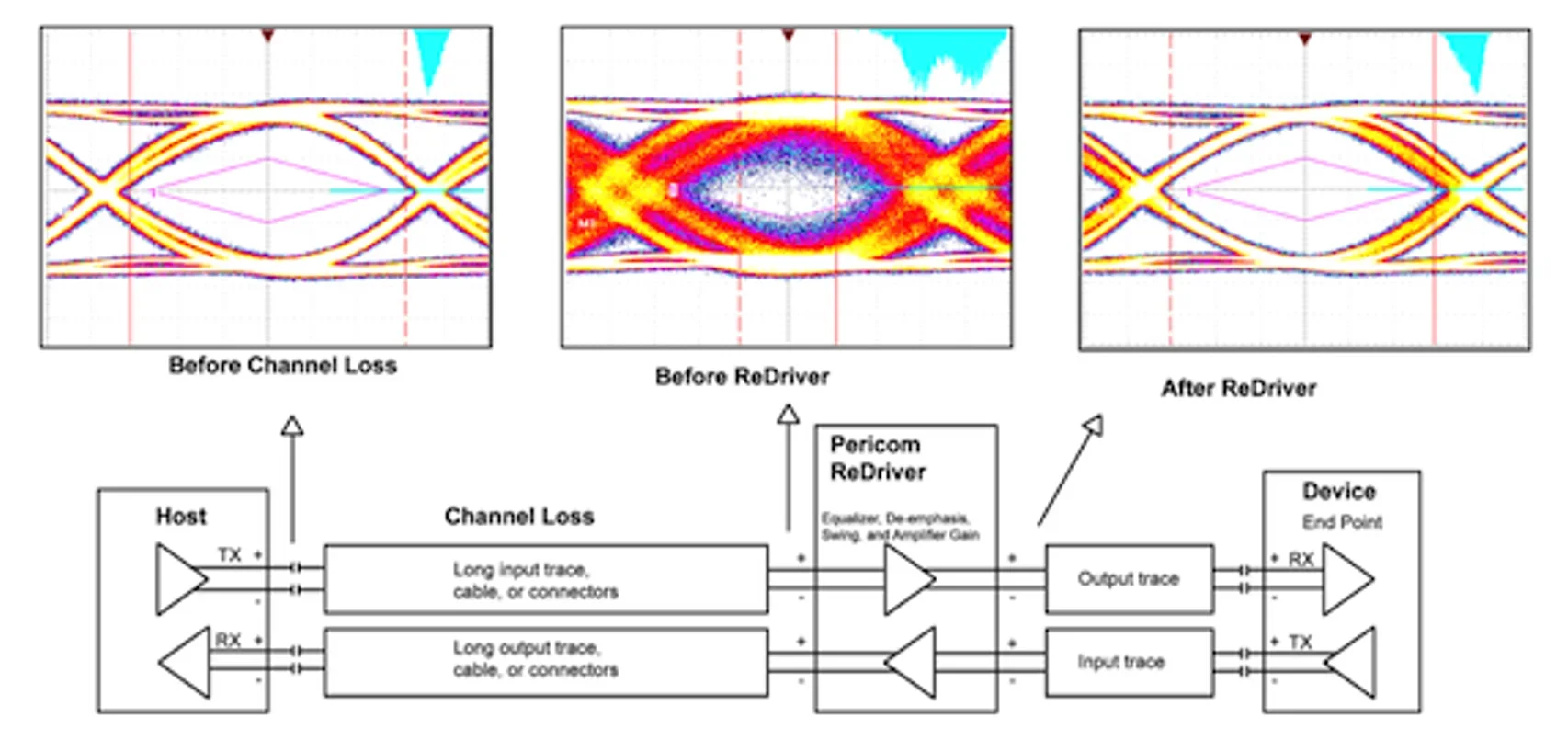

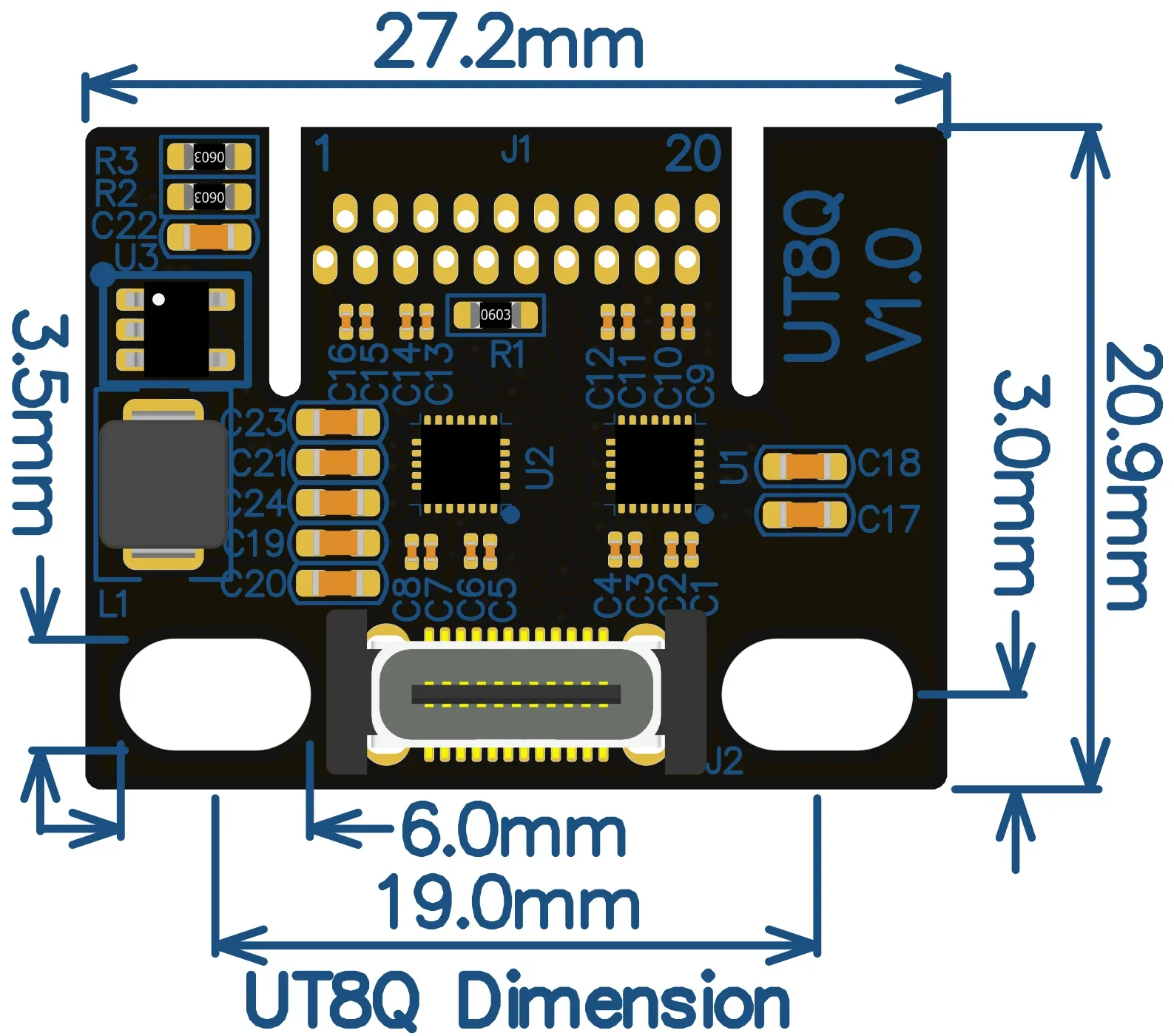

Modelo UT8Q con chip usando diodos/Repetidor IC de Pericom, que regenera la señal y mejora su calidad. Para reducir la incidencia de errores de transmisión de señal, consulte el siguiente esquema:
