Longitud del Cable
Color
Descripción

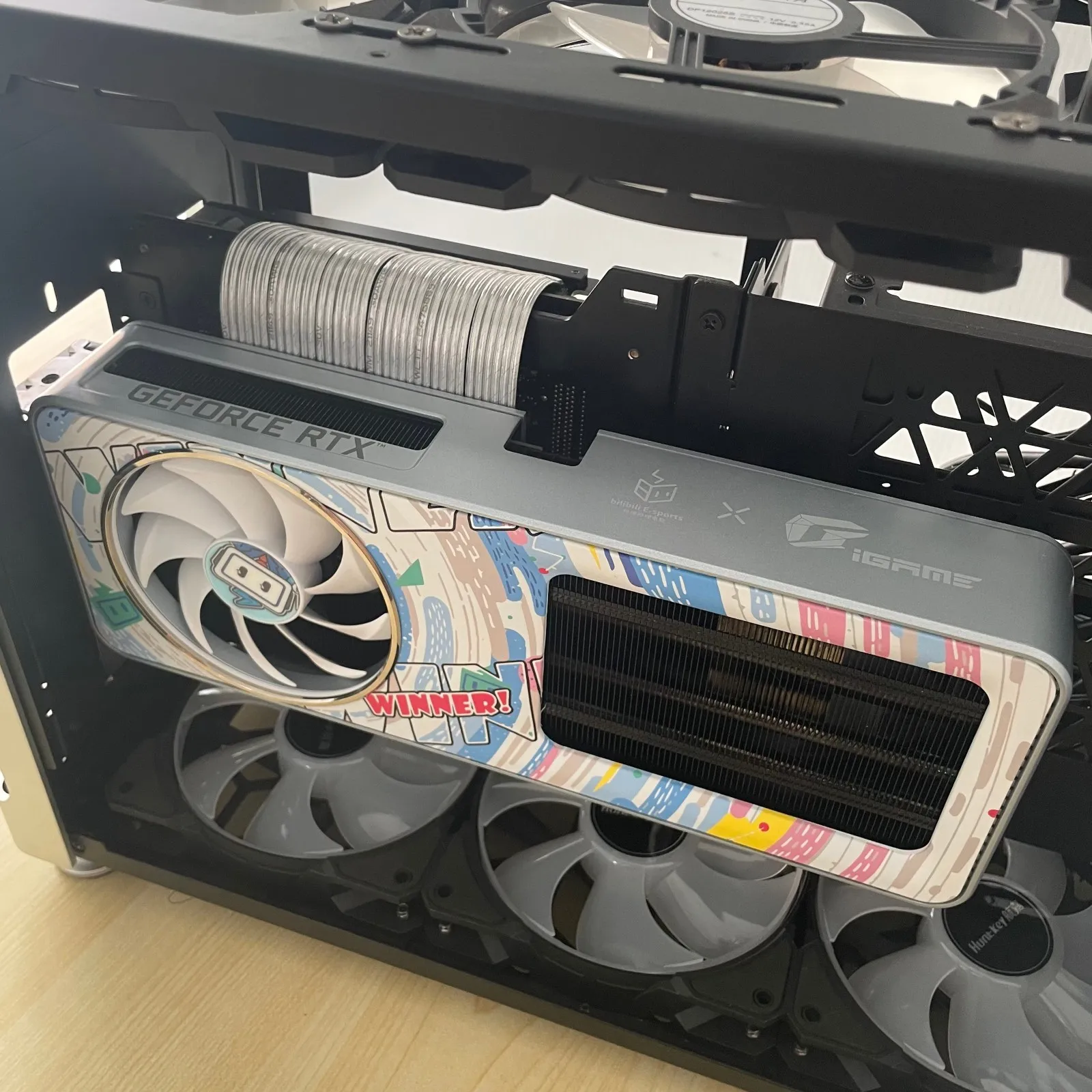

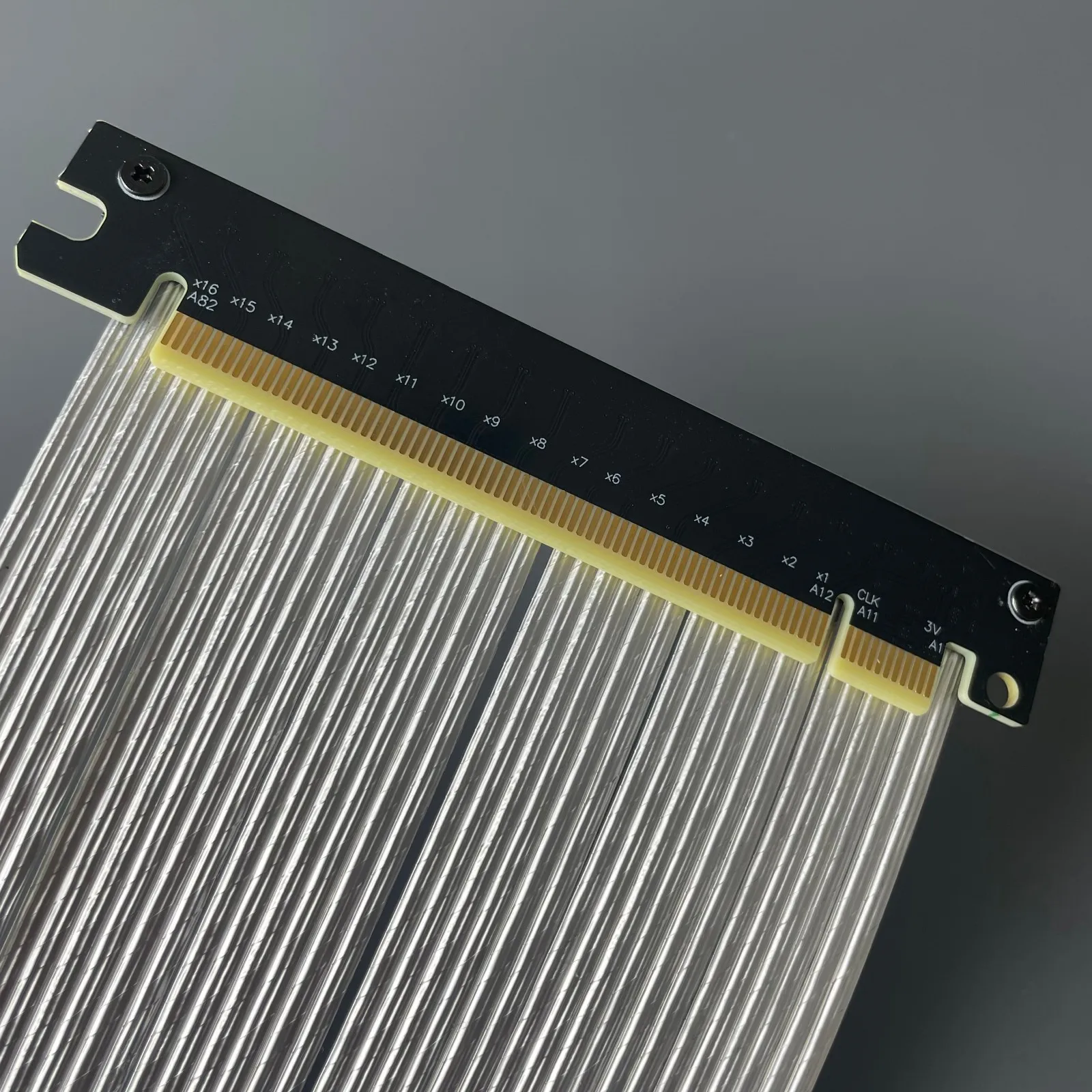

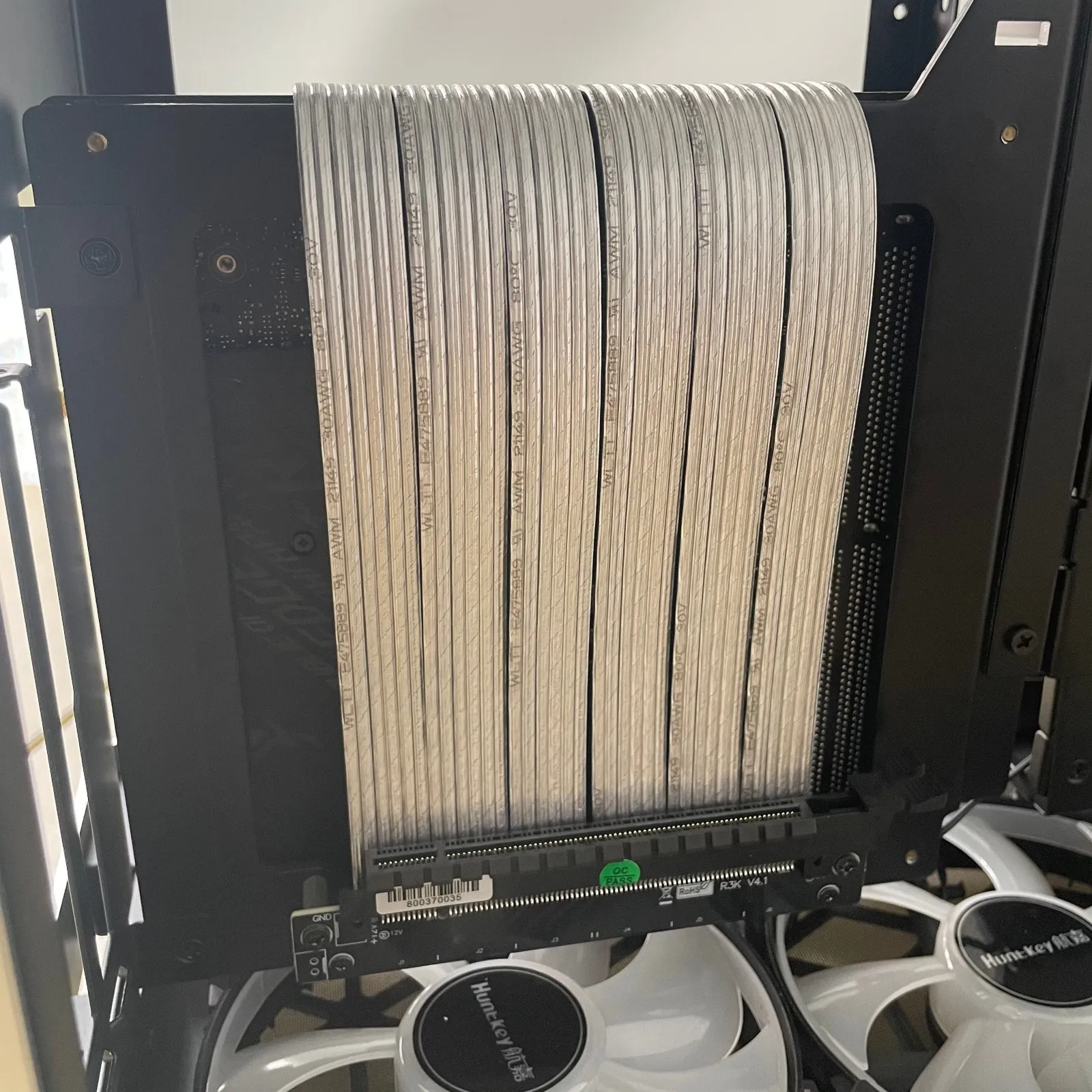

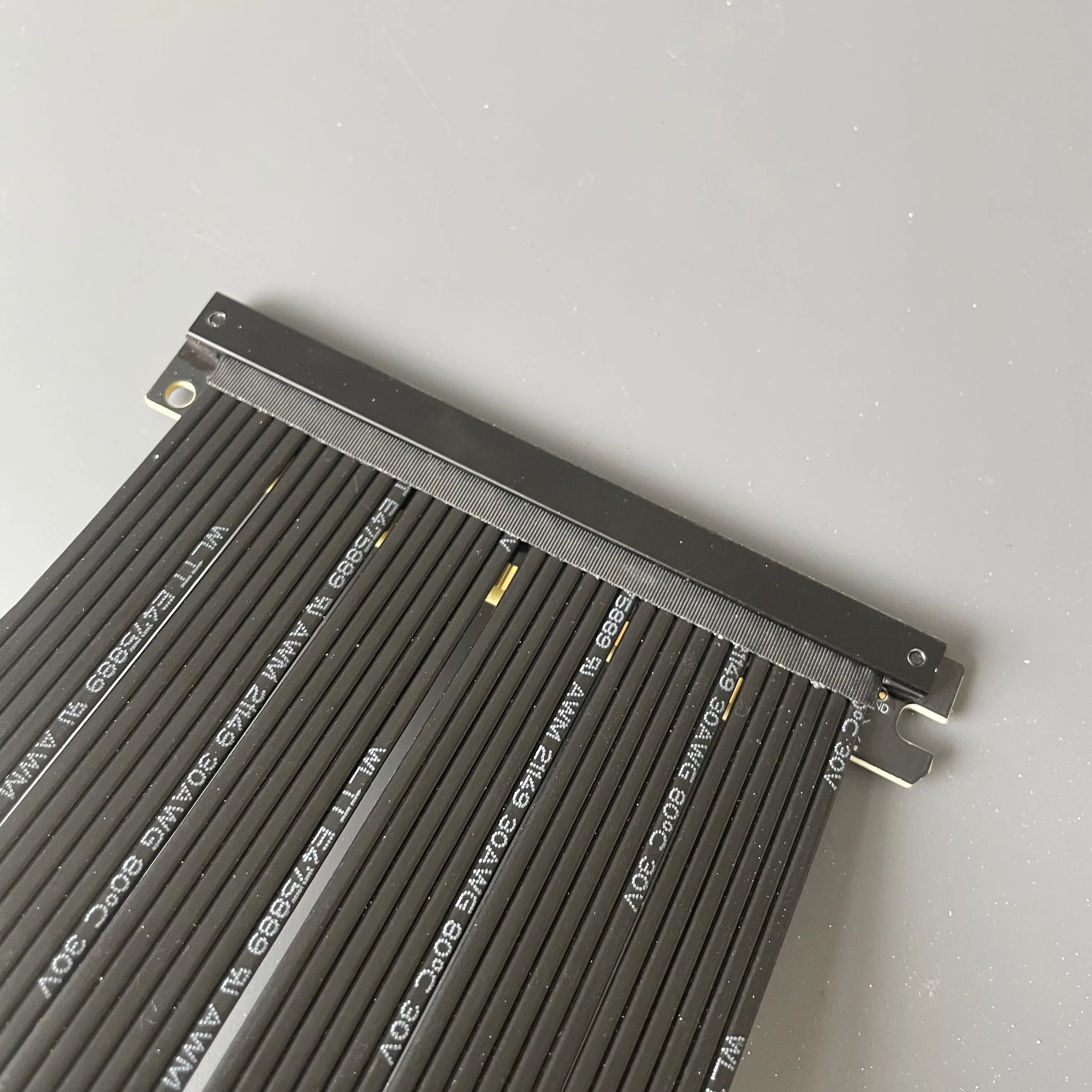

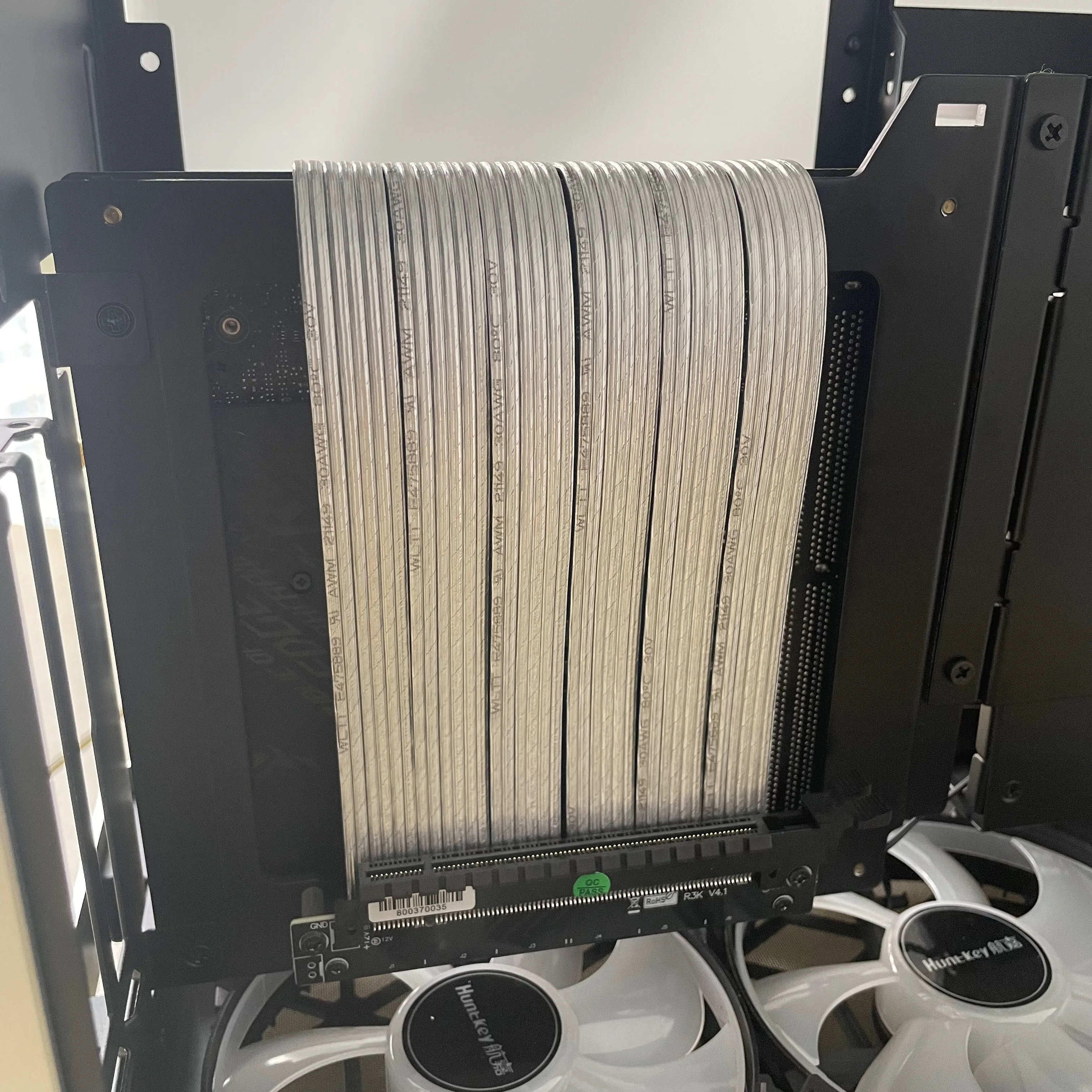

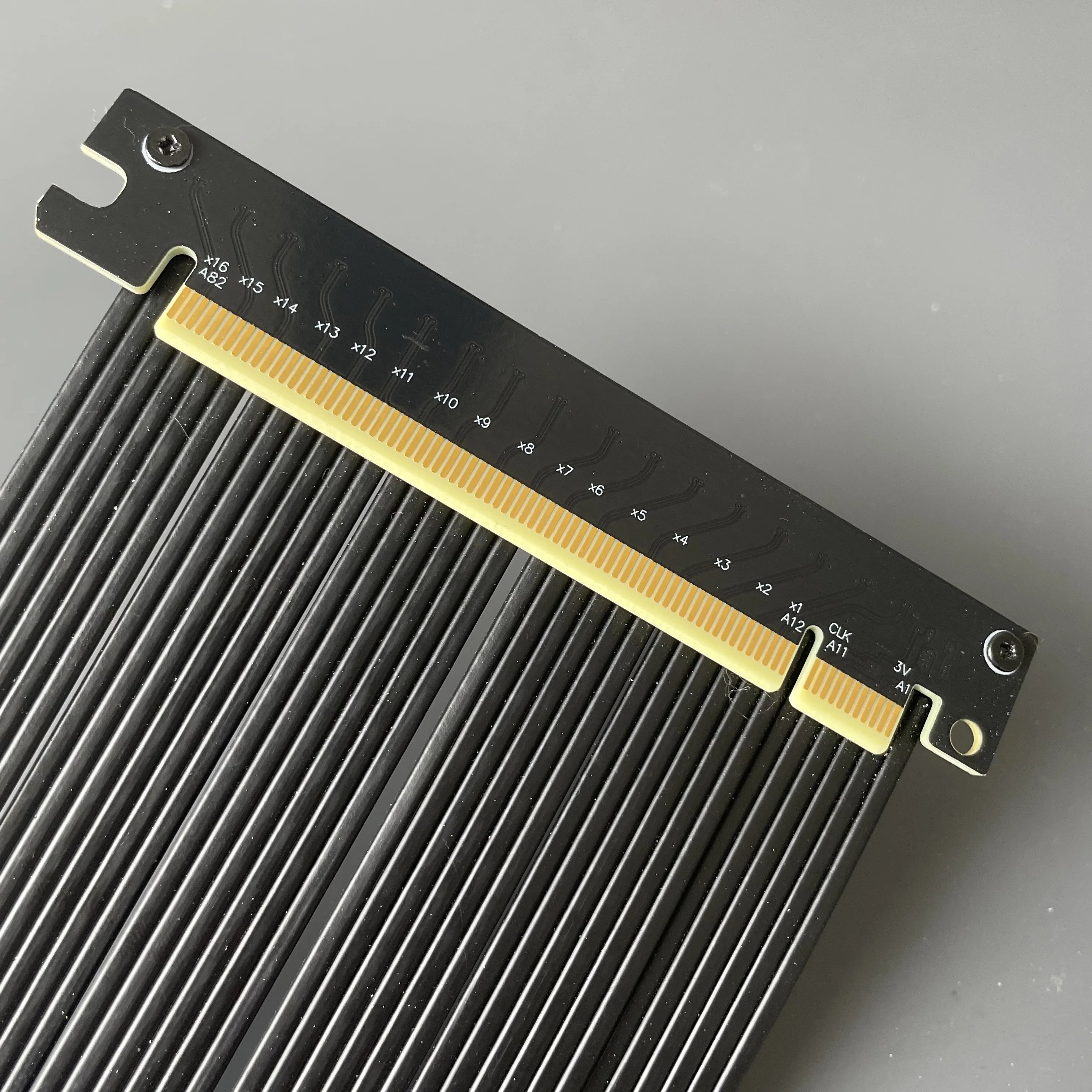

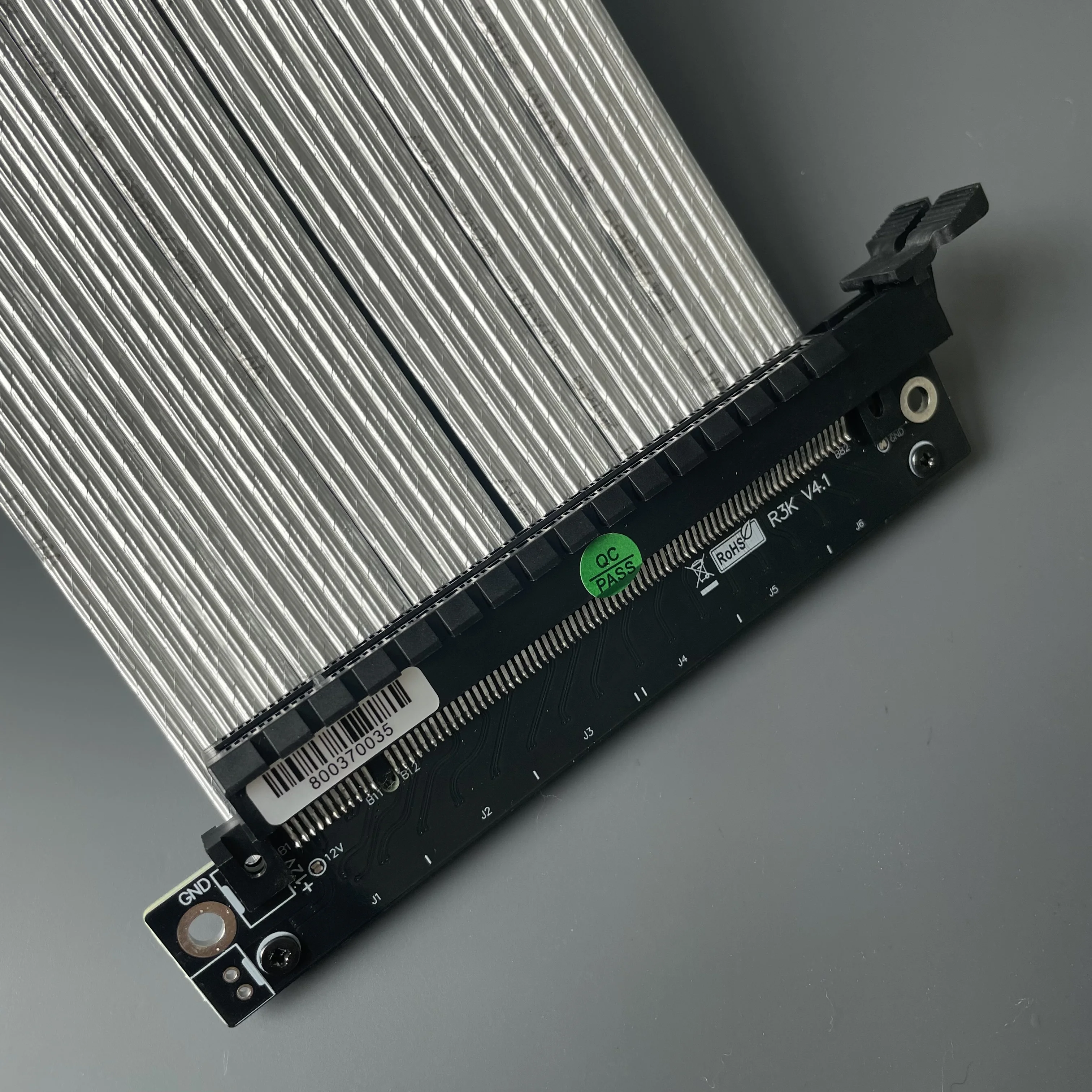

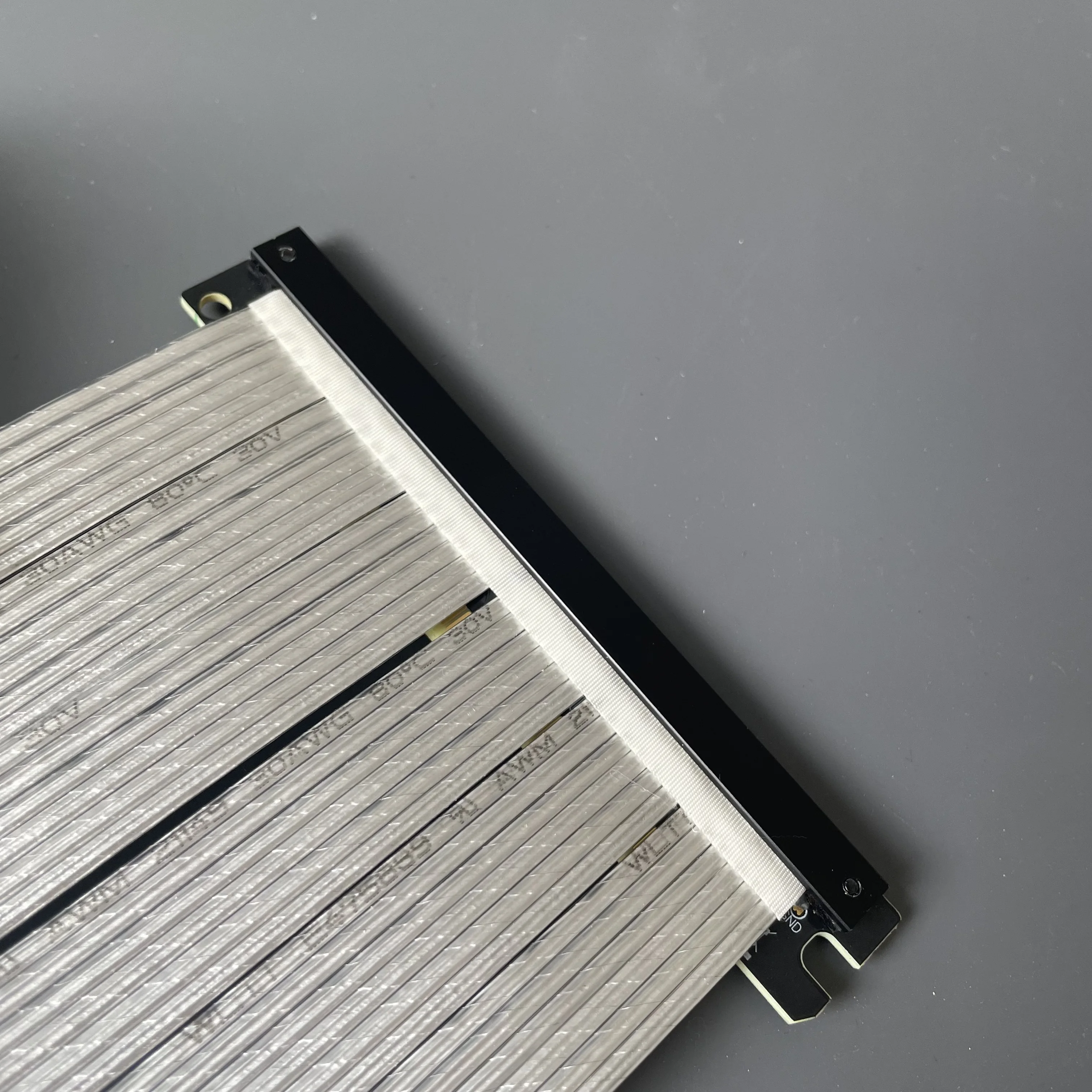

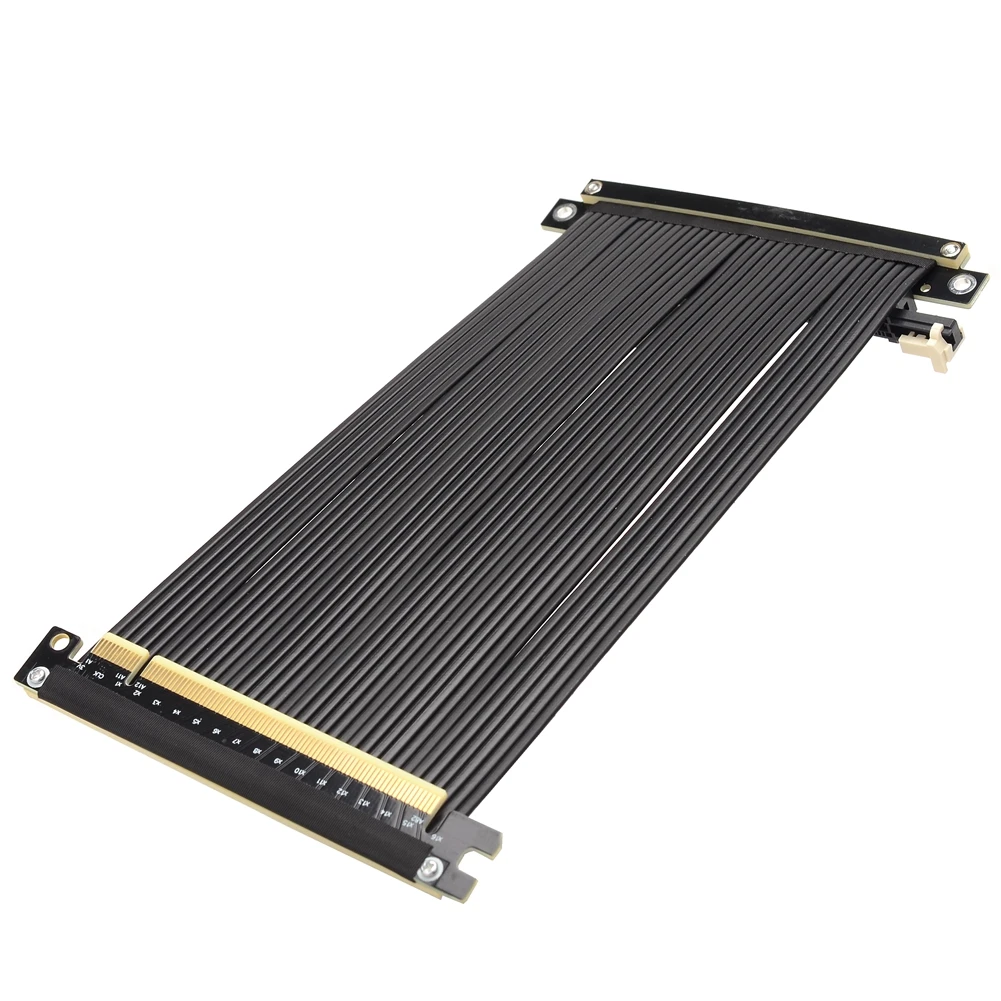

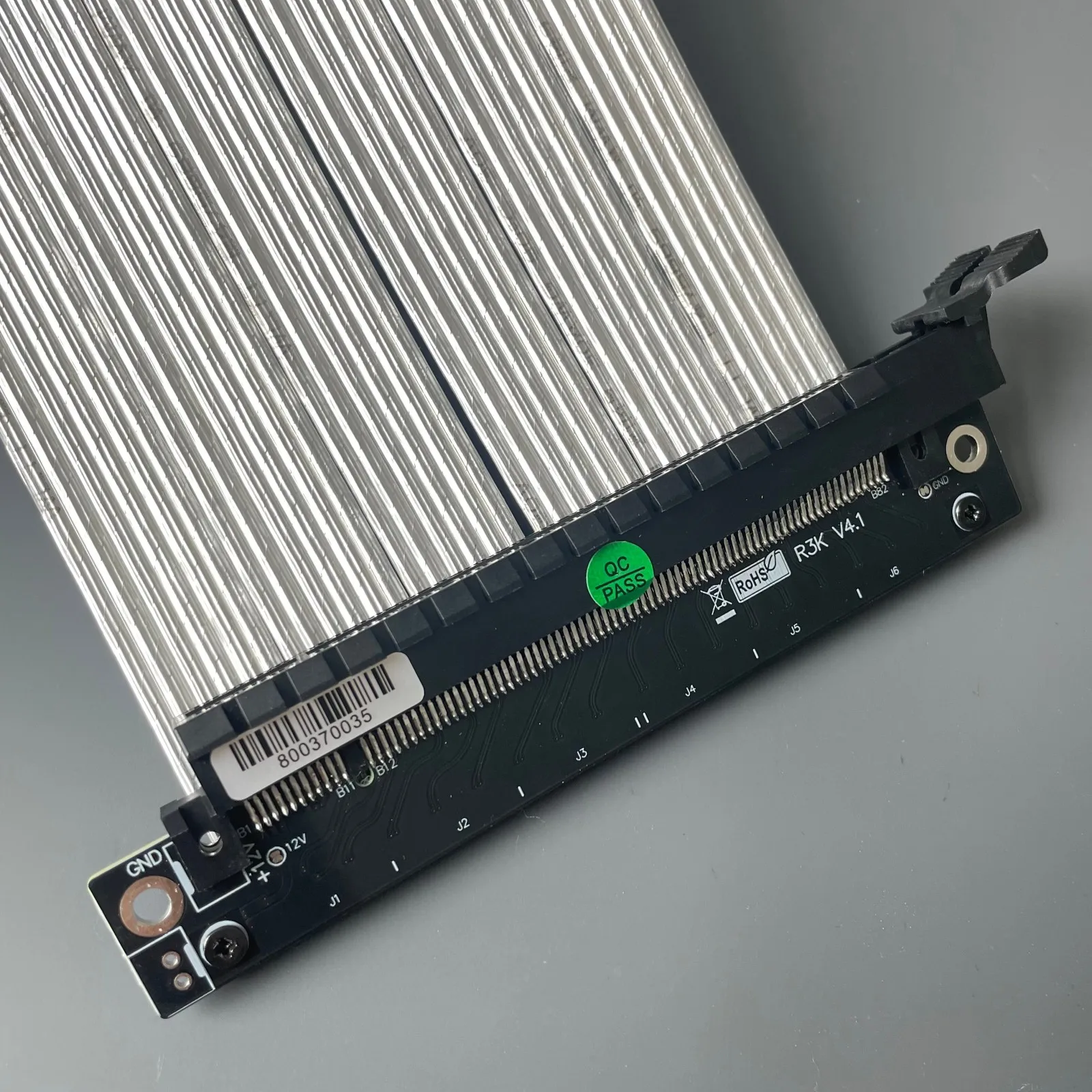

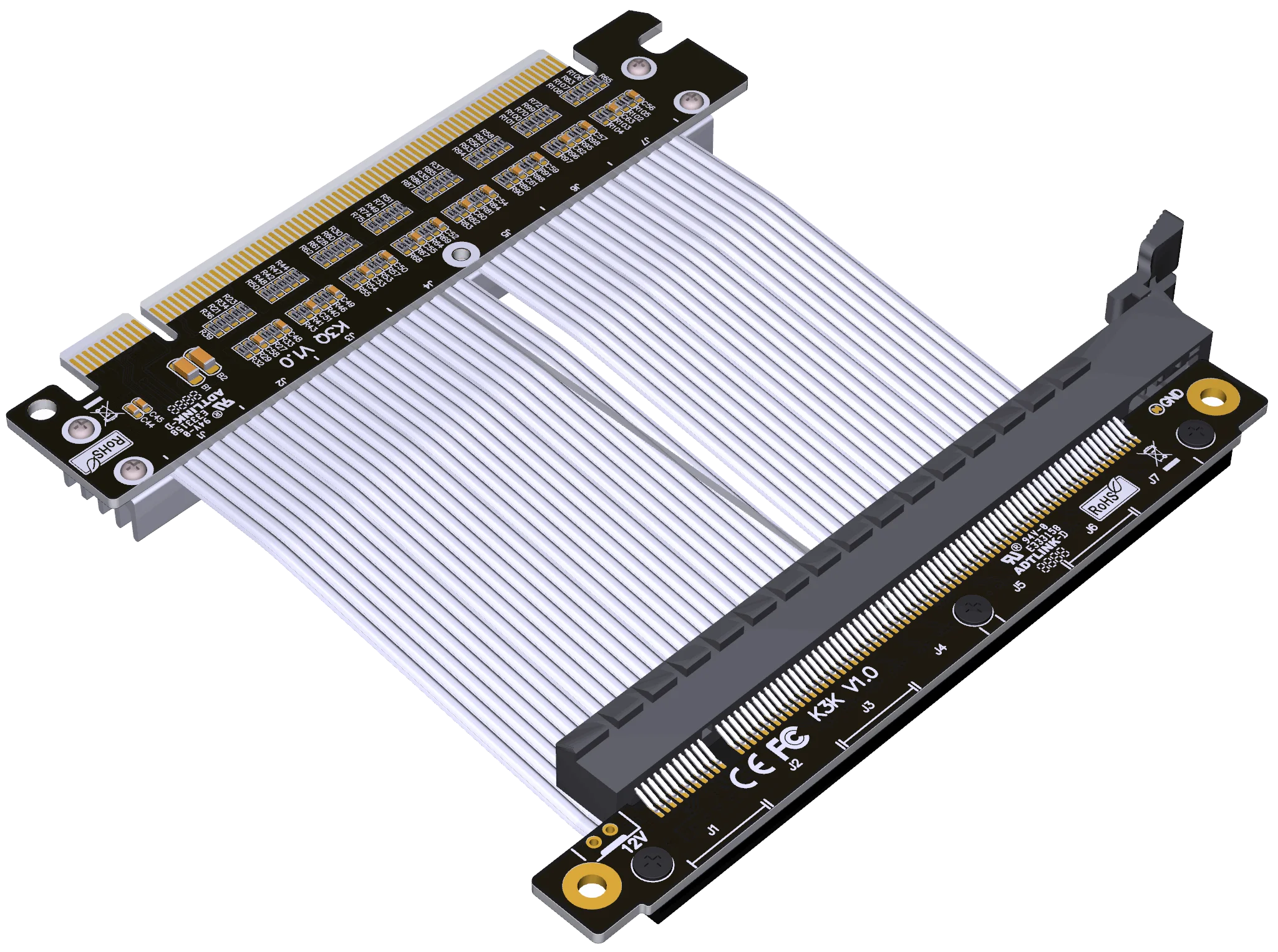

PCI Express adt-link4,0/5,0Cable de extensión x16 para chasis ITX A4
Nombre de la marca: ADT-LINK
4,0/5,0

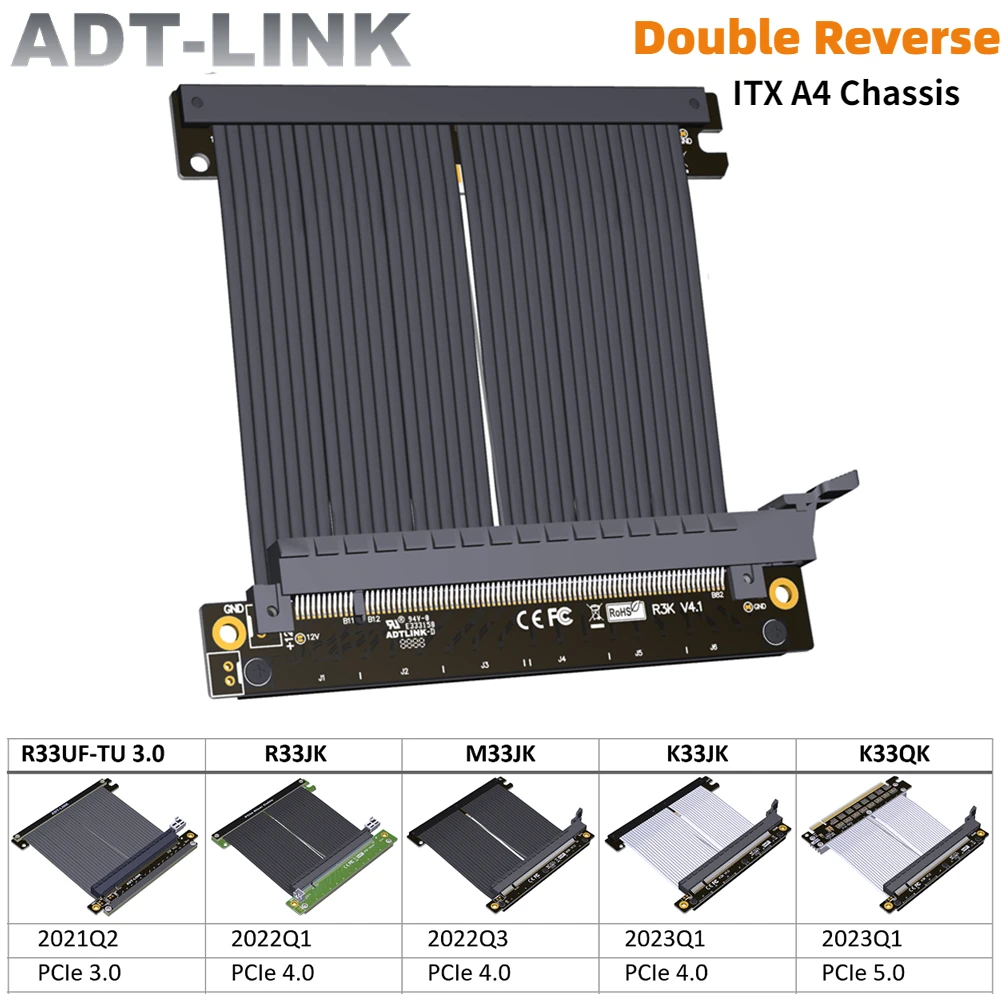

Modelos de productos
2022 nuevos tipos
M33JK-BK-4.0 (color negro) M33JK-SI-4.0 (color plateado)
R33JK-BK-4.0 (color negro) R33JK-SI-4.0 (color plateado)
2023 nuevos tipos
K33JK-BK-4.0 (color plateado) K33QK-SI-5.0 (color plateado)
Velocidad de transferencia:PCIe 4,0x16 velocidad completa, 256G/bps (máx.)
Longitud del cable: 150 ~ 300mm, la longitud se puede personalizar
Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable de extensión de ranura PCIe x16 para carcasa de placa base ITX
Tarjeta gráfica adecuada: RTX 4090 RTX 3090 RX6800xt, Admite tarjetas gráficas PCIe 4,0

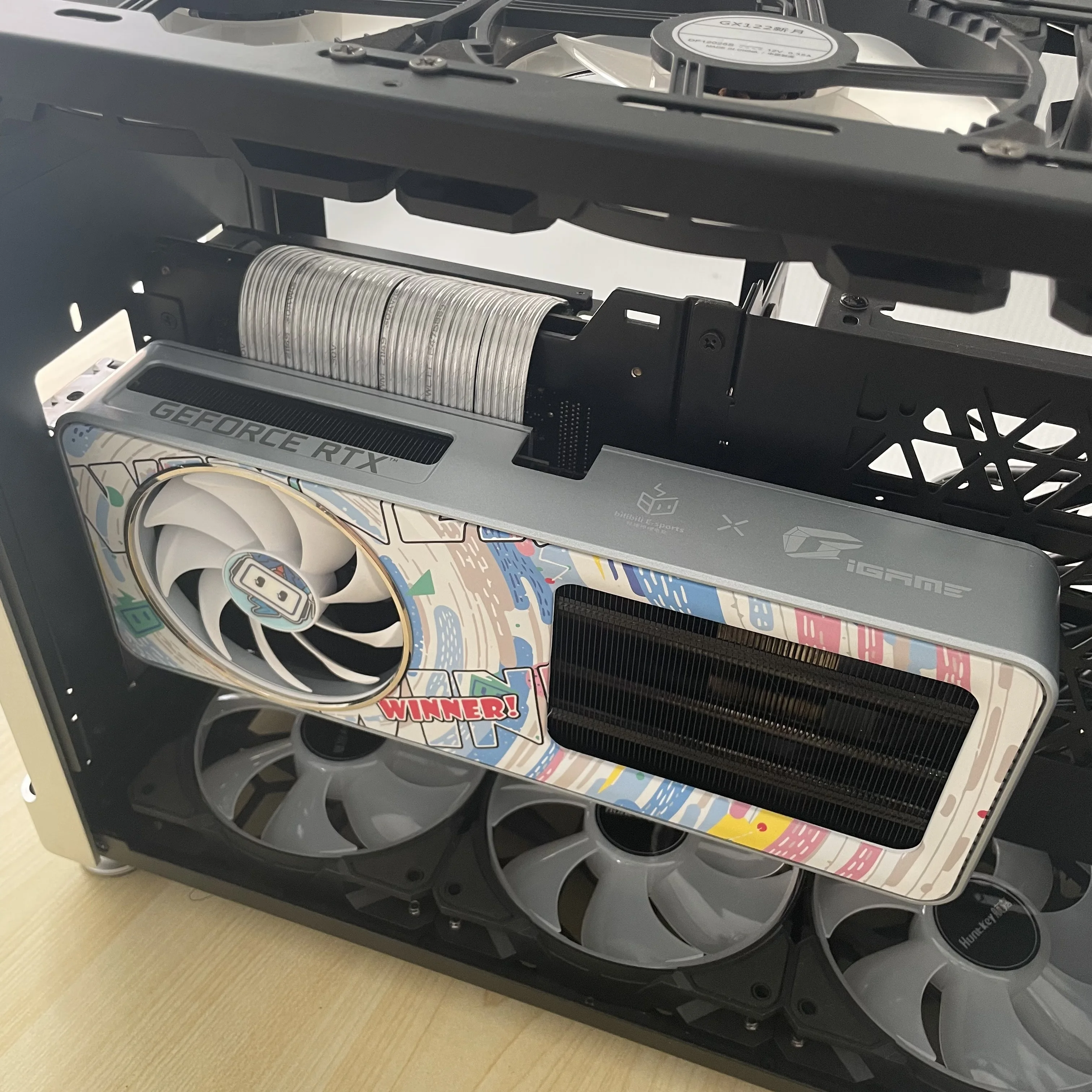

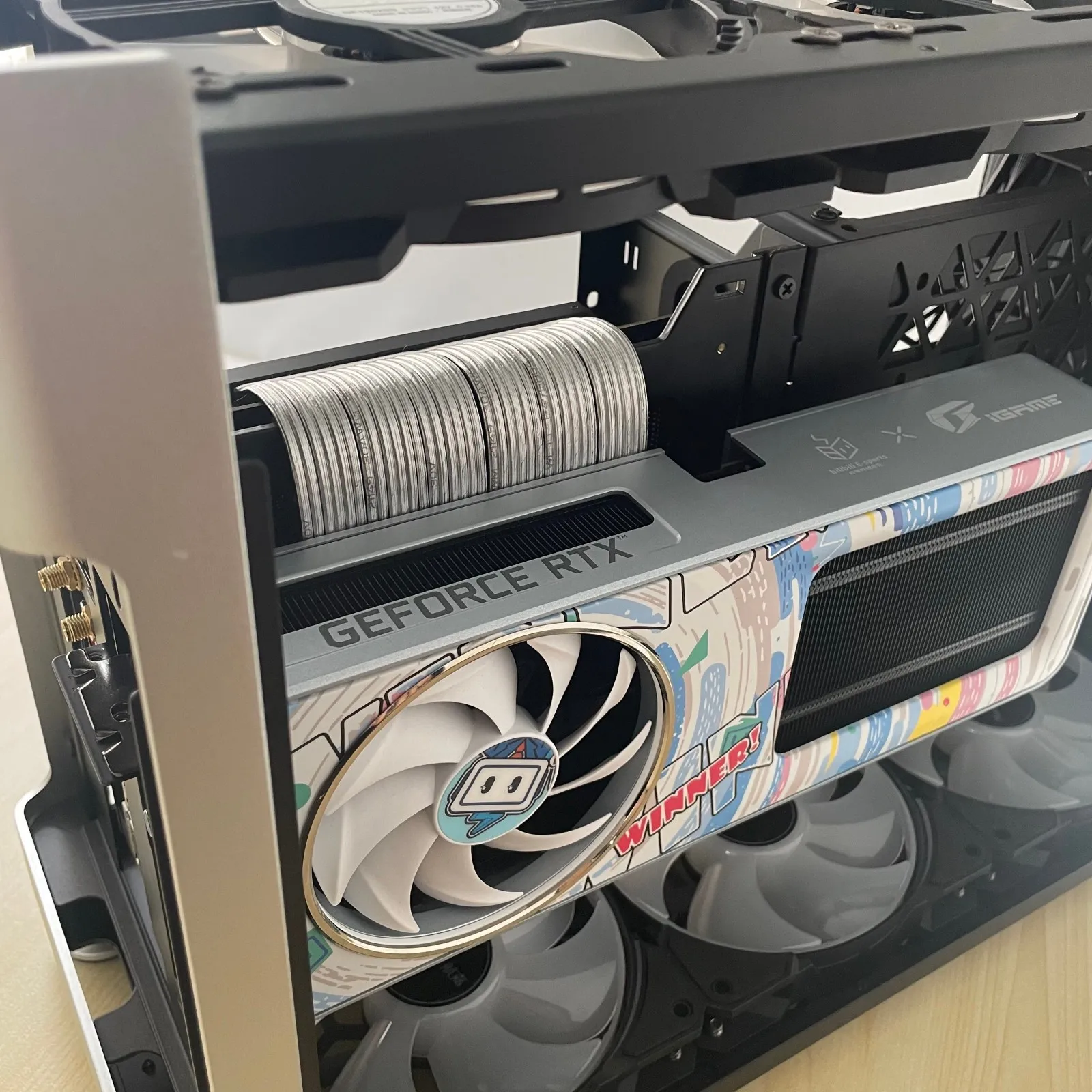

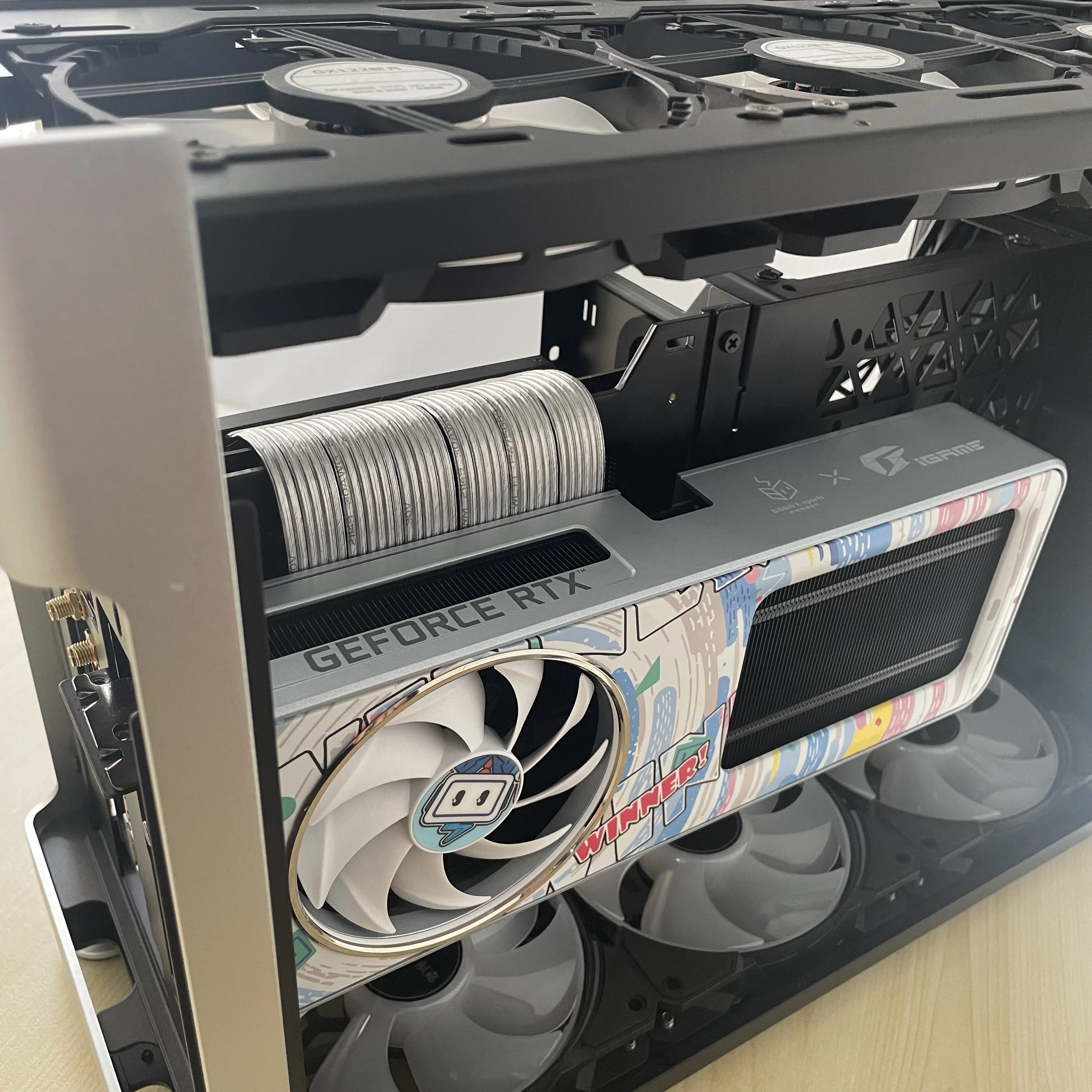

Chasis Compatible:A4 ITX chasis personalizado
Limitación de uso:PCIE 4,0 tiene altos requisitos en el equipo, y la señal se deteriorará siempre que el cable de extensión esté conectado. Este producto no garantiza la velocidad total de PCIE4.0. Si el equipo está envejecido, la señal es mala o el medio ambiente es malo, úsalo a una velocidad más baja GEN 3,0.
Restricciones:Solo para la placa base ITX y su instalación de mini chasis compatible. No son compatibles con tarjetas gráficas o placas base antiguas de más de cuatro años.
Soporte:RTX 4090 RTX3060 RTX3060Ti RTX3070 RTX3080 RTX3090 GTX1080, GTX1080Ti, RTX2060, RTX2070, RTX2080Ti, RX570, RX VEGA RX590, RX5700, etc. Compatible con todas las tarjetas gráficas producidas después de 2015.
ADT-LINK Número de producto:
| Modelo a escala | Descripción | Ancho de banda |

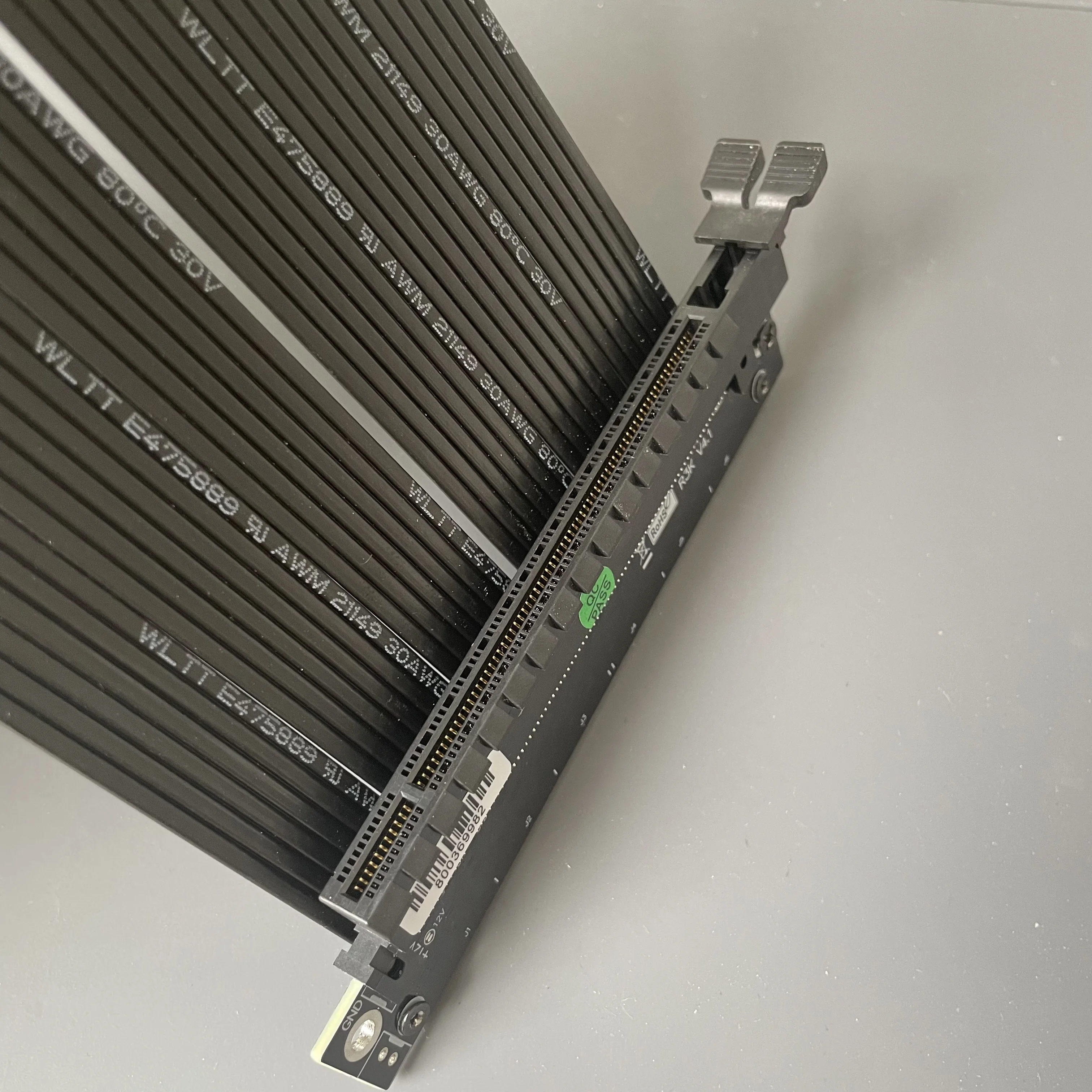

| M33JK-BK-4.0 | X16 4,0 doble reverso negro(2022 nuevo, versión extranjera) | PCIe x 16 |
| M33JK-SI-4.0 | Versión extranjera | PCIe x 16 |
| R33JK-BK-4.0 | (2022 nuevo) | PCIe x 16 |
| R33JK-SI-4.0 | (2022 nuevo) | PCIe x 16 |
| K33JK-SI-4.0 | (2023 nuevo) | PCIe x 16 |
| K33QK-SI-5.0 | (2023 nuevo) ConRedriver (Repetidor IC) | PCIe x 16 |
Longitud del Cable Descripción:
La versión dual inversa 4,0 de la placa PCB es relativamente grande. Si actualiza de 3,0 a 4,0, la longitud de la línea debe añadirse en aproximadamente 0,2 ~ 0,5 cm. Por ejemplo, la longitud de la línea original 3,0 es de 18,5 cm, y la longitud de la línea de la actualización a 4,0 debe ser de 19cm.

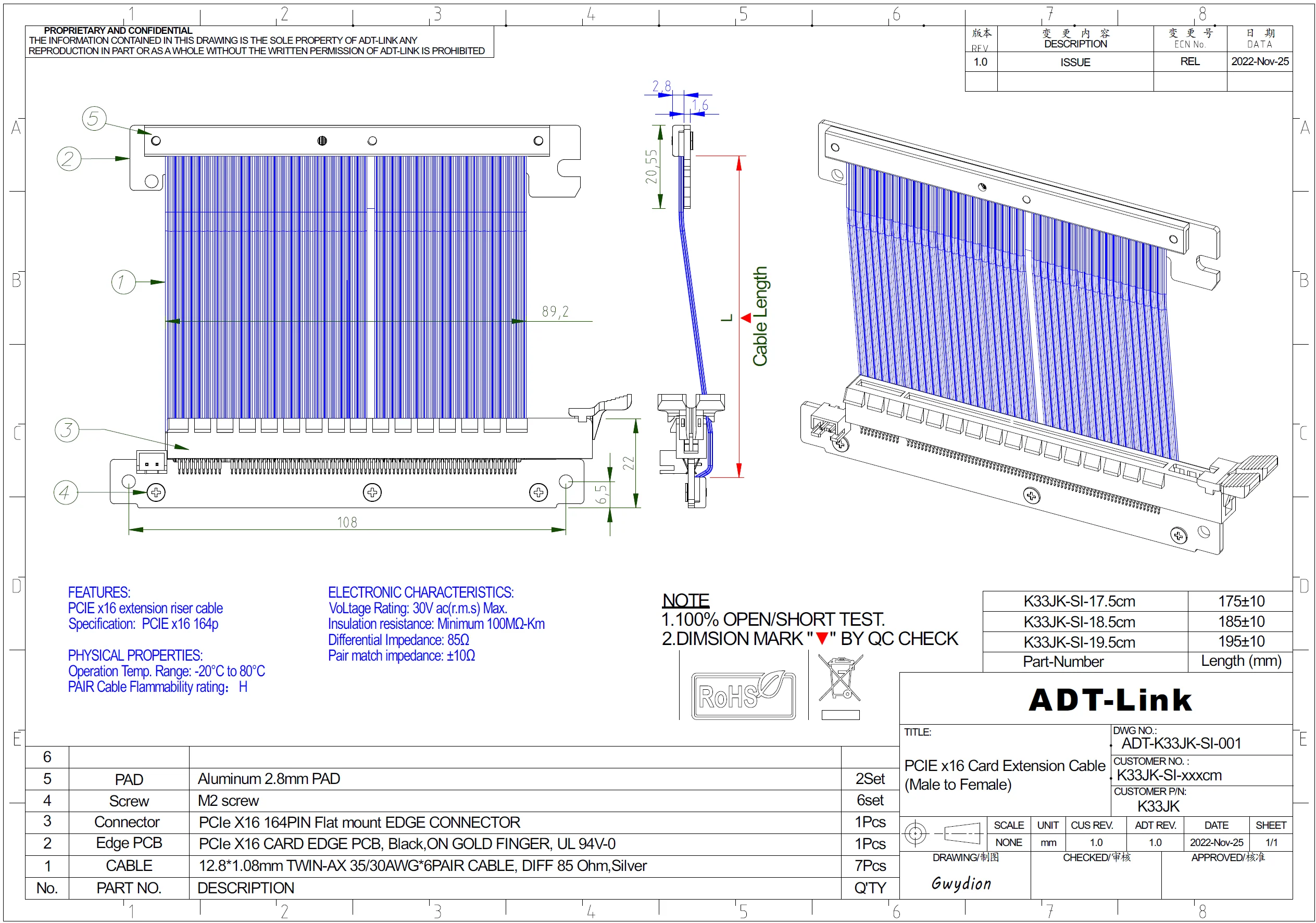

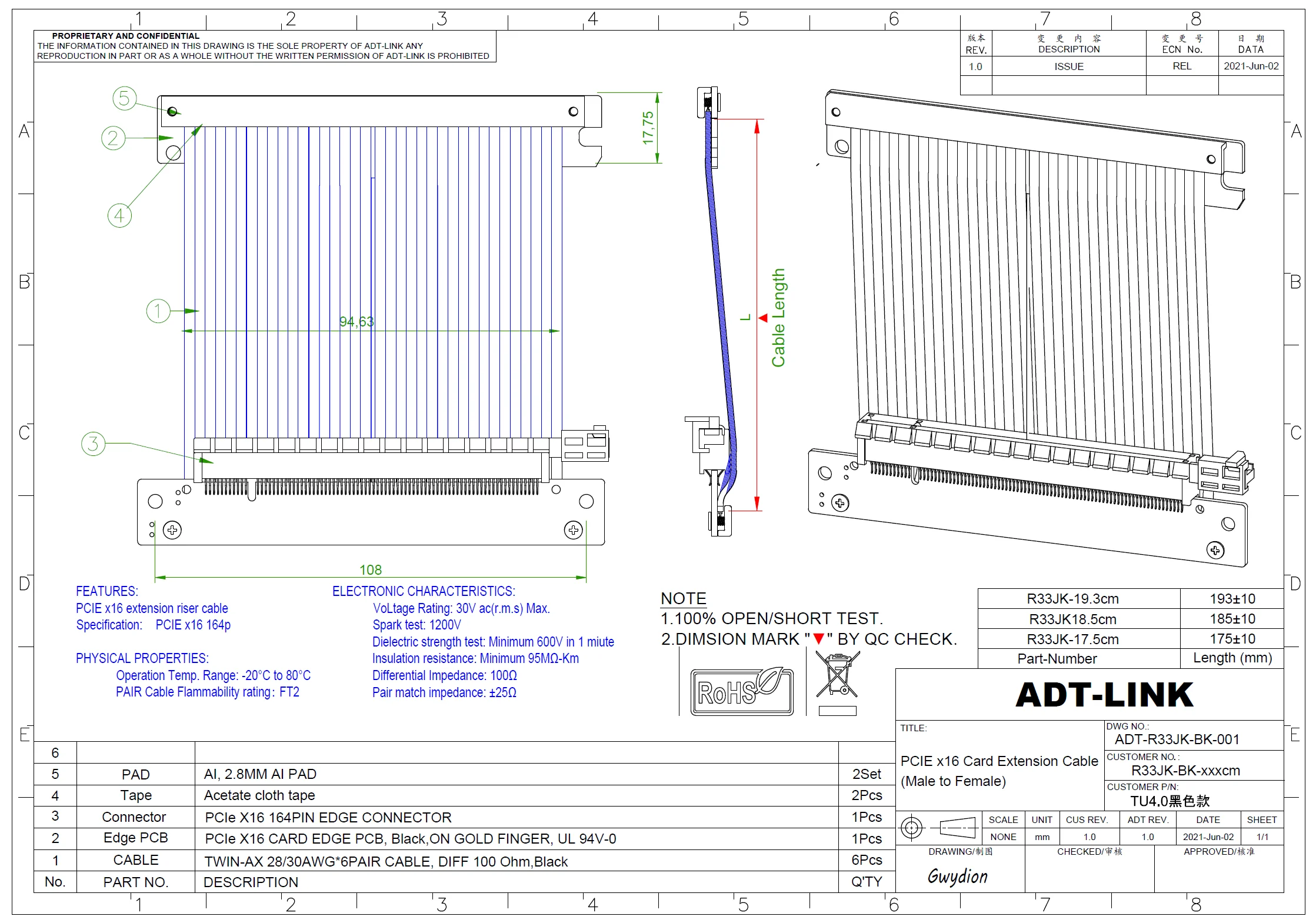

La longitud del cable se refiere a la parte del cable visible. No incluye la PCB ni las longitudes del conector. Para saber la longitud del cable, consulta la flecha roja en la figura a continuación.

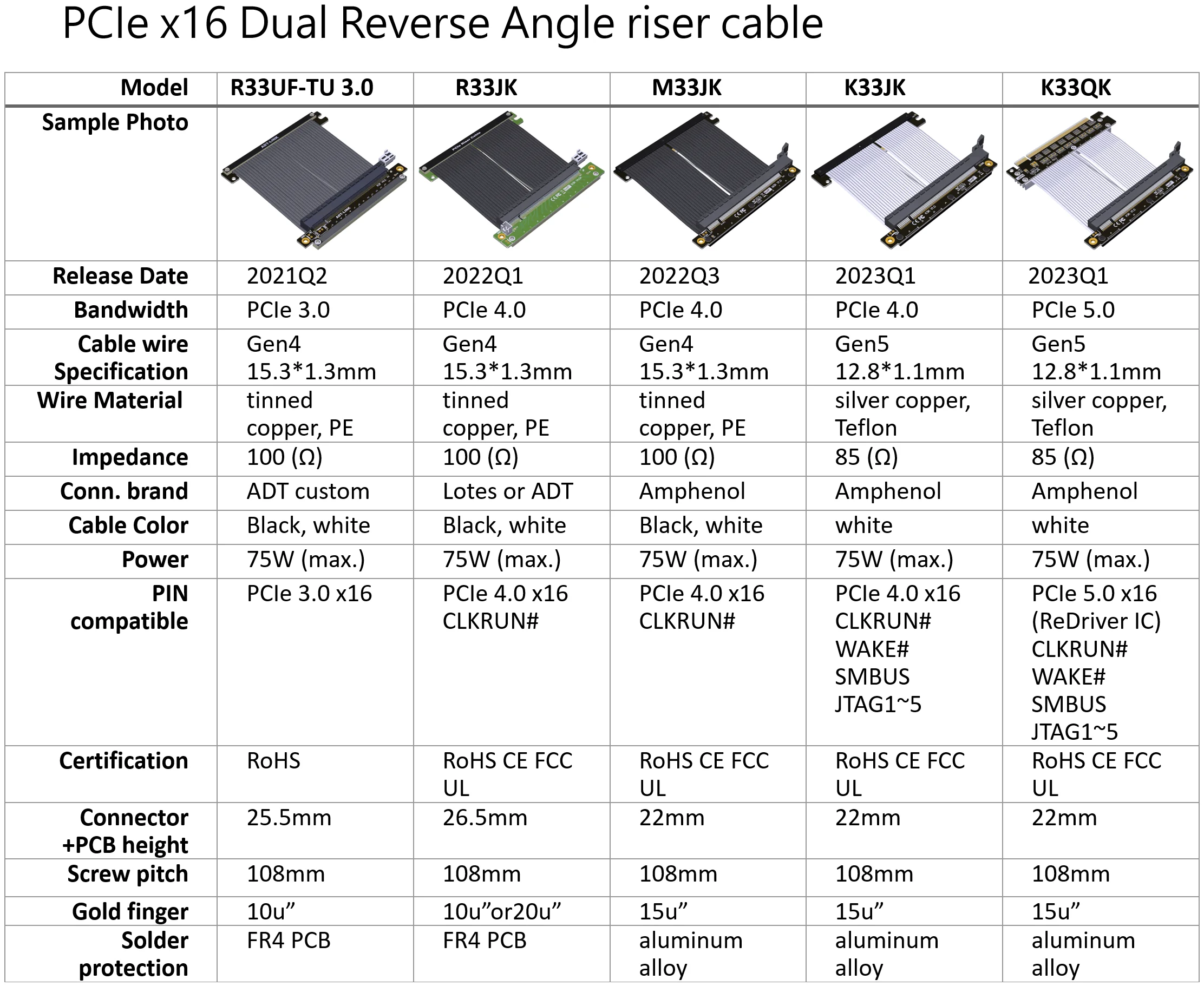

ADT-LINK ventajas de los nuevos modelos
P & A:
¿Hay algún blindaje EMI para el Cable?

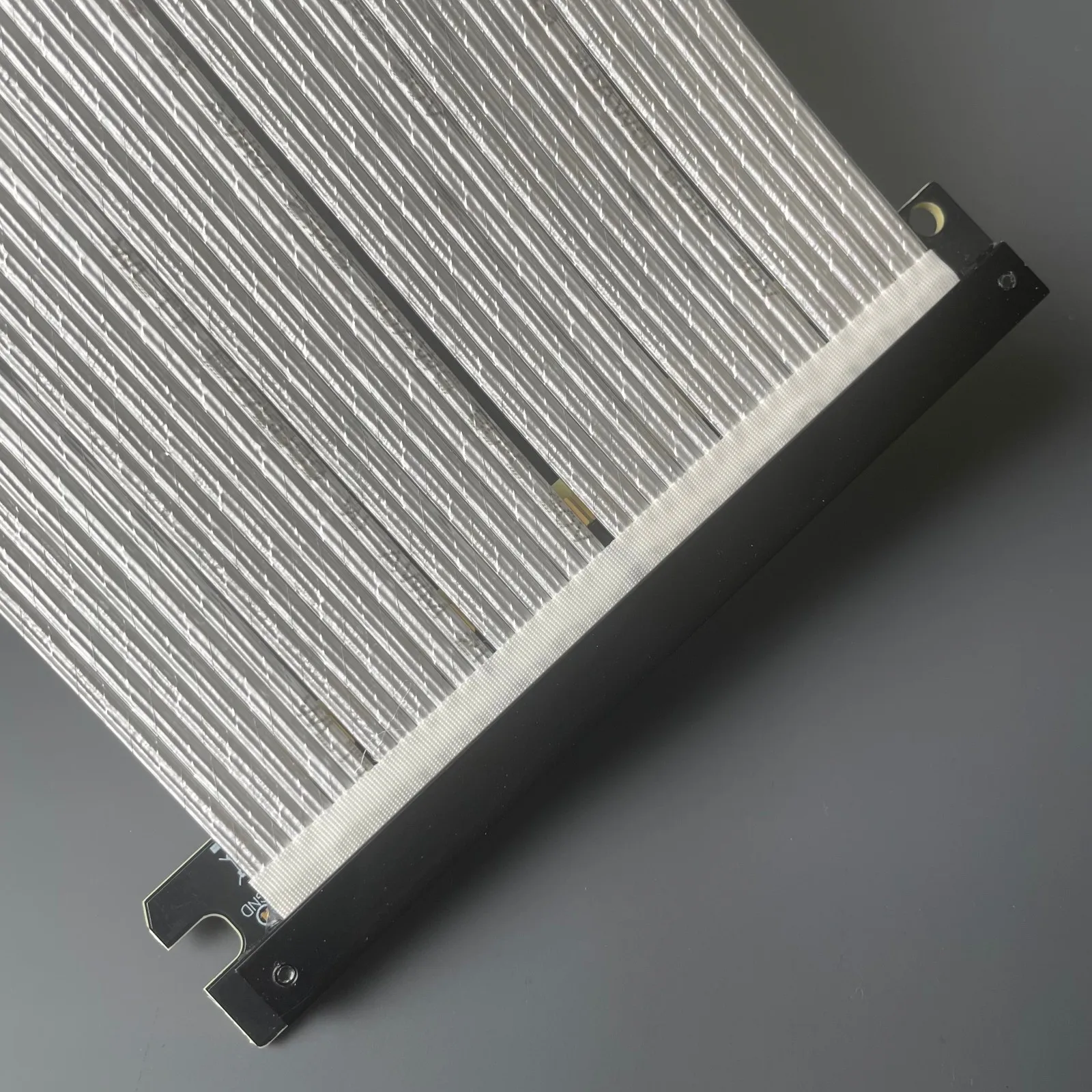

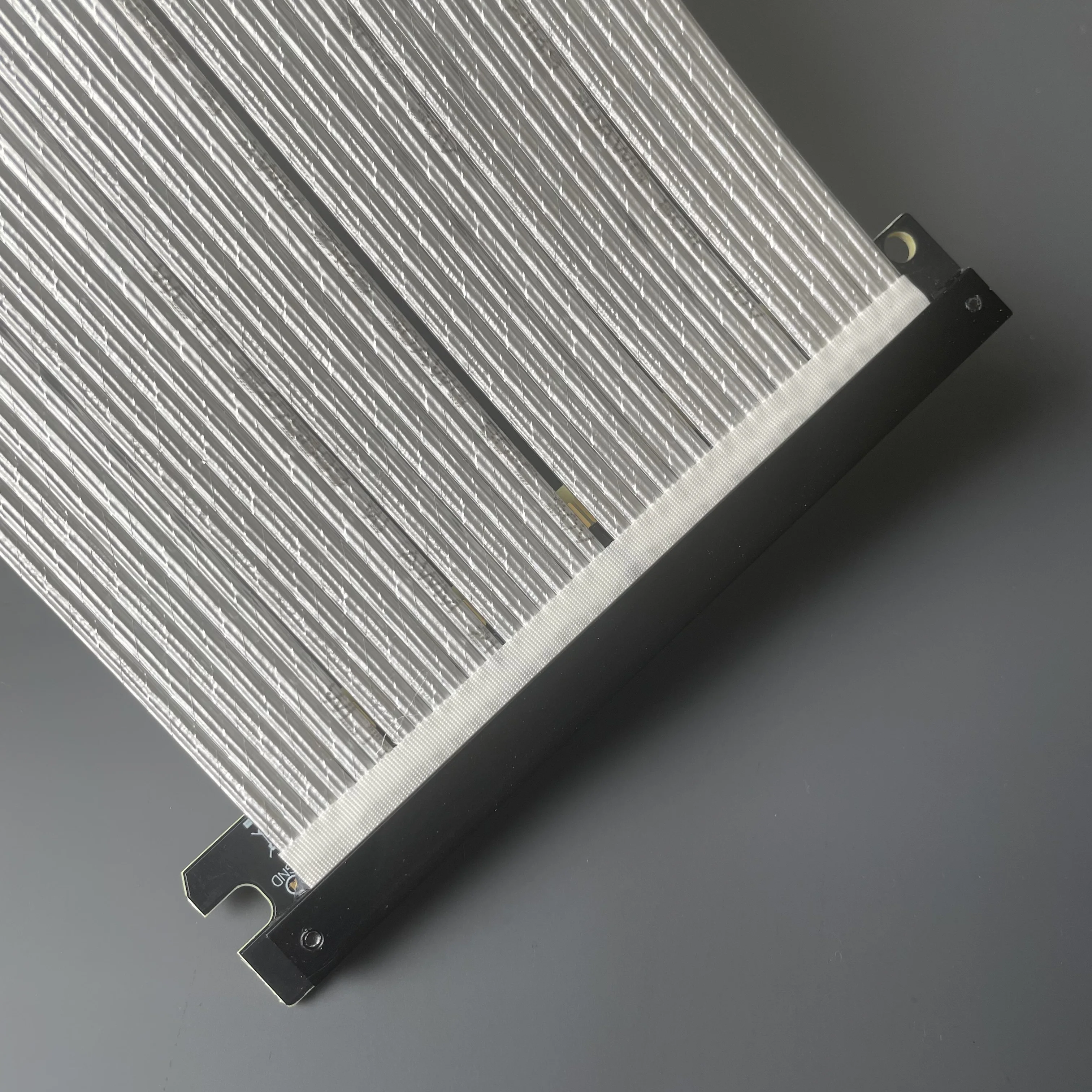

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar la perturbación y la degradación del rendimiento, Y reduce el peso del extensor.
.
Ventajas del producto:

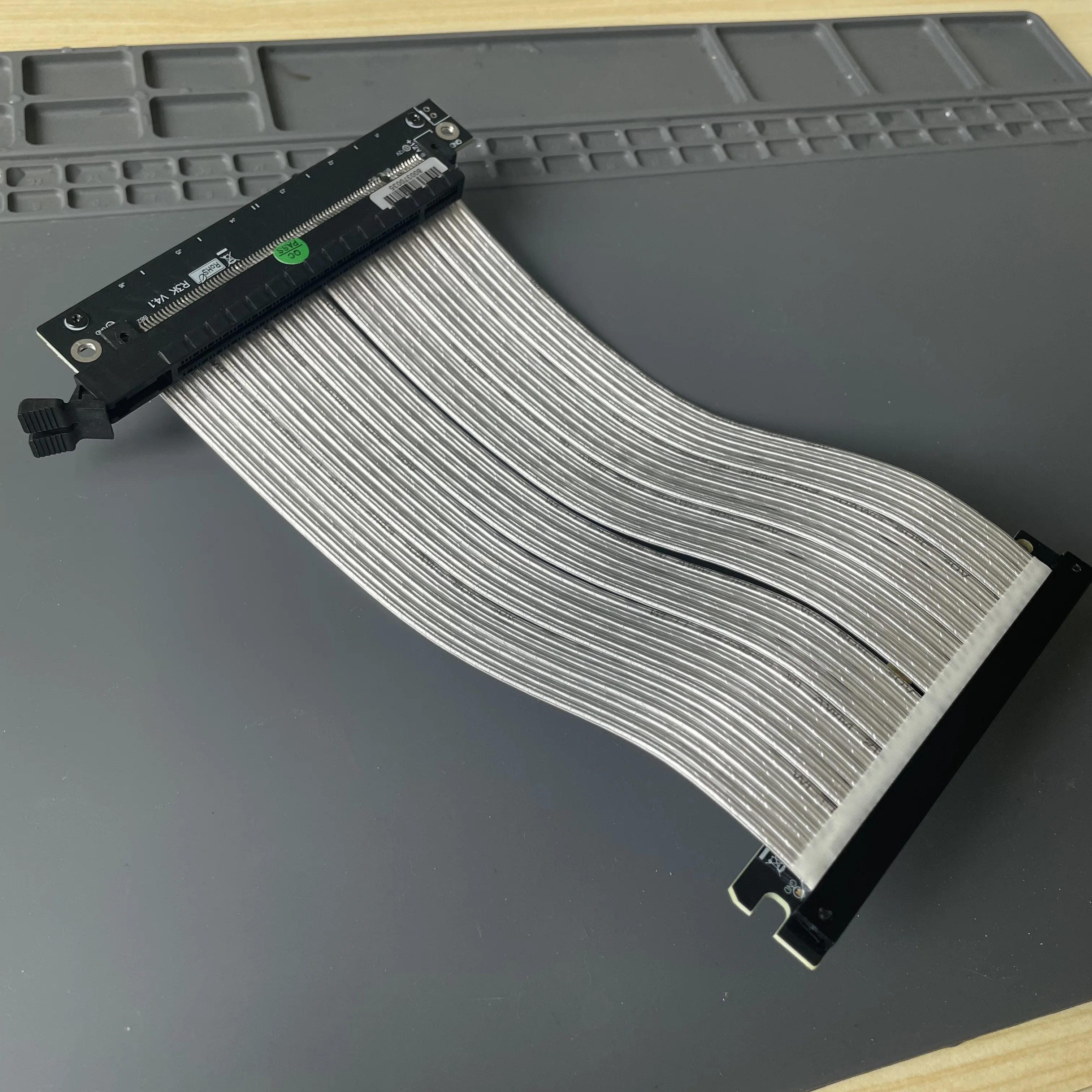

2) ¿El cable es suave? ¿Es flexible?
El cable se puede doblar y doblar sin afectar el uso. Está prohibido tirar de la torsión
3) ¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O está atascado o no funciona?
Conectado al cable de extensión de la tarjeta gráfica el rendimiento es insuficiente o anormal, hay tres problemas comunes:

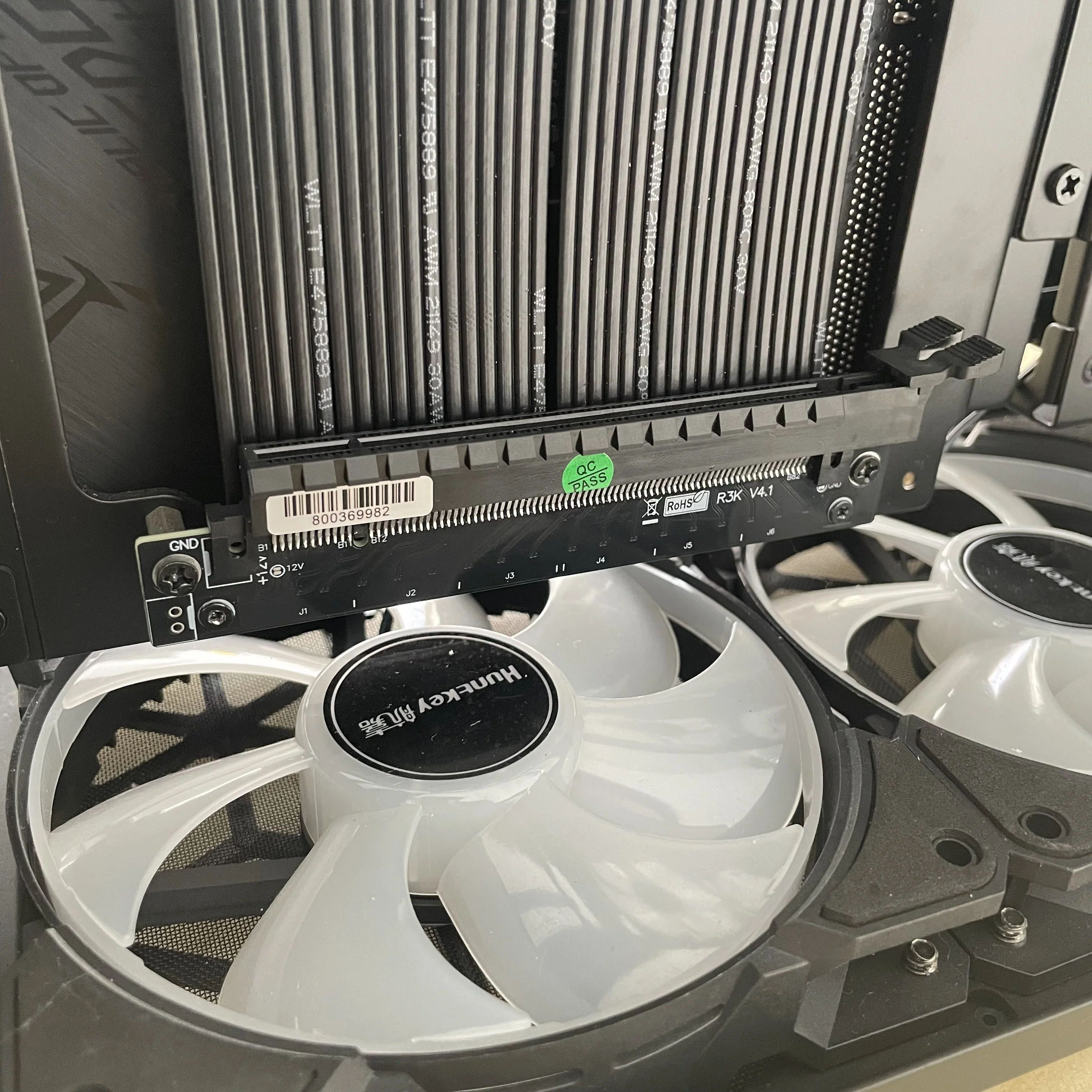

1. El cable de extensión está ensamblado incorrectamente. El cable de extensión de tarjeta gráfica debe instalarse en la ranura de tarjeta gráfica más cercana a la CPU.

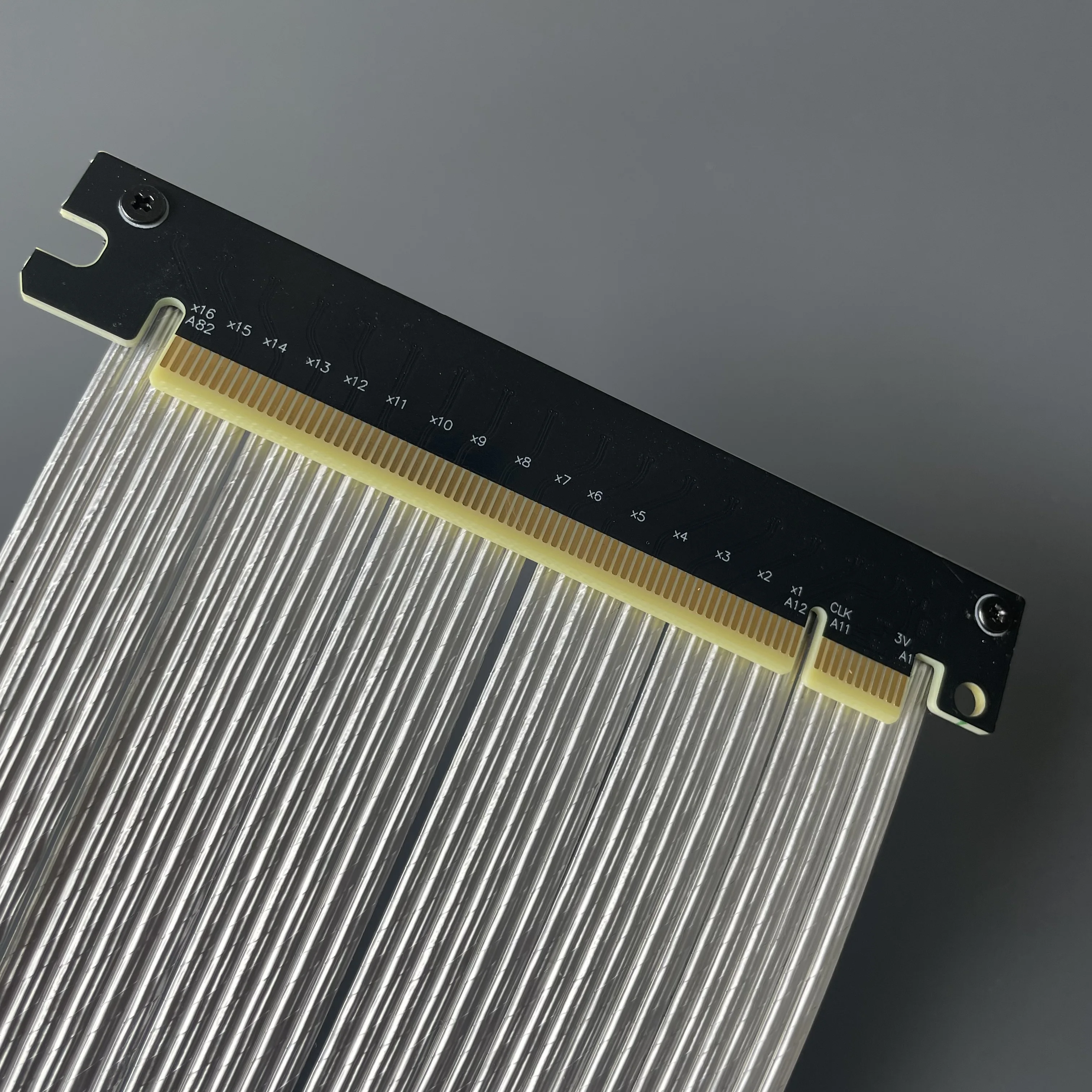

2. El terminal de la ranura del dedo dorado o la placa base de la tarjeta gráfica no está en buen contacto u óxido, lo que resulta en un pegado lento, el punto de contacto del dedo dorado debe estar limpio.
3. El envejecimiento de la placa base, la tarjeta gráfica envejecida, el equipo de más de 3 años no recomiendan el uso del cable de extensión. El envejecimiento o la señal del equipo es pobre, ralentiza el uso.

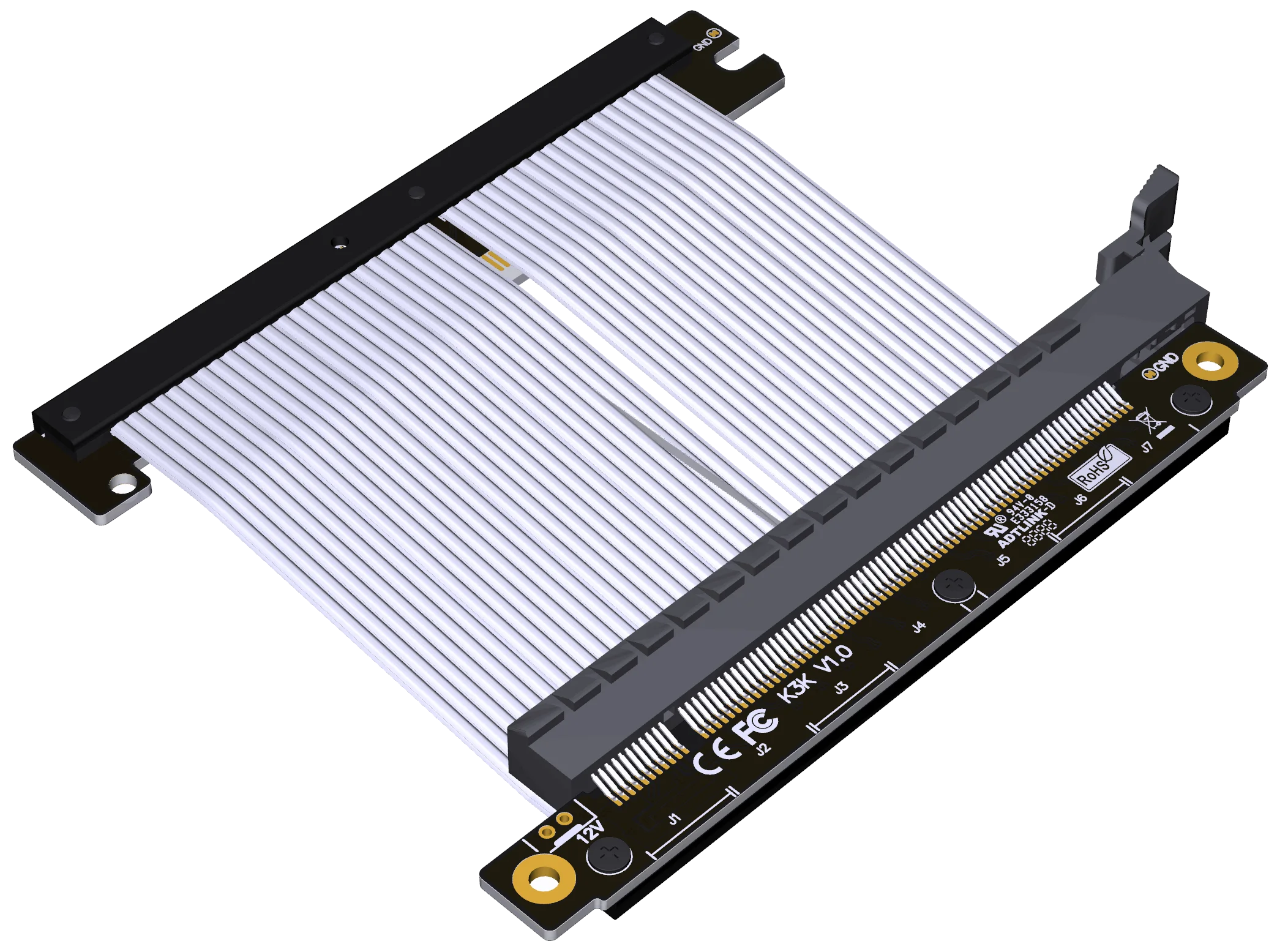

4) ¿modelo K33QK con chip y K33JK sin diferencia de chip?
Todos los productos de la Serie K usan cable PCIE5.0, pero teniendo en cuenta que la atenuación de la señal aún puede no cumplir con los requisitos de PCIe 5,0 después de agregar el cable de extensión, los productos Modelo K33QK tienen chips. Usando el repetidor IC de señal de recontrolador PS7101 PCIe 5,0 de Taiwan PHISON, este chip se ajusta y compensa para regenerar señales para evitar fallos de señal causados por una pérdida excesiva de cable
¿El Cable elevador soporta PCIe 5,0?
Modelo K33QH/K33QF/K33QK repetidor de señal de recontrolador PS7101 PCIe 5,0 de Phison (Repetidor IC), este chip puede regenerar la señal para mejorar su calidad de señal. Para reducir la tasa de error de la transmisión de la señal, el diagrama de referencia es el siguiente:.
Conexión de descarga de Documento Técnico 5,0
http:/www.adtlink.cn/download/adt_k33xx_3d.zip
http:/www.adtlink.cn/download/adt k33xx schematic.pdf
http:/www.adtlink.cn/download/adt-cable 24p 5,0 informe de prueba. Pdf
http:/www.adtlink.cn/download/adt-cable 24p 5,0 especificaciones. Pdf
