Descripción
Ventas directas de fábrica ADT, excelente rendimiento del producto, productos de excelente reputación, entrega de prueba de potencia de inspección completa al 100%
Marca de la empresa:Enlace ADT
Modelo de producto:F47SF, F47SM, F47SD

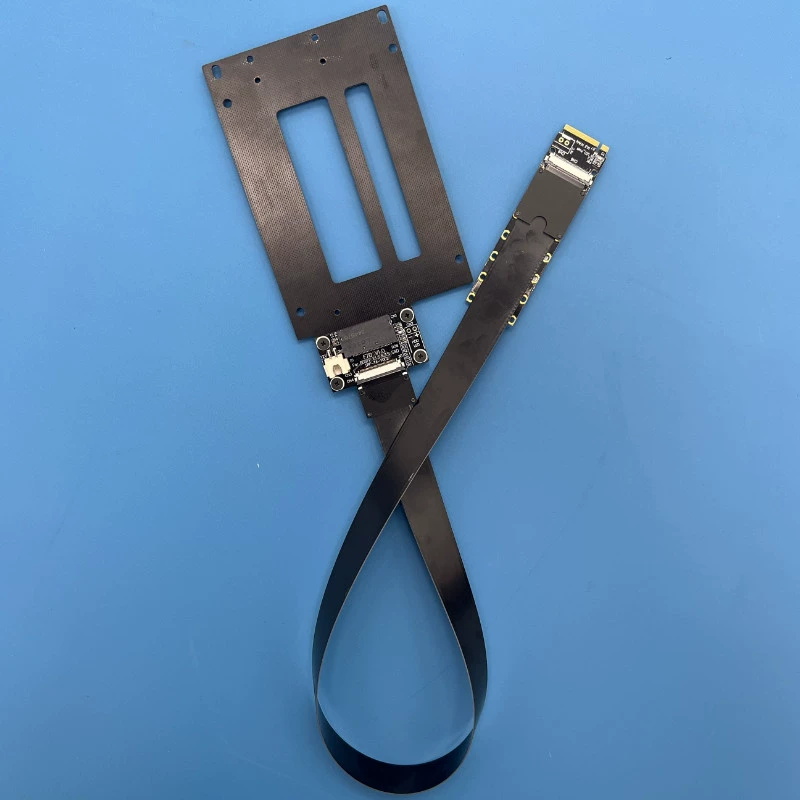

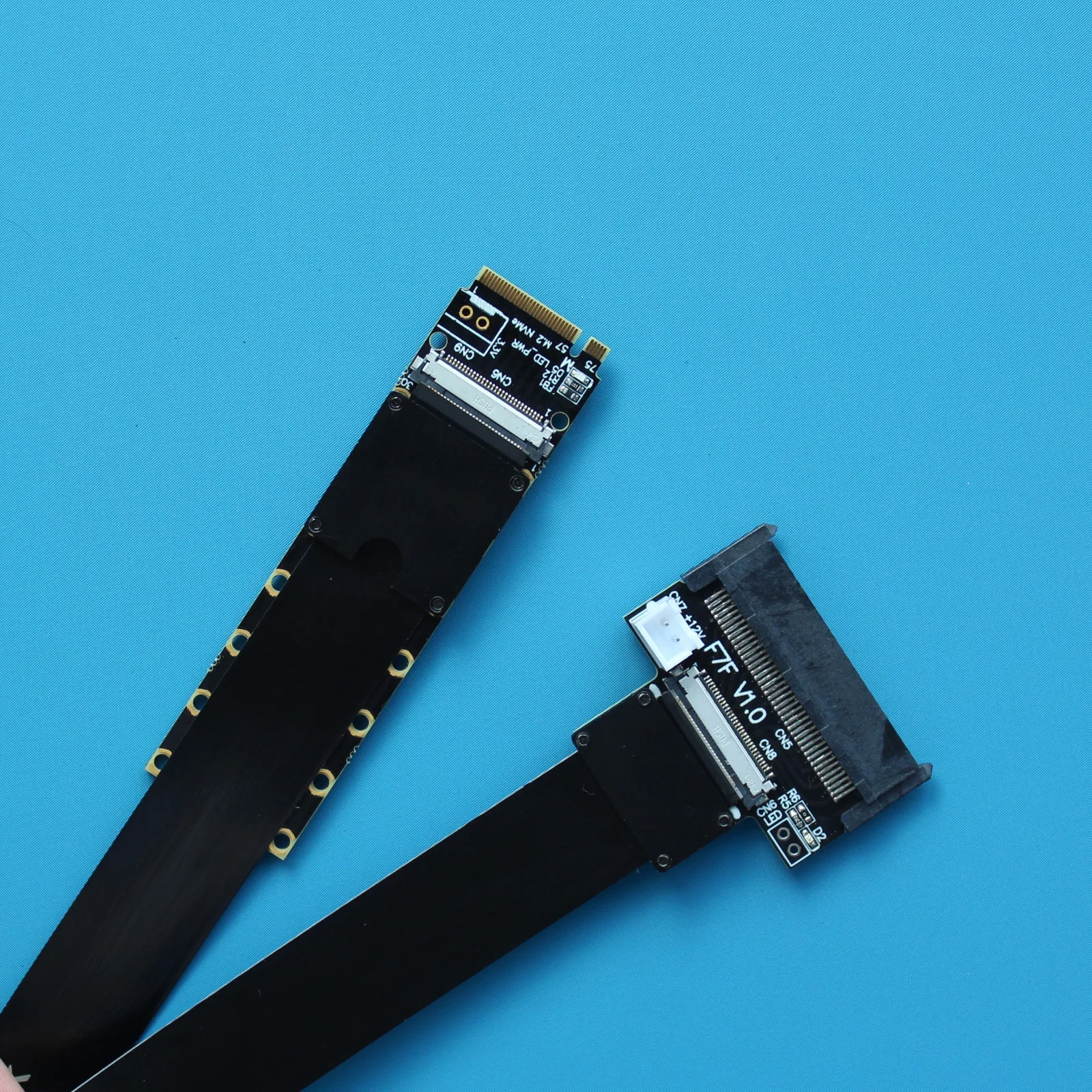

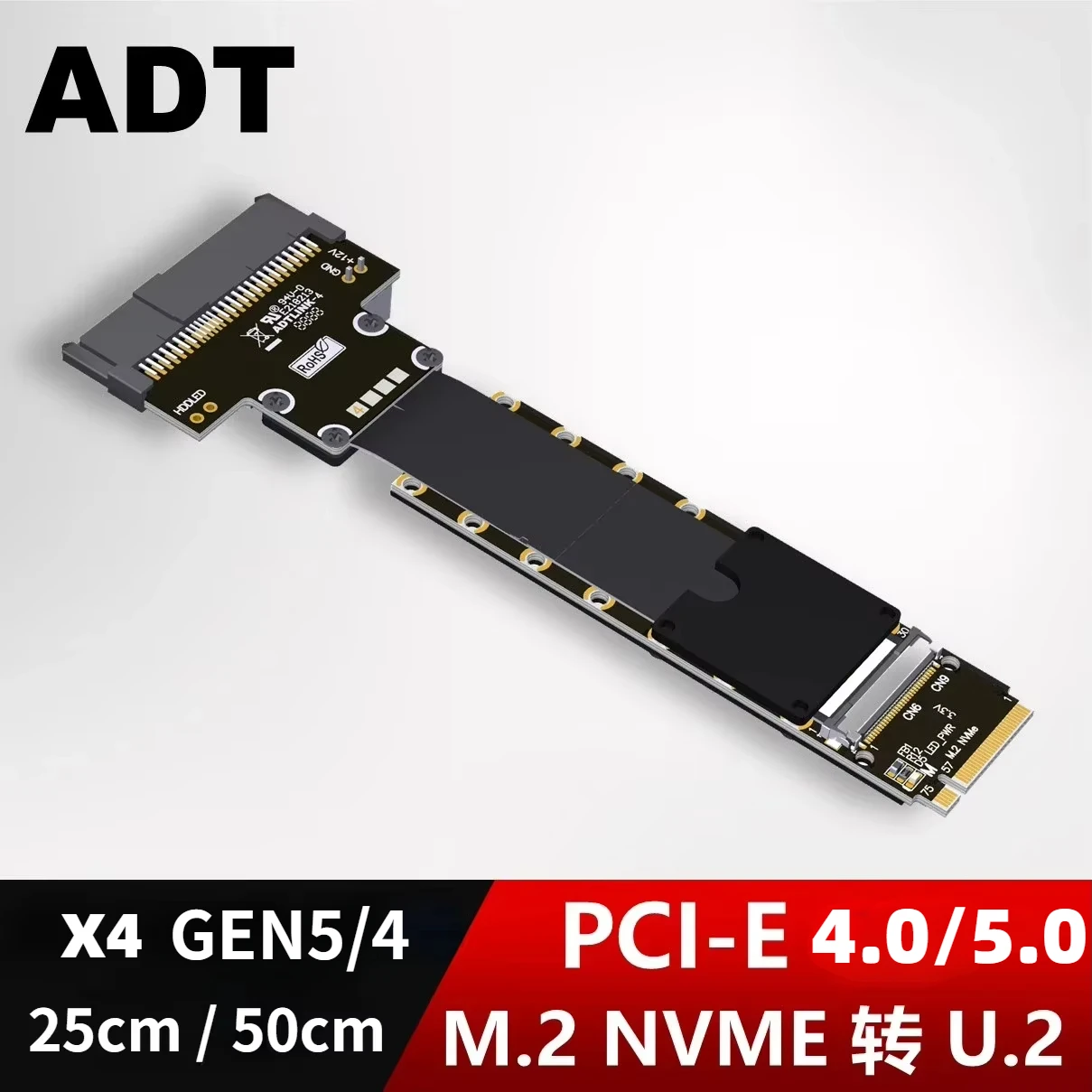

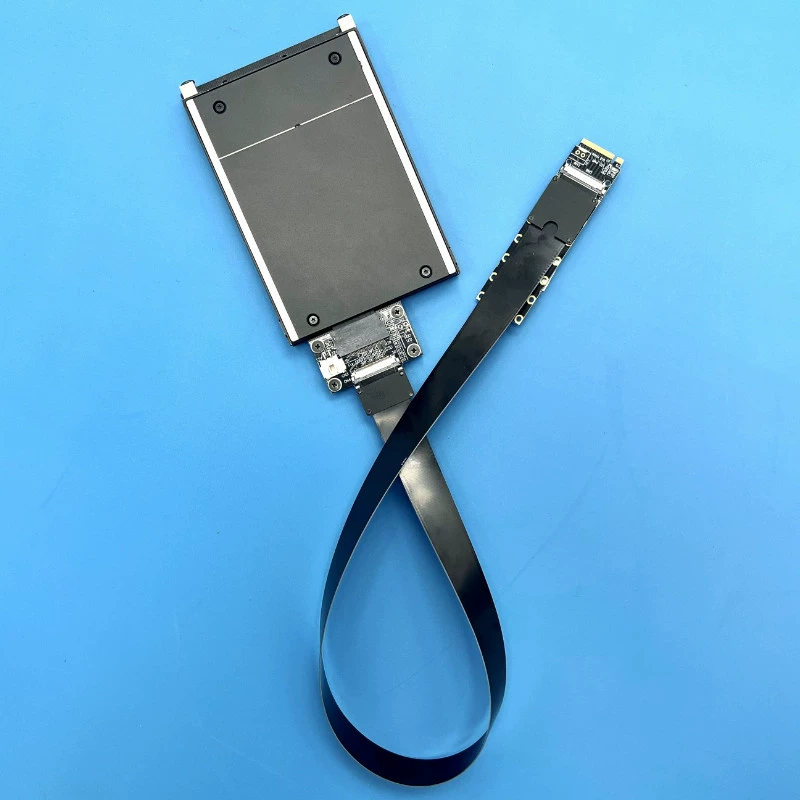

Nombre del producto:Cable de extensión M.2 NVMe SSD a U.2 SFF8639
Longitud del cable:25cm, 50cm
Banda de banda de velocidad:PCIe 5.0x4 gen5 128G/bps, compatible con versiones anteriores de gen3 gen4
Restricciones de compra:Solo para que ingenieros profesionales especificen la compra, no apto para uso ordinario, no se puede utilizar, los compradores normales no compran.
Descripción del número de pieza:
Número de piezaDescripciónAncho de banda (máx.)F47SFM.2 key-M NVMe a U.2 SFF8639 girar férula de 180 grados verticalcables de extensiónPCIe 4.0 x4 (64G/bps)F47SMM.2 key-M NVMe a U.3 SFF-TA-1001 girar férula de 180 grados verticalcables de extensiónPCIe 4.0 x4 (64G/bps)F47SDM.2 key-M NVMe a girar férula de 180 grados verticalcables de extensiónPCIe 5.0 x4 (128G/bps)Nota: Admite PCIe5.0, pero siempre que la señal del cable de extensión se atenúe, este producto no garantiza la velocidad máxima de PCIE5.0, el envejecimiento del equipo, la señal deficiente o el entorno deficiente, ralentice el uso.Descripción de la longitud del cable:

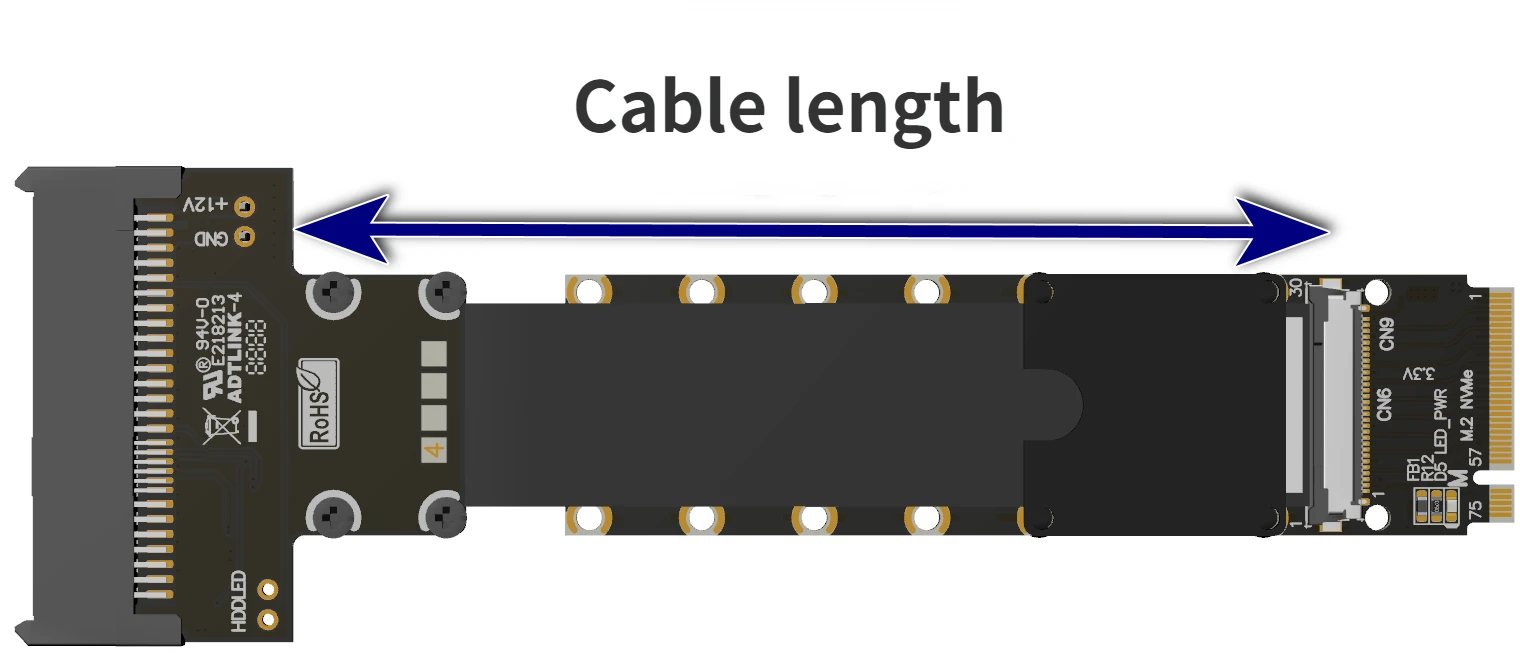

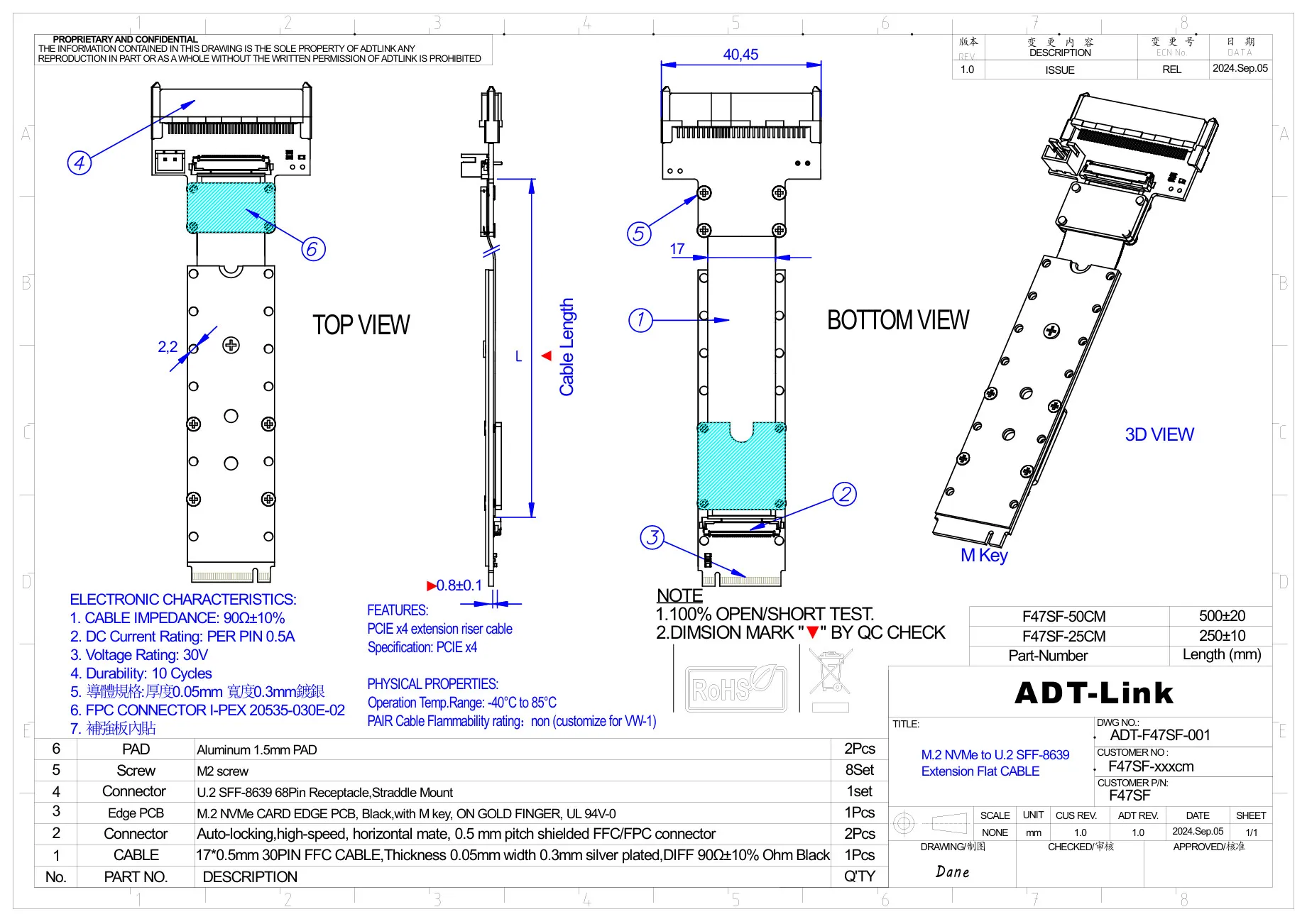

La longitud del cable en nuestra tienda se refiere a la parte del cable visual, excluyendo PCB y conector.Consulte la marca de tamaño de la flecha azul en la siguiente figura para conocer la longitud del cable.
Habrá un cierto error en la longitud de la línea, no dispare si le importa, la situación de error específica se refiere a la siguiente figura:

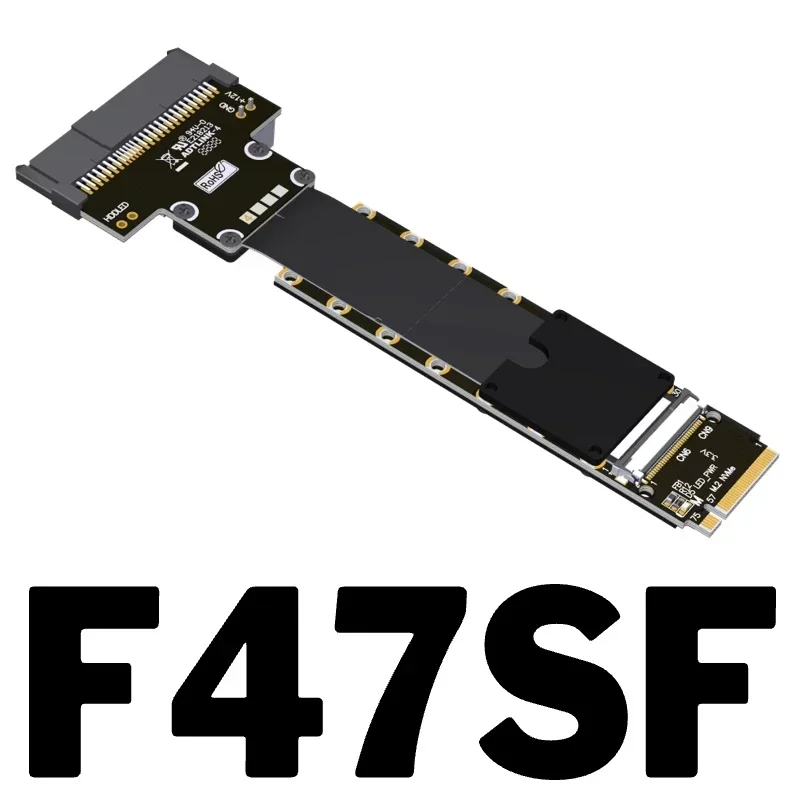

F47SF:

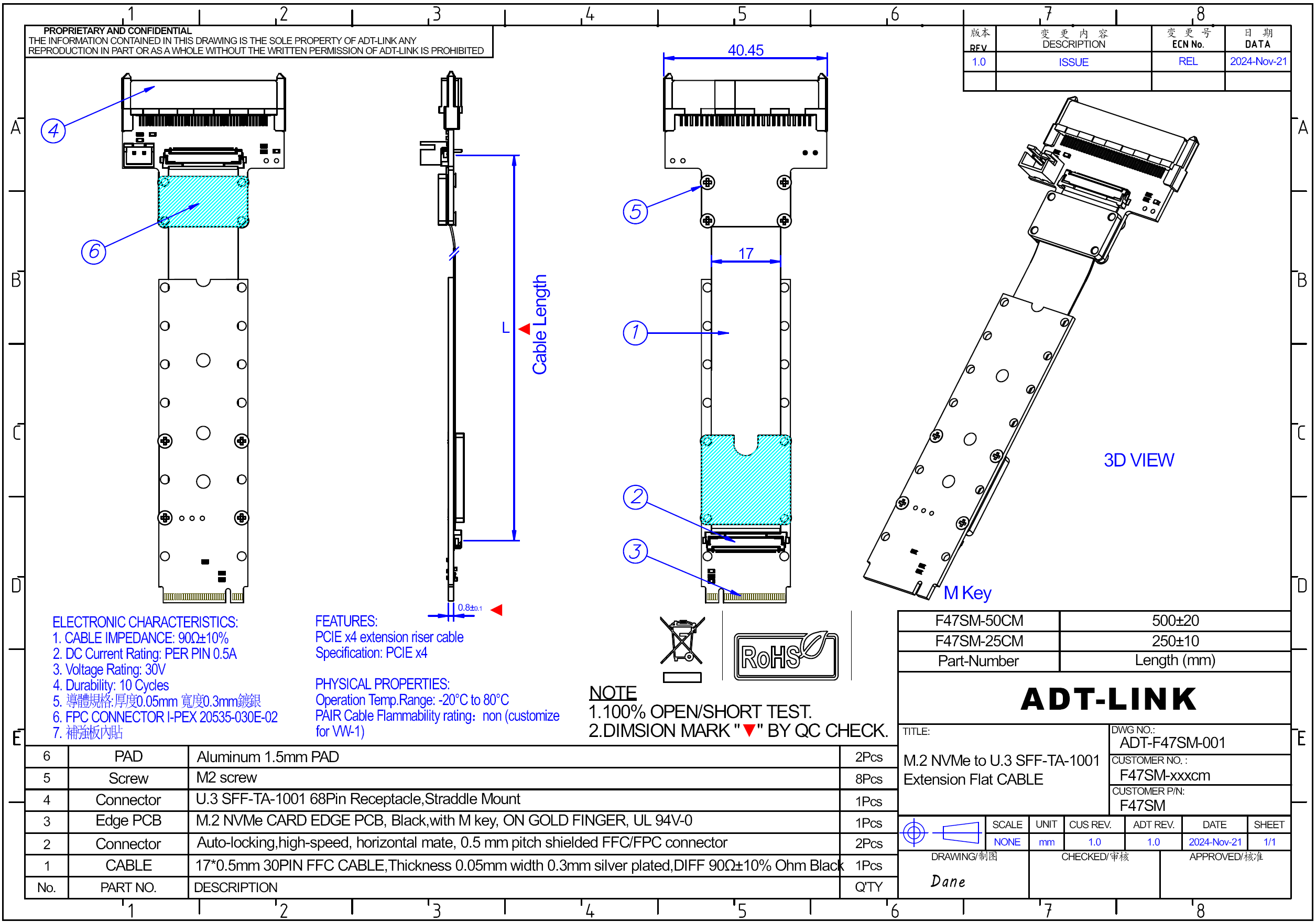

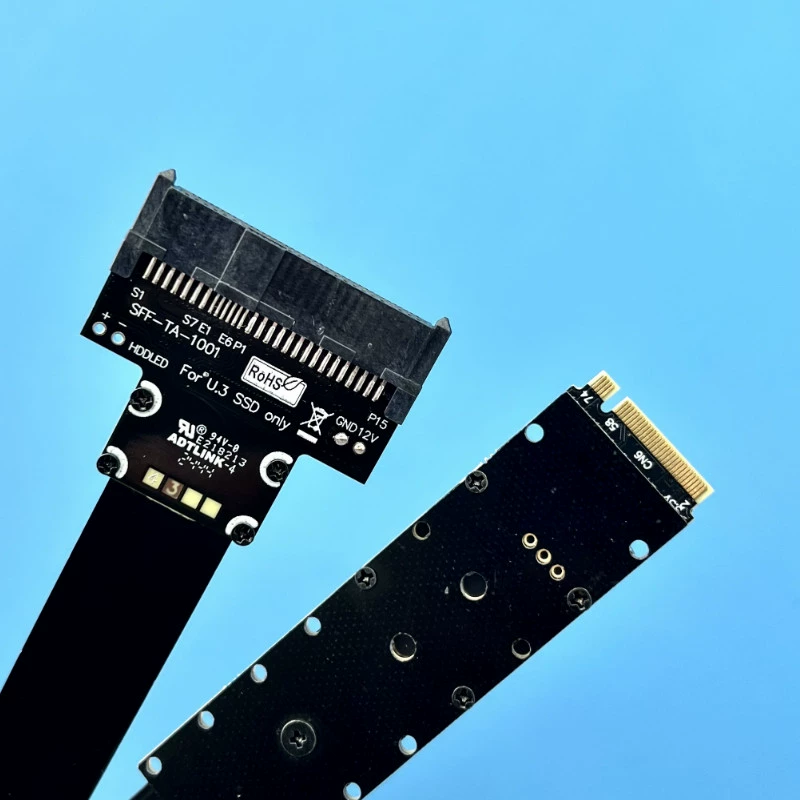

F47SM:

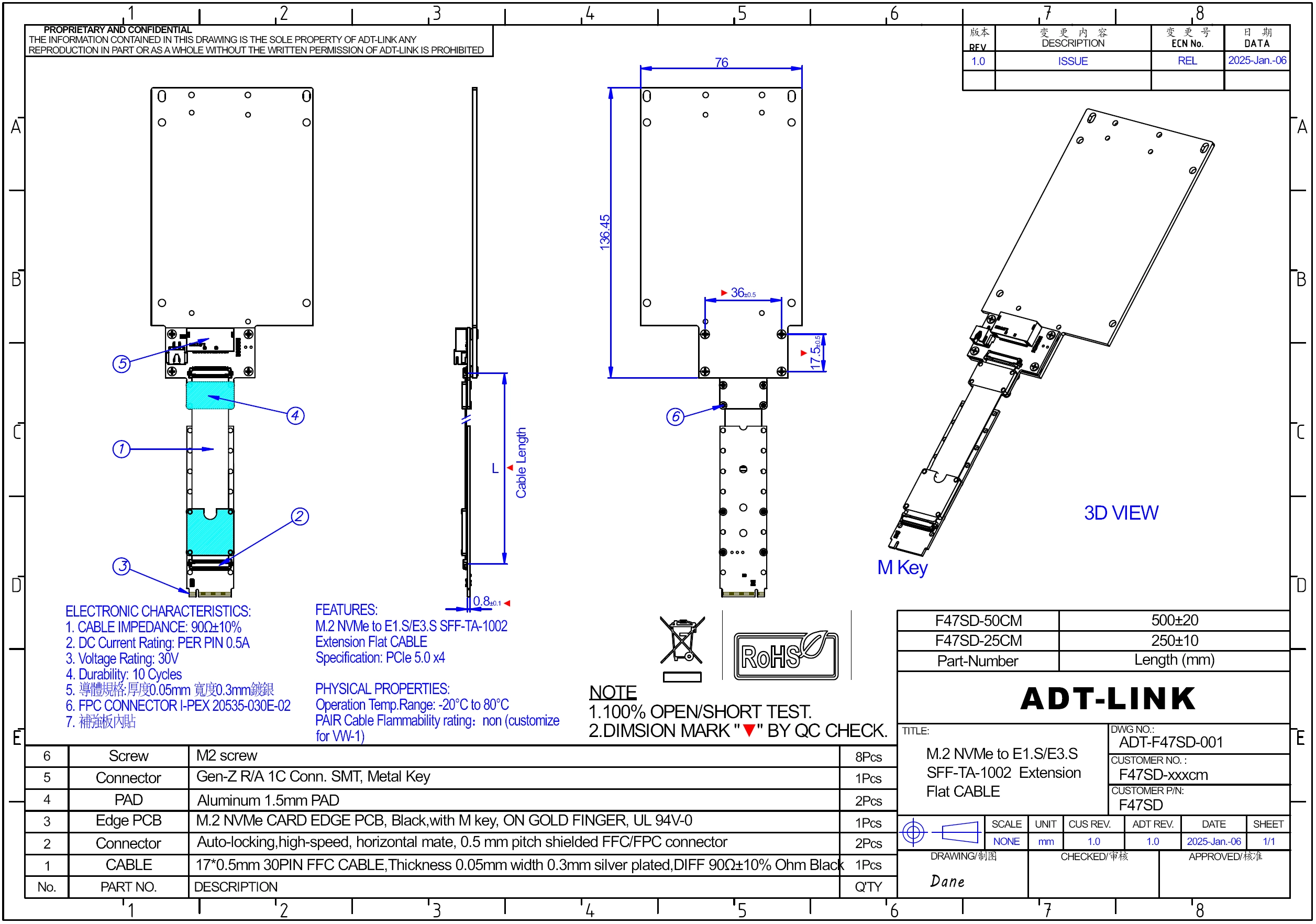

F47SD:
F47SF原☻:
F47SM原☻:
F47SD原☻:

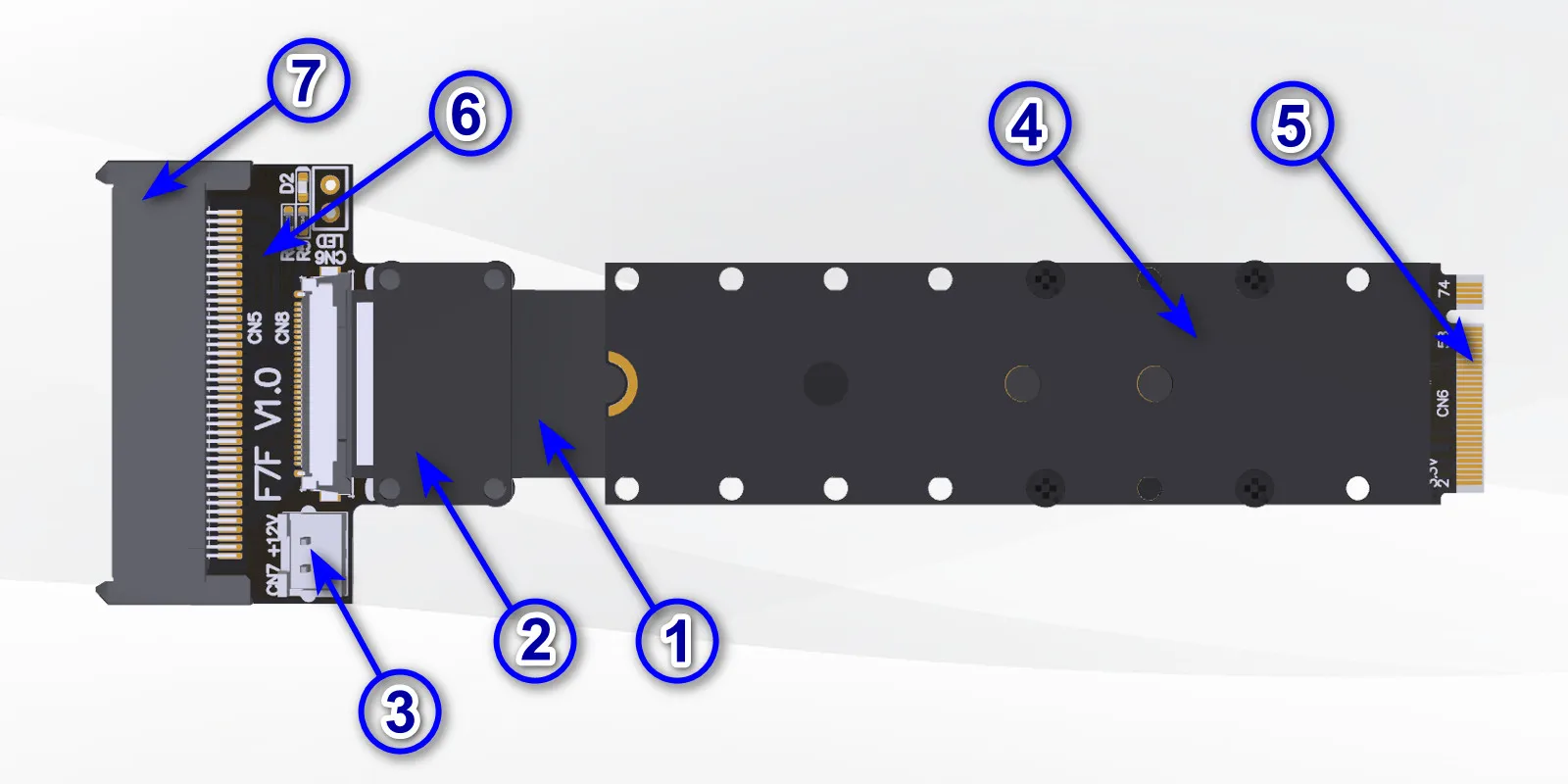

Ventajas del producto:

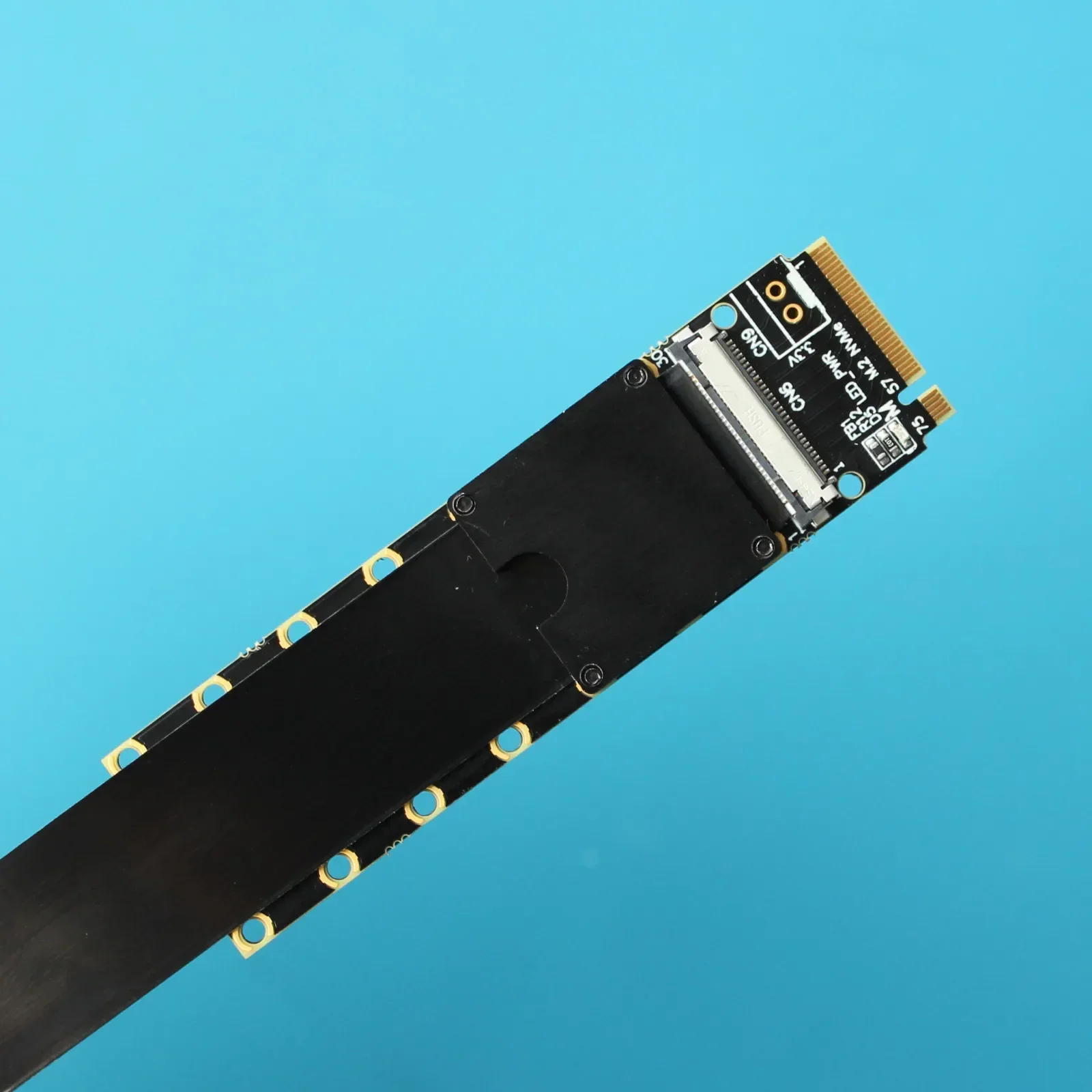

1.Cable certificado UL, protector de cobertura total con diseño de cable plano FFC de quinta generación, suave y duradero, espesor ultrafino de solo 0,5 mm.
2.El uso de refuerzo de junta de aleación de aluminio de 1,5 mm, para eliminar problemas de línea rota y caída, duradero, puede bloquear eficazmente interferencias y ruidos.
3.Conectado con una fuente de alimentación de 12 V, envíe un cable adaptador de corriente SATA.

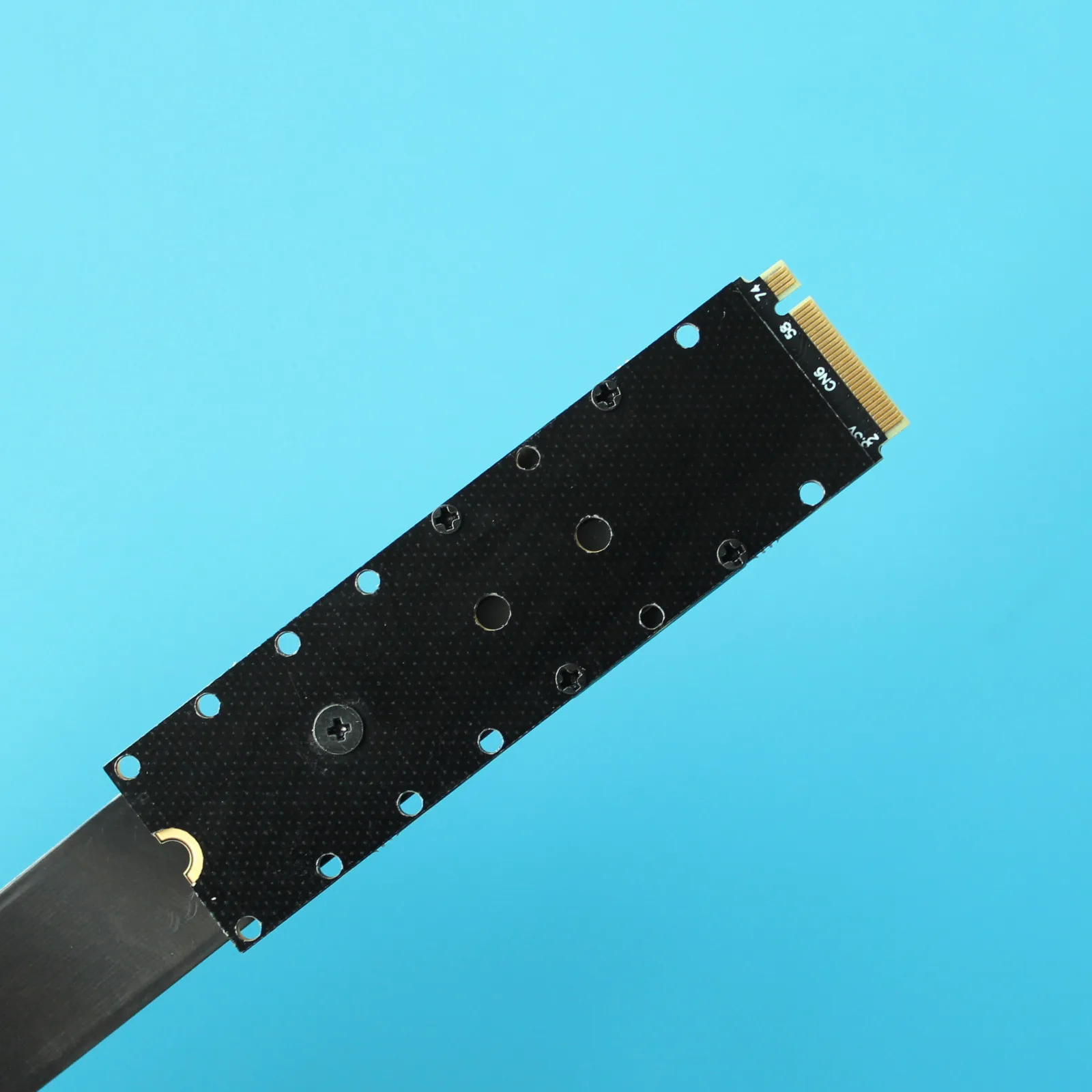

4. Agregue una placa fija de 0,8 mm para evitar la deformación y flexión de la PCB, lo que puede extender la vida útil de la placa PCB y ahorrar costos de reemplazo de hardware.
5.Placa PCB de cuatro capas certificada por UL, dedo dorado totalmente chapado en oro de 10 μ", buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por la pantalla azul del problema de muerte.
6.Placa PCB de cuatro capas certificada por UL, diseño avanzado, tecnología exquisita, estabilidad de la señal y rapidez, cableado excelente, buen aislamiento, placa de impedancia de alta frecuencia de hasta los estándares PCIe 5.0.

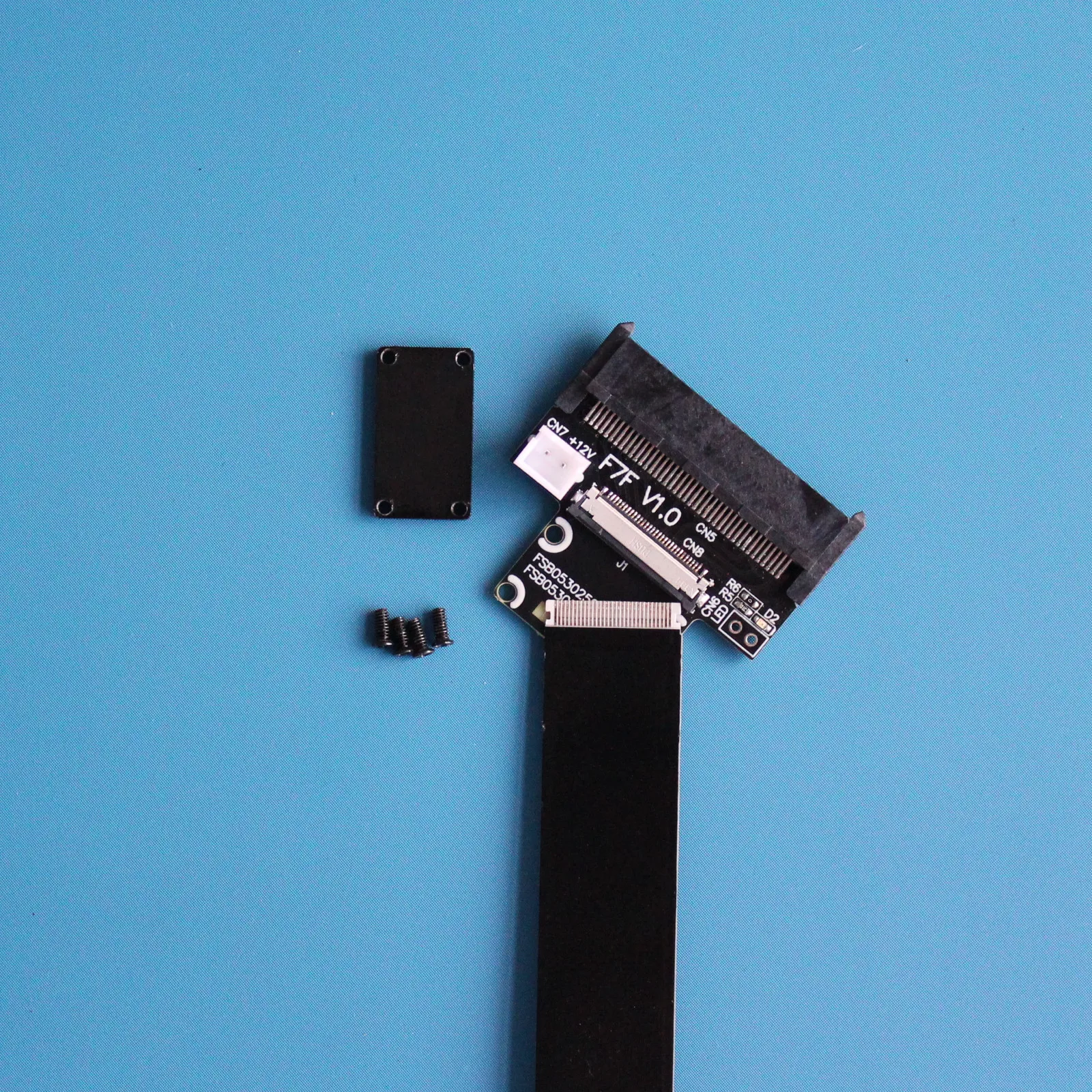

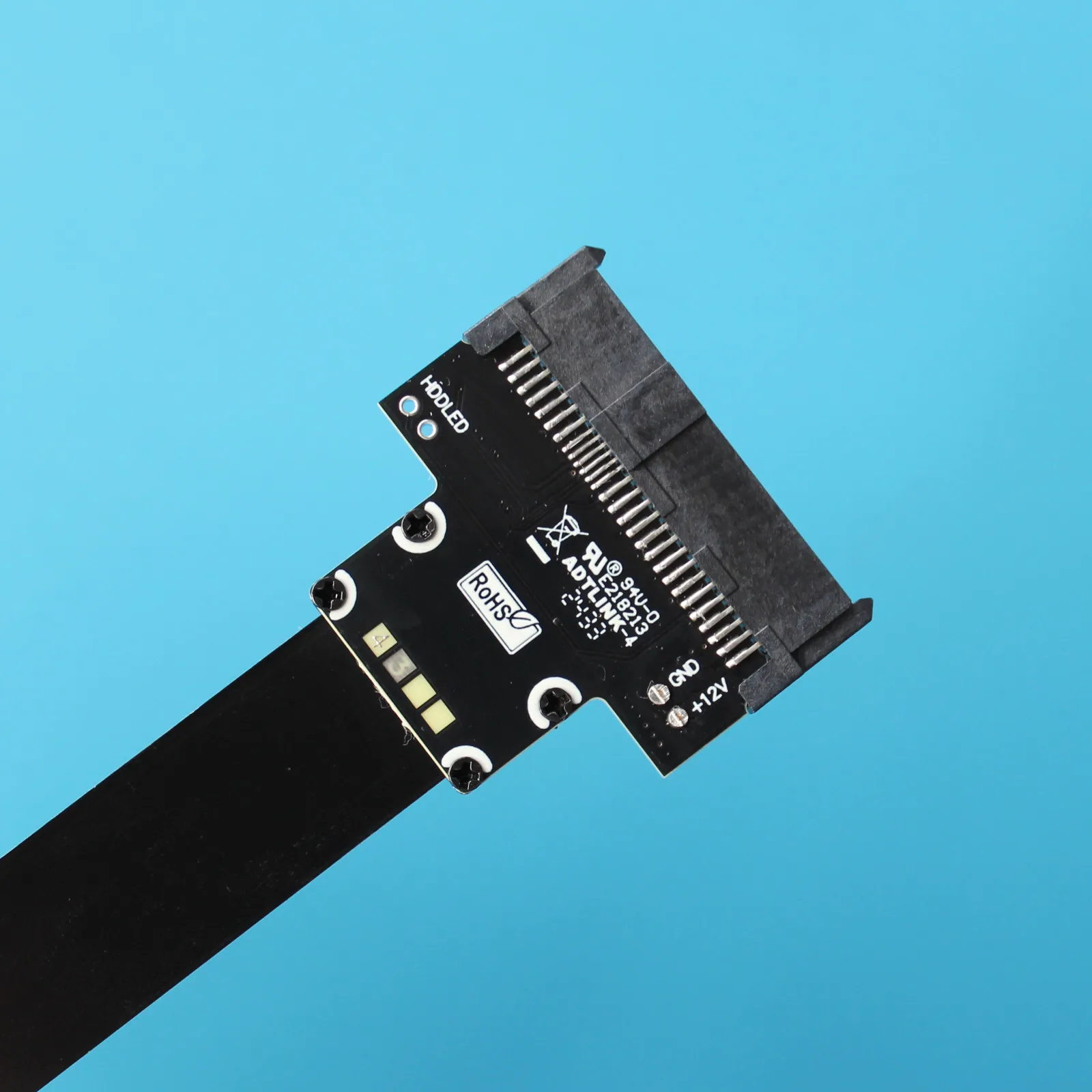

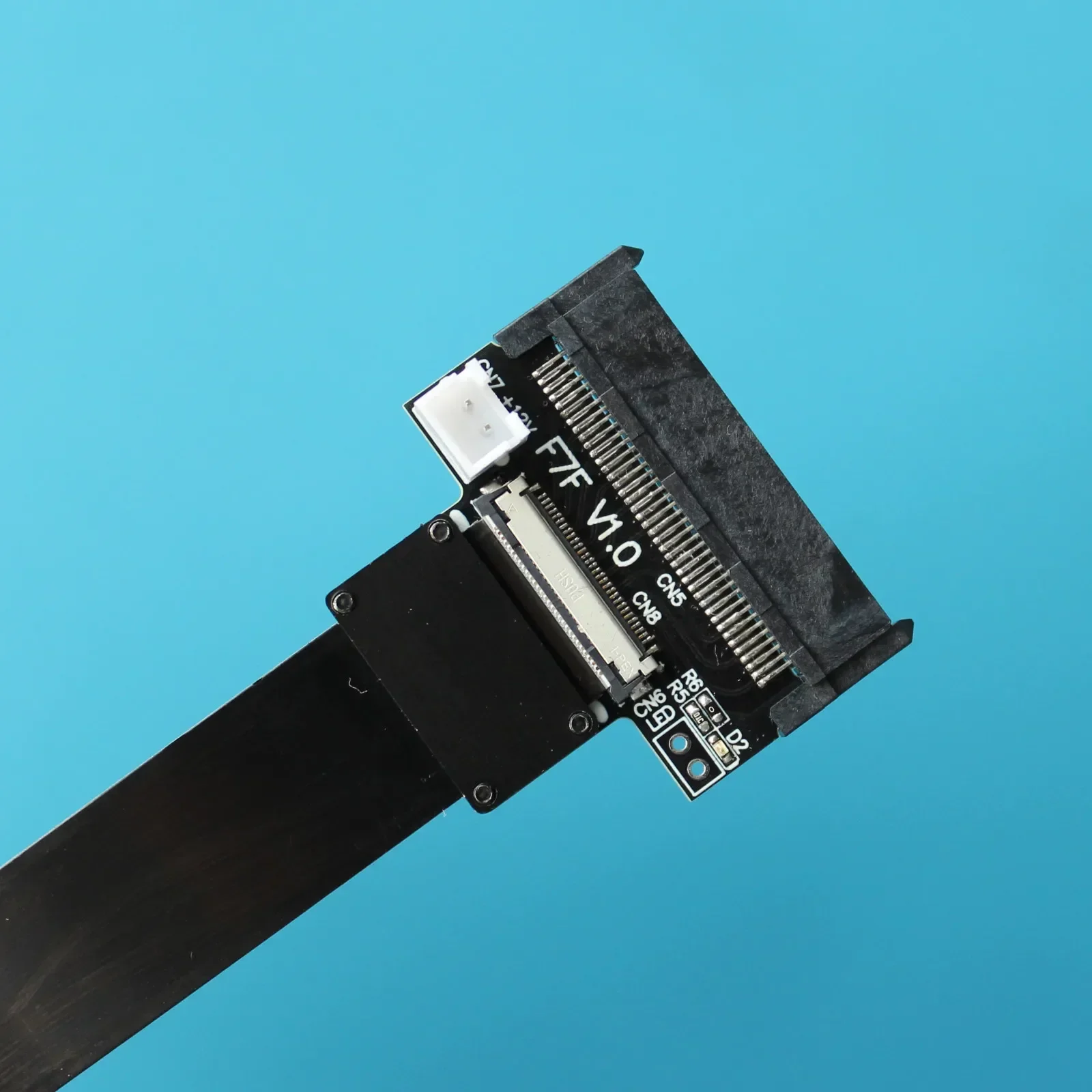

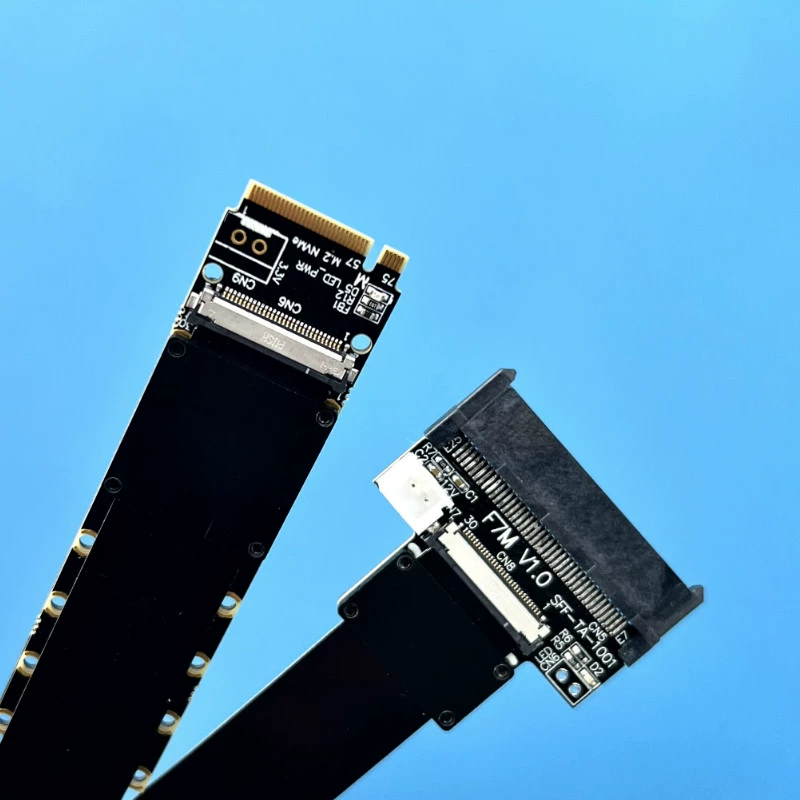

7.Conector U.2 SFF8639

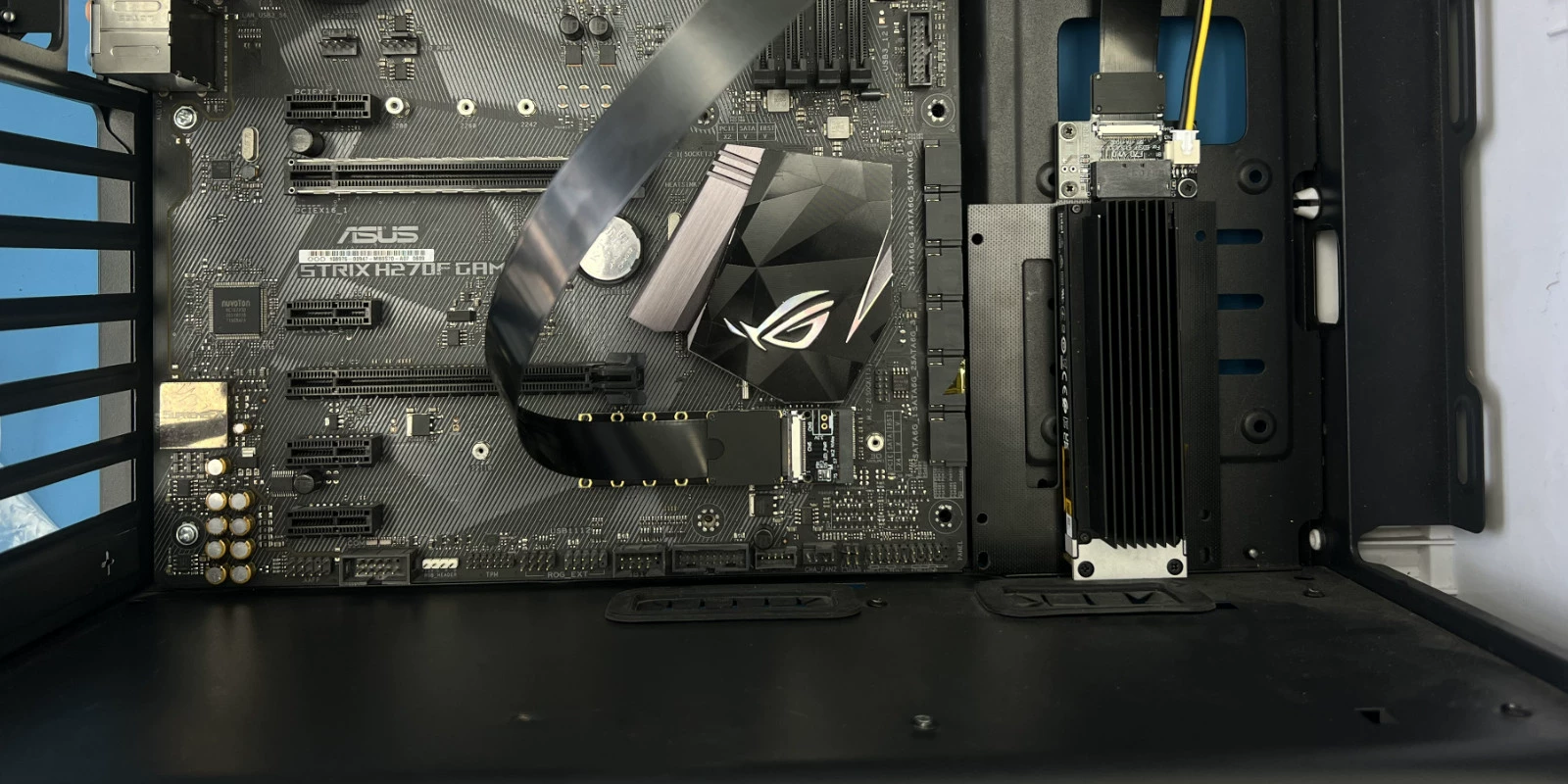

F47SF 5.0

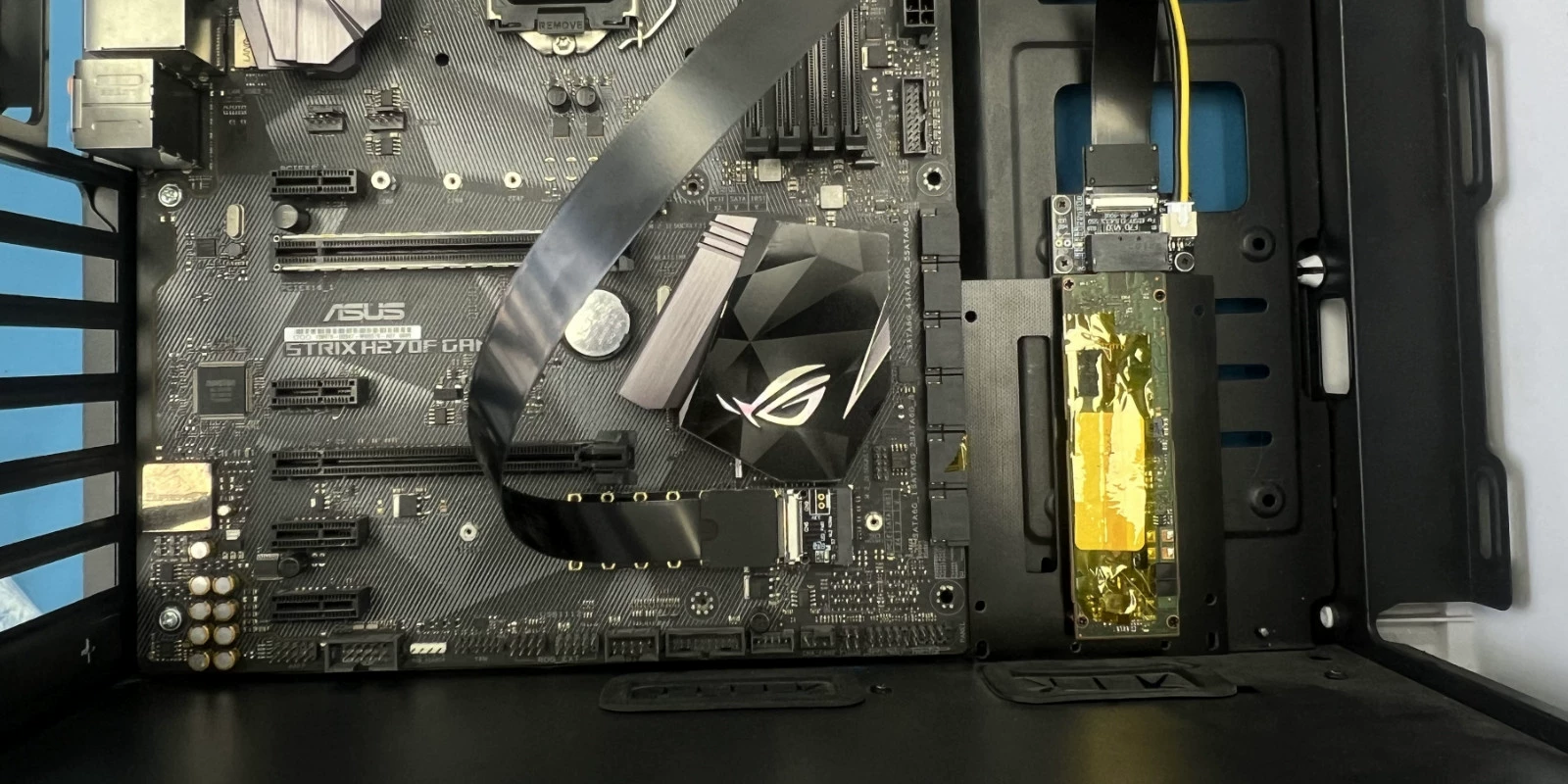

F47SM 5.0

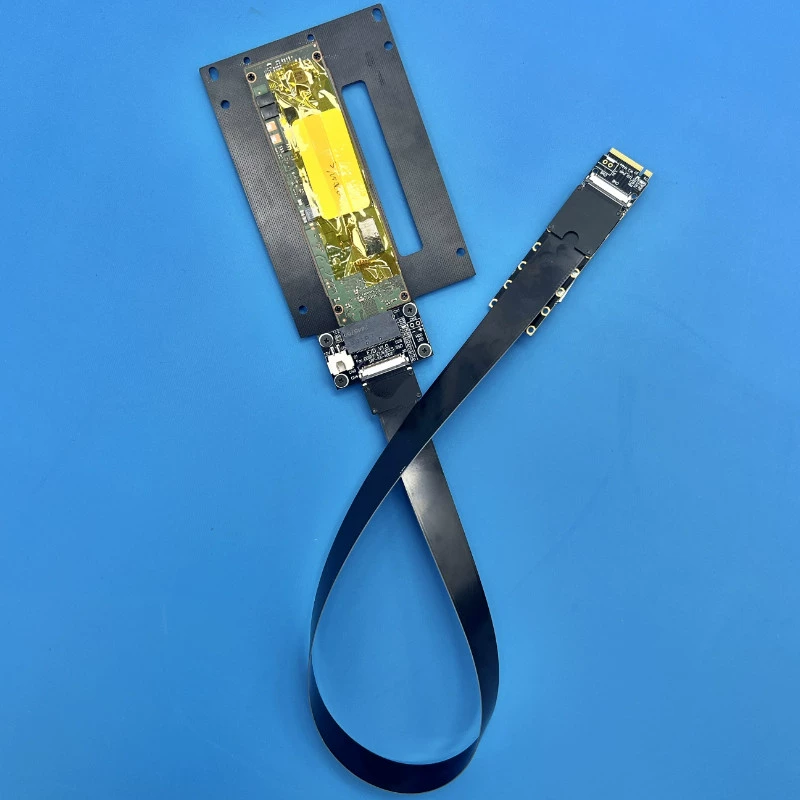

F47SD 5.0:
Resumen de problemas técnicos.:
¿Puede el F47SF alcanzar 5.0?

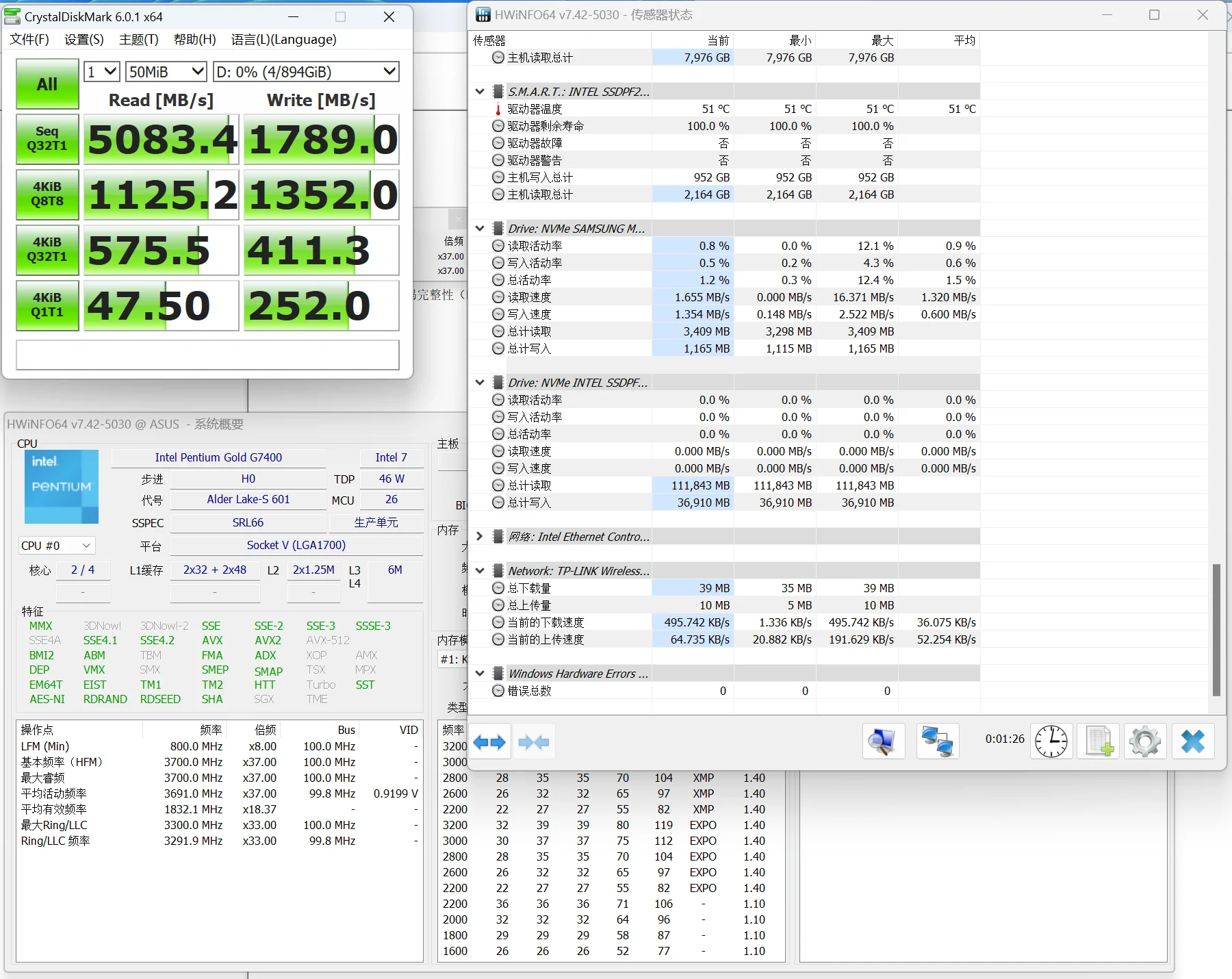

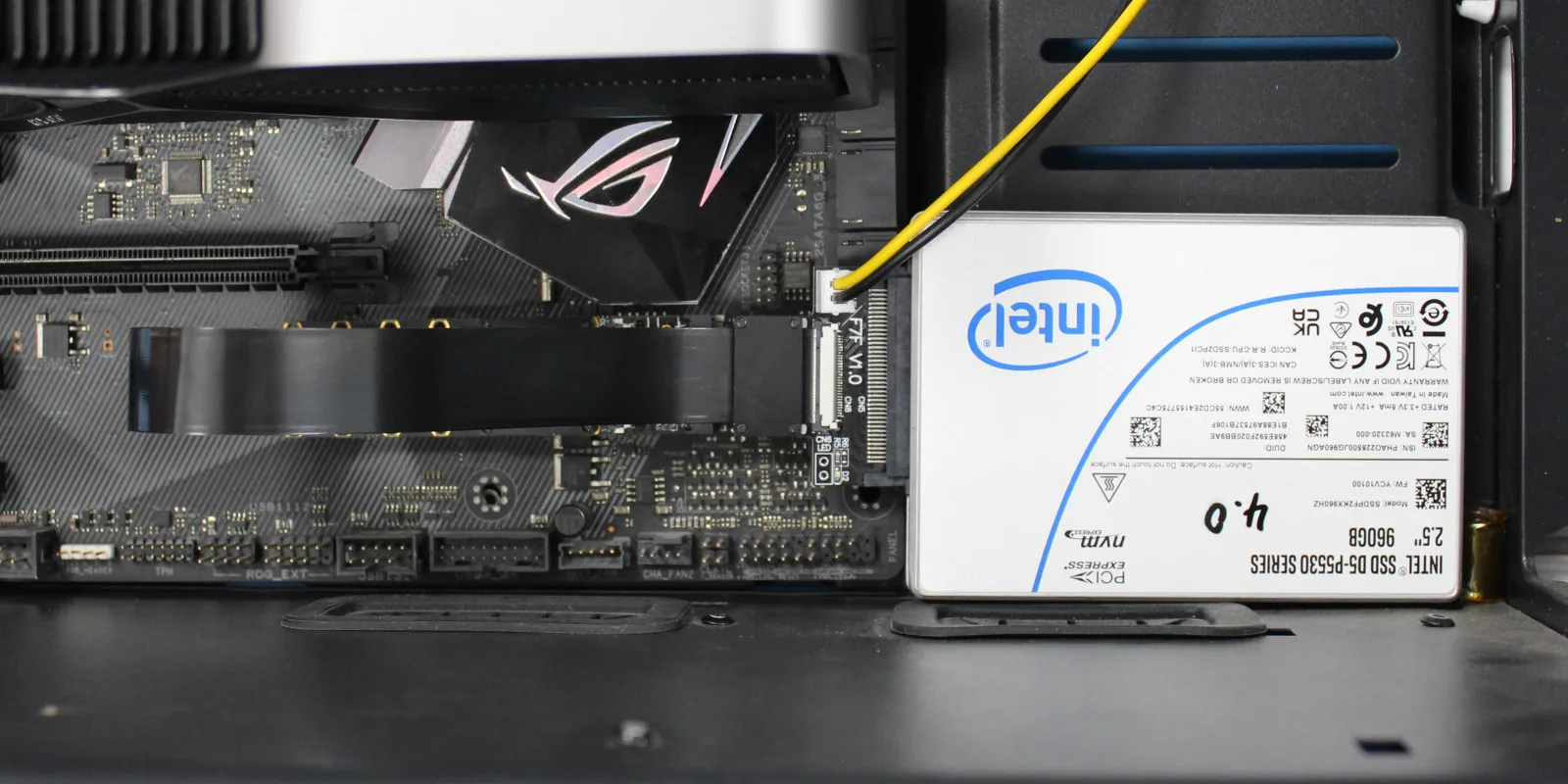

Este producto puede alcanzar 4.0, pero no hay medición real, no tome una fotografía, usando el disco duro PCIe4.0 U.2 para lograr la transmisión PCIe4.0 de velocidad completa (estos datos se miden antes de la entrega ADT)

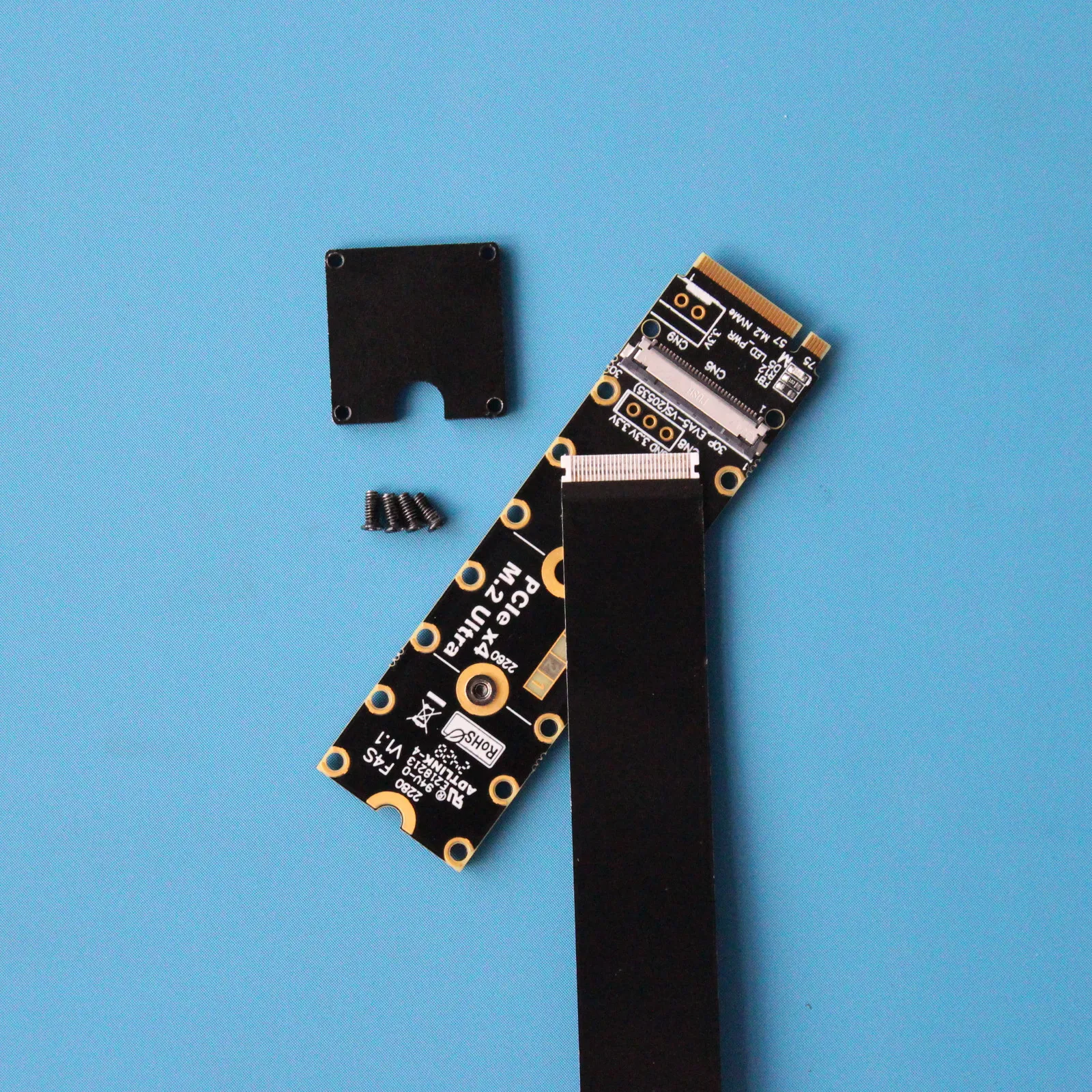

¿El cable F47SF es extraíble?
Los dos extremos de la línea FFC se pueden dividir y se destaca la comodidad.Para evitar pérdidas por inserción, el cable FFC solo se permite desmontarlo 10 veces.
Precisión de producción de PCB, espesor de cobre engrosado de 1 oz, dedo dorado totalmente chapado en oro de 10 μ", reduce el riesgo de oxidación.
Con blindaje de capa metálica, nuevos materiales EMI: blindaje de cobertura total con diseño de cable plano, lo que reduce la interferencia electromagnética y la reducción del riesgo de rendimiento.
¿Grosor del alambre?¿Es suave?¿Se dobla?

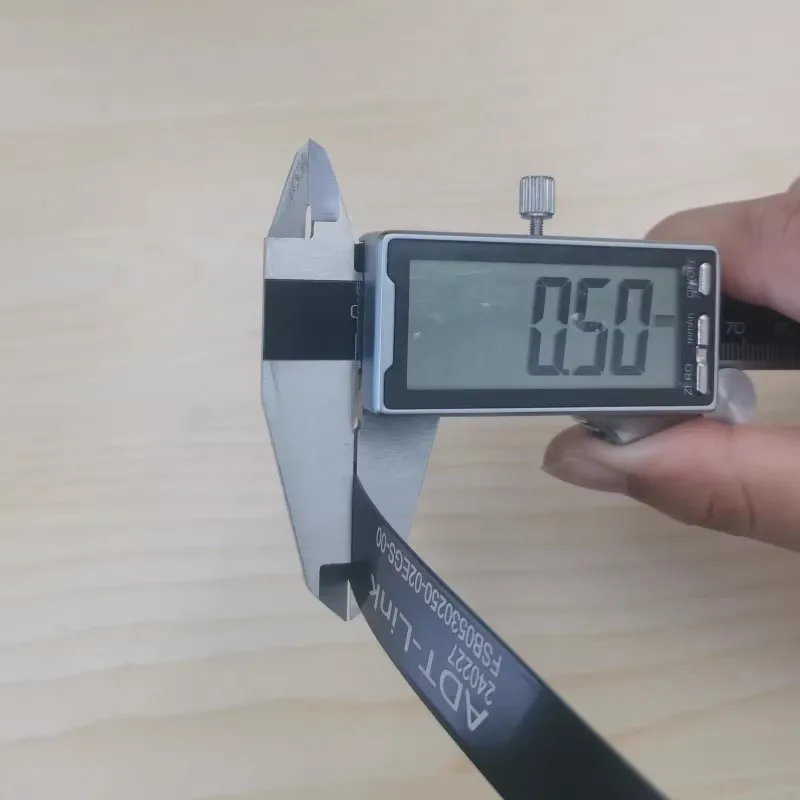

El grosor del alambre de este producto es de hasta 0,5 mm, la característica ultrafina es notable, la línea se puede doblar y doblar, no afecta el uso, pero no se puede tirar.
¿Cuál es la calidad del cable?¿Cuáles son las ventajas?
El alambre del producto en sí tiene suavidad y durabilidad, y el lugar de soldadura está reforzado con una junta de aluminio de 1,5 mm para eliminar el problema de cables rotos y caídas.Se pueden doblar y doblar para una mayor flexibilidad del cable, estos cables son fáciles de manejar en comparación con los cables redondos tradicionales.Utilizando cables FFC como solución a las limitaciones de espacio de dispositivos compactos, son fáciles de instalar y usar en espacios reducidos sin afectar los componentes electrónicos.
Nota de compra:
1.Al insertar el cable, asegúrese de reconocer la dirección, no lo inserte al revés ni fuera de posición para evitar quemar el dispositivo.Al insertar el cable, sostenga el enchufe del dispositivo antes de insertar el cable y evite insertar el pin del enchufe con fuerza excesiva.No doble ni tire del cable dentro de los 2 cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2.Todo tipo de placas base y equipos, la capacidad de conducción de señales y otras condiciones no son las mismas, no se garantiza que los resultados del taller de prueba sean consistentes con los resultados de su prueba, siempre que el cable de extensión esté conectado, la señal tendrá pérdida, el Requisito de perfección, no compre.
3.La tarjeta gráfica o placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y luego conectar un cable de extensión solo será más inestable.Los dispositivos más antiguos no son compatibles.Su dispositivo no es compatible durante más de tres años.No compres.
4.Solo para pruebas de productos, no compre para otros fines.
