Marca de la empresa: ADT-Link

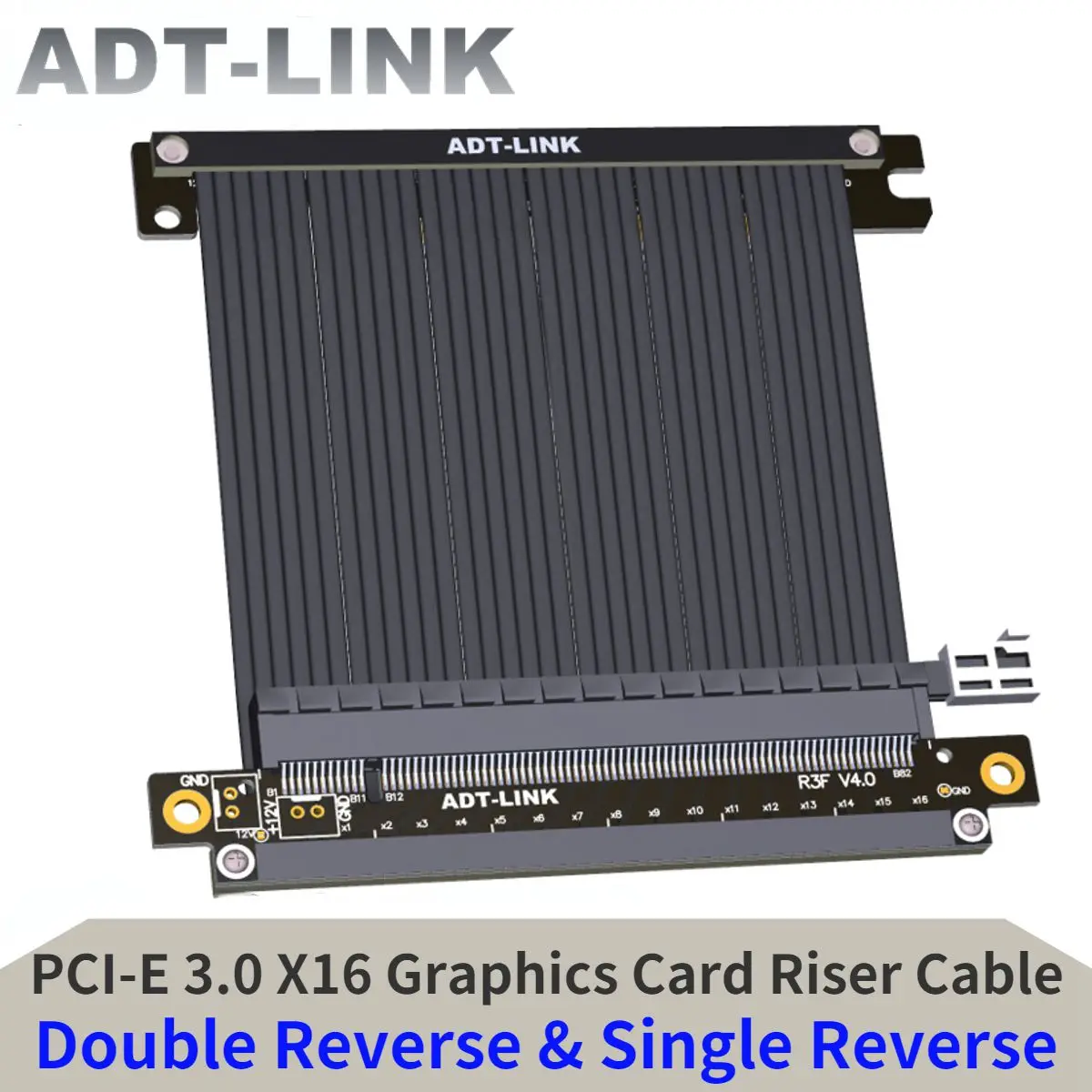

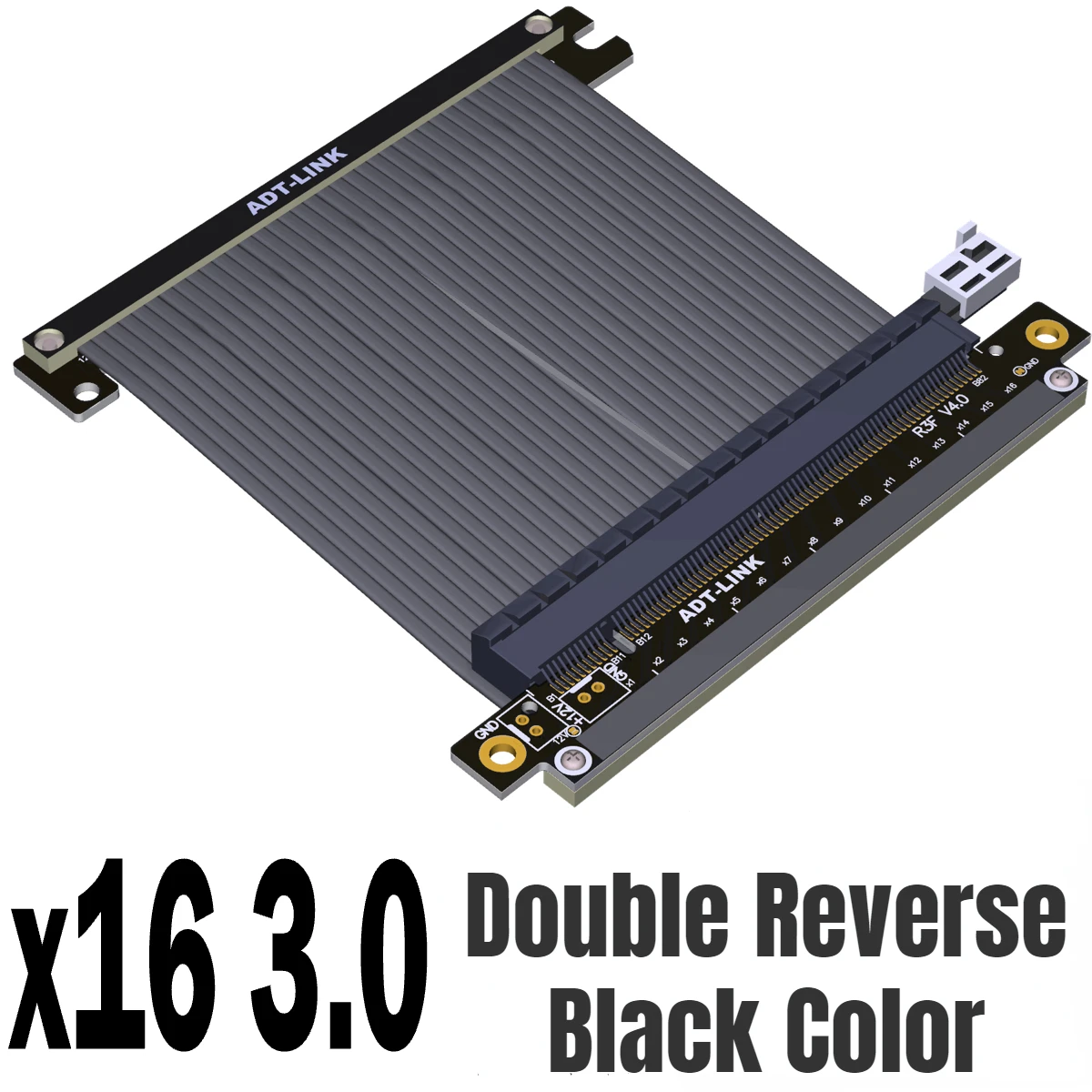

Nombre del producto: Cable de extensión de tarjeta gráfica inversa doble PCI-E 3,0
Longitud del cable: admite una longitud personalizada de 10-25cm, se acepta una cooperación profunda.
Adaptador de tarjeta gráfica: RTX3090 RX6800xt, compatible con tarjeta gráfica PCIE4.0
Ancho de banda de velocidad: PCIe 3,0x16
Funda compatible: A4 ITX Funda personalizada, póngase en contacto con el vendedor de la funda, compre de acuerdo con el modelo y la longitud del cable especificados por el vendedor de la funda.
Restricciones de uso: PCIe4.0 tiene altos requisitos para el equipo. Mientras el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad completa de PCIe4.0. Si el equipo está envejecido, la señal es pobre o el entorno no es bueno, úselo a una velocidad reducida.
Limitación de uso: solo para placa base ITX y su instalación y uso de mini chasis compatible. No se admiten tarjetas gráficas o placas base de más de cuatro años.
Números de producto ADT:
Descripción de la longitud del cable y el espaciado de los orificios:
La placa PCB del nuevo modelo dual-reverse 3,0 es relativamente alta. Si actualiza el cable de extensión de la versión anterior comprada antes de 2021, la longitud del cable debe aumentarse en aproximadamente 0,5 cm ~ 1cm. La nueva longitud de línea 3,0 debe ser superior a 19cm
La longitud en las opciones se refiere a la longitud del cable, excluyendo PCB y conectores. Consulte la cota de la flecha roja en la siguiente figura para conocer la longitud del cable. La distancia del orificio del tornillo se refiere a la dimensión de la flecha verde
Ventajas del producto:
1. Ventajas del cable, el cable antiinterferencias y de baja resistencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y admite una transmisión estable PCIe 3,0 a altas frecuencias.
2. Ventaja de longitud de línea, de 15cm a 60cm se puede personalizar, póngase en contacto con el servicio al cliente para la personalización.
3. La señal diferencial no tiene diseño de orificio de paso, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero.
4. El producto está hecho de materiales de alta calidad, la PCB es precisa en mano de obra, La PCB está hecha de lámina de alto TG y el grosor del material de cobre se espesa a 1oz.
5. El material de alambre seleccionado para el producto en sí es muy duradero. El punto de soldadura de metal está protegido por una junta PCB con un grosor de 3mm, y el tornillo y la tuerca hexagonal están sujetos. Problema de caída de uñas. El cable se puede doblar o plegar sin afectar el uso.
Resumen de problemas técnicos
¿Cómo es la calidad del cable? ¿Hay un escudo?
Hay blindaje de capa metálica, que utiliza polímero conductor de blindaje EMI avanzado, nuevo material para blindaje EMI, Diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un escudo EMI de polímero conductor para evitar emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las interferencias y la degradación del rendimiento y reducir el peso del cable.
¿El cable es suave? ¿Se puede doblar?

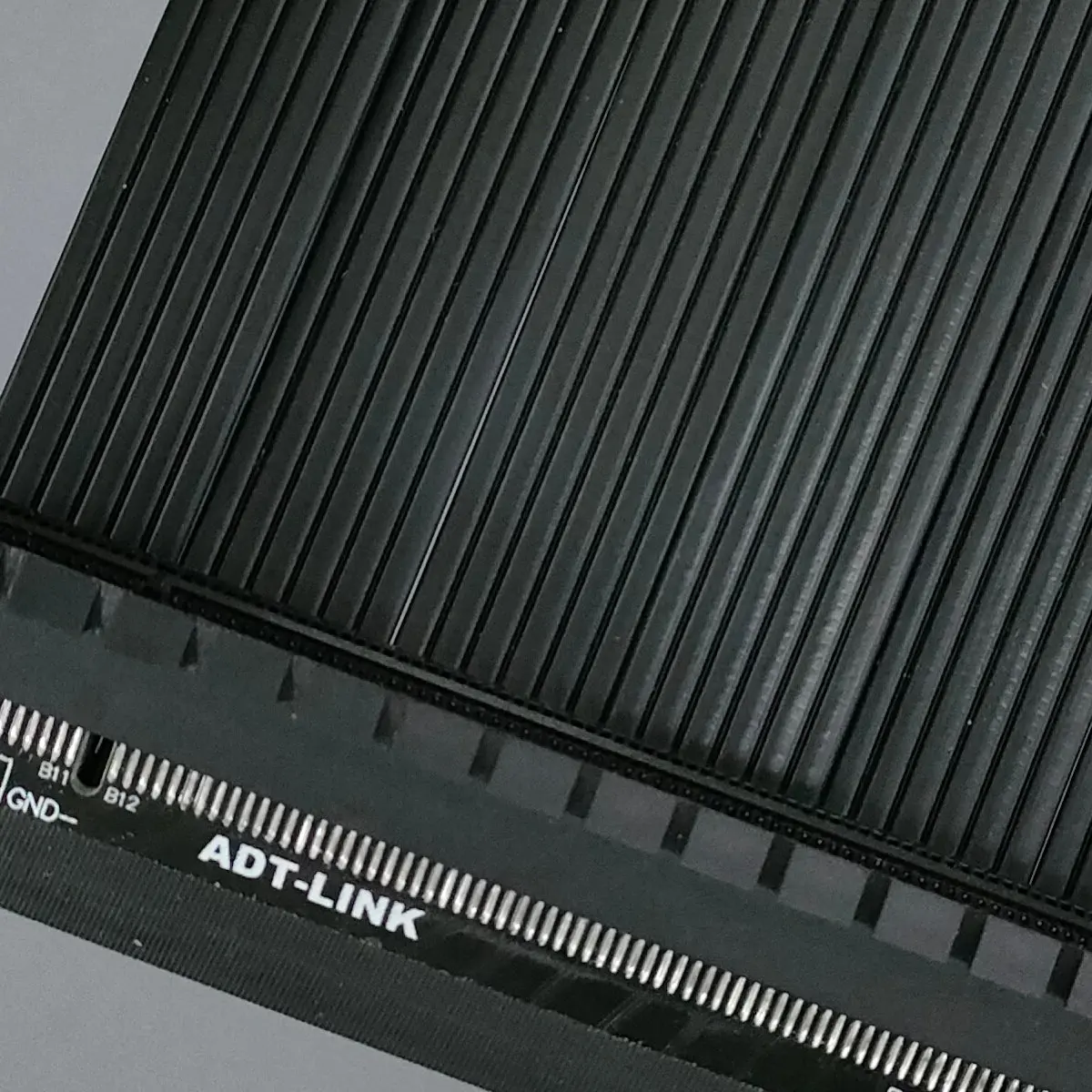

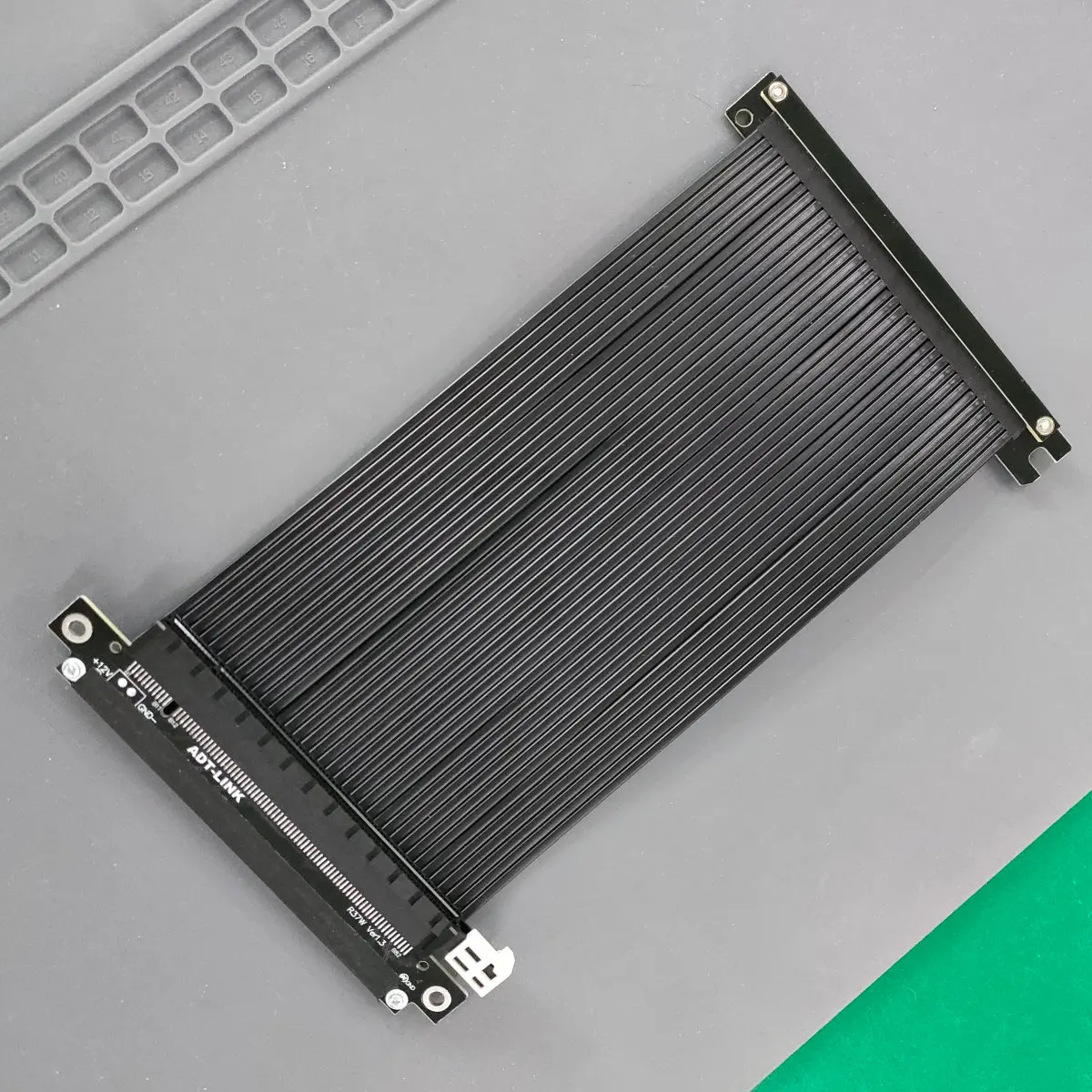

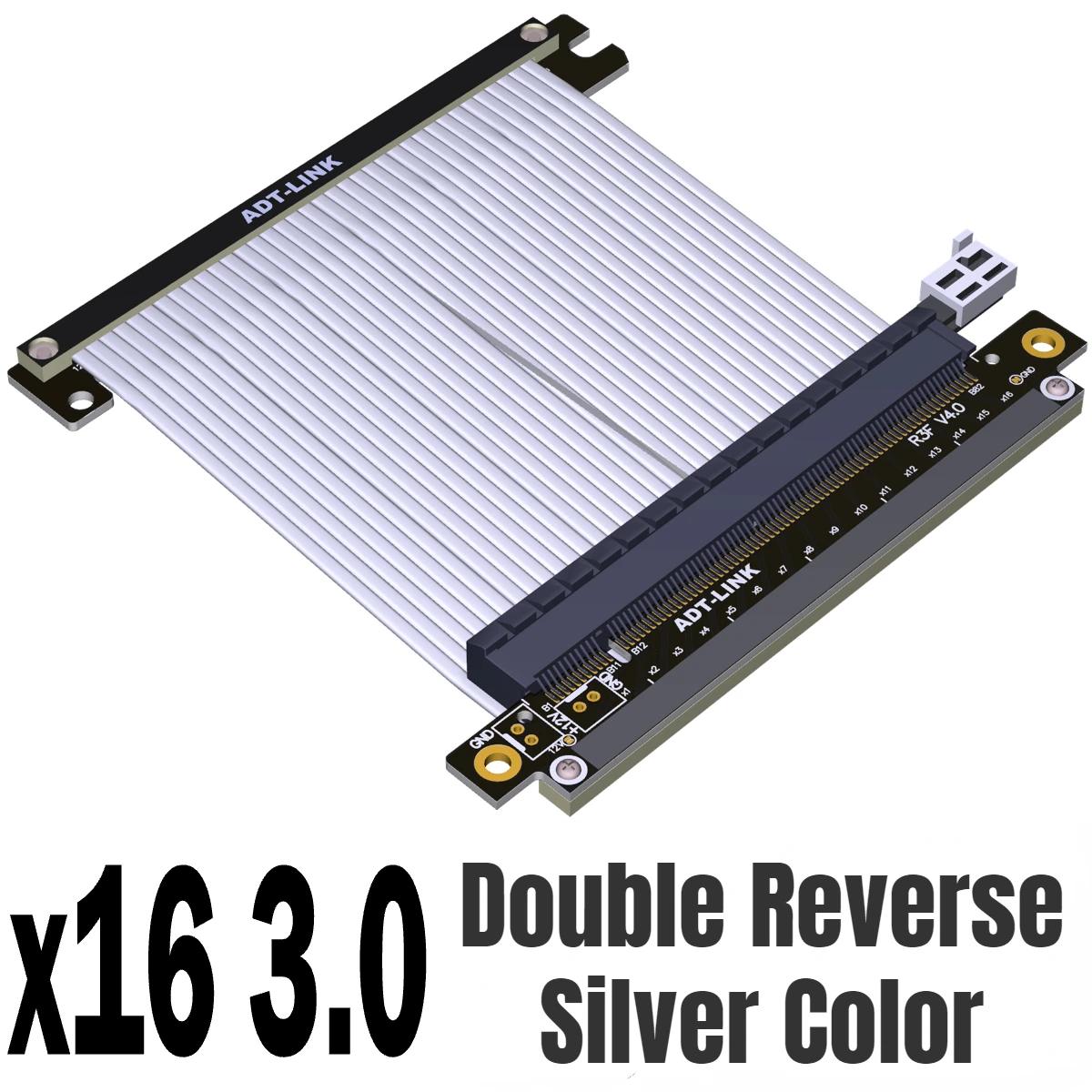

El cable es el cable dedicado PCIe de cuarta generación de ADT. El grosor del cable negro es de 1,3mm y el grosor del cable plateado es de 1,4mm. El cable se puede doblar o plegar, lo que no afecta el uso.
¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O es lento o inutilizable?
Hay tres problemas comunes cuando el cable de extensión de la tarjeta gráfica está conectado con un rendimiento insuficiente o una función anormal:
1. El cable de extensión está mal montado. El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU. Otras ranuras tienen un rendimiento pobre.
2. Los dedos dorados de la tarjeta gráfica o los terminales de la toma de la placa base no están en buen contacto o tienen óxidos, lo que hace que la tarjeta sea lenta y se atasque. Los puntos de contacto de los dedos dorados deben estar limpios.
3. La placa base está envejecida, la tarjeta gráfica está envejecida y el dispositivo tiene más de 3 años. No se recomienda utilizar un cable de extensión. El dispositivo está envejecido o la señal es pobre, por favor reduzca la velocidad para usarlo
