Ventas directas de fábrica ADT, excelente rendimiento del producto, reputación de superbuena producción, prueba de potencia de inspección completa 100% antes de la entrega.

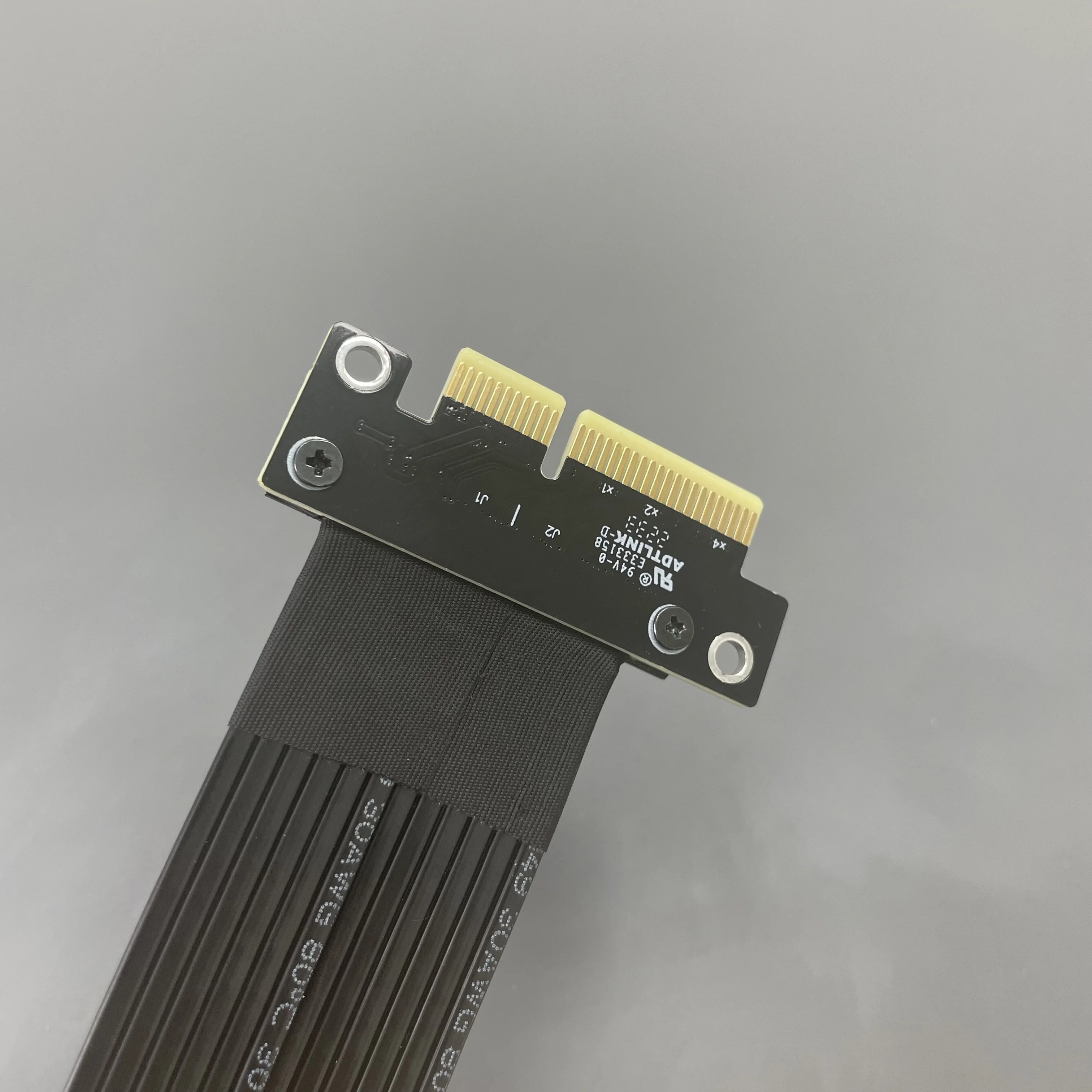

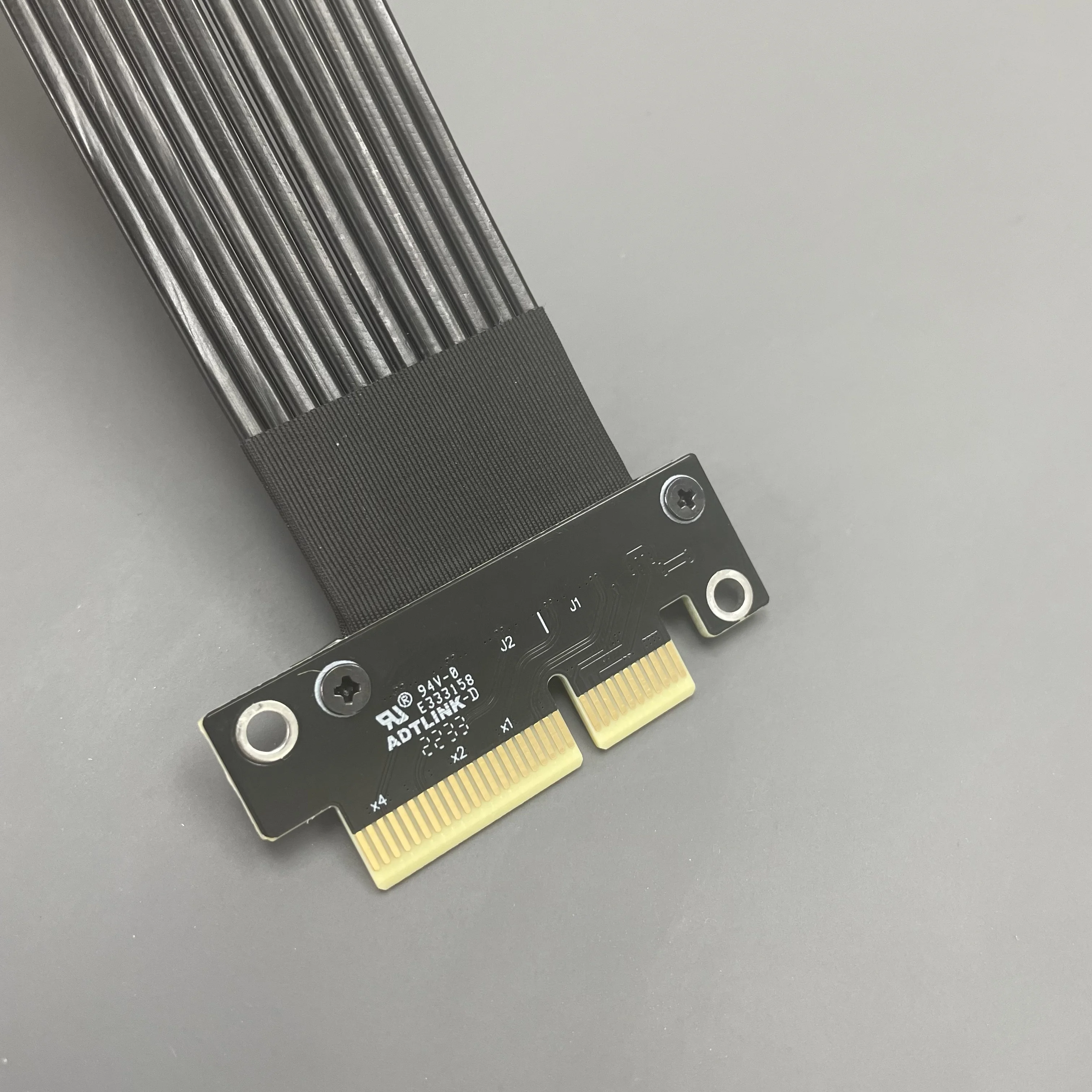

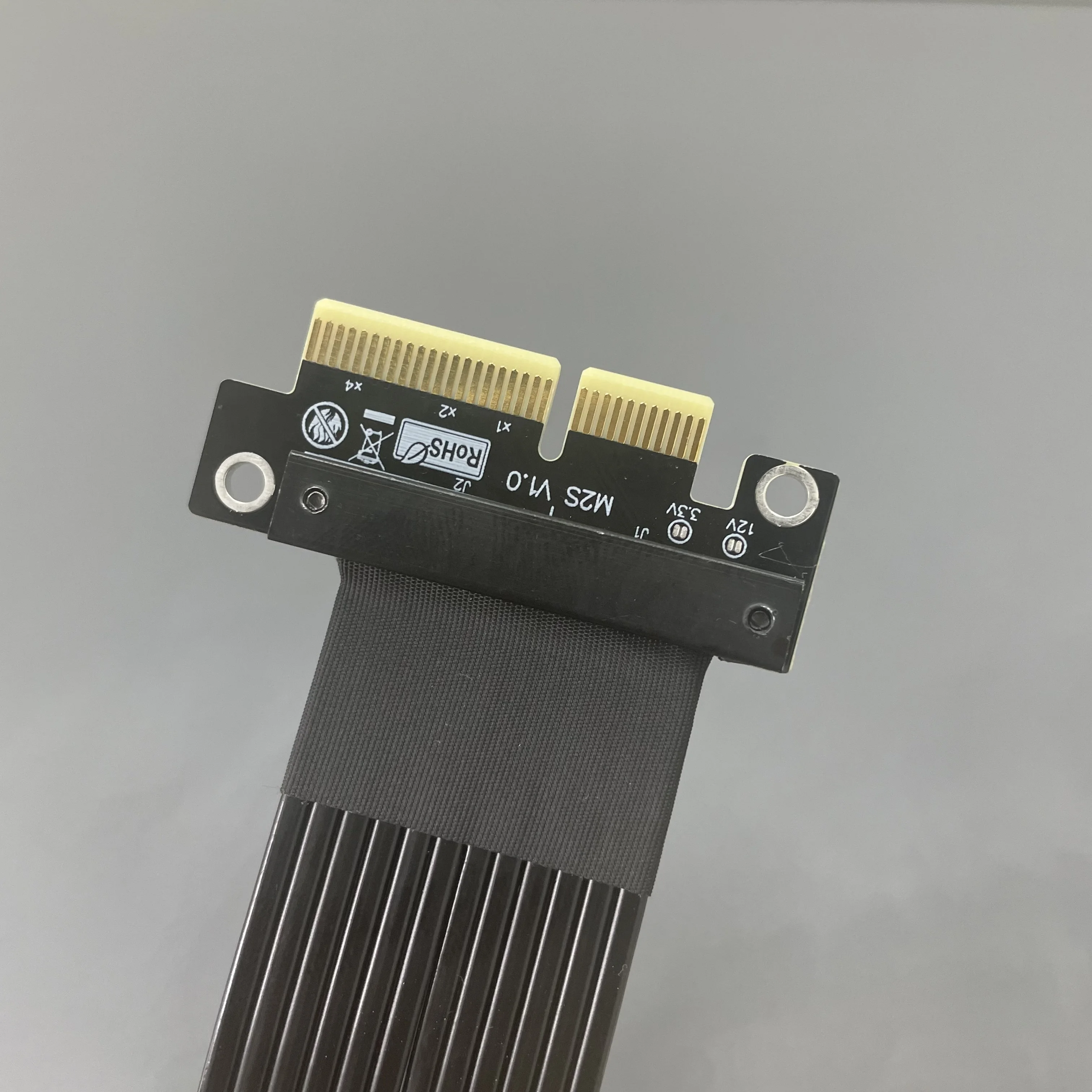

Cable puente ADT-Link PCI Express 4,0x4

Nombre de la marca: ADT-LINK

Nombre del productoCable de puente PCIe X4

Modelo de producto:M22SS M22NS

TTransferenciaSOrinar: PCIe 4,0x4 de velocidad completa, 64G/BPS (máx.)

Longitud del cable:5 ~ 100 cm, la longitud se puede personalizar

Aplicación: Puente de placa a placa PCIe X4, extensor, adaptador, flexible, plegable, Enchufable

Temperatura de funcionamiento: -20 ~ 80OC

Cumple con RoHS: Sí

Si sus aplicaciones utilizan una placa madre que necesita conectarse a otra PCB a través de PCIe, y esa PCB tiene conectores PCIe en lugar de dedos de borde, entonces los conjuntos de puente PCIe pueden ajustarse a sus necesidades. Toda la velocidad y flexibilidad de los conjuntos extensores ADT originales, excepto para aplicaciones de tarjeta a tarjeta.

Restricciones de uso: solo especificado por ingenieros profesionales para la compra, no se puede usar de uso general, los compradores comunes no deben comprar.

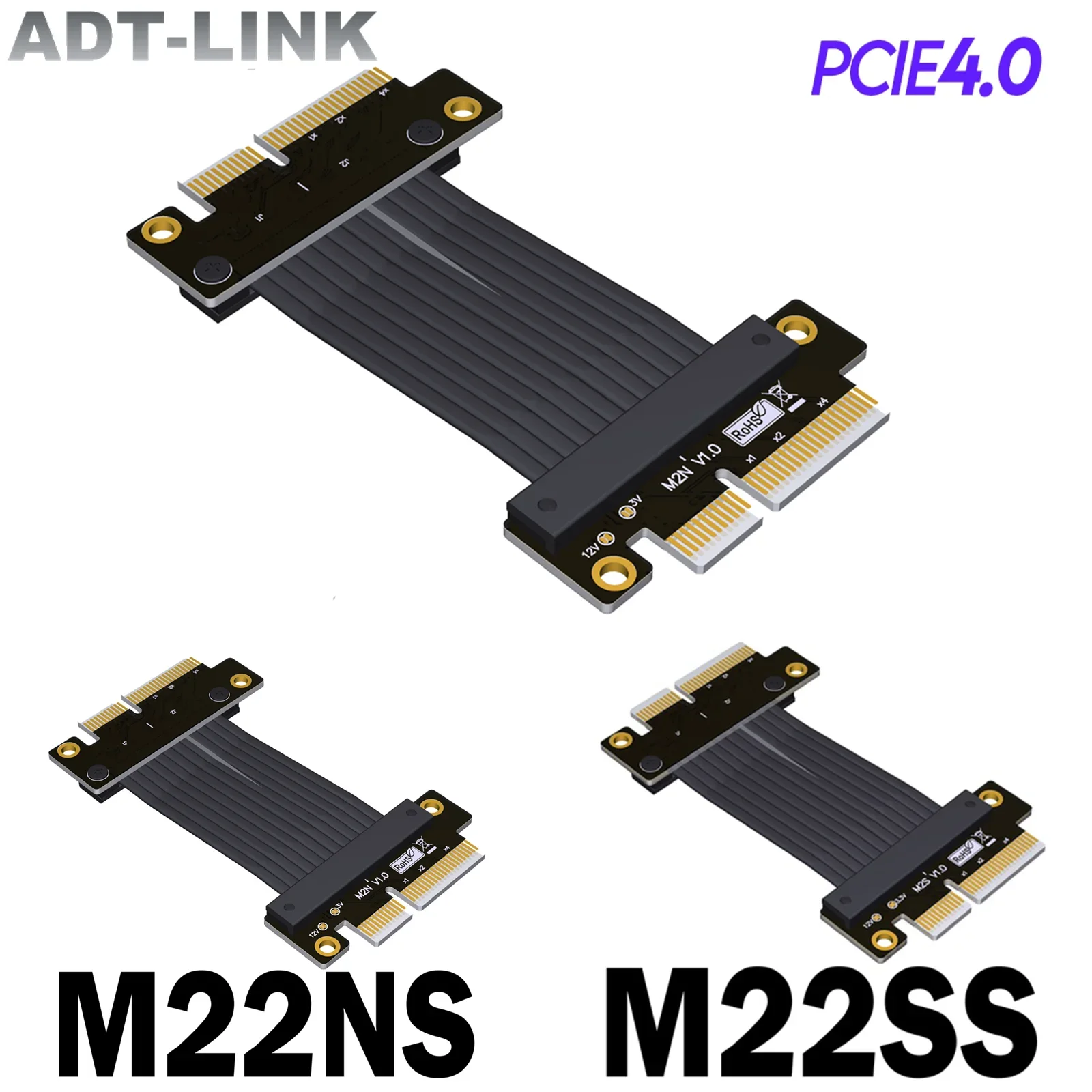

Descripción del número de pieza de los productos ADT PCIe Jumper:

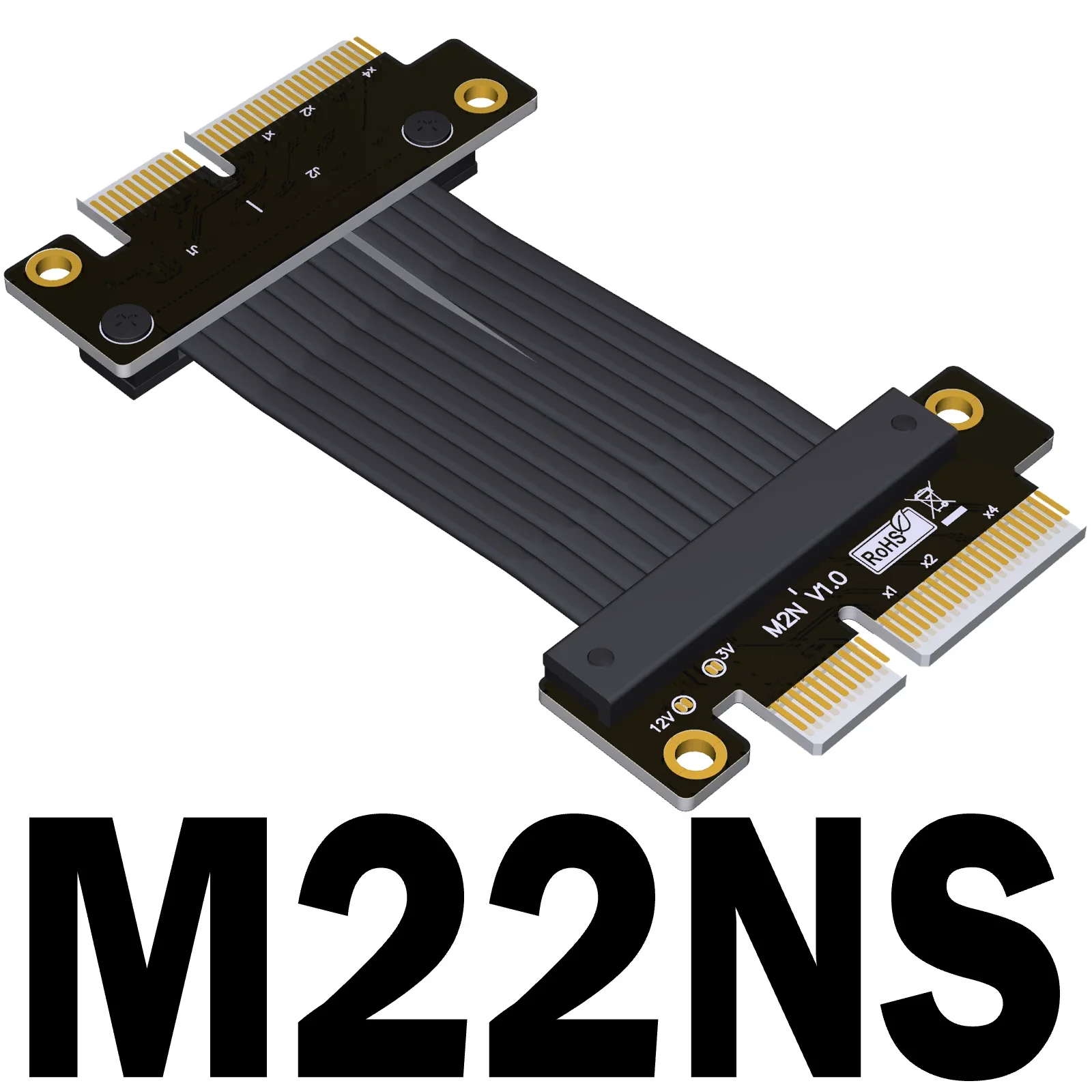

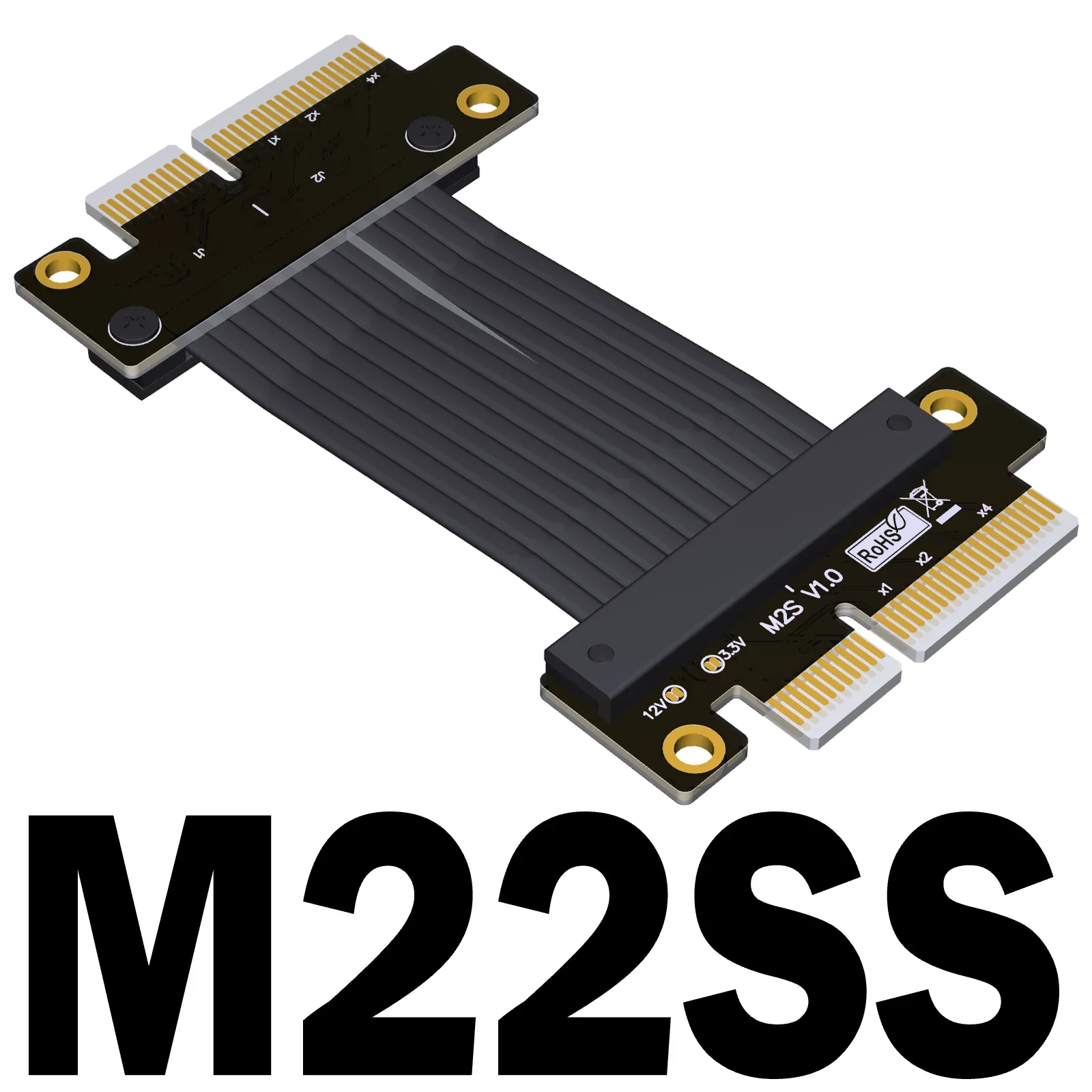

Número de pieza Descripción Ancho de banda M22SS PCI-E X4, Goldfinger to Goldfinger, Tx a Tx extensión directa PCIe 4,0x4 (64G/BPS) M22NS PCI-E X4,Dedo doradoA Goldfinger, intercambio de señal Tx a Rx PCIe 4,0x4 (64G/BPS)

Descripción de la longitud:

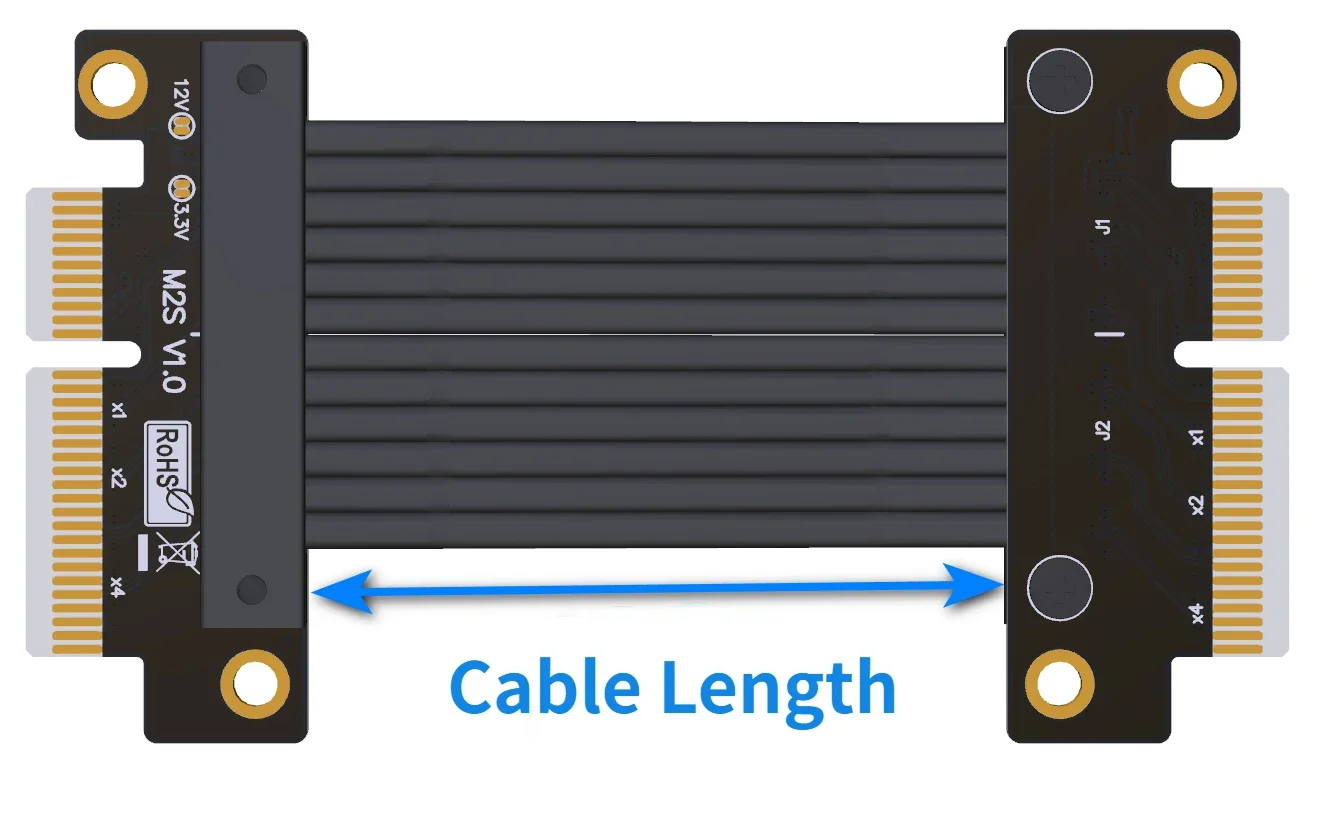

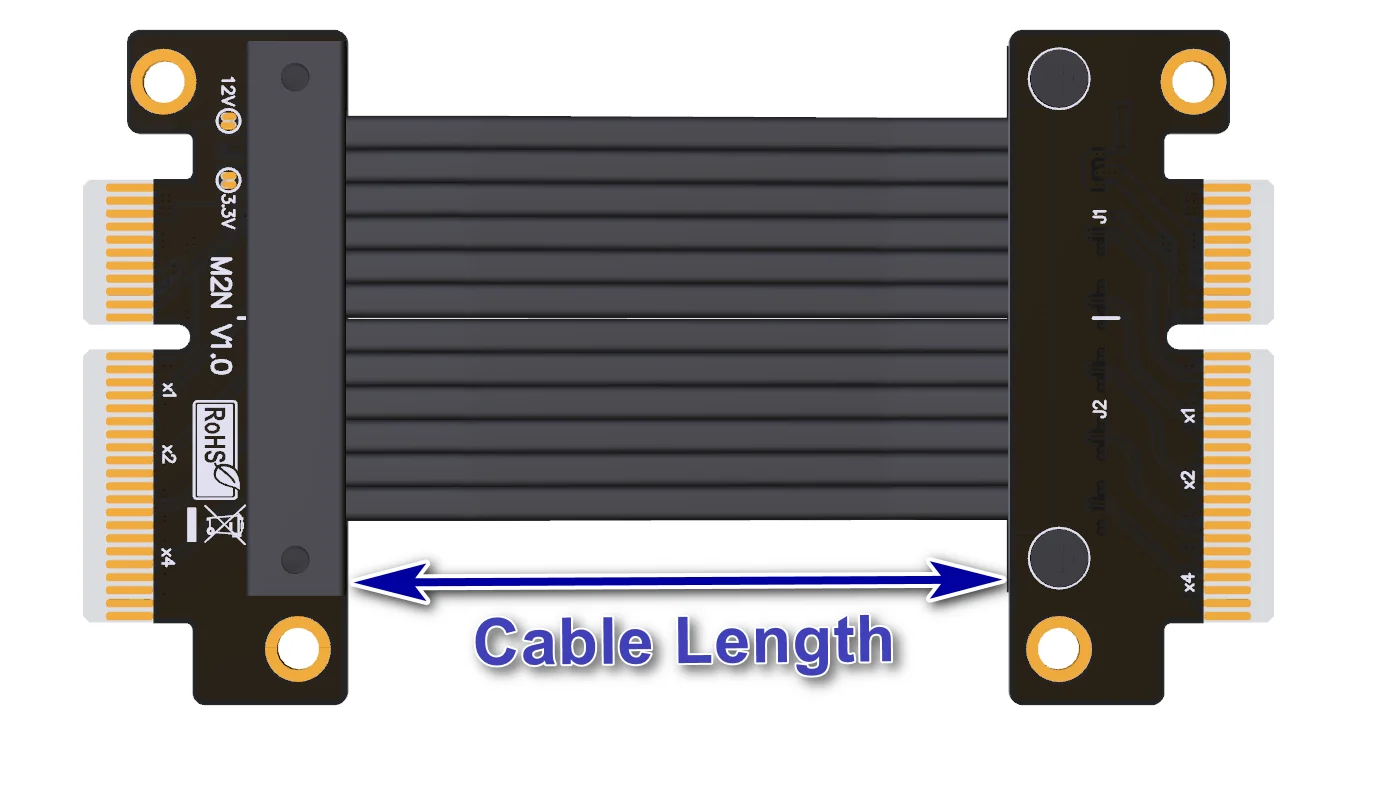

La Longitud del cable en nuestra tienda se refiere solo a la parte del cable, excluyendo las longitudes de PCB y conector. Si se incluyen PCB y conector, agregue otros 4cm más o menos. Entonces, la longitud total es de aproximadamente 9cm, consulte las dimensiones de la longitud de la línea en la siguiente figura.

Ventajas del producto:

1. Ventajas del cable: utiliza cables importados con patente alemana y conectores importados de Taiwán. Soporte PCIe 3,0 de velocidad completa y transmisión estable

2. Ventaja de longitud de línea, de 3 cm a 1 m puede aceptar personalización, nuestra tienda de ventas de cableado de conversión, la impedancia del cable es baja, 60 cm de longitud de línea compatible con PCIe3.0 a velocidad completa.

3. La señal diferencial no tiene diseño de orificio, no hay capacitancia parásita y atenuación de señal de interferencia de problema de inductancia parásita, más no tendrá fenómeno de micro cortocircuito CAF, el producto es duradero

4. Los productos están hechos de materiales de alta calidad, la mano de obra de PCB es precisa, el grosor del cobre se espesa a 1oz, el contenido de oro es suficiente, el rendimiento conductor del pie chapado en oro es bueno, puede reducir el problema de la pantalla azul de la muerte causada por el aumento de la impedancia del óxido de oxidación.

5. El cable seleccionado por el producto en sí es muy duradero. La junta de PCB con un espesor de 3mm se utiliza para proteger el punto de soldadura de metal, y los tornillos y tuercas hexagonales están bloqueados y sujetos. El producto es fuerte, confiable, resistente a tirones, antiinterferencias y no tendrá el problema de la rotura del cable y la rotura de los clavos. El cable se puede doblar y plegar, sin afectar el uso.

6. Diseño de enanismo y engrosamiento de PCB, el enanismo no se pegará a la tarjeta gráfica, el diseño de engrosamiento y alargamiento hace que la placa sea más fácil de instalar, reduciendo la probabilidad de daños.

Preguntas y respuestas:

¿Hay algún blindaje EMI para el cable?

Con escudo metálico. El extensor Utiliza los últimos materiales para blindaje EMI con diseño de cinco cables planos de suela. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.

Notas para la compra:

1. Al Insertar el cable, asegúrese de reconocer la dirección y no Inserte el cable hacia atrás o fuera de lugar para evitar quemar el dispositivo. Al Insertar el cable, sostenga el enchufe del dispositivo antes de insertar el cable y evite romper el enchufe con demasiada fuerza. No doble ni tire a menos de 2cm del lugar de soldadura entre los dos extremos del cable y la placa de circuito.



2. Todos los tipos de placas base y la capacidad de conducción de la señal del equipo y otras condiciones no son las mismas, nuestros resultados de prueba no garantizan y los resultados de su prueba son consistentes, mientras esté conectado al cable de extensión, la señal se perderá, perfecto, por favor no compre.



3. La tarjeta de vídeo o placa base es un dispositivo electrónico que envejecerá y se oxidará con el aumento de tiempo, y luego conectar el cable de extensión solo será más inestable. Los dispositivos más antiguos no son compatibles. Su dispositivo tiene más de tres años y no es compatible. No lo compre.



4. El producto solo se puede comprar según lo especificado por el ingeniero del producto. Solo se utiliza para pruebas de productos.
