Longitud del Cable
Color
Descripción

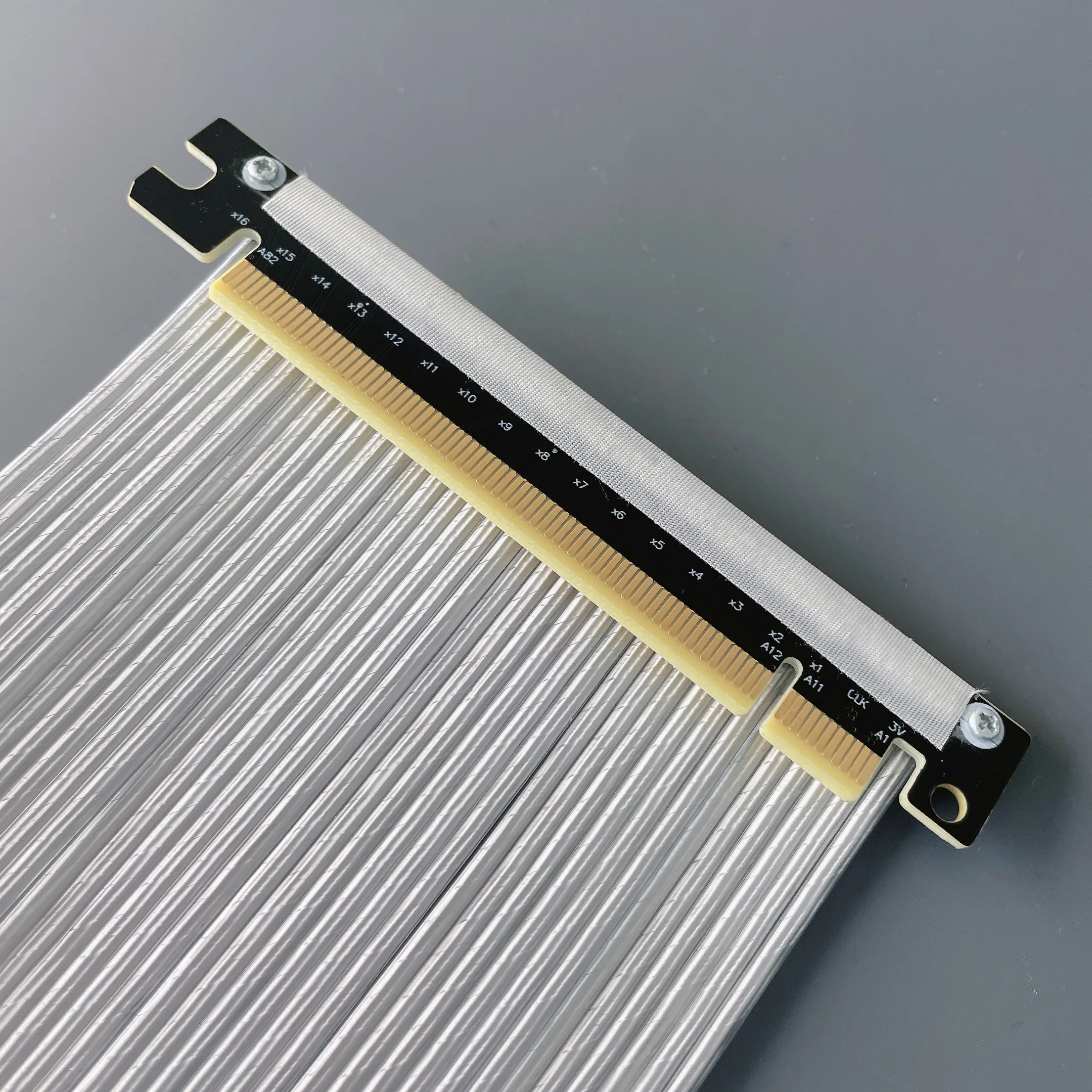

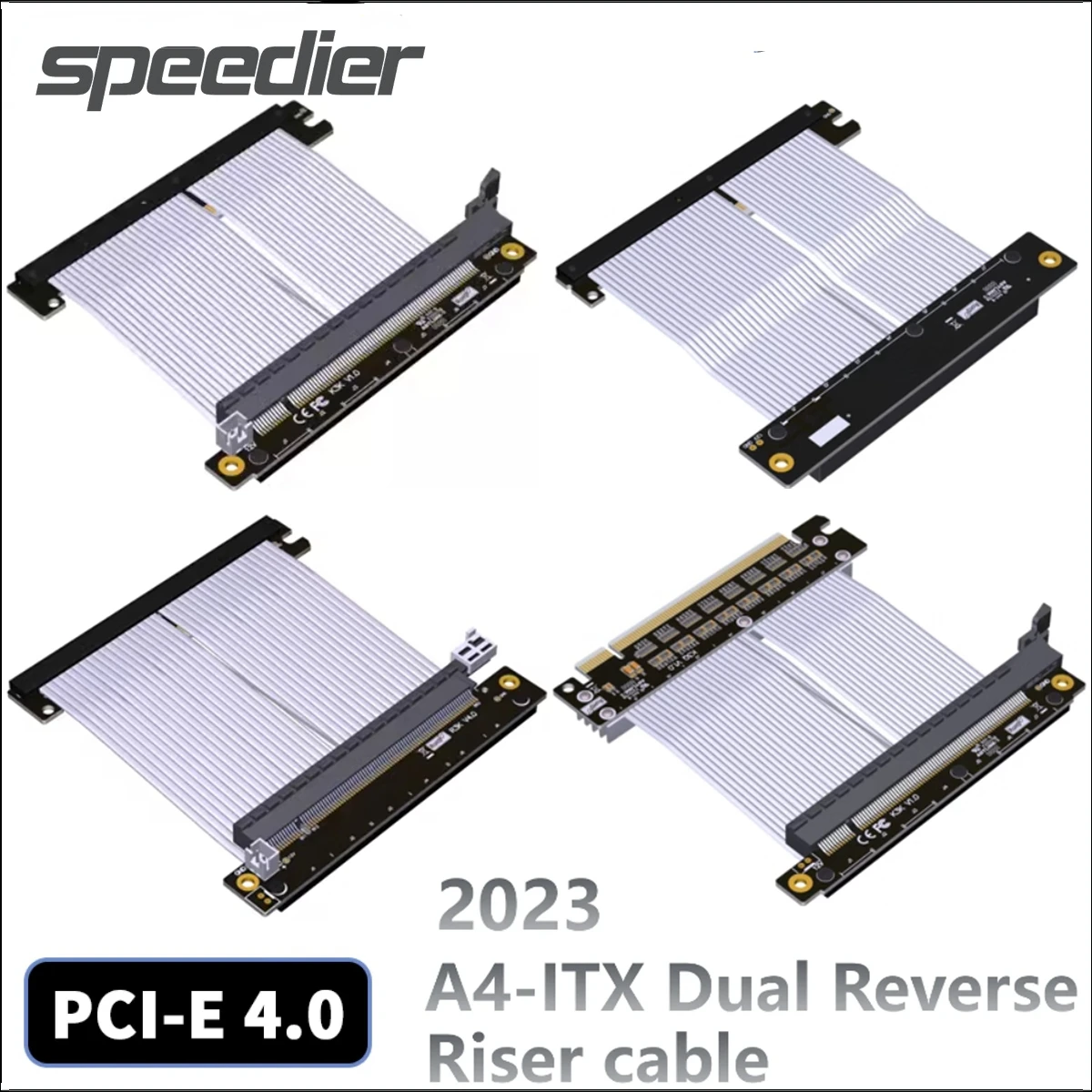

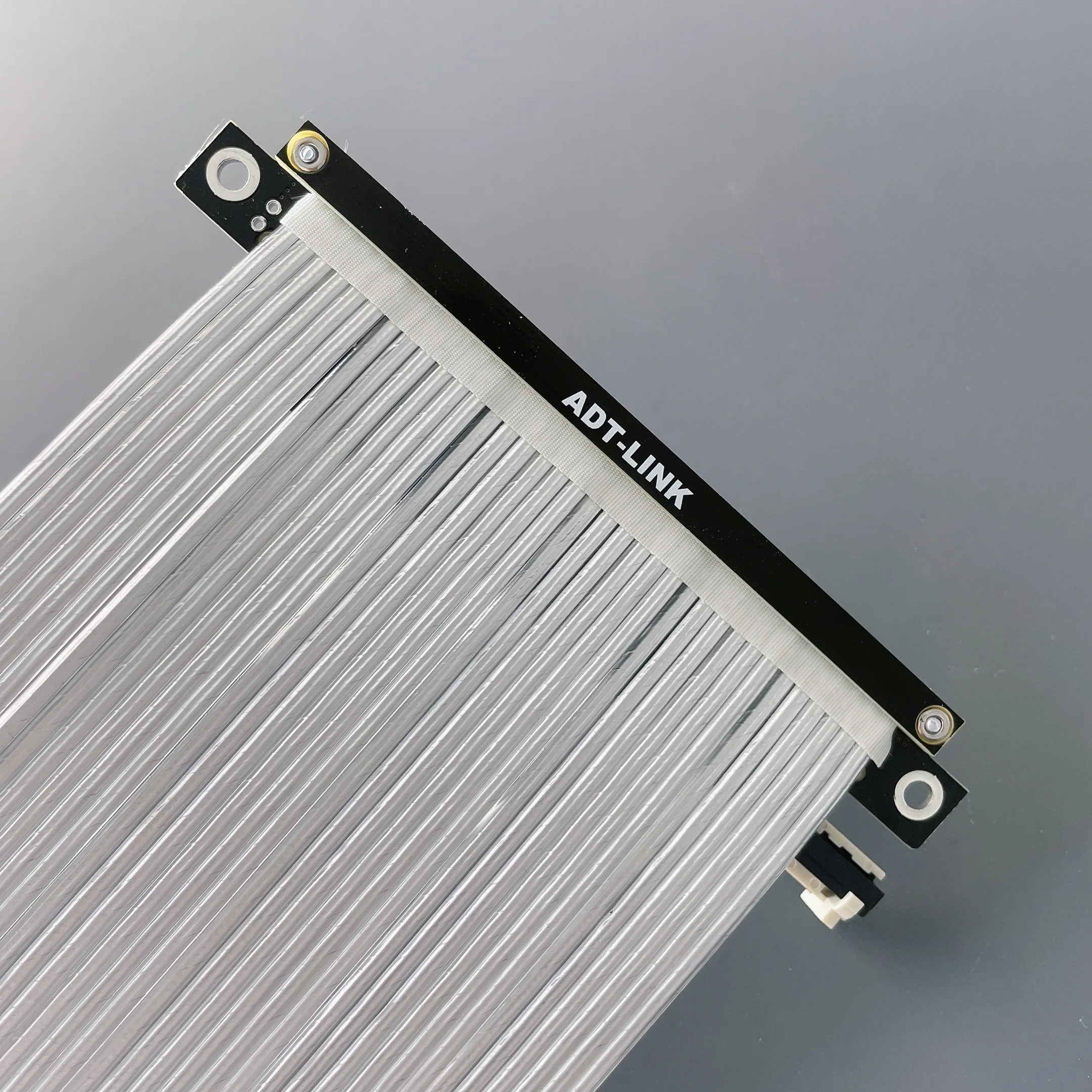

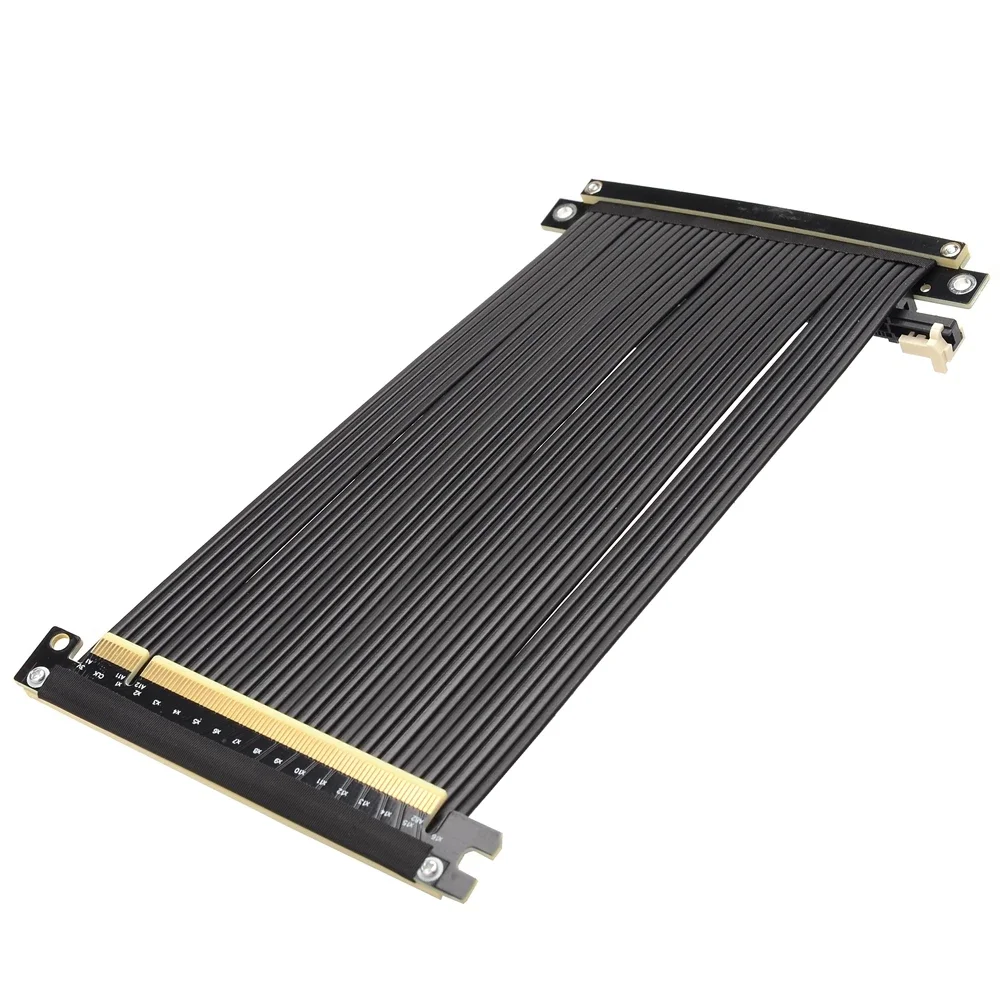

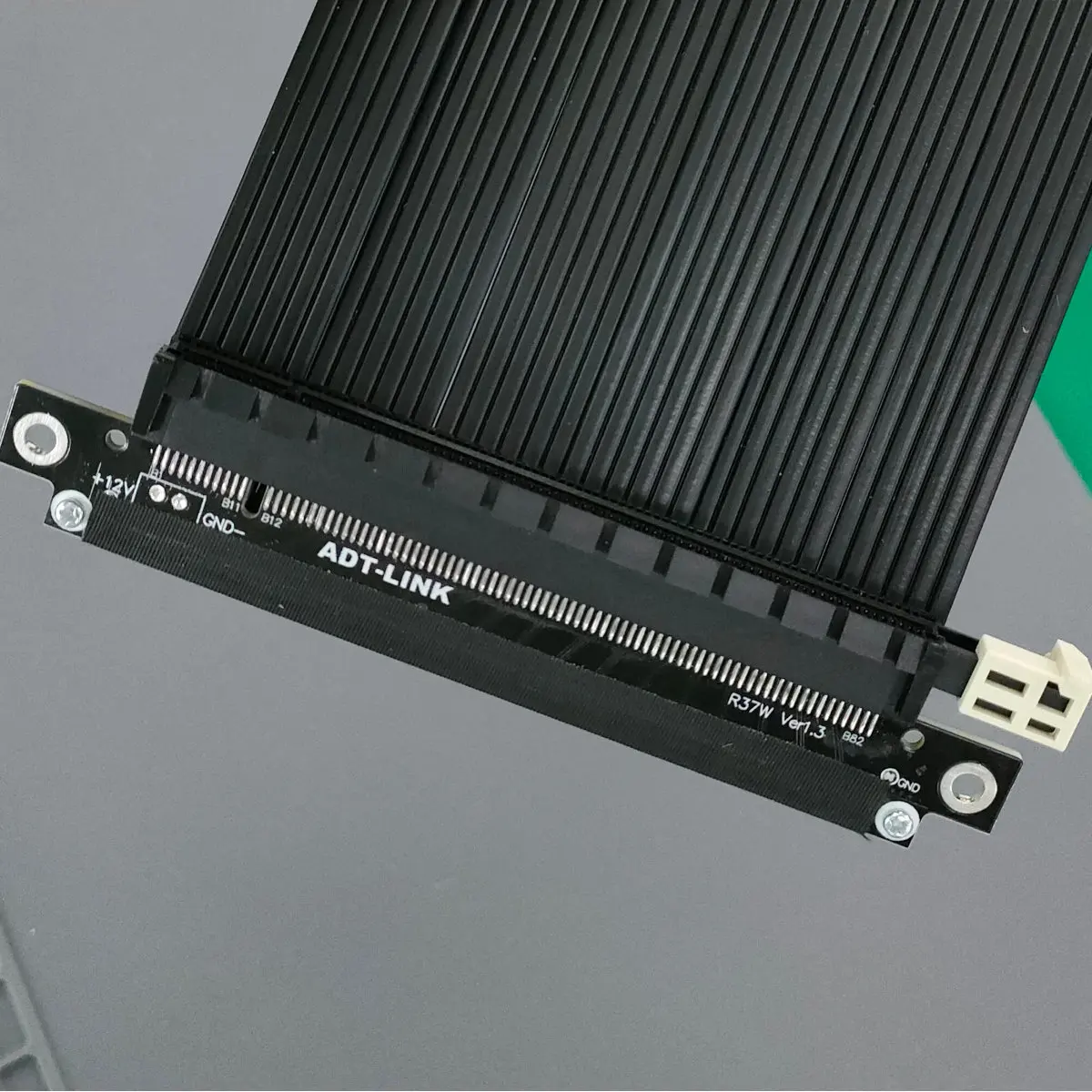

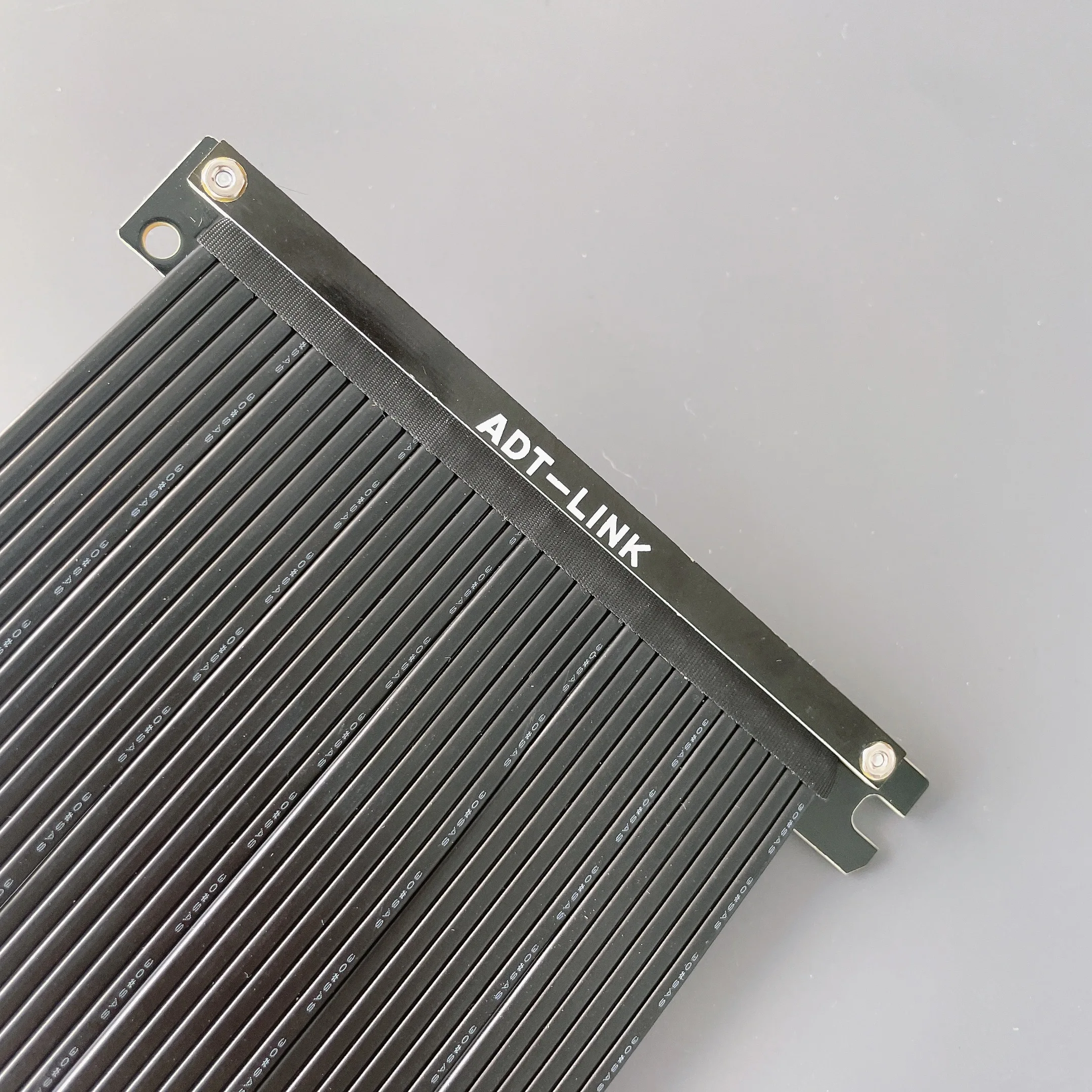

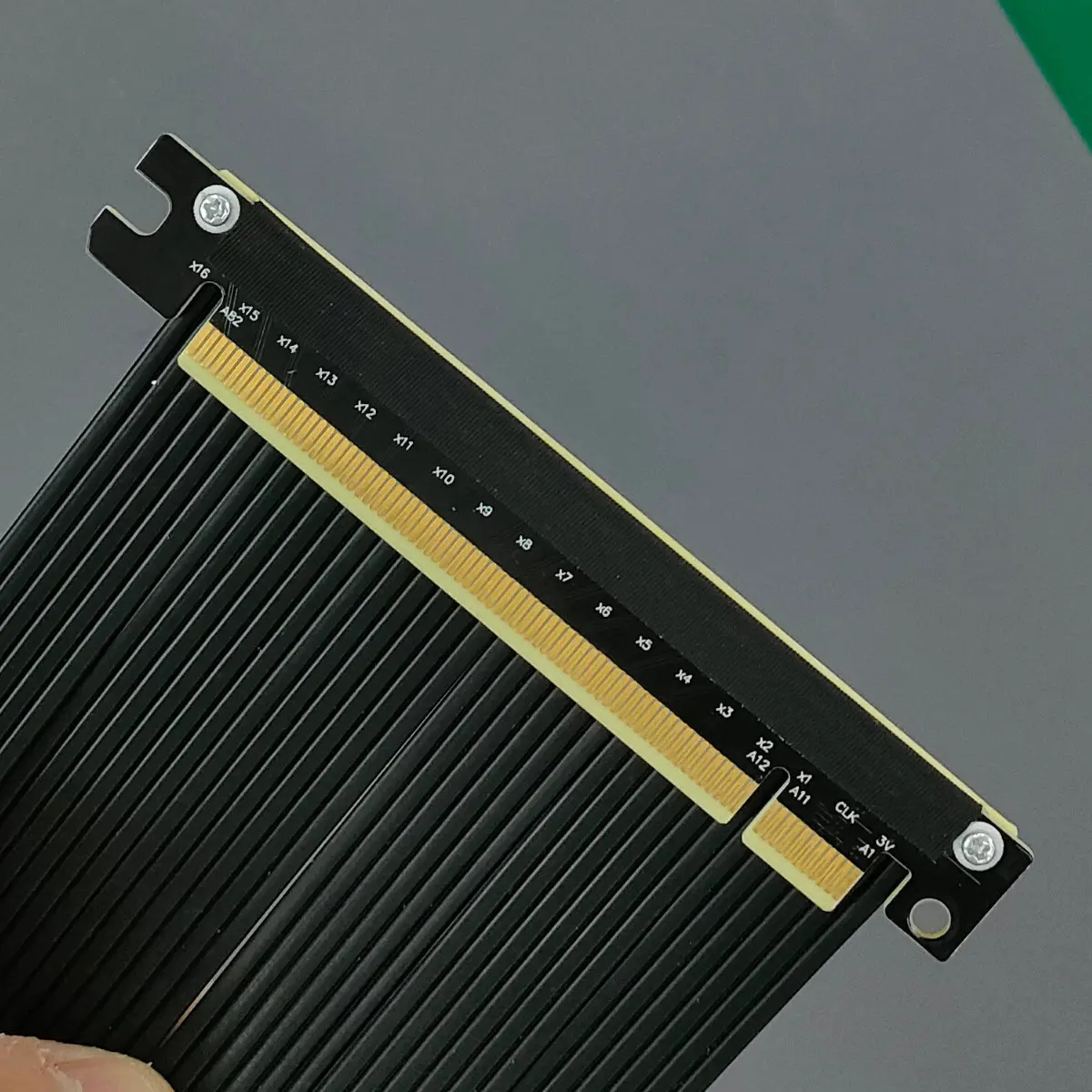

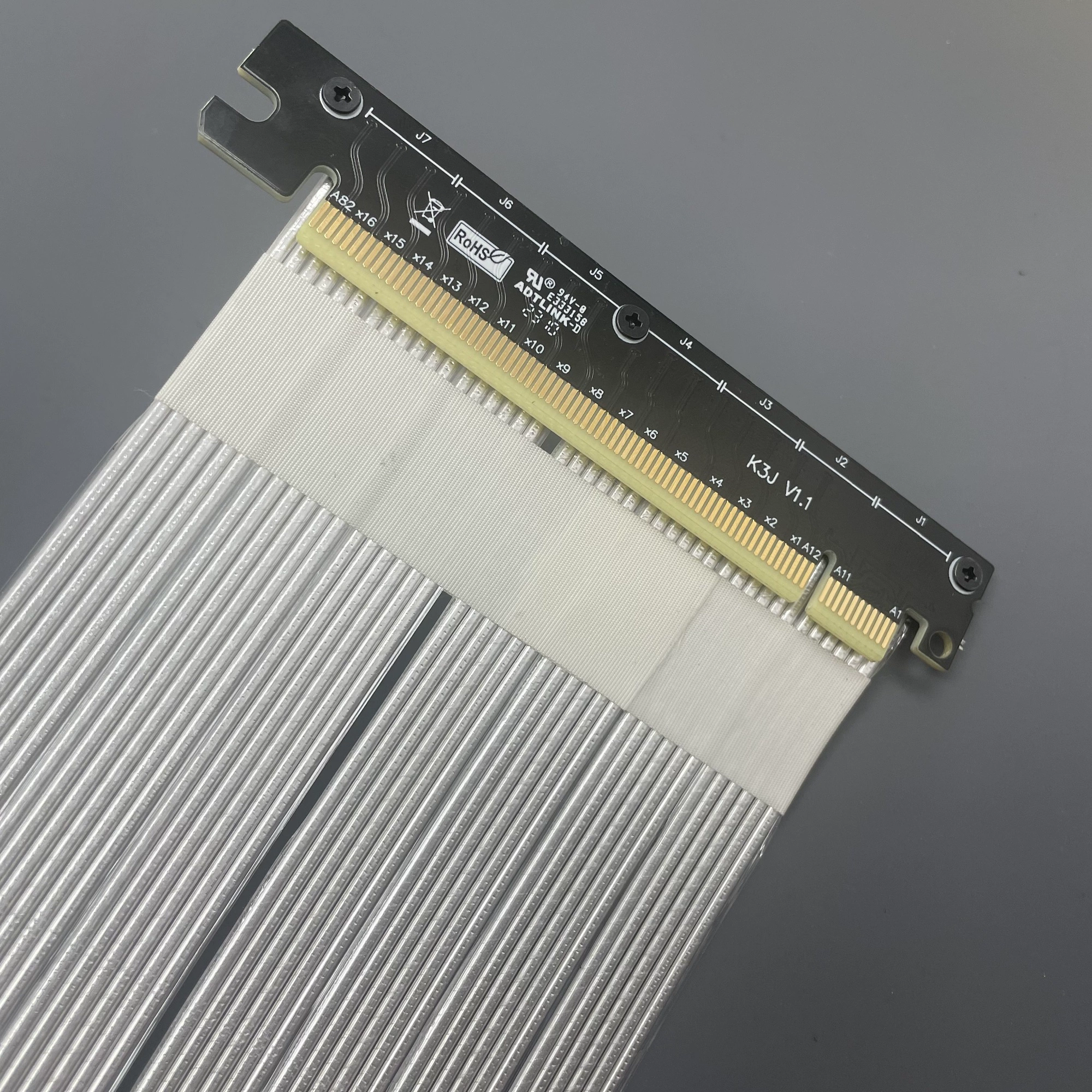

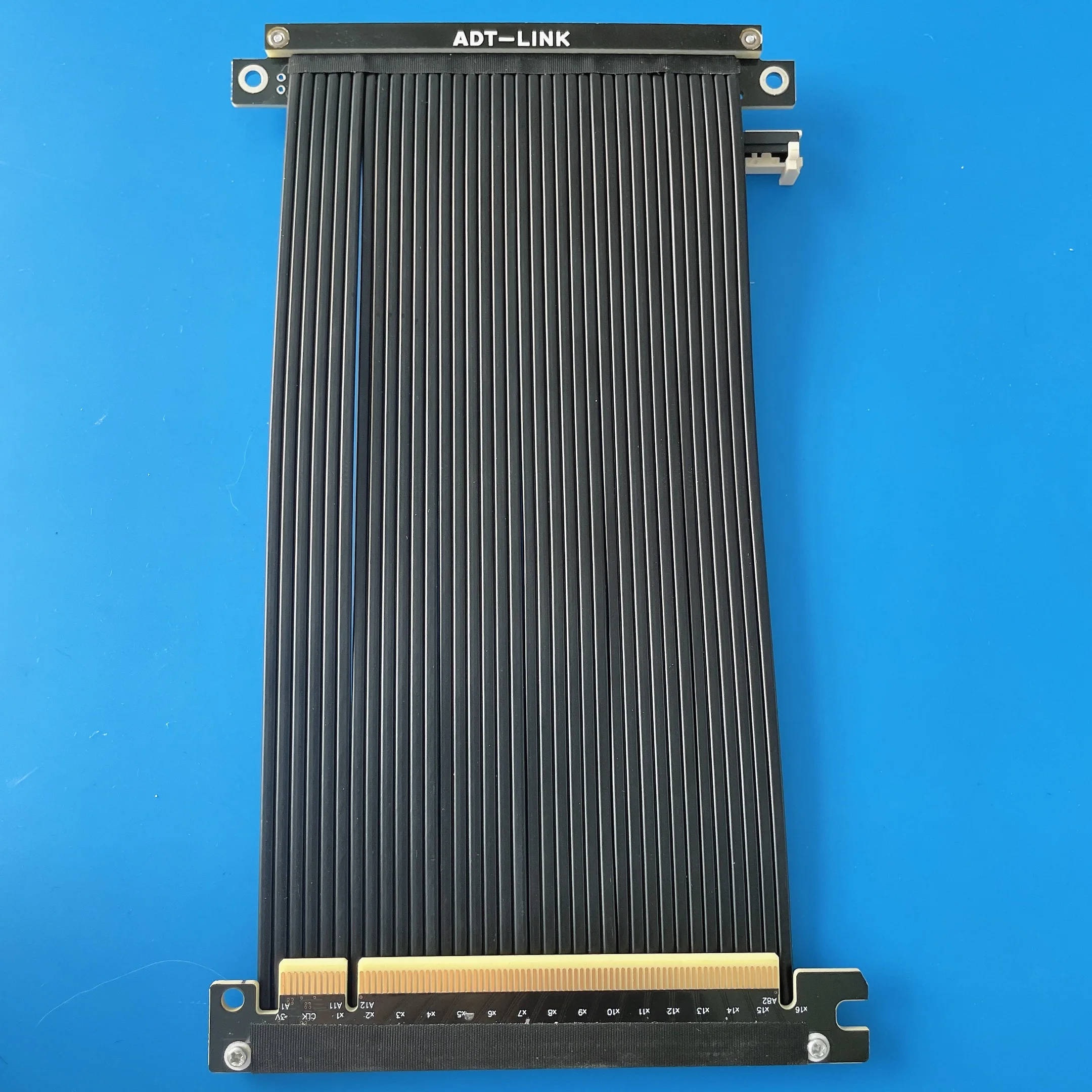

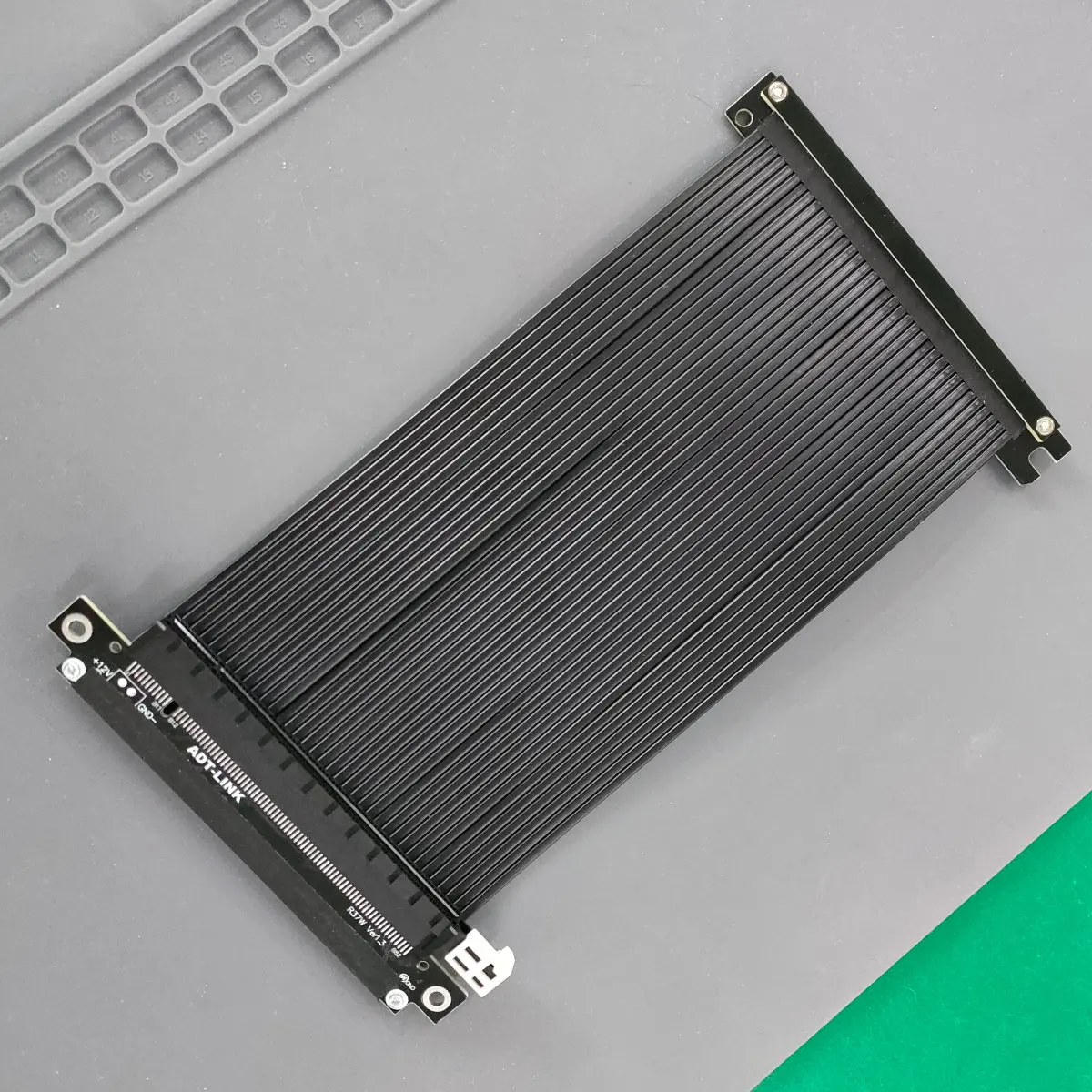

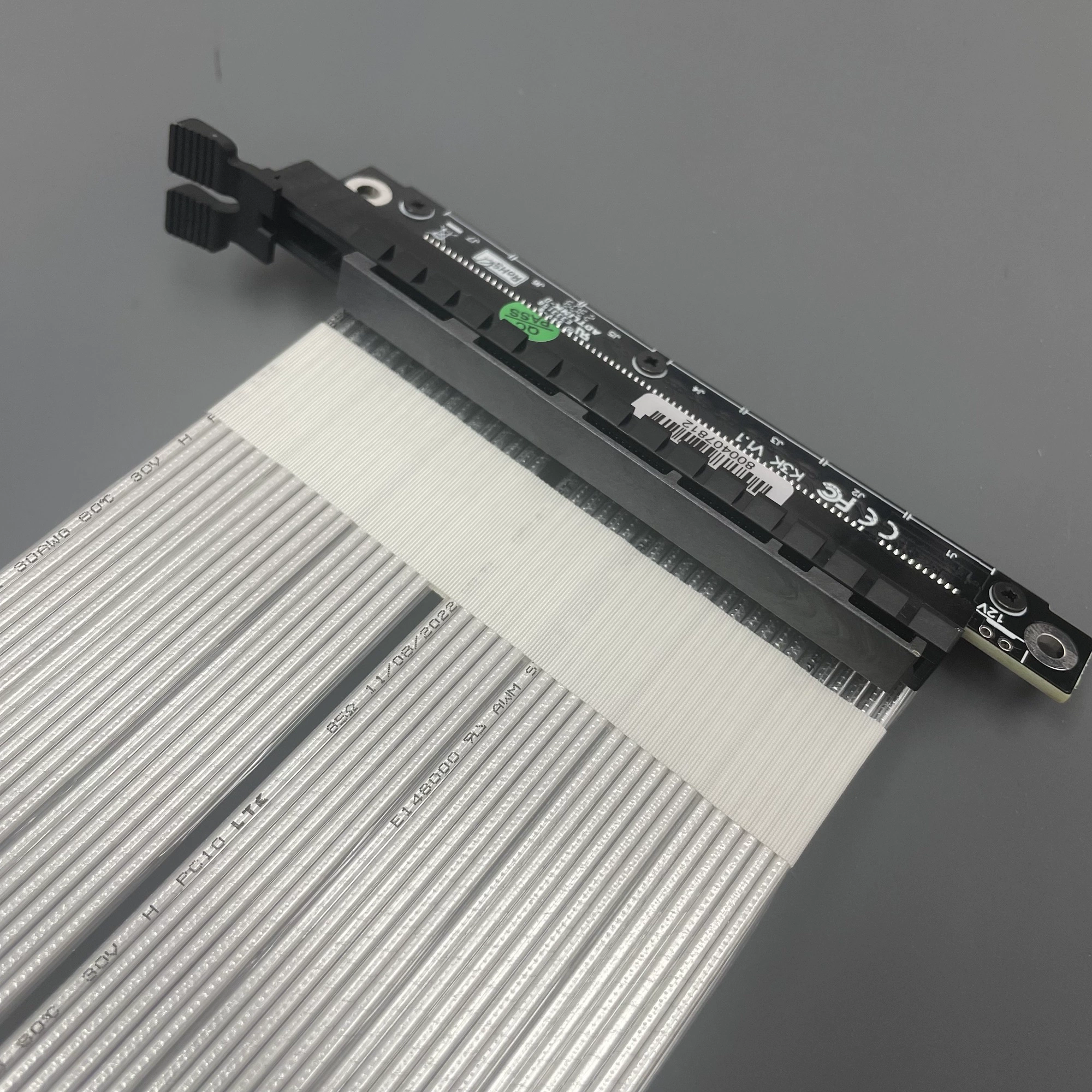

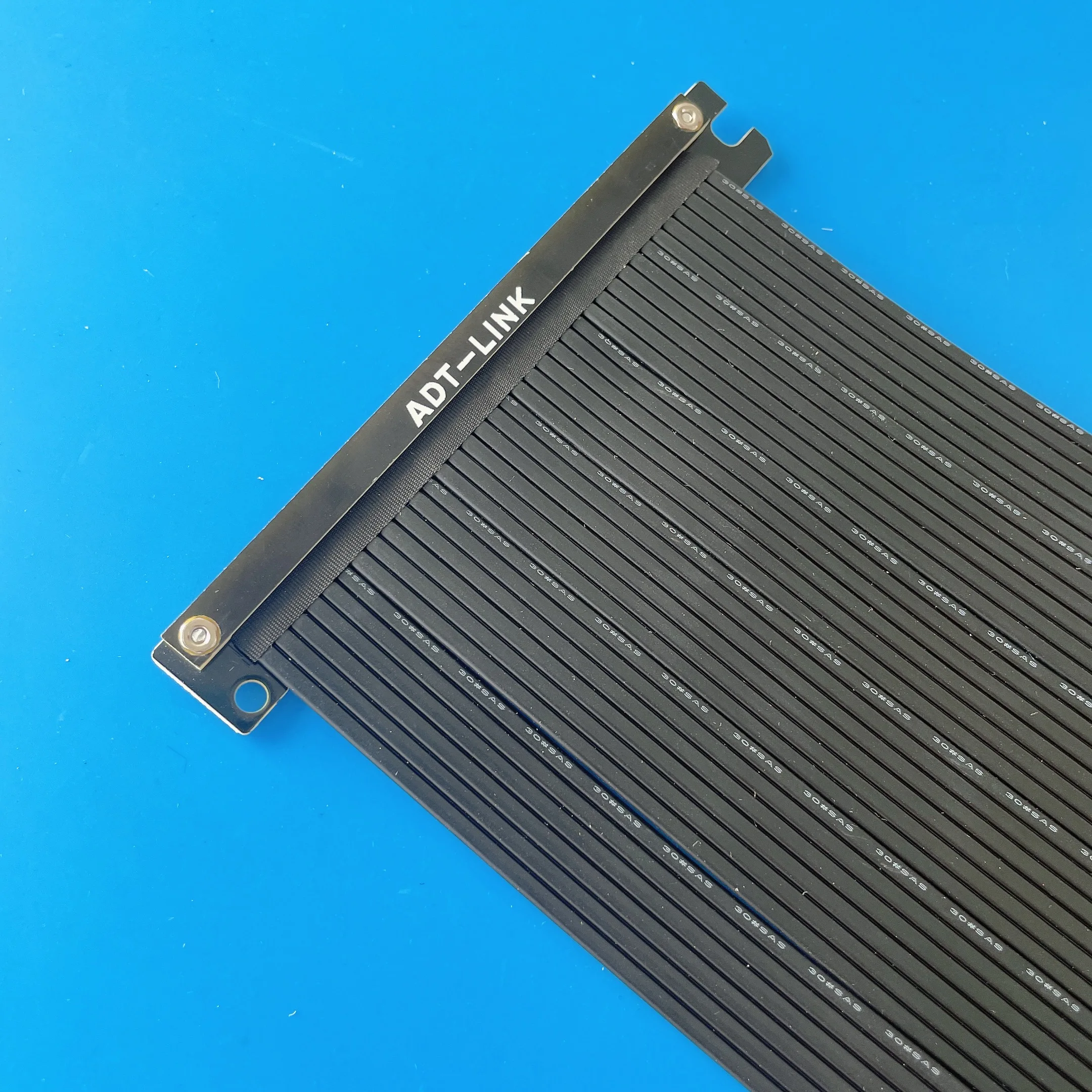

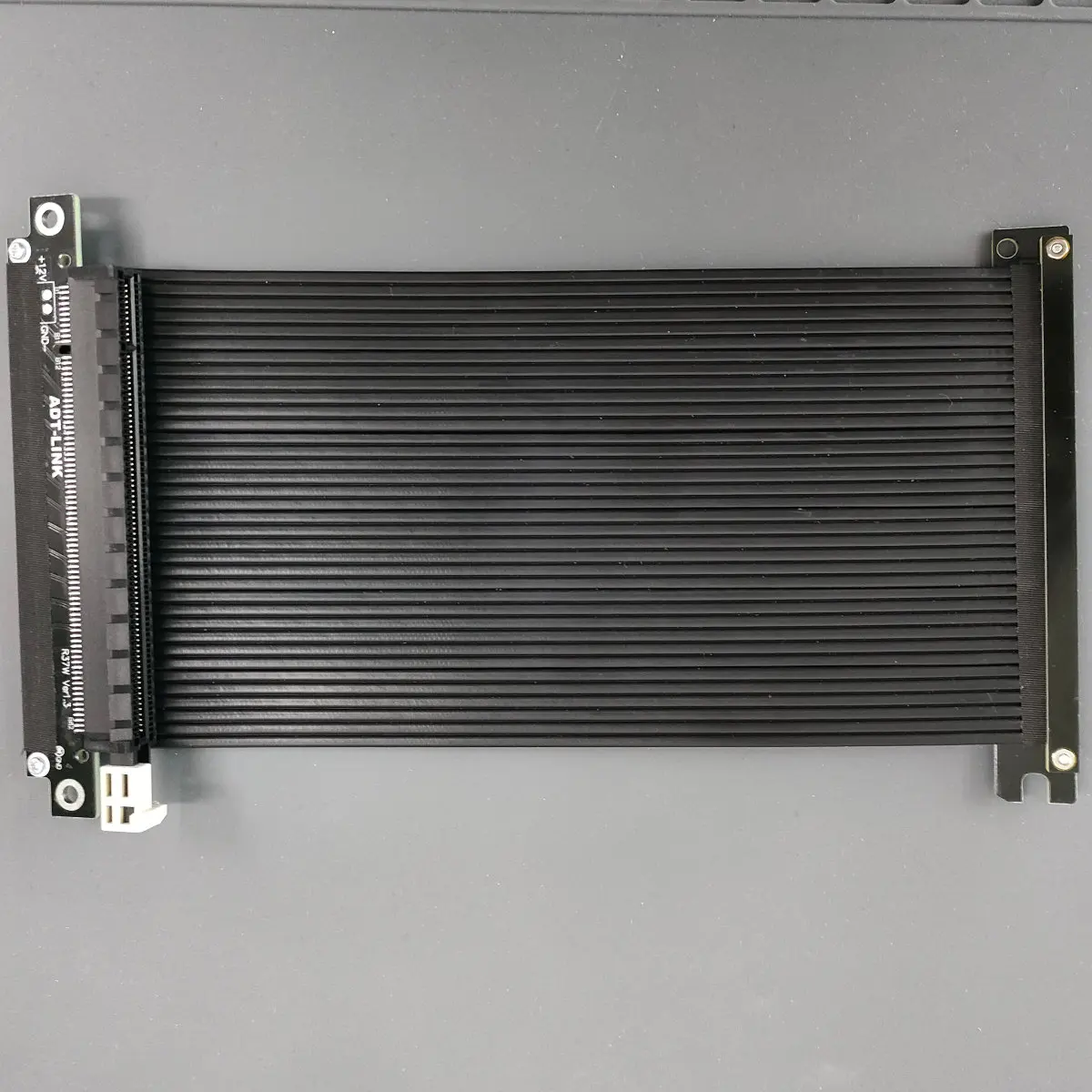

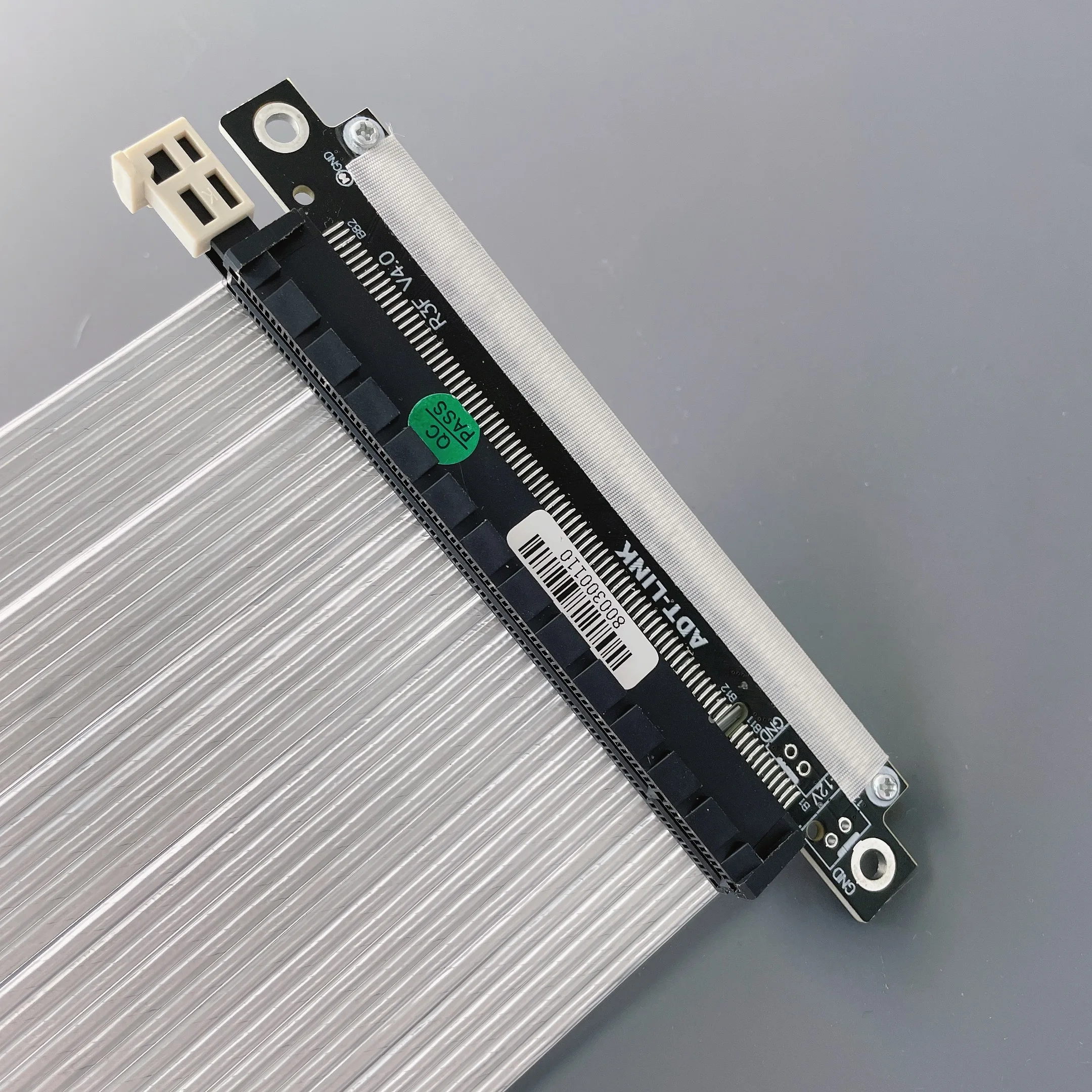

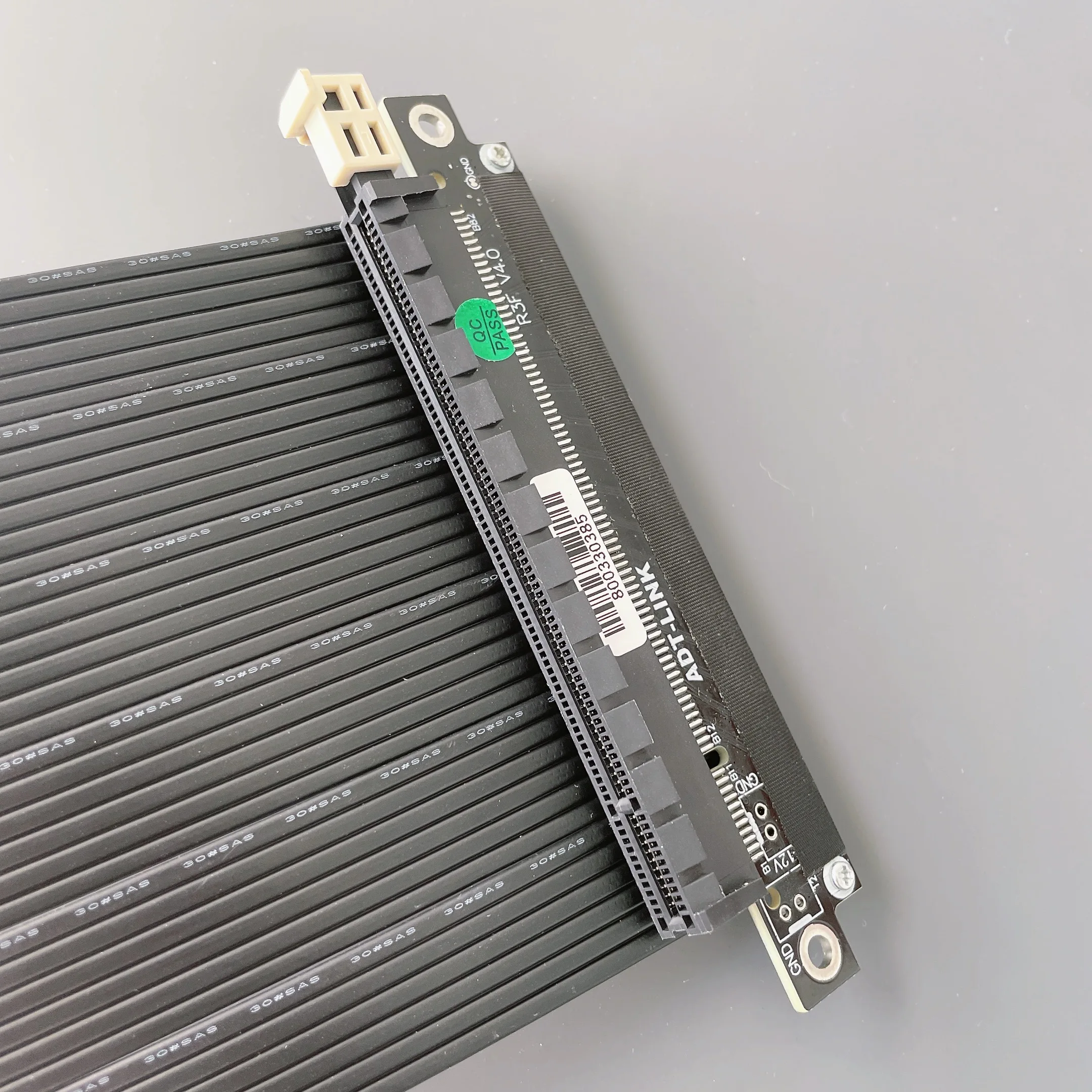

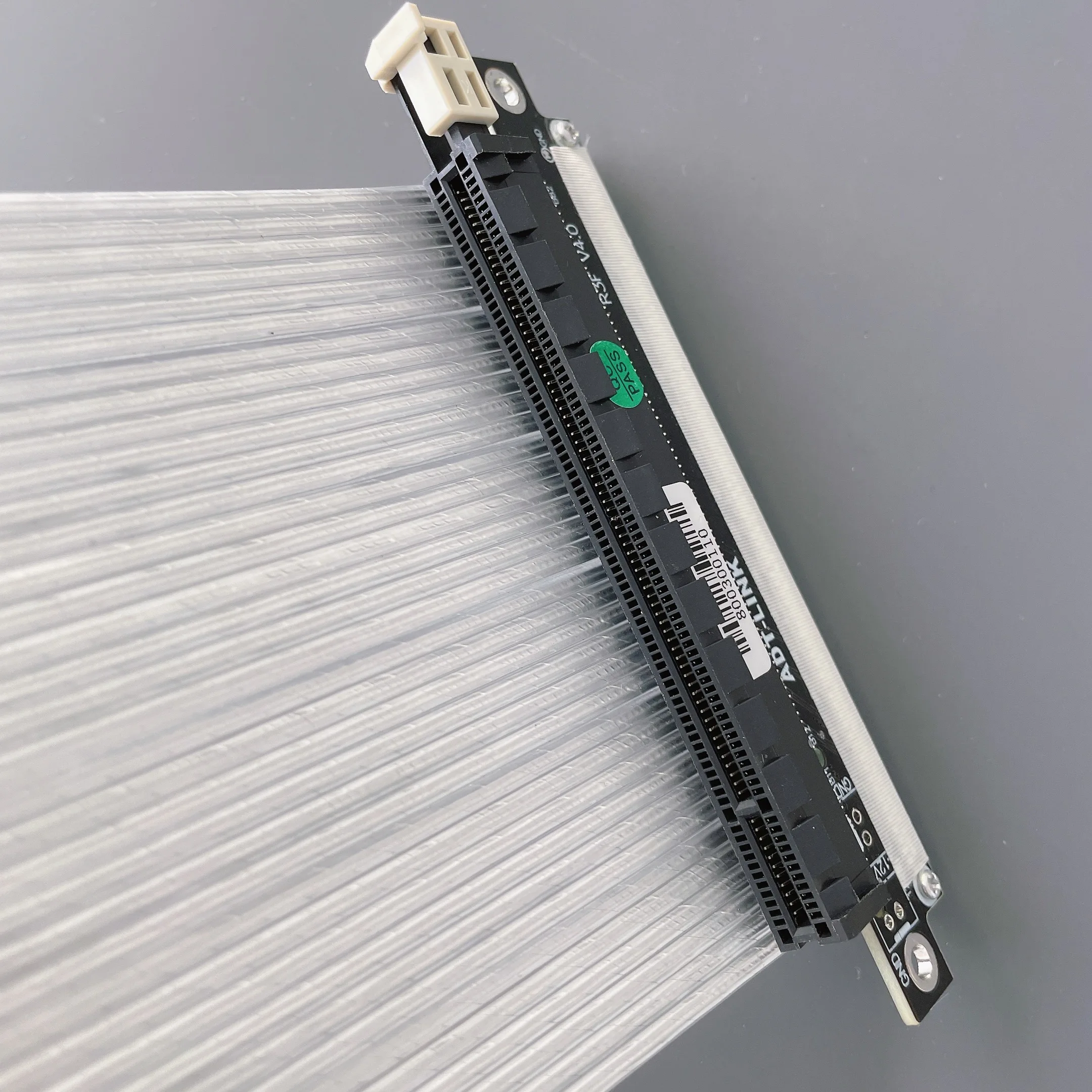

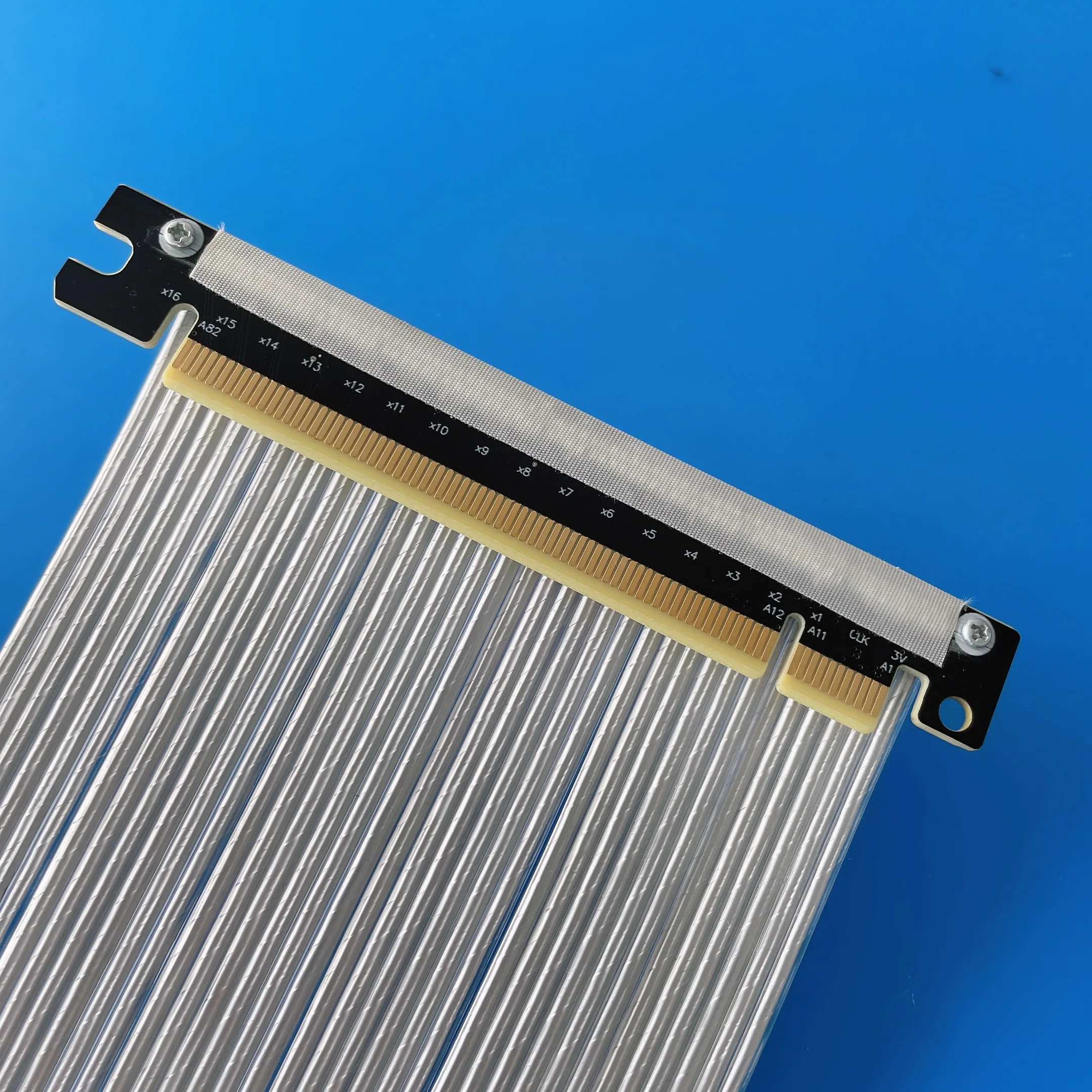

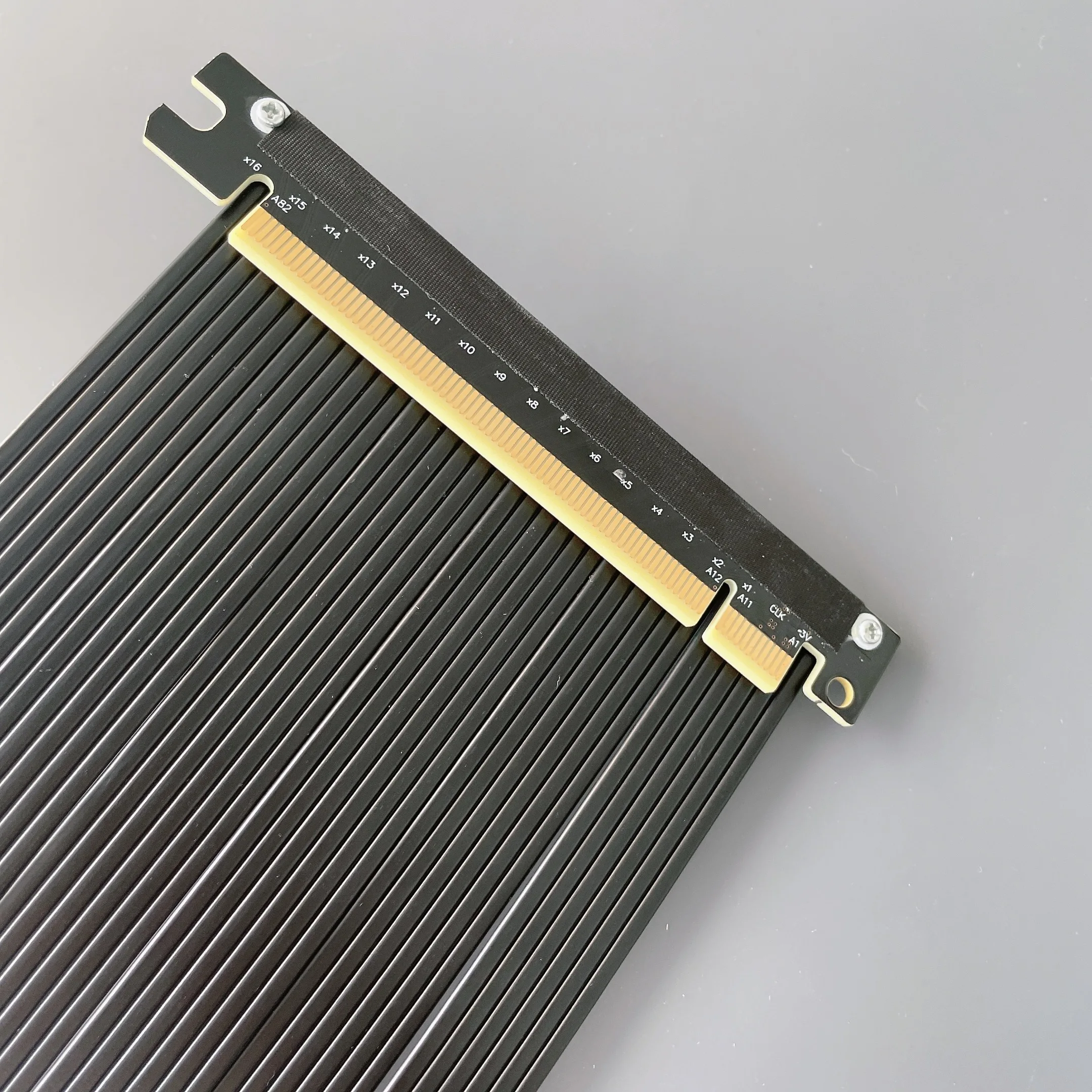

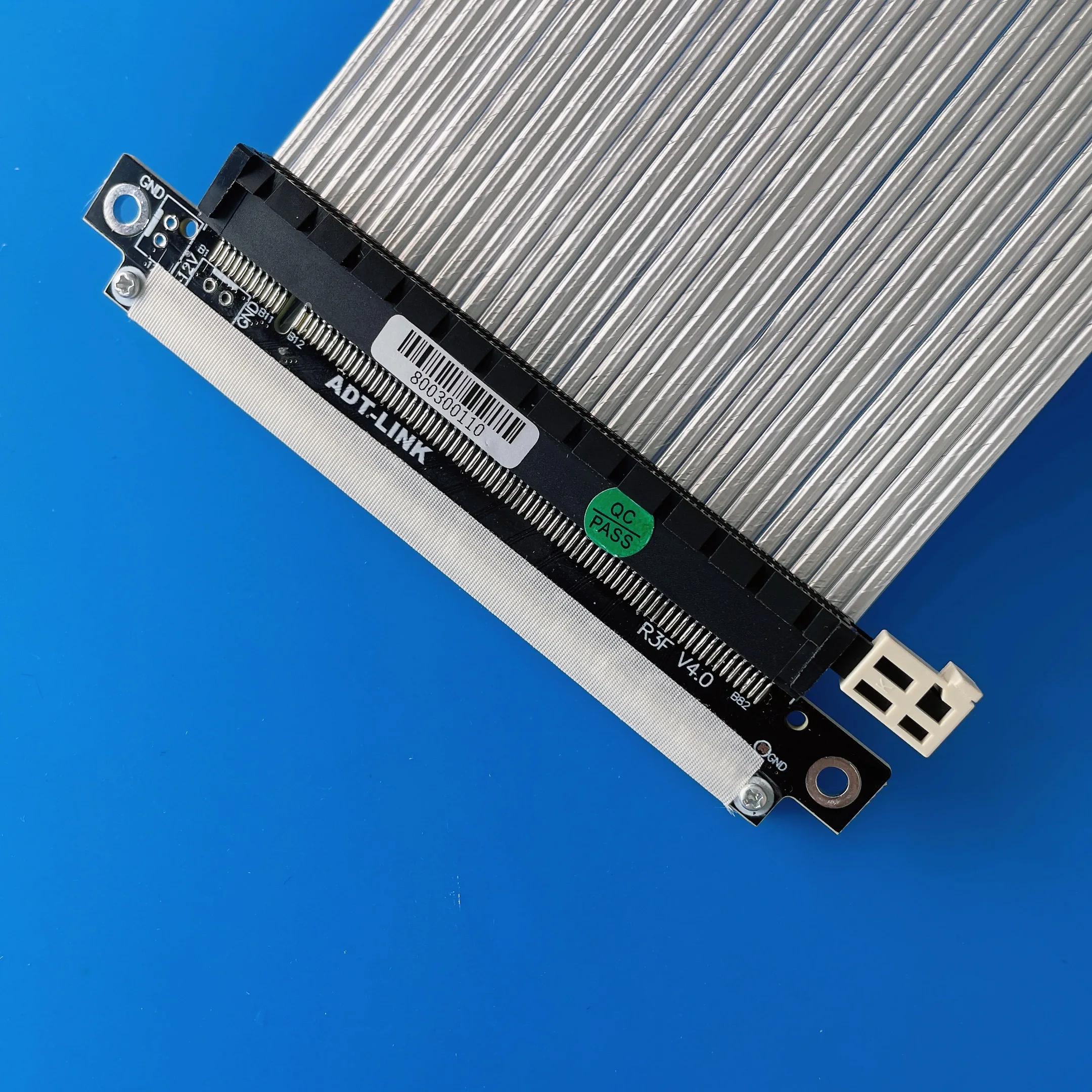

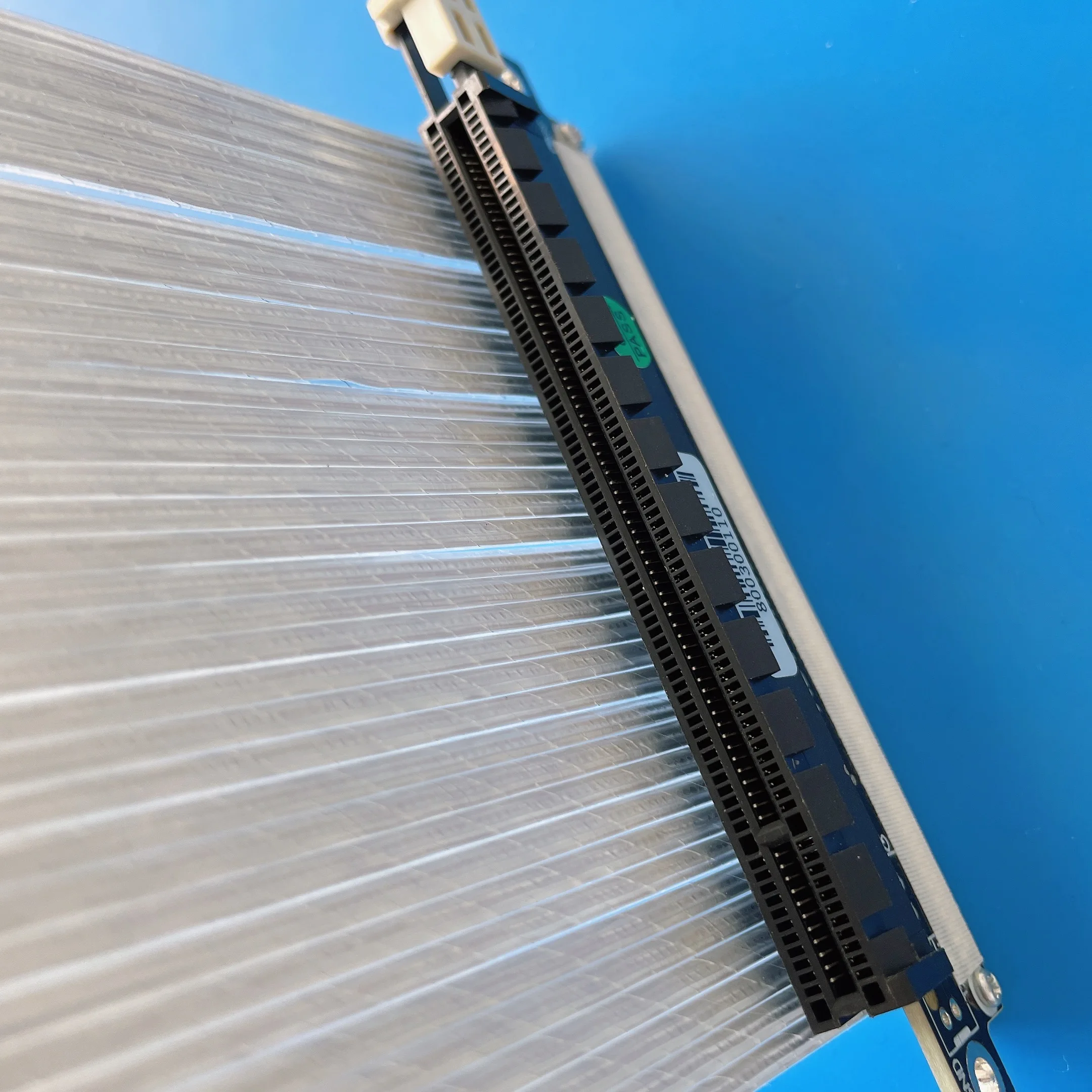

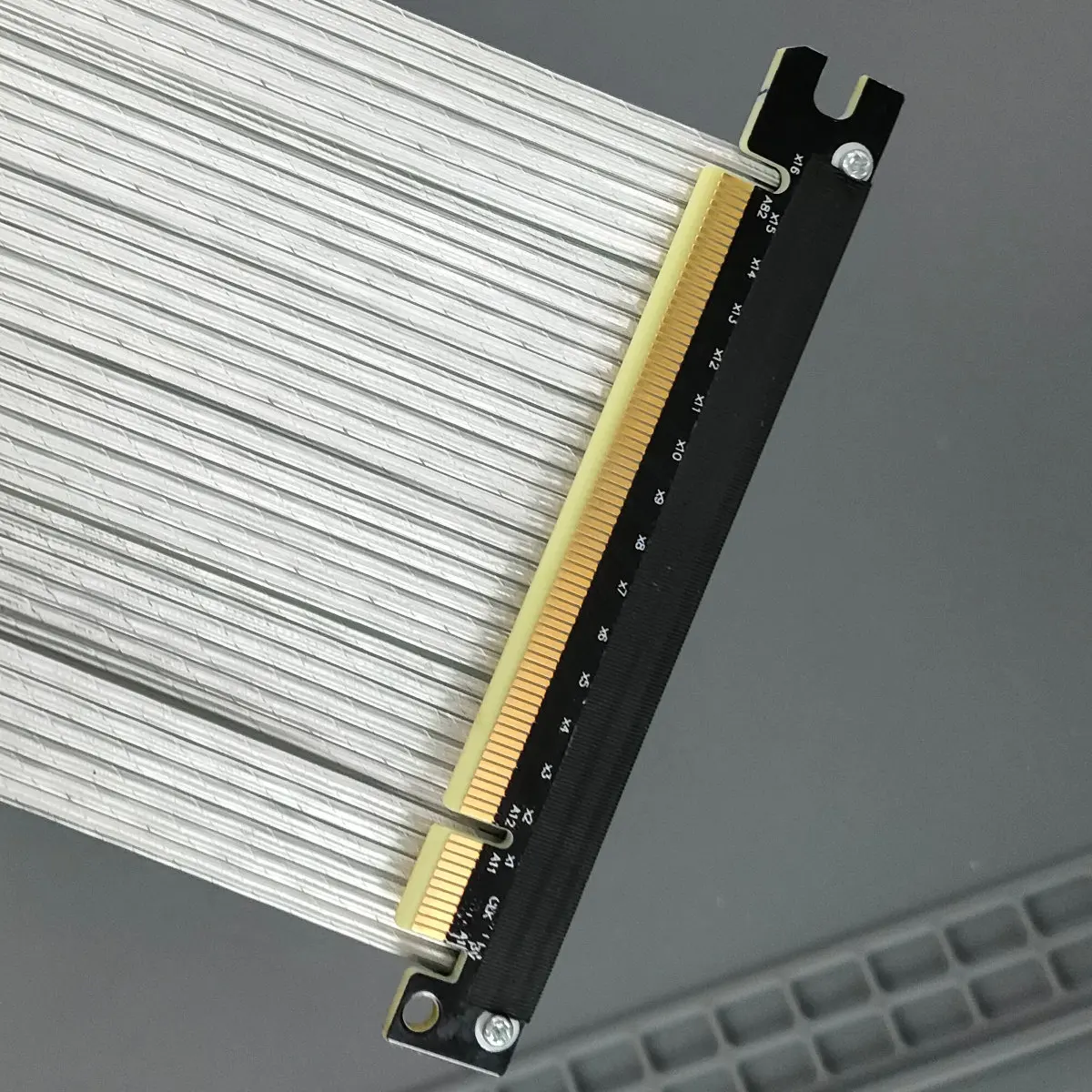

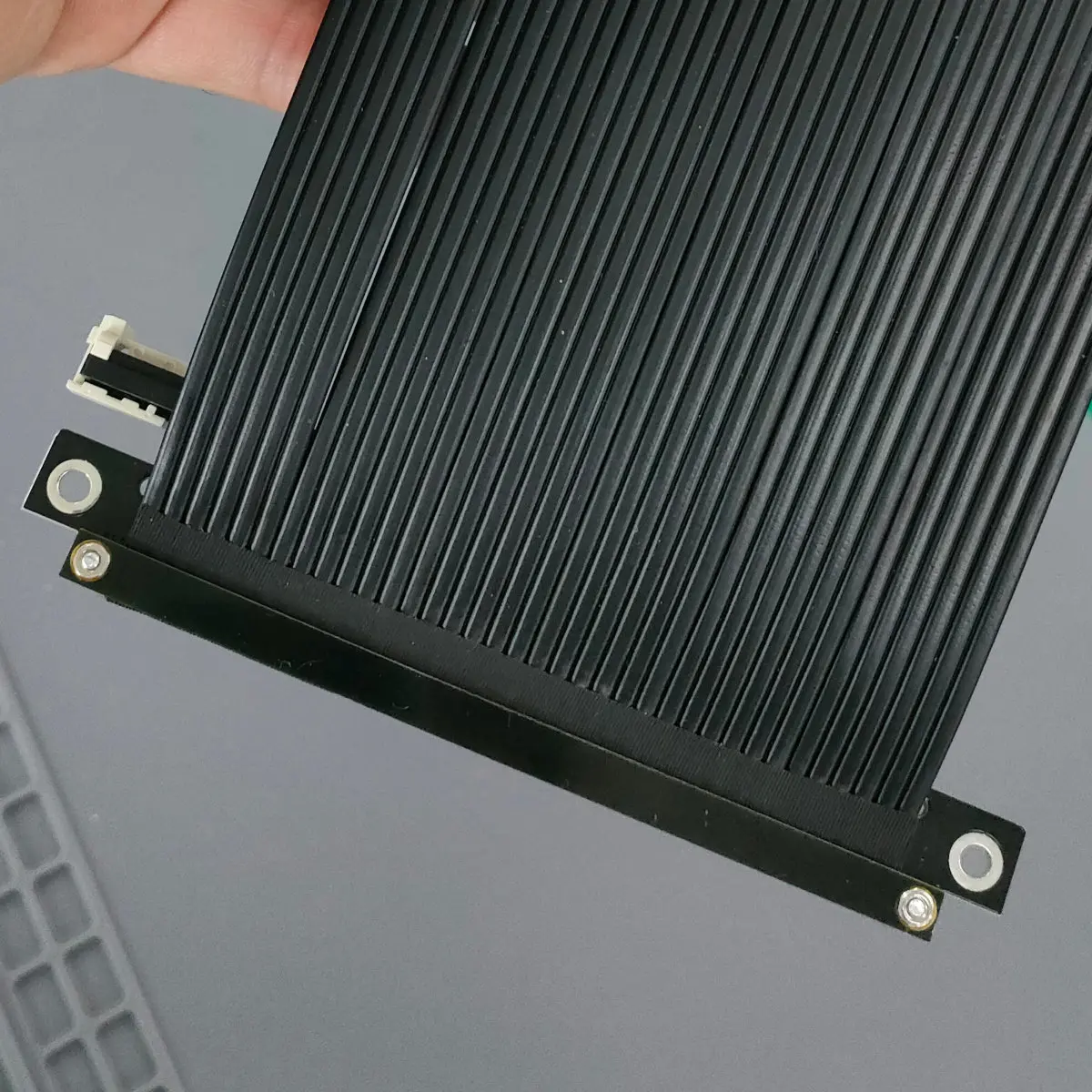

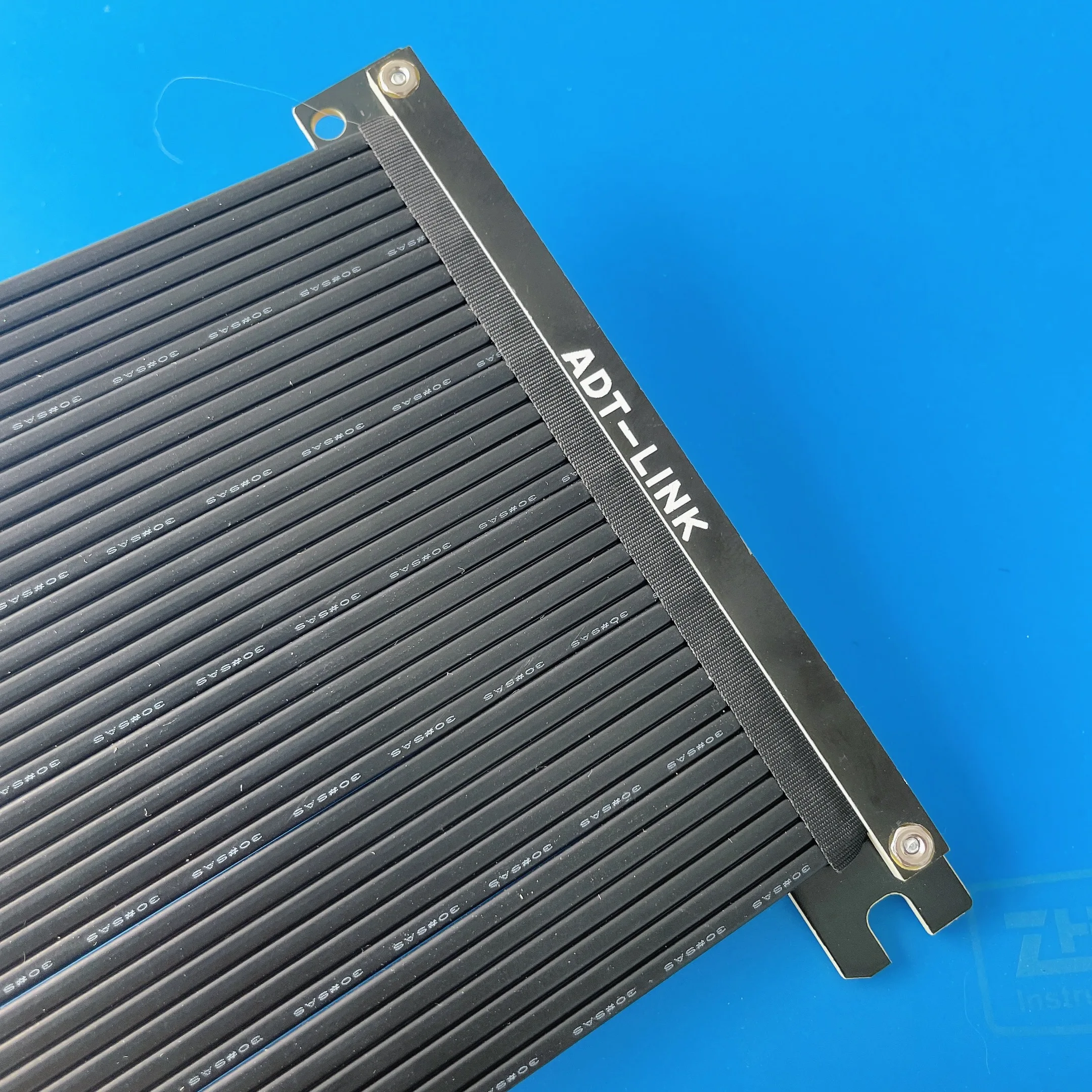

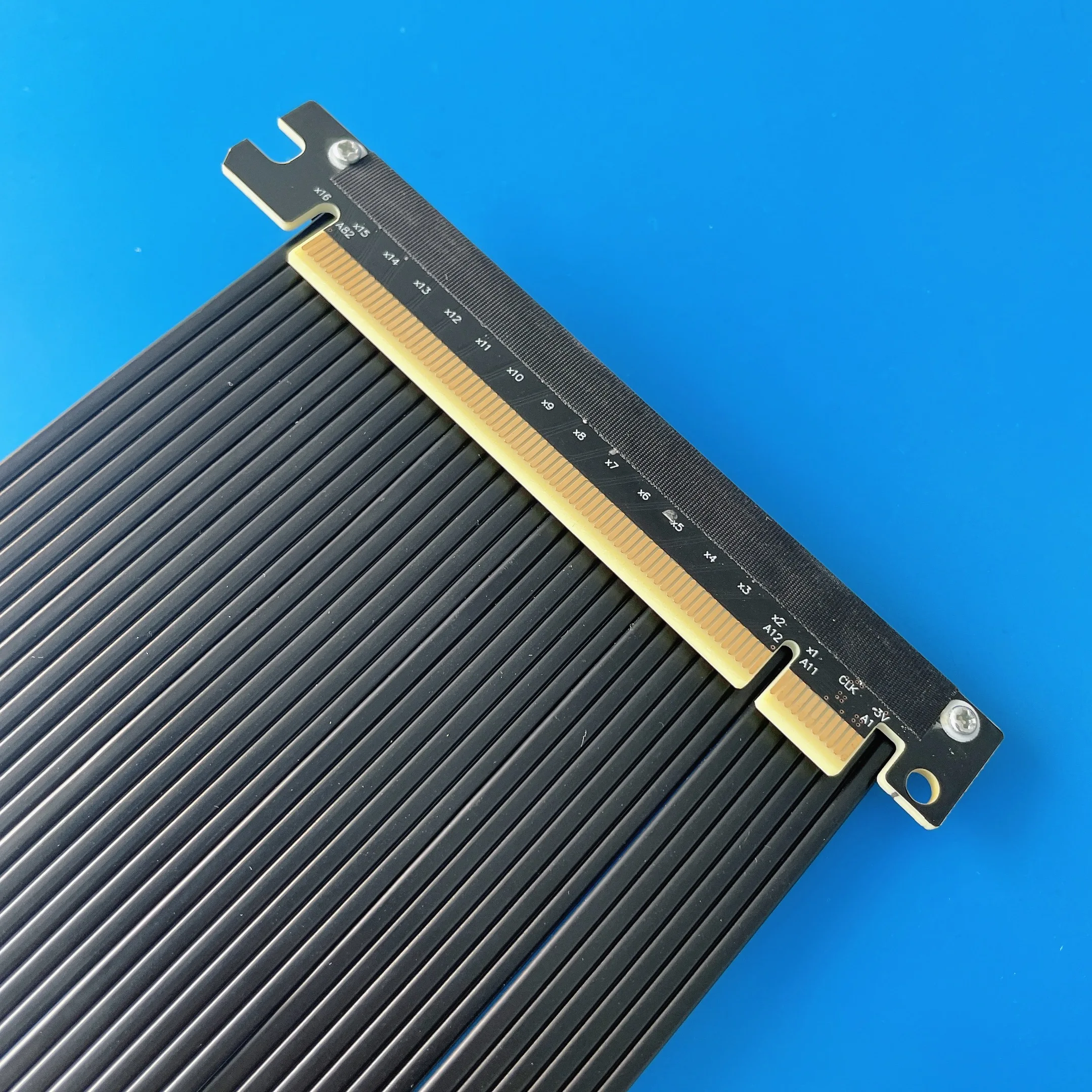

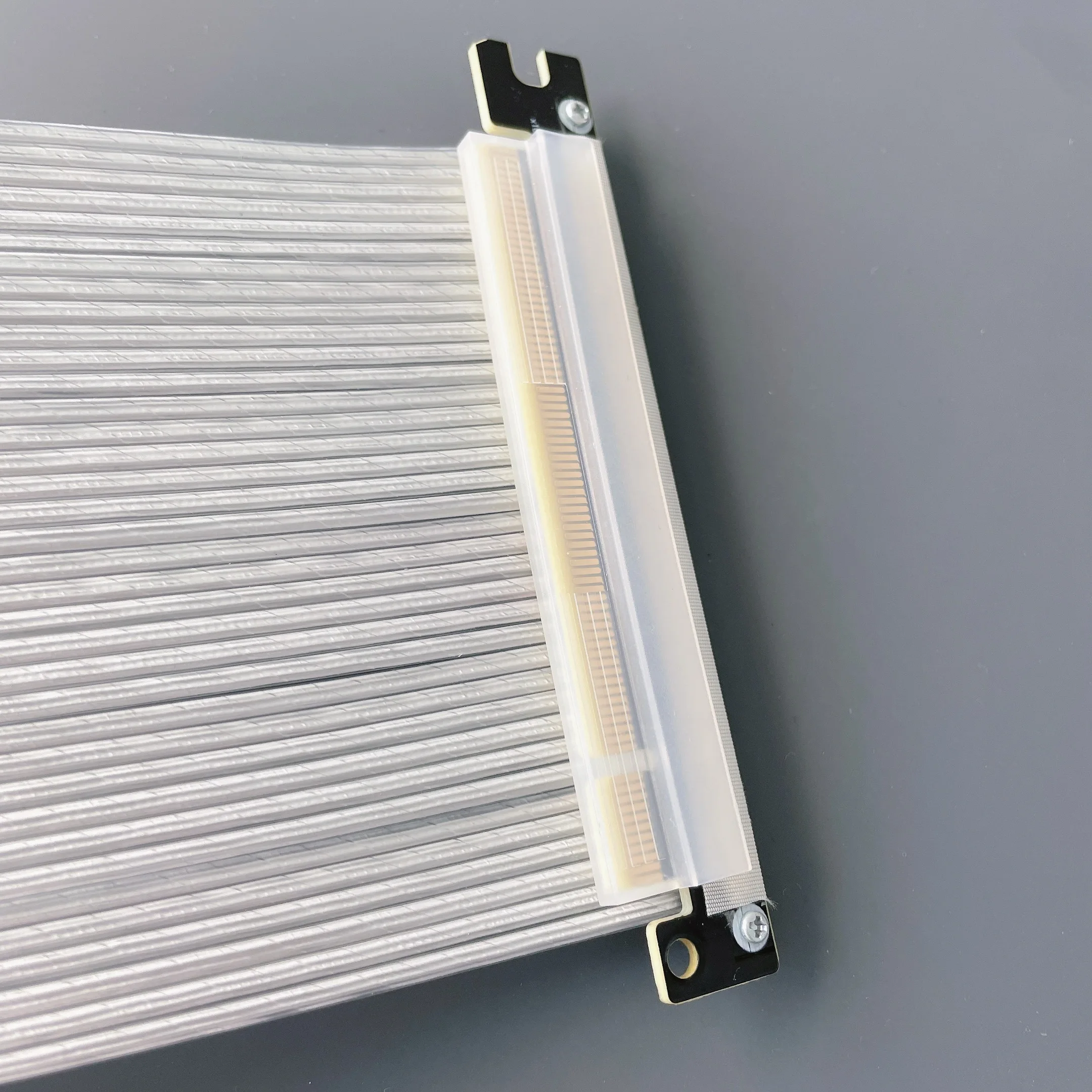

ADT-Link PCI Express 3,0/4,0/5,0Cable de extensión x16 para chasis ITX A4
Nombre de la marca: ADT-LINK
3,0/4,0/5,0
2021 nuevos tipos:

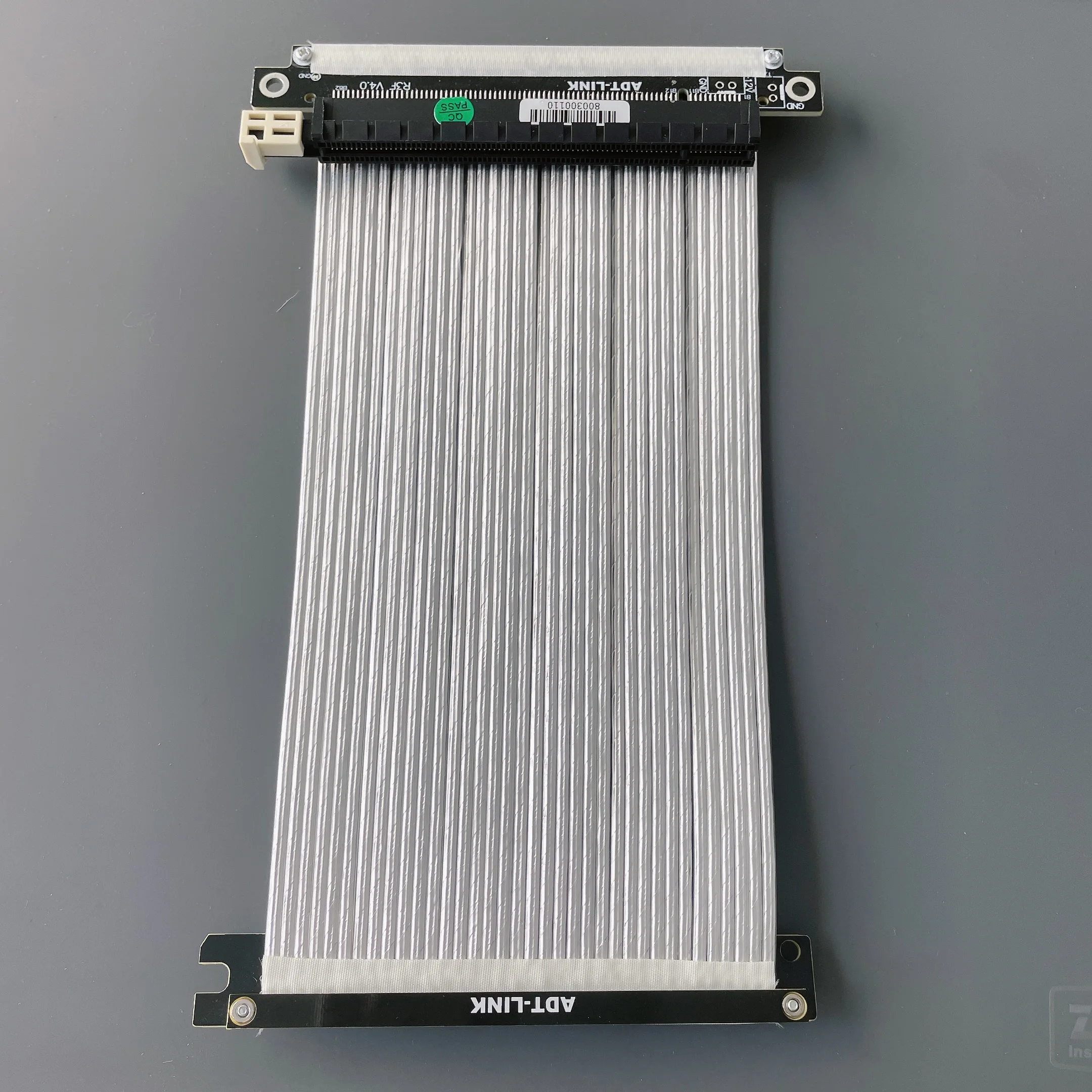

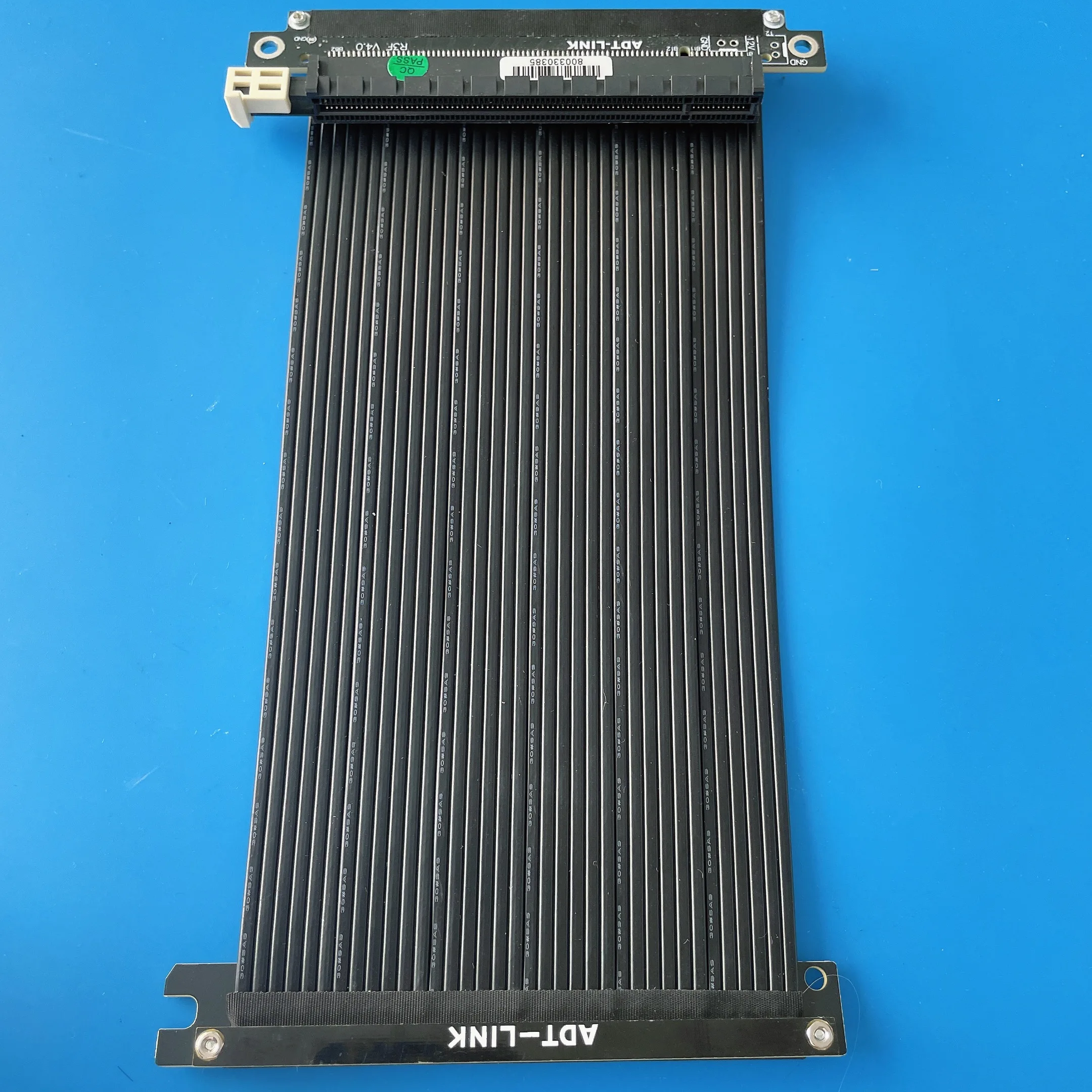

R33UF-TU-BK- 3,0(Color negro), (color negro), (color negro), (1), (2) 3,0(Color plata)
2022 nuevos tipos

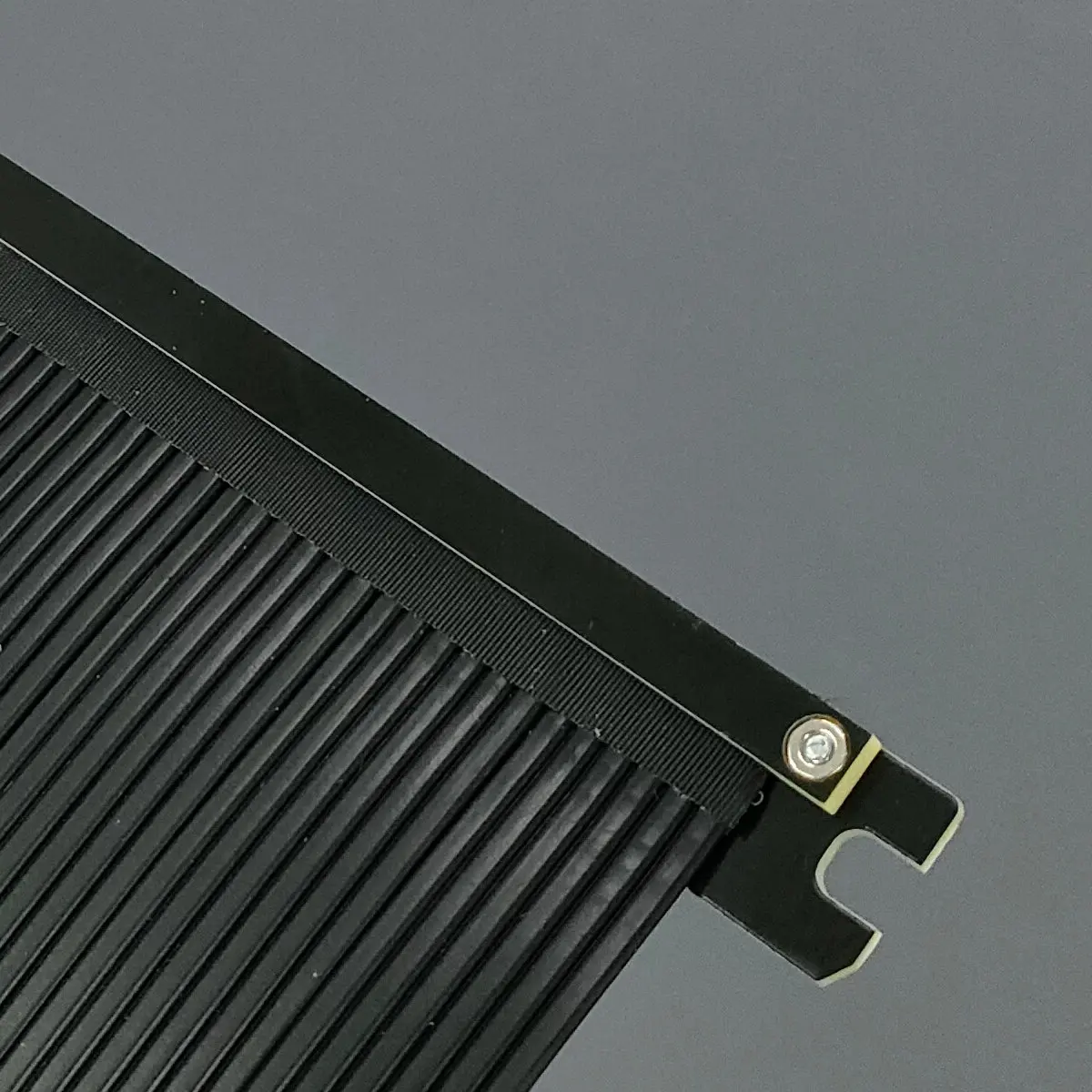

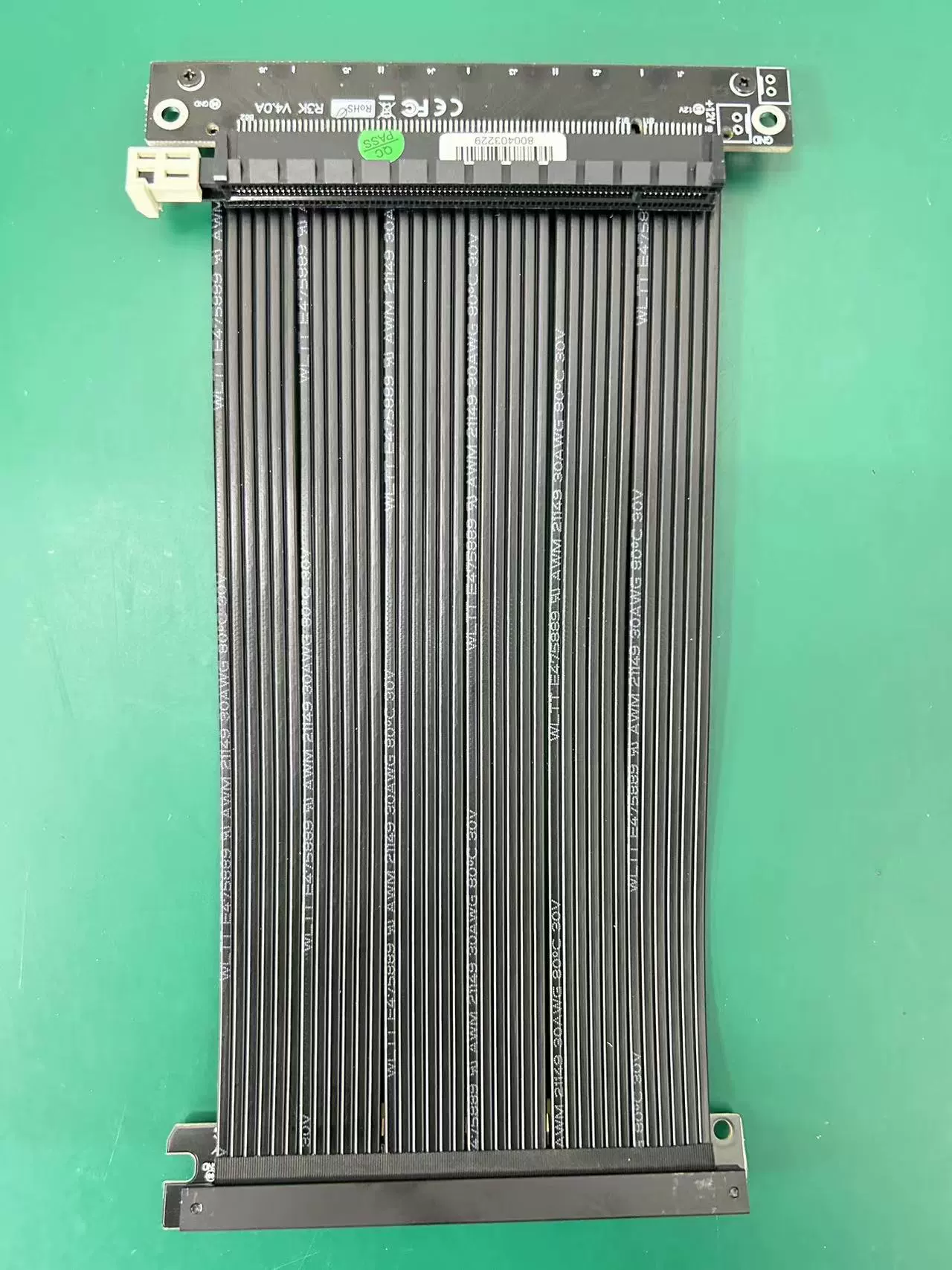

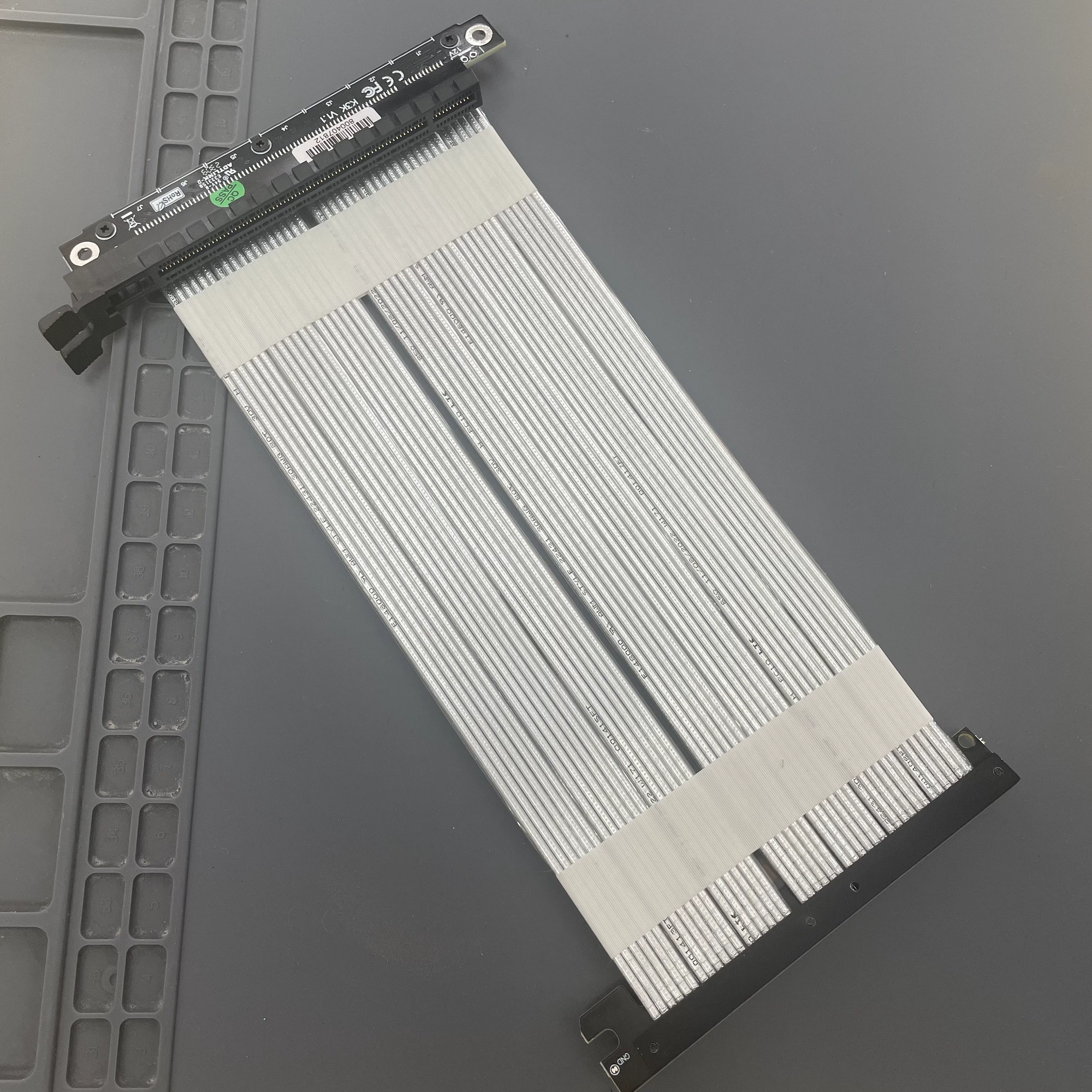

R33JK-BK- 4,0(Color negro), (color negro), (color negro), (1), (2) 4,0(Color plata)
2023 nuevos tipos

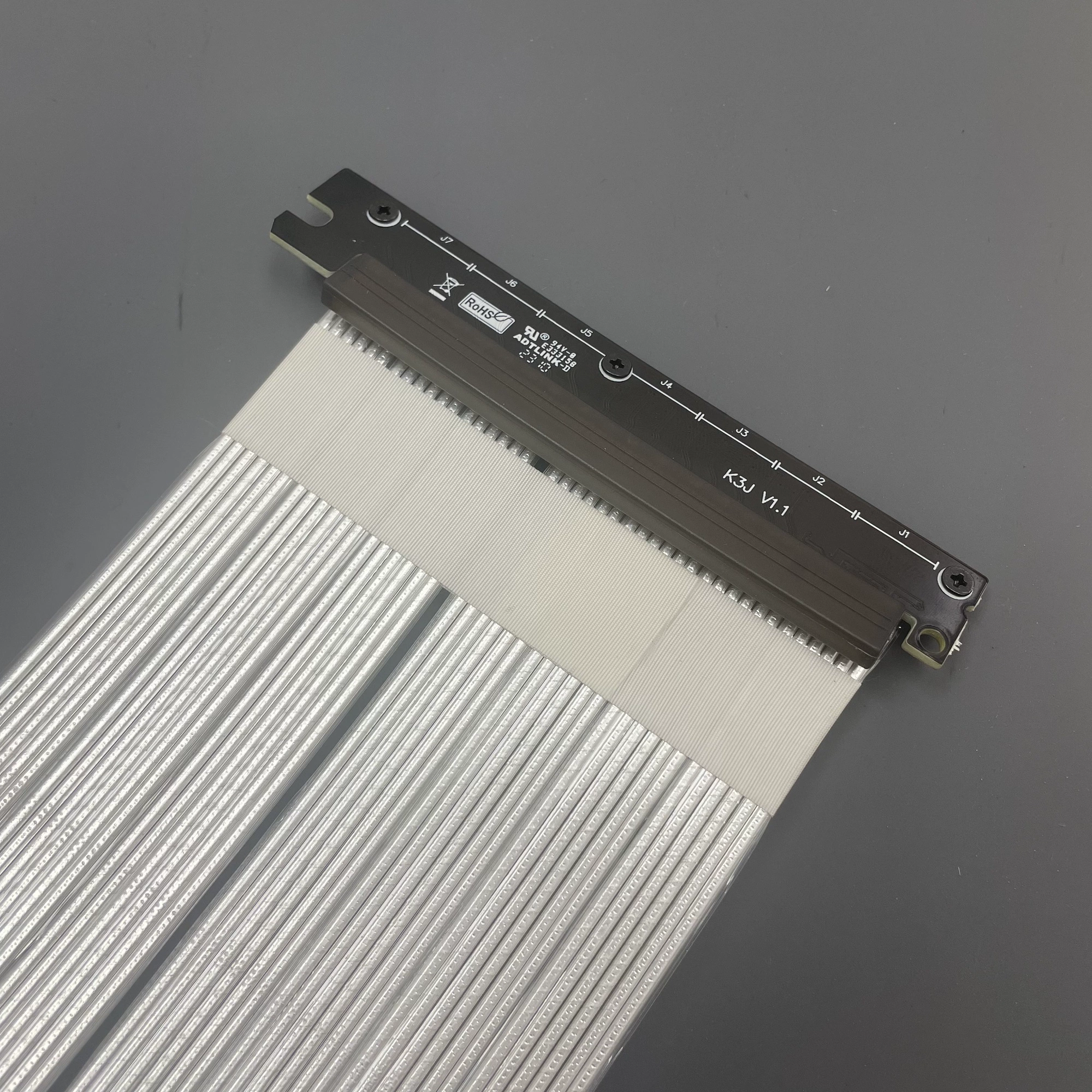

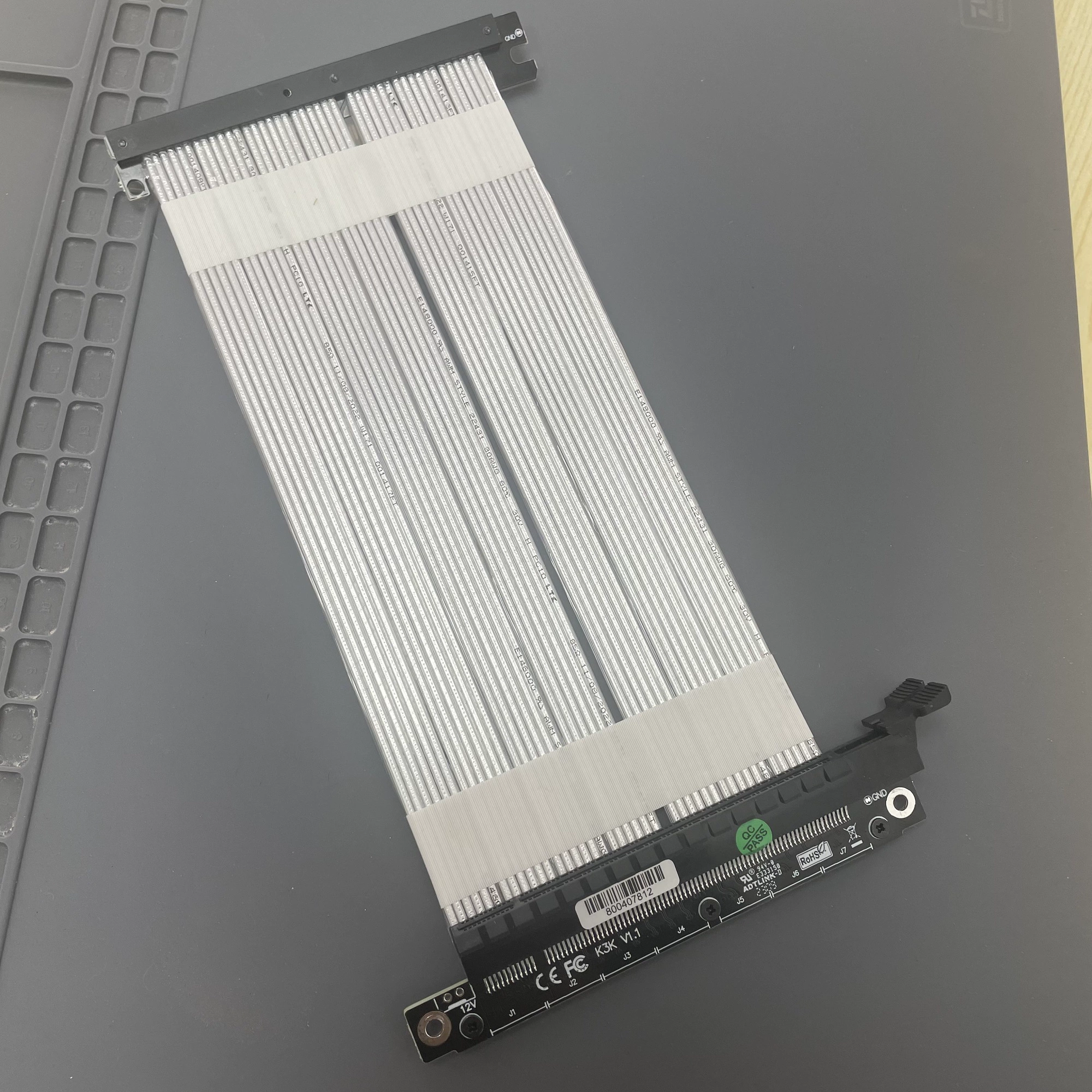

K33JK-4,0(Color plata) K33QK-5,0(Color plata)
Velocidad de transferencia: PCIe 4,0x16 velocidad completa, 256G/BPS (máx.)
Longitud del cable: 150 ~ 300mm, la longitud se puede personalizar

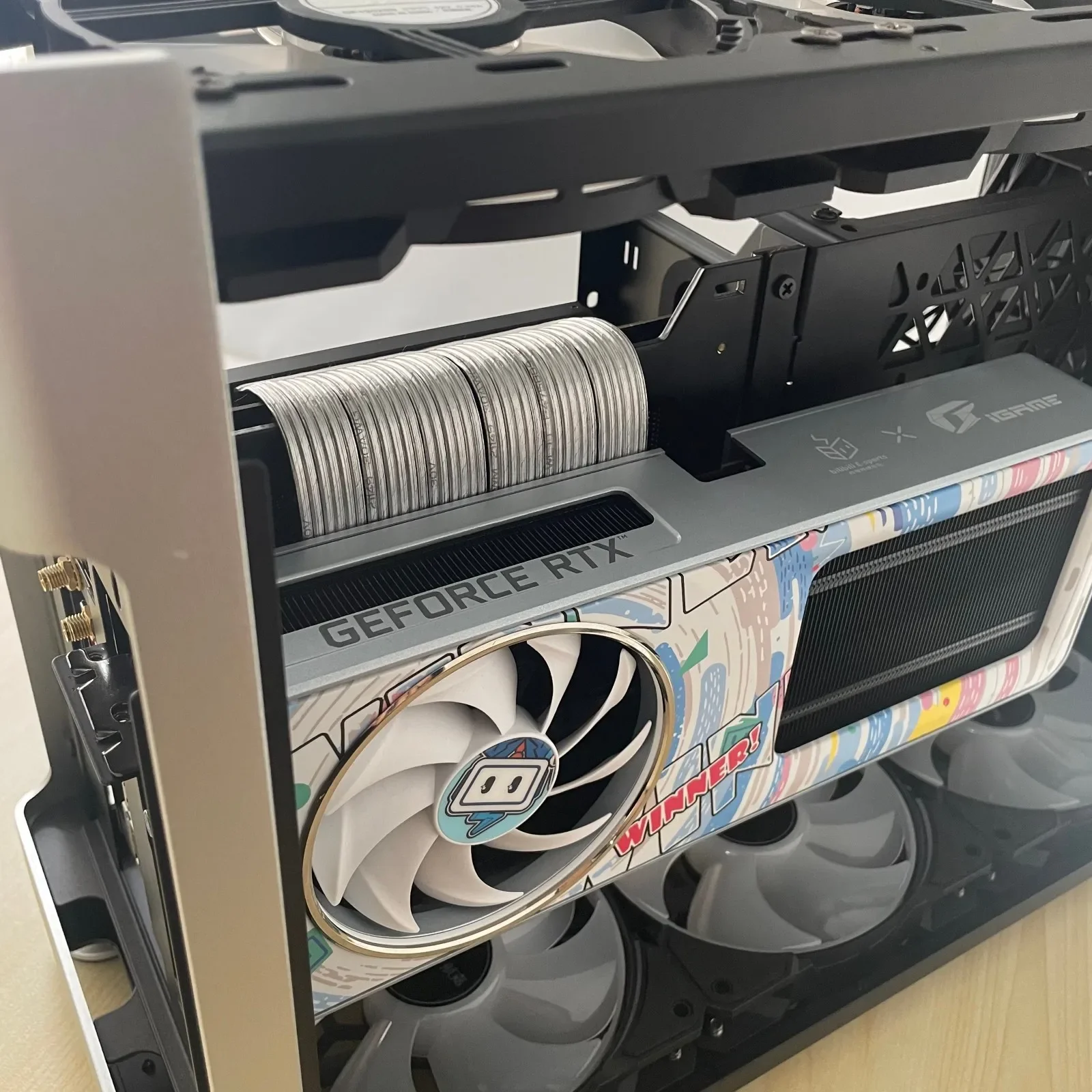

Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable de extensión de ranura PCIe x16 para carcasa de placa base ITX
Tarjeta gráfica adecuada: RTX 4090 RTX 3090 RX6800xt, compatible con tarjetas gráficas PCIe 4,0

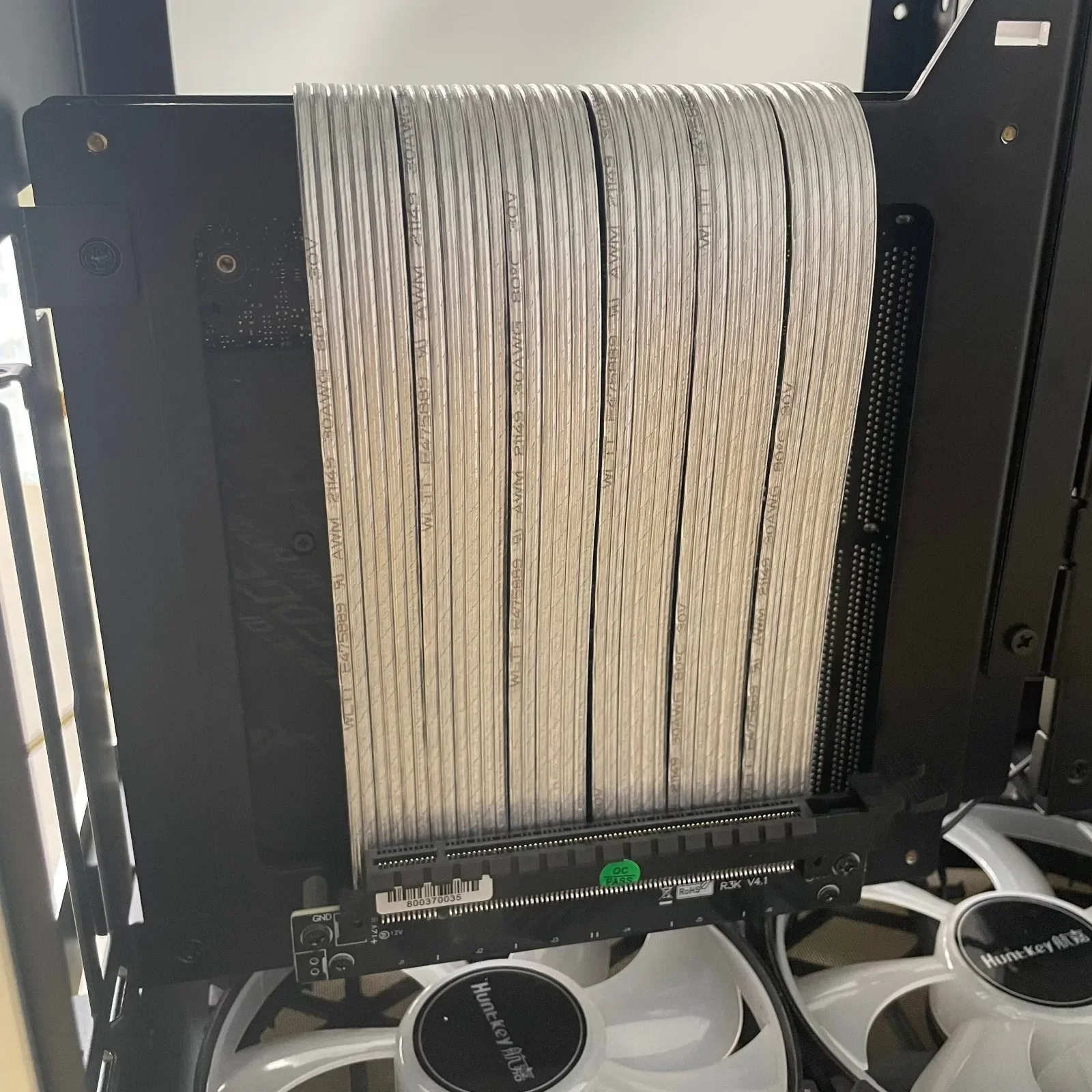

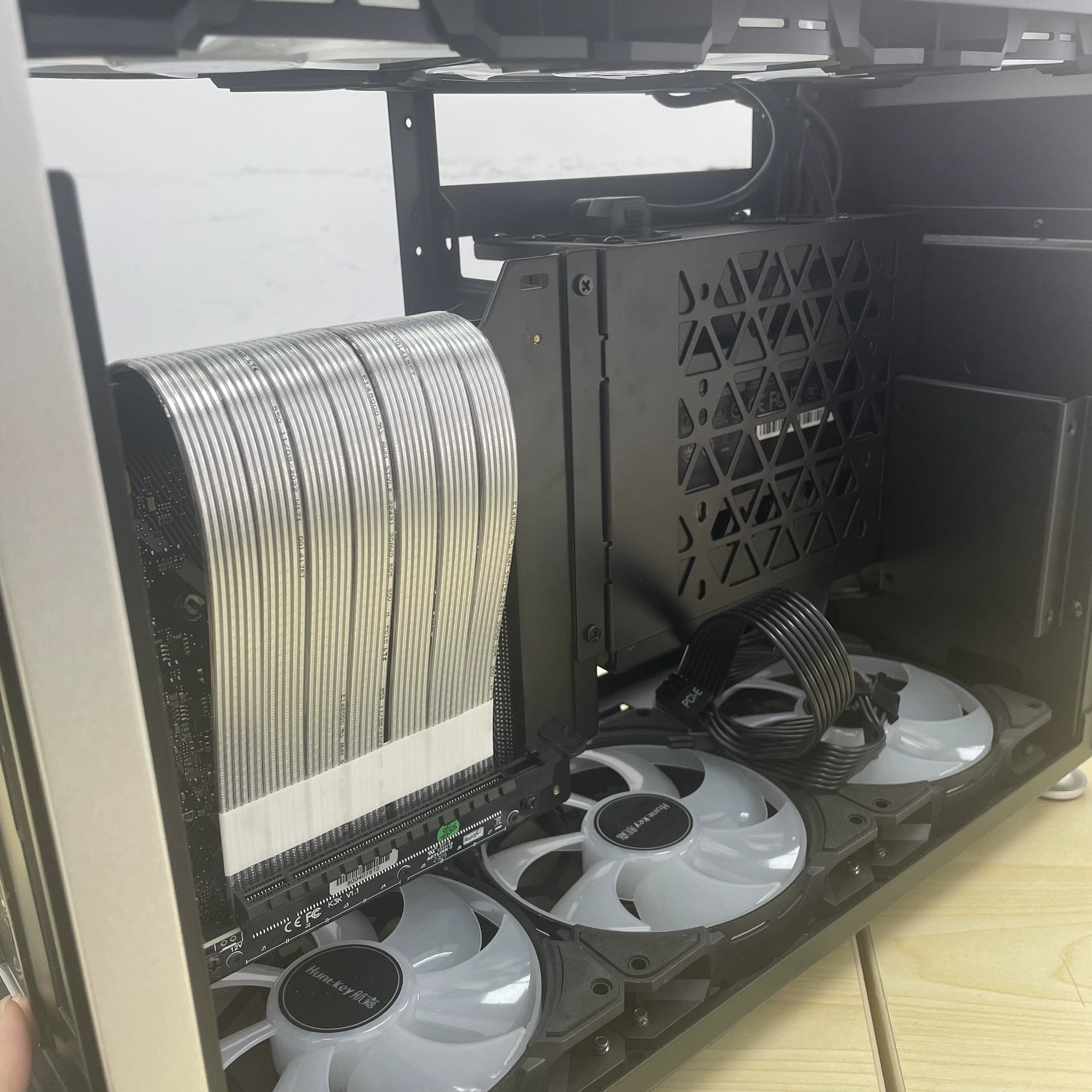

Chasis compatible:Chasis personalizado A4 ITX
Limitación de uso:PCIE 4,0 tiene altos requisitos en el equipo, y la señal se deteriorará siempre que el cable de extensión esté conectado. Este producto no garantiza la velocidad completa de PCIE4.0. Si el equipo está envejecido, la señal es pobre o el entorno es malo, úselo a una velocidad más baja GEN 3,0.
Restricciones:Solo para placa base ITX y su instalación de mini chasis compatible. No se admiten tarjetas gráficas antiguas o placas base de más de cuatro años.

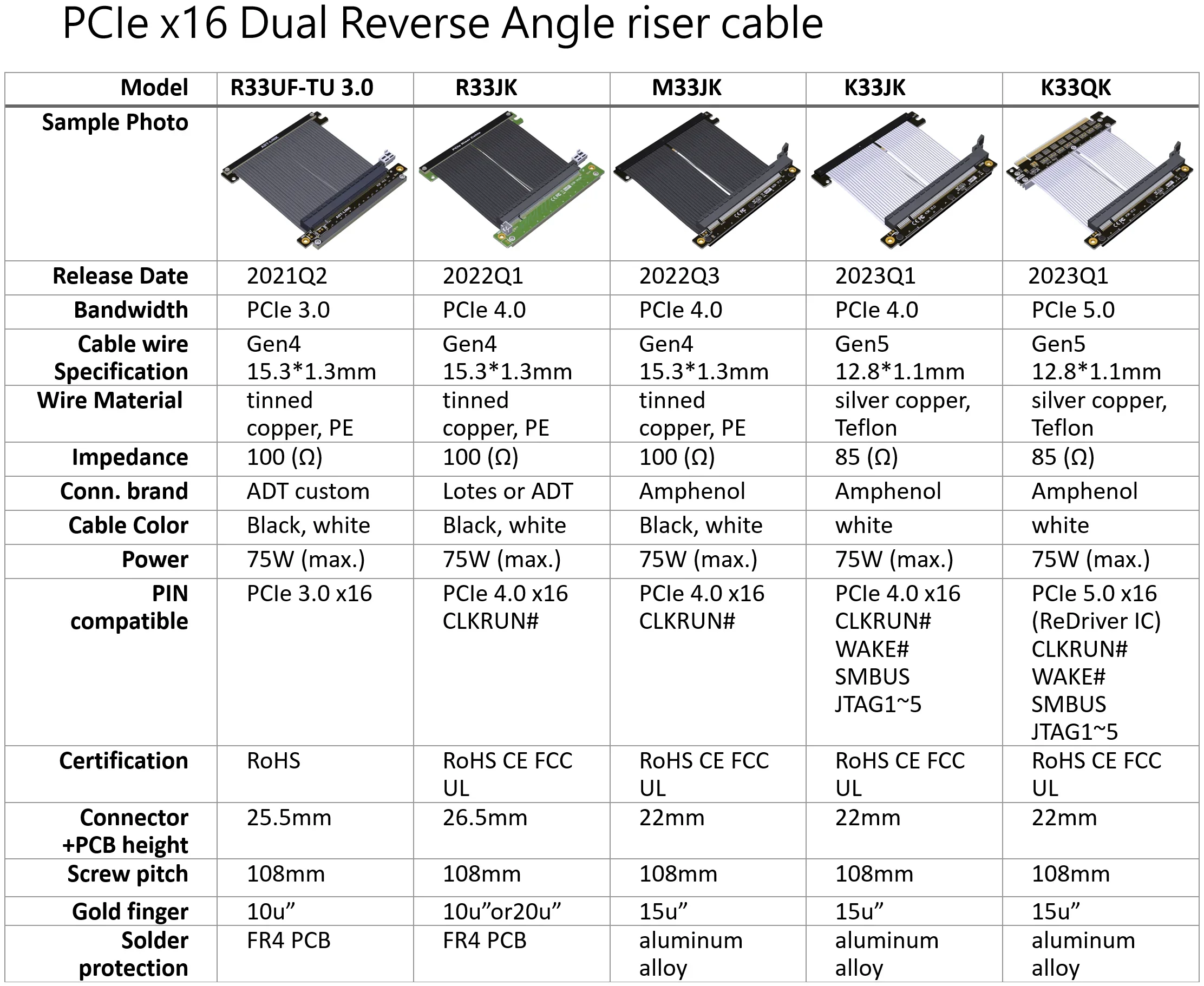

Número de producto:
ModeloDescripciónAncho de bandaR33UF-TU-BK-3.0X16 3,0 Doble Reverso Negro (2021 nuevo)PCIe 3,0x16R33UF-TU-SI-3.0(2021 nuevo)PCIe 3,0x16R33JK-BK-4.0(2022 nuevo)PCIe 4,0x16R33JK-SI-4.0(2022 nuevo)PCIe 4,0x16K33JK-4.0(2023 nuevo)PCIe 4,0x16K33QK-5.0(2023 nuevo)ConControlador nuevo (repetidor IC)PCIe 5,0x16
Descripción de la longitud del cable:
La versión de doble reverso 4,0 de la placa PCB es relativamente grande. Si actualiza de 3,0 a 4,0, la longitud de la línea debe agregarse unos 0,2 ~ 0,5 cm. Por ejemplo, la longitud de la línea original de 3,0 es de 18,5 cm, y la longitud de la línea de la actualización a 4,0 debe ser de 19cm.

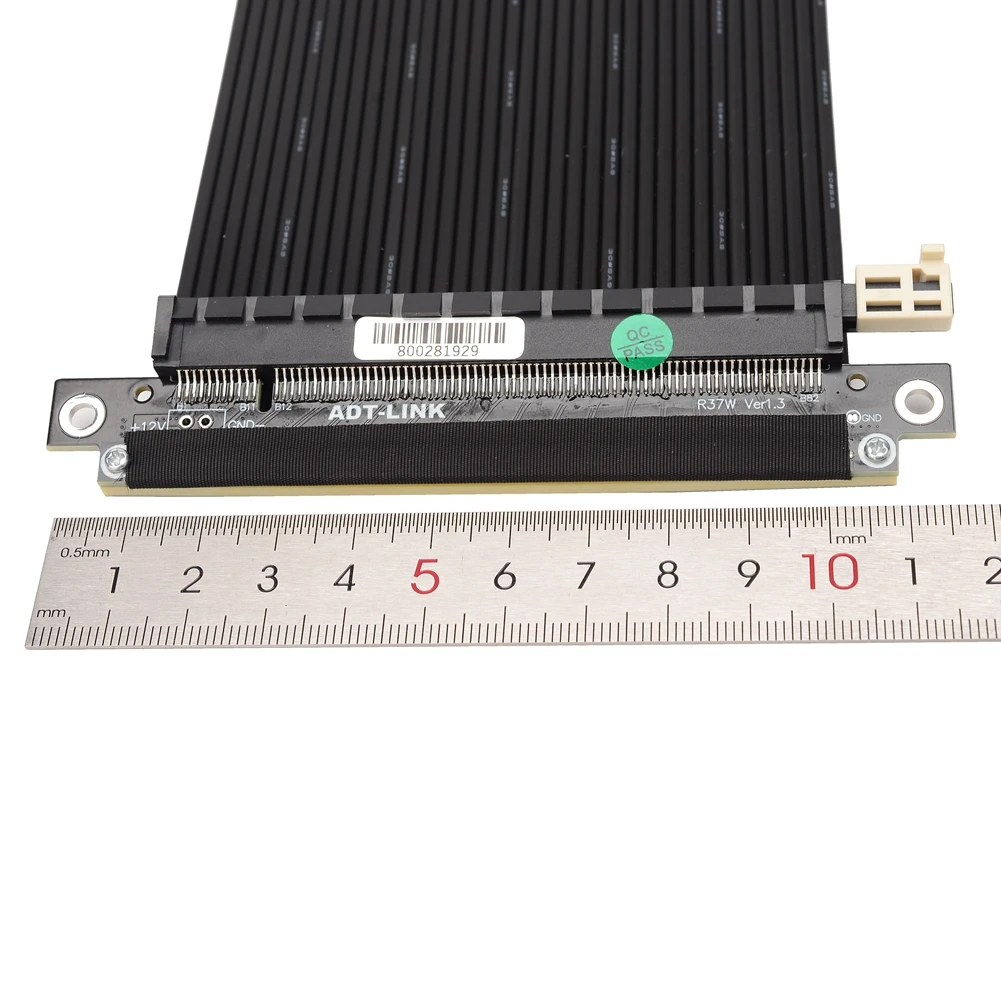

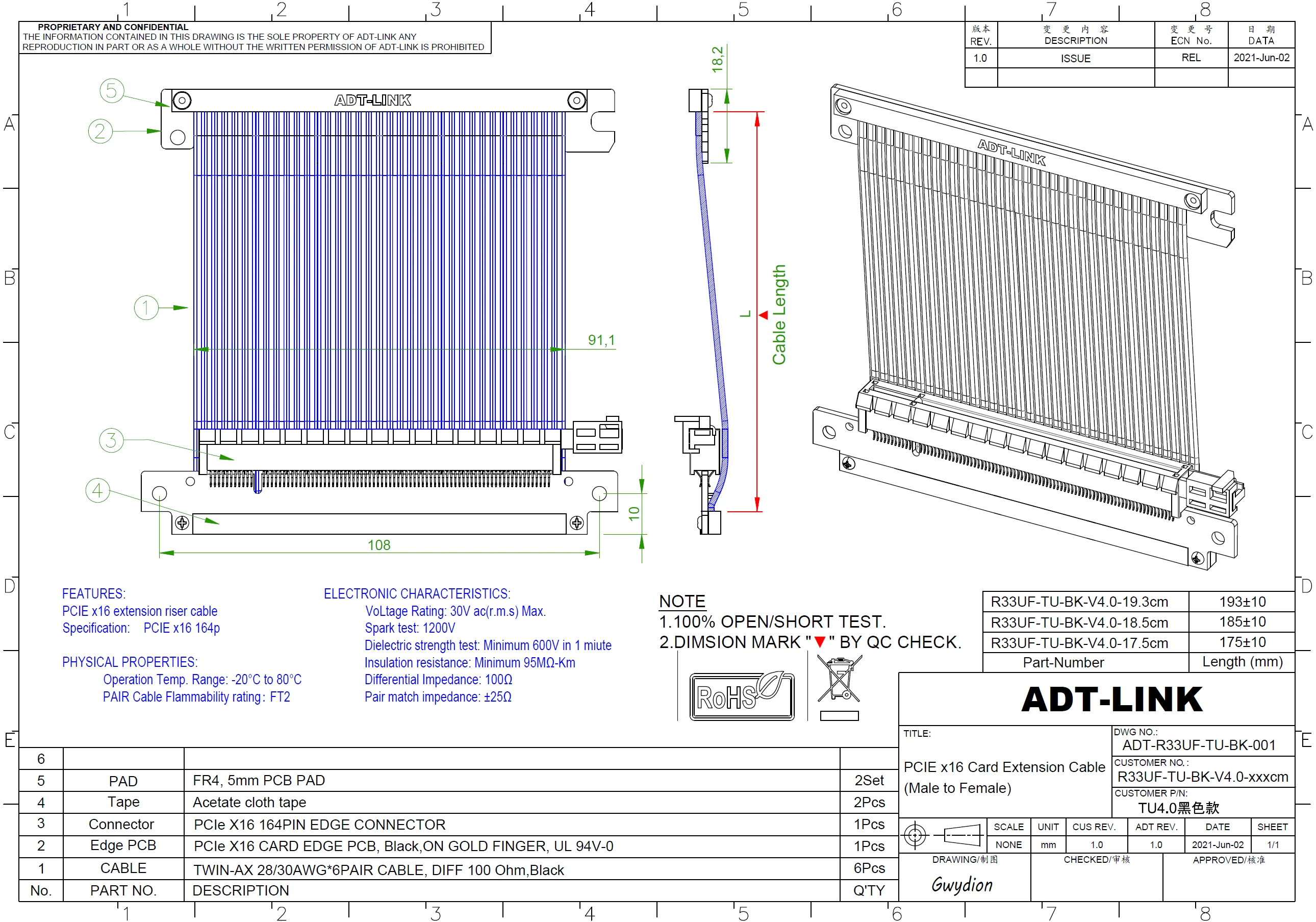

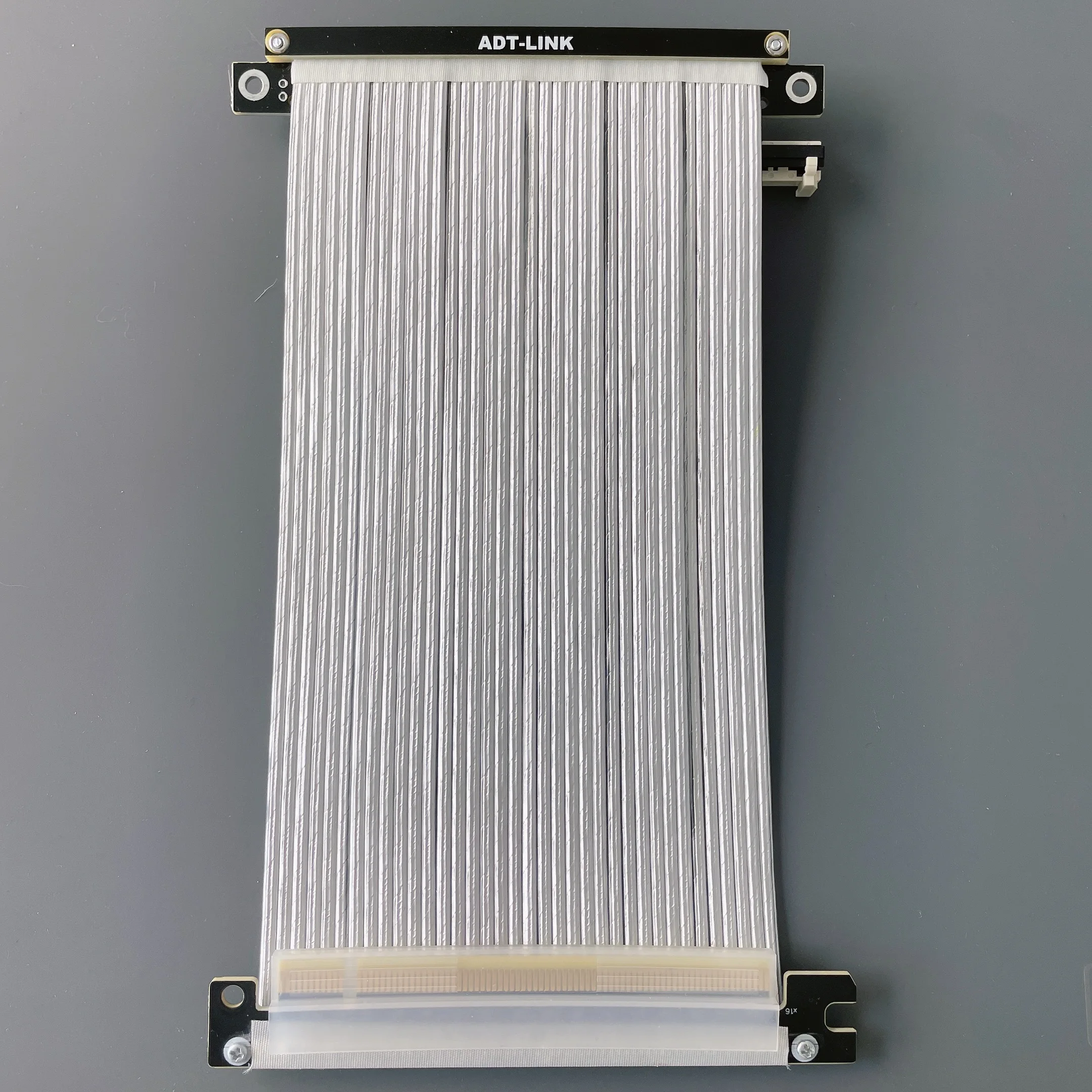

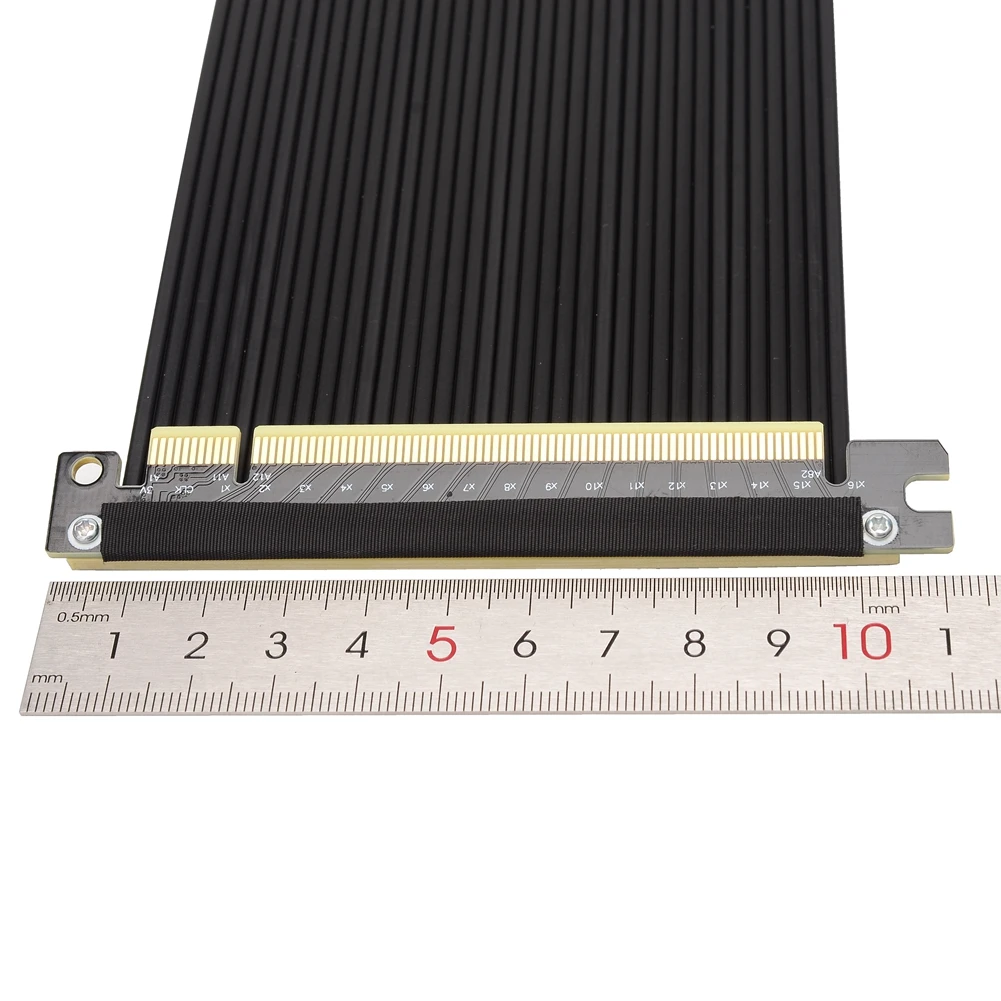

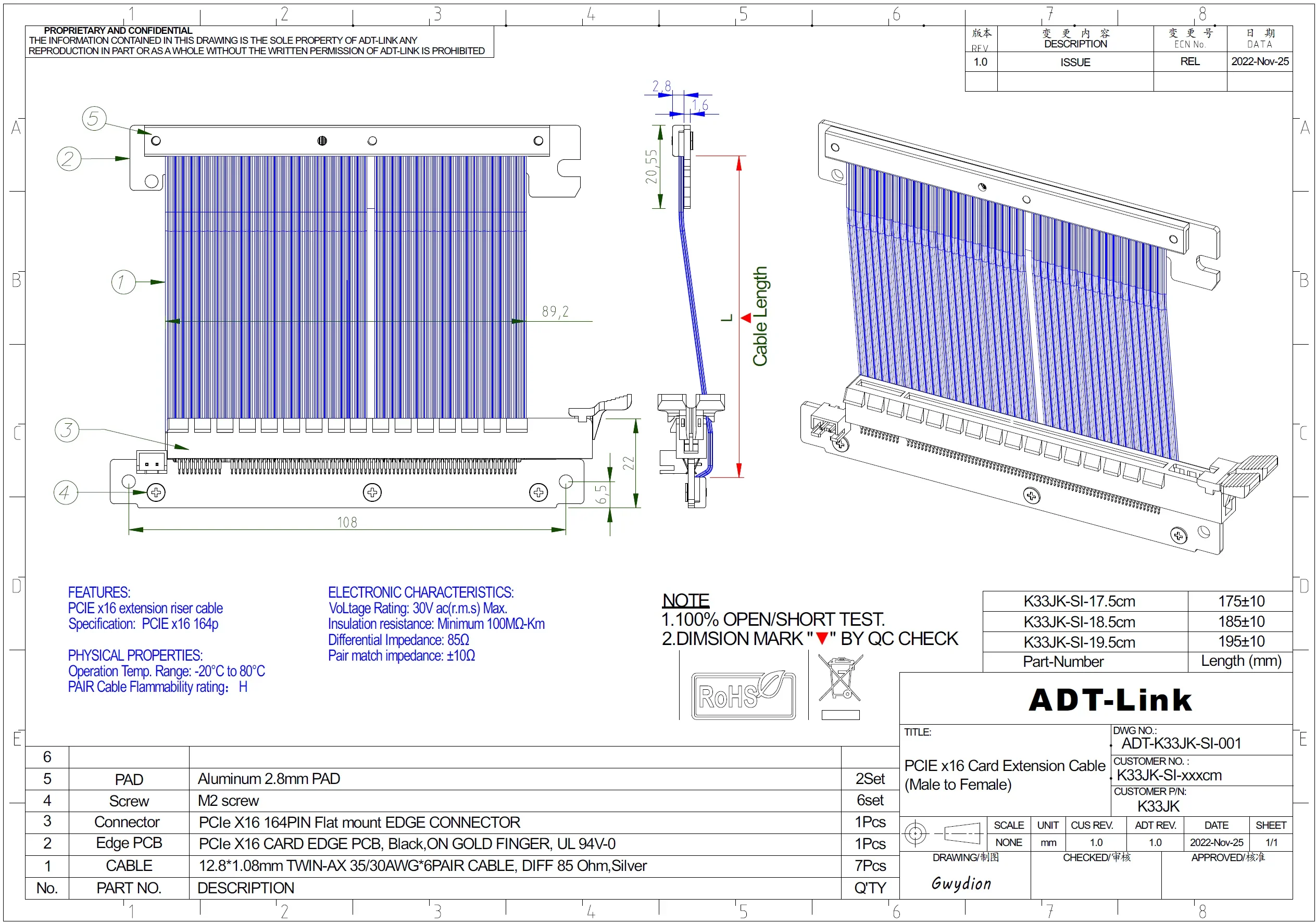

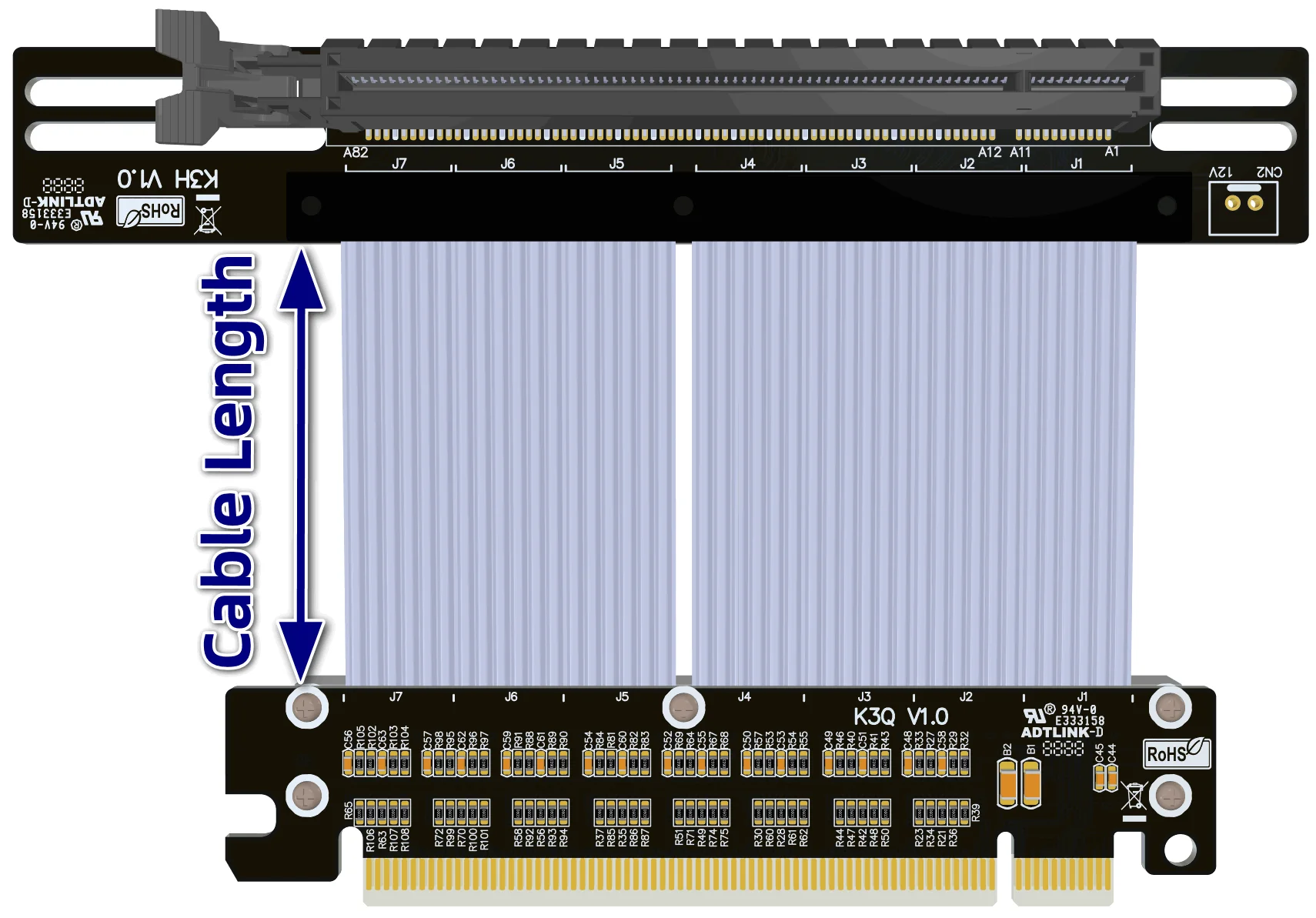

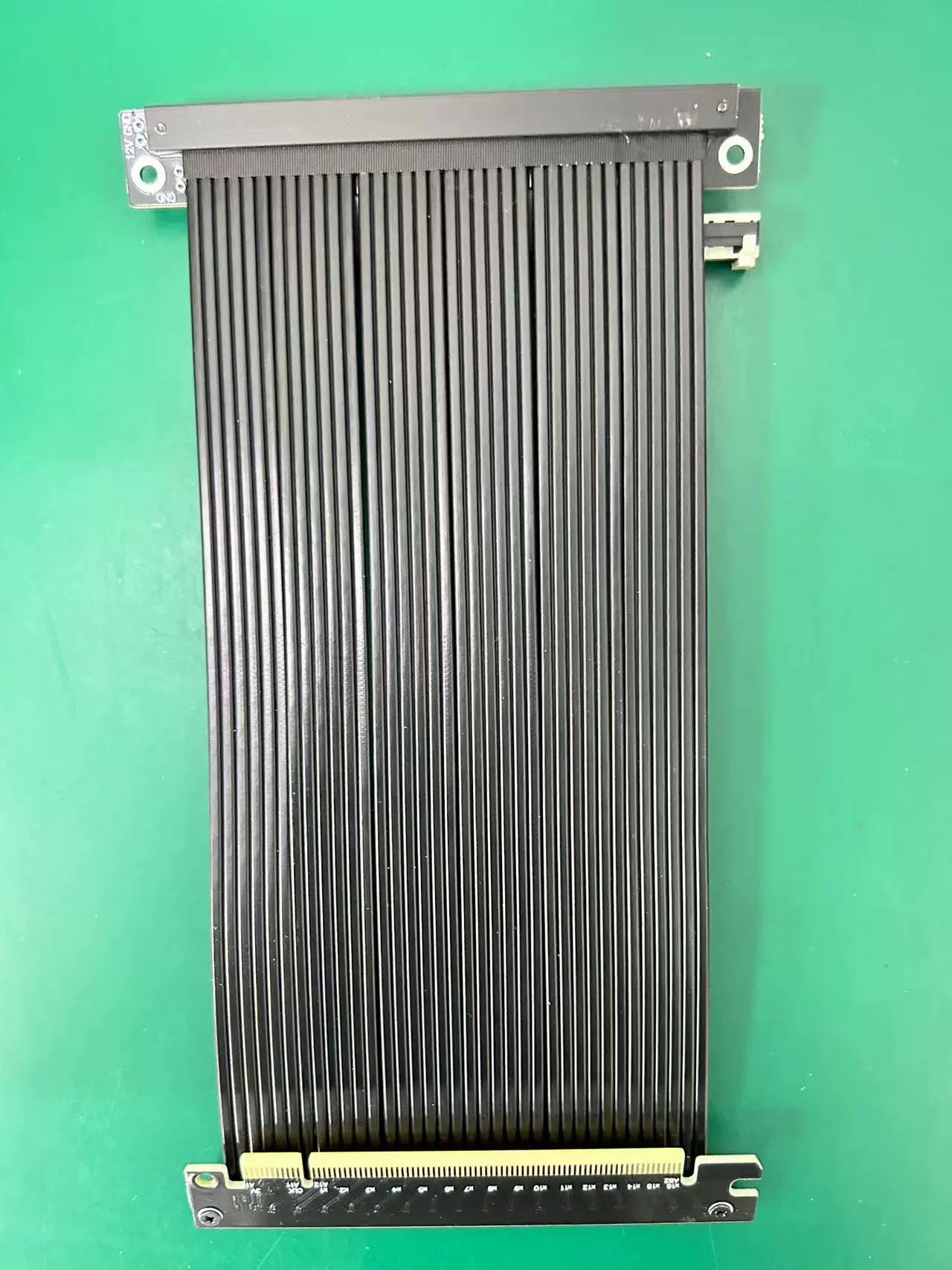

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB y las longitudes del conector. Para conocer la longitud del cable, consulte la flecha roja en la siguiente figura.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?

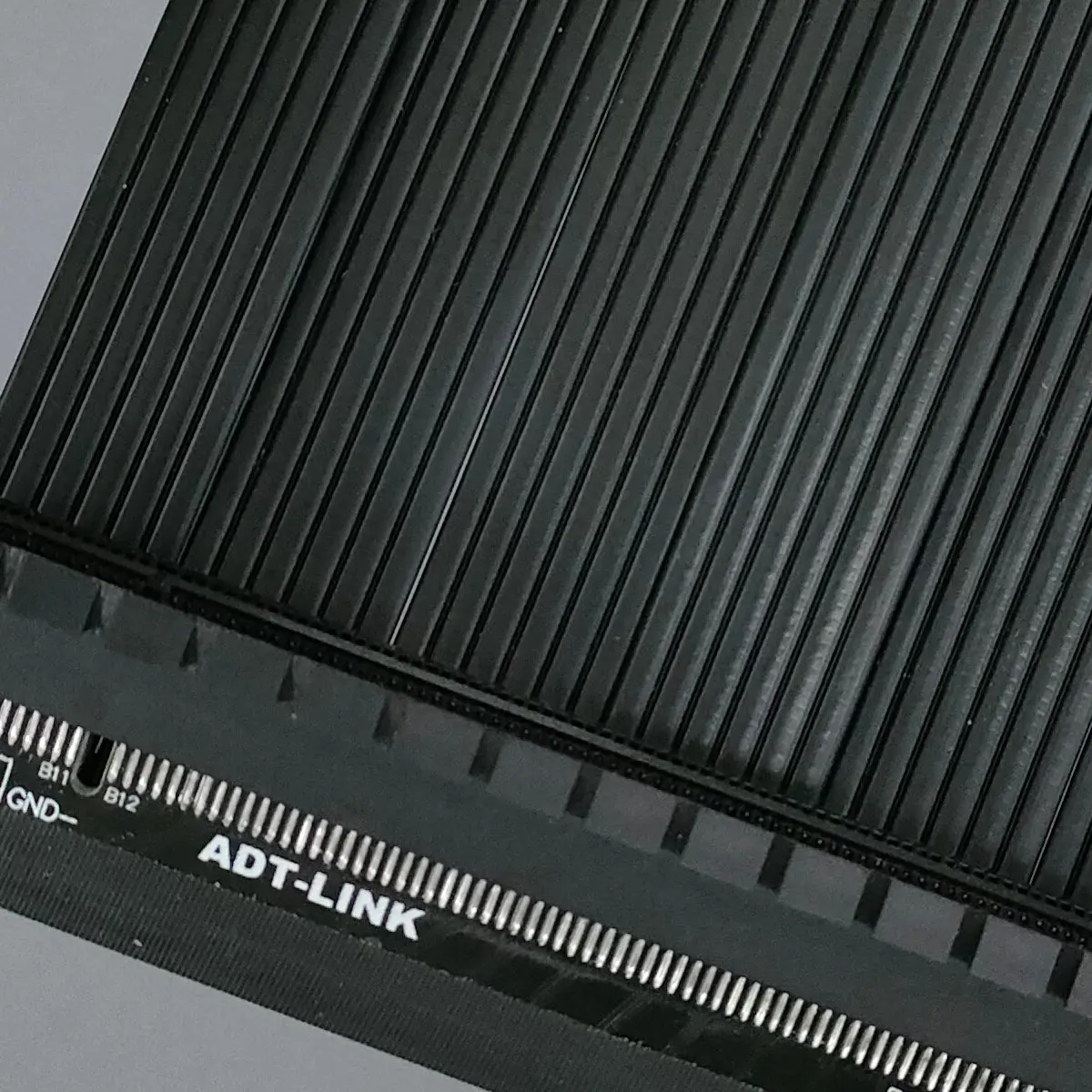

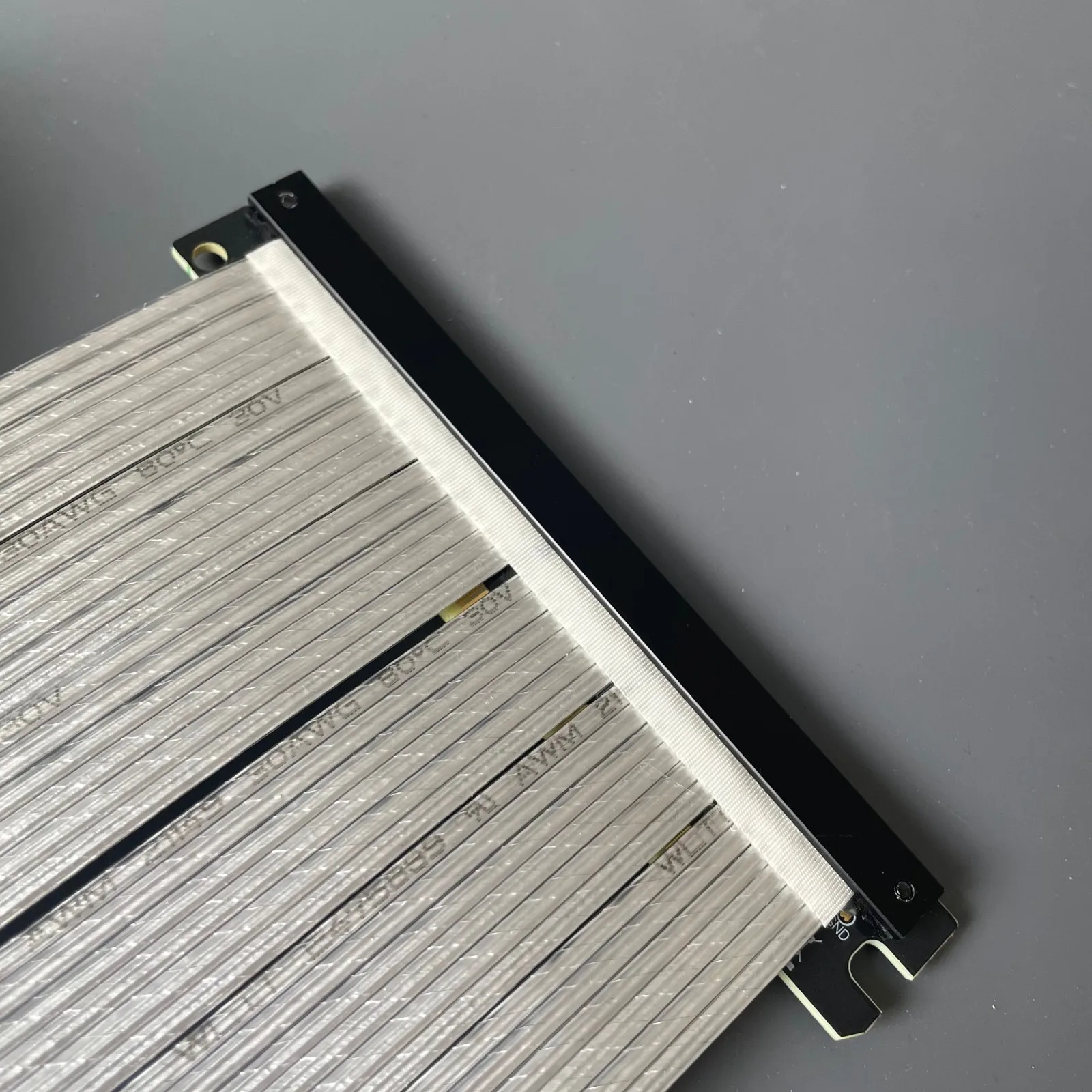

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
Ventajas del producto:
2) ¿El cable es suave? ¿Es flexible?
El cable se puede doblar y plegar sin afectar el uso. Se prohíbe la torsión de tracción de alambre
3) ¿Por qué el rendimiento es bajo después de conectar el cable de extensión? ¿O está atascado o no funciona?
Conectado al cable de extensión de la tarjeta gráfica, el rendimiento es insuficiente o anormal, hay tres problemas comunes:
1. El cable de extensión está montado incorrectamente. El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU
2. El dedo dorado o el terminal de la ranura de la placa base de la tarjeta gráfica no está en buen contacto u óxido, lo que resulta en un atasco lento, el punto de contacto del dedo dorado debe estar limpio
3. La placa base envejecida, la tarjeta gráfica envejecida, el equipo de más de 3 años no recomienda el uso de cable de extensión. El equipo está envejecido o la señal es deficiente, ralentice el uso
4) Modelo K33QK con chip y K33JK ¿No hay diferencia de Chip?
Todos los productos de la serie K utilizan Cable PCIE5.0, pero teniendo en cuenta que la atenuación de la señal aún puede no cumplir con los requisitos de PCIe 5,0 después de agregar el cable de extensión, los productos del modelo K33QK tienen chips. Utilizando el IC repetidor de señal PS7101 PCIe 5,0 Redriver de Taiwan PHISON, este chip se ajusta y compensa para regenerar señales para evitar fallas de señal causadas por pérdida excesiva de cable
¿El cable vertical es compatible con PCIe 5,0?
El modelo K33QH/K33QF/K33QK intergrade el repetidor de señal PCIe 5,0 Redriver PS7101 de Phison (Repetidor IC), este chip puede regenerar la señal para mejorar la calidad de su señal. Para reducir la tasa de error de la transmisión de la señal, el diagrama de referencia es el siguiente:.
http:// www.adtlink.cn/download/adt_k33xx_3d.zip
http:// www.adtlink.cn/download/ ADT k33xx schematic.pdf
http:// www.adtlink.cn/download/ ADT-cable 24p 5,0 INFORME DE prueba.pdf
http:// www.adtlink.cn/download/ adt-cable 24p 5,0 especificación.pdf
