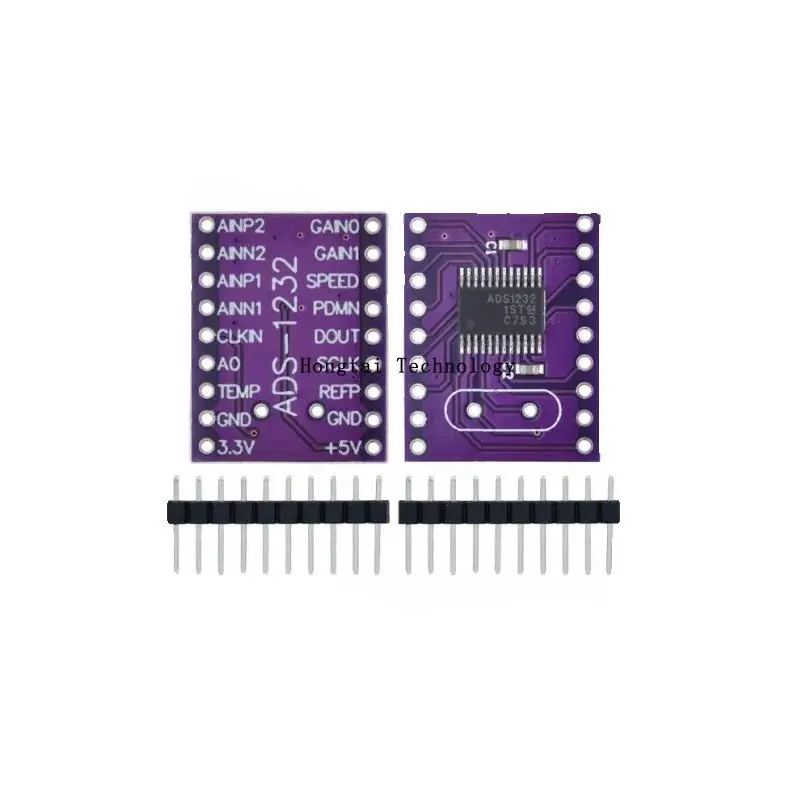

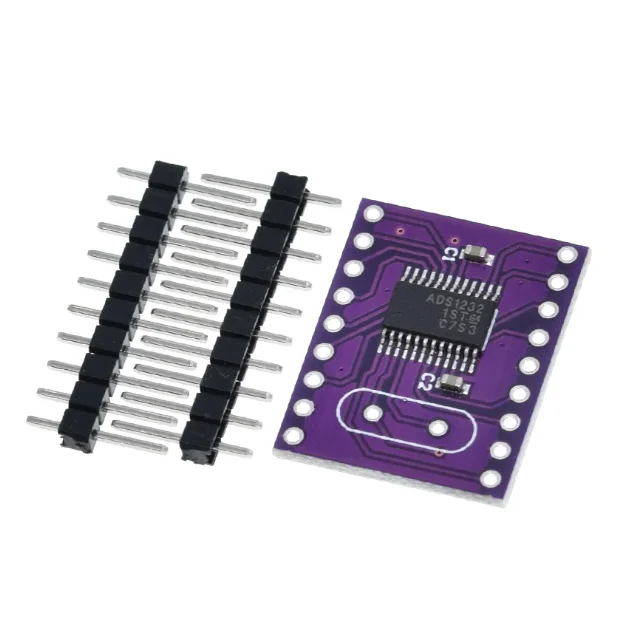

1232 ads1232 Convertidor analógico a digital de ruido ultrabajo de 24 bits

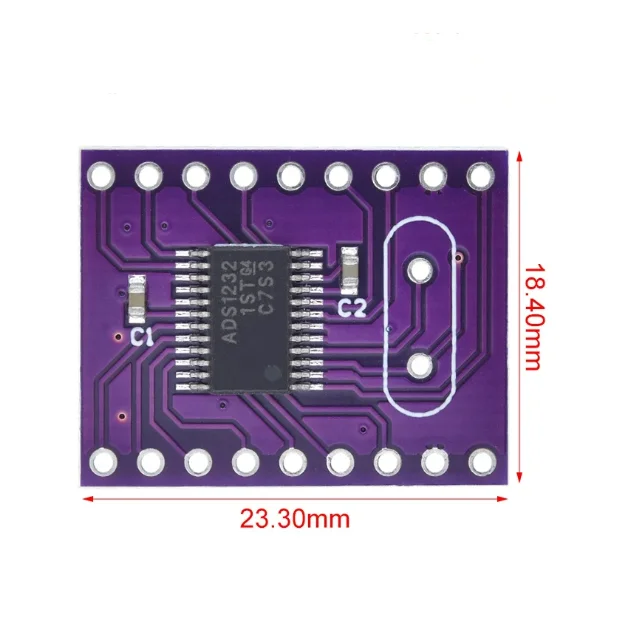

Chip utilizado en el módulo: ADS1232
Descripción:
Los ADS1232 y ADS1234 son convertidores analógicos a digitales (ADC) de precisión de 24 bits.El ADS1232/4 cuenta con un amplificador de ganancia programable (PGA) de bajo ruido integrado, un ADC delta-sigma de precisión y un oscilador interno para proporcionar una solución frontal completa para aplicaciones de transductores de puente, incluidas básculas de pesaje, galones de tensión y sensores de presión.
El multiplexor de entrada acepta dos entradas diferenciales (ADS1232) o cuatro (ADS1234). El ADS1232 también incluye un sensor de temperatura integrado para monitorear la temperatura ambiente. El PGA de bajo ruido integrado se puede seleccionar ganancia a 1, 2, 64 o 128, y admite entradas diferenciales de escala completa de ±2,5 V, ±1,25 V, ±39 mV o ±19,5 mV. El convertidor analógico a digital delta-sigma tiene una resolución efectiva de 23,5 bits y consta de un modulador de tercer orden y un filtro digital de cuarto orden. Se admiten dos velocidades de datos: 10 SPS (con supresión de 50 Hz y 60 Hz) y 80 SPS. El ADS1232/4 se puede clonar externamente mediante un oscilador o un cristal. También está disponible un oscilador interno que no requiere componentes externos. El ADS1232/4 se puede compensar a pedido y se puede colocar en un modo de espera de bajo consumo o apagar completamente en el modo de apagado. Toda la funcionalidad del ADS1232/4 se logra mediante simples controles de controlador pin. No hay registros digitales para programar para simplificar el desarrollo de software. Los datos se emiten a través de una interfaz serie fácilmente aislada que se conecta directamente al MSP430 y otros.
