Descripción
ADS111516-Bit ADCs Módulo de conversión Ad analógico a digital de 4 canales ajustable
Para microcontroladores sin convertidor analógico a digital o cuando desea un ADC de mayor precisión, el ADS1115 proporciona una precisión de 16 bits a 860 muestras/segundo sobre I2C.El chip se puede configurar como 4 canales de entrada de un solo extremo o dos canales diferenciales.Como una buena ventaja, incluso incluye un amplificador de ganancia programable, hasta x16, para ayudar a amplificar señales simples/diferenciales más pequeñas en todo el rango.Nos gusta este ADC porque puede funcionar de 2 V a 5 V de alimentación/lógica, puede medir una amplia gama de señales y es muy fácil de usar.Es un excelente convertidor de 16 bits de uso general.

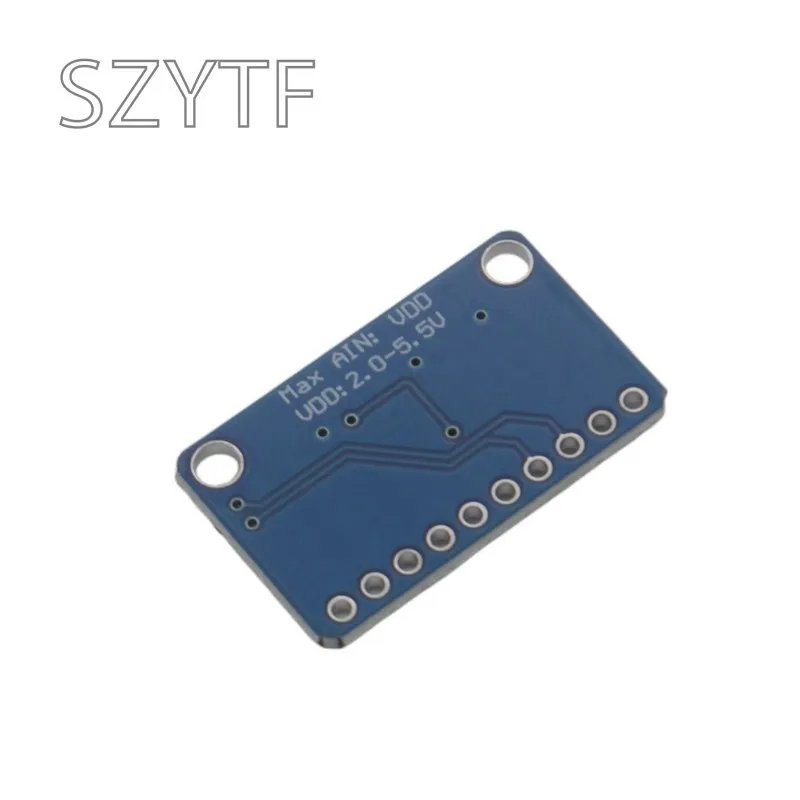

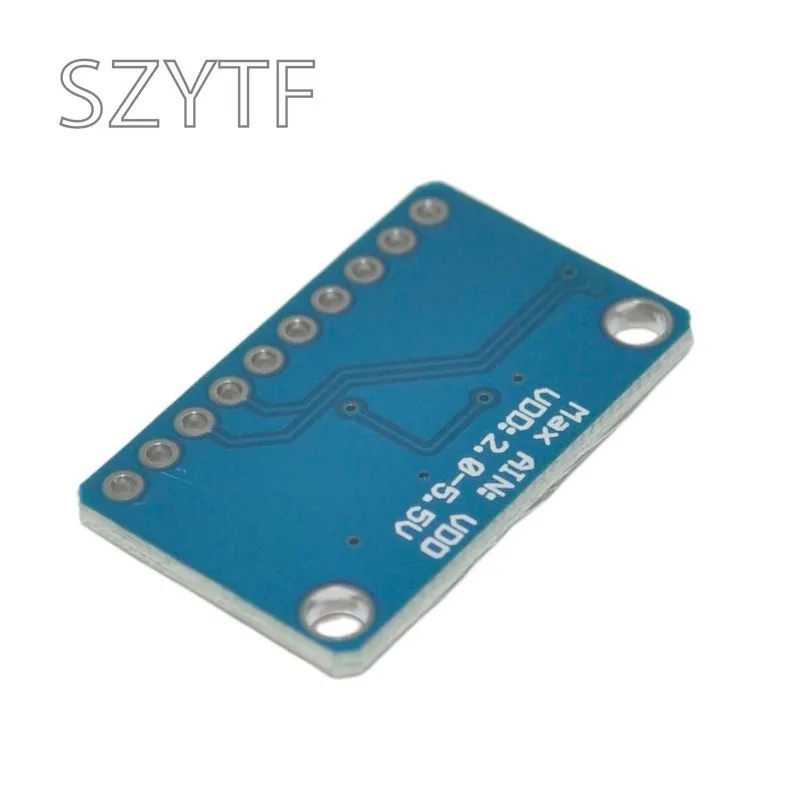

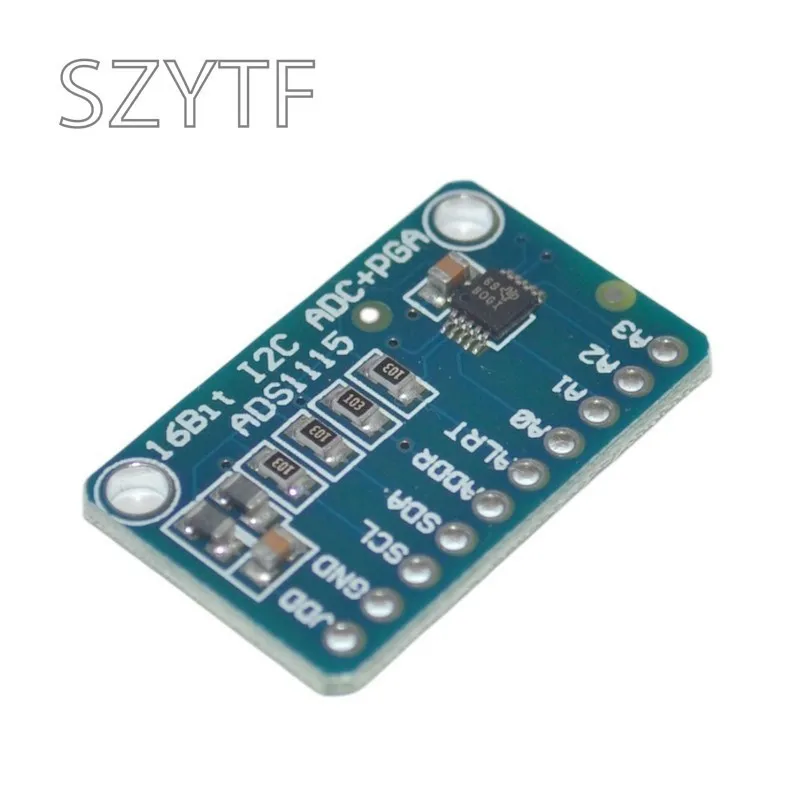

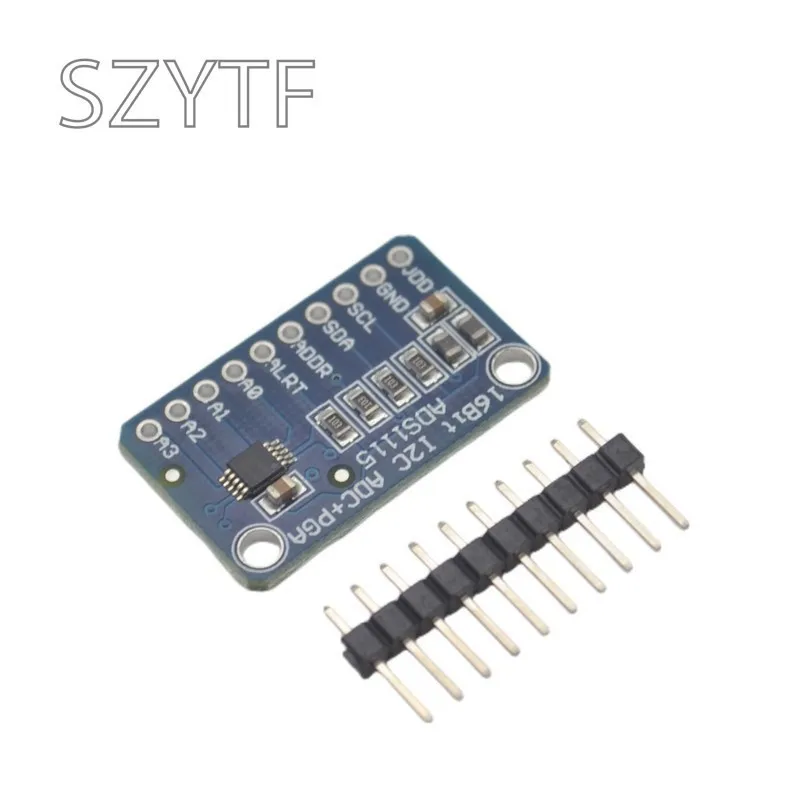

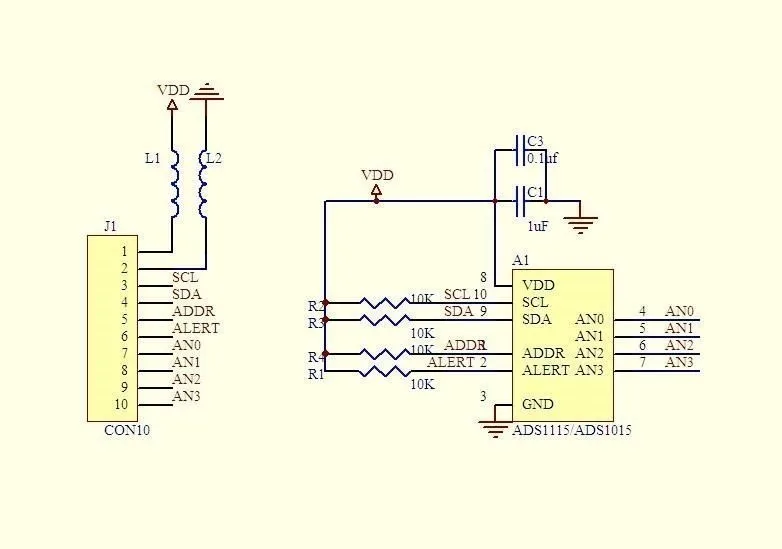

El chip es bastante pequeño, por lo que viene en una placa de conexión con ferrites para mantener silenciosos AVDD y AGND.La interfaz se realiza a través de I2C.La dirección se puede cambiar a una de las cuatro opciones (consulte la tabla de datos 5) para que pueda tener hasta 4 ADS1115 conectados en un único bus I2C de 2 cables para 16 entradas de un solo extremo.
AMPLIO RANGO DE SUMINISTRO: 2,0 V a 5,5 V
BAJO CONSUMO DE CORRIENTE: Modo continuo: Solo 150 μA Modo de disparo único: Apagado automático
TOMA DE DATOS PROGRAMABLE: 8SPS a 860SPS
REFERENCIA INTERNA DE VOLTAJE DE BAJO DIRECCIÓN
OSCILADOR INTERNO
PGA INTERNAL
INTERFAZ I2C: direcciones seleccionables con pin
CUATRO ENTRADA ÚNICA O DOS ENTRETAS DIFERENTIALES
COMPARADOR PROGRAMABLE
Esta placa/chip utiliza direcciones I2C de 7 bits entre 0x48-0x4B, seleccionables con puentes.
