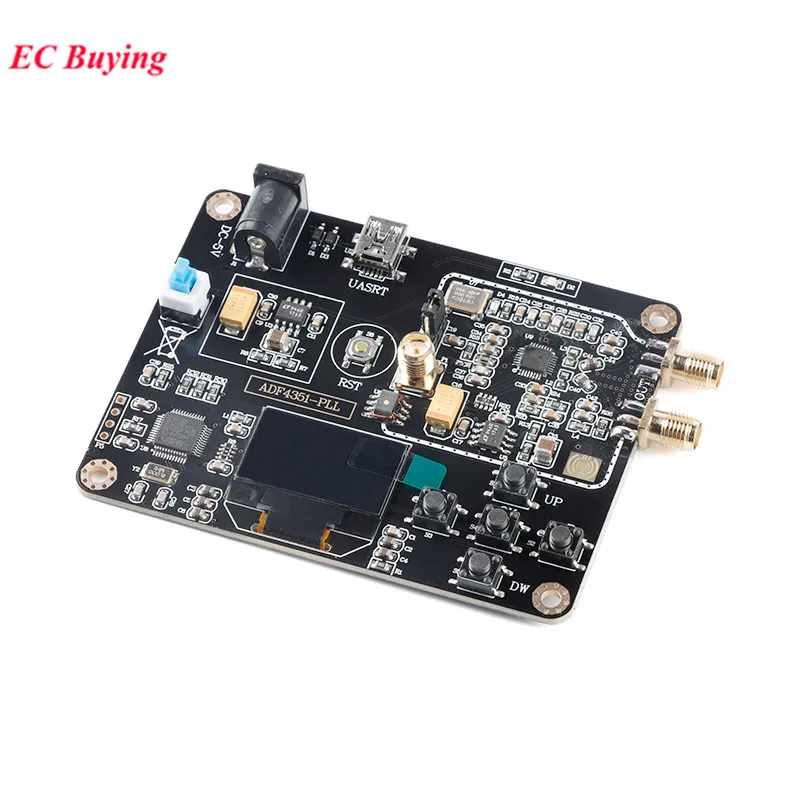

Descripción
Versión china, si necesitas una versión en inglés, deja un mensaje y háznoslo saber antes de realizar el pedido, ¡gracias!
Características:
Pantalla: Tiene una pantalla OLED para que los resultados sean claramente visibles
Compatible: Para el bucle de bloqueo de fase integrado ADF4351 ADF4350, introdujo el módulo de puerto serie y USB de esta computadora host.
Amplio voltaje: es un módulo de bucle de bloqueo de fase con operación de tecla integrada, suministro de voltaje de amplio rango e interfaz de interacción persona-computadora fina.
Multifunción: el módulo puede realizar la salida de frecuencia de 35MHz-4,4GHz, funciones básicas como frecuencia puntual, barrido de frecuencia, salto de frecuencia.

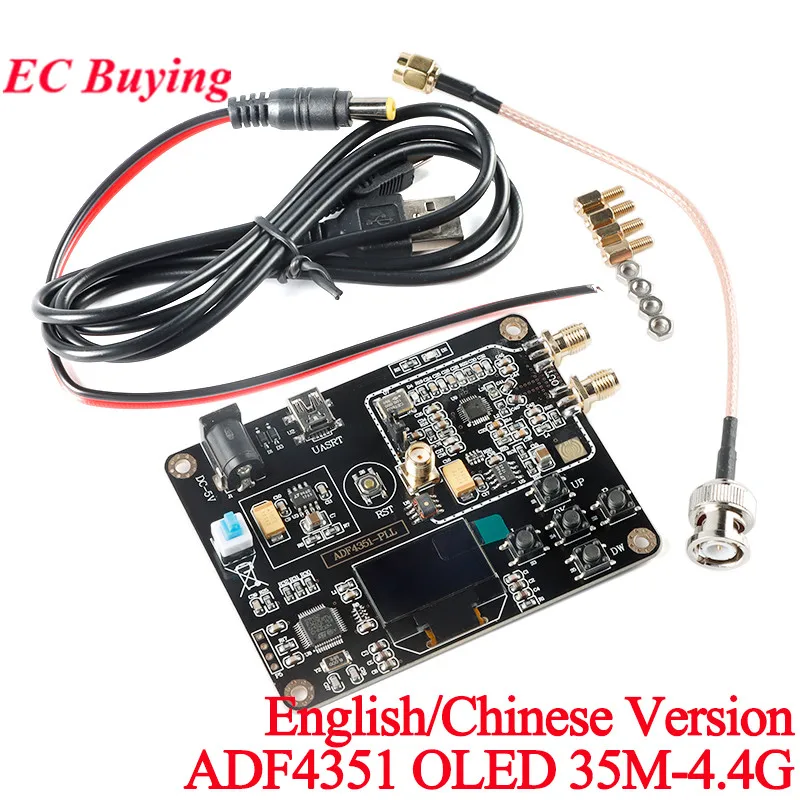

Paquete: Viene con un módulo generador de señal, una línea USB-mini y un cabezal macho BNC a cable de alta frecuencia macho SMA.

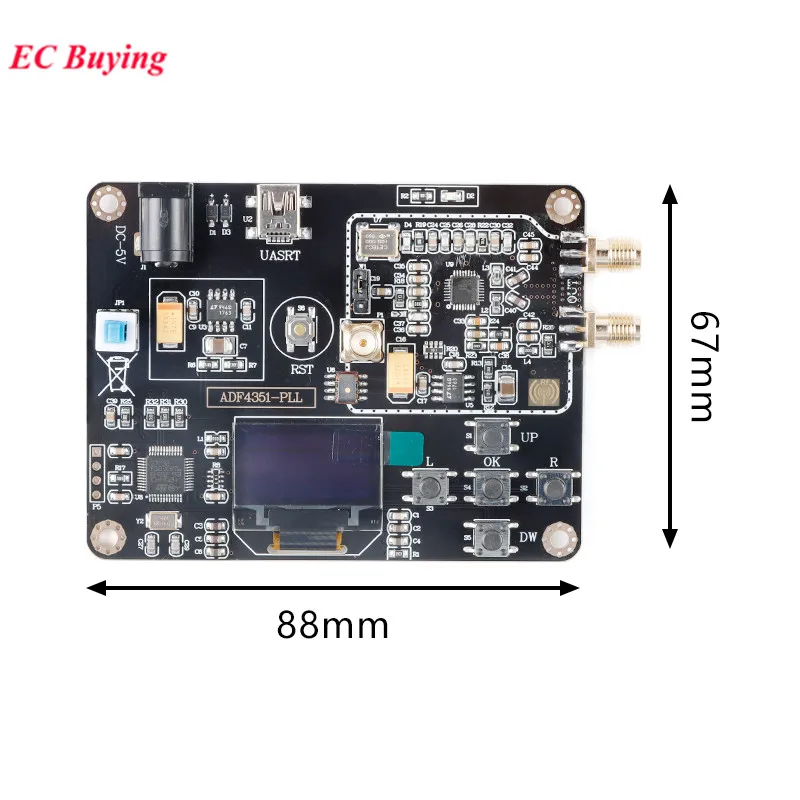

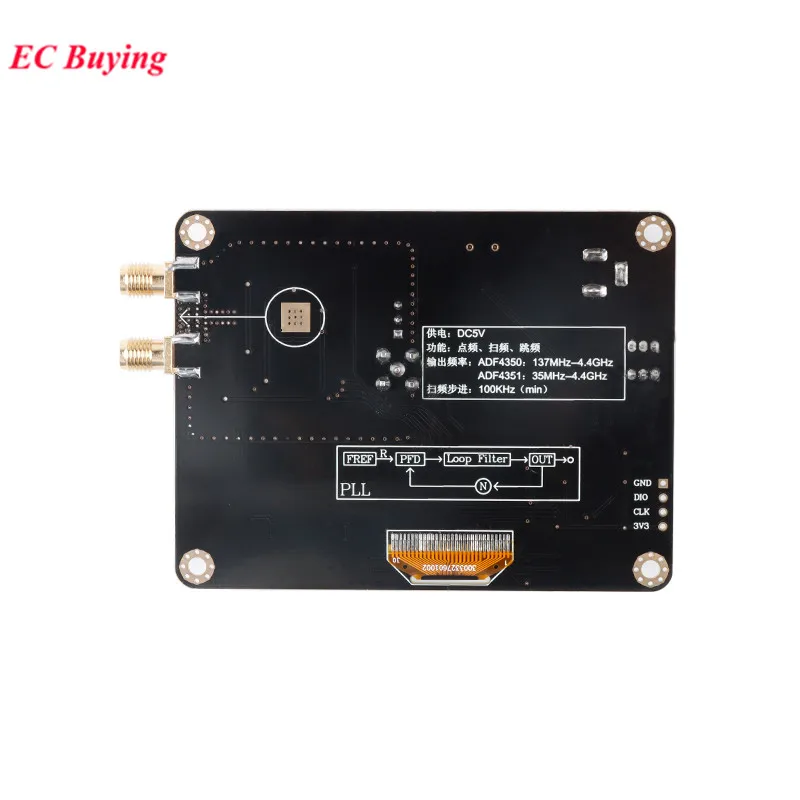

Especificaciones:
Material: PCB
Alimentación: 5V-15V (CC 5,1 mm); 5V (USB)
Ancho de banda: 35MHz-4,4GHz
Paso del módulo: 100 KHz (mínimo)
Error de frecuencia: ±1KHz
Salida: OUTA OUTB de dos maneras

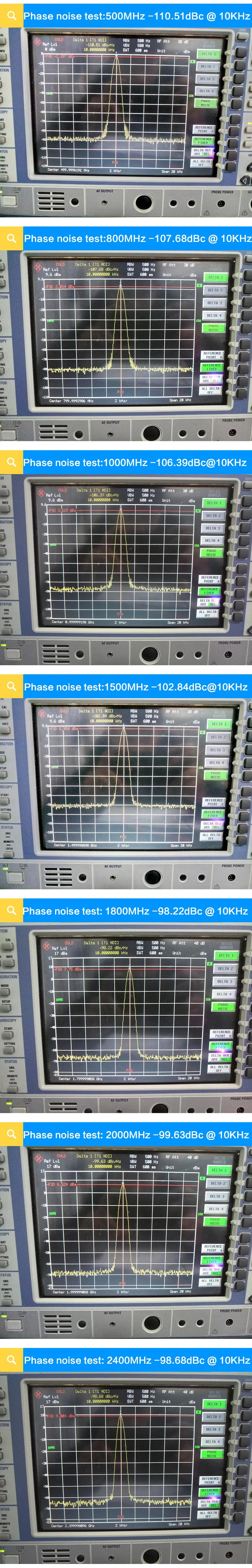

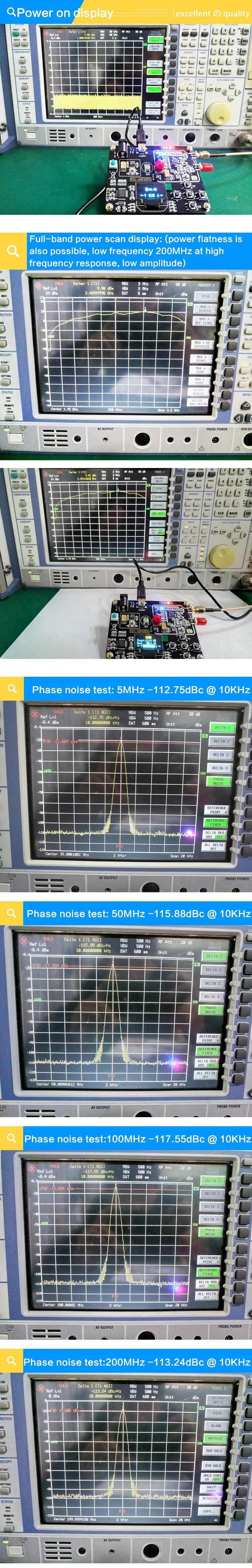

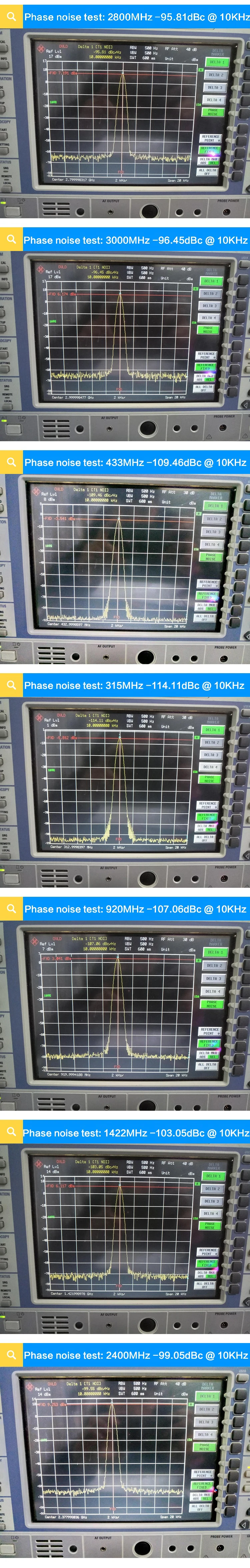

Ruido de fase del módulo: mejor que -100 dBc 10 KHz (el ruido varía según la fase de la banda de frecuencia)
Potencia de salida del módulo: 7dBm (máximo)

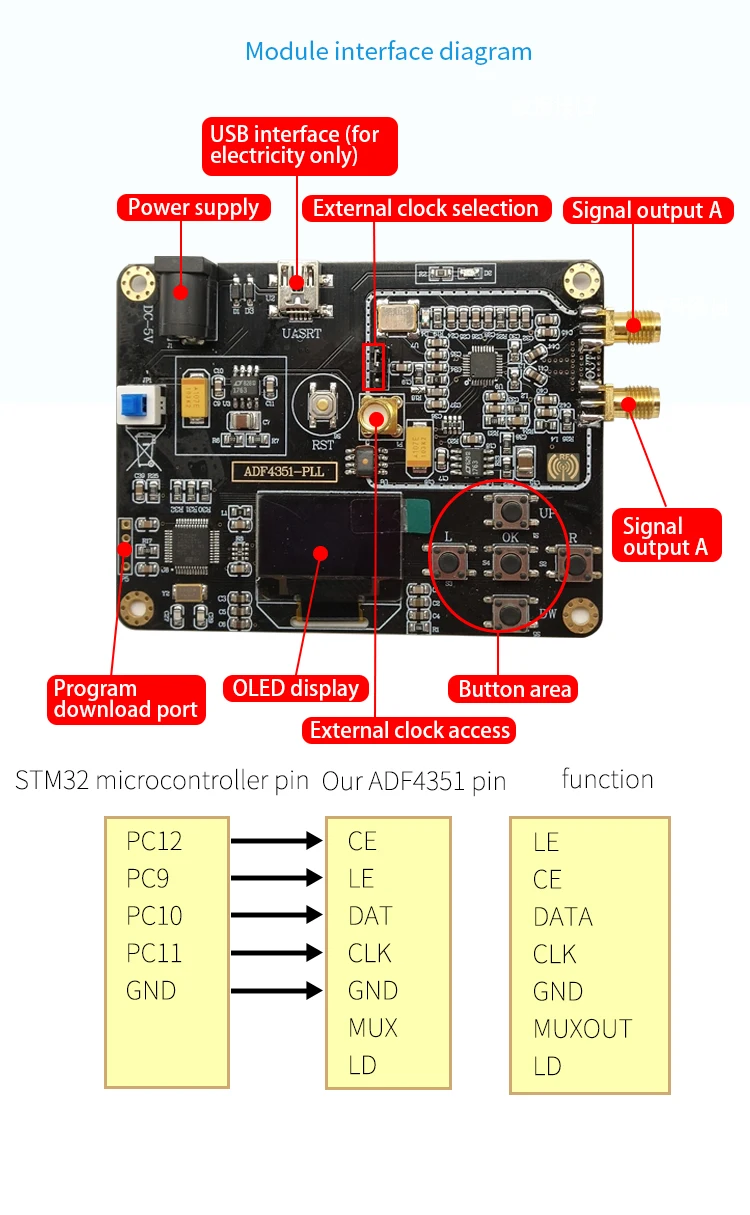

Interfaz del módulo: el puerto de comunicación externo USB STM32 se puede configurar como puerto serie USB o analógico (predeterminado)
Modo de descarga del programa del módulo: módulo SW, sistema de tres cables (GND SWCLK SWDIO)

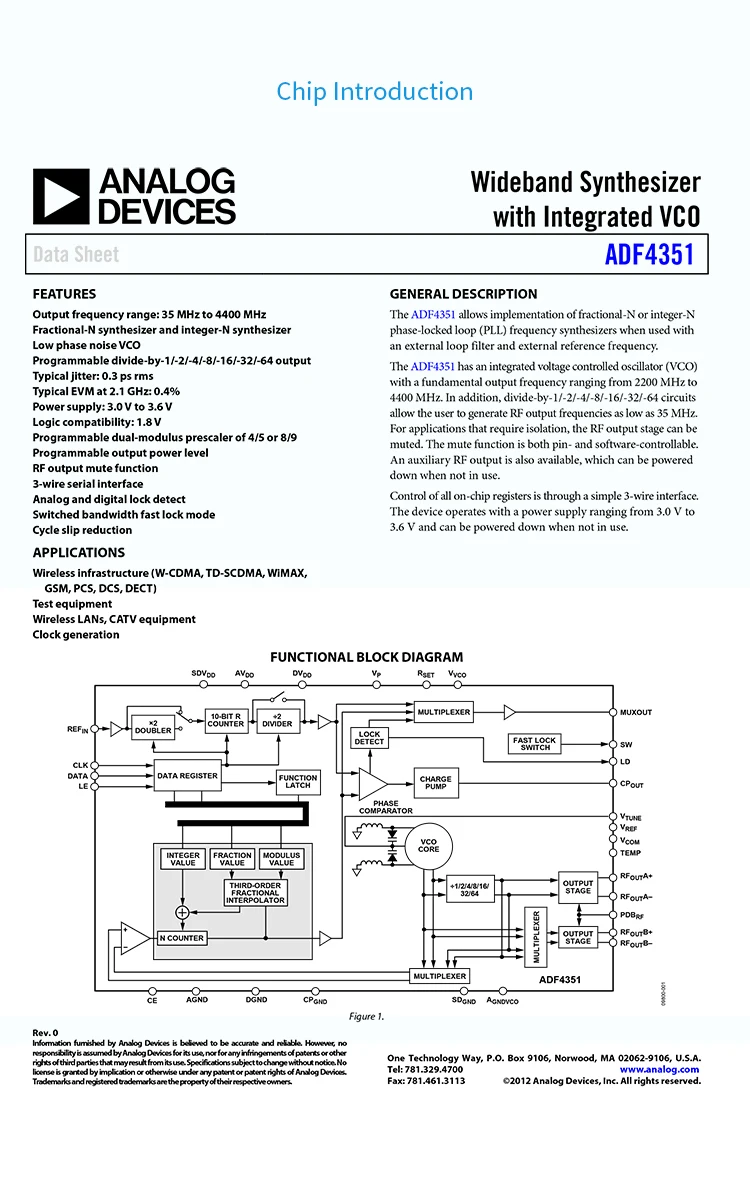

Descripción del módulo:
El ADF4351-OLED se utiliza en combinación con un filtro de bucle externo y una frecuencia de referencia externa para implementar un sintetizador de frecuencia de bucle de bloqueo de frecuencia (PLL) de N entero.El ADF4351 tiene un oscilador controlado por voltaje (VCO) integrado con un rango de frecuencia de salida fundamental de 2200 MHz a 4400 MHz.Además, con circuitos de cruce de 1/2/4/8/16/32/64, los usuarios pueden generar frecuencias de salida de RF tan bajas como 35 MHz.Para aplicaciones que requieren aislamiento, la etapa de salida de RF se puede silenciar.La función de silencio se puede controlar mediante pines o software.Al mismo tiempo, proporciona salida de RF auxiliar y se puede apagar cuando no esté en uso.
Precauciones al utilizar el módulo:
(1) Dado que el módulo es un dispositivo de alta precisión, para evitar interferencias innecesarias, se recomienda utilizar una fuente de alimentación lineal.

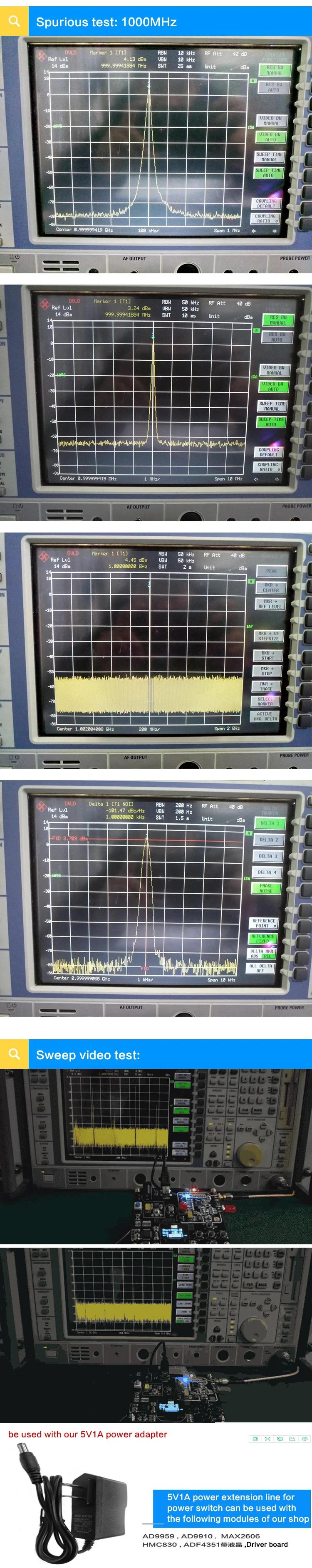

(2) Fuente de alimentación correcta, está prohibida la conexión inversa y el voltaje no debe exceder los 6 V.(3) Se recomienda utilizar un buen cable de conexión para conectar el analizador de espectro o el osciloscopio para observar la señal de salida.Un contacto deficiente o cables de mala calidad pueden provocar atenuación de la señal o ruido excesivo.(4) Cuando el módulo PLL está correctamente alimentado, se puede generar la señal de frecuencia y la operación clave puede realizar las funciones de frecuencia puntual y barrido de frecuencia.(5) El código distribuido no incluye el programa de puerto USB, no proporciona un tutorial del microcontrolador y las funciones adicionales como la comunicación con la computadora host deben desarrollarse por sí solas.(6) El ruido de fase, los armónicos, la potencia de salida y otros indicadores correspondientes del módulo de bucle de bloqueo de fase.Los parámetros de prueba típicos están incluidos en los detalles.
Aspectos destacados:Módulo + diagrama esquemático en PDF + código fuente de rutina + soporte técnico postventa + embalaje en bolsa electrostática + espuma a prueba de golpesPreguntas frecuentesP: ¿La forma de onda de salida del AD4351 no es una onda sinusoidal y los armónicos son muy grandes?R: ADF4351 es un bucle digital de bloqueo de fase.La salida de frecuencia inferior a 2,2G es una salida de frecuencia dividida, la forma de onda de salida es similar a la onda cuadrada, si necesita una onda sinusoidal, necesita un filtro externo.P: ¿Puede la velocidad de barrido más rápida del ADF4351 ser de solo 1 mS?¿Puede el paso mínimo ser de sólo 0,1 MHz?R: El diseño de ancho de banda del bucle actual y el diseño de software en la placa, para admitir 35M-4.La frecuencia 4G se puede generar normalmente, por lo que el paso mínimo y el tiempo de barrido más rápido son fijos, y es necesario seguir pasos más pequeños y el tiempo de barrido más rápido requerirá a los compradores que realicen ajustes de hardware y software.P: ¿Cuáles son las dos luces de la placa para el módulo de bucle de bloqueo de fase, pero no se encienden después de importar el programa?R: Una es la indicación de energía, la otra es la indicación de bloqueo y ambas luces están encendidas para funcionamiento normal. Generalmente, primero debe encender el módulo y luego encender el tablero de control principal. El puerto de alimentación en el tablero de control principal, la luz de bloqueo siempre está encendida y el módulo tiene salida normal.
