ADF4351 PLL PLL Sintetizador de frecuencia de fuente RF

Uso del producto:

Placa de desarrollo ADF4351 con referencia al diseño del principio de circuito oficial,

rango de frecuencia de salida: 35M-4,4GHz (ADF4351)

Parámetros técnicos:

1.Rango de frecuencia de salida: 35MHz-4,4GHz (ADF4351)

2.Voltaje de alimentación: 4-9 V (5 VCC)

3.Señal de salida: onda sinusoidal de 2,2 GHZ--4,4 GHz (onda fundamental)

35MHz--2,2GHz (ADF4351) Onda cuadrada (división de ondas fundamentales)

4.Señal de salida: la salida es de banda ancha, intensidad de la señal: +5dBm (programable

Configuraciones)

5.Conector Rf: cabeza hembra SMA

6.Interfaz de control: SPI de tres cables

7.Reloj de referencia: 10.000MHZ (predeterminado), que se puede conectar a través del

Interfaz SMA

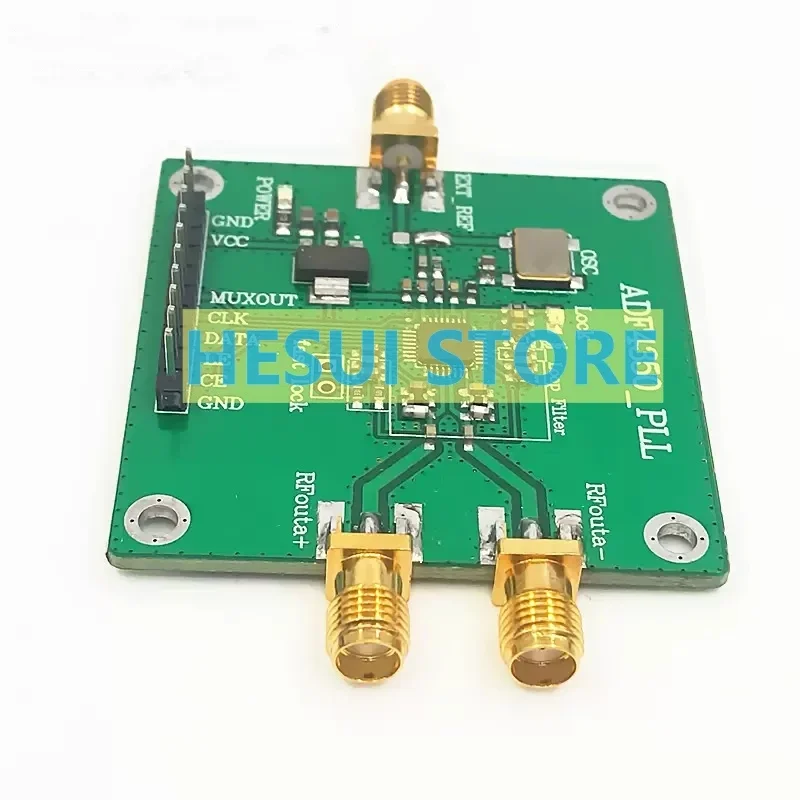

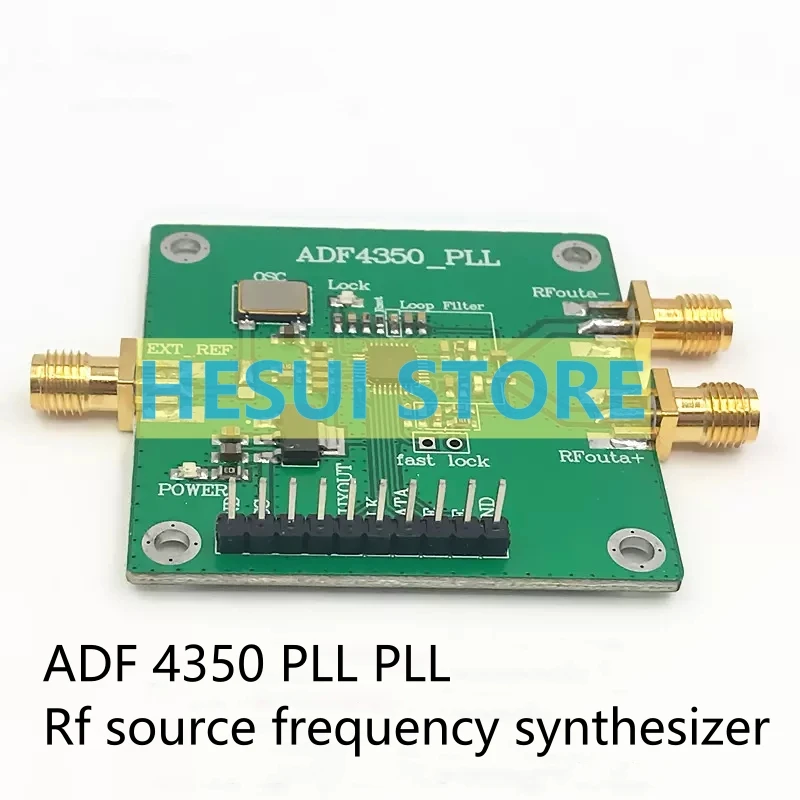

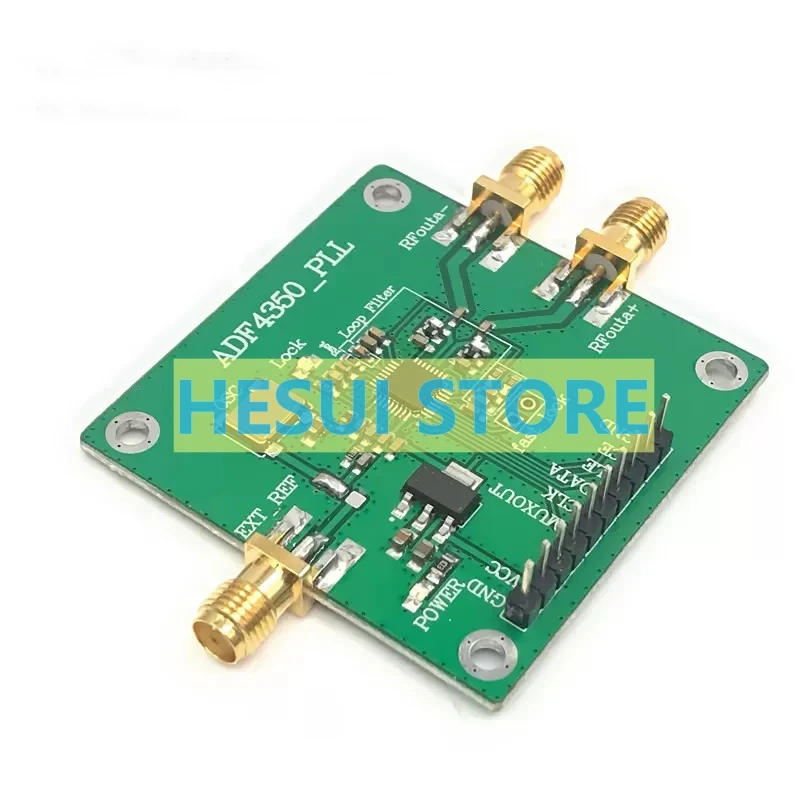

Foto del producto
