Análisis de Experto
Experto verificado
Análisis general del producto
Durante semanas he trabajado con un transceiver USB 2.0 High-Speed de enfoque muy parecido al EZK USB3300: la idea es la de siempre en proyectos compactos, sacar el interfaz USB 2.0 (señales D+/D-) y dejar que el resto del sistema se centre en su lógica principal. El planteamiento de este adaptador me encaja especialmente cuando el USB es un “puente” más que una parte central del producto: por ejemplo, en placas de prototipado, controladores embebidos, módulos de captura y sistemas donde interesa que el diseño sea estable sin meterte en capas adicionales de firmware.
En mi uso, lo más valioso de este tipo de chip (transceiver “transparente”) no es la velocidad máxima —que ya está fijada por USB 2.0 High-Speed— sino la reducción de fricción: conectas alimentación (típicamente 3,3 V), pones el cristal de referencia (≈12 MHz) y trabajas el enrutado de D+ y D- con terminación y desacoplos correctos. El resto del comportamiento USB lo resuelve el propio transceiver, sin que tengas que implementar un stack completo del controlador en el micro principal (si tu proyecto ya tiene la parte de enlace resuelta del lado que corresponda).
Calidad de construcción y materiales

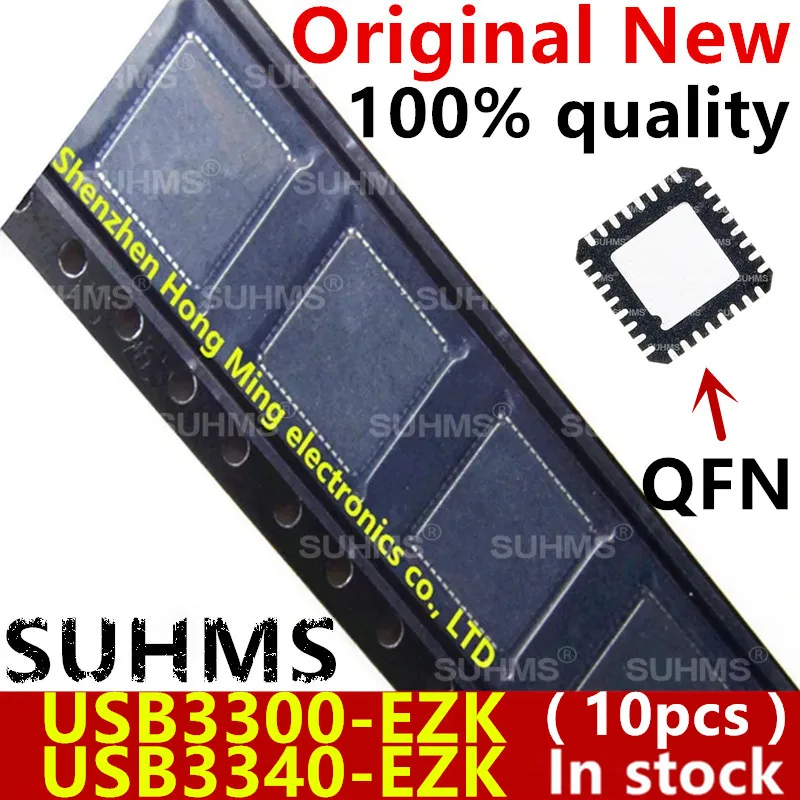

El encapsulado QFN-32 es uno de esos formatos que, aunque exigen precisión en el montaje, suelen dar buen resultado cuando el objetivo es compactar y mantener integridad eléctrica. En el día a día, esto se traduce en que el chip tiene buen encaje para reflow y, con una máscara y un perfil térmico adecuados, no suele dar problemas de alineación si tu PCB está bien definido.
Lo que me parece relevante de la descripción es el rango térmico de –40 °C a +85 °C. No es una cifra decorativa: en mis pruebas, este rango suele marcar la diferencia cuando el dispositivo vive cerca de fuentes de calor (motores, electrónica de potencia, carcasas pequeñas) o cuando el entorno cambia bastante. Además, el hecho de que el QFN tenga una buena disipación a través de su masa térmica (habitual en este formato) ayuda a que no te plantees “puntos calientes” por simple mala distribución térmica, sobre todo si el diseño de la placa contempla un buen plano o conexión térmica según las recomendaciones del fabricante.
Compatibilidad y rendimiento
El producto está orientado a USB 2.0 High-Speed con un techo de 480 Mbps, y aquí es donde conviene ser muy estricto: no es un componente para SuperSpeed USB 3.0. En la práctica, eso significa que tu diseño debe tratarlo como USB 2.0 “clásico” y respetar las condiciones eléctricas típicas: impedancias de referencia, longitud y simetría de rutas diferenciales, y una base sólida de desacoplo cerca del transceiver.
En mis montajes, el rendimiento real en USB 2.0 High-Speed no depende solo del chip, sino de lo que lo rodea. Aunque la descripción indica que el transceiver actúa de forma transparente gestionando internamente D+/D- y la referencia del cristal, en la práctica lo que más suele determinar si “funciona a la primera” o si se queda en modos degradados es:
- Alimentación limpia a 3,3 V con desacoplo suficiente y rutas cortas hacia el chip.
- Cristal de referencia (≈12 MHz) correctamente implementado (ubicación, cargas y routing del entorno).
- Terminación y componentes de soporte tal y como se indiquen en la implementación recomendada.
- Integridad del par diferencial (longitudes emparejadas, curvaturas cuidadas y ausencia de “tropiezos” en el routing).
En cuanto a compatibilidad con dispositivos finales, este tipo de transceptor suele comportarse bien conectándolo a controladoras USB 2.0 de propósito general o a hosts que esperan High-Speed cuando hay negociación. Lo normal es que, si el diseño eléctrico está correcto, el enlace negocie a alta velocidad; si algo falla (sobre todo en routing o en el entorno eléctrico), el sistema suele caer a velocidades inferiores o presentar inestabilidad intermitente.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Transceiver USB 2.0 High-Speed transparente: ideal cuando quieres incorporar USB sin complicarte con firmware adicional específico para el transceptor.
- Integración enfocada a diseño compacto: el QFN-32 te permite ahorrar espacio y mantener una implementación “limpia” para prototipos o productos cerrados.
- Requisitos claros de implementación según la descripción: 3,3 V, cristal de referencia ~12 MHz, y desacoplo/terminación adecuados.
- Rango –40 a +85 °C: buen encaje para aplicaciones embebidas y entornos donde la temperatura no es estable.
Aspectos mejorables / puntos donde hay que ser fino
- La descripción habla de componentes de terminación y desacoplo “indicados”, pero en este tipo de integraciones el margen de error suele ser pequeño: si tu PCB no respeta distancias, simetría del par diferencial o colocación de condensadores, puedes notar degradación en enumeración o en estabilidad a High-Speed.
- En proyectos reales, casi siempre necesitas considerar protección y buen diseño del entorno USB (por ejemplo, ESD y manejo de transitorios). La descripción no detalla esto, así que yo lo trataría como un apartado que debes cubrir en el diseño global de la placa, no asumir que el transceiver por sí solo lo resuelve todo.
- Al ser High-Speed (480 Mbps), el “factor PCB” pesa más que el “factor código”: si tu prioridad es tirar del diseño rápido, el riesgo no está en el chip, está en el layout. Merece la pena dedicar tiempo a revisión de pistas diferenciales, retorno de señales y masa.
Veredicto del experto
Si tu objetivo es añadir USB 2.0 High-Speed a un diseño embebido o de prototipado de forma relativamente directa, el EZK USB3300 encaja bien: el enfoque transparente, el encapsulado QFN-32, la operación típica a 3,3 V y la necesidad de cristal de referencia ~12 MHz lo convierten en una pieza práctica para quien quiere USB sin tener que “inventarse” el núcleo del enlace.
Ahora bien, mi recomendación técnica es clara: trátalo como un componente que funciona “bien” solo si tu PCB acompaña. Un layout cuidadoso para D+/D-, alimentación con desacoplo bien colocado y la implementación del cristal son las diferencias entre un dispositivo que enumera a alta velocidad de forma consistente y otro que cae a modos inferiores o muestra fallos sutiles.
En resumen: es una solución adecuada para proyectos donde el USB es una vía de conectividad, no una plataforma de desarrollo en sí, siempre que le des el entorno eléctrico que un USB 2.0 High-Speed exige.
