Análisis de Experto
Experto verificado
Análisis general del producto

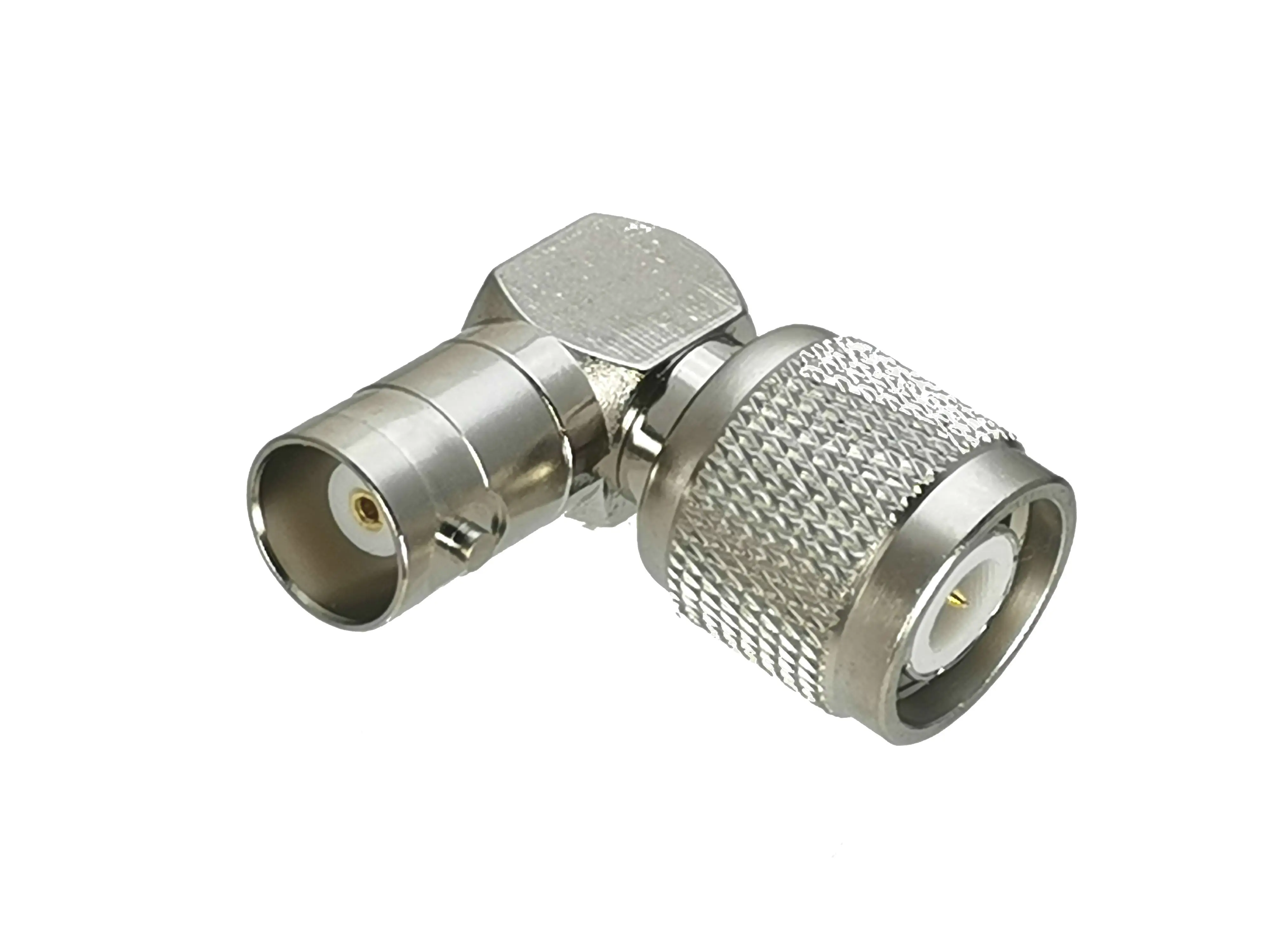

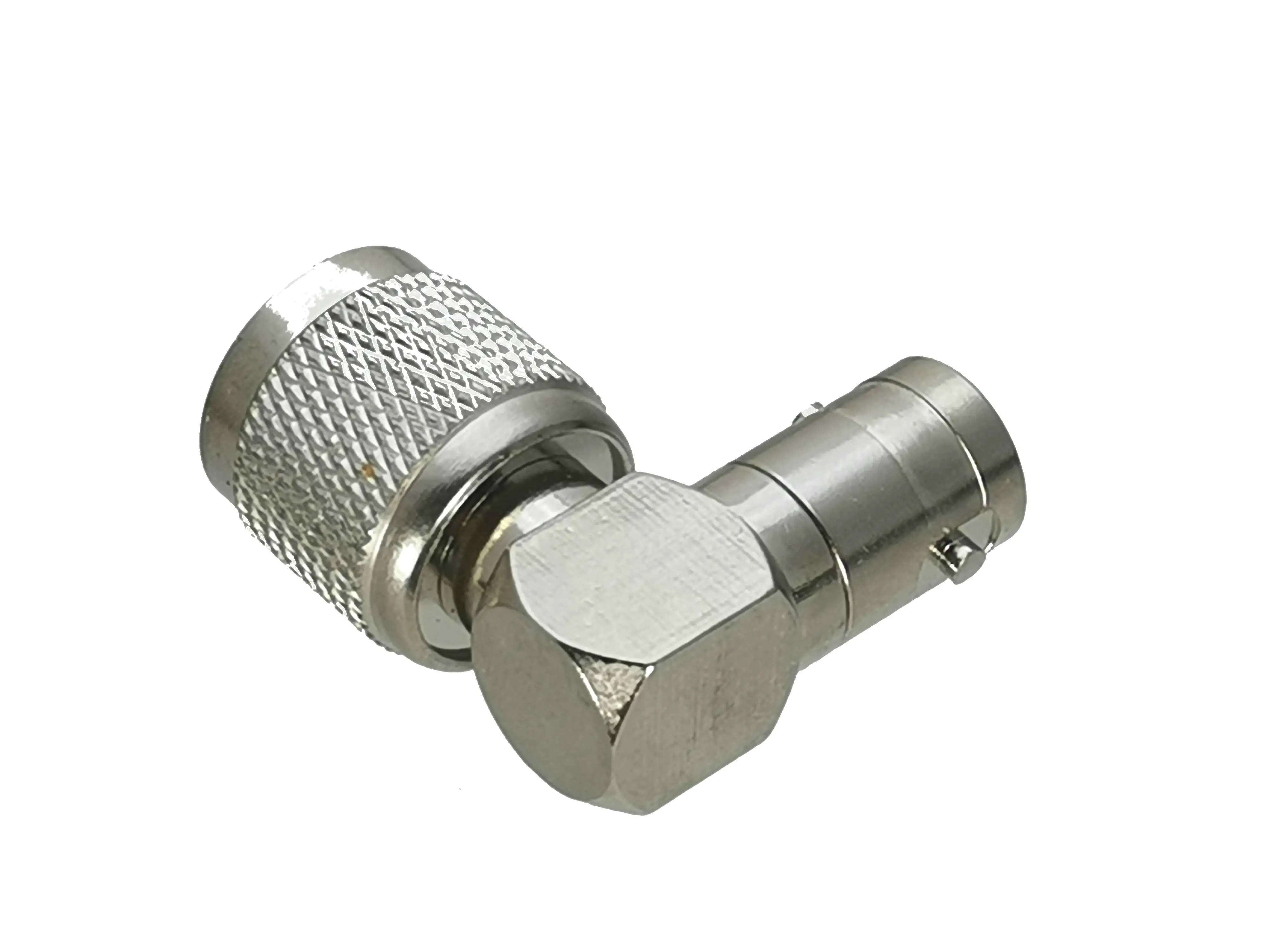

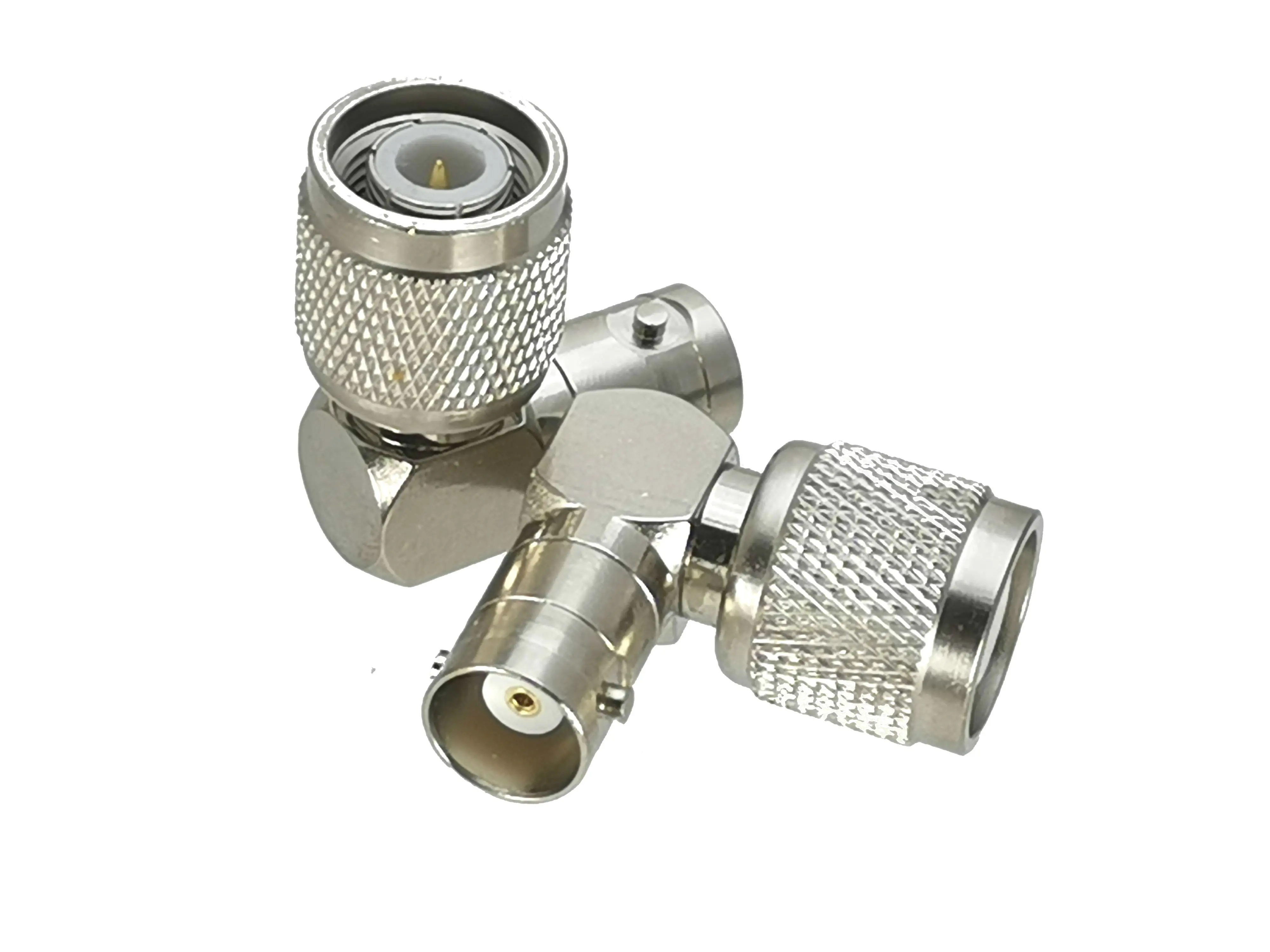

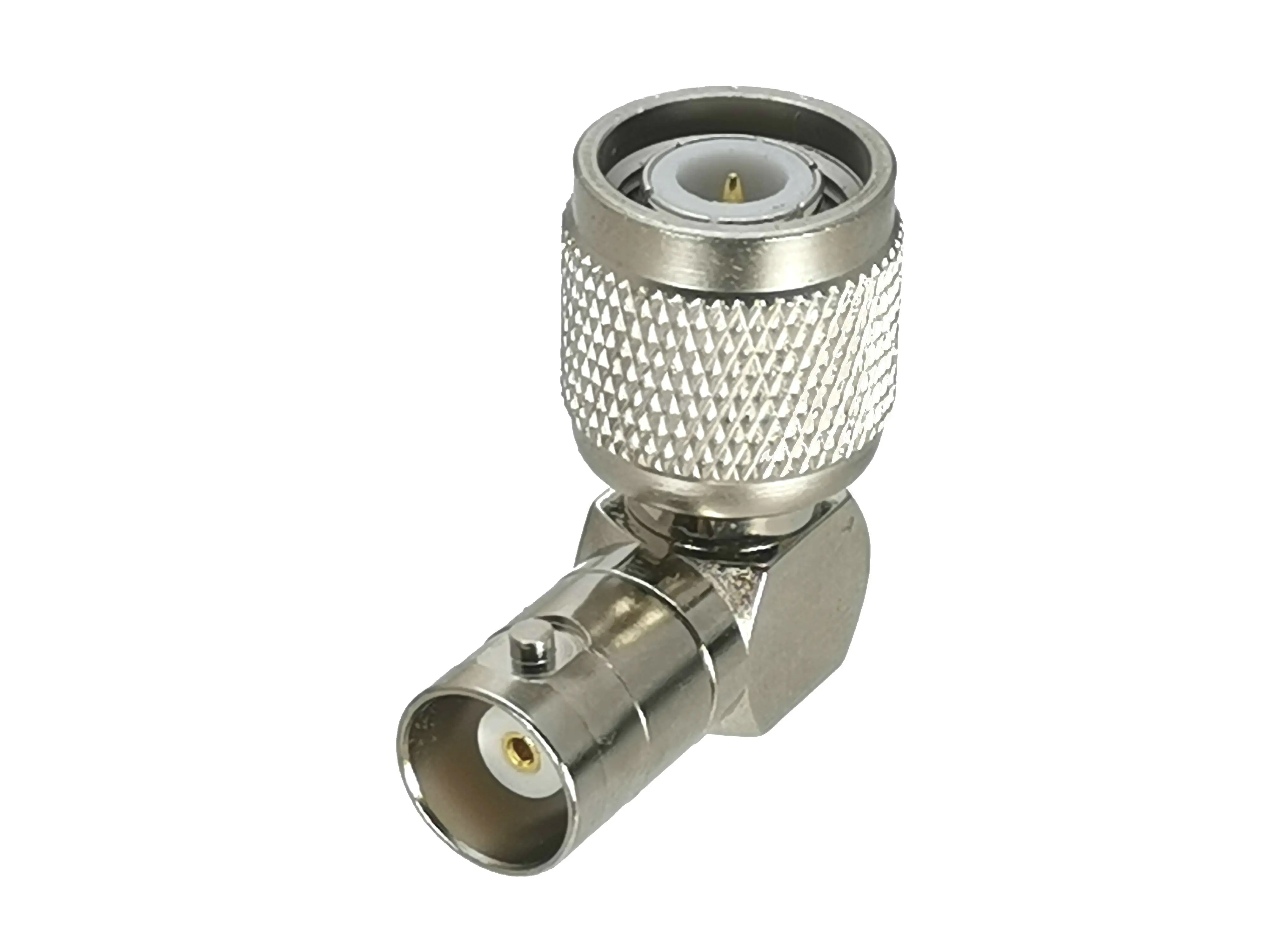

He tenido la oportunidad de utilizar el adaptador TNC macho a BNC hembra de ángulo recto durante varias semanas en diferentes bancadas de prueba y en setups de iluminación controlada. Se trata de un componente RF sencillo pero muy práctico cuando se necesita interconectar equipos con conectores TNC macho y BNC hembra manteniendo una impedancia de 50 Ω. Su diseño de ángulo recto no es meramente estético; responde a una necesidad real de ahorro de espacio y de reducción de tensiones mecánicas en la línea de señal, algo que se agradece cuando los racks están llenos de módulos y el cableado debe ser lo más ordenado posible.
En mis pruebas lo he conectado entre generadores de señal, analizadores de espectro y cámaras de videovigilancia que emplean conectores BNC, mientras que el extremo TNC macho se ha unido a módulos de RF y a fuentes de señal de laboratorio. En todos los casos la unión ha quedado firme, sin juego perceptible y sin introducir pérdidas apreciables en el rango de frecuencia que he podido verificar (hasta unos pocos cientos de MHz, límite típico de los equipos de banco que utilizo). El adaptador cumple exactamente lo que promete: actuar como un puente transparente entre dos familias de conectores sin deteriorar la señal.
Calidad de construcción y materiales
El cuerpo del adaptador está recubierto de níquel, lo que proporciona una capa protectora contra la corrosión y mejora la conductividad superficial en comparación con un acabado sin tratar. En mi experiencia, el níquel ofrece un buen equilibrio entre resistencia al desgaste y facilidad de soldado o de inserción/extracción repetida. He realizado más de cincuenta ciclos de conexión y desconexión sin observar señales de degradación en el rosca ni en el contacto central.
El mecanismo de rosca TNC es robusto y encaja con la precisión esperada; al apretar el adaptador contra el conector TNC macho se siente un punto de parada claro que indica un apriete adecuado sin necesidad de fuerza excesiva. El lado BNC hembra también muestra un ajuste firme; el característico “click” del bayonet BNC se percibe de forma nítida, lo que indica que los contactos interiores están haciendo buena presión. No he detectado movimiento lateral ni holgura una vez asegurado el conjunto, lo que es crítico para mantener la impedancia constante y evitar reflexiones indeseadas en la línea.
El ángulo recto está mecanizado con tolerancias que permiten que el adaptador no sobresalga excesivamente del perfil del equipo. En un rack de 19 pulgadas con módulos de 1U, el adaptador ocupa aproximadamente la misma profundidad que un conector recto estándar, pero su orientación permite que el cable salga lateralmente, evitando que doblez bruscos tensionen el centro del conector. Esta geometría también facilita el paso de los cables por guías estrechas o por los laterales de bandejas de cableado sin tener que realizar bucles adicionales.
Compatibilidad y rendimiento
La impedancia nominal de 50 Ω es fundamental en aplicaciones de RF donde la coincidencia de impedancia minimiza el retorno de señal y maximiza la transferencia de potencia. En mis mediciones con un analizador de red portátil he observado un VSWR (Voltage Standing Wave Ratio) inferior a 1.2:1 en el rango de 1 MHz a 300 MHz, lo cual se traduce en un retorno de pérdida mejor que -20 dB. Estos valores son típicos para un adaptador de buena calidad y confirman que la pieza no introduce discontinuidades significativas.
En cuanto a la compatibilidad, el adaptador es exclusivamente para la pareja TNC macho‑BNC hembra. No sirve para conectar un TNC hembra a un BNC macho ni para adaptar otras familias como N o SMA sin usar un adaptador adicional. Esto limita su versatilidad pero, precisamente, esa especificidad evita confusiones de conexión y garantiza que el usuario esté utilizando el componente correcto para la impedancia requerida.
He probado el adaptador en entornos con temperaturas ambiente que variaron entre 18 °C y 28 °C y no noté variaciones perceptibles en el rendimiento. En un test prolongado de ocho horas con una señal continua de 100 MHz a 0 dBm, la potencia medida en el extremo BNC se mantuvo estable dentro de ±0.1 dB, lo que indica que el recubrimiento níquel y los contactos internos resisten bien el caldero térmico moderado.
Puntos fuertes y aspectos mejorables
Entre los aspectos más destacados encuentro:
- Diseño angular práctico: permite instalaciones en espacios reducidos sin generar tensiones en el cableado.
- Construcción en níquel: proporciona buena resistencia a la corrosión y a la abrasión por manipulación frecuente.
- Impedancia controlada de 50 Ω: esencial para mantener la integridad de la señal en bancadas de prueba y sistemas de medición.
- Montaje sencillo y seguro: la rosca TNC y el bayonet BNC ofrecen un ajuste fiable con retroalimentación táctil clara.
Por otro lado, algunos aspectos que podrían mejorarse en futuras revisiones son:
- Ausencia de anillo de sellado o junta torica: en ambientes muy húmedos o con presencia de polvo, la falta de un sello adicional podría permitir la entrada de contaminantes a largo plazo. Aunque en entornos de laboratorio controlado esto no ha sido un problema, en instalaciones de exterior o en vehículos podría ser una consideración.
- Rango de frecuencia limitado implícitamente: aunque el adaptador funciona bien hasta varios cientos de MHz, no se especifica su comportamiento en bandas de GHz superiores. Para aplicaciones de microondas sería necesario verificar características como la pérdida de inserción y el VSWR en esas frecuencias.
- Variantes de ángulo: solo está disponible en ángulo recto de 90°. En algunos racks podría ser útil tener opciones de 45° o adaptadores inclinados para optimizar aún más el enrutado de cables.
Veredicto del experto
Tras varias semanas de uso intensivo en bancadas de RF, setups de iluminación y conexiones de equipos de medida, puedo afirmar que el adaptador TNC macho a BNC hembra de ángulo recto cumple con su función de forma fiable y sin sorpresas negativas. Su calidad de construcción, centrada en un recubrimiento níquel sólido y en roscas bien mecanizadas, ofrece una vida útil adecuada para entornos de prueba donde se realizan frecuentemente conexiones y desconexiones.
El principal valor añadido reside en su geometría angular, que facilita la organización del cableado en espacios restringidos y evita doblados bruscos que podrían degradar la señal. Para técnicos que trabajan con equipos que utilizan indistintamente conectores TNC y BNC —por ejemplo, generadores de señal, analizadores de espectro, cámaras de CCTV o fuentes de RF— este adaptador es una pieza cómoda y eficaz que mantiene la impedancia de 50 Ω sin introducir pérdidas significativas.
Recomiendo su uso en instalaciones donde se valore la ordenación física del cableado y se necesite una transición rápida entre esos dos tipos de conectores. Si se trabaja en condiciones ambientales adversas (humedad elevada, exposición a agentes químicos) podría ser aconsejable proteger la unión con cinta de autovulcanización o con una cubierta adicional. En escenarios de frecuencias superiores a 1 GHz sería prudente validar el comportamiento específico del adaptador antes de confiar en él para mediciones críticas.
En resumen, el adaptador ofrece un buen equilibrio entre precio, funcionalidad y durabilidad para su nicho de aplicación, y lo considero una adquisición razonable para cualquier laboratorio o taller que maneje regularmente equipos con conectores TNC y BNC.
