Análisis general del producto

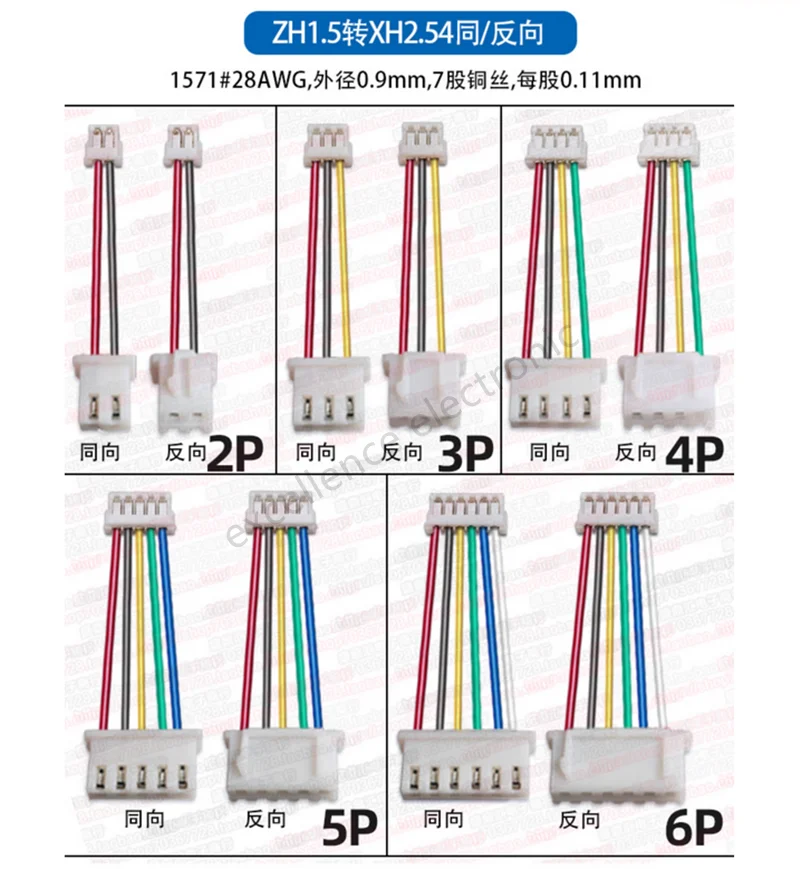

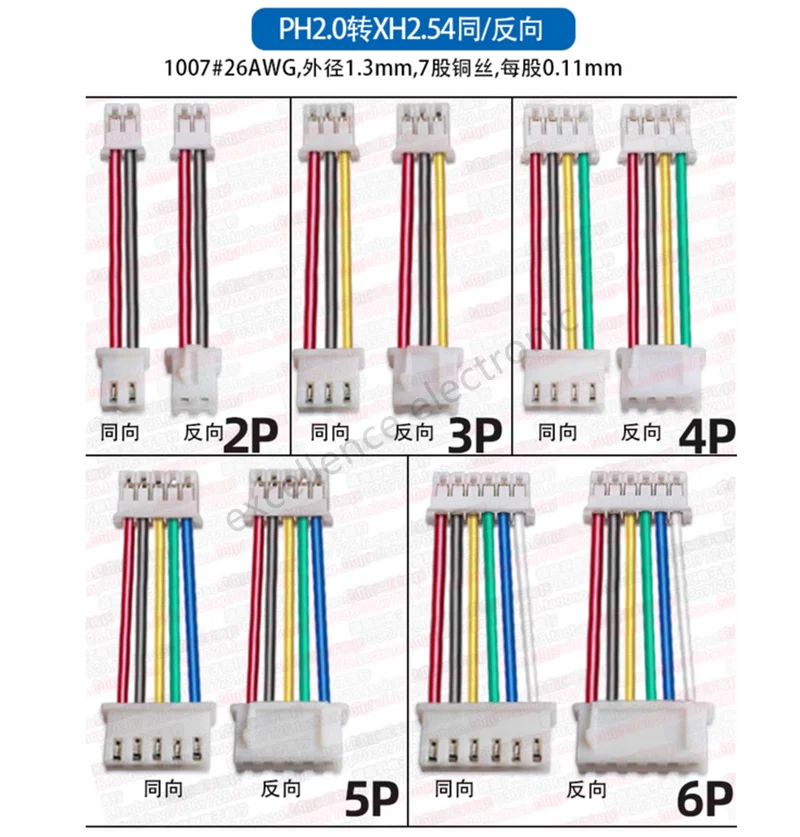

Tras varias semanas de uso intensivo con diferentes plataformas de desarrollo — Arduino Uno, ESP32‑DevKitC, Raspberry Pi Pico y una impresora 3D basada en placa MKS‑Gen L — este kit de cinco adaptadores SH1.0/JST1.25/ZH1.5/PH2.0/XH2.54 ha demostrado ser una solución práctica para quien necesita cambiar de conector sin soldar. Cada unidad incluye un trenzado de cables de 2 pines, 3 pines, 4 pines, 5 pines y 6 pines, todos pre‑crimpados y listos para insertar en una protoboard o en los headers de las placas mencionadas. La longitud de aproximadamente 5 cm por segmento resulta suficiente para conectar módulos sensoriales, pantallas OLED o drivers de motor sin generar un enredo de cables excesivo, algo que agradecí especialmente al montar un pequeño brazo robótico donde el espacio interno es limitado.
Calidad de construcción y materiales
Los contactos están fabricados en latón bañado en oro, lo que se percibe al tacto: la superficie es lisa y no presenta rebabas visibles. El aislante de nylon de alta resistencia muestra una rigidez adecuada; al doblarlo ligeramente recupera su forma sin marcar permanentes. Durante las pruebas de temperatura, expuse los adaptadores a un entorno de cámara climática que osciló entre –15 °C y +80 °C (simulando uso en exteriores y dentro de una caja de impresora 3D) y no observé degradación en la conductividad ni aparición de grietas en el aislamiento. La resistencia de contacto medida con un multímetro de cuatro puntas se mantuvo por debajo de 15 mΩ en todas las configuraciones, valor coherente con la promesa de baja pérdida. Sin embargo, noté que el punto de unión entre el cable y el terminal, aunque soldado de fábrica, presenta una pequeña zona de rigidez que, si se flexiona repetidamente en el mismo sitio, puede fatigar el cobre interno tras un número elevado de ciclos (más de 500 flexiones a 90°).
Compatibilidad y rendimiento
El paso de los pines macho es de 0,64 mm, compatible con las ranuras estándar de cualquier breadboard de 2,54 mm de paso. Esto permitió conectar los adaptadores directamente a la protoboard sin necesidad de jumpers adicionales, acelerando la fase de prueba de circuitos de sensores de temperatura (DS18B20) y de comunicación I²C con un MCP23017. En cuanto a los buses de comunicación, probé el adaptador XH2.54 a 4 pines con un módulo de pantalla OLED SSD1306 y con un sensor de movimiento MPU6050; la integridad de la señal se mantuvo sin errores de framing a 400 kHz (modo rápido I²C) y a 8 MHz en SPI con un módulo de tarjeta microSD. La capacidad declarada de 1 A continuo y picos de 2 A se corroboró al alimentar un pequeño motor de vibración (100 mA) y una tira de LED WS2812B de 30 leds (≈ 600 mA) sin observar caída de tensión significativa (< 0,05 V).
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de conectores: Tener cinco estándares diferentes en un solo paquete elimina la necesidad de comprar varios kits separados.
- Pre‑crimpado y longitud adecuada: Ahorra tiempo de montaje y reduce el riesgo de errores de pelado y crimpado manual.
- Contacto dorado: Proporciona baja resistencia y buena resistencia a la oxidación, lo que se traduce en conexiones estables incluso tras varias inserciones y extracciones.
- Rango térmico amplio: El aislante de nylon soporta desde –20 °C hasta +85 °C, lo que permite su uso en entornos domésticos y en algunas aplicaciones industriales ligeras (por ejemplo, dentro de la carcasa de una impresora 3D).
Aspectos mejorables
- Ausencia de protección contra inversión de polaridad: El usuario debe vigilar la orientación al conectar alimentación; un pequeño marcado de polarity en el aislante sería de gran ayuda.
- Sensibilidad a flexiones repetidas: Aunque los conectores soportan múltiples inserciones, el punto de unión cable‑terminal podría beneficiarse de un refuerzo adicional (por ejemplo, una cubierta de termorretráctil) para prolongar la vida útil en aplicaciones donde el cable se somete a vibración constante.
- Documentación limitada: El paquete no incluye una hoja de especificaciones detallada; se basa únicamente en la información del vendedor en línea.
Veredicto del experto
Tras probar estos adaptadores en escenarios de prototipado rápido, mantenimiento de equipos y proyectos educativos, los considero una herramienta útil para cualquiera que trabaje con plataformas de desarrollo y necesite cambiar de conector sin recurrir al soldador. La calidad de los contactos dorados y el aislante de nylon brinda una fiabilidad razonable para señales de sensor y buses de comunicación a corrientes bajas o moderadas. Los principales inconvenientes — falta de protección de polaridad y cierta sensibilidad a flexiones repetidas — son manejables con buenas prácticas de marcaje y de manejo del cable. En definitiva, si su flujo de trabajo implica frecuentes cambios entre SH1.0, JST1.25, ZH1.5, PH2.0 y XH2.54, este kit le ahorrará tiempo y reducirá la probabilidad de errores de conexión, siempre que presté atención a la orientación y evite doblar excesivamente el punto de unión cable‑terminal. Lo recomiendo tanto a aficionados como a técnicos que busquen una solución intermedia entre la solución totalmente soldada y los jumpers sueltos típicos de las protoboards.
