Adaptador QFN24 a DIP24 para placa convertidor SMD a DIP24

Análisis general del producto

Llevo semanas usando este adaptador QFN24 a DIP24 como “puente” entre el mundo SMD y el de prototipado clásico. La idea es simple y, en la practica, bastante acertada: conviertes el pitch típico de QFN24 (0,5 mm o 0,65 mm según el encapsulado que uses) a la retícula DIP24 estándar de 2,54 mm para poder montar el integrado sobre protoboards, sockets DIP o incluso placas perforadas sin pelearte con el paso fino.

Lo he usado tanto para rework (desoldar un QFN y volver a ponerlo) como para prototipos rápidos donde no te apetece diseñar una PCB “de verdad” solo para validar una idea. También me ha servido para hacer pruebas de continuidad y funcionalidad antes de integrarlo en una placa final, porque el adaptador te da una forma “manejable” y estable para trabajar.

En términos de flujo de trabajo, encaja especialmente bien cuando el QFN24 no termina de “asentar” cómodo en la estación de prototipado que tienes (por ejemplo, si tu banco es más de insertos DIP y cables). En lugar de forzar pinzas, mordazas o herramientas para SMD de paso ultrafino, sueldas el QFN a la placa convertidora y luego tratas el conjunto como si fuera un DIP24 “normal”.

Calidad de construcción y materiales

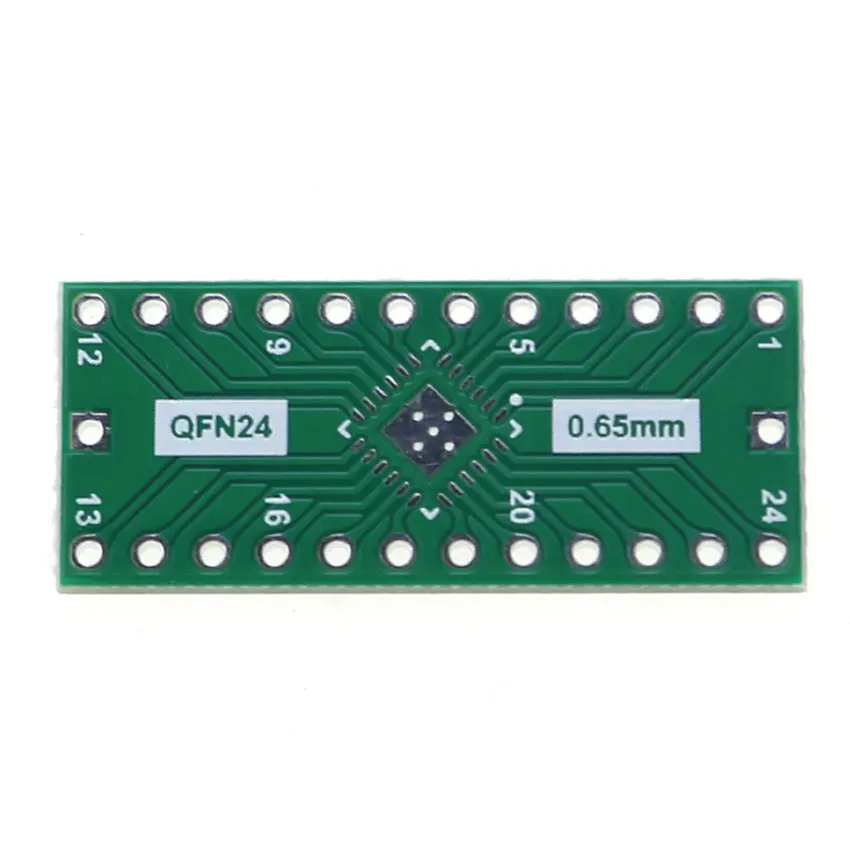

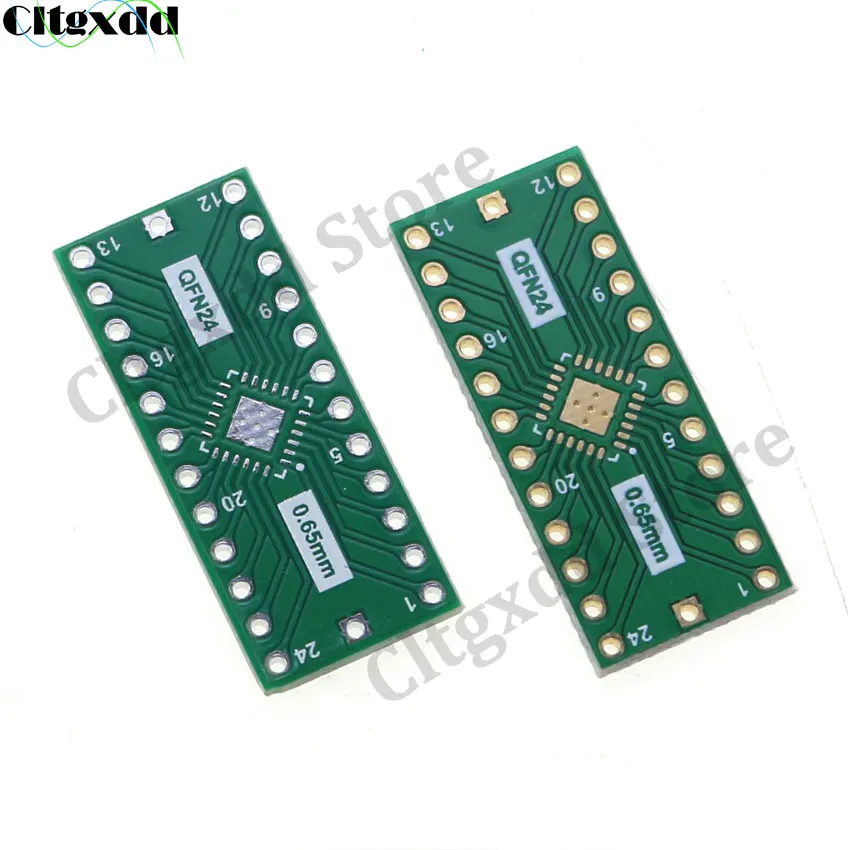

Aquí es donde más noto la diferencia entre un adaptador para aprender y uno para no arruinar tu tiempo. Este modelo viene en formato de PCB doble cara con pistas doradas y patrón pensado para soldar el QFN24 en la cara superior. La presencia de pistas doradas no es un detalle decorativo: ayuda a mantener buena mojabilidad y reduce la variación cuando repites soldaduras de prueba, sobre todo si haces tack solder parcial y luego corriges alineación.

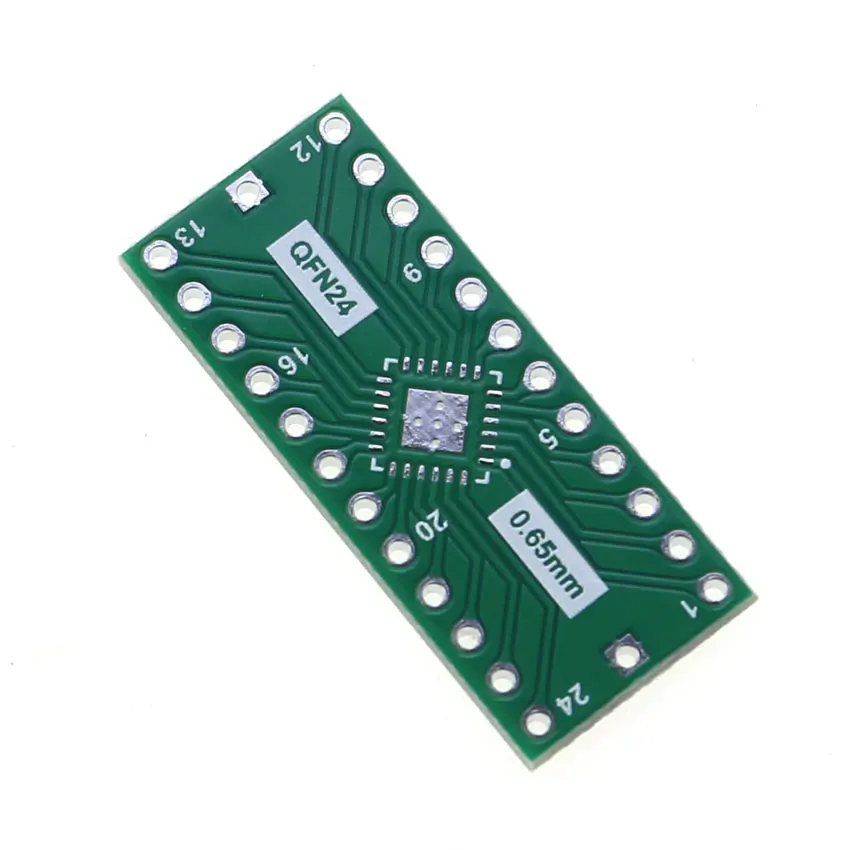

En la zona de soldadura del QFN, el acabado del cobre/pads y el diseño del patrón marcan la diferencia cuando trabajas a mano o con estación de aire caliente. He observado que, con una pasta de soldadura fina o con estañado previo en pads, el QFN se alinea mejor y el retrabajo posterior es más limpio. Aun así, sigue siendo un QFN: si no controlas el calor y la presión, puedes generar puentes o despegues localizados, así que el adaptador facilita el “dónde conectar”, pero no elimina la necesidad de técnica SMD.

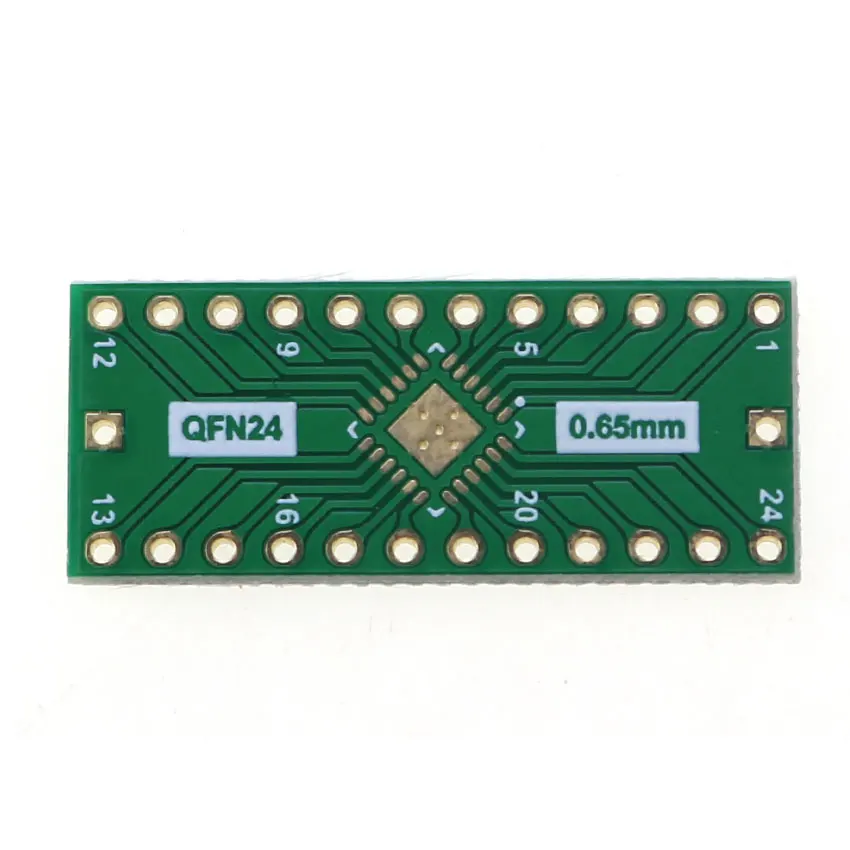

En la cara inferior, el adaptador ofrece los pines DIP24 soldados como salidas discretas. La rigidez del conjunto es buena para el uso en protoboard: al manipularlo con cables jumper, no se “flexa” como pasa con algunos conversores baratos que parecen más una lámina que una PCB. Los pines llegan pensados para soldar con buena traza mecánica, y al revisar continuidad se aprecia que el camino eléctrico está definido, no improvisado.

Compatibilidad y rendimiento

La compatibilidad real depende de dos cosas: el encapsulado QFN24 con pitch 0,5 mm o 0,65 mm y el espaciado DIP24 de 2,54 mm hacia el ecosistema de prototipado. Por la descripción, el adaptador está planteado para ambos pasos en la zona SMD. Esto es importante, porque en QFN24 es fácil equivocarse de variante y acabar con un adaptador “que mira bien” pero no encaja eléctricamente. En mi caso, al revisar alineación visual y medir continuidad tras soldar, el resultado encaja sin sorpresas.

En protoboard, lo he usado para montar circuitos de control con microcontroladores o front-ends de señal donde necesitaba cambiar componentes con frecuencia: el adaptador te convierte el QFN en un componente “de inserción” más predecible. En placas perforadas con tiras, también se integra sin problema: los pines DIP24 son exactamente lo que esperas cuando empiezas a cablear point-to-point.

Rendimiento eléctrico: como es una PCB con pistas y pines soldados, introduces cierta capacidad parásita y algo de resistencia/inductancia asociada a los caminos y a la longitud hasta donde lo pinchas. En señales lentas (interfaces lógicas, control, lectura de sensores) no he notado problemas. Donde debes tener criterio es en señales rápidas o con bordes agresivos: si vas a meter un reloj, señales de datos de alta velocidad o conmutación ruidosa, el conjunto puede añadir degradación frente a una PCB final optimizada. No es un “defecto” del adaptador, es física básica: hay pistas, hay pines y hay una topología distinta a la de una huella diseñada para tu caso.

Por eso, para trabajo de laboratorio es excelente; para diseño final de producto, lo normal es que acabes re-haciendo la huella QFN24 en la PCB definitiva. Aun así, para validar, rework y aprendizaje, el adaptador cumple su función.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Conversión efectiva a DIP24 2,54 mm, con compatibilidad directa con protoboards, sockets DIP y placas perforadas.
• Enfoque claro a rework y pruebas: soldar una vez el QFN a la placa para luego manipular el conjunto sin pelearte con el pitch fino.
• PCB doble cara con pistas doradas, que ayuda a repetibilidad del proceso de soldadura.
• Incluye dos placas convertidoras y pines DIP24 para soldar; es un pack útil si vas a hacer varias iteraciones o si te “equivocas una vez” (que en SMD siempre pasa).
• Recomendación práctica de revisar continuidad: en este tipo de montaje, esa comprobación con multímetro es literalmente la diferencia entre horas de depuración o un montaje correcto desde el primer momento.

Aspectos mejorables

• No es un zócalo: al requerir soldadura, para cambios ultra frecuentes puede ser menos cómodo que un sistema “plug-and-play”. Si tu rutina es reemplazar chips cada día, quizá te compense diseñar una PCB con zócalo o usar métodos específicos de SMD.
• Control térmico y alineación siguen siendo críticos: la placa te da el formato, pero el QFN exige técnica. He visto que si intentas “hacerlo rápido” sin pasta/flujo adecuado, sube la tasa de puentes o de pad mal mojado.
• Limitaciones intrínsecas para señales rápidas: por longitud de pistas y pines, no es el mejor entorno para validar integridad de señal a alta frecuencia. Para eso, lo correcto es una PCB final.

Consejos prácticos de uso y mantenimiento

• Antes de conectar al circuito: usa multímetro en modo continuidad comparando cada pin con su correspondiente pad del QFN. Hazlo tras enfriar del todo.
• Para soldar el QFN: trabaja con buena inspección visual (lupa o microscopio) y considera tacking en esquinas para alinear antes de completar.
• Si vas a hacer varias iteraciones: limpia con cuidado (isopropanol y cepillo suave) para evitar residuos que a veces parecen “buena soldadura” pero luego dan fugas o lectura errática.
• Evita mover el adaptador agarrándolo por los pines ya soldados a la protoboard: mejor sujétalo por la placa para minimizar tensiones mecánicas en las soldaduras internas.

Veredicto del experto

Si tu objetivo es usar QFN24 en entornos de prototipado DIP24 sin rediseñar PCB cada vez, este adaptador está bien planteado y se nota pensado para el tipo de trabajo real que hago en banco: rework, pruebas funcionales, iteración rápida y montaje en protoboard o socket DIP. No pretende sustituir una PCB final para señales exigentes, pero para electrónica de laboratorio y validación es una herramienta muy útil. El punto clave es que, aunque convierta el paso mecánico, la responsabilidad de una buena soldadura del QFN sigue estando en tu técnica; con continuidad y limpieza, el adaptador rinde de forma consistente.
