Durante las últimas semanas he estado trabajando con esta placa de extensión para cables planos flexibles FPC/FFC de paso 1,0 mm, y le he sacado bastante jugo tanto en el banco de reparación como en proyectos de electrónica personalizados. Se trata de un componente aparentemente trivial —una pequeña placa de circuito impreso con dos conectores ZIF enfrentados y el cableado interno necesario para prolongar una conexión plana— pero quien haya peleado con pantallas de portátil, matrices de teclado o paneles LCD sabe lo valioso que resulta tener este tipo de recurso a mano.

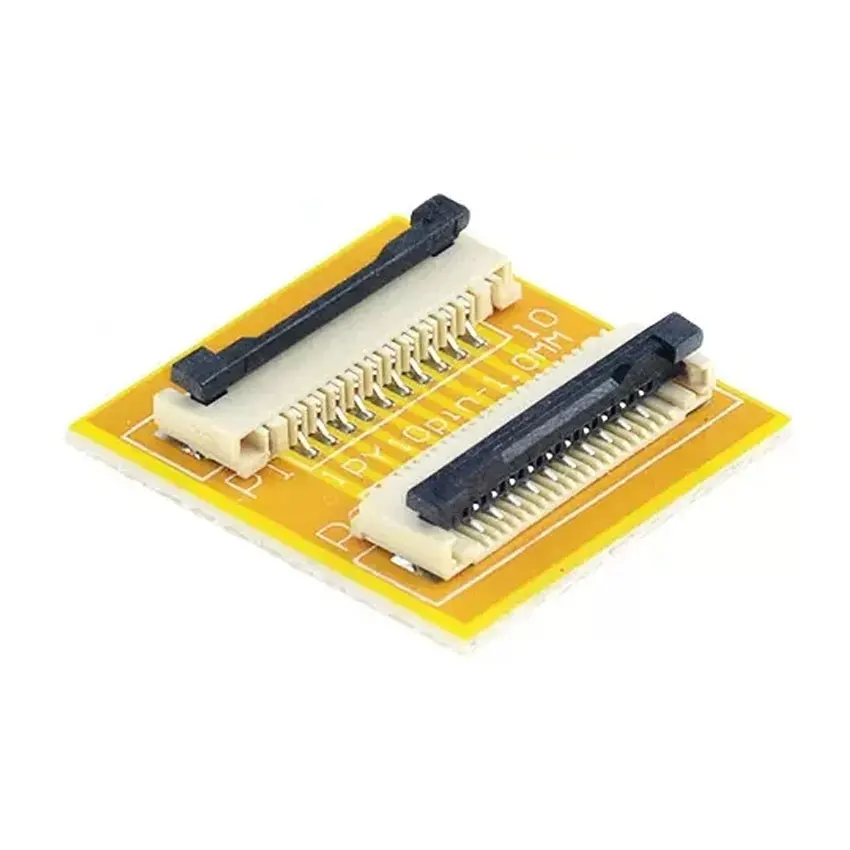

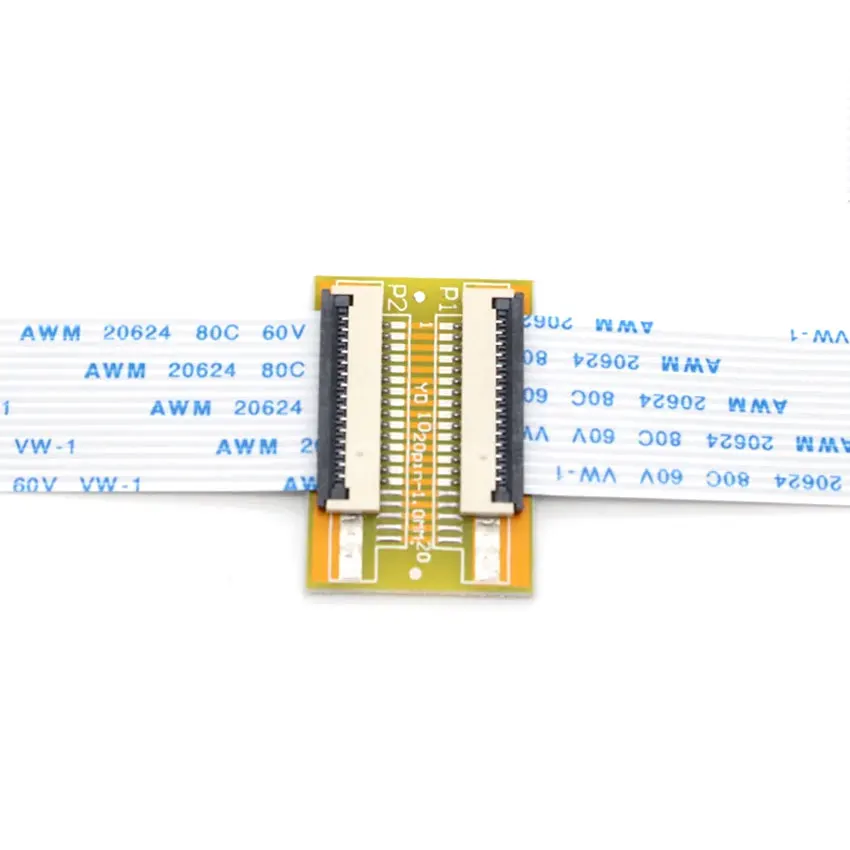

La utilidad principal es evidente: permite alargar un cable plano que se queda corto, reencaminar una señal en el interior de una carcasa ajustada o interponer un punto de medición y prueba sin desmontar la unidad completa. En mi caso, la he empleado para bridging entre una placa principal y un panel de control frontal en una build de microordenador de placa reducida, y también en la reparación de una consola retro cuya cinta original llegaba justo al límite tras cambiar la pantalla. Con el paso de 1,0 mm nos movemos en el terreno más común del consumo: paneles OLED pequeños, módulos Raspberry Pi, teclados de portátiles antiguos y lectores ópticos, donde el paso de 0,5 mm predomina en electrónica ultradensa y el de 1,25 mm escasea salvo en aplicaciones industriales.
Calidad de construcción y materiales
El acabado del PCB es el esperable en este rango de precio: FR-4 con máscara de soldadura que protege las pistas, un espesor suficiente para no arquearse al actuar sobre el conector y un baño de superficie aceptable en las zonas expuestas. Los conectores son del tipo ZIF (Zero Insertion Force), es decir, con la tapa basculante o deslizante que libera y aprisiona el cable. Aquí conviene ser honesto: la retención del actuador no alcanza el nivel de un conector de marca premium, así que recomiendo cerrar la tapa presionando de forma uniforme con la uña o con una herramienta de plástico, nunca haciendo palanca desde un extremo, porque ese gesto es la causa número uno de Actuadores rotos.

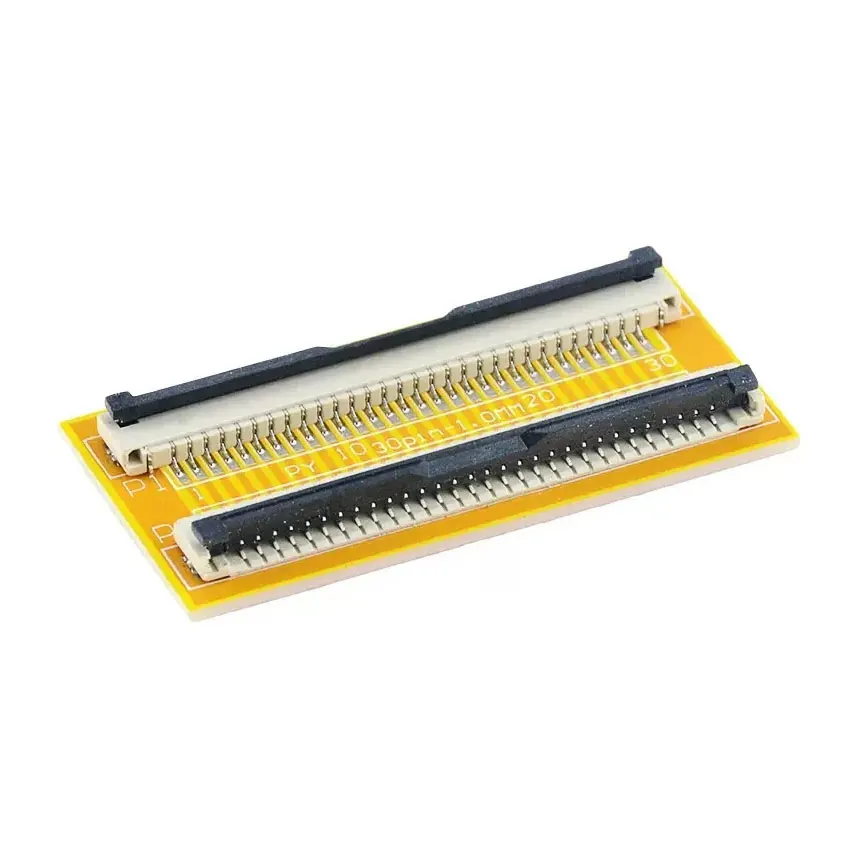

Un detalle que agradezco: las pistas están cortadas a la misma longitud y el cableado interno es directo, sin serpenteos caprichosos, lo que mantiene una impedancia razonablemente estable en líneas de datos de baja velocidad. No esperéis aquí diseño diferencial calibrado; esto no es una placa para DisplayPort o HDMI embebidos, pero para señales I²C, SPI lentos, matriceles de botones o buses paralelos de caracteres funciona sin drama. Los pines están claramente numerados en la serigrafía, algo básico que, sorprendentemente, muchos fabricantes baratos omiten.
Compatibilidad y rendimiento
El paso de 1,0 mm determina directamente qué cables acepta, y hay dos matices que repetiré hasta la saciedad porque causan la mayoría de los errores. Primero, verificación del número de contactos: si el conector es de 10 posiciones, necesitéis un cable FFC de exactamente 10 vías, ni más ni menos. Segundo, y aquí está la trampa clásica, comprobad la orientación: los FFC existen en versión same side y opposite side, según dónde quedan los contactos expuestos respecto a los extremos del cable. Me he pasado media tarde depurando un bus I²C que no respondía por culpa de un cable de orientación invertida.
En pruebas reales con un analizador lógico, el funcionamiento fue limpio a frecuencias de reloj moderadas: buses SPI de 1 MHz, I²C a 400 kHz y tráfico de teclado matricial sin errores apreciables. También la probé con un panel LCD de carácter 20×04 conectado a una placa estilo Arduino y la transmisión fue estable durante horas. En cuanto a la corriente, este tipo de conexión está pensado para señalización; evitad rutas de alimentación exigentes por la cinta, porque los conductores de estos cables planos tienen sección muy fina y la caída de tensión se nota rápido.
Puntos fuertes y aspectos mejorables

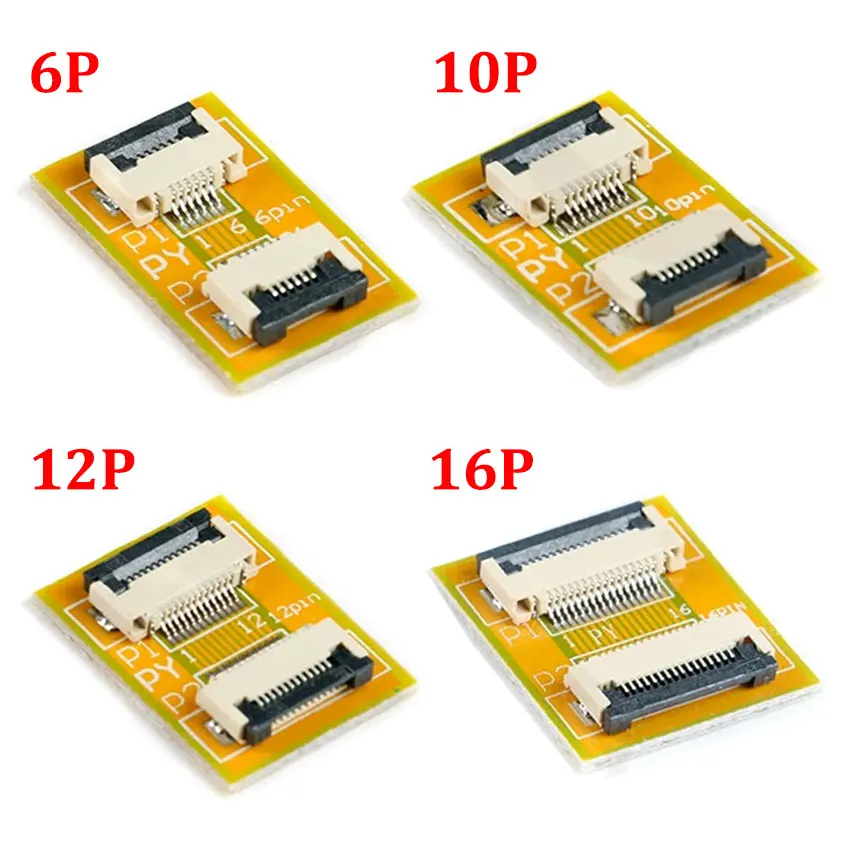

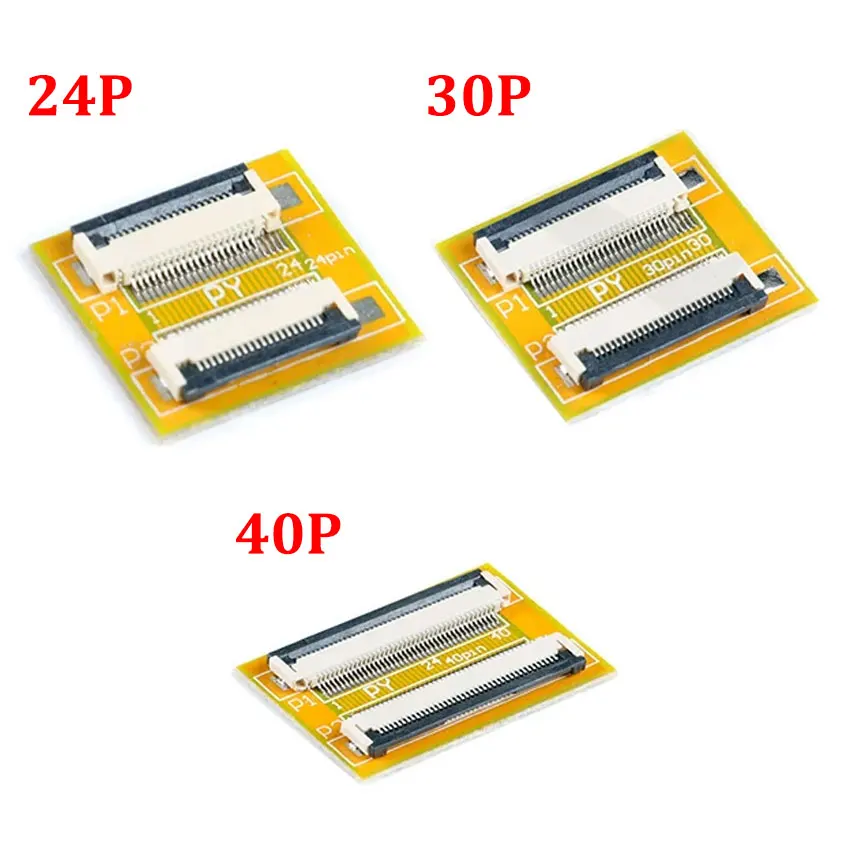

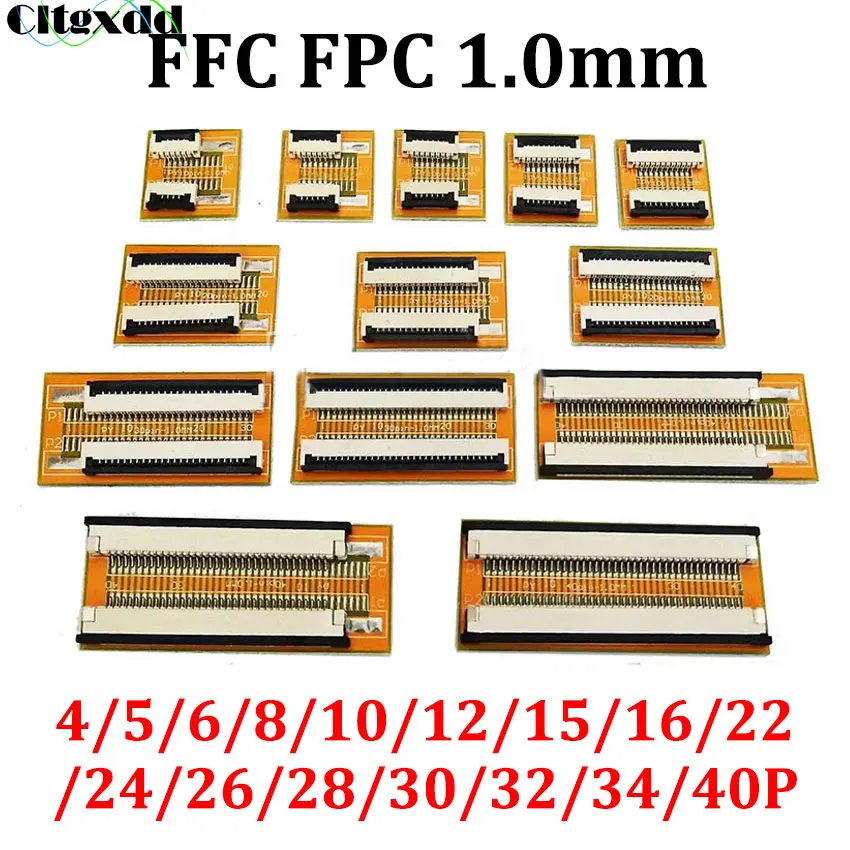

Entre lo bueno destaco la económica relación coste-beneficio, la disponibilidad en múltiples tamaños, la numeración clara de pines y el hecho de que convierta una reparación tediosa en algo de cinco minutos. Frente a otras placas de extensión del mercado, no he detectado diferencias eléctricas significativas; donde sí hay distancias es en el pulido del conector y en la tolerancia dimensional de la guía del cable.
Como contrapartida: el actuador ZIF requiere tacto delicado y no tolera bien los ciclos repetidos de inserción (hablamos de decenas de operaciones, no de miles); no incluye ninguna marca física de pin 1 en el propio conector, solo en la serigrafía; y el contacto depende totalmente de la limpieza de la superficie del cable. Un consejo de taller: guardad los cables protegidos de la humedad y si un FFC lleva años en su zócalo, limpiad los contactos con alcohol isopropílico antes de moverlos a la placa nueva.
Veredicto del experto
Tras semanas de uso continuo en reparación, prototipado y montajes compactos, mi valoración es muy positiva para su segmento. Cumple exactamente lo que promete: extender y reencaminar conexiones planas de paso 1,0 mm con fiabilidad suficiente para electrónica de consumo y proyectos maker. No es un componente de grado industrial ni pretende serlo, pero juzgada por lo que es —una herramienta de banco y taller— resulta indispensable. Para quien trabaje en reparación de portátiles, consolas o pantallas pequeñas, tener un par de estas placas en varias densidades de pines es de las mejores inversiones por euro gastado que puede hacer en su caja de componentes.
