Adaptador PCB USB-C de Prueba 24P 2,54 mm Macho y Hembra Fiabilidad

Análisis general del producto

Como profesional que ha trabajado semanas con prototipos que incorporan conectores USB‑C, valoro este adaptador de placa PCB de prueba como una solución pragmática para validaciones rápidas. Su objetivo es sencillo pero útil: facilitar la verificación de rutas de datos y la alineación de pines durante el desarrollo de hardware, sin necesitar herramientas especializadas ni modificaciones del PCB final. En entornos de laboratorio o talleres, aporta una forma tangible de confirmar que el diseño de la interfaz USB‑C responde como se espera en las fases tempranas de prototipado.

Calidad de construcción y materiales

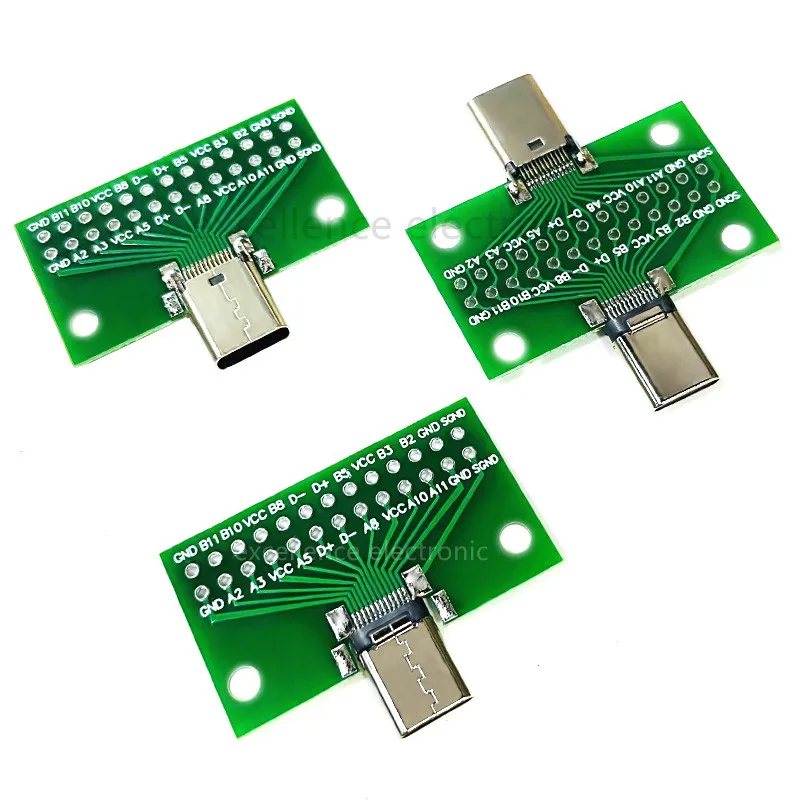

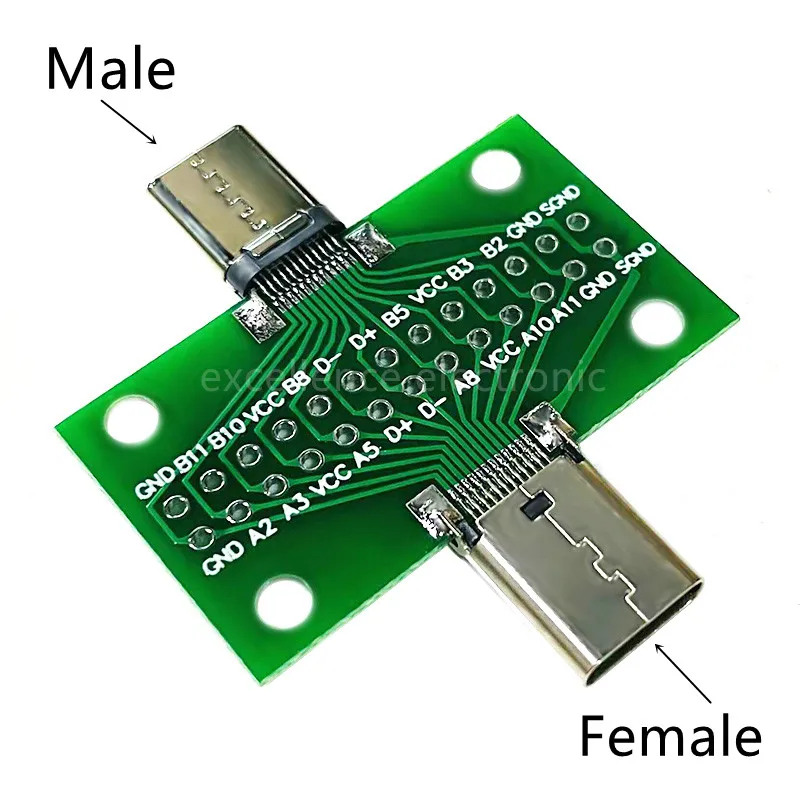

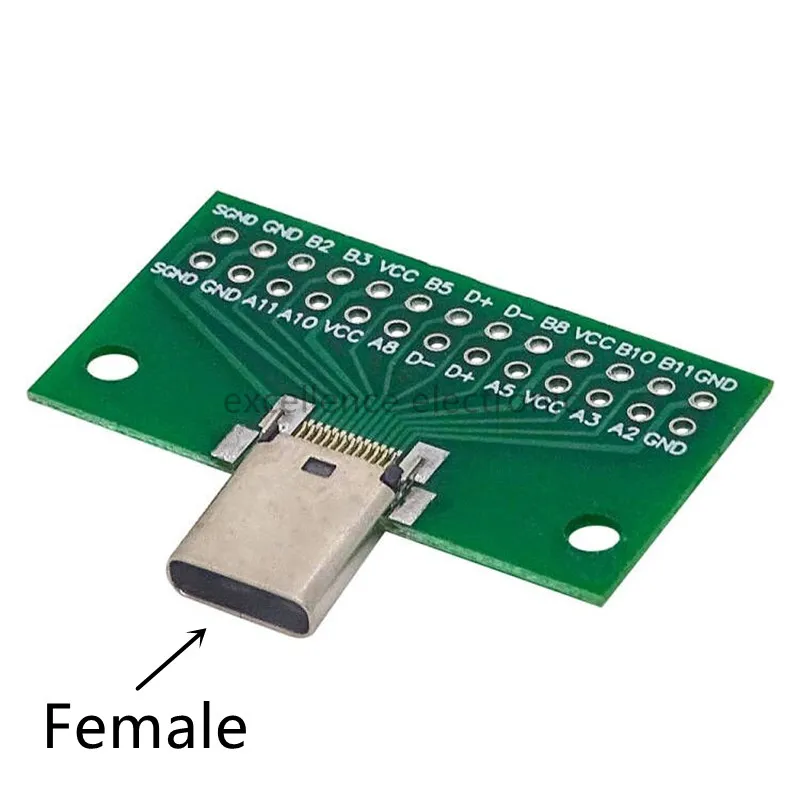

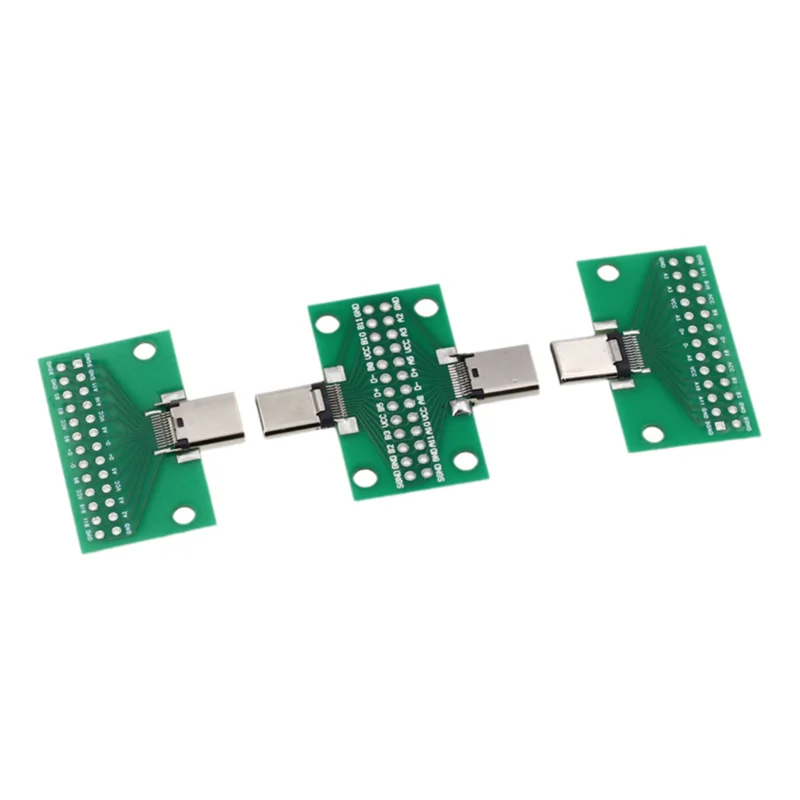

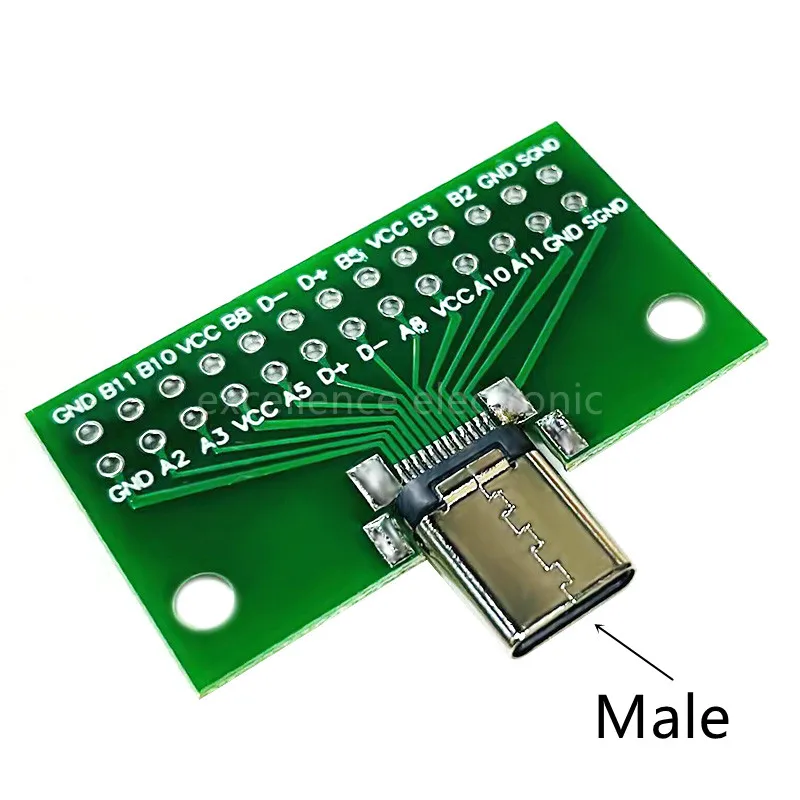

La placa está construida en FR‑4 con acabado en estaño verde, un estándar para prototipos que exige soldadura repetida. Sus dimensiones (20 x 36 mm) y un espaciado de 2,54 mm la hacen compatible con bancos de pruebas y con perforaciones de prototipos existentes. El groso 0,8 mm ofrece rigidez suficiente para mantener el alineado en inserciones sucesivas, sin ser una pieza rígida que complique su manipulación. El conjunto combina un asiento hembra 2x13P y un conector macho 24P, lo que facilita una inserción bidireccional en cada prueba y una lectura rápida de continuidad entre el diseño y el prototipo. En la práctica, la soldadura de estas piezas puede requerir atención para evitar distorsiones que afecten la alineación entre pines.

Compatibilidad y rendimiento

Este adaptador está orientado a la verificación de rutas de datos USB‑C en prototipos, con generación USB‑3.1 y conectores tipo C. Su formato de 2,54 mm y la posibilidad de insertar y retirar con facilidad lo convierten en una herramienta de depuración de layouts y de pruebas de continuidad. En términos de rendimiento, no es un módulo de prueba de alta velocidad con interfaces certificadas; su utilidad radica en confirmar que la geometría de pines, el enrutamiento y las conexiones básicas funcionan como se espera antes de finalizar el PCB definitivo. Es especialmente práctico cuando se necesitan pruebas rápidas de inserción y comparación entre diferentes disposiciones de pines, sin arriesgar el diseño final. En escenarios de enseñanza o demostraciones, la experiencia de uso es directa: se pueden mostrar fácilmente fallos de alineación o continuity breaks sin complicaciones de coaxiales o etapas de calibración.

En comparación con soluciones de prueba más sofisticadas, este dispositivo ofrece la ventaja de ser económico y fácilmente integrable en prototipos con distribución de 2,54 mm, sin depender de conectores de alta ingeniería o de equipos especializados. Sin embargo, para evaluaciones de rendimiento de señal a alto ancho de banda o pruebas de abilidad eléctrica a frecuencias cercanas a los límites de USB‑C, se requerirán setups más complejos o dispositivos dedicados.

Puntos fuertes y aspectos mejorables

• Puntos fuertes

  • Compacto y ligero, fácil de ubicar en la mesa de trabajo.
  • Permite pruebas de inserción y continuidad sin herramientas especiales.
  • Construcción con FR‑4 y estaño verde facilita soldadura repetida.
  • Configuración bidireccional con asiento hembra 2x13P y conector macho 24P simplifica el ensayo de diferentes layouts.
  • Ideal para contextos educativos, laboratorios y pruebas rápidas de prototipos.

• Aspectos mejorables

  • No especifica tolerancias mínimas entre pines ni desviaciones posibles durante la soldadura repetida, lo que podría afectar la repetibilidad.
  • No incluye cableado ni guías de prueba, por lo que es necesario disponer de herramientas básicas de prototipado para conectar a otros módulos.
  • Al no ser un conector de alta frecuencia con blindaje, los tests de rendimiento a velocidades cercanas a USB‑3.1 podrían verse influidos por longitudes de cable o by‑pass inadvertidos.
  • La estabilidad mecánica depende de una correcta soldadura; en prototipos con vibraciones o movimiento, podría requerir fijación adicional para evitar desalineaciones durante pruebas continuas.
  • Podría beneficiarse de documentación adicional con ejemplos de configuración de pruebas y diagramas de pinout para distintos esquemas de prototipos.

• Consejos prácticos de uso

  • Asegura una base plana y limpia antes de soldar; cualquier inclinación puede introducir desalineación entre las filas de pines.
  • Verifica continuidad con un multímetro entre la trayectoria deseada y cada pin antes de realizar pruebas de velocidad.
  • Usa una pequeña pinza o soporte para mantener el conector USB‑C en posición durante las inserciones repetidas.
  • Después de cada sesión de pruebas, inspecciona visualmente las soldaduras para detectar posibles puentes o soldaduras frías.
  • Integra la placa en un prototipo con planificación de enrutado para validar con mayor claridad las rutas de datos y evitar retrabajos.

Veredicto del experto

Este adaptador de placa PCB de prueba USB3.1 tipo C es una herramienta muy práctica para acelerar iteraciones de diseño en hardware. Su mayor valor reside en la simplicidad y la capacidad de realizar pruebas rápidas de inserción y continuidad sin alterar el diseño final del PCB. Es especialmente útil en fases de concepto, en talleres y en entornos educativos donde se busca demostrar conceptos de interoperabilidad USB‑C sin complicaciones.

Sin embargo, no debe verse como un sustituto de soluciones de prueba de alto rendimiento o de verificación de señal a nivel de cadena completa. Para evaluaciones de rendimiento real o de compatibilidad en condiciones extremas, conviene complementar con equipos dedicados o setups de prueba más completos. En conjunto, si tu flujo de prototipado incluye pruebas frecuentes de conectores USB‑C y necesitas una herramienta económica y directa, este adaptador cumple con creces esa función.
