Adaptador de enchufe convertidor USB a RS485 Serial CH341 EEPROM Flash señales de comunicación bloque de terminales Modular
8,08 €
Enlace proporcionado por:
Color:

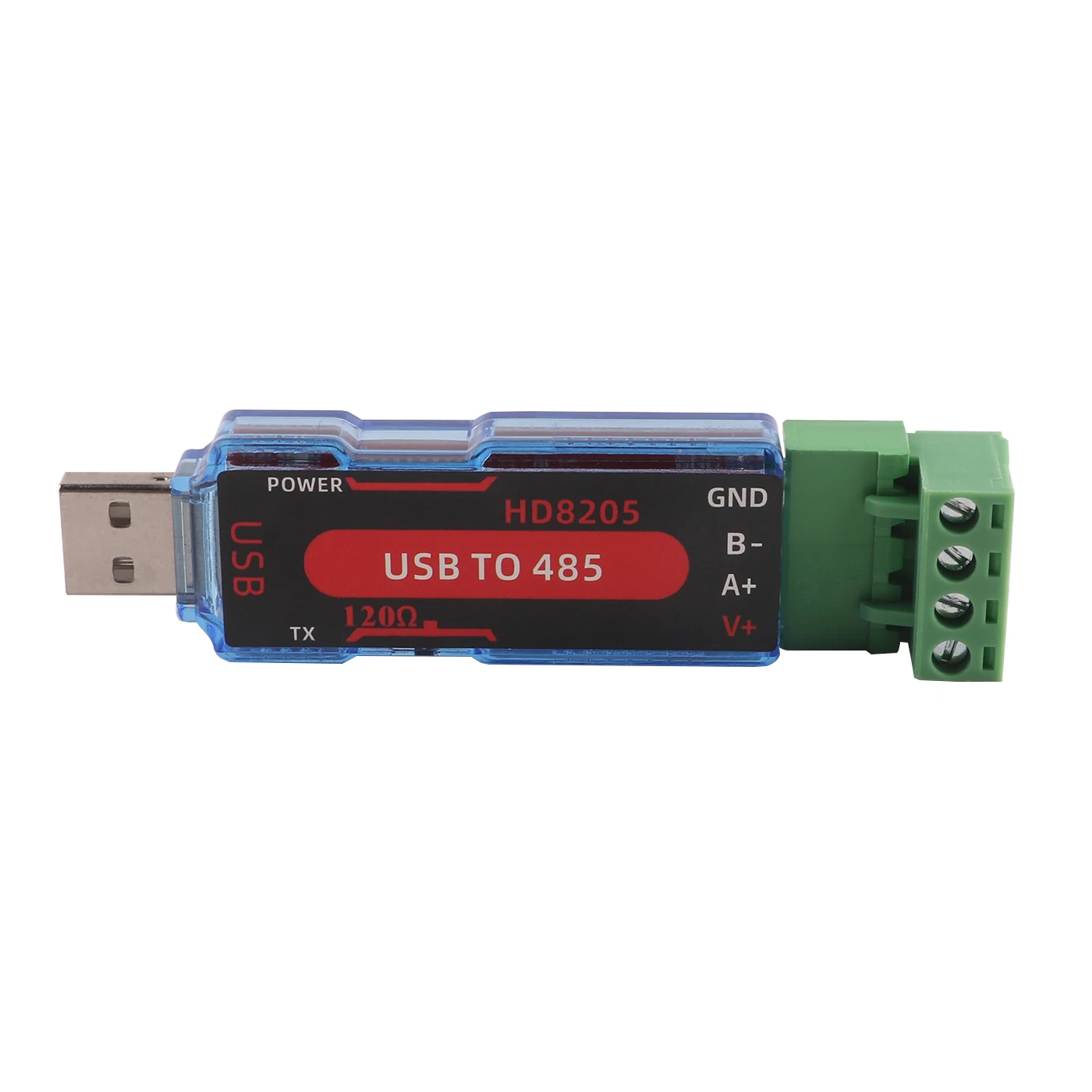

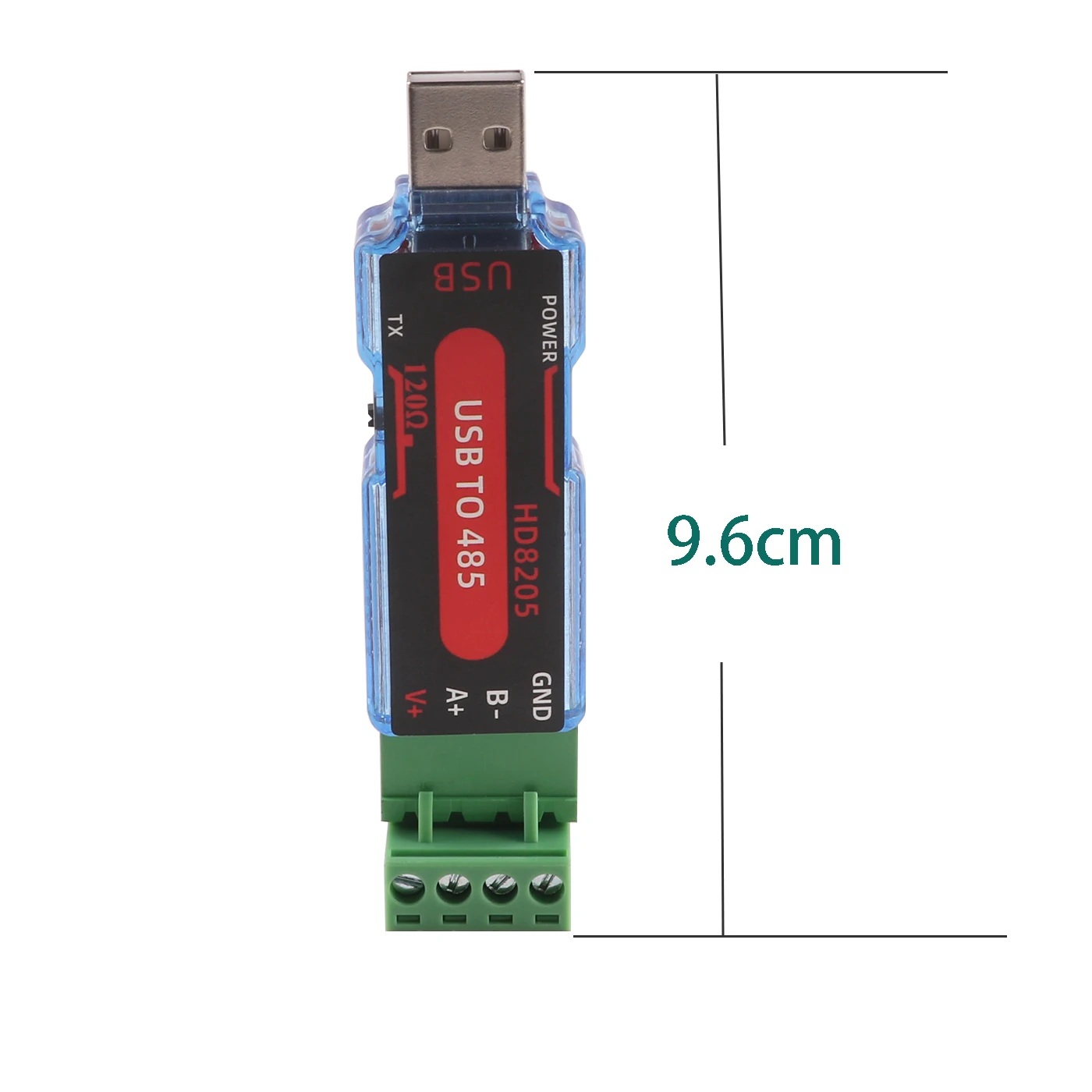

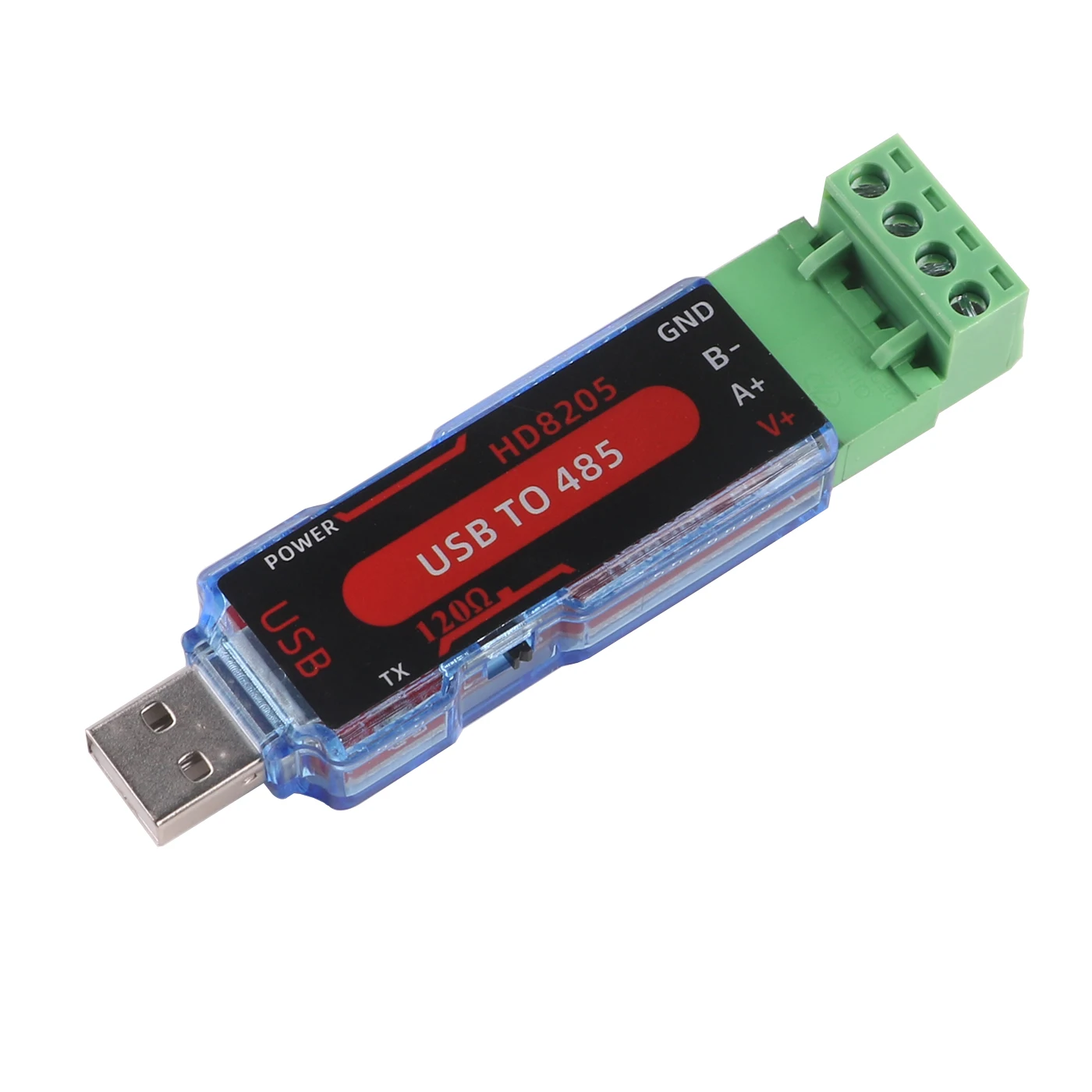

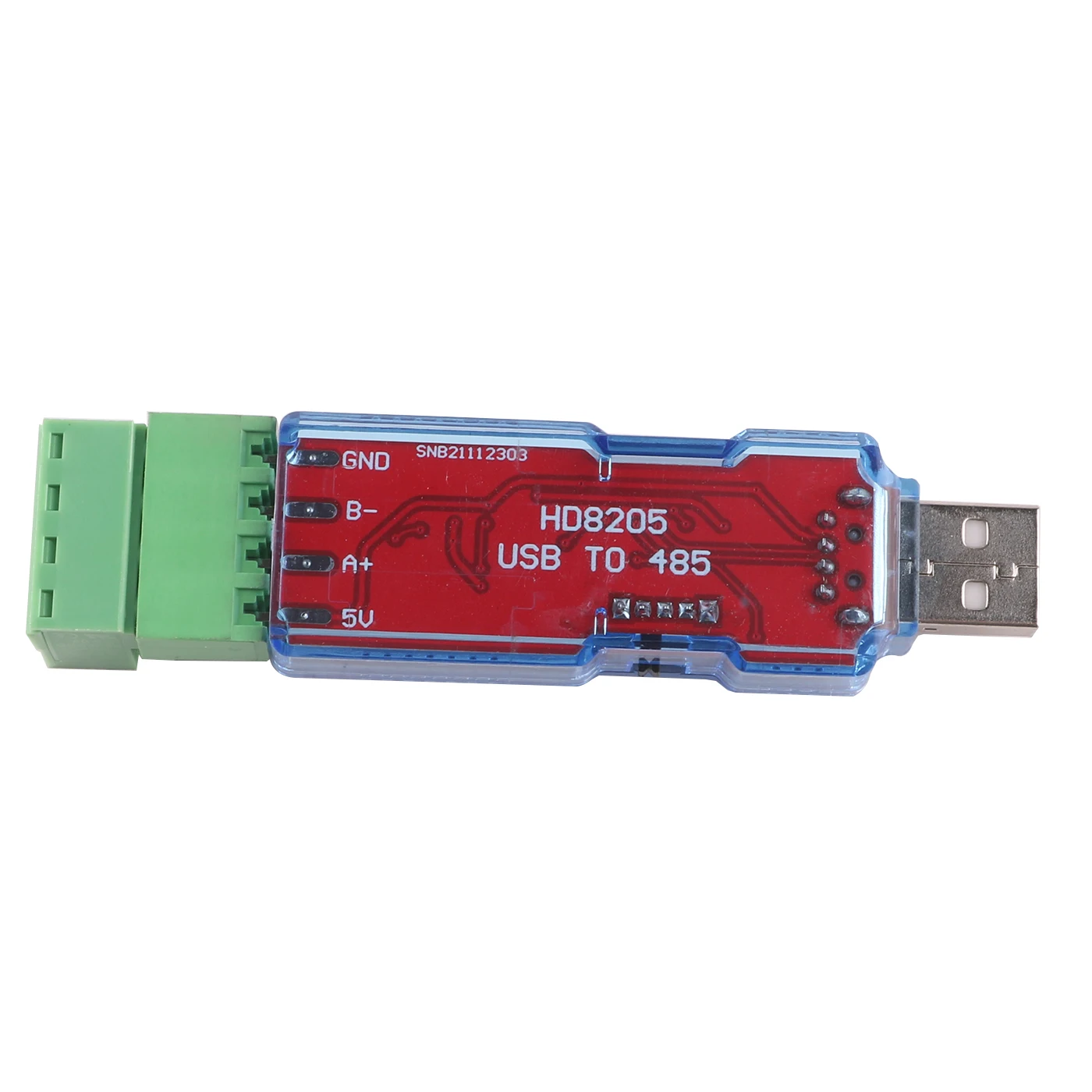

Adaptador de enchufe convertidor USB a RS485 Serial CH341 Señales de comunicación Bloque de terminales modular
Adaptador de señal RS485 de bloque de terminales modular de chip CH341

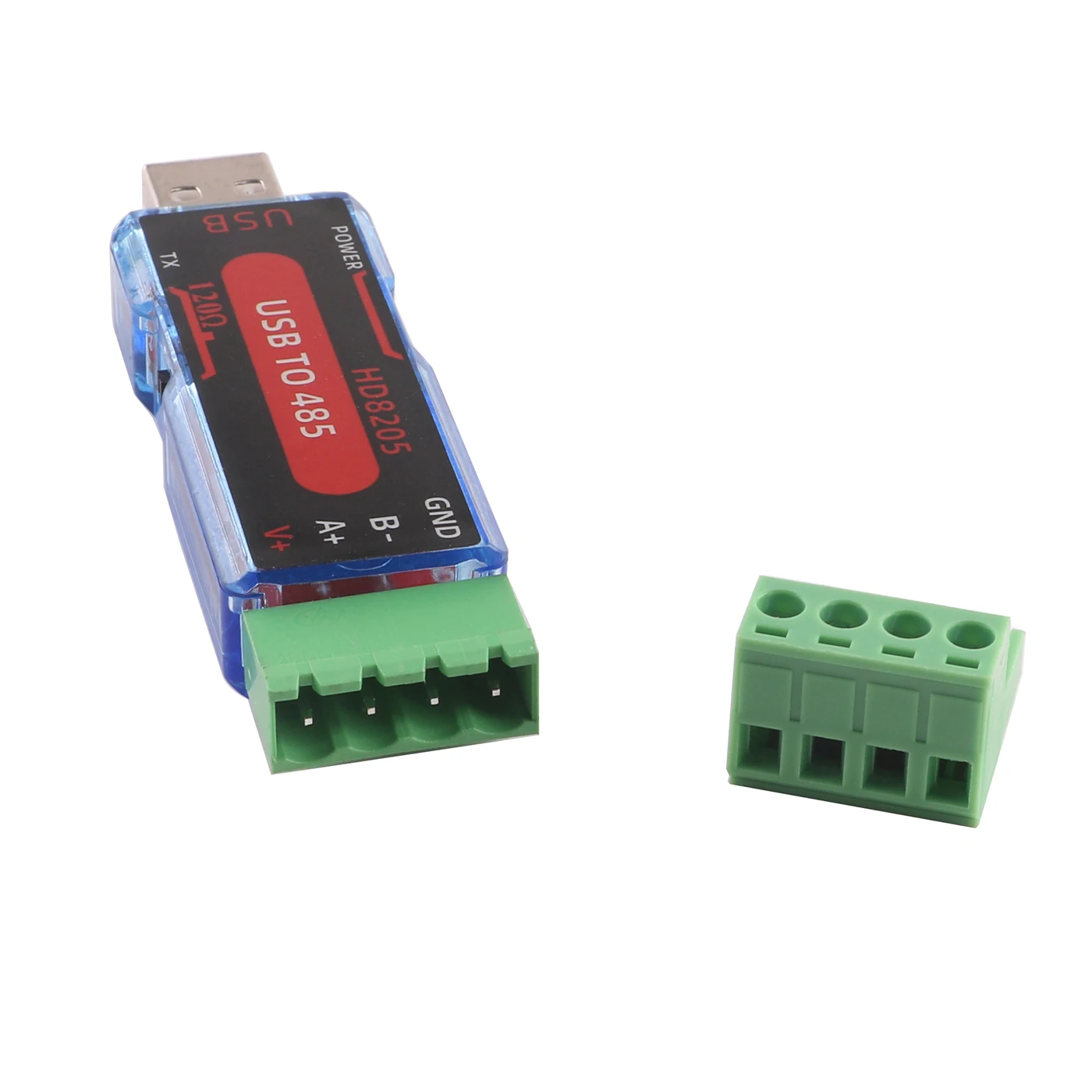

Señal: A +, B-, GND, VCC/5V
Serie: RS485
Soporte del sistema: Windows7/8/10/11/XP/2000/Android/Mac os/Linux/Vista/Wince
Soporte flash EEPROM programable
Con luces LED DE TRABAJO
Salida de voltaje 5V

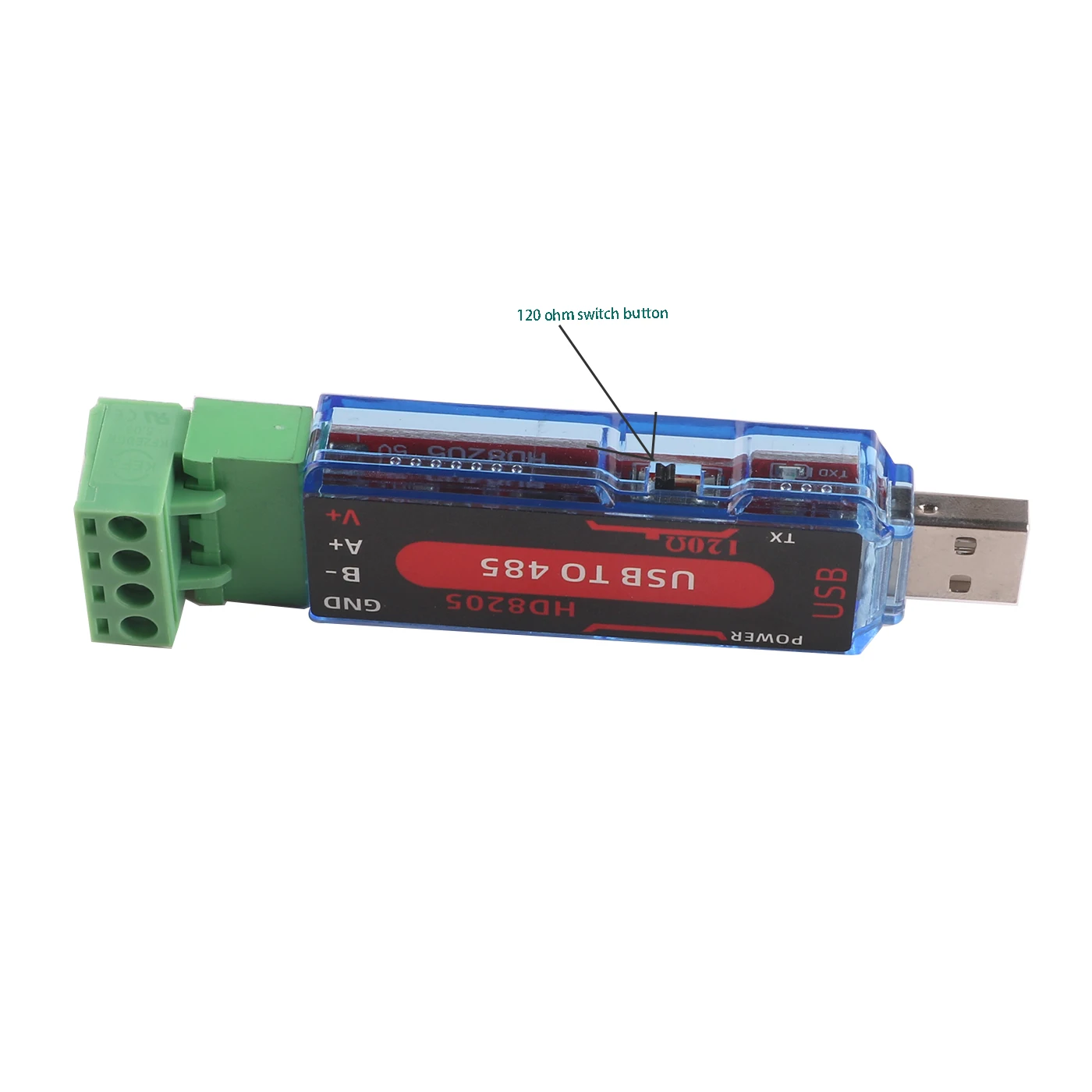

Resistencia de botón de interruptor 120OHM
Controlador CH341, ¡Haga clic aquí!
Paquete: 1 Adaptador serie ch341 USB RS485
CH341 Chip Driver Instalación Vedio:
Controlador puente USB CH341
Introducción

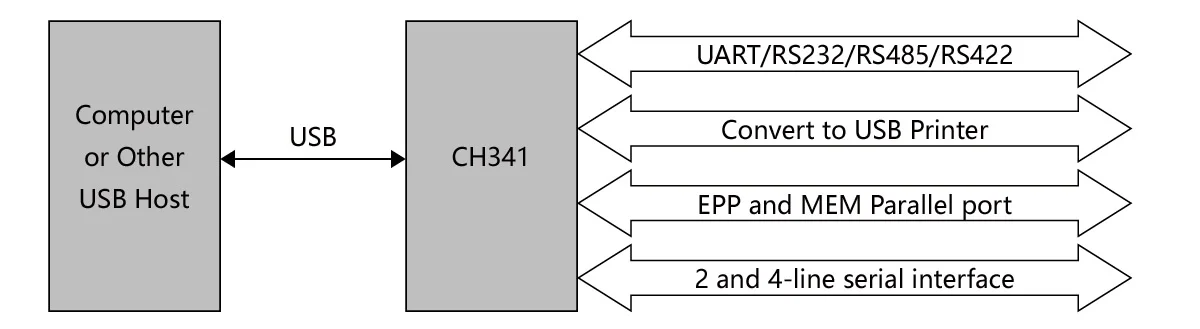

CH341 es un chip convertidor de bus USB que convierte USB en puerto serie, puerto de impresora, puerto paralelo e interfaces de comunicación serial de sincronización común de 2/4 líneas, etc.
En modo UART, CH341 proporciona Activación de transmisión UART, UART recibe señales de control de velocidad listas, etc., y señales de interfaz MODEM estándar, se utiliza para expandir el puerto serie para el ordenador o actualizar directamente el dispositivo serie normal al bus USB.
En el modo de puerto de impresora, CH341 proporciona un puerto de impresión USB estándar compatible con las especificaciones relacionadas con USB y el sistema operativo Windows para actualizar una impresora de puerto de impresión directamente al USB. En Modo de puerto paralelo, CH341 proporciona una interfaz paralela de 8 bits en modo EPP o modo MEM para datos de entrada y salida directamente sin un microcontrolador/DSP/MCU.
Además, CH341B/F/A admite una interfaz Serial síncrona de uso común, como una interfaz de 2 líneas (línea SCL, línea SDA) y una interfaz de 4 líneas (línea CS, línea SCK/CLK, línea MISO/SDI/DIN, línea MOSI/SDO/DOUT), etc.
Características
2,1. Introducción
Interfaz de dispositivo USB de velocidad completa, compatible con USB 2,0.
Soporta voltajes de Alimentación de 5V y 3,3 V.
Opcional: Personalice el ID del proveedor, el ID del producto, el número de serie, etc. a través de una EEPROM de serie externa de bajo costo.
Bajo costo, convierte los dispositivos periféricos de puerto serie originales, la impresora de puerto de impresión original y los dispositivos periféricos de puerto paralelo originales a USB directamente.
Paquete sin plomo SOP-28, QFN28 y QFN28 que cumple con RoHS.
Solo es compatible con las aplicaciones, y no puede ser absolutamente igual.
2,2. UART
Emular la interfaz UART estándar, que se utiliza para actualizar el Periférico serie original o ampliar UART adicional a través de USB.
Las aplicaciones UART originales son totalmente compatibles sin ninguna modificación en los sistemas operativos Windows.
Interfaz UART dúplex completo de hardware, búfer de transmisión-recepción integrado, admite velocidad de baudios de comunicación que varía de 50BPS a 2Mbps.
UART admite 5, 6, 7 u 8 bits de datos, y admite paridad Impar, Par, espacio, marca y ninguna.
Admite Activación de transmisión UART, UART recibe señales de control de velocidad listas, etc., y señales de interfaz MODEM común.
Proporciona más interfaz RS232, RS485, RS422, etc. a través del chip de conversión de voltaje externo.
Admite acceso a la memoria EEPROM serie externa CH341 en comunicación UART.
2,3. Puerto impresora
Puerto de impresión USB estándar para actualizar la impresora de puerto de impresión original, compatible con las especificaciones USB relevantes.
Compatible con Windows/Linux/MACOS y así sucesivamente, y la aplicación es totalmente compatible.
Admite varias impresoras de puerto de impresión estándar, impresión opcional de baja velocidad e impresión de alta velocidad.
Admite la comunicación bidireccional de la especificación de la y admite la transmisión unidireccional y bidireccional de impresoras.
2,4. Puerto paralelo
Hay dos modos disponibles: modo EPP y modo MEM.
EPP proporciona señales como AS #, DS # y WR #, etc. Similar a EPP V1.7 o EPP V1.9.
El modo MEM proporciona señales como A0, RD # y WR #, etc. Es similar al modo de lectura/escritura de memoria.
2,5. Puerto serie síncrono
Tecnología FlexWire TM, permite puertos serie síncronos flexibles de 2 líneas a 5 líneas a través del software.
Como HOST/host maestro, admite interfaces seriales síncronas comunes como 2 líneas y 4 líneas.
La interfaz de 2 líneas proporciona dos líneas de señal SCL y SDA, y admite 4 velocidades de transmisión.
Archivos relacionados
Nombre archivo
Contenido archivo
CH340/CH341 USB a puerto serie Instalación de una sola tecla Controlador de proveedor VCP para Windows, compatible con Windows 11/10/8.1/8/7/VISTA/XP/2000/98, servidor 2022/2019/2016/2012/2008/2003 -32/64bit, certificado Microsoft WHQL/HCK, admite USB a puerto serie de 3 y 9 líneas. Se utiliza para distribuir al usuario con el producto.
Hoja DE DATOS CH340, Chip convertidor de bus USB que convierte USB en puerto serie, puerto de impresora, IrDA SIR, etc. Reloj integrado, compatible con varios sistemas operativos, la información del chip se puede personalizar, esta hoja de datos es sobre USB a puerto serie y USB A Adaptador infrarrojo SIR.
Ficha técnica CH432. Expansor dual-UART. Compatible con 16C550. Puerto paralelo de 8 bits o SPI a UART. Cada UART recibe/transmite datos de forma independiente. Velocidad en baudios de hasta 4Mbps. Se puede utilizar para expansión MCU dual-UART. El CH432 admite modos full-duplex/half-duplex/infrarrojos.
Ficha técnica CH315. CH315G es un chip de control de cable de extensión USB1.1. La distancia de extensión del cable de red puede ser de hasta 300 metros. CH315H es un chip de control de aislamiento de señal USB, utilizado para el aislador optoelectrónico.
Ficha técnica CH438. CH438 es un chip de extensión 8-UART. Cada UART recibe/transmite tiene FIFO independiente de 128 bytes. La velocidad máxima en baudios es de 4Mbps. Es compatible con control de flujo de hardware, compatible con 16C550/16C750. Proporciona una interfaz paralela de 8 bits, utilizada para la extensión MCU 8-UART.
USB a puerto serie Android controlador de instalación SIN controlador, biblioteca de aplicaciones y demostraciones, compatible con CH340/CH341/CH342/CH343/CH344/CH347/CH9101/CH9102/CH9103/CH9104/CH9143, para el sistema operativo Android 4,4 y superior en modo USB Host, sin cargar el controlador del kernel de Android y sin operación de acceso root. Incluye instalador de APK, archivo de biblioteca lib (controlador de Java), demostración de la aplicación (SDK de proyecto de demostración de USB a UART)
Hoja DE DATOS CH9340, USB CDC a puerto serie único, oscilador de cristal incorporado, admite el controlador CDC incorporado en el sistema operativo.
