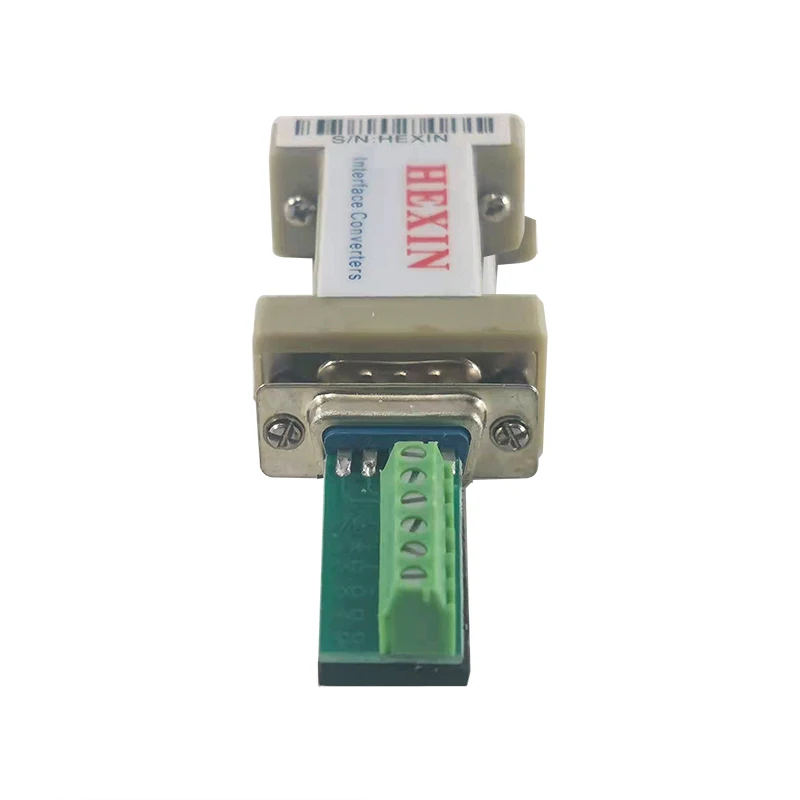

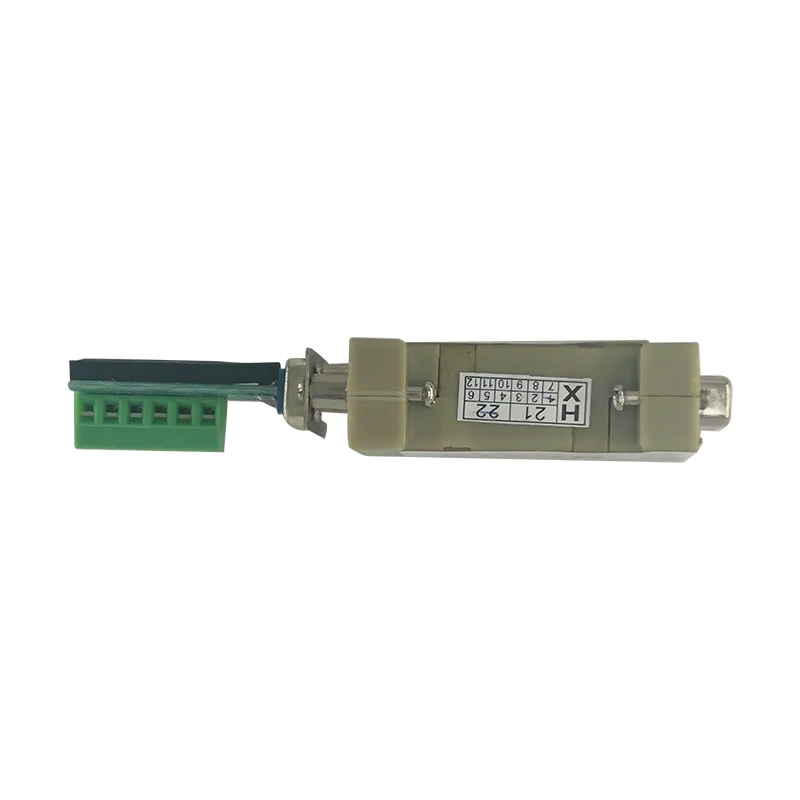

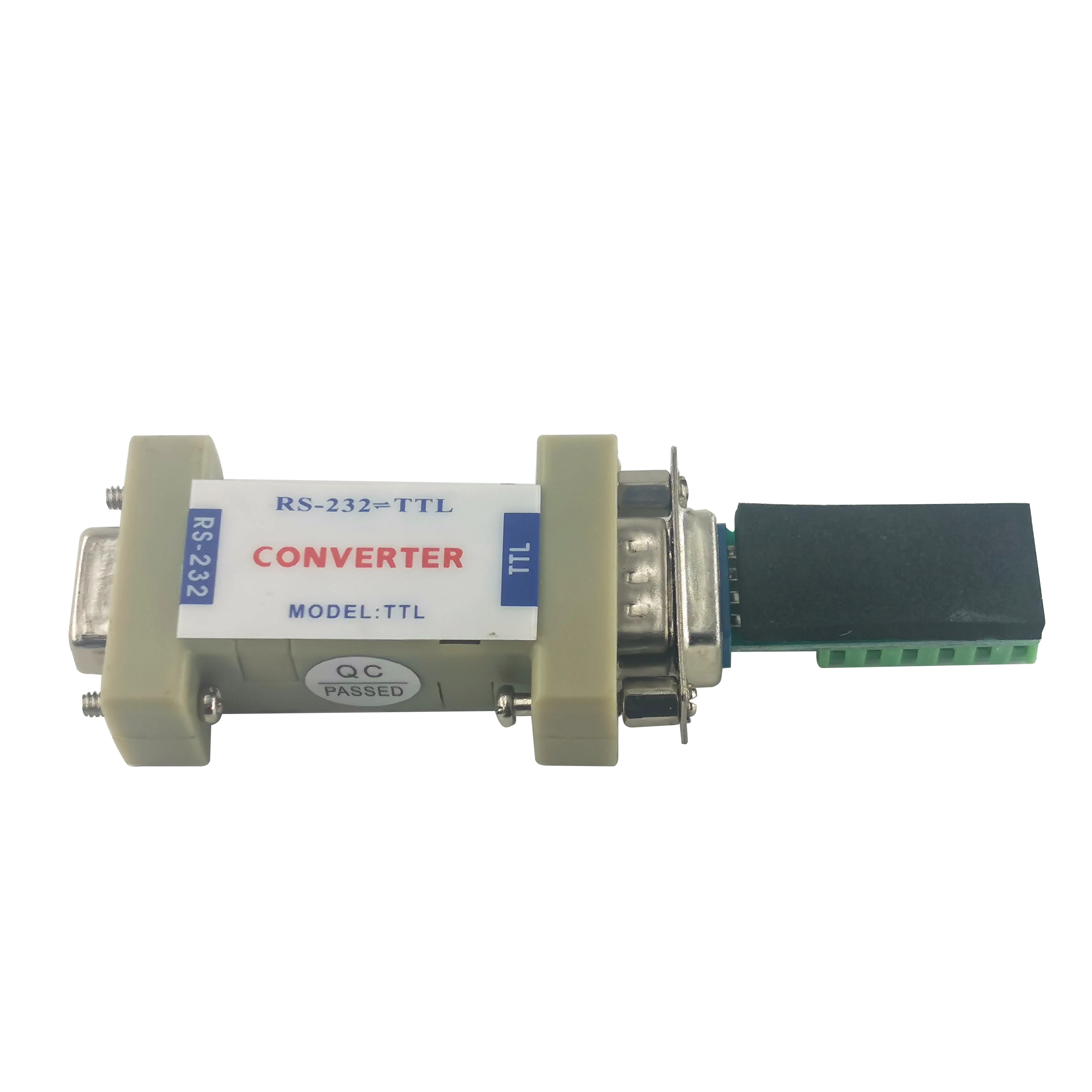

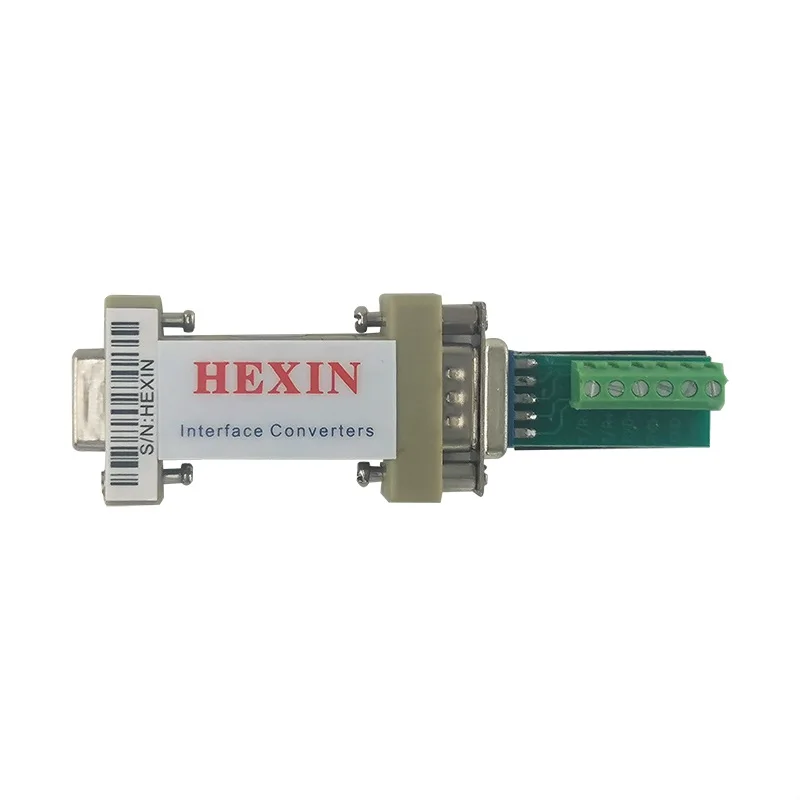

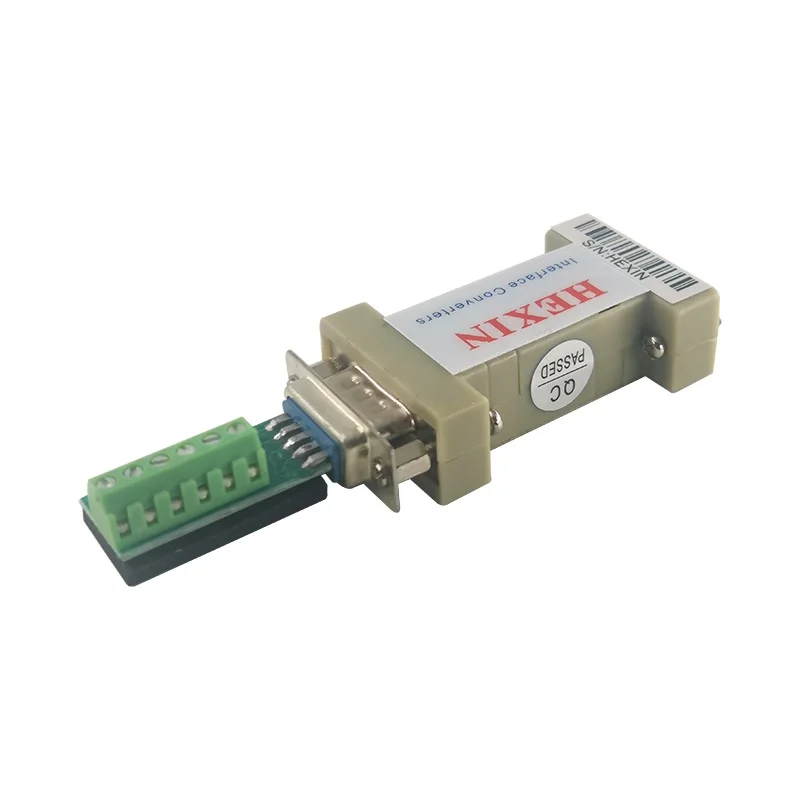

Descripción
El convertidor de interfaz puede convertir las señales de envío de datos (TD) y recepción de datos (RD) del puerto serie en señal TXD de calle plana de dos líneas y señal RXD. Es una verdadera comunicación de tres cables TD, RD, GND.
Parámetros de rendimiento:
1. Interfaz: compatible con los estándares EIA/TIA y TTL.
2. Velocidad de transmisión: 0-115,2 KBPS.
3, el uso del medio ambiente: 25 ℃ a 70 ℃, la temperatura relativa es de 5% a 95%.
Puerto de conexión y señal.

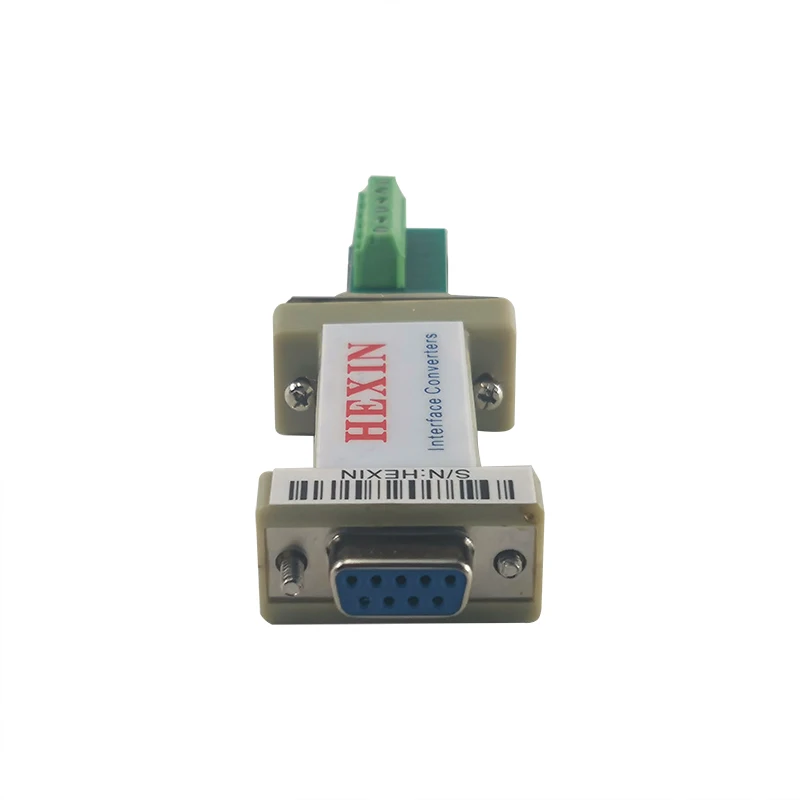

Puerto TTL (DB9 macho), puerto DB9 (DB9 hembra), puerto DB9 hembra.
El convertidor TTL utiliza el conector hembra DB9 para conectarse a la interfaz de la RS-232. El otro extremo es el conector macho DB9 para conectar a la interfaz TTL. La interfaz se define de la siguiente manera:

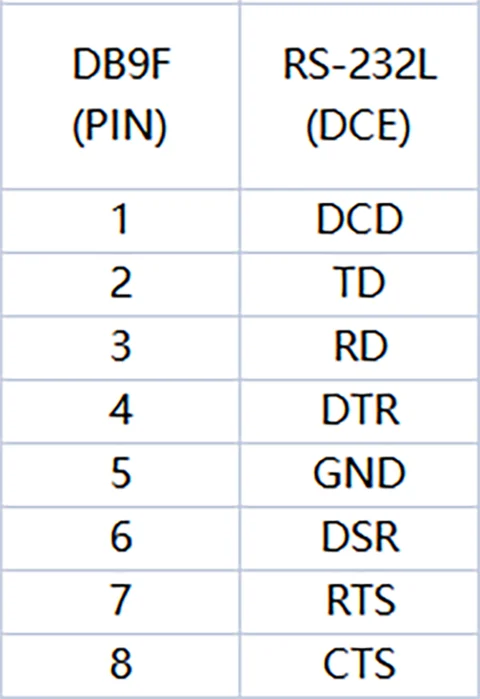

Definición pin RS232:
Definición del PIN TTL:
Instalación: el convertidor de interfaz se puede insertar directamente en los pines DB9 estándar. Puerto serial DE LA y desde txD. Fuente de alimentación de señal DTR, KTS, el voltaje de la señal debe ser mayor que 5V. El Puerto TTL se puede conectar a través del conector de orificio DB9 casero, el conector en ambos extremos del tornillo puede funcionar.
