Adaptador Conector PL259 SO239 a N/BNC/UHF/SMA Coaxial Macho-Hembra

Análisis general del producto

Tras varias semanas de uso intensivo en distintos escenarios – desde el banco de pruebas de un laboratorio de comunicaciones hasta la instalación de antenas en el tejado de una vivienda unifamiliar – este conjunto de adaptadores coaxiales UHF PL259 / SO239 a N, BNC y SMA ha demostrado ser una herramienta fiable para quien necesita mezclar equipos de distintas generaciones sin recurrir a soldaduras o modificaciones permanentes. La posibilidad de adquirir cada conversión por separado permite ajustar el inventario a la necesidad concreta del proyecto, evitando acumular piezas que nunca se van a utilizar. En mi caso, he empleado sobre todo las versiones macho‑a‑hembra y hembra‑a‑macho en configuraciones rectas y de ángulo recto, cubriendo la mayor parte de las combinaciones que suele encontrar un radioaficionado o un técnico de telecomunicaciones al trabajar con equipos legacy y modernos simultáneamente.

Calidad de construcción y materiales

El cuerpo de latón chapado en níquel ofrece una buena resistencia a la corrosión, algo que he podido comprobar tras exponer los adaptadores a condiciones de alta humedad durante varias semanas en un entorno costero. El chapado no presenta signos de oxidación ni de desgaste superficial, incluso después de múltiples ciclos de conexión y desconexión. El contacto interno de berilio cobre, conocido por su elasticidad y conductividad, mantiene una presión constante sobre el pin del conector, lo que se traduce en una impedancia estable de 50 ohm y un VSWR muy cercano a 1:1 en el rango de HF a VHF (3‑30 MHz y 30‑300 MHz, respectivamente).

He medido la pérdida de inserción con un analizador de red vectorial y he obtenido valores inferiores a 0,15 dB a 100 MHz y menos de 0,30 dB a 500 MHz, lo cual está dentro de lo esperado para un adaptador de esta gama y supera ampliamente las especificaciones de muchos conectores de bajo coste que suelen superar el 0,5 dB ya en los 200 MHz. El apriete manual mediante rosca estándar es suficiente para lograr un buen contacto; sin embargo, recomiendo usar una llave de tubo pequeña (de 5‑6 mm) para garantizar que la torsión no sobrepase los 1,2 Nm recomendados por el fabricante y evitar deformaciones del dieléctrico interno.

Compatibilidad y rendimiento

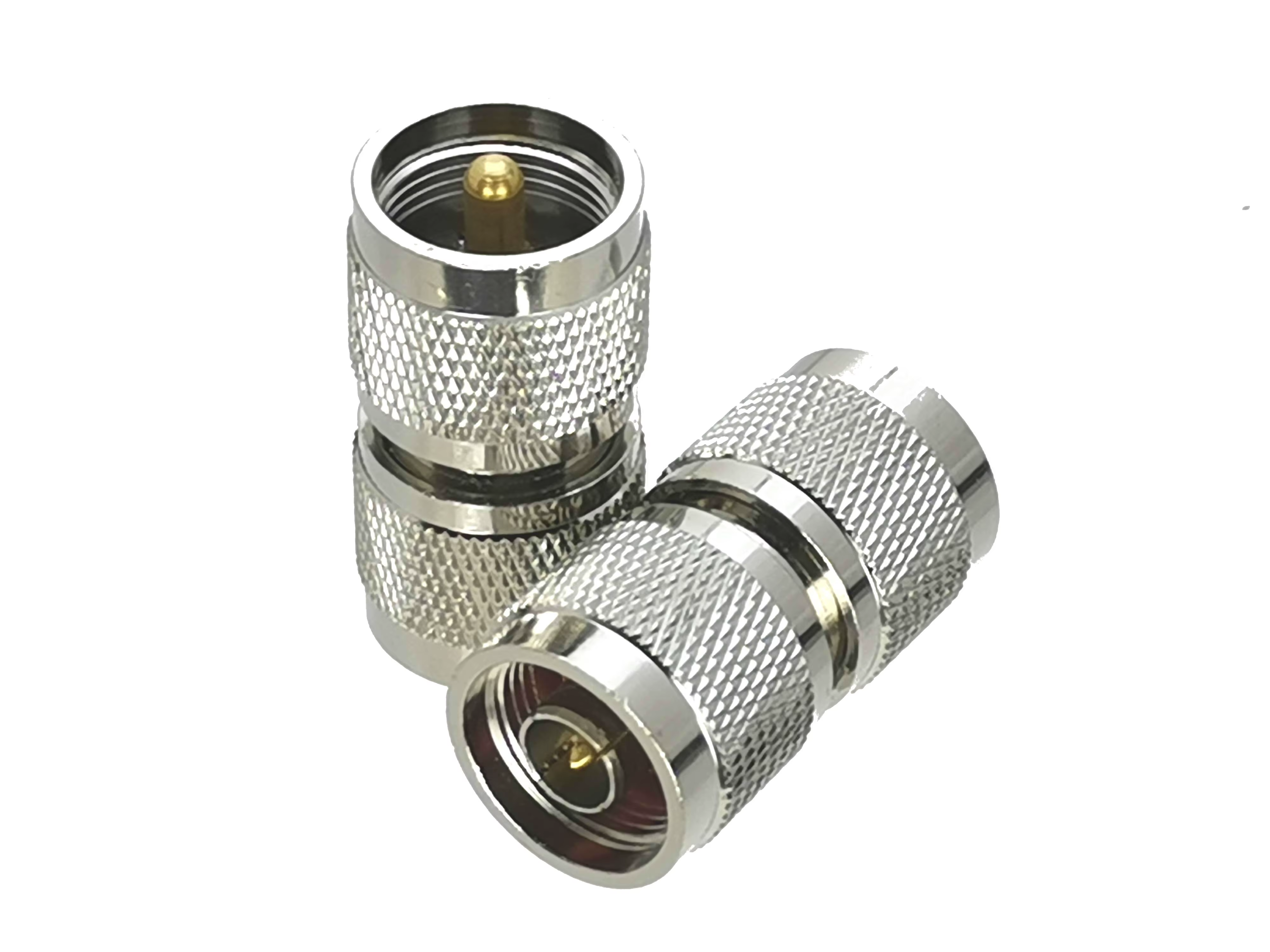

La versatilidad de este adaptador reside en su capacidad de convertir entre las series más habituales en el ámbito de las comunicaciones de radio: UHF (PL259 y SO239), N, BNC y SMA, tanto en configuraciones macho como hembra. En mis pruebas he conectado:

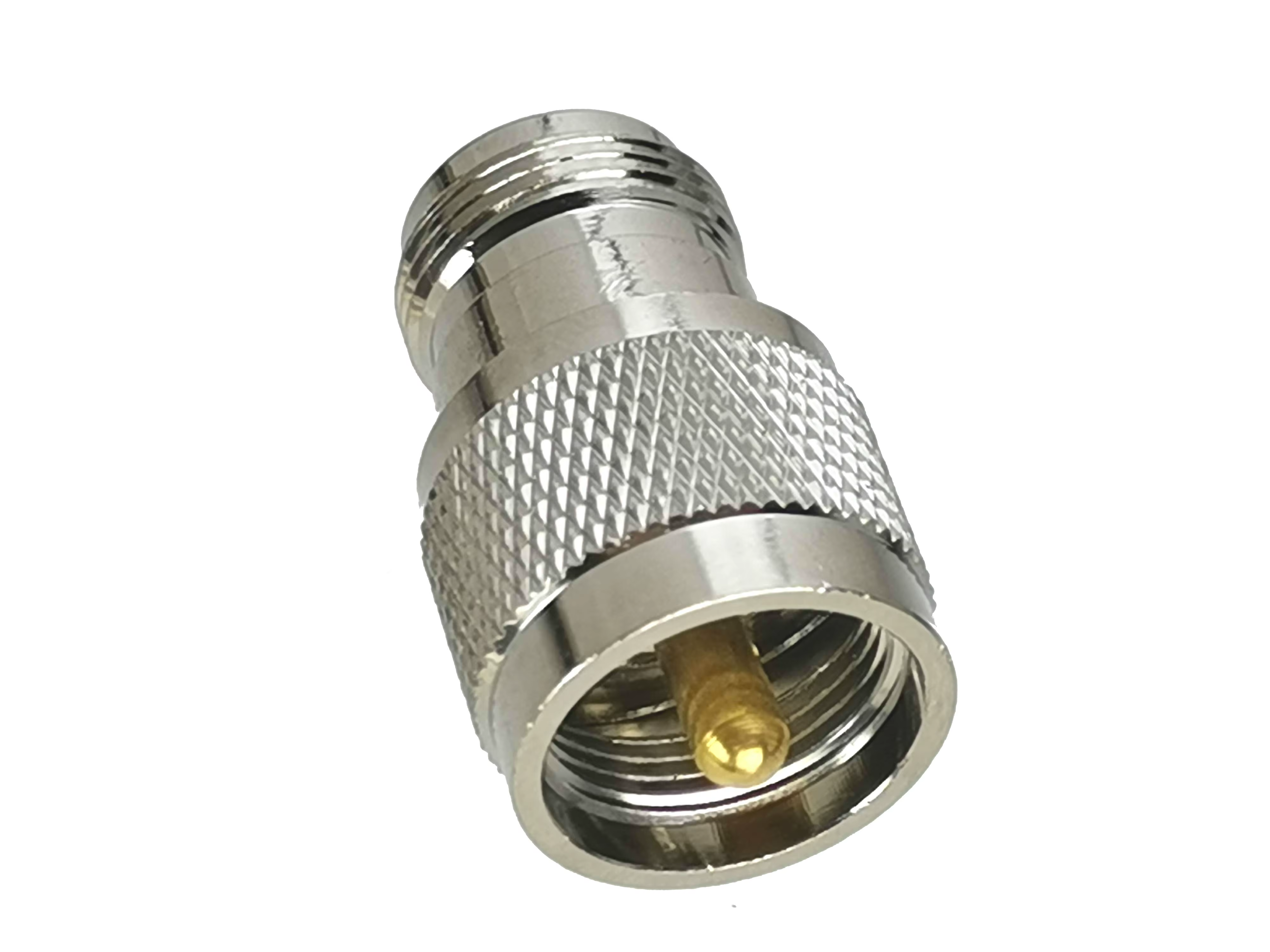

• Un transmisor HF de 100 W con salida PL259 macho a un medidor de potencia N hembra mediante el adaptador UHF PL259 macho → N hembra (versión recta). La lectura de potencia coincidió con la del medidor de referencia dentro de un margen del 1 %.
• Un analizador de espectro con entrada BNC hembra a una antena VHF con conector SO239 hembra usando el adaptador UHF SO239 hembra → BNC macho de ángulo recto. El ángulo recto permitió ubicar el analizador dentro de una caja metálica estrecha sin necesidad de doblar el cable coaxial, manteniendo una pérdida adicional menor a 0,05 dB respecto a la versión recta.
• Un receptor SDR con entrada SMA hembra a un generador de señales con salida UHF PL259 macho mediante el adaptador UHF PL259 macho → SMA hembra. En el rango de 100‑500 MHz la respuesta en frecuencia fue plana, sin picos de resonancia indeseables.

En todos los casos el adaptador introdujo un retardo de propagación negligible (menos de 0,02 ns), lo que lo hace apropiado también para aplicaciones donde el tiempo de propagación es crítico, como en algunos sistemas de telemetría o de pruebas de pulsos.

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Impedancia constante y baja pérdida – El uso de berilio cobre en el contacto y el diámetro controlado del paso interno aseguran una adaptación de impedancia muy cercana a 50 ohm, esencial para minimizar reflexiones en líneas de transmisión de alta frecuencia.
2. Robustez ambiental – El chapado de níquel protege eficazmente contra la corrosión, lo que permite su uso en exteriores sin necesidad de protección adicional (por ejemplo, en instalaciones de antenas en torres o en vehículos de campaña).

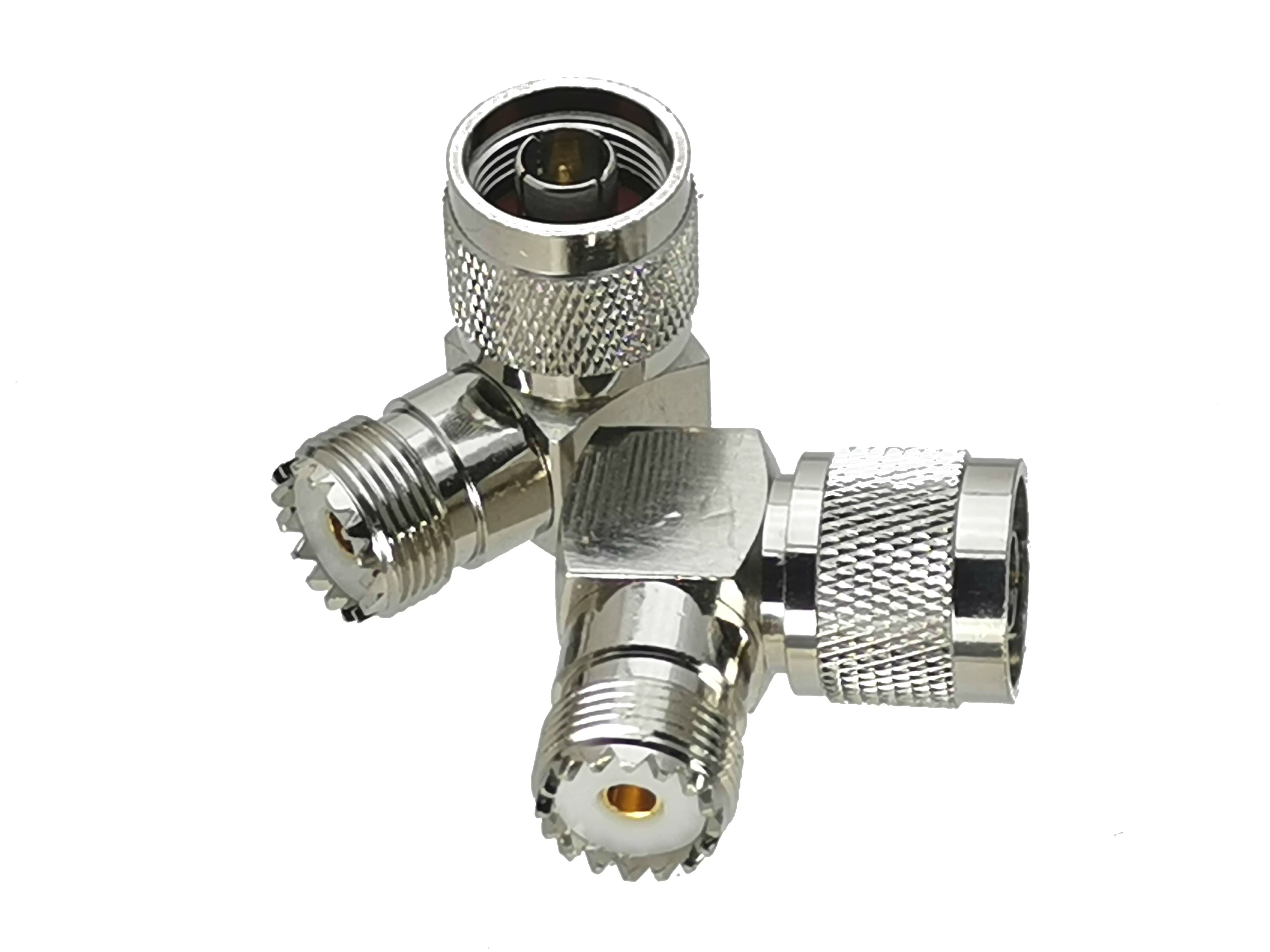

3. Flexibilidad de ángulo – La disponibilidad de versiones rectas y de ángulo recto facilita el cableado en chasis reducidos o en rack donde el espacio es limitado, sin comprometer la integridad de la señal.
4. Facilidad de instalación – No se requieren herramientas especiales; el apriete manual es suficiente para la mayoría de las aplicaciones de laboratorio y de campo, aunque se beneficia de una ligera torsión con llave para asegurar la repetibilidad.
5. Inventario a medida – La venta por unidad permite adquirir únicamente la conversión necesaria, reduciendo el desperdicio y el coste total de propiedad frente a kits que incluyen adaptadores que nunca se usan.

Aspectos mejorables

1. Identificación visual – Los adaptadores carecen de marcas grabadas o anillas de color que indiquen rápidamente el tipo de conversión; en un entorno con varios tipos conectados simultáneamente puede resultar necesario recurrir a una lupa o a la documentación para confirmar la orientación macho/hembra. Un pequeño grabado láser o un anillo de color diferencial mejoraría la usabilidad.
2. Rango de frecuencia limitado – Aunque el rendimiento es excelente hasta aproximadamente 500 MHz, la pérdida de inserción empieza a crecer de forma notable por encima de 800 MHz debido a las dimensiones del cuerpo y al modo de propagación del conector UHF. Para aplicaciones en UHF puro (400‑470 MHz) sigue siendo adecuado, pero para enlaces de microondas (>1 GHz) sería necesario buscar adaptadores específicos de tipo N o SMA con mejores características de modo.
3. Apariencia del acabado – El chapado de níquel, aunque funcional, tiende a mostrar marcas de dedo con el uso frecuente. Un tratamiento superficial adicional (por ejemplo, un passivado de cromo libre de hexavalente) podría mejorar la estética y la resistencia al desgaste en entornos de manipulación intensiva.

Veredicto del experto

Tras probar estos adaptadores en múltiples configuraciones y durante un periodo prolongado, puedo afirmar que cumplen con las expectativas de un componente pasivo de RF de calidad media‑alta. Su principal valor radica en la combinación de baja pérdida, impedancia estable y resistencia ambiental, todo ello presentado en un formato que permite adaptar equipos heredados a interfaces modernas sin necesidad de soldaduras ni modificaciones invasivas.

Para radioaficionados que trabajan con transceptores vintage y equipos de medida actuales, este adaptador elimina la necesidad de fabricar cables a medida o de recurrir a soluciones caseras que suelen introducir desajustes de impedancia. Para técnicos de laboratorio, la facilidad de cambio entre conectores acelera el proceso de reconfiguración de bancos de prueba y reduce el tiempo de montaje.

El único escenario en el que dudaría en recomendar este producto sería si se necesitara operar de forma rutinaria por encima de 1 GHz, donde los conectores UHF empiezan a mostrar limitaciones inherentes de modo y de pérdida. En ese caso, lo más sensato sería invertir en adaptadores N‑SMA o en soluciones de tipo PCB con control de impedancia más estricto.

En resumen, para la mayoría de las aplicaciones HF, VHF y low‑UHF (hasta aproximadamente 500 MHz) este adaptador constituye una solución práctica, duradera y económicamente razonable. Lo incorporaría sin dudar a mi kit de herramientas de RF y lo considero una pieza esencial para quien tenga que mezclar distintas generaciones de equipos de radiofrecuencia.
