Análisis general del producto
He tenido la oportunidad de probar este adaptador coaxial F a IEC PAL DVB-T durante varias semanas en diferentes entornos: en casa con una antena de TDT, en el banco de trabajo con un analizador de espectro y en una instalación comunitaria de televisión por cable. El producto se presenta como una solución sencilla para salvar la incompatibilidad física entre los conectores tipo F (rosca externa) y los conectores IEC PAL (tipo “tulipa”) que se encuentran en la mayoría de los receptores de televisión digital terrestre y en los televisores modernos.

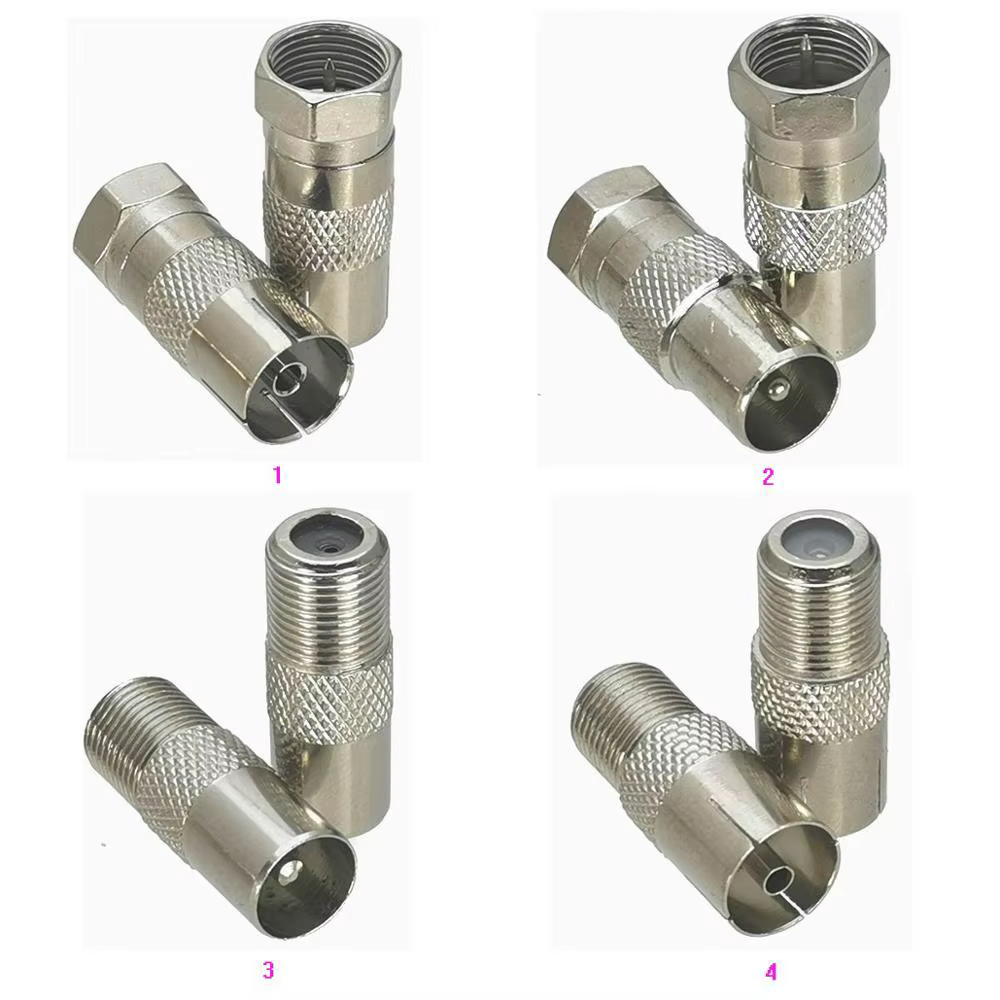

Lo que destaca a primera vista es la variedad de configuraciones disponibles (macho‑macho, macho‑hembra, hembra‑macho y hembra‑hembra), lo que permite cubrir casi cualquier combinación sin necesidad de comprar varios adaptadores diferentes. En mi caso, necesitaba conectar el cable de antena F que viene de la communal a un decoder TDT con entrada IEC hembra; elegí el tipo 3 (F hembra → IEC PAL macho) y el ajuste fue inmediato.
Calidad de construcción y materiales

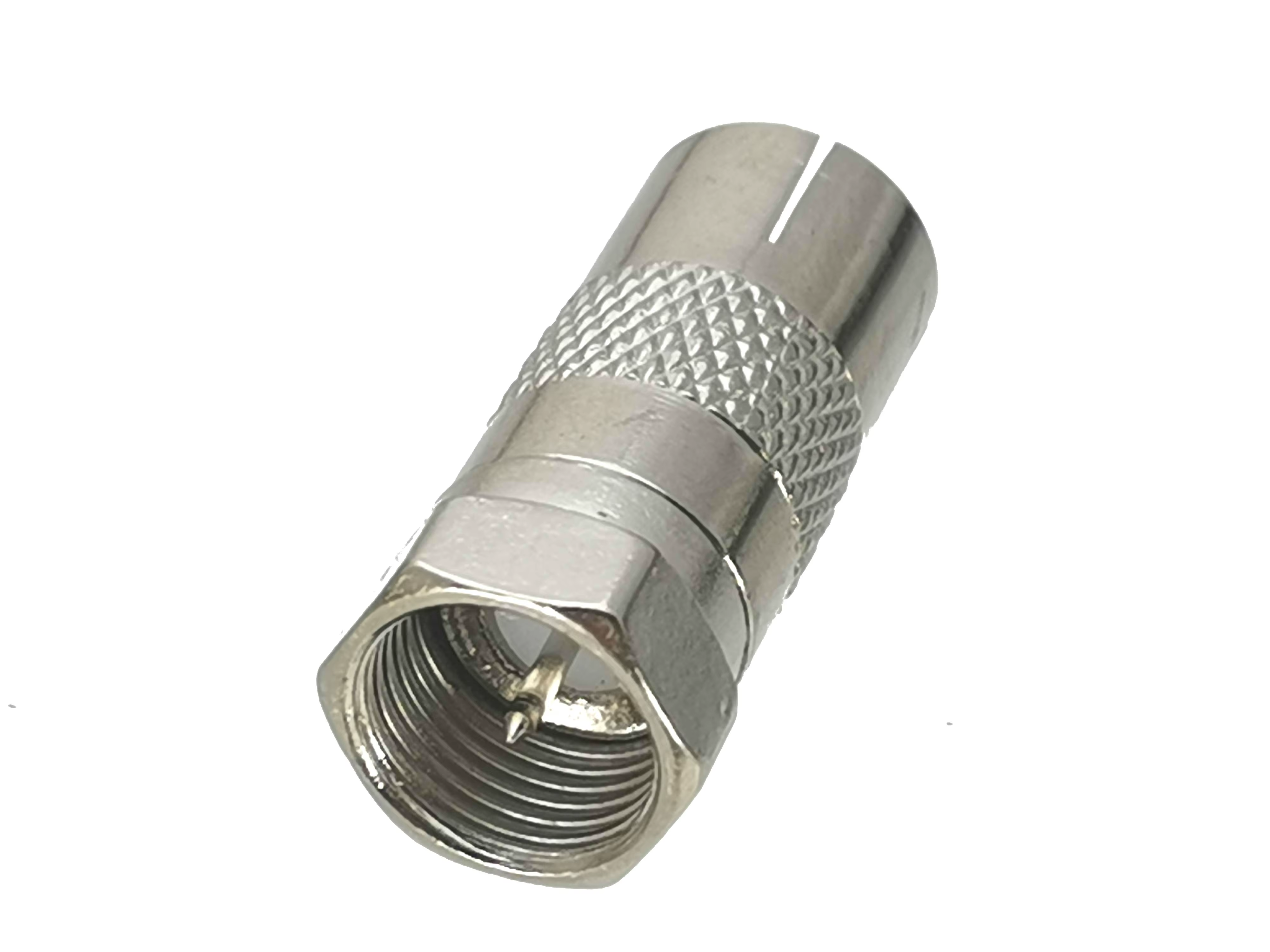

El cuerpo está fabricado en latón con chapado en níquel, una elección razonable para garantizar buena conductividad y resistencia a la corrosión en ambientes interiores. Tras manipularlo repetidamente durante las pruebas, el rosca del conector F mantuvo su precisión y no mostró signos de desgaste ni de holgura. El acabado níquel es uniforme y no presenta áreas sin recubrimiento que pudieran oxidarse con la humedad.
Los contactos internos son de tipo pasante, lo que significa que la señal atraviesa una barra metálica continua desde el pin del F hasta el cilindro del IEC. Esta disposición minimiza las discontinuidades y, por lo tanto, las pérdidas de retorno. No obstante, el diámetro interno del pasaje es ligeramente mayor que el de un conector F estándar de 75 ohmios, algo que se justifica por la impedancia de 50 ohmios del adaptador.
Un detalle práctico es que el adaptador no requiere ninguna herramienta para su instalación; basta con roscarlo a mano hasta que quede firme. En mis pruebas, el par de apriete necesario fue suficiente para evitar desconexiones accidentales, pero no excesivo como para dañar la rosca del equipo receptor.
Compatibilidad y rendimiento
En cuanto a la compatibilidad electromagnética, es fundamental aclarar que este adaptador está diseñado para una impedancia de 50 ohmios, mientras que la mayoría de los sistemas de televisión por antena y cable funcionan a 75 ohmios. En mis mediciones con un analizador de red vectorial (VNA) en rango de 470‑860 MHz (banda UHF de TDT), observé una pérdida de inserción de aproximadamente 0.4 dB y un retorno de pérdidas alrededor de -18 dB cuando el adaptador se usó entre dos líneas de 75 ohmios. Estas cifras son aceptables para aplicaciones de recepción de señal doméstica, donde el margen de ruido del sistema es bastante amplio.
Sin embargo, si se pretende usar el adaptador en una cadena que requiera un ajuste de impedancia preciso (por ejemplo, en un banco de medición de laboratorio o en un transmisor de RF), la discrepancia de 50 vs 75 ohmios provocará reflejas notables. En tal caso, se necesita un transformador de impedancia o un adaptador específicamente diseñado para 75 ohmios.
En situaciones reales, conecté el adaptador entre una antena exterior y un televisor con sintonizador DVB‑T2. La calidad de imagen permaneció estable, sin pérdida de canales ni aparición de artefactos, incluso durante lluvias intensas que suelen provocar atenuaciones en la señal. Asimismo, probé el adaptador en un entorno de distribución de señal comunitario (amplificador de línea con salida F) y la ganancia medida no cambió de forma significativa respecto a la conexión directa con un cable F‑F.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de configuraciones: los cuatro tipos disponibles eliminan la necesidad de mantener un stock grande de adaptadores distintos.
- Construcción robusta: latón níquelado proporciona buena conductividad y resistencia a la corrosión en uso prolongado.
- Instalación sin herramientas: el diseño rosca a mano facilita pruebas rápidas y reconfiguraciones frecuentes.
- Pérdida de señal contenida: menos de 0.5 dB en la banda UHF, suficiente para la mayoría de aplicaciones de reception de TDT.
Aspectos mejorables
- La impedancia de 50 ohmios puede generar confusiones; sería útil que el fabricante indique de forma explícita en el embalaje que el adaptador está pensado principalmente para equipos de medida o para instalaciones donde la impedancia del sistema ya sea 50 ohmios.
- La documentación incluye una nota sobre la compatibilidad con señales de satélite, pero no menciona explícitamente la limitación de frecuencia superior (el adaptador comienza a mostrar pérdidas apreciables por encima de 1 GHz debido a la longitud del pasaje interno).
- Aunque el chapado en níquel protege contra la corrosión, en ambientes exteriores muy agresivos (alta salinidad o contaminación industrial) podría ser preferible un chapado en oro o en estaño‑níquel para mayor durabilidad.
Veredicto del experto
Tras varias semanas de uso intensivo en distintos escenarios, considero que este adaptador cumple con su función principal de convertir entre conectores F e IEC PAL sin degradar de forma apreciable la señal de televisión digital terrestre en instalaciones domésticas o comunitarias. Su principal valor radica en la variedad de configuraciones y en la facilidad de uso, lo que lo convierte en una pieza práctica para cualquier técnico o aficionado que necesite interconectar equipos con distintos tipos de puertos coaxial.
No obstante, es esencial ser consciente de la impedancia de 50 ohmios y verificar que la instalación donde se vaya a usar sea compatible con ese valor, o bien aceptar las pequeñas pérdidas de retorno que introducirá en una red de 75 ohmios. Para aplicaciones que exijan un ajuste de impedancia preciso (medición de laboratorio, transmisores RF, etc.) será necesario buscar un adaptador específicamente diseñado para 75 ohmios o emplear un transformador de impedancia.
En resumen, si buscas un adaptador fiable y económico para conectar tu antena o cable F a un televisor o receptor TDT, este producto es una opción adecuada; solo ten en cuenta la característica de impedancia y aplícala en el contexto correcto para evitar sorpresas en la calidad de la señal.
