Descripción
Voltaje de entrada: DC8~32V
Voltaje de salida: se ajusta automáticamente entre 3,3 V ~ 21 V cuando se conecta a dispositivos alimentados compatibles con TYPE-C (voltaje de entradaDescripción
Reportar artículo
Hay dos modelos, 3516 y 3518.La diferencia es que el 3516 no admite la carga rápida VOOC de OnePlus ni la carga rápida DASH de OPPO, mientras que el 3518 la admite.

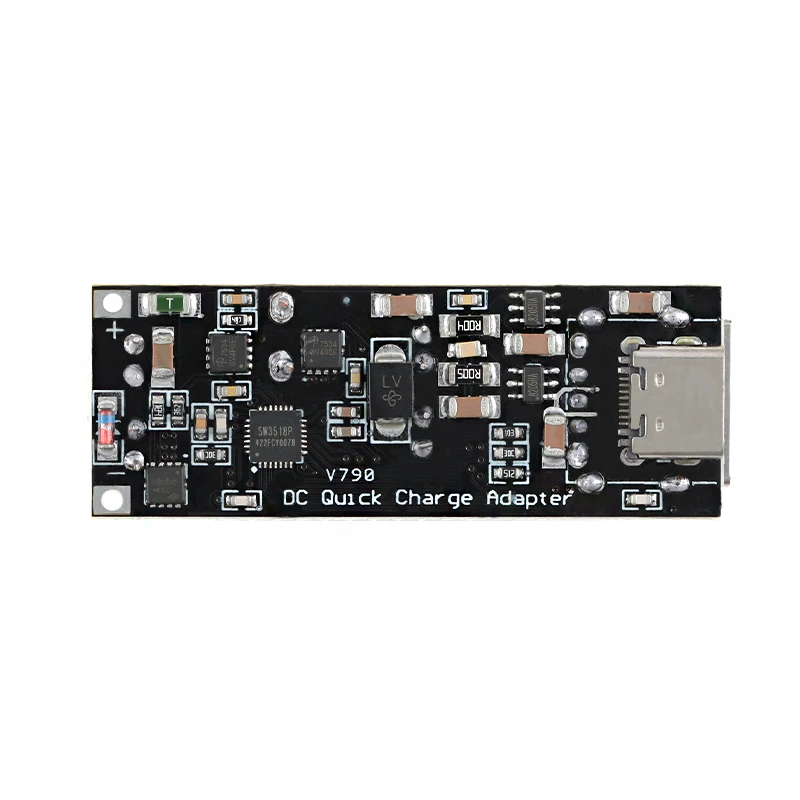

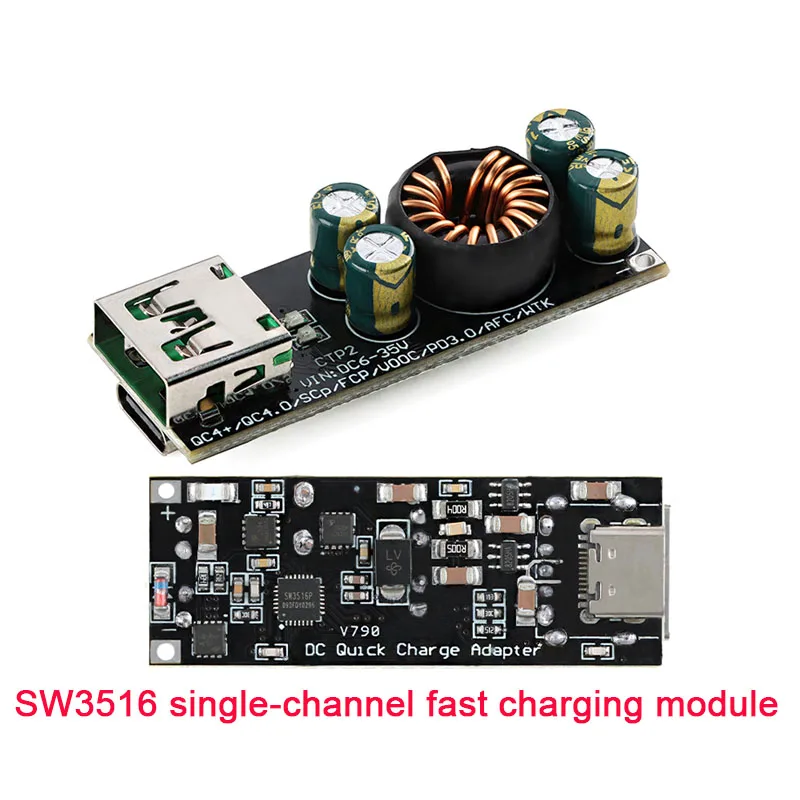

Nuestro producto es SW3516

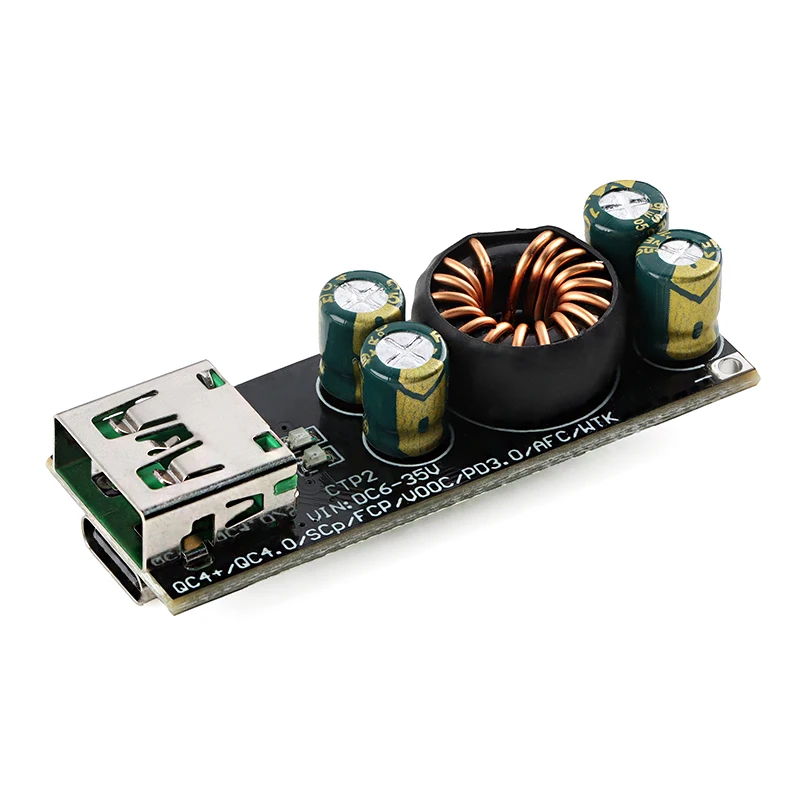

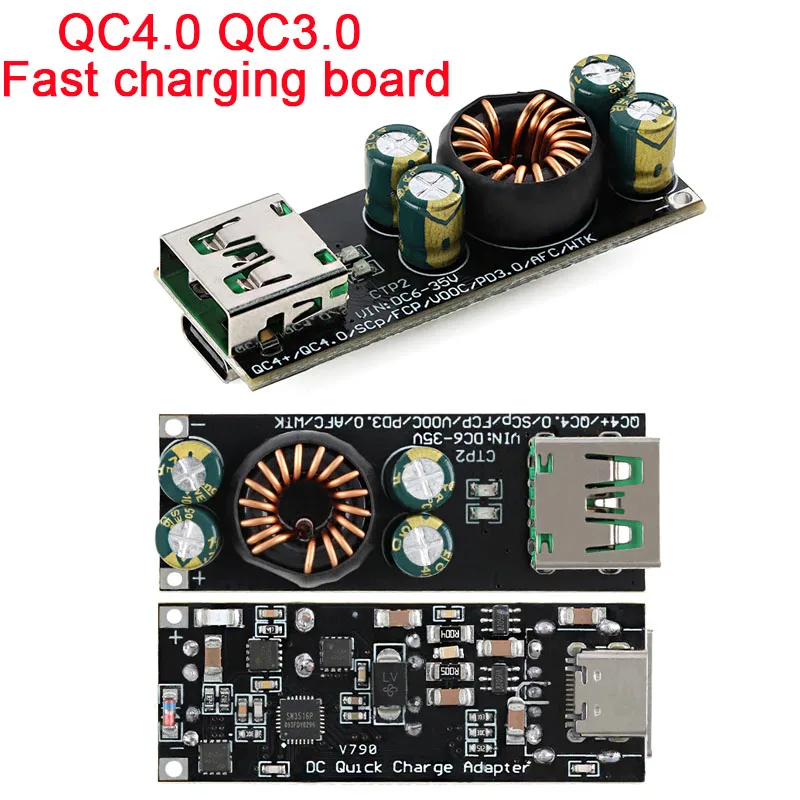

Este producto tiene un tamaño pequeño (50*17*12 mm), que es adecuado para que los usuarios hagan bricolaje.Si se combina con un adaptador de corriente de 12 voltios, se puede utilizar para carga y almacenamiento rápidos diarios al mismo tiempo. ¡Baterías, paneles solares, generadores de CC y otras fuentes de alimentación!¡Al aire libre/coche/fallo de energía y otras ocasiones bajo el buen ayudante!¡Este es el cargador de teléfono móvil y el cargador bao no pueden hacerlo!¡Tener un hogar, más que una carga más segura!
1.Amplio voltaje de alimentación: 6V a 35V
2, conexión anti-reversa de entrada de alto rendimiento: un tubo MOS especial para realizar una conexión anti-reversa, aunque el costo es alto, ¡pero el efecto está mucho más allá del diodo, no caliente! Novice DIY tampoco necesita preocuparse por la quema trasera!
3. Indicador de estado de carga rápida: la luz azul es un indicador de salida, la luz roja es un indicador de estado de carga rápida.
Compatibilidad con protocolo de carga rápida:
Soporte USB PD30 (PS)
Soporte Qualcomm QC4+/QC3.0
Soporte Huawei SCP/FCP
Asistencia de Apple 2.4
Soporte de Samsung AFC
Soporte de motores gemelos VIVO9V2A
Soporte Mediatek PE20
Adopte un tubo MOS externo, doble cable y hierro, anillo magnético de silicio y aluminio, alta eficiencia, menor calentamiento con la misma potencia de carga.!
¡Condensador electrolítico doble paralelo de baja resistencia +6 condensadores cerámicos 1206! Solo para mayor rendimiento
Notas:
1.Para una carga rápida con bajo voltaje y corriente grande, utilice el cable de datos original.Si desea medir el voltaje y la corriente de carga, utilice el medidor USB con baja resistencia interna. De lo contrario, ¡afecte la corriente de carga!
2.El puerto TIPO O se utiliza para la carga de salida; use un cable de datos de doble cabezal c-to-c /TYPE_C PARA cargar un teléfono móvil o una computadora portátil.
3. ¡QC4+/QC4.0/PD3.0 y otros protocolos utilizan el puerto YPE O!
4.Cuando el voltaje de la fuente de alimentación es superior a 21 voltios, el soporte máximo del protocolo C PD del puerto es una salida de 20V3A.El volumen del módulo es pequeño.
5.Cuando el puerto USB y el puerto TYPE_C están conectados al mismo tiempo, ¡ambos puertos tienen una salida de 5 V!Debe ser mayor que el voltaje de salida, si desea activar una carga rápida de 20 V, el voltaje de entrada debe ser superior a 20 V)
Potencia de salida: 65W máx. (5V3A, 9V3A, 12V3A, 20V3.25A, etc.)
Eficiencia de conversión: 92%~97%
Ondulación del voltaje de salida: 200 mV Corriente sin carga: 3 mA Sobretensión de entrada, protección contra subtensión Protección contra sobrecorriente de entrada
Protección contra sobrecorriente y cortocircuito de salida Protección contra sobrecalentamiento de toda la máquina
Protocolos de carga admitidos
BC1.2, protocolo Apple
Qualcomm QC2.0 y QC3.0
Protocolo de carga rápida Huawei FCP y SCP Protocolo de carga rápida Samsung AFC
MTK PE+1.1 y MTK PE+2.0
Protocolos de salida PD2.0/PD3.1 (PPS)
