Marca de la empresa: ADT Electronics
Modelo del producto: productos de la serie R12
Nombre del producto: cable de extensión adaptador PCI-E X1 a X4
Longitud del cable: 3-100cm, (admite longitud de cable personalizada)
Velocidad de ancho de banda: PCIe 3,0x1 (etiquetado como SSD MB/s 3000, el punto de funcionamiento medido después de usar el cable de extensión es de aproximadamente 500-750 MB/s)
Tarjetas aplicables: tarjeta de red inalámbrica, tarjeta de red cableada, tarjeta de adquisición, tarjeta USB, tarjeta de disco duro de estado sólido, siempre que la tarjeta PCIe sea X4 y la ranura de la placa base sea X1 interfaz, se puede apoyar.
Restricciones de compra:Solo diseñado para compra por Ingenieros Profesionales. No es adecuado para fines generales y no se puede utilizar. Los compradores ordinarios no pueden comprar.

Recordatorio de adquisición: para pedidos a granel, es necesario comprar 1-2 muestras para pruebas y verificación antes de comprar en grandes cantidades.
Recordatorio amistoso:Este producto tiene múltiples problemas de compatibilidad, y el montaje o el funcionamiento inadecuados pueden quemar su dispositivo. La compra se limita a ingenieros profesionales designados. Este producto es un producto personalizado que no se puede devolver ni cambiar. Considere y confirme antes de realizar un pedido de compra.

Descripción de la longitud del cable:

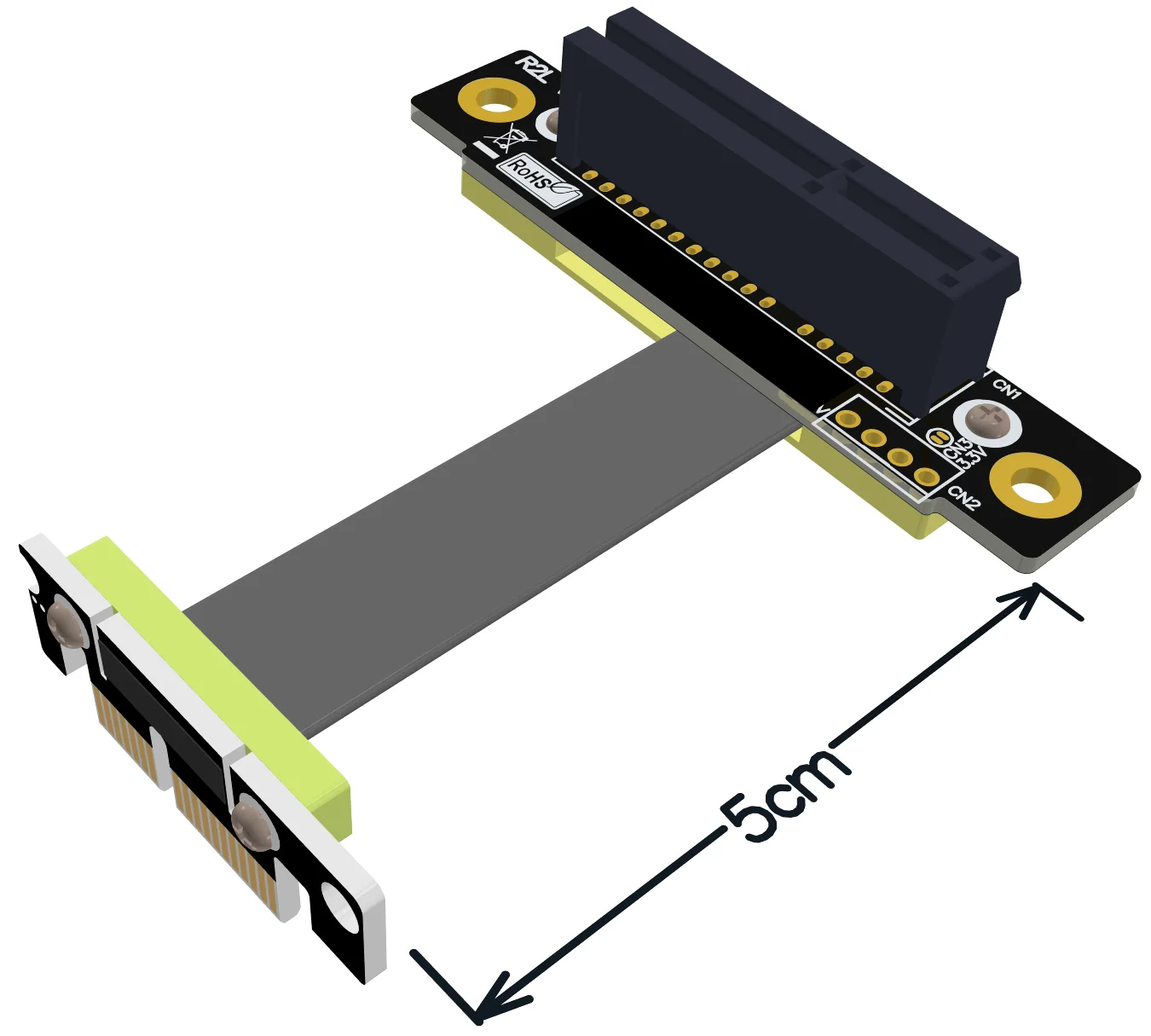

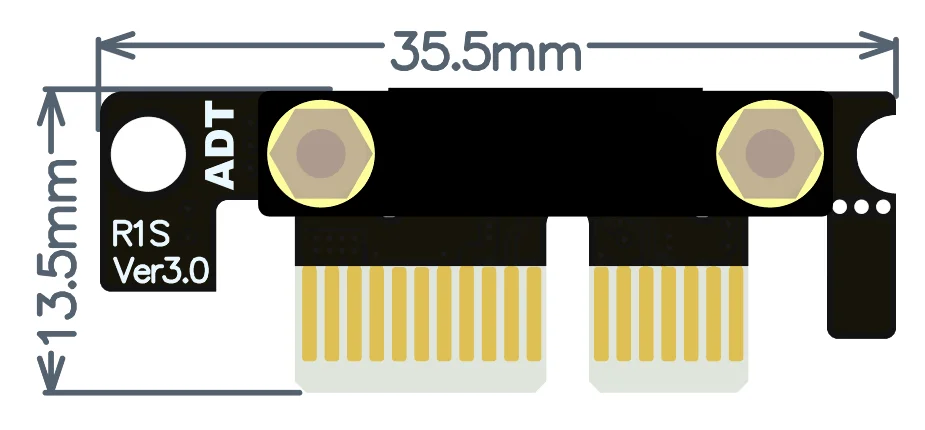

La Longitud del cable de nuestra tienda se refiere a la parte visible del cable, excluyendo PCB y conectores. Si se incluyen PCB y conectores, se requieren 2cm adicionales. La Longitud total es de aproximadamente 7cm, consulte la anotación de dimensión de 5cm en la figura a continuación.

Ventajas del producto:
1. Ventajas del cable, uso de cable importado patentado alemán, Uso de conectores de alta calidad y soporte de transmisión estable PCIe 3,0x1 8G/BPS a altas frecuencias
2. La ventaja de la longitud del cable es que la personalización es aceptable de 3cm a 1m. Los cables adaptadores que se venden en nuestra tienda tienen baja impedancia de cable, y las longitudes de cable dentro de 60cm pueden soportar de forma estable PCIe 3,0 a velocidad completa.
3. diseño de vía señal diferencial La no tiene, y no hay problema de interferencia de atenuación de señal causada por condensadores e inductores parásitos, y mucho menos microcortocircuitos CAF. El producto es duradero.
4. El PCB está hecho de materiales de alta calidad con alta frecuencia y baja resistencia, y su mano de obra es precisa. El PCB utiliza una placa de alto TG, con un grosor de cobre engrosado a 1oz. El dedo dorado tiene suficiente contenido de chapado en oro y buena conductividad, lo que puede reducir el problema del tiempo de inactividad y el daño acústico causado por el aumento de la oxidación, el óxido y la impedancia.
5. El cable utilizado en el producto ya es muy duradero. Se utiliza una junta de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y los tornillos y tuercas hexagonales se bloquean para la fijación. El producto es resistente, fiable y resistente a tirones e interferencias y no habrá problema de que se rompan cables o clavos.
6. Diseño de enanismo y engorde de PCB, el enanismo no se atascará en la tarjeta gráfica, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la probabilidad de daños

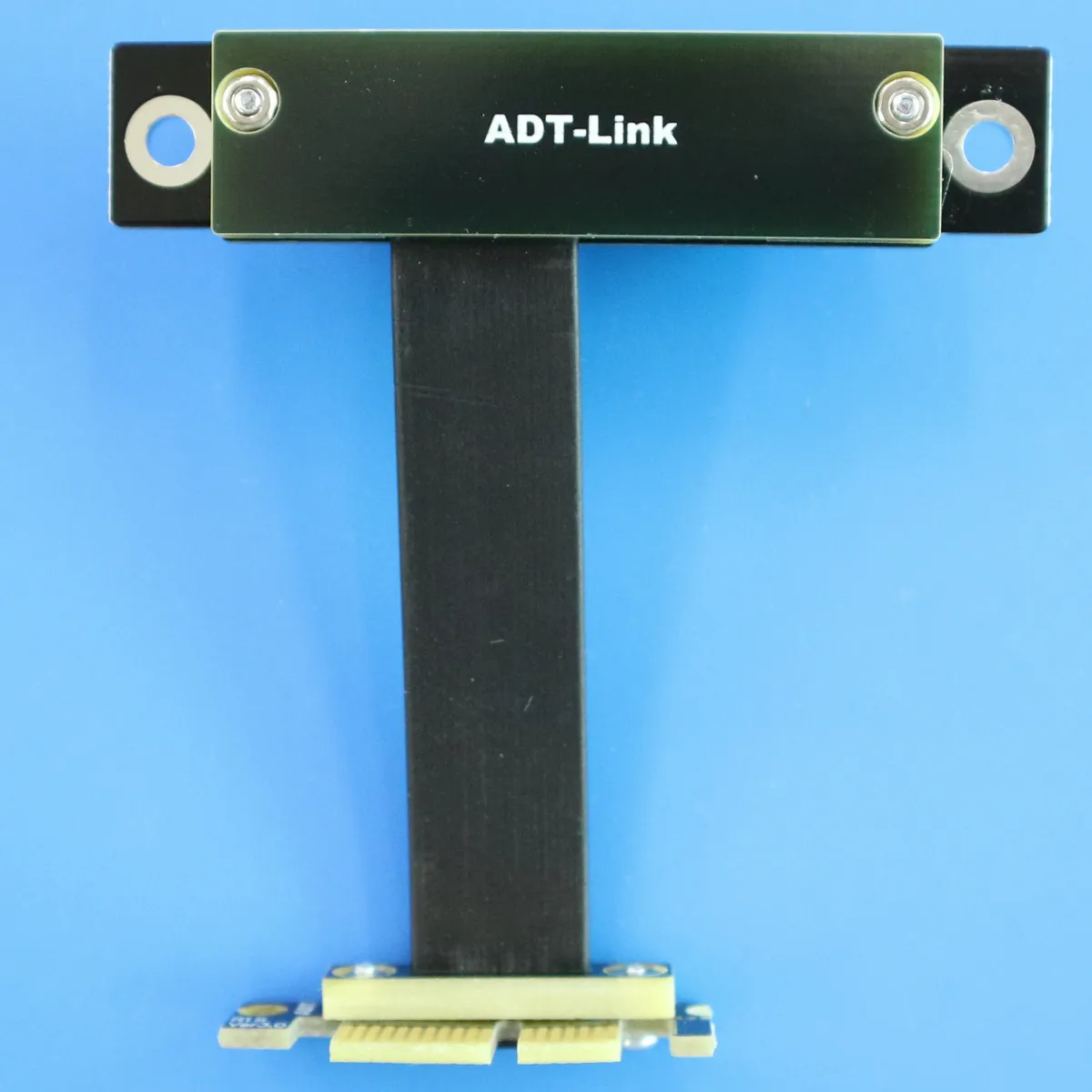

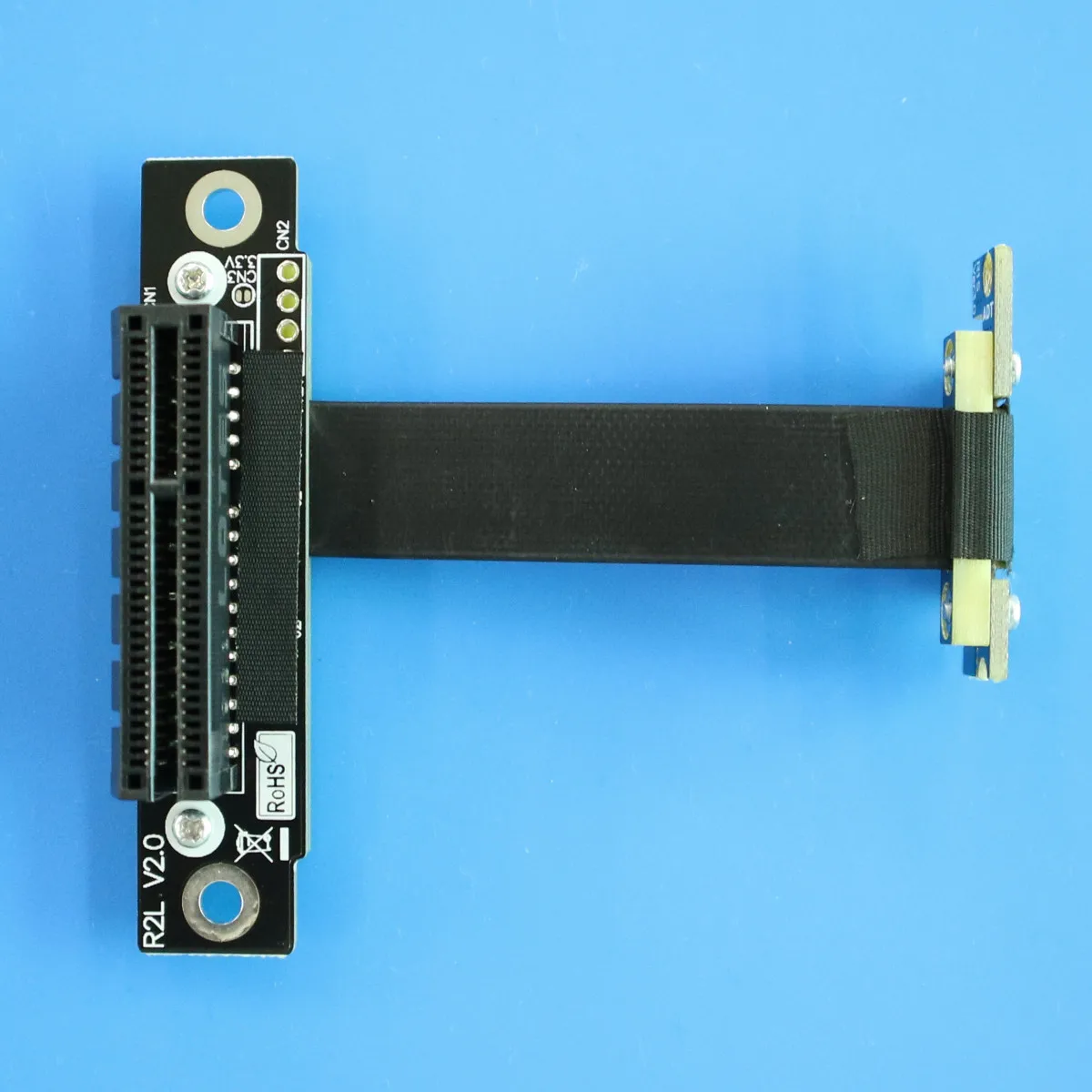

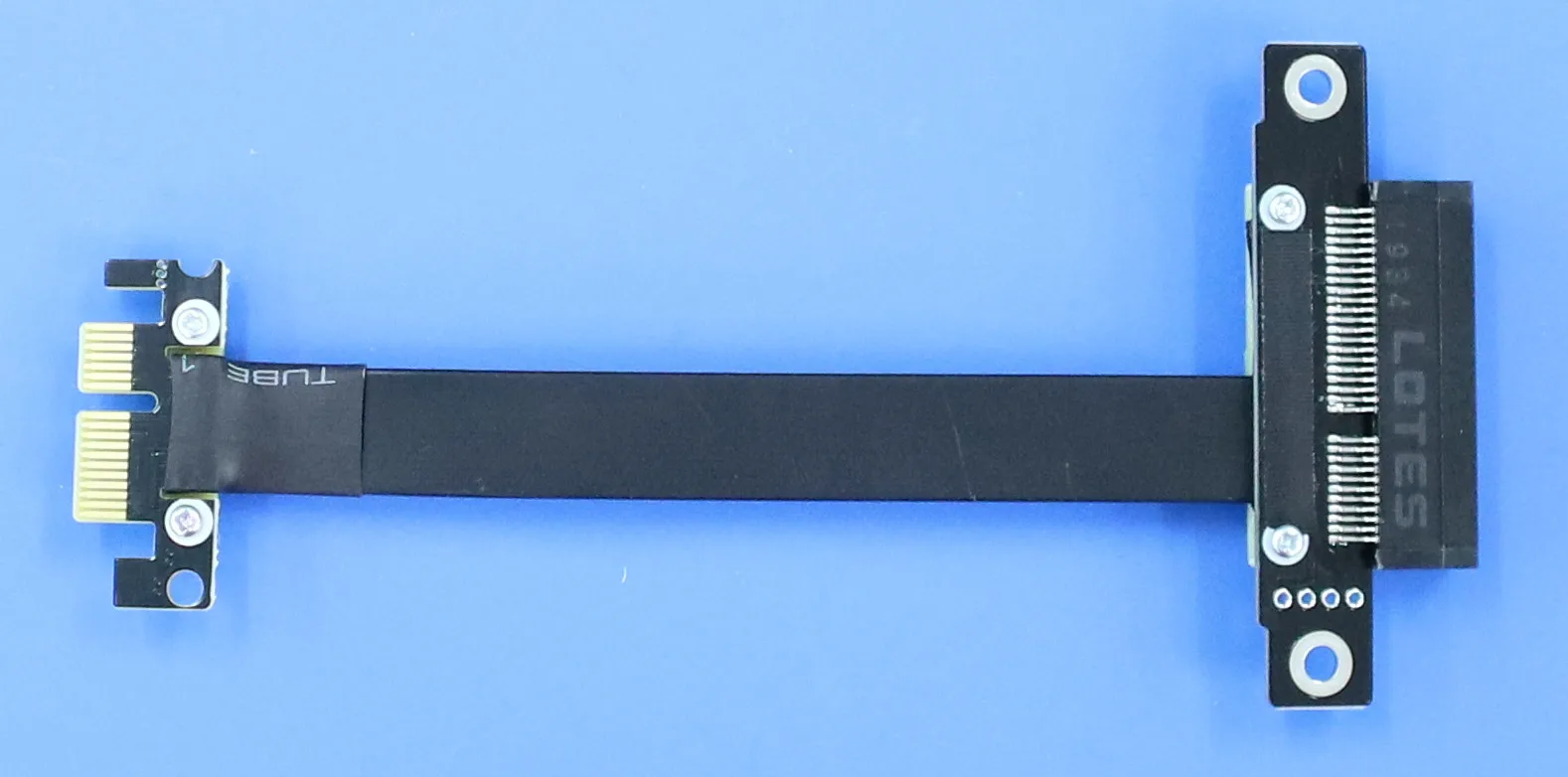

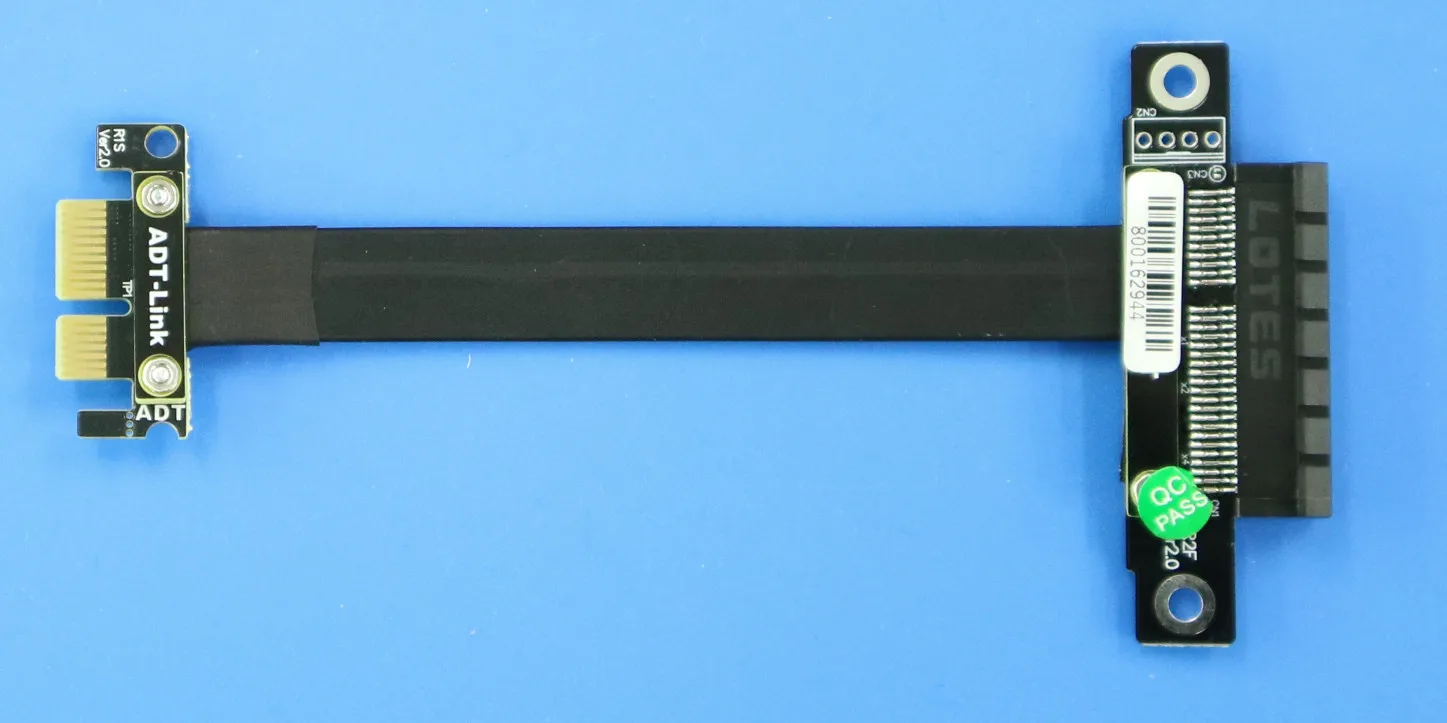

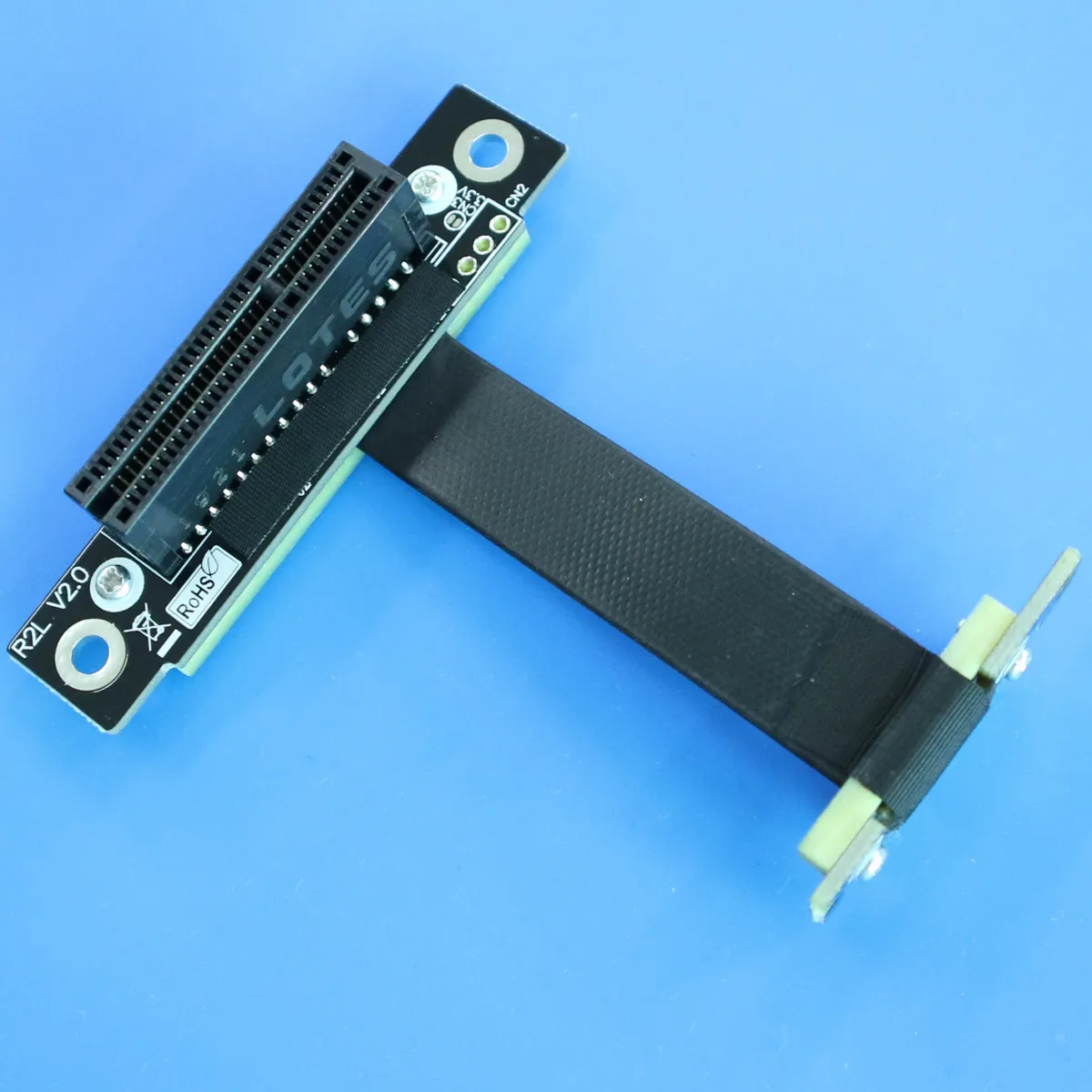

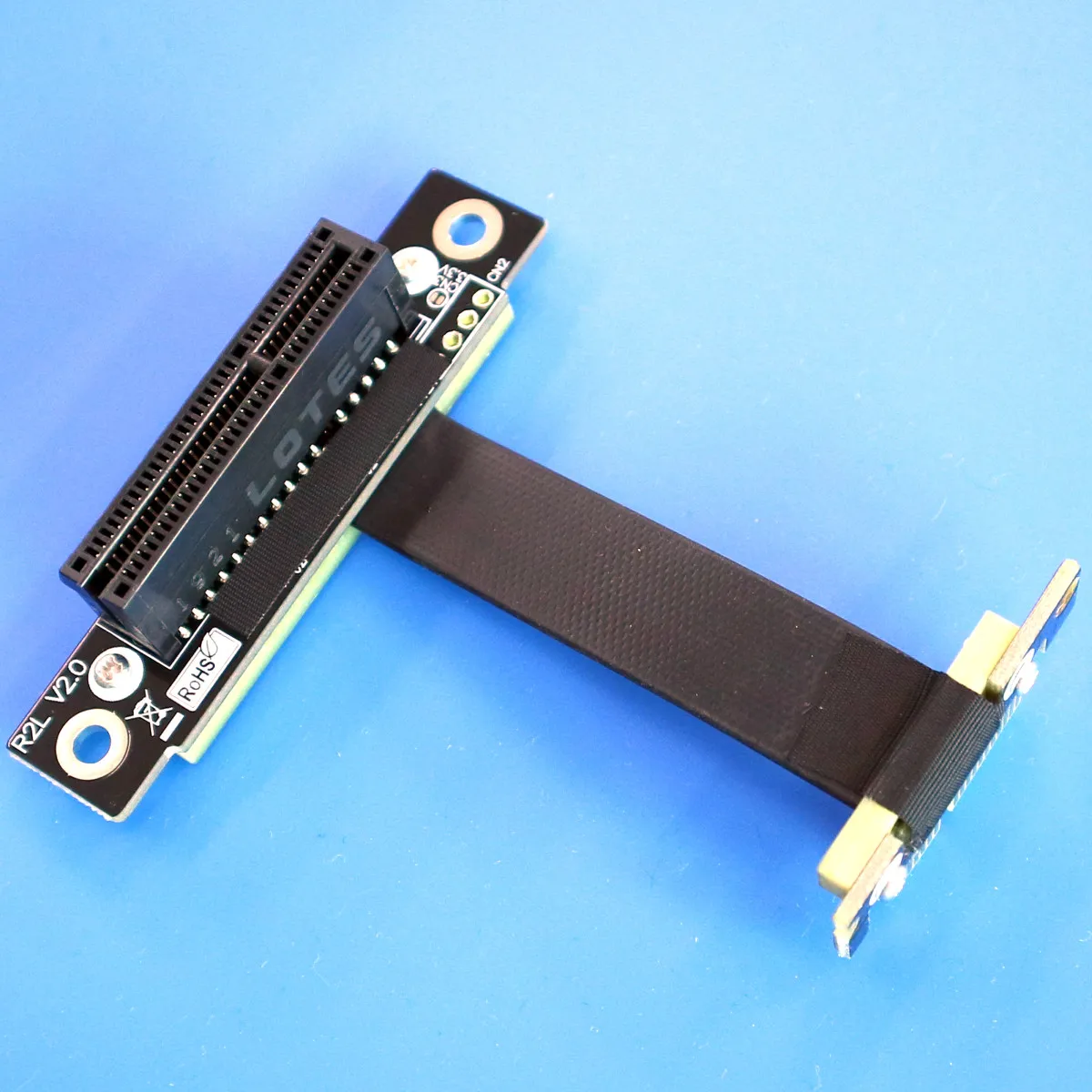

Imagen del producto

Resumen de problemas técnicos

La placa base mini/micro ATX es de tamaño relativamente pequeño, solo queda una ranura X1 para la tarjeta gráfica, y también está demasiado cerca de la tarjeta gráfica. La distancia es demasiado cercana y el ventilador de la tarjeta gráfica está bloqueado debido a la mala disipación de calor. La temperatura del chip es demasiado alta y el rendimiento 3D de la tarjeta gráfica es inestable.

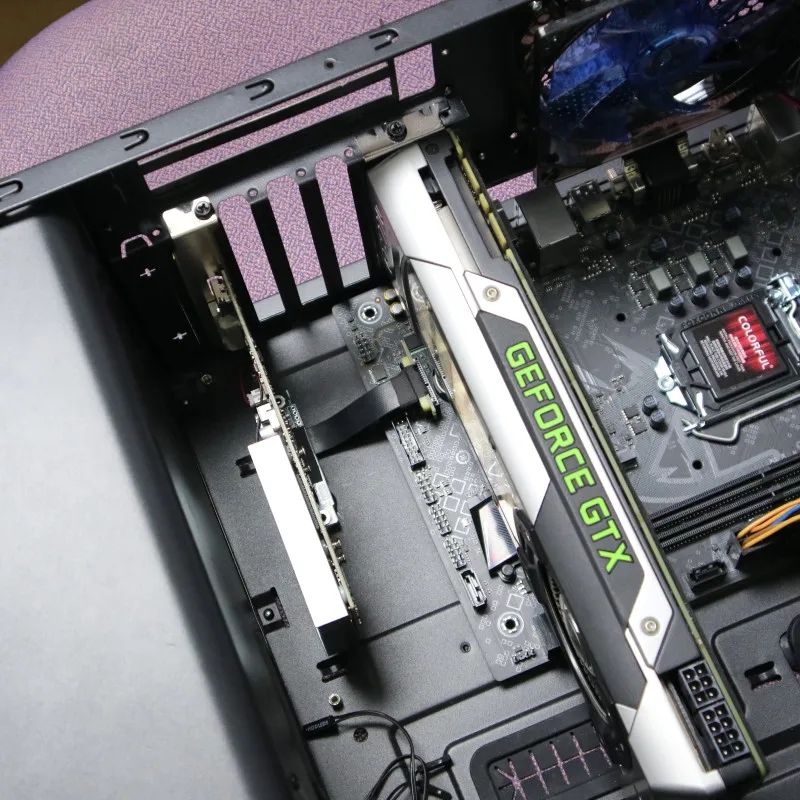

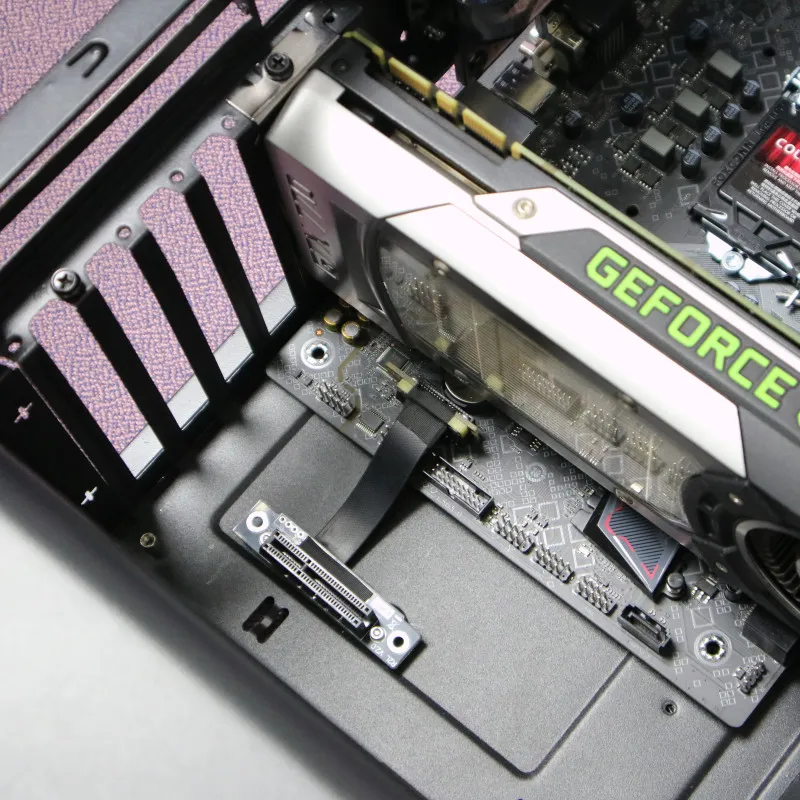

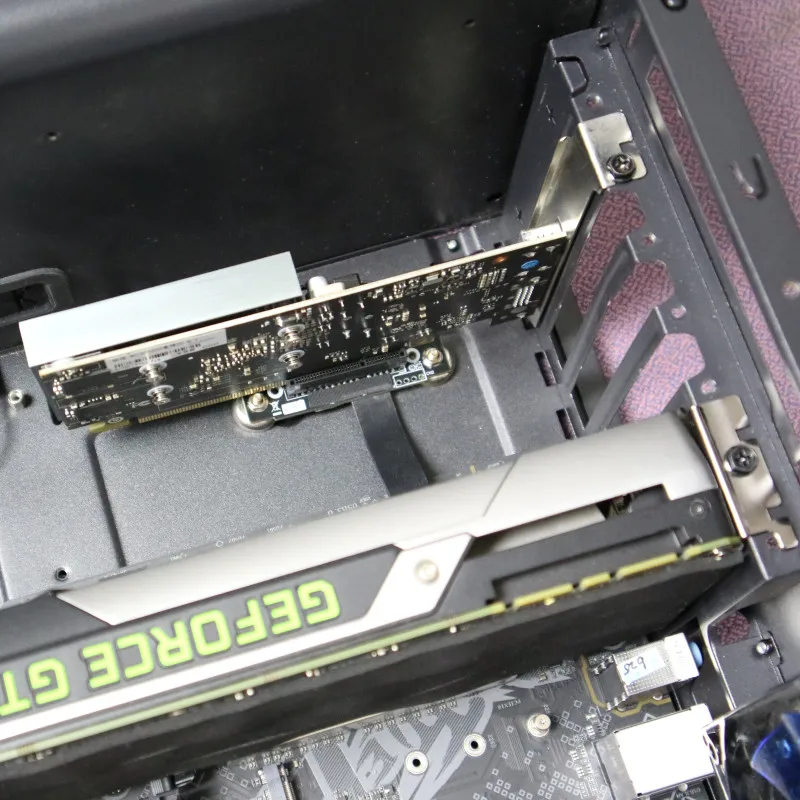

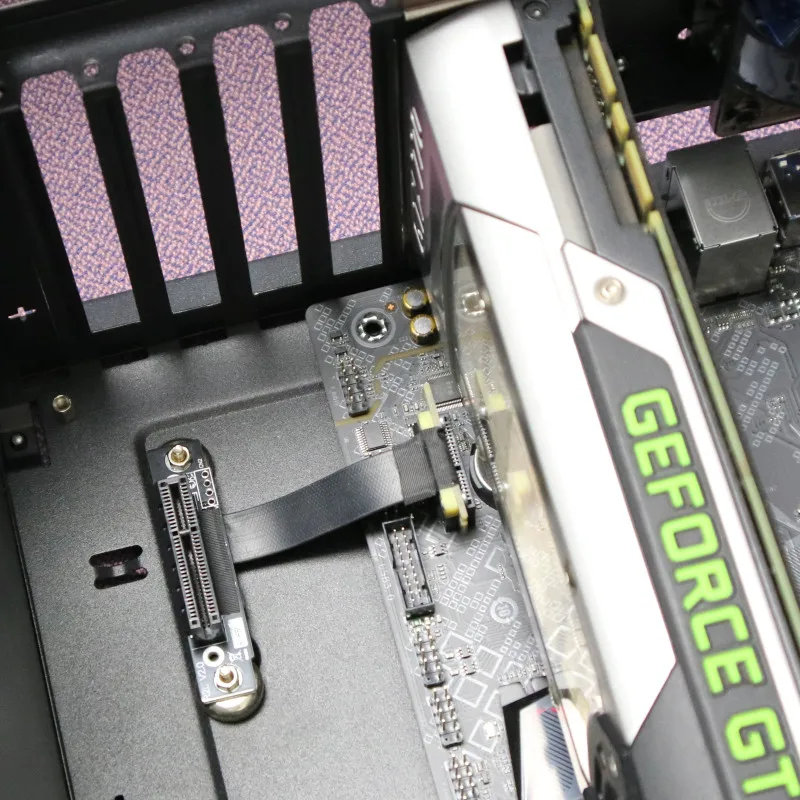

La imagen de arriba utiliza el modelo ADT de 5cm de longitud de R12SL-FL. La interfaz PCIe X1 de la placa base original se puede mover 3 ranuras a la izquierda a través de un cable de extensión, y se puede insertar en tarjetas con PCIe X4 o superior, como tarjetas de red, tarjetas de almacenamiento, tarjetas gráficas, tarjetas de expansión USB, etc., que es más flexible de usar.
Modelo ADT de 5cm con 2 pies magnéticos. Si la altura de los pies magnéticos es demasiado alta, la Junta se puede quitar como se muestra en la siguiente figura.

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?

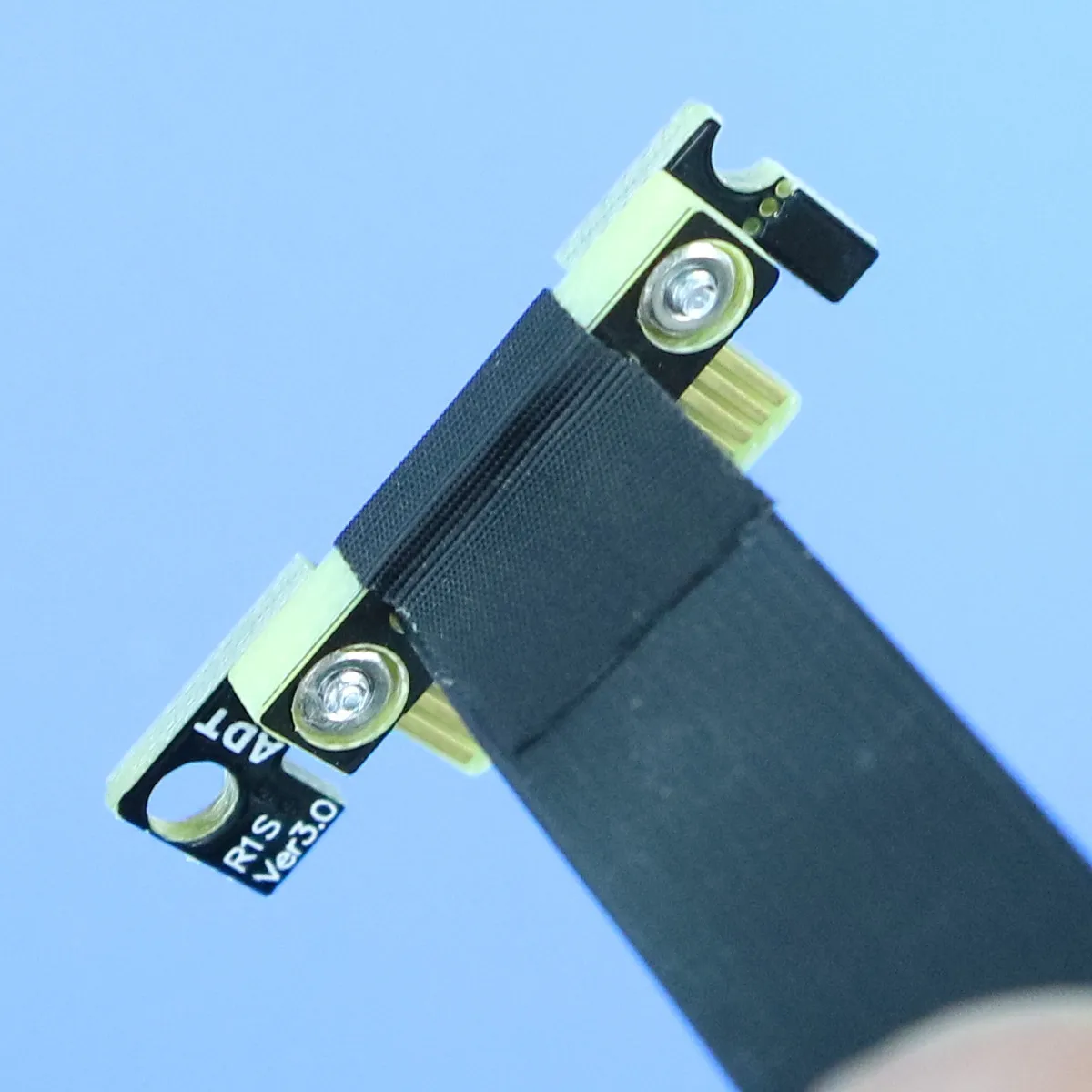

El grosor del cable para este producto es de 1,4mm, por lo que el cable para este producto es relativamente duro. El cable se puede doblar o plegar, pero no tirar.

¿Cuál es la calidad del cable? ¿Hay algún blindaje?
Adoptando polímeros conductores de blindaje EMI, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del esparcidor.

¿Necesita una fuente de alimentación externa?
El diseño del circuito de alimentación de nuestros productos es bueno y el cable de extensión no requiere una fuente de alimentación externa adicional.

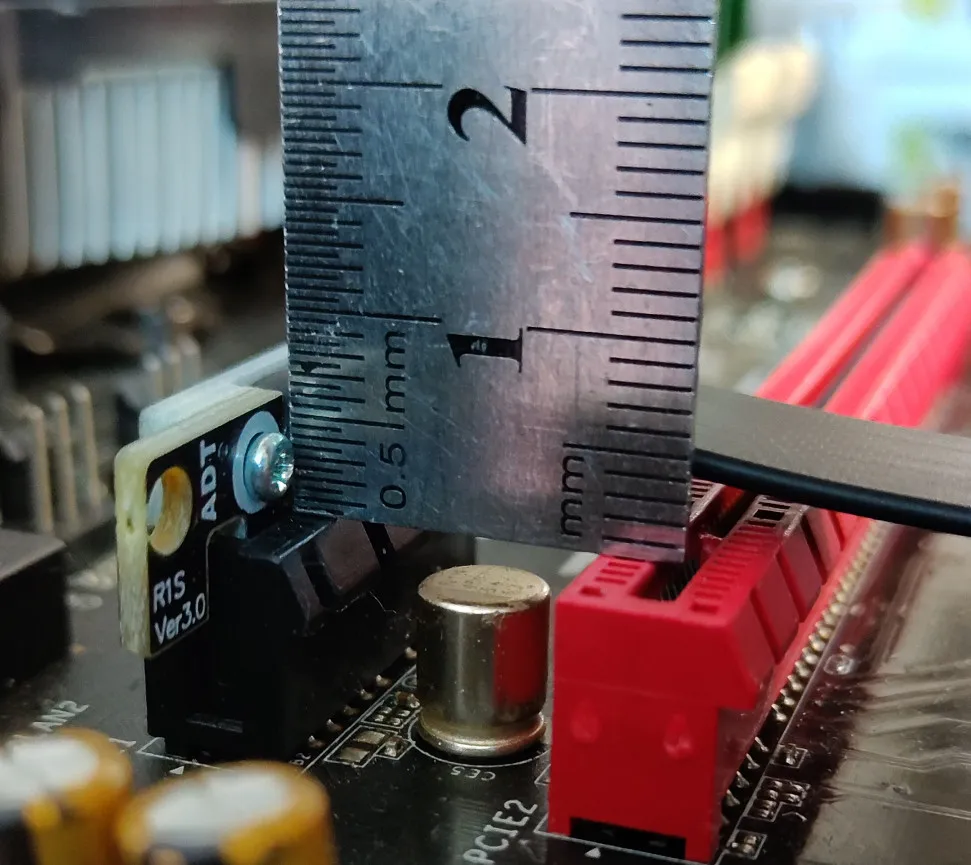

¿Cuál es la altura del cable de extensión al descubierto cuando se conecta a la placa base?
Si la altura del espacio es suficiente, solicite al comprador que lo mida ellos mismos
La altura de la PCB normal para el modelo R11SL es de aproximadamente 7mm, y la altura después de doblar el alambrón 90 grados es de aproximadamente 9mm.

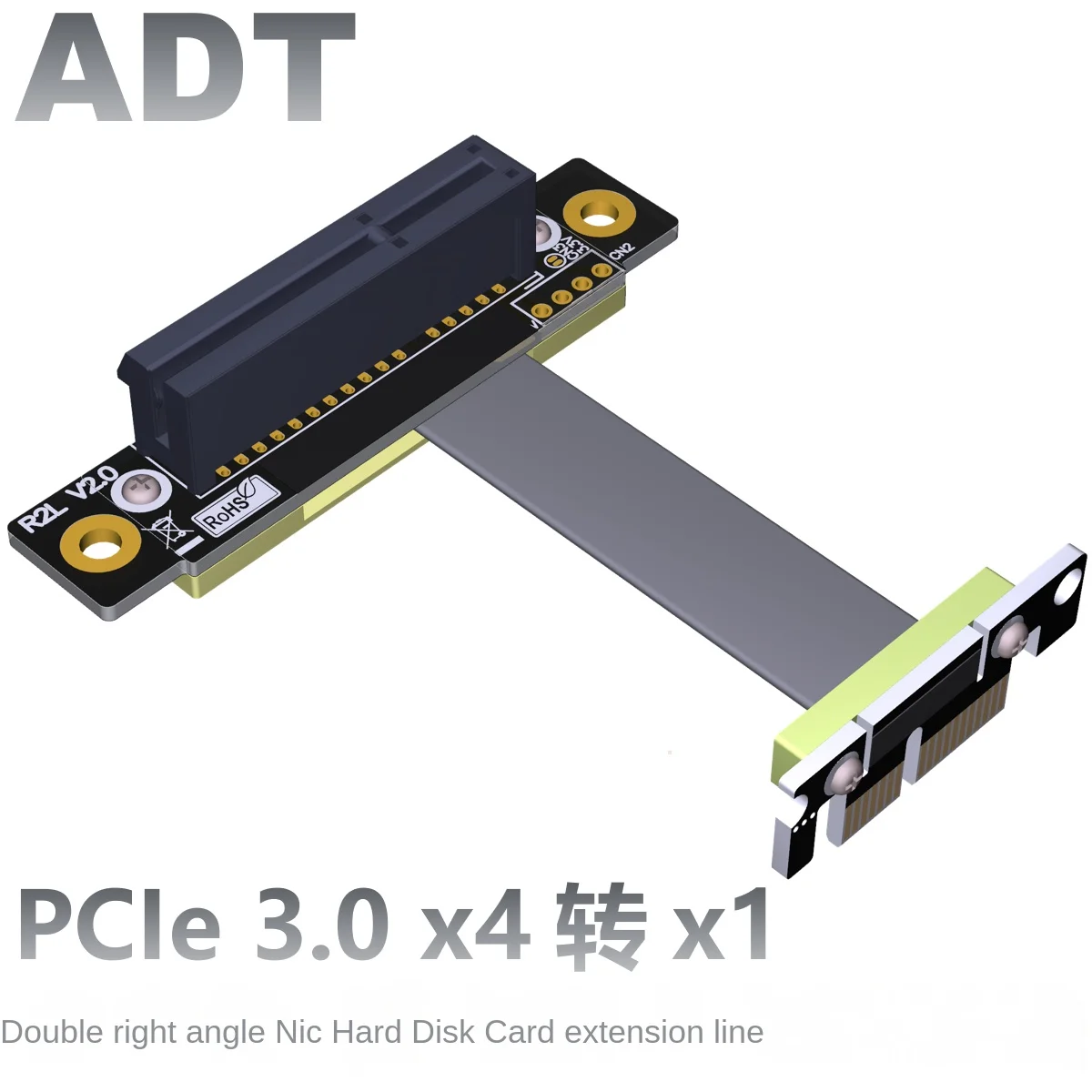

La altura del modelo en ángulo recto doble es relativamente baja, aproximadamente 6mm, como se muestra en la siguiente figura.

Precauciones de compra:

1. Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, sostenga primero el enchufe del equipo y luego Inserte el cable para evitar usar fuerza excesiva para romper las clavijas del enchufe. Se prohíbe doblar y tirar a menos de 2cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos no son las mismas. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Siempre que un cable de extensión esté conectado, la señal se perderá y habrá problemas de compatibilidad. Para aquellos con altos requisitos, por favor no compre.
3. Las tarjetas gráficas o placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo, y la conexión de cables de extensión solo los hará más inestables. No se admiten dispositivos antiguos. Su dispositivo no es compatible durante más de tres años. No lo compre.
4. Solo se utiliza para probar el producto y solo puede ser comprado por el ingeniero del producto. Por favor, no lo compre para otros fines.
