Adaptador de cable de extensión PCI-E x4 4x PCIe 3,0, extensión personalizada, estabilidad de velocidad completa

Descripción

Ventas directas de fábrica ADT, excelente rendimiento del producto, excelente reputación, inspección completa al 100%, pruebas de potencia y envío

Marca de la empresa: ADT Electronics
Modelo del producto: productos de la serie R22
Nombre del producto: cable de extensión del adaptador PCI-E
Longitud del cable: 3-100cm, admite Personalización de pedidos por lotes
Velocidad de ancho de banda: PCIe 3,0x4 gen3; 32G/BPS
Tarjetas aplicables: tarjeta de red de alta velocidad, tarjeta de adquisición, tarjeta de disco duro NVMe SSD, tarjeta adaptadora USB y otras tarjetas PCIe X4
Restricciones de uso: solo para ingenieros profesionales para especificar compras. No es adecuado para fines generales y no se puede utilizar. Los compradores ordinarios no pueden comprar.
Recordatorio de adquisición: para pedidos a granel, es importante comprar 1-2 muestras para pruebas y verificación antes de proceder con la adquisición a granel.
Recordatorio amistoso: Este producto tiene múltiples problemas de compatibilidad, y el montaje o el funcionamiento inadecuados pueden quemar su dispositivo. La compra se limita a ingenieros profesionales designados. Este producto es un pedido sin devolución o cambio. Por favor, considere y confirme antes de realizar un pedido de compra.

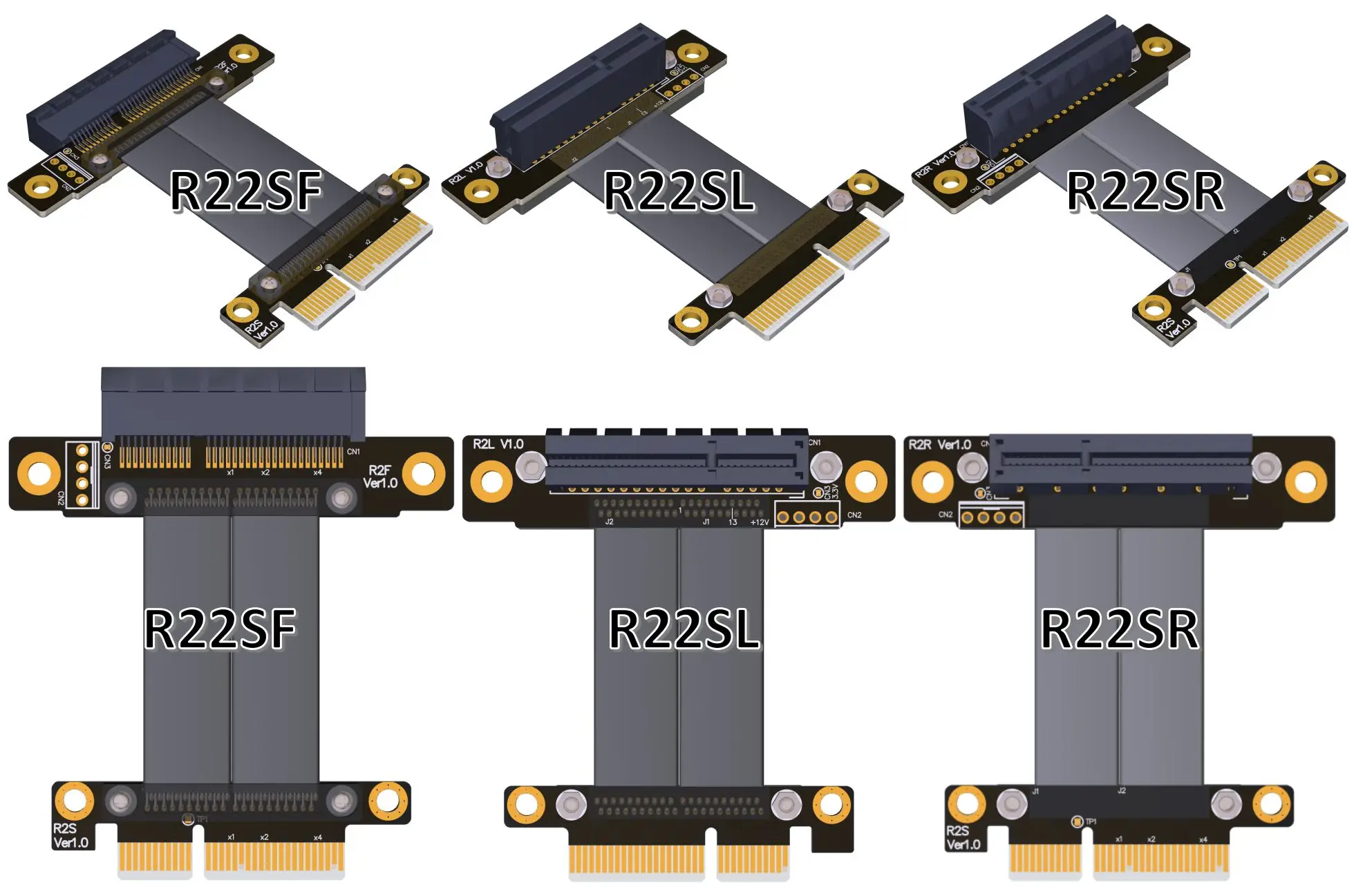

Descripción del modelo:

Nombre del producto Modelo Ancho de banda PCIex4 a madera contrachapada X4 a 180 grados R22SF PCIe 3,0x4 PCIex4 a X4 vertical a 90 grados R22SL PCIe 3,0x4 PCIex4 a X4 invertido a 270 grados R22SR PCIe 3,0x4 Dedicado para PCIex4 a madera contrachapada X4 a servidores de 180 grados R22AB PCIe 3,0x4

Descripción de longitud de Línea:

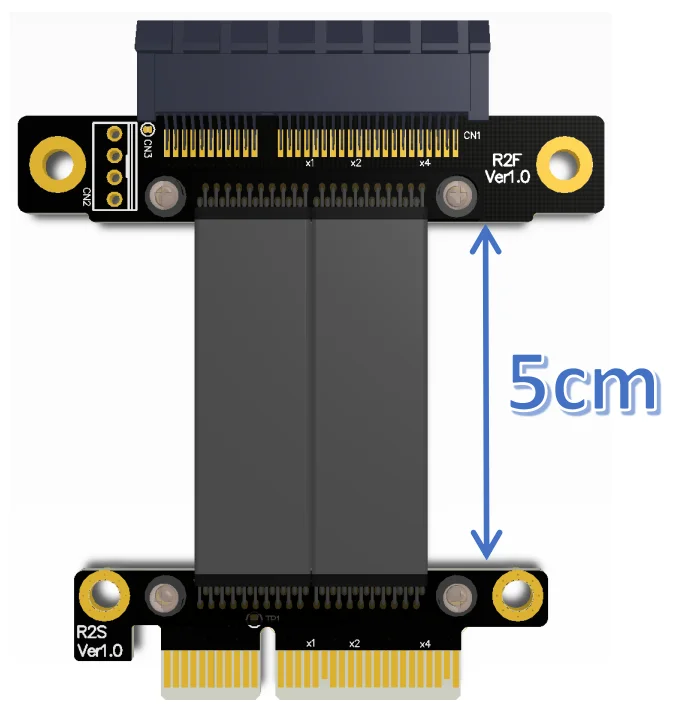

La Longitud del cable en nuestra tienda no incluye PCB ni conectores. Consulte las dimensiones marcadas en azul en la siguiente figura.

Ventajas del producto:

1. Ventaja del cable, usando cable importado patentado alemán, Taiwán Lotes importados de usando conectores, soporte de alta frecuencia para transmisión estable PCIe 3,0 8G/BPS
2. La ventaja de la longitud del cable es que la personalización es aceptable de 5cm a 1m. Los cables adaptadores vendidos en nuestra tienda tienen baja impedancia de cable y admiten PCIe 3,0 de velocidad completa para longitudes de cable de hasta 60cm.
3. diseño de vía señal diferencial La no tiene, y no hay problema de interferencia de atenuación de señal causada por condensadores e inductores parásitos, y mucho menos microcortocircuitos CAF. El producto es duradero y duradero
4. El producto está hecho de materiales de alta calidad con mano de obra PCB precisa. El PCB está hecho de tablero de alto TG, y el grosor del cobre se espesa a 1oz. El dedo dorado tiene suficiente contenido de chapado en oro y buena conductividad, lo que puede reducir el problema de pantalla azul causado por la oxidación, el óxido y el aumento de la impedancia.

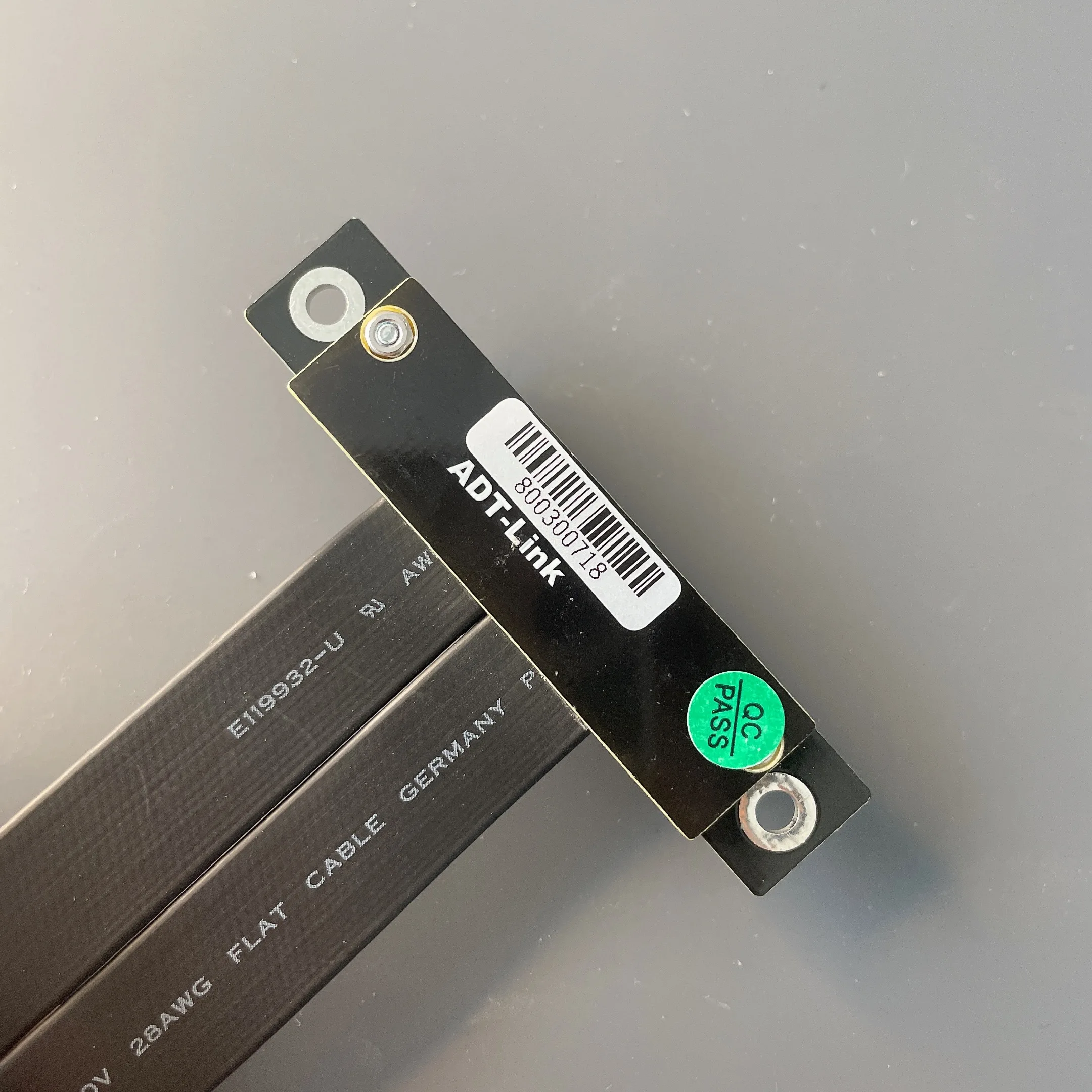

5. El cable utilizado en el producto ya es muy duradero. Se utiliza una junta de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y los tornillos y tuercas hexagonales se bloquean para la fijación. El producto es resistente, fiable y resistente a tirones e interferencias y no habrá problema de que se rompan cables o clavos. El cable se puede doblar o plegar sin afectar su uso.
6. Diseño de empequeñecimiento y engorde de PCB, El empequeñecimiento no se atascará en la tarjeta gráfica, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la posibilidad de daños.

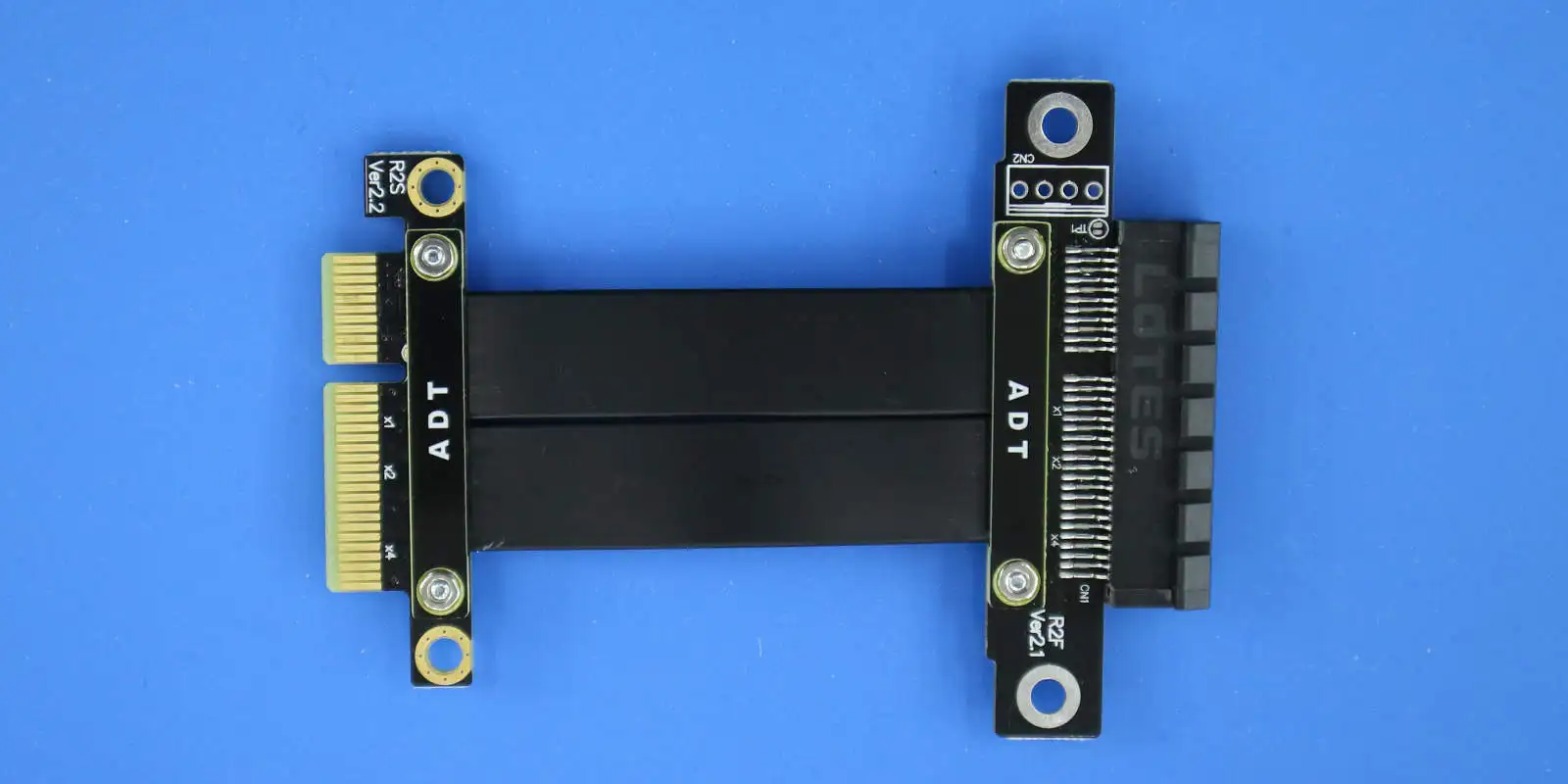

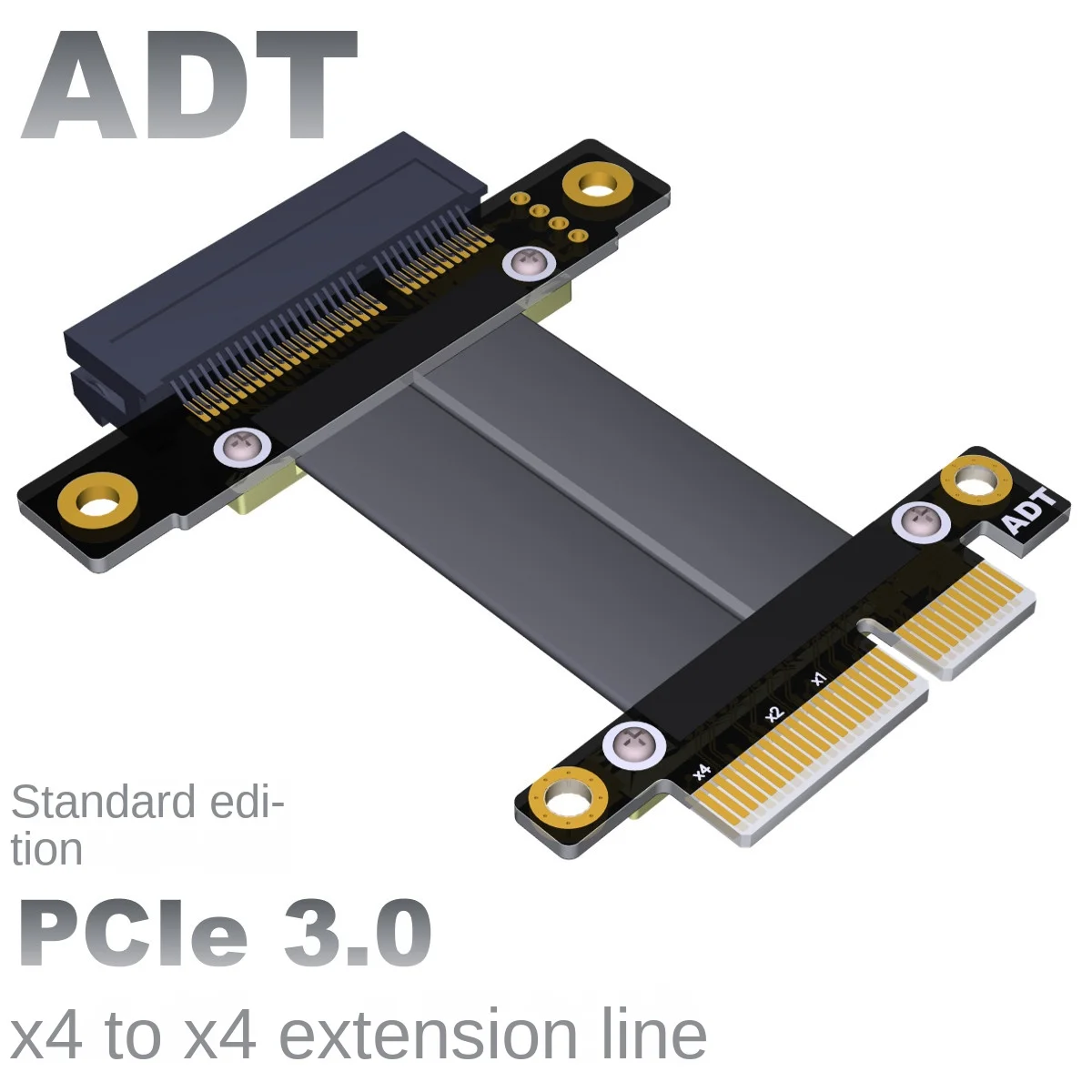

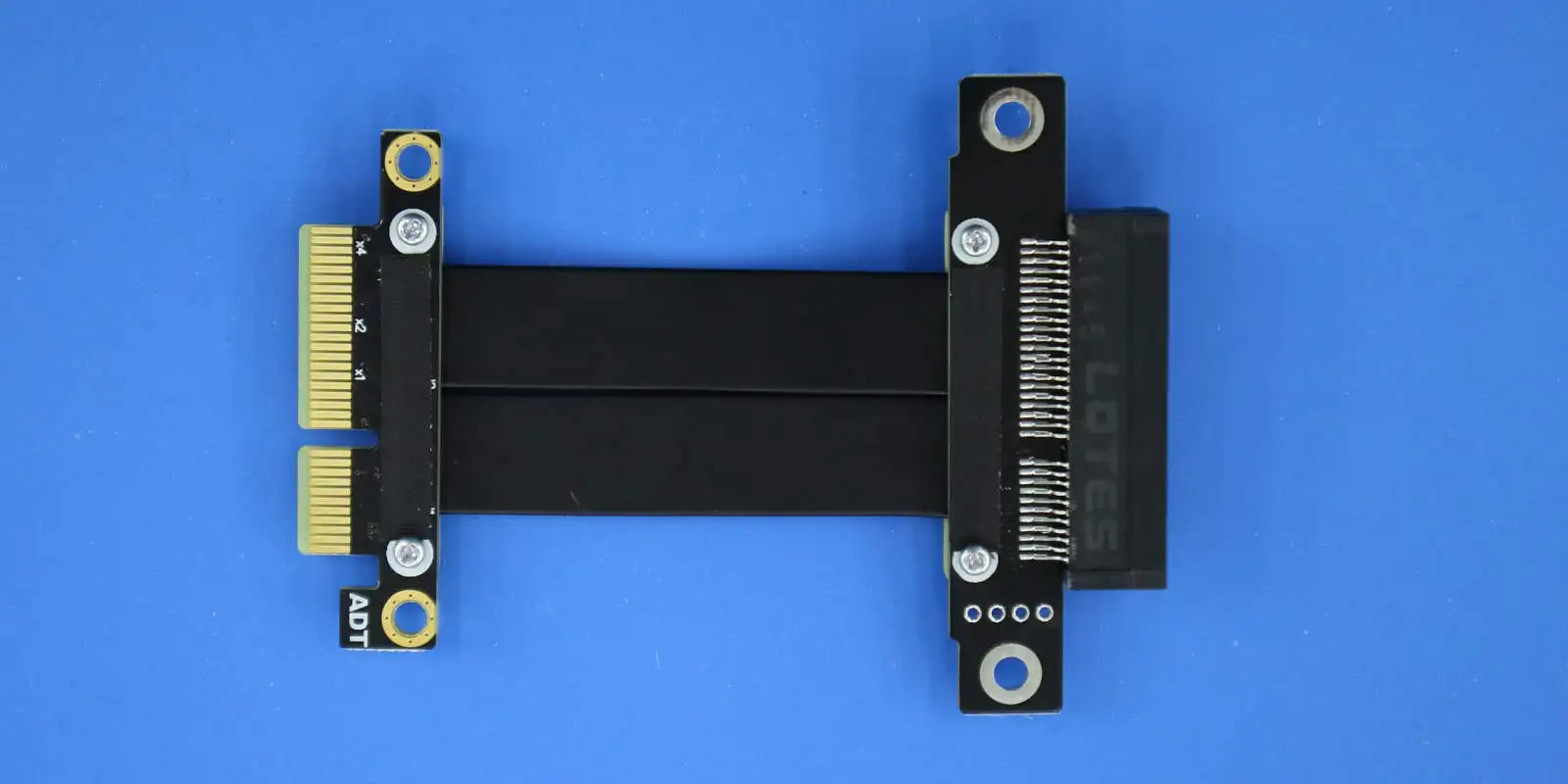

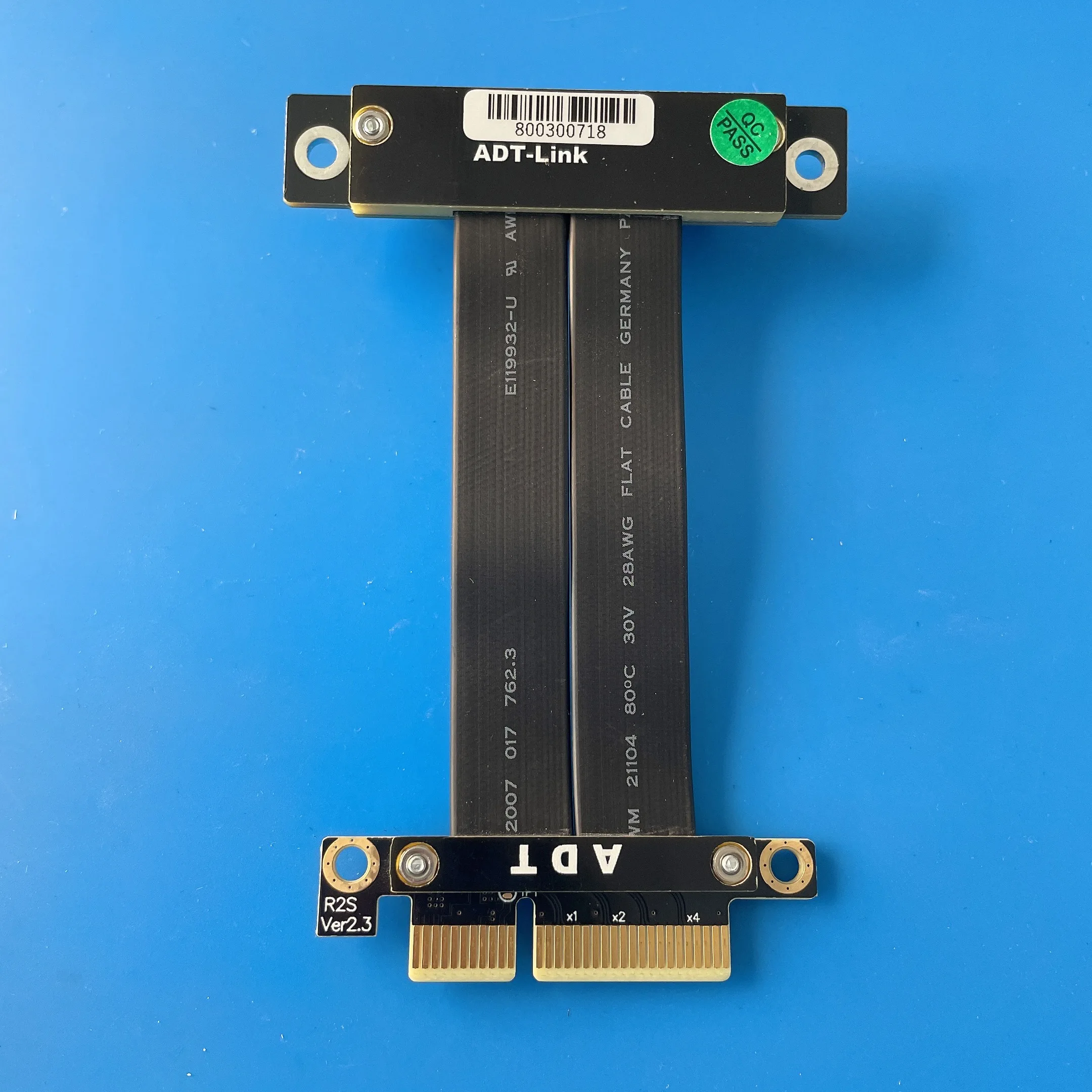

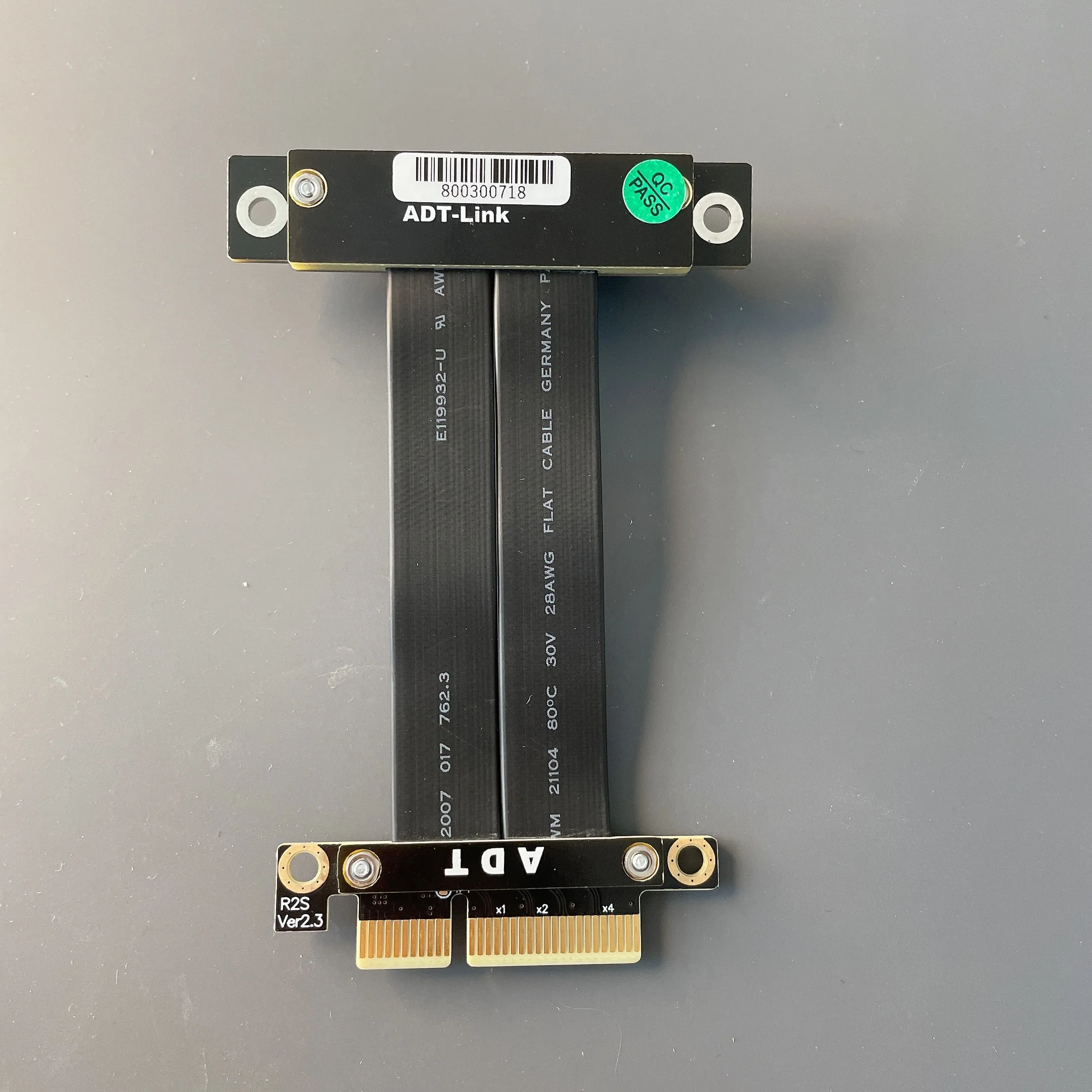

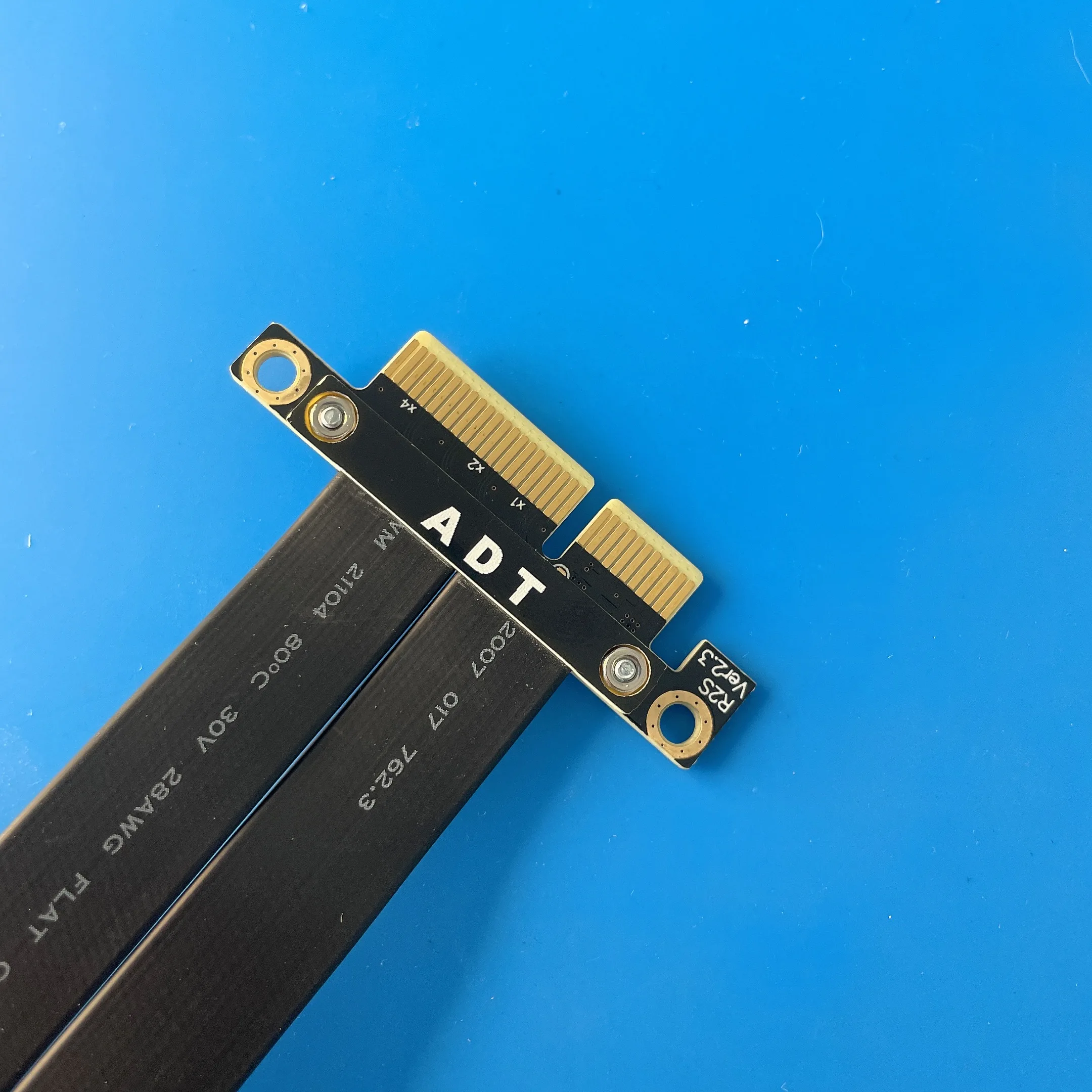

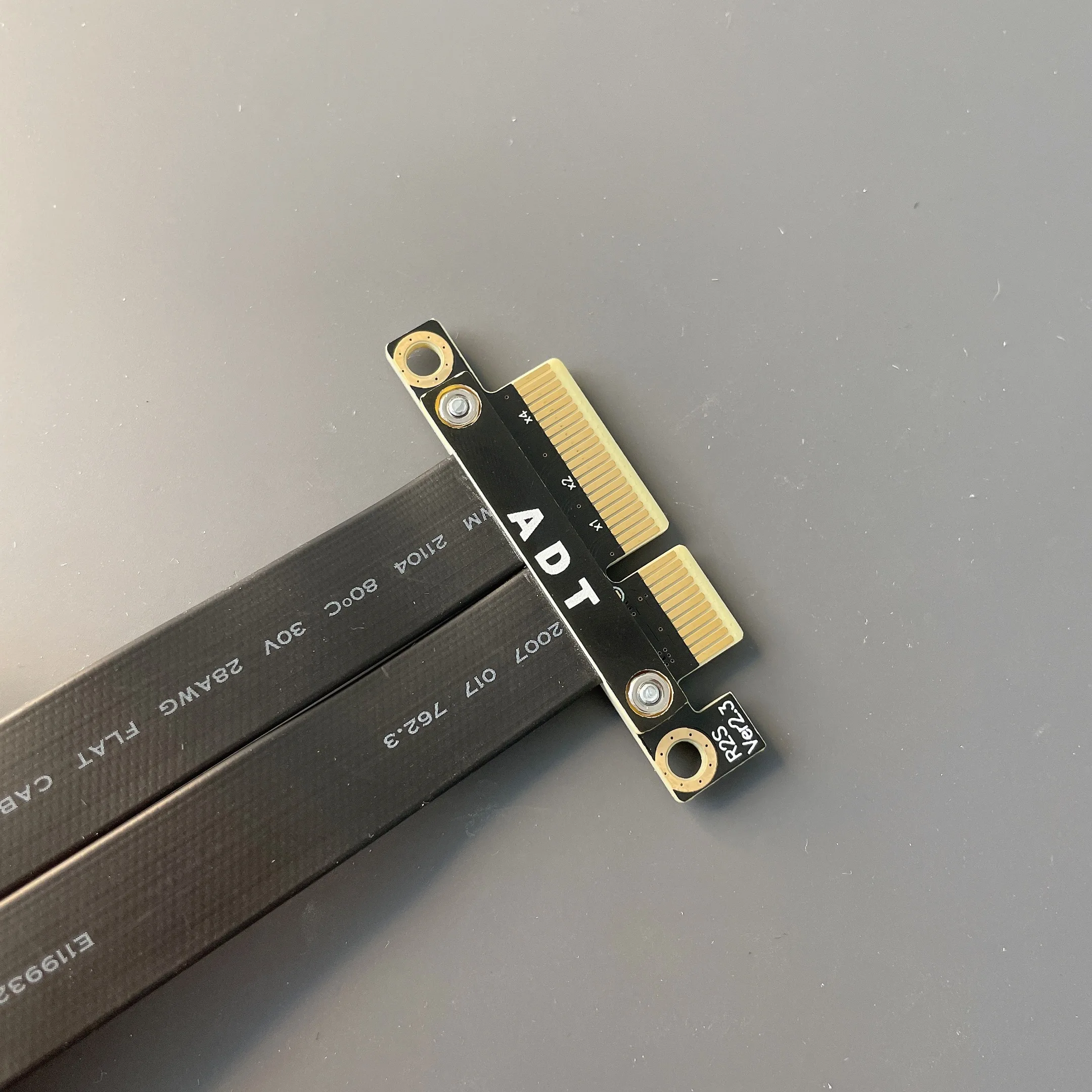

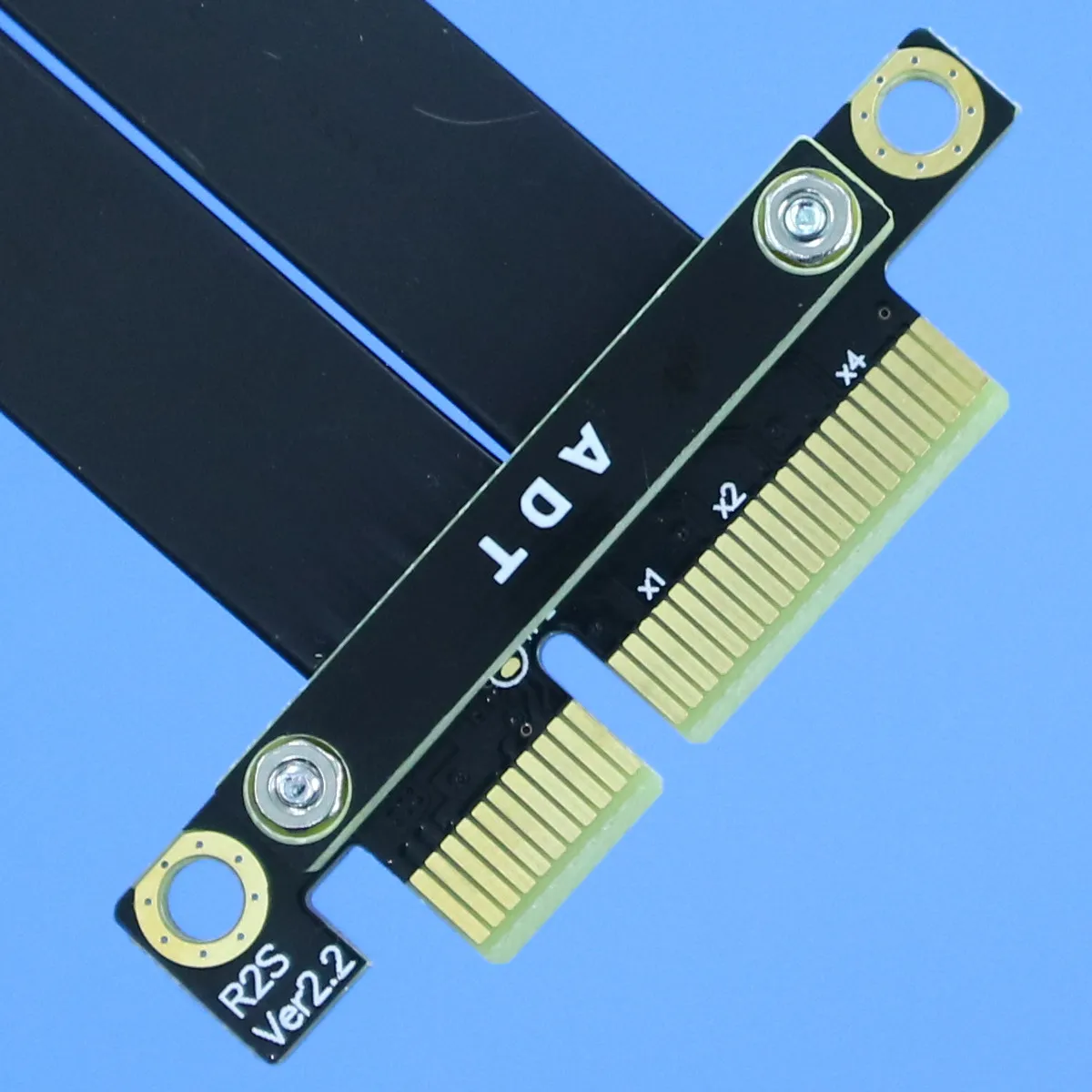

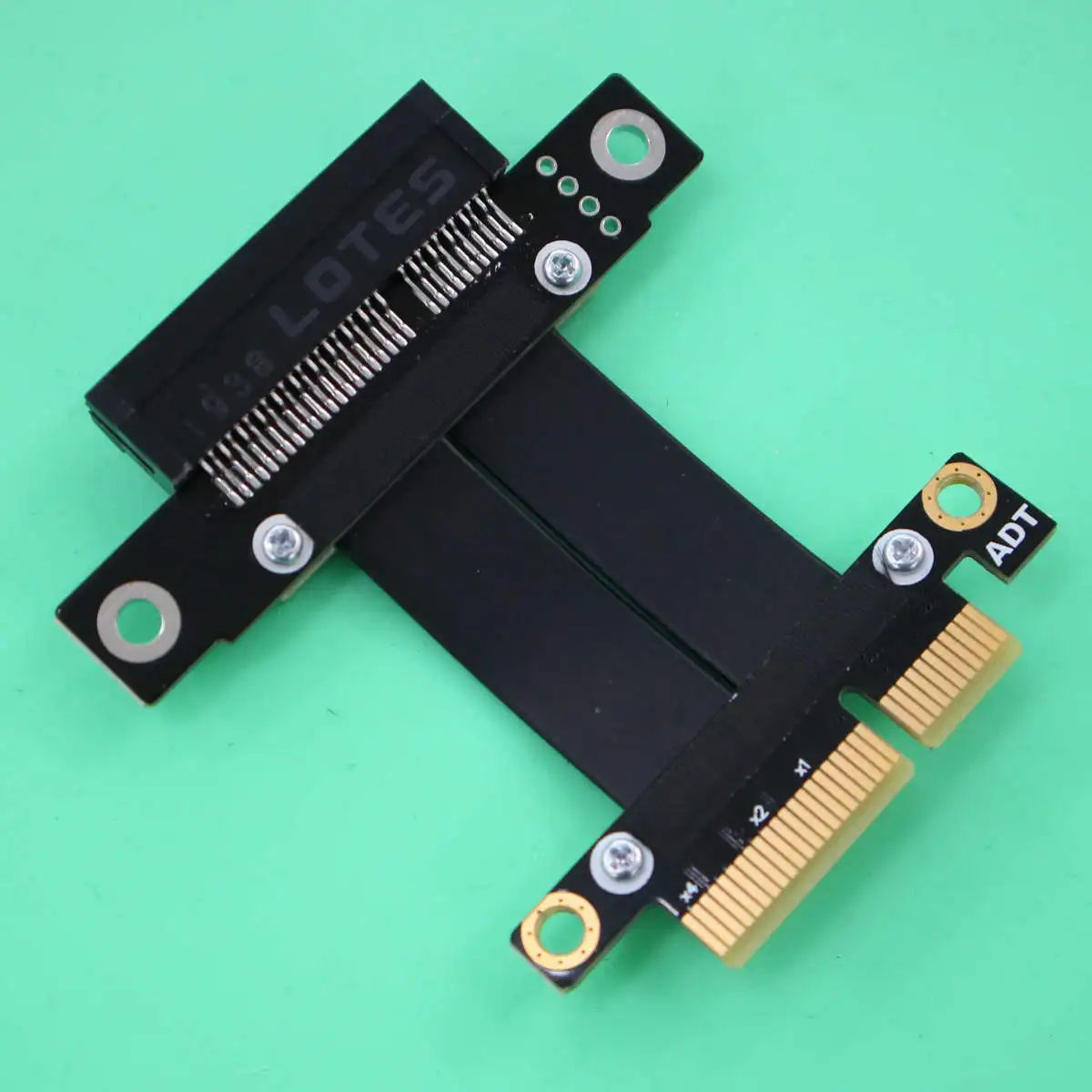

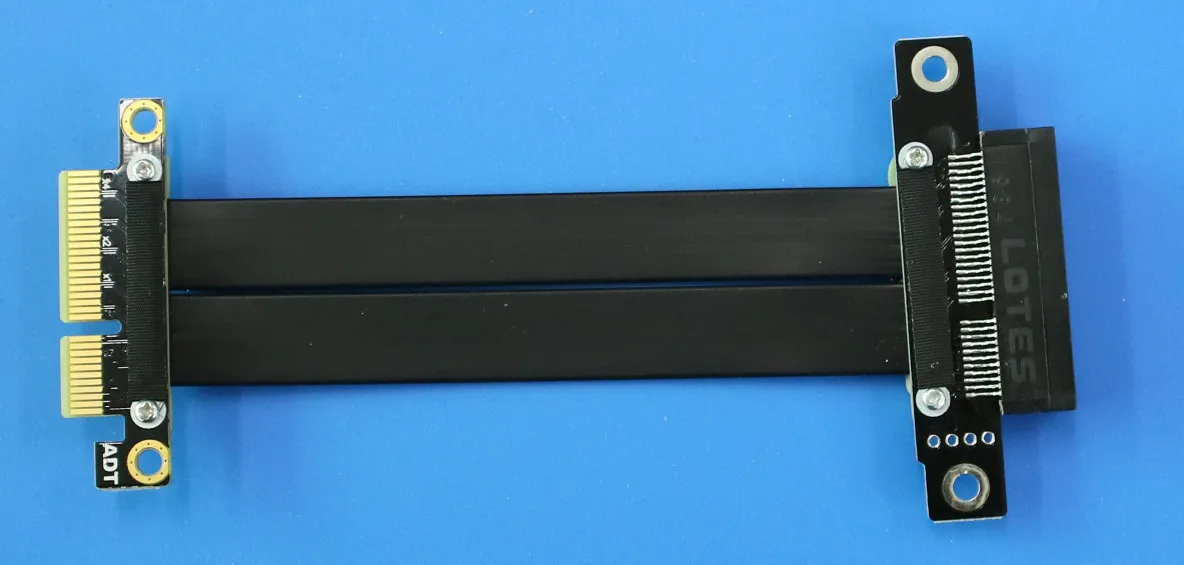

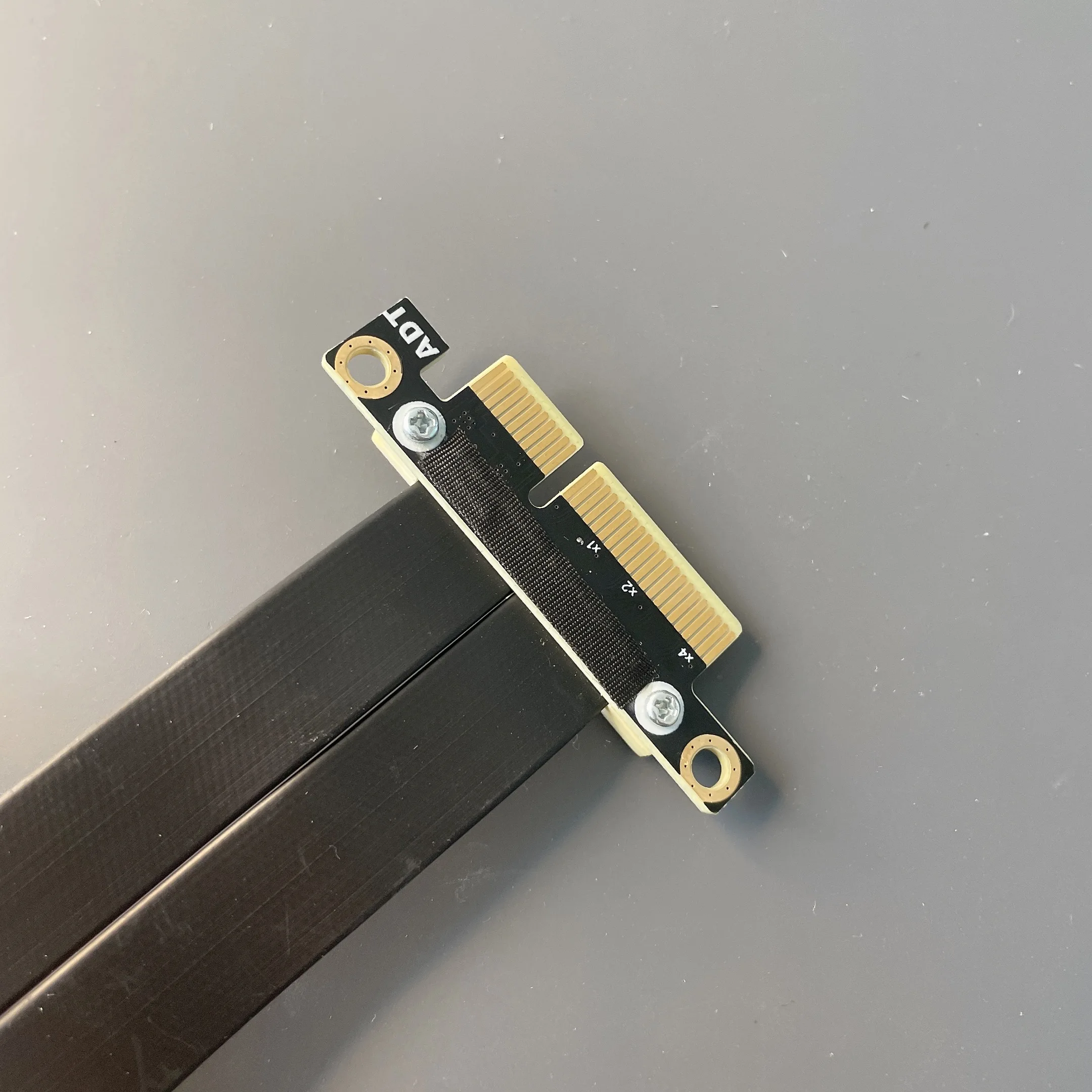

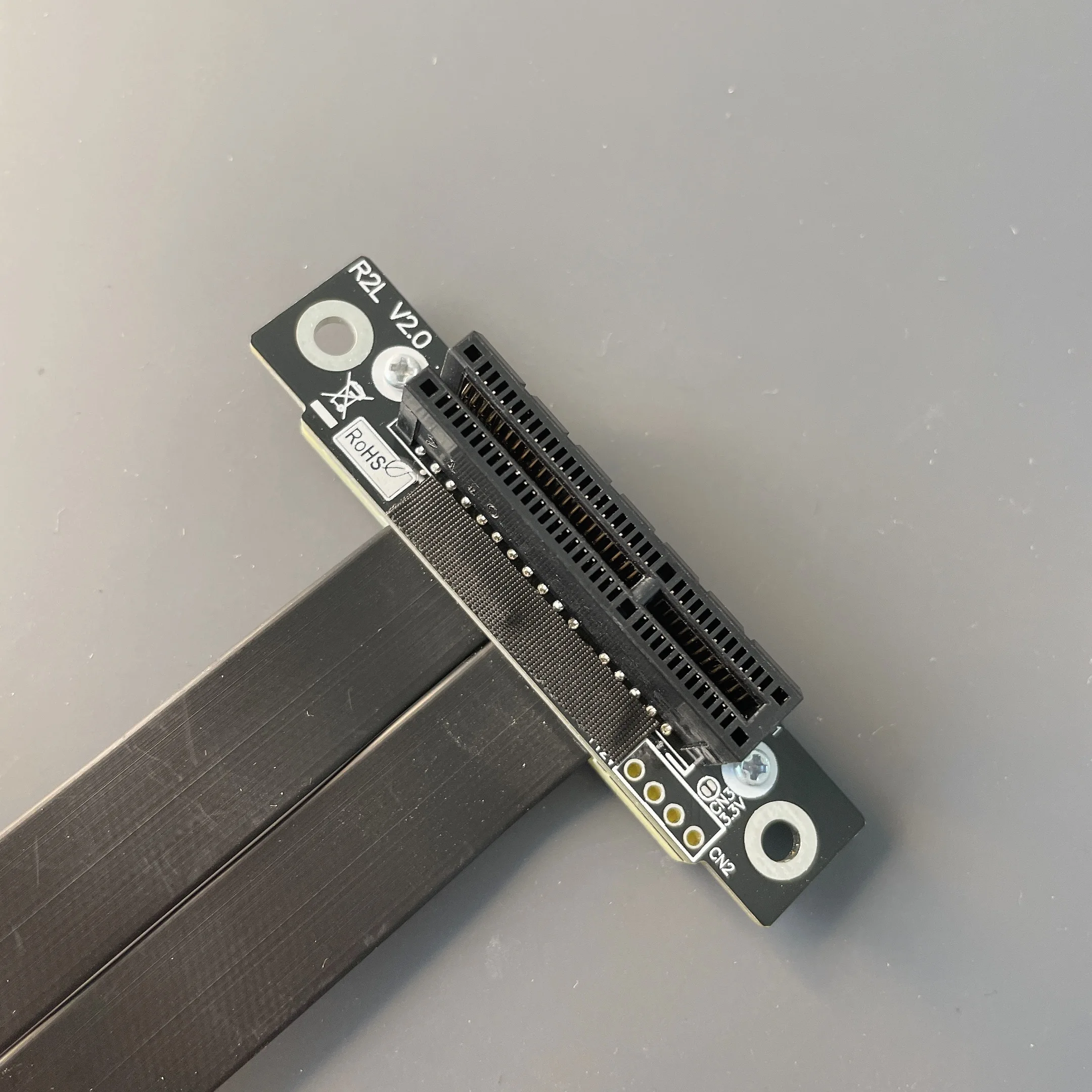

Imagen del producto:

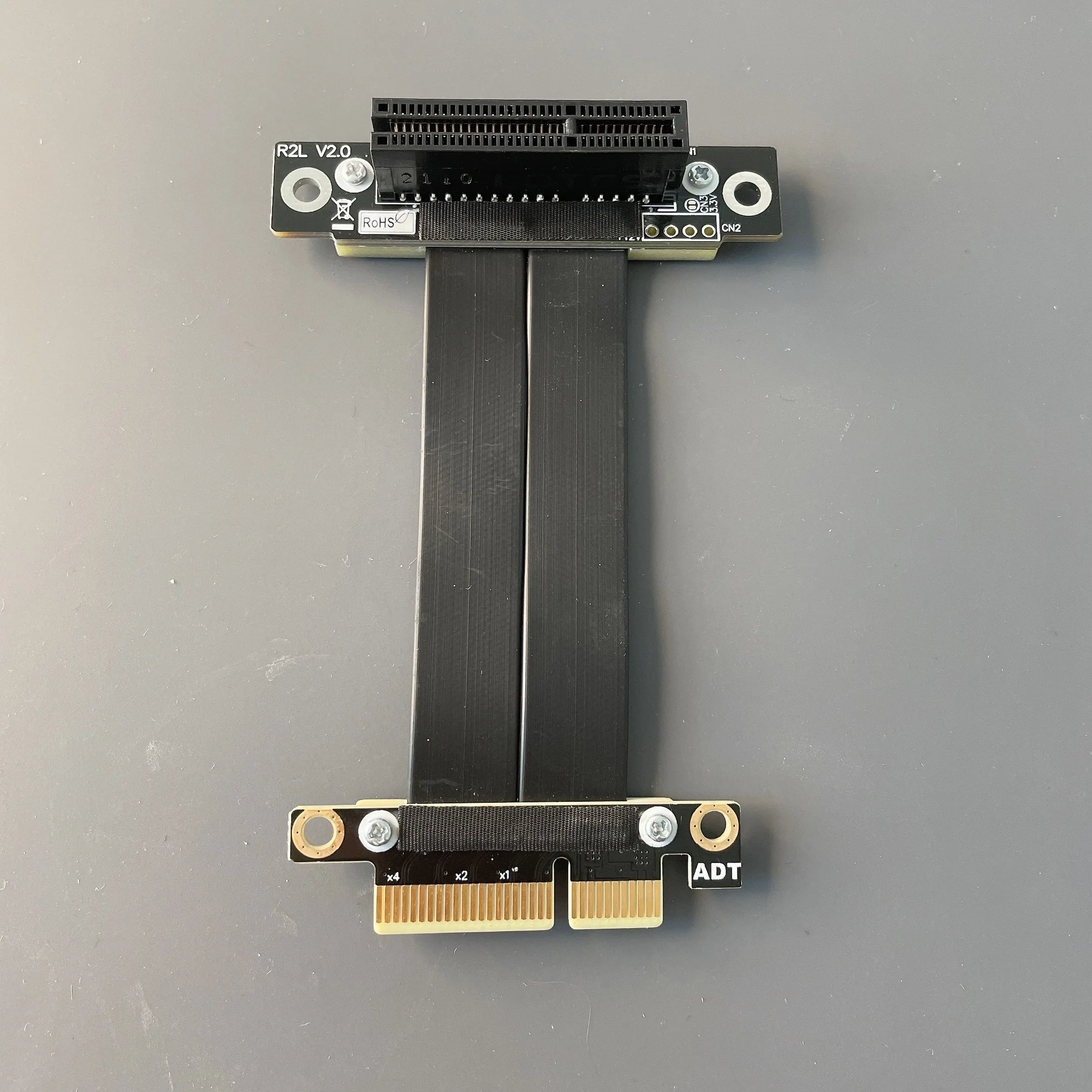

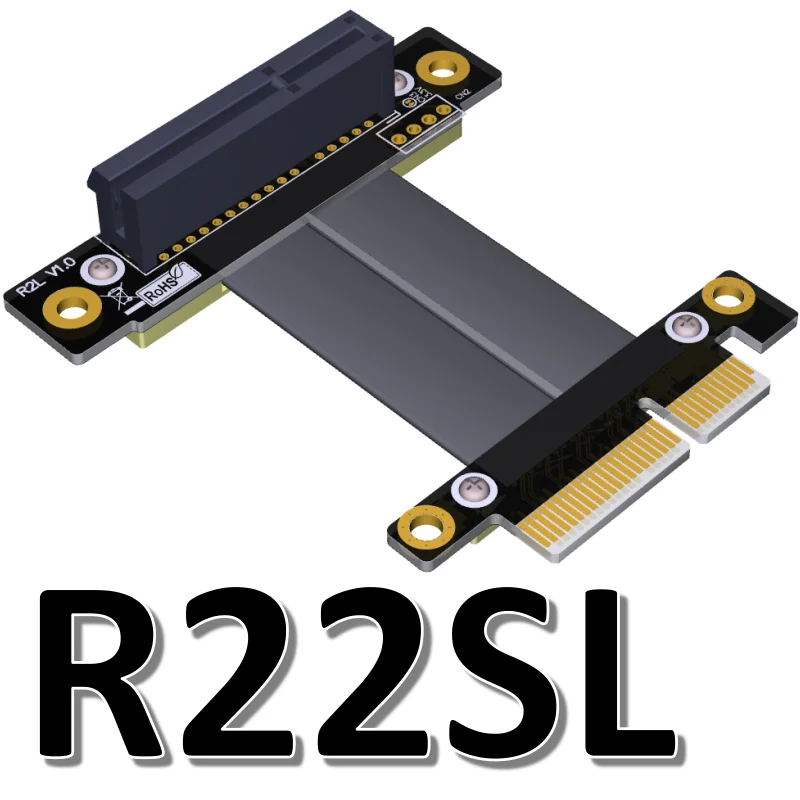

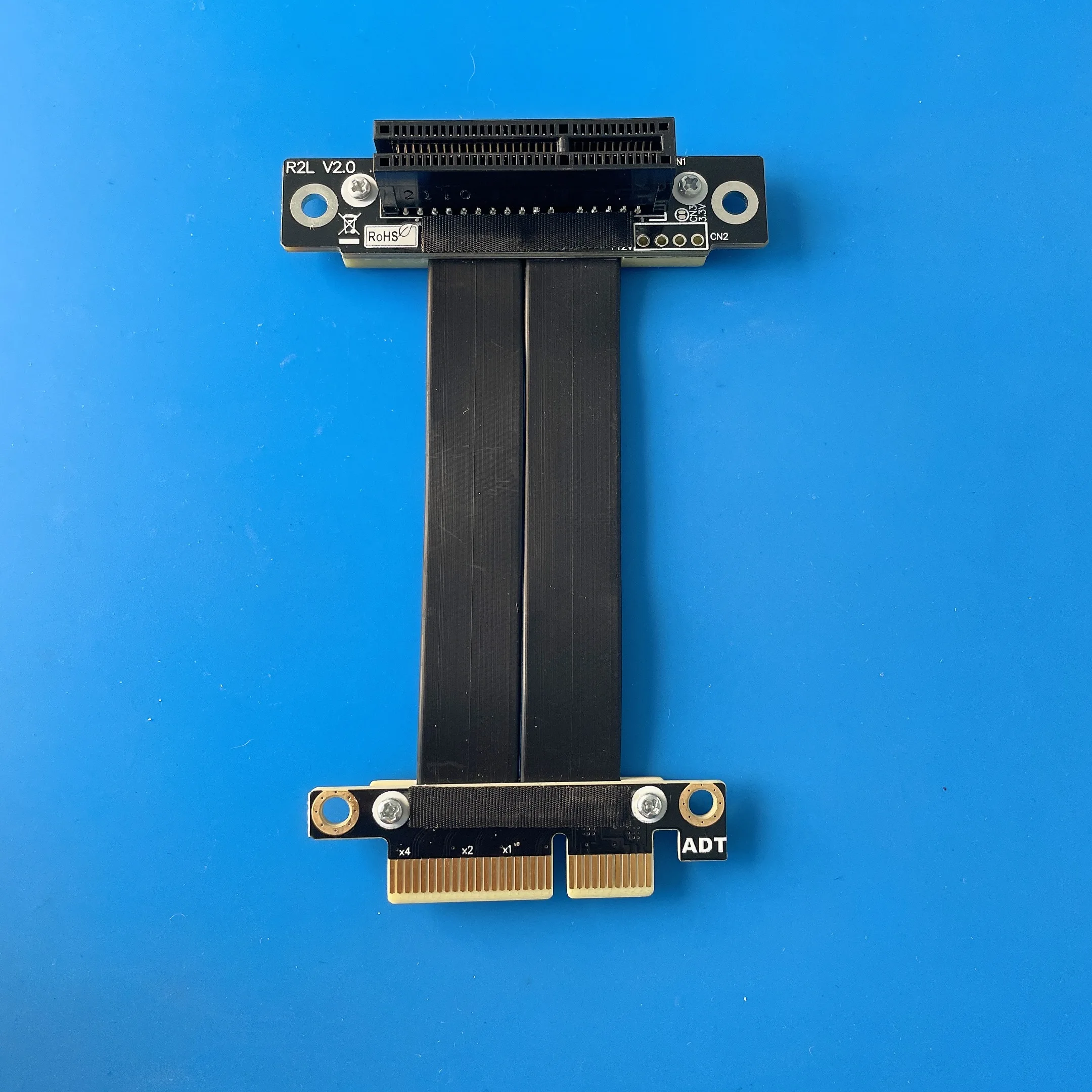

Tiro real R22SL:

Foto real del R22AB:

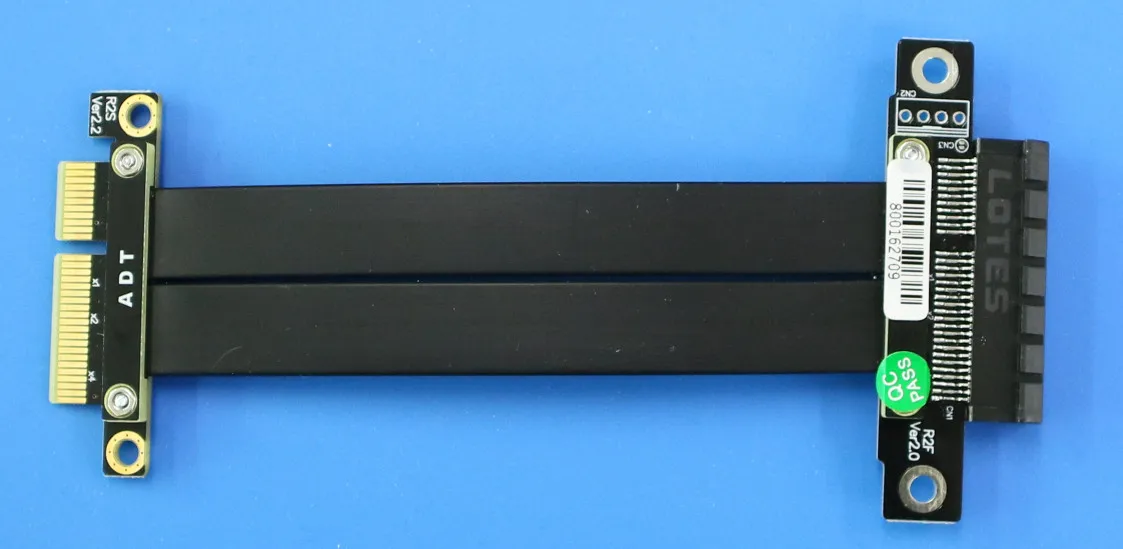

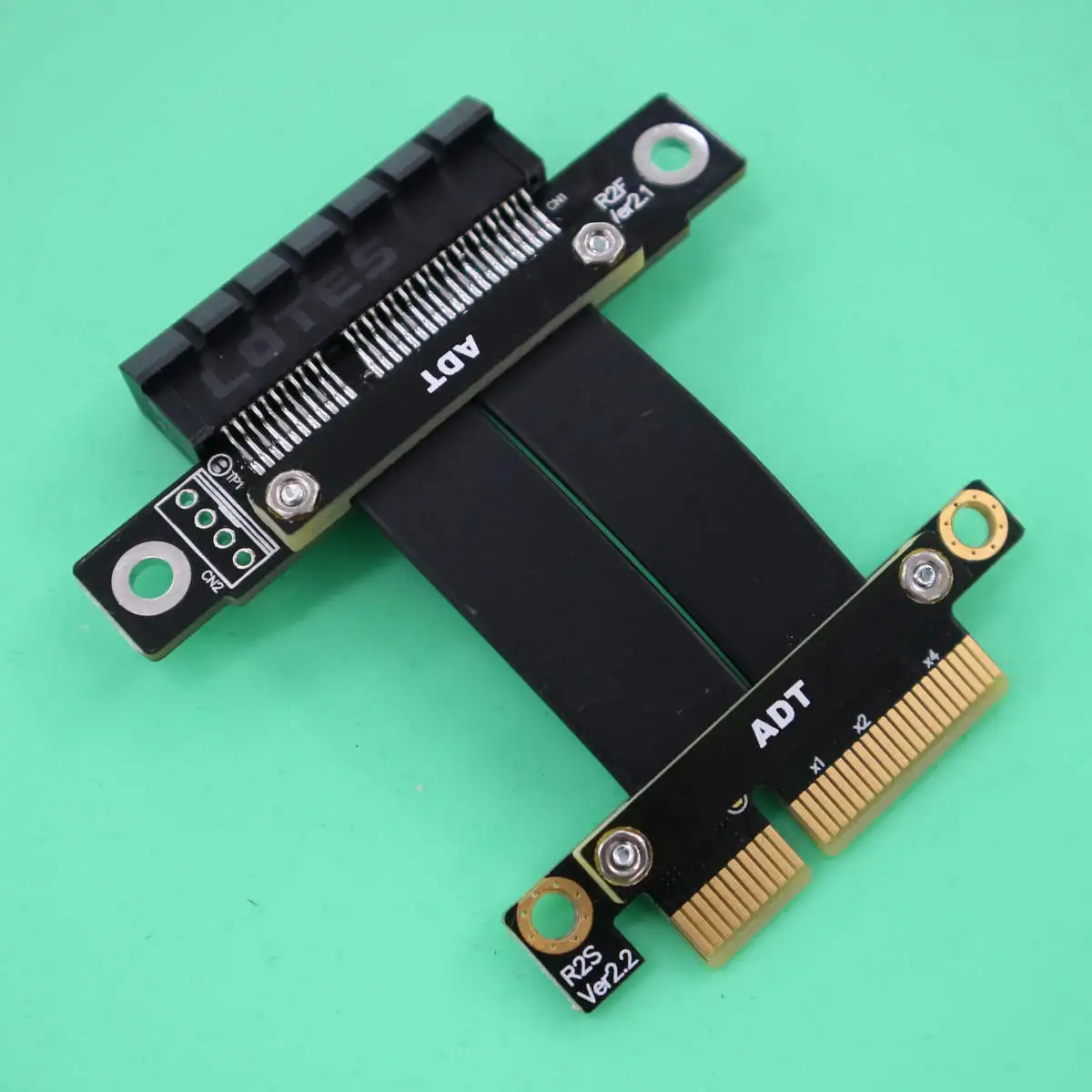

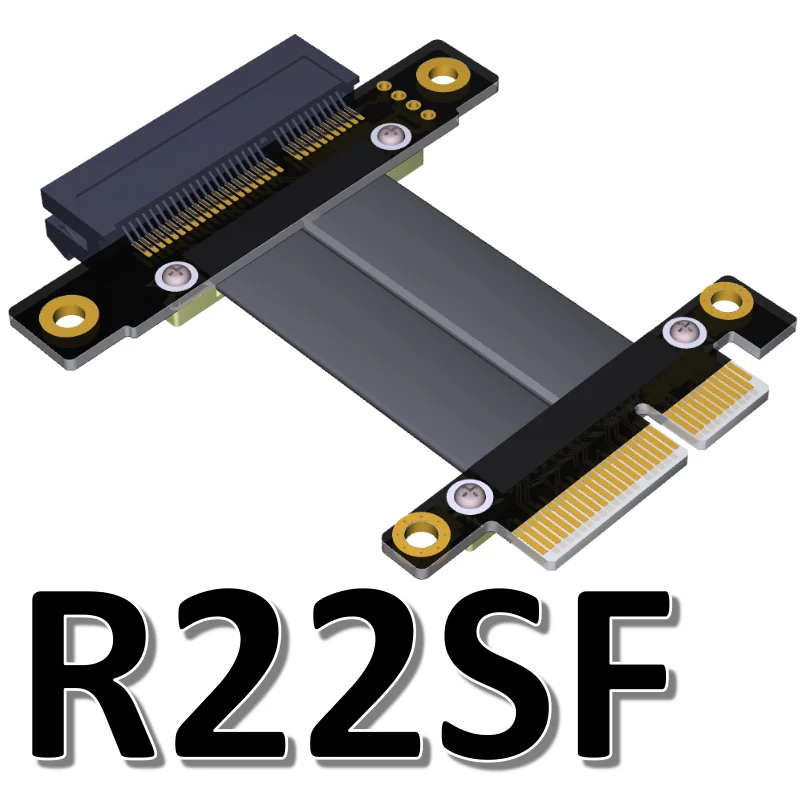

Disparo real R22SF:

Resumen de problemas técnicos

¿Cuál es la diferencia en la dirección de la línea de extensión, girando 90 grados a la izquierda (SL), 180 grados horizontal (SF) y 270 grados a la derecha (SR)?
Abajo: SL = vertical, SF = madera contrachapada, SR = invertido
SL: conector PCIe y placa PCB girada 90 grados verticalmente
SF: conector PCIe y placa PCB girada 180 grados horizontalmente

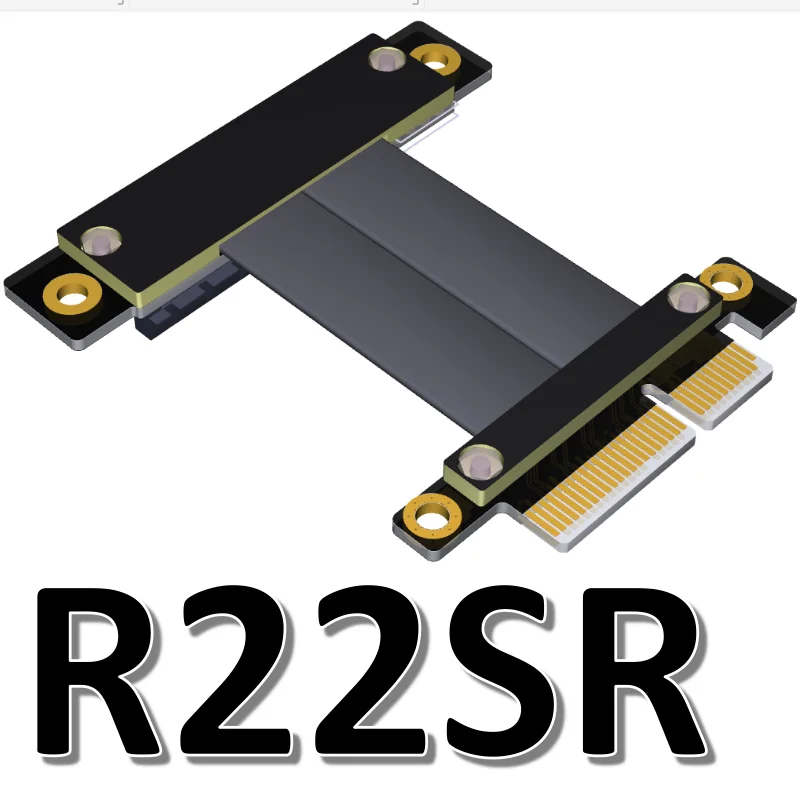

SR: conector PCIe y placa PCB invertida 270 grados

¿Cuál es la diferencia entre los modelos R22AB y R22SF?
R22SF simplifica la señal de PCIE, mientras que R22AB es una versión personalizada diseñada específicamente para el uso del servidor, y la señal está completa pero no optimizada

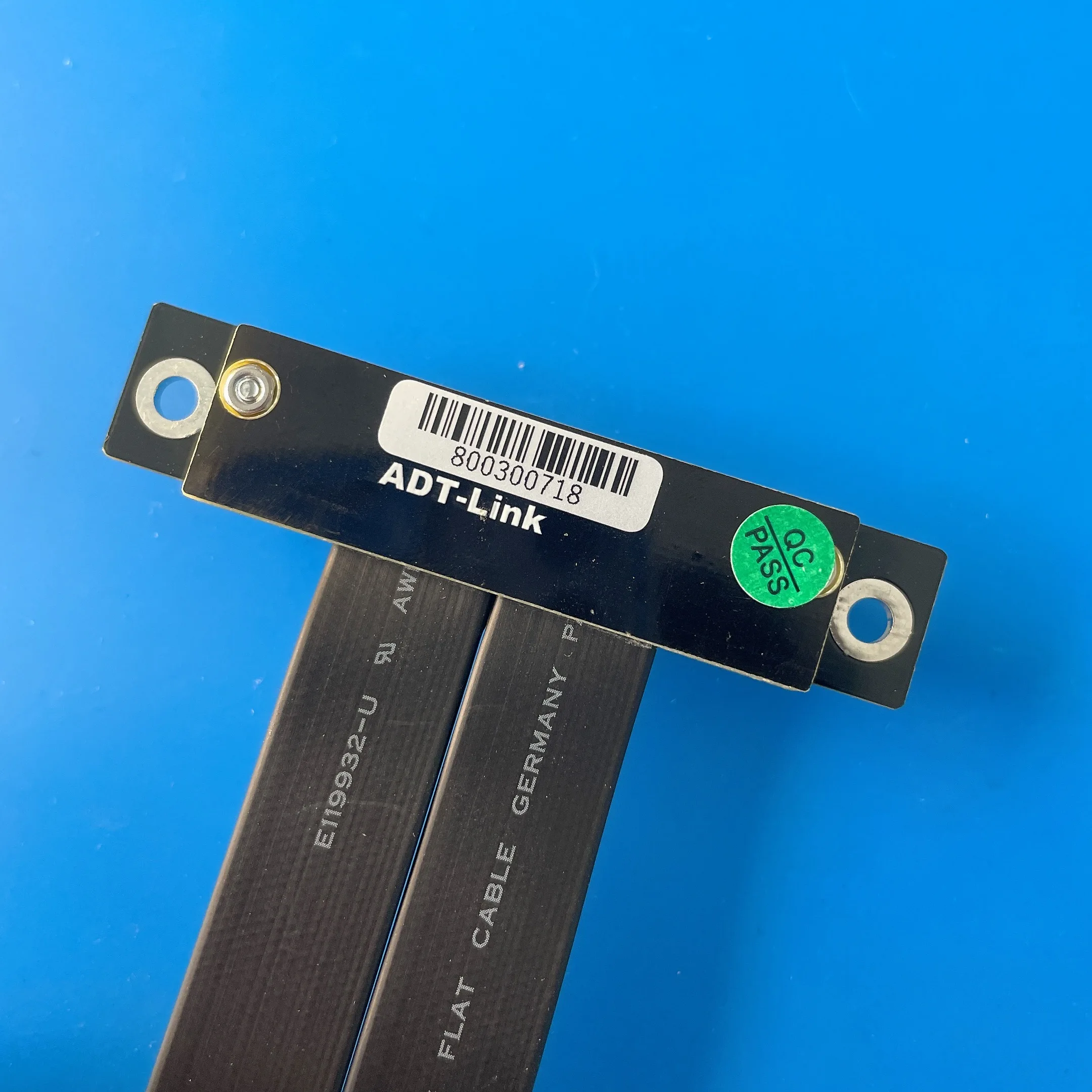

¿Cuál es la calidad del cable? ¿Hay algún blindaje?
Blindado, utilizando polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del extensor.

Consideraciones de compra:

1. Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, sostenga primero el enchufe del equipo y luego Inserte el cable para evitar usar fuerza excesiva para romper las clavijas del enchufe. Se prohíbe doblar y tirar a menos de 2cm del punto de soldadura entre los dos extremos del cable y la placa de circuito.
2. Las capacidades de conducción de señal y otras condiciones de varias placas base y dispositivos no son las mismas. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras un cable de extensión esté conectado, la señal se perderá. Por favor, no compre aquellos que requieren la perfección.
3. La placa o placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y conectar un cable de extensión solo lo hará más inestable. Los dispositivos antiguos no son compatibles. Su dispositivo no es compatible durante más de tres años. No lo compre.
