Longitud del Cable
Color
Descripción
Este producto es solo para que lo use el personal de ingeniería y no admite conexión externa a tarjetas gráficas para portátiles. Por favor, no lo compre.
Ventas directas de fábrica ADT, excelente rendimiento del producto, productos de excelente reputación, inspección completa al 100%, pruebas de potencia y envío
Marca de la empresa: ADT Electronics
Modelo del producto: productos de la serie R63

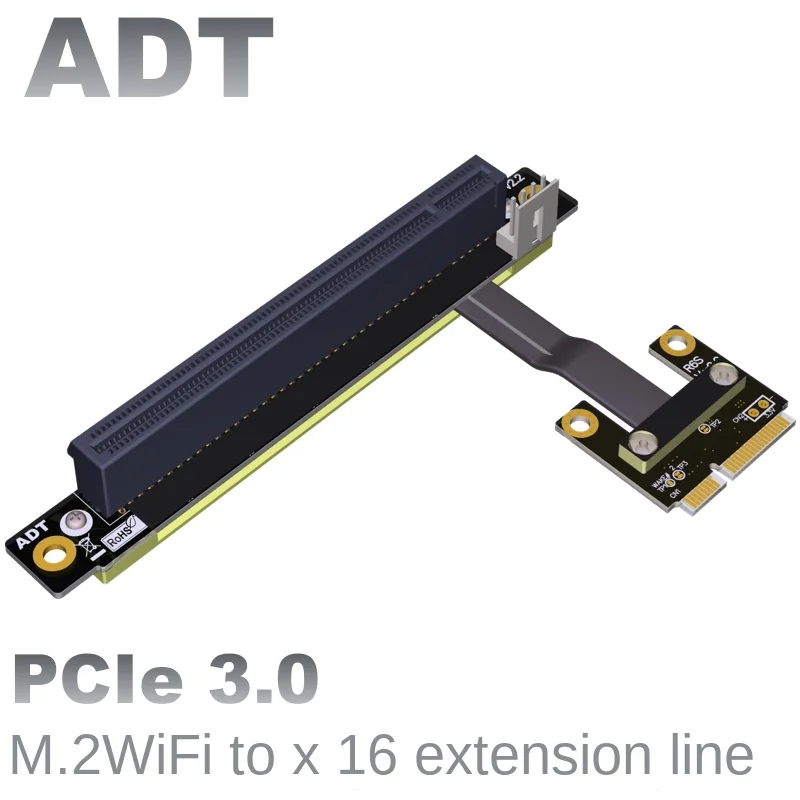

Nombre del producto: cable de extensión del adaptador mini PCI-E a PCIEX16
Longitud del cable: 3-100cm (admite longitud de cable personalizada)
Rango de adaptación: admite interfaz mPCIe
Ancho de banda de velocidad: PCIe 3,0x1 gen3 8G/BPS
Restricciones de compra
Este producto tiene múltiples problemas de compatibilidad, y el montaje o el funcionamiento inadecuados pueden quemar su dispositivo. La compra se limita a ingenieros profesionales designados. Este producto es un pedido sin devolución o cambio. Por favor, considere y confirme antes de realizar un pedido de compra. La tarjeta gráfica externa para Notebook no es compatible, por favor considere cuidadosamente antes de realizar un pedido de compra
Descripción del accesorio: El cable adaptador de corriente SATA está incluido con el envío y debe conectarse para proporcionar una fuente de alimentación de 12V
Descripción del modelo del producto de la serie R6x
| Nombre del producto | Modelo | Velocidad |
| Mini PCI-e a PCIe X1 cable de extensión de abrazadera cerrada | R61SF (ROTACIÓN DE 180 grados) | PCIe 3,0x1 |
| Mini PCI-e a PCIe X1 Cable de extensión invertido cerrado | R61SR (giro de 270 grados) | PCIe 3,0x1 |
| Mini PCI-e a PCIe X1 Cable de extensión vertical de extremo cerrado | R61SL (ROTACIÓN DE 90 grados) | PCIe 3,0x1 |
| Mini PCI-eto PCIe X4 cable de extensión de abrazadera abierta | R62SF (ROTACIÓN DE 180 grados) | PCIe 3,0x1 |
| Cable de extensión invertido abierto Mini PCI-eto PCIe X4 | R62SR (giro de 270 grados) | PCIe 3,0x1 |
| Cable de extensión vertical abierto Mini PCI-eto PCIe X4 | R62SL (ROTACIÓN DE 90 grados) | PCIe 3,0x1 |
| Cable de extensión de madera contrachapada de interfaz Mini PCI-eto PCIex16 | R63SF (ROTACIÓN DE 180 grados) | PCIe 3,0x1 |
| Cable de extensión invertido de interfaz Mini PCI-eto PCIex16 | R63SR (giro de 270 grados) | PCIe 3,0x1 |
| Cable de extensión invertido de interfaz Mini PCI-eto PCIex16 | R63SL (ROTACIÓN DE 90 grados) | PCIe 3,0x1 |
Ventajas del producto:
1. Ventaja del cable, usando cable importado patentado alemán, Taiwán Lotes importados de usando conectores, soporte de alta frecuencia para transmisión estable PCIe 3,0 8G/BPS
2. La ventaja de la longitud del cable es que la personalización es aceptable de 5cm a 1m. Los cables adaptadores vendidos en nuestra tienda tienen baja impedancia de cable y admiten PCIe 3,0 de velocidad completa para longitudes de cable de hasta 60cm.
3. diseño de vía señal diferencial La no tiene, y no hay problema de interferencia de atenuación de señal causada por condensadores e inductores parásitos, y mucho menos microcortocircuitos CAF. El producto es duradero y duradero
4. El producto está hecho de materiales de alta calidad, con mano de obra de PCB de precisión y un grosor de material de cobre engrosado a 1oz. El dedo dorado tiene suficiente contenido de chapado en oro y buena conductividad, lo que puede reducir el problema de la pantalla azul causado por la oxidación, el óxido y el aumento de la impedancia. Estabilidad de velocidad total, sin necesidad de reducción de velocidad y sin problemas de compatibilidad.
5. El cable utilizado en el producto ya es muy duradero. Se utiliza una junta de PCB con un grosor de 3mm para proteger los puntos de soldadura de metal, y los tornillos y tuercas hexagonales se bloquean para la fijación. El producto es resistente, fiable y resistente a tirones e interferencias y no habrá problema de que se rompan cables o clavos. El cable se puede doblar o plegar sin afectar su uso.
6. Diseño de empequeñecimiento y engorde de PCB, El empequeñecimiento no se atascará en la tarjeta gráfica, y el diseño de engorde y alargamiento hace que la placa sea más fácil de instalar y reduce la posibilidad de daños.

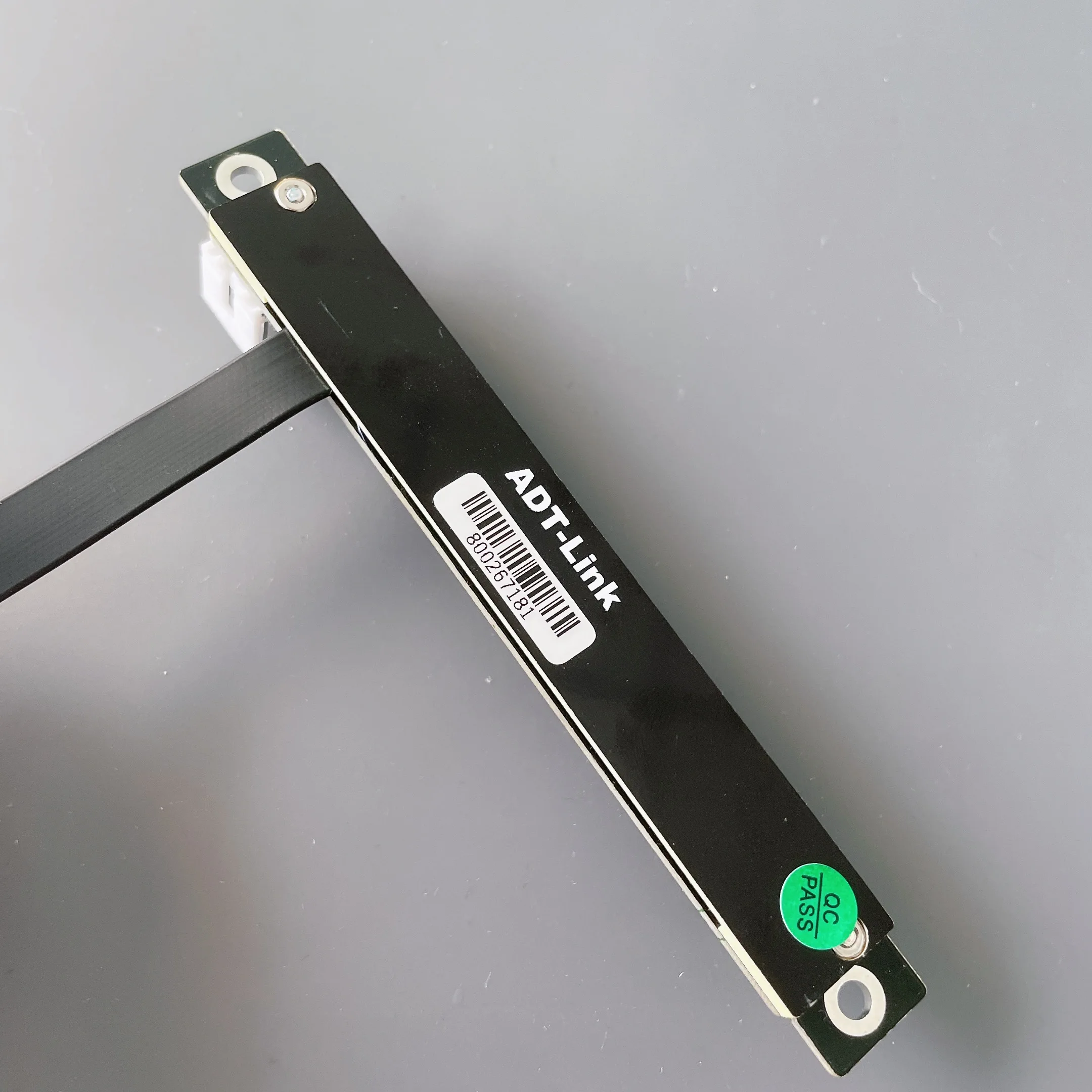

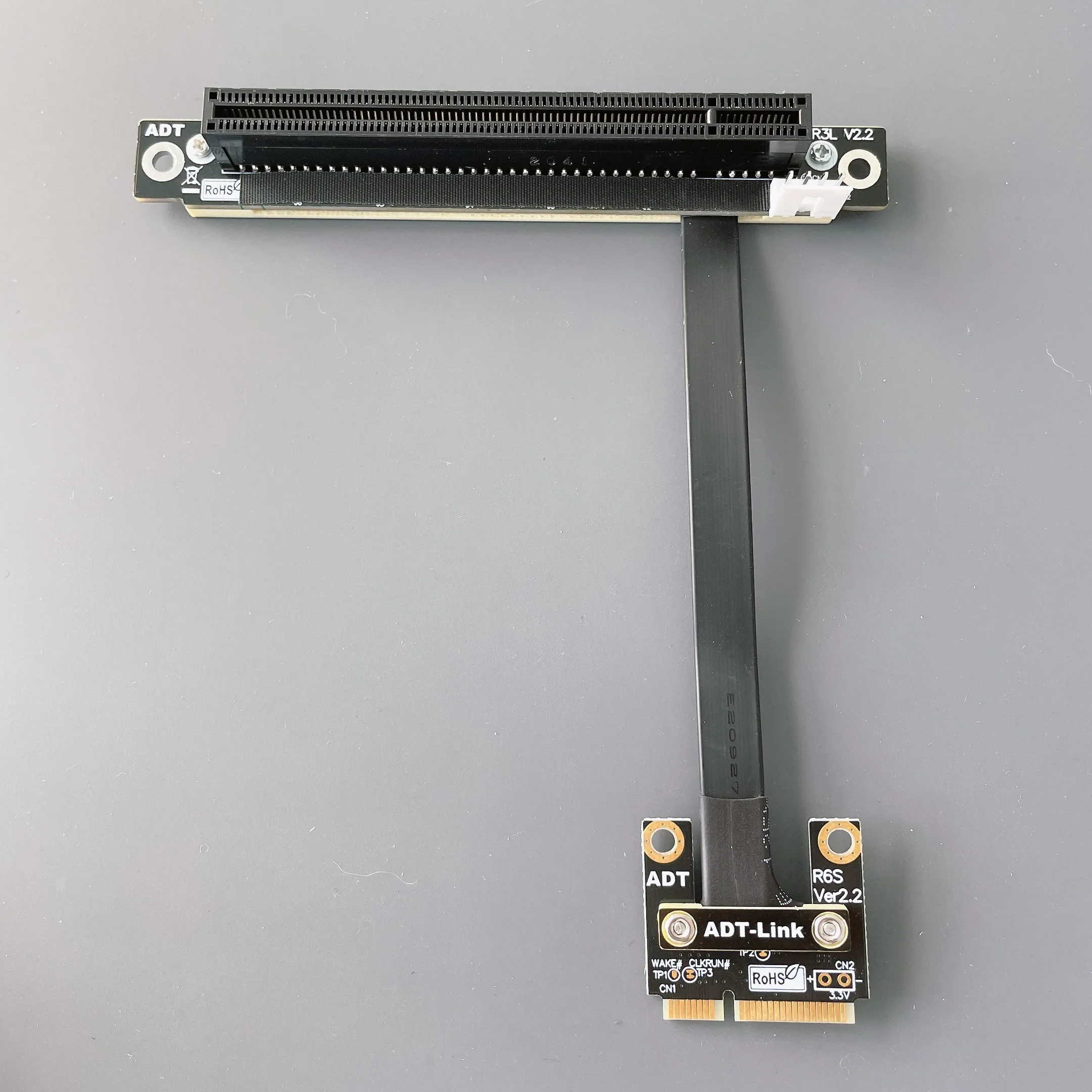

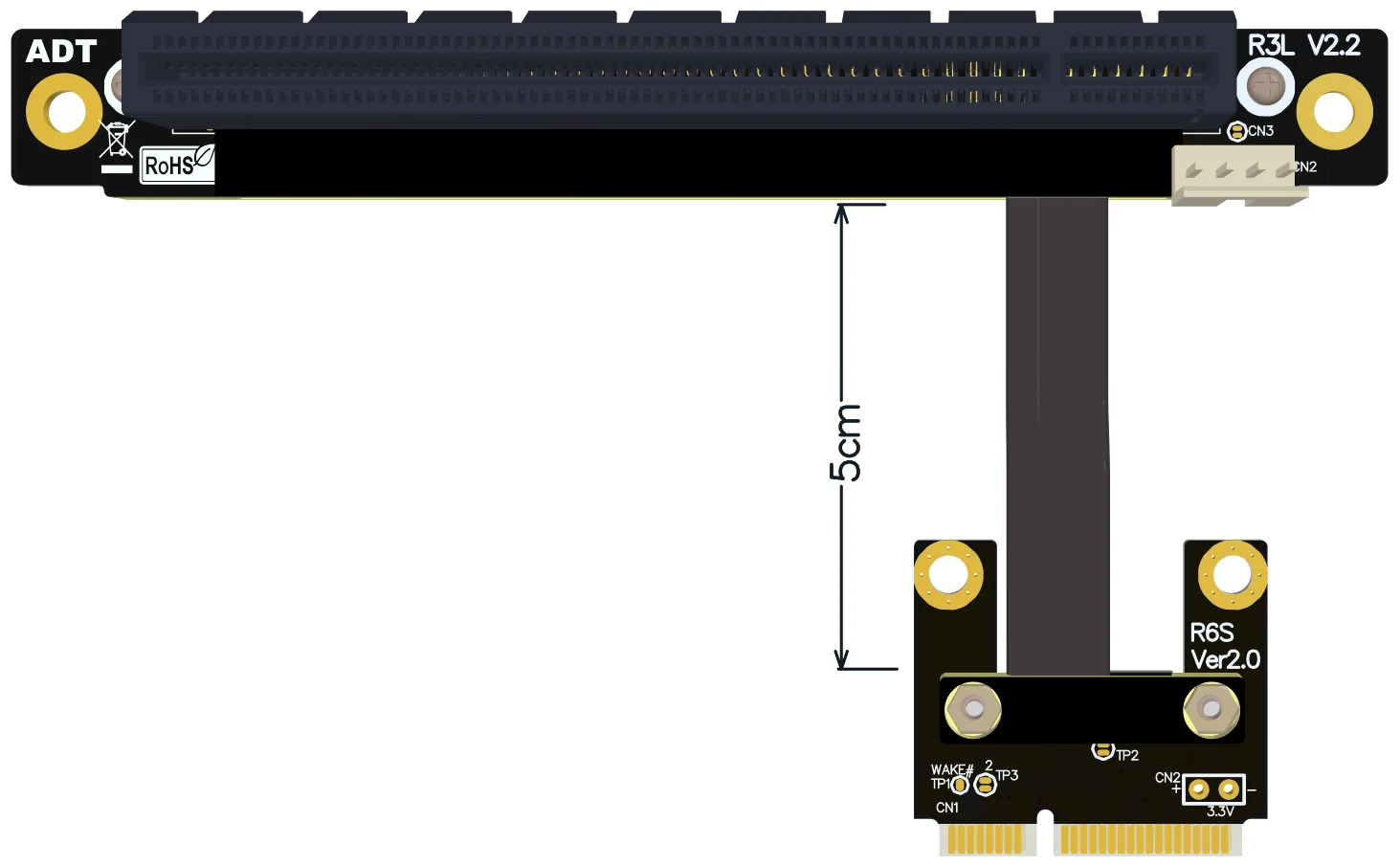

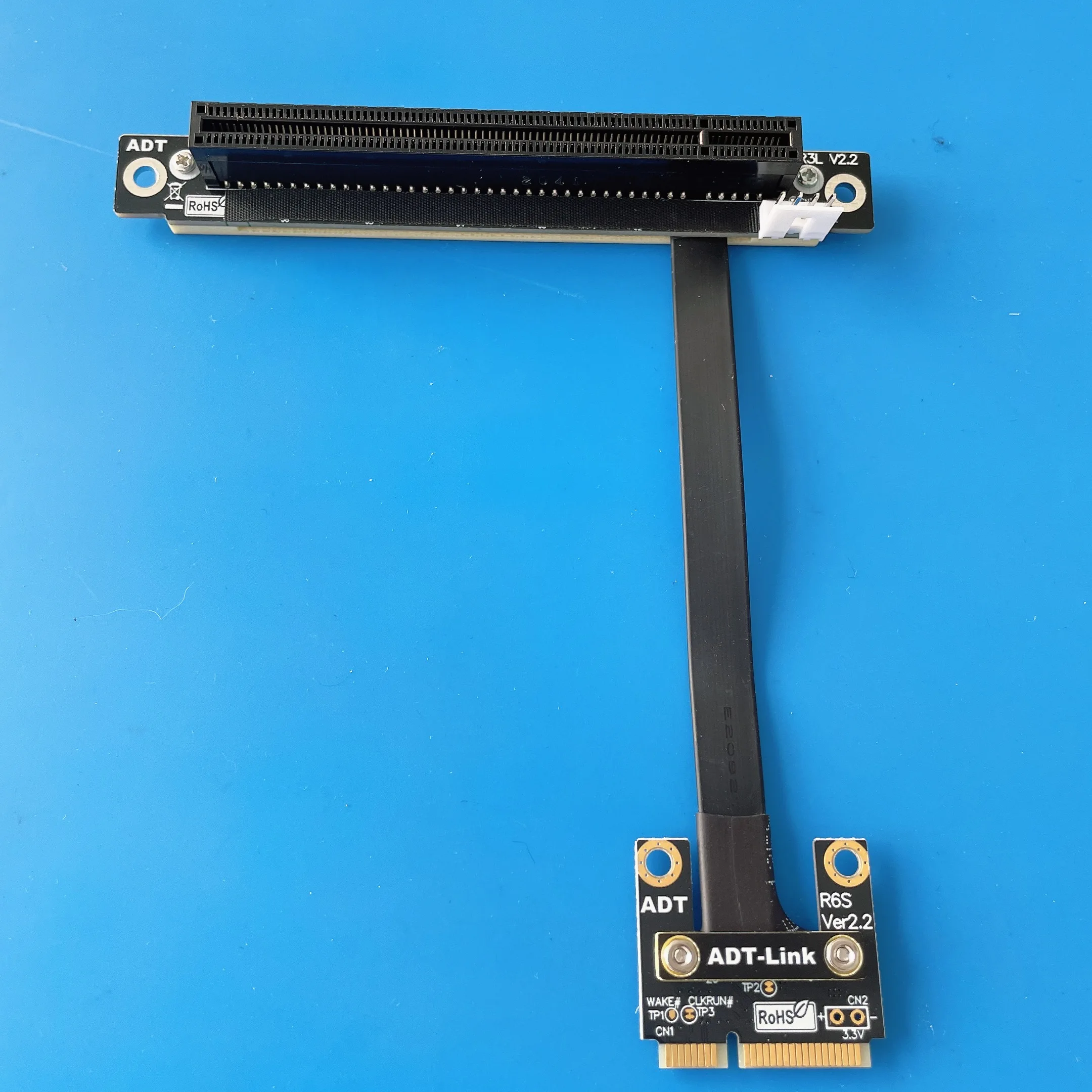

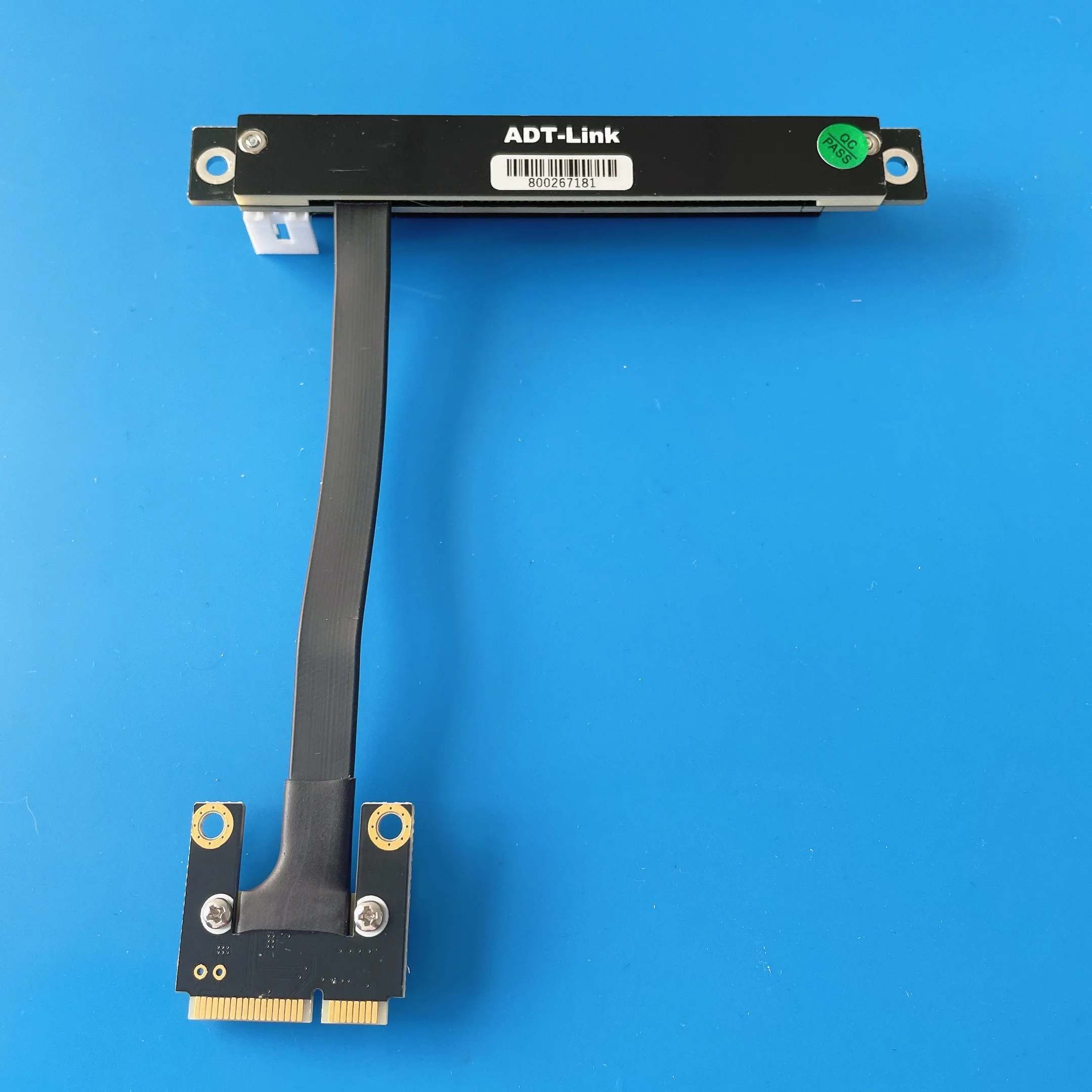

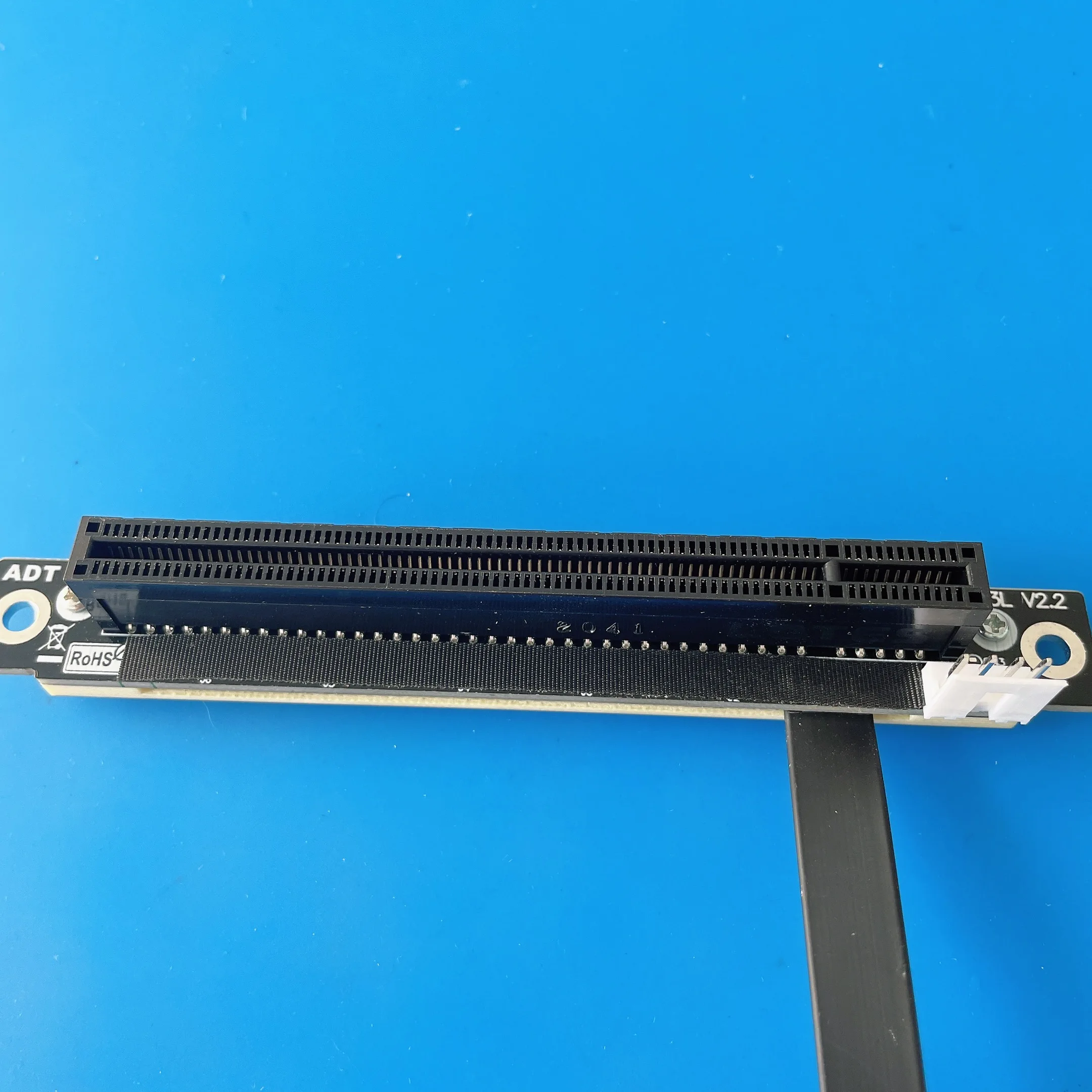

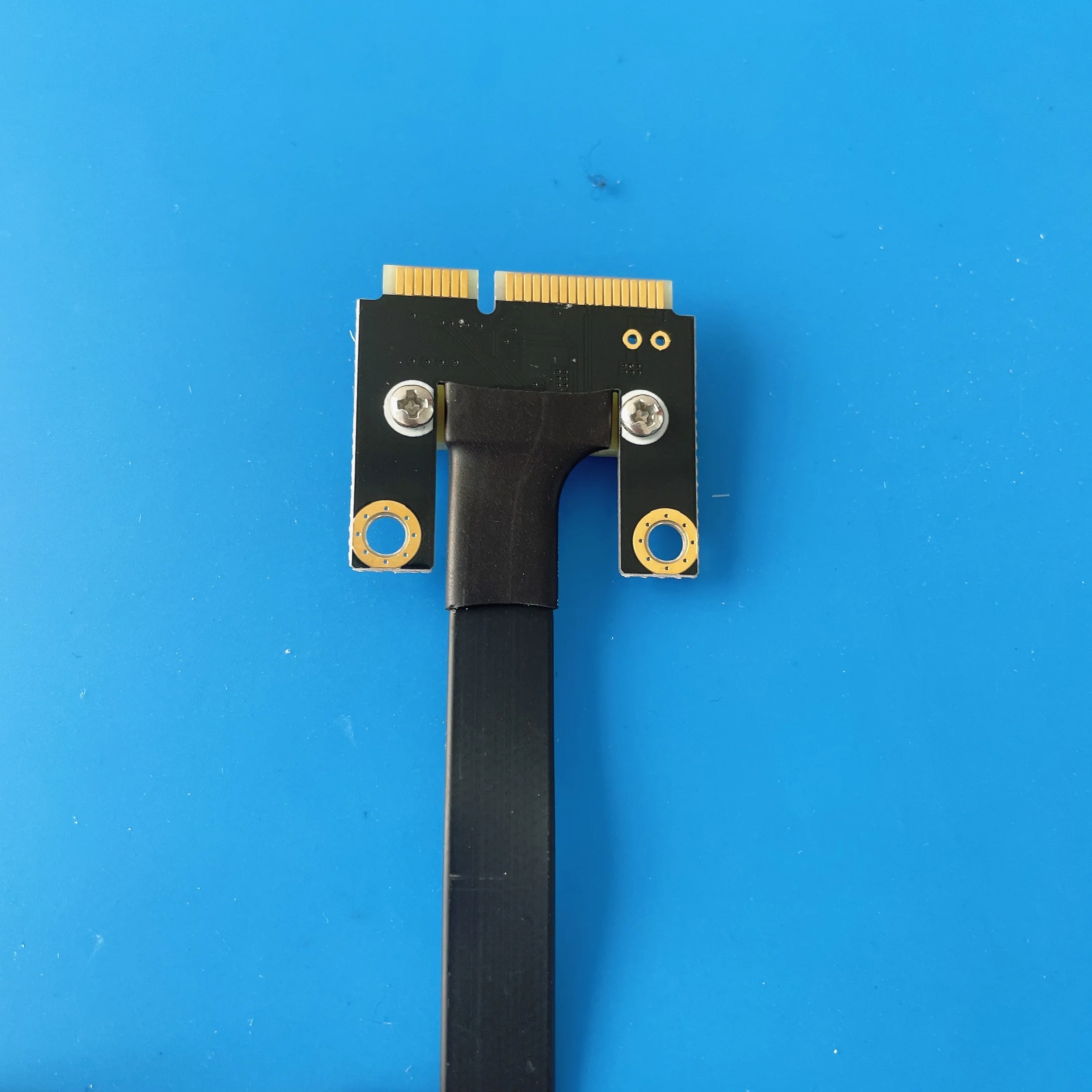

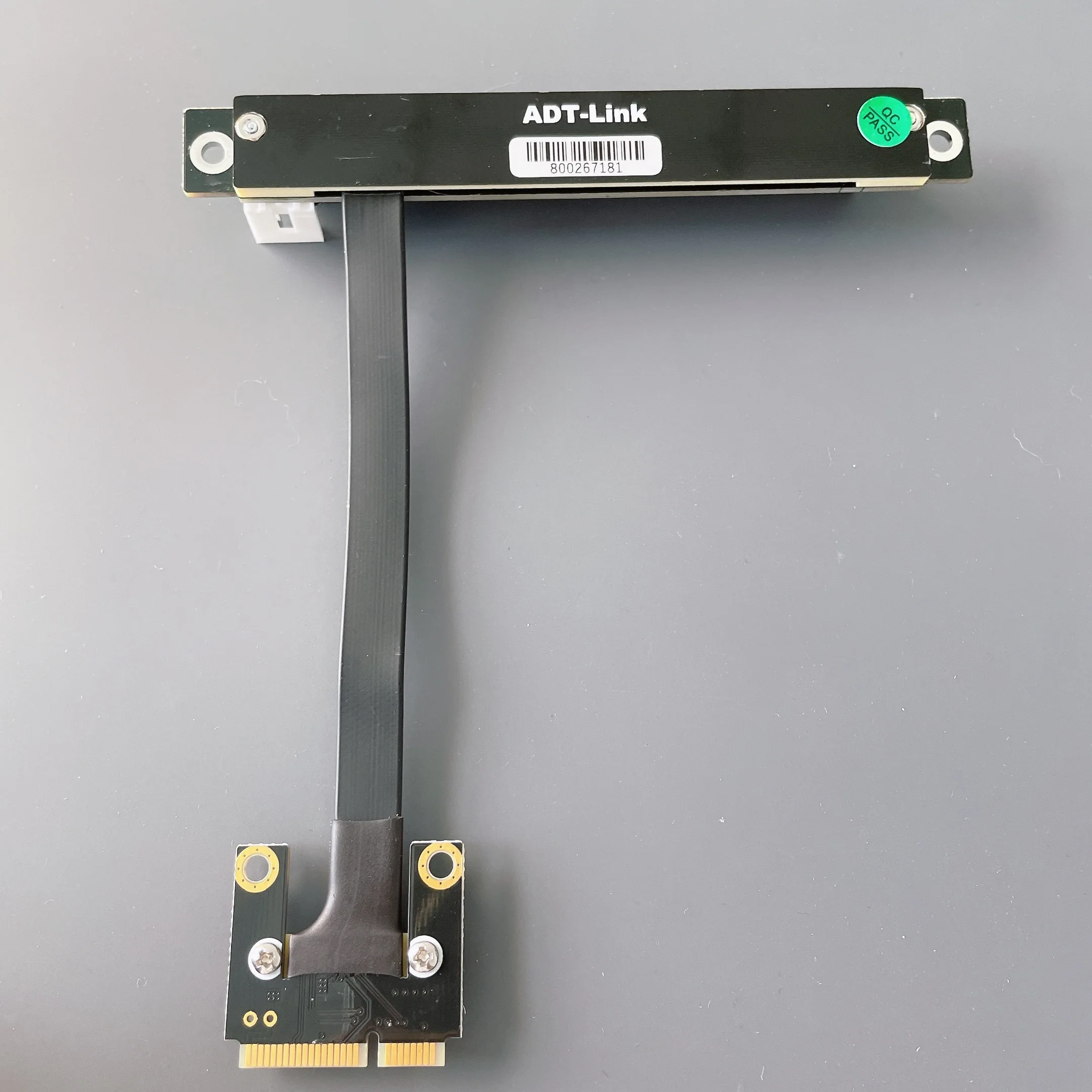

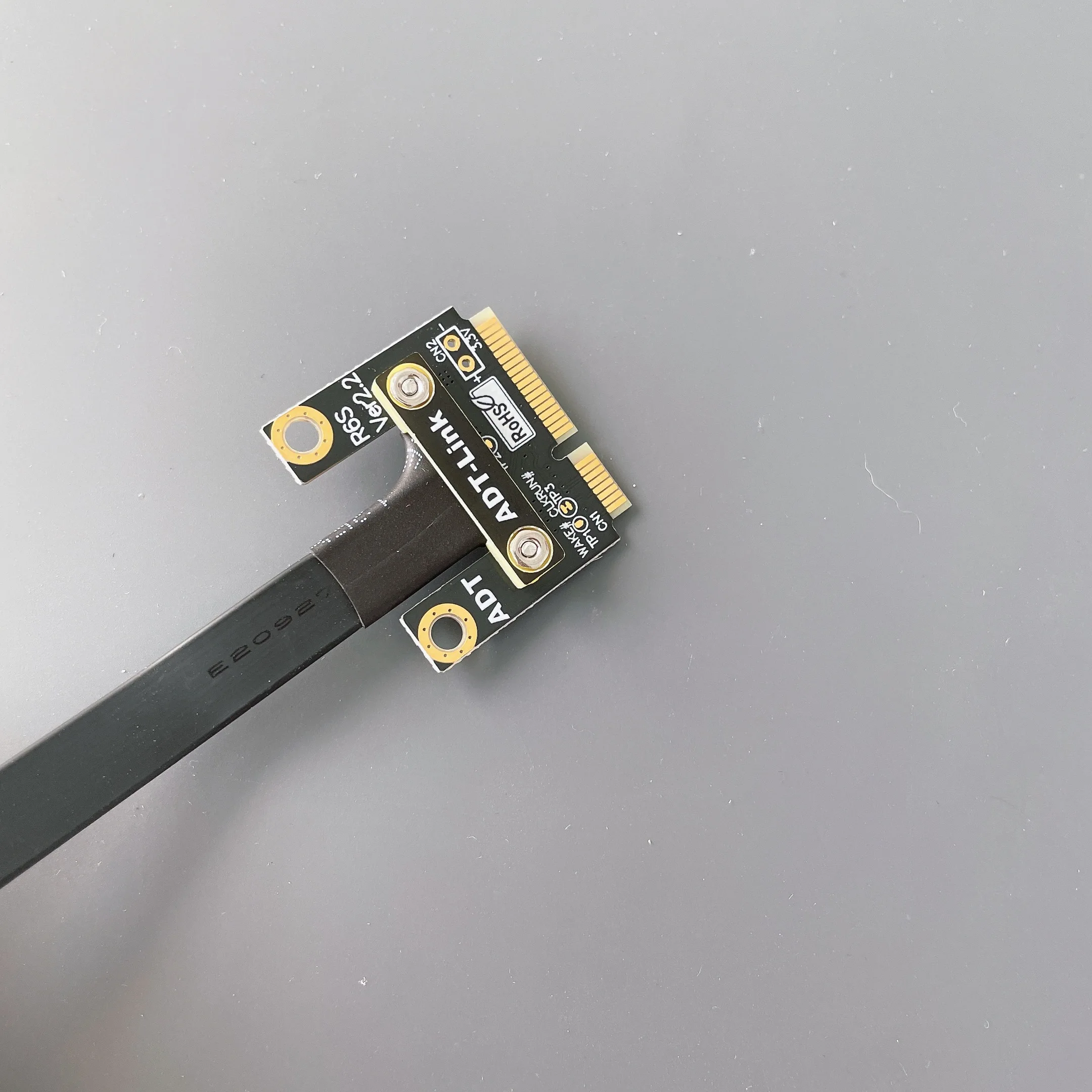

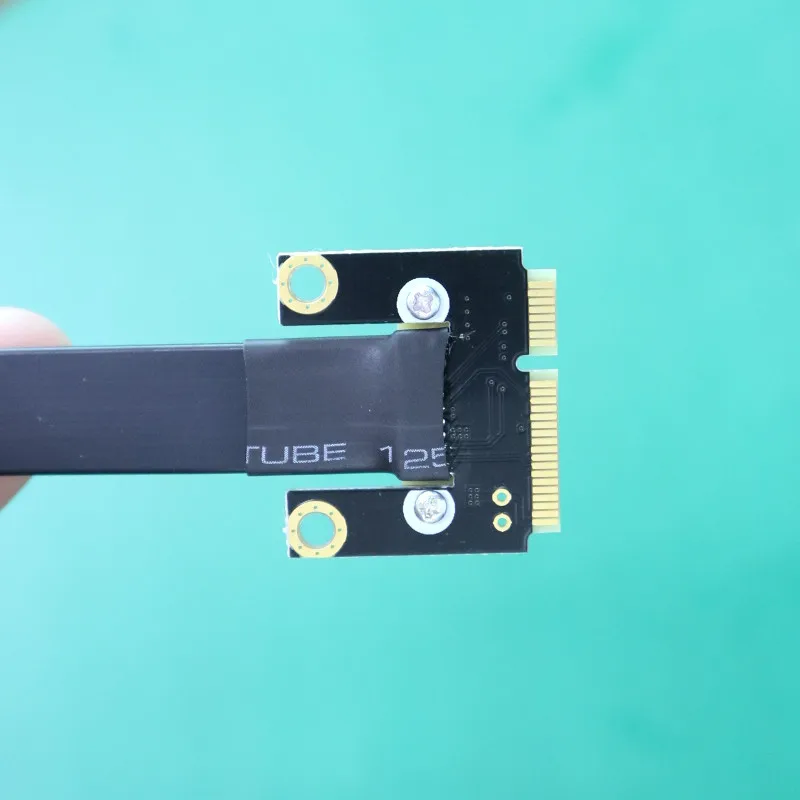

Imagen del producto:
Resumen de problemas técnicos
¿Cuál es la diferencia entre SF/SL/SR?
Solo la dirección del enchufe del conector es diferente.
SL: el conector PCIe y la placa PCB se mantienen en posición vertical a 90 grados
SF: conector PCIe y placa PCB horizontal 180 grados
SR: conector PCIe y placa PCB invertida 270 grados
Es necesario cambiar de bastidor de riel de media altura a de altura completa, comuníquese con el servicio al cliente
¿Necesita una fuente de alimentación externa?
El mini PCI-e en sí no tiene una capacidad de fuente de alimentación de 12V, por lo que se debe instalar una fuente de alimentación. Viene con un cable de alimentación SATA, que debe conectarse antes de que se pueda usar normalmente.
¿Cuál es el grosor del cable? ¿Es suave?
El grosor del cable de este producto es de solo 1,4mm, que es mucho más delgado que el de SATA de 2,0mm, por lo que el cable de este producto es incluso más suave que el cable SATA.
¿Cuál es la calidad del cable? ¿Hay algún blindaje?
Adoptando polímeros conductores de blindaje EMI, nuevos materiales para blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética de polímeros conductores para evitar emisiones de entrada o salida de frecuencia electromagnética, minimizar la interferencia y la degradación del rendimiento y reducir el peso del extensor.
Consideraciones de compra:
Al insertar cables, es importante reconocer la dirección y no insertarlos en la dirección incorrecta o fuera de posición para evitar quemar el equipo. Al insertar cables, Sujete primero el enchufe del equipo y luego Inserte el cable para evitar el uso de fuerza excesiva para romper los pines del enchufe.
Las capacidades de conducción de la señal y otras condiciones de varias placas base y dispositivos son diferentes. No se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas. Mientras un cable de extensión esté conectado, la señal se perderá. Por favor, no compre si lo solicita
Aquellos que no tienen capacidad de bricolaje y no pueden instalarse por sí mismos, no compren
Siempre que sea un cable adaptador, hay un problema de compatibilidad. Confirme usted mismo la compatibilidad entre su dispositivo y el sistema de la placa base. Si no está seguro, no compre.
Este producto solo es compatible con la interfaz mini PCI-E (mPCIe) y no es compatible con la interfaz mSATA. Confirme si su placa base tiene una interfaz mPCIe. Si no puede confirmar, no compre.
Se sabe que los ordenadores portátiles de dos marcas, HP Lenovo, tienen problemas de compatibilidad de la lista blanca del BIOS que pueden hacer que su tarjeta de red se vuelva inutilizable. Confirme usted mismo el problema de compatibilidad entre su ordenador portátil y su tarjeta de red. Si no puede confirmar, no compre.
Este producto solo es compatible con mPCIe WAN (WiFi) y no es compatible con la interfaz WWAN (3G).
Este producto tiene muchos problemas de compatibilidad y solo está disponible para la compra de profesionales de ingeniería. No se permite que otro personal lo compre.
Las tarjetas gráficas o placas base son dispositivos electrónicos que envejecerán y se oxidarán con el tiempo, y conectar los cables de extensión solo los hará más inestables. No se admiten dispositivos antiguos. Su dispositivo no es compatible durante más de tres años. No lo compre.
