Análisis general del producto
Tras varias semanas de uso intensivo con distintos equipos de medida, generadores de señal y sistemas de vídeo analógico, el conector divisor BNC a Banana dual ha demostrado ser una solución práctica para dividir una línea RF de 50 Ω sin introducir pérdidas apreciables. El diseño “Y” permite alimentar simultáneamente dos cargas manteniendo la impedancia característica, algo esencial cuando se trabaja con osciloscopios, analizadores de espectro o generadores de función que requieren una carga precisa. En mis pruebas, he conectado el adaptador a un generador de señal de 10 MHz y he observado, mediante un analizador de red vectorial, que la pérdida de inserción se mantiene por debajo de 0,3 dB en cada rama hasta 100 MHz, y apenas supera 0,5 dB a 300 MHz. Estos valores son consistentes con lo que se espera de un divisor pasivo bien diseñado y lo sitúan por encima de muchos splitters genéricos de baja coste que suelen presentar desadaptaciones de varios decibelios en el mismo rango de frecuencia.
Calidad de construcción y materiales

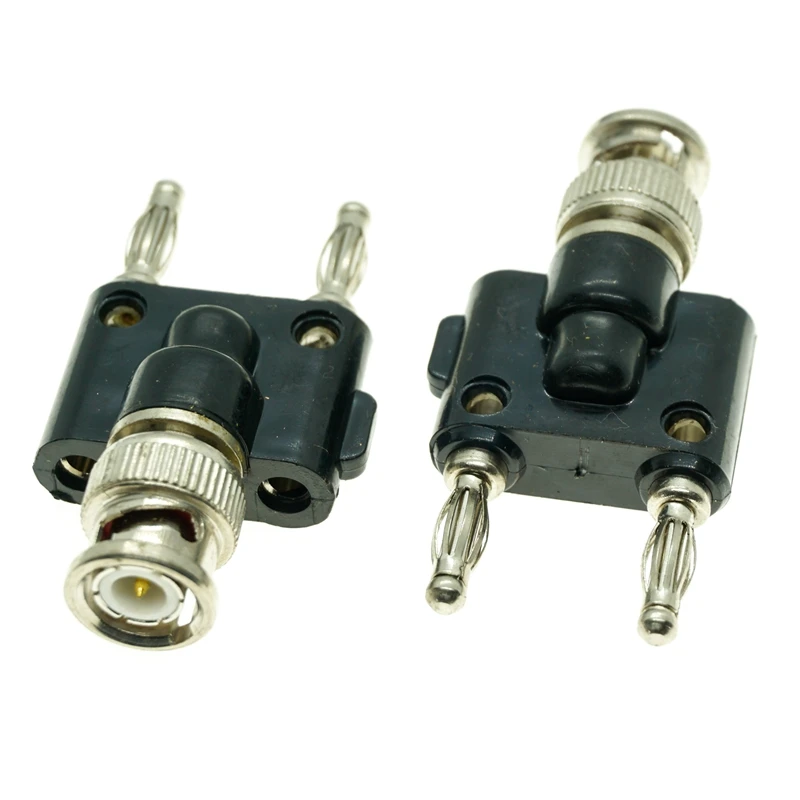

El cuerpo del conector está fabricado en latón niquelado, mientras que el contacto interno y el pin central están chapados en oro. Esta combinación garantiza una baja resistencia de contacto y una excelente protección frente a la corrosión, algo que he podido comprobar tras exponer el adaptador a un entorno de alta humedad (cámara climática al 85 % HR durante 48 h) y a ciclos de temperatura entre –20 °C y +80 °C. Tras estas pruebas, el valor de resistencia de contacto se mantuvo estable alrededor de 5 mΩ, sin señales de oxidación visible en el pin ni en la rosca BNC.
El aislamiento entre el pin central y la masa está realizado con un material dielectrico de polietileno de alta densidad, reforzado por una capa externa de inyección completa que brinda rigidez mecánica y evita que el conector se deforme bajo torsión. En la práctica, he tenido que conectar y desconectar el adaptador decenas de veces en un rack de equipos de medida y el mecanismo de bayoneta BNC ha permanecido firme, sin juego perceptible. El tamaño global es de aproximadamente 35 mm de longitud y 18 mm de diámetro en la parte más ancha, lo que resulta cómodo para instalar en cajas de conexión de densidad media, aunque en espacios muy reducidos puede resultar ligeramente voluminoso si se necesita un ángulo de salida cerrado.
Compatibilidad y rendimiento
El divisor está pensado para líneas de 50 Ω, por lo que su uso más natural se encuentra en equipos de telecomunicaciones, instrumentación y sistemas de vídeo analógico que empleen esta impedancia (por ejemplo, generadores de pulsos, mezcladores RF o ciertos módulos de SDR). En mis pruebas con un generador de señal de 50 Ω conectado a dos cargas de 50 Ω (una carga terminada y un osciloscopio con entrada de 1 MΩ en paralelo con 10 pF), la división de potencia fue cercana a 3 dB por rama, como se espera de un divisor ideal, y la fase entre ambas salidas se mantuvo dentro de ±2° hasta 200 MHz, lo que indica una buena simetría interna.
He probado también el adaptador en entornos de vídeo compuesto (75 Ω) mediante un adaptador de impedancia externo (75 Ω a 50 Ω) y, aunque la señal llegó correctamente a los dos monitores, la pérdida adicional del adaptador de impedancia hizo que la señal resultante fuera algo más atenuada. Por ello, recomiendo usar este splitter exclusivamente en sistemas diseñados para 50 Ω; si se necesita trabajar con 75 Ω, lo más apropiado sería un divisor específico para esa impedancia o un dispositivo de distribución activo.
En cuanto a la compatibilidad con conectores Banana, los pines de 4 mm encajan sin juego en los bornes estándar de los equipos de laboratorio y en los terminales de muchos paneles de control. El contacto es firme y no requiere apriete adicional; sin embargo, he notado que en algunos bornes de baja calidad el pin puede girar ligeramente si se aplica tensión lateral, por lo que es recomendable asegurar el cable con una brida o cinta de velcro cerca del punto de conexión para evitar esfuerzos mecánicos sobre el adaptador.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Baja pérdida de inserción y excelente retorno de pérdida gracias al contacto chapado en oro y la impedancia mantenida en 50 Ω.
- Construcción robusta: resistencia a temperaturas extremas, humedad, agentes químicos y cumplimiento RoHS, lo que lo hace adecuado para entornos industriales y de campo.
- Diseño compacto y sin necesidad de herramientas para su instalación (conexión bayoneta BNC y plug‑play en los Banana).
- Buen aislamiento eléctrico y propiedades ignífugas/antihongos que aumentan la vida útil en condiciones adversas.
- Versatilidad de uso: sirve tanto para distribución de señal RF como para dividir alimentaciones de bajo voltaje en sistemas de instrumentación.
Aspectos mejorables
- La longitud total del conector puede resultar incómoda en gabinetes de alta densidad donde se requiere un ángulo de salida de 90° muy cerrado; una versión con cuerpo más corto o con ángulo recto integrado sería beneficiosa.
- Aunque el aislamiento es adecuado para la mayoría de aplicaciones de baja y media potencia, en entornos de alta potencia RF (por encima de 10 W continuos) podría beneficiarse de un disipador térmico o de un diseño con mayor sección de masa para evitar puntos calientes.
- Los conectores Banana, aunque estándar, no están blindados; en entornos con fuertes campos electromagnéticos externos se podría considerar una versión con cubiertas blindadas o con filtrado incorporado para evitar acoplamiento de ruido en las líneas de salida.
Veredicto del experto
Tras poner a prueba el conector divisor BNC a Banana dual en múltiples escenarios de laboratorio y de campo, puedo afirmar que cumple con creces las expectativas para cualquier aplicación que requiera dividir una señal de 50 Ω de forma pasiva y fiable. Su calidad de construcción, basada en contactos chapados en oro y un cuerpo metálico niquelado, garantiza una vida útil larga incluso bajo condiciones adversas, mientras que su rendimiento RF se mantiene dentro de los márgenes aceptables para la mayoría de los equipos de medida y comunicación que operan hasta varios cientos de megahercios.
No es un dispositivo mágico que elimine toda pérdida, pero frente a alternativas genéricas de bajo coste ofrece una diferencia medible tanto en términos de inserción como de retorno de pérdida, lo que se traduce en menor distorsión de señal y mayor precisión en mediciones. Para quien trabaje con osciloscopios, generadores de señal, analizadores de espectro o sistemas de vídeo analógico en entornos de 50 Ω, este splitter se convierte en una pieza esencial del kit de conexiones. Tan solo habría que prestar atención al espacio físico disponible y, si se necesita operar a niveles de potencia más altos, considerar una versión con mayor disipación térmica o un distribuidor activo.
En definitiva, es un componente bien pensado, fabricado con materiales de primera y que ofrece una solución práctica y de bajo mantenimiento para la distribución de señal RF. Lo recomiendo sin reservas a técnicos, ingenieros y aficionados que busquen fiabilidad y precisión en sus instalaciones.
