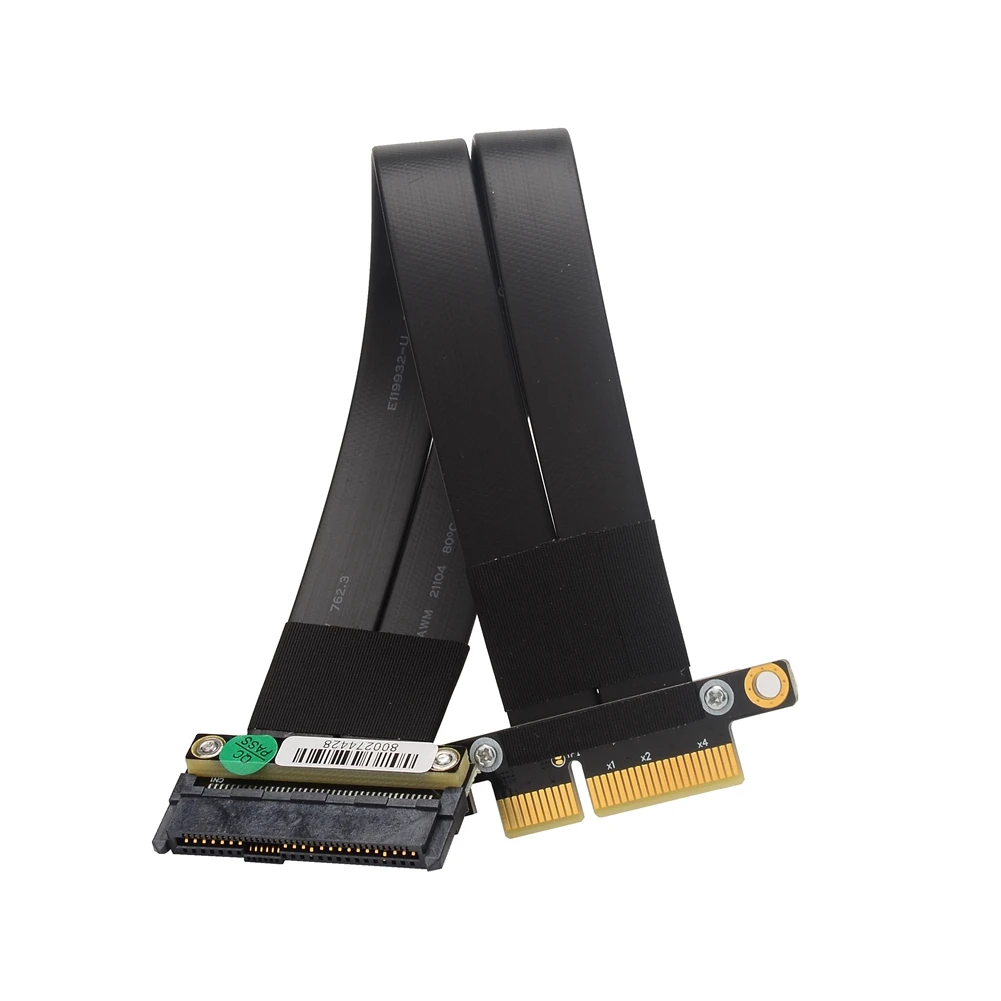

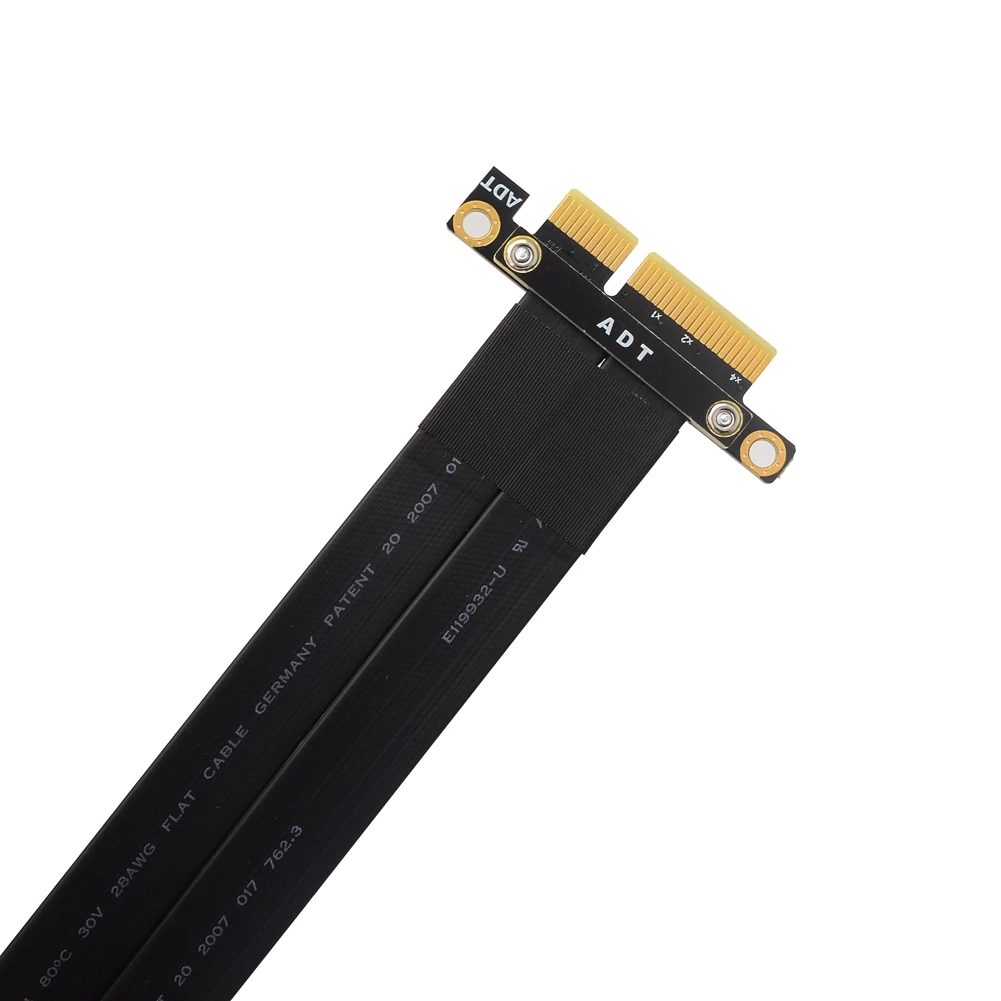

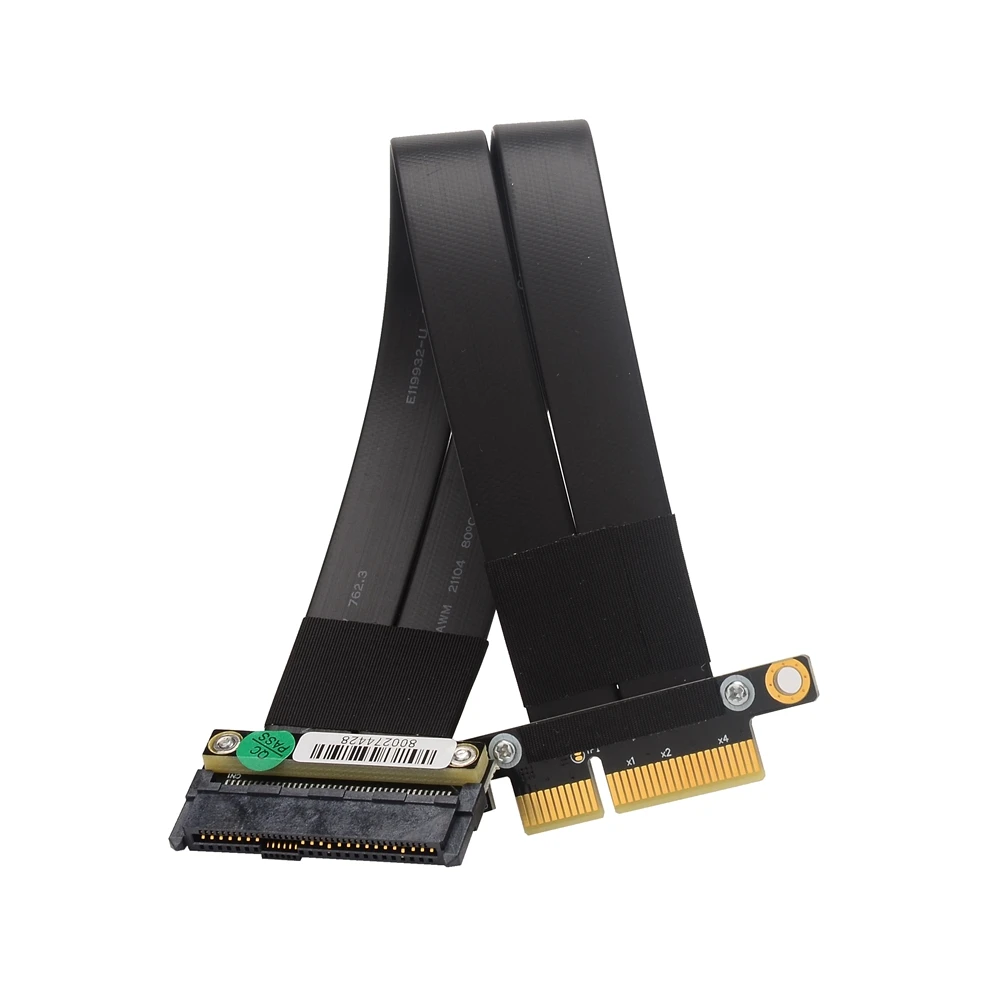

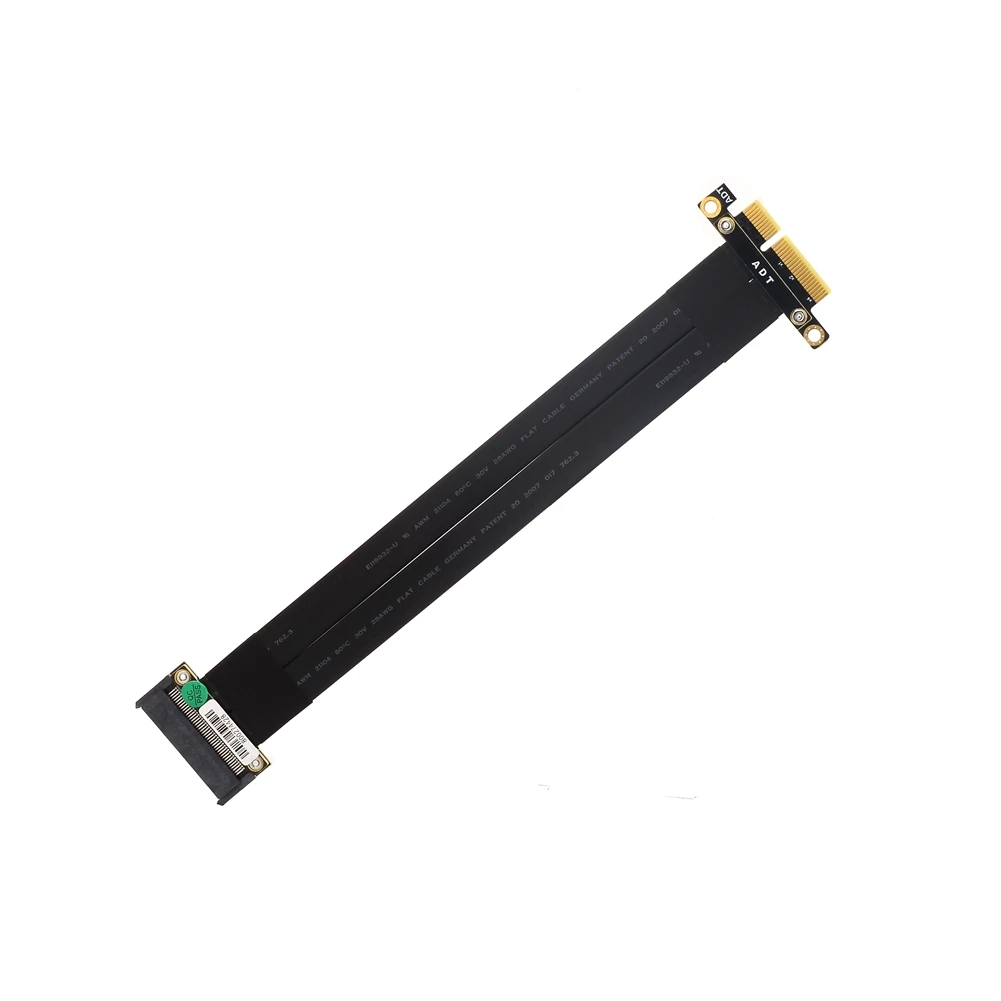

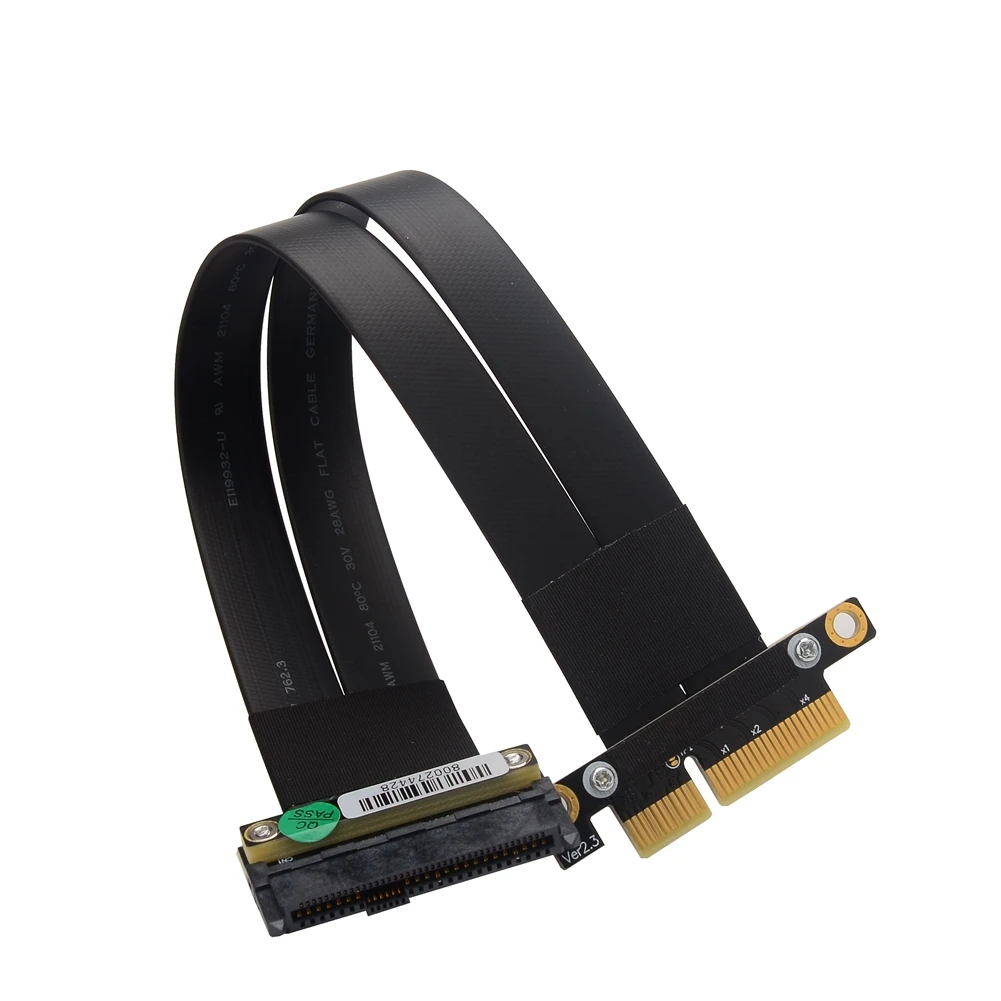

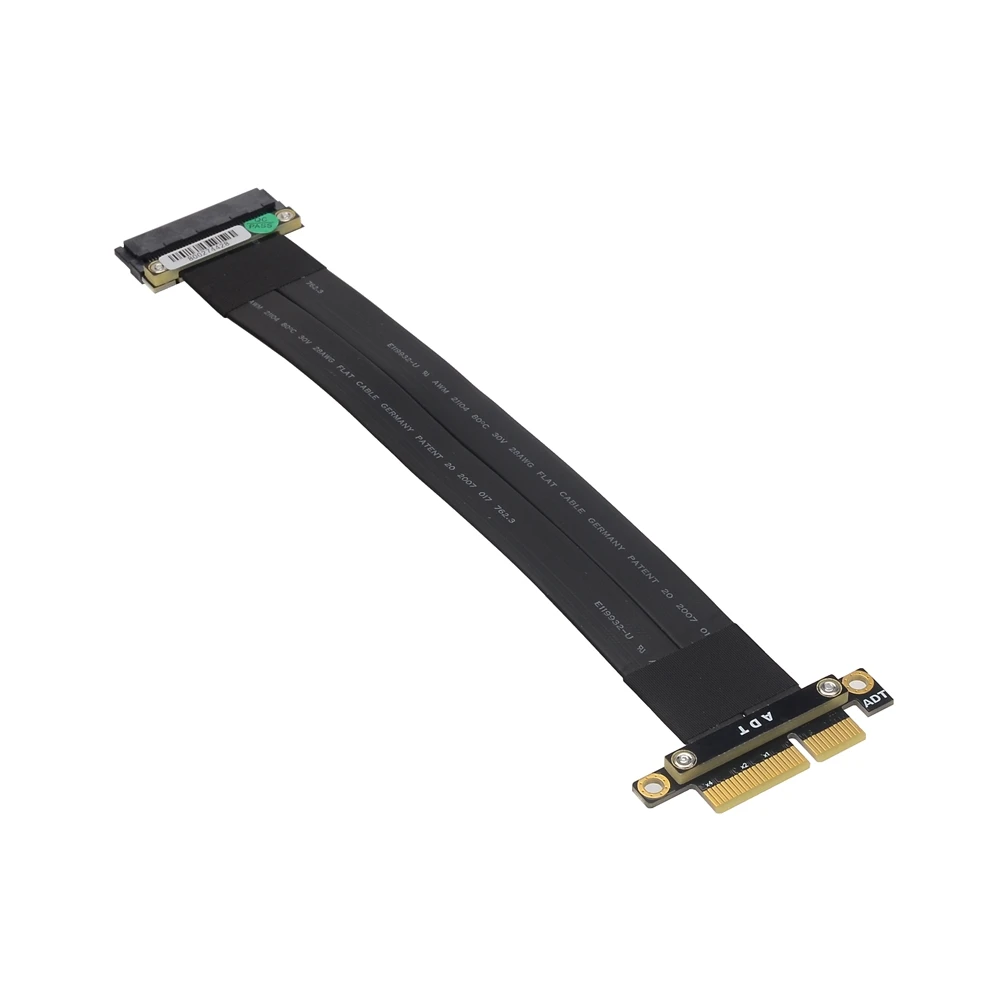

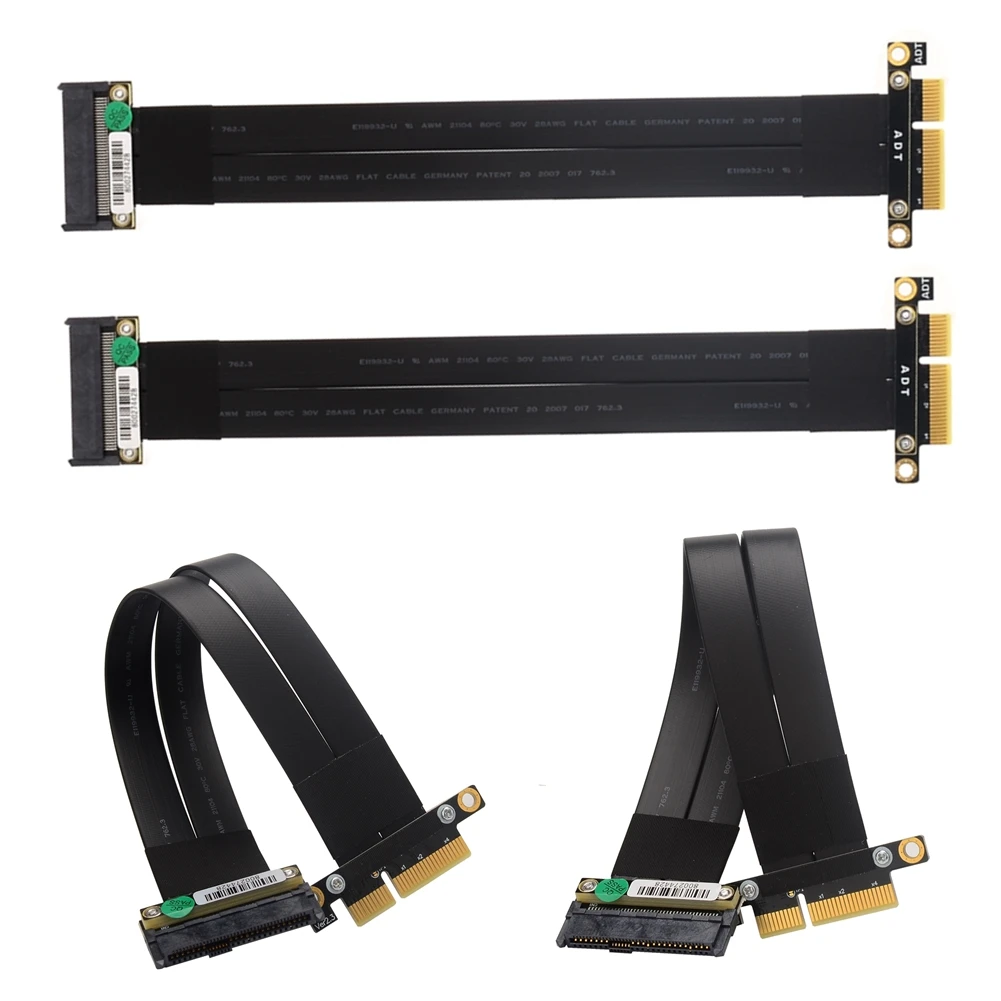

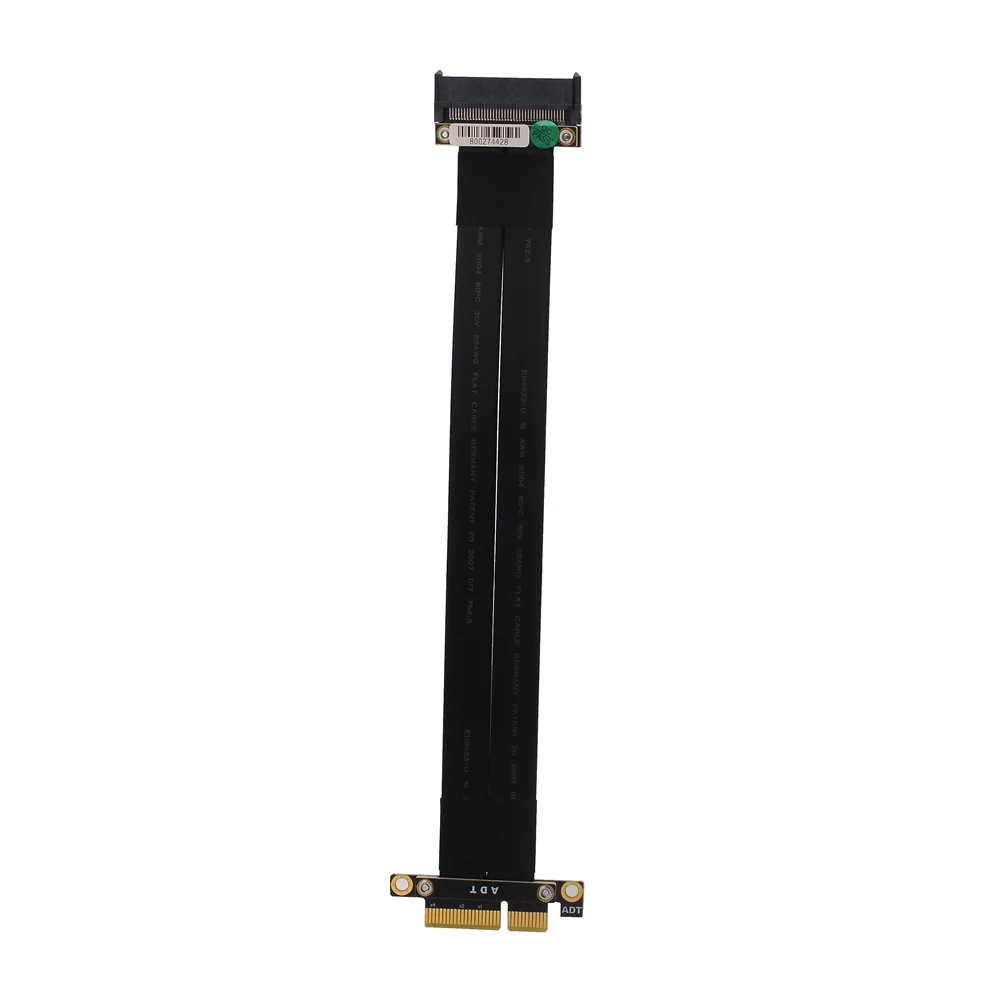

Cable de extensión ADT-Link PCI Express 3,0x4 a U.2 ()
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe x4 a U.2
Modelo del producto: R27SF
Velocidad de transferencia: PCIe3.0 x4 velocidad completa, 32G/bps (máx.)
Longitud del cable: 3 ~ 100 cm, la longitud se puede personalizar
Aplicación: Extensión PCIe X4 a U.2 (SFF8639)

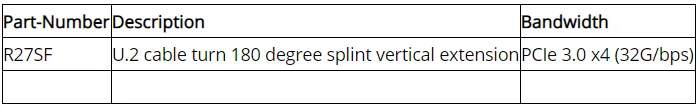

Descripción del número de pieza de la serie ADT R27:
Descripción de la longitud del cable:

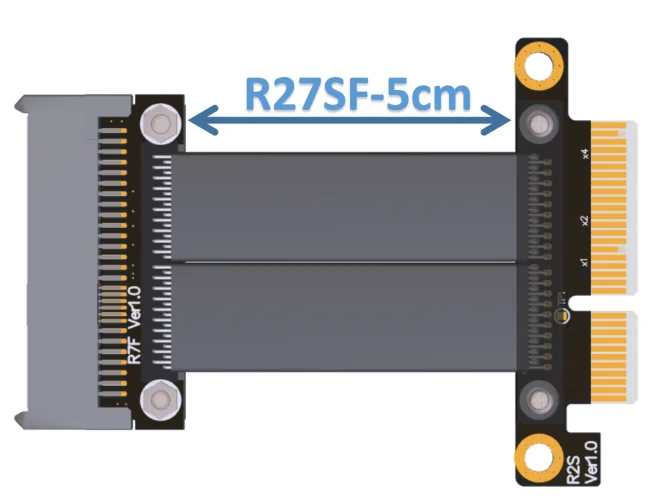

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la siguiente figura.
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
¿Cuál es la diferencia entre el cable adaptador de la interfaz PCIE y el cable adaptador de la interfaz M.2?
El mismo es el cable adaptador U.2 SSD, la diferencia es la forma de la interfaz. Elija el producto adecuado según el espacio interno de su funda
Consulte la siguiente imagen esquemática. La parte superior de la caja amarilla es PCIEx4 (insertada en la ranura PCIex16), y la parte inferior es la interfaz M.2.
¿Por qué la longitud del cable de extensión no puede ser demasiado larga? ¿Es posible si quiero pedir un cable de más de 1 metro?
Cuanto más corto sea el cable, mejor será la señal y cuanto más largo sea el cable, más evidente será la atenuación de la señal, la interferencia de la señal y el retraso de la señal. Nuestros ingenieros pasaron un año probando varios cables y finalmente lograron una baja impedancia y antiinterferencias. La prueba real puede funcionar a alta velocidad por debajo de 60 cm, y la señal se atenuará si supera los 70 cm. Si desea ejecutar en una línea de 1 metro, debe forzar la BIOS de la placa base para configurar PCIe 1,0 o 2,0 de baja velocidad para que funcionen normalmente. Pero tenga en cuenta que varias condiciones son diferentes, y la línea por encima de 1 metro todavía tiene una alta tasa de fallas.
Sugerencia: Elija una longitud de cable adecuada y configure la BIOS para que se ralentice adecuadamente
¿Se puede personalizar la longitud de la línea?
Podemos procesar hilo de 3 cm a 1 metro en nuestra tienda.
¿La placa base BIOS no reconoce el SSD? ¿La solución?
La BIOS de la placa base es demasiado antigua, la BIOS antigua no es compatible con NVMe y no se ha actualizado a la nueva.
Sugerencia: Las placas base de la serie Z97, H97, X99, B150, Z170 son compatibles con NVNMe, vaya al sitio web oficial de la placa base para descargar y actualizar la nueva versión de la BIOS,
La BIOS de las placas base de las series Z97, H97, Z99, X99 debe actualizarse para admitir NVMe SSD. Para obtener más detalles, vaya al sitio web del fabricante de la placa base para verificar si el modelo de placa base es compatible con el protocolo de comunicación NVMe.
Para admitir Black Apple, utiliza OS X 10.10.3 o posterior.
