Descripción

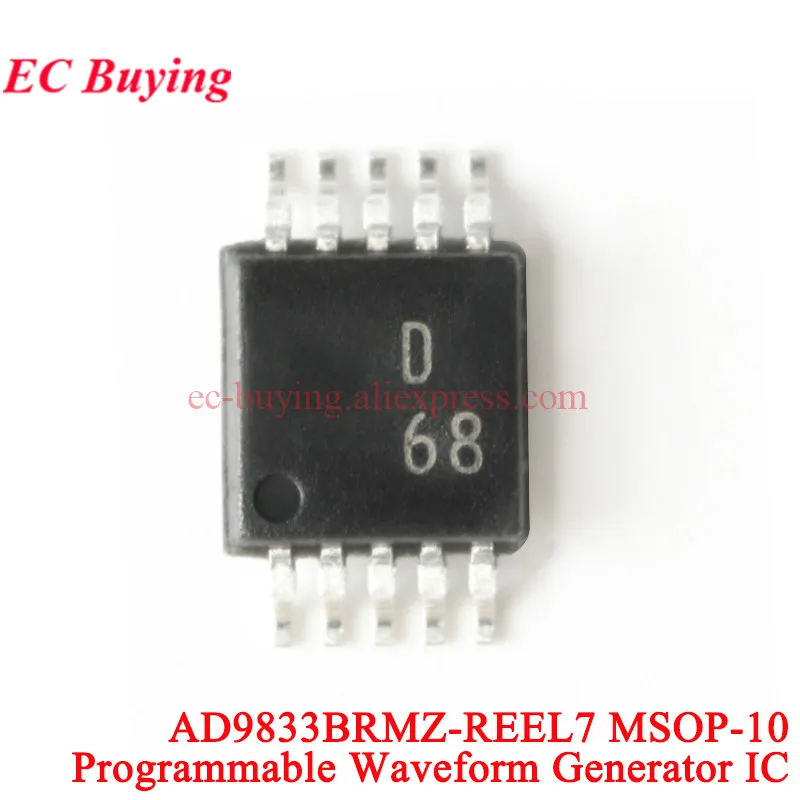

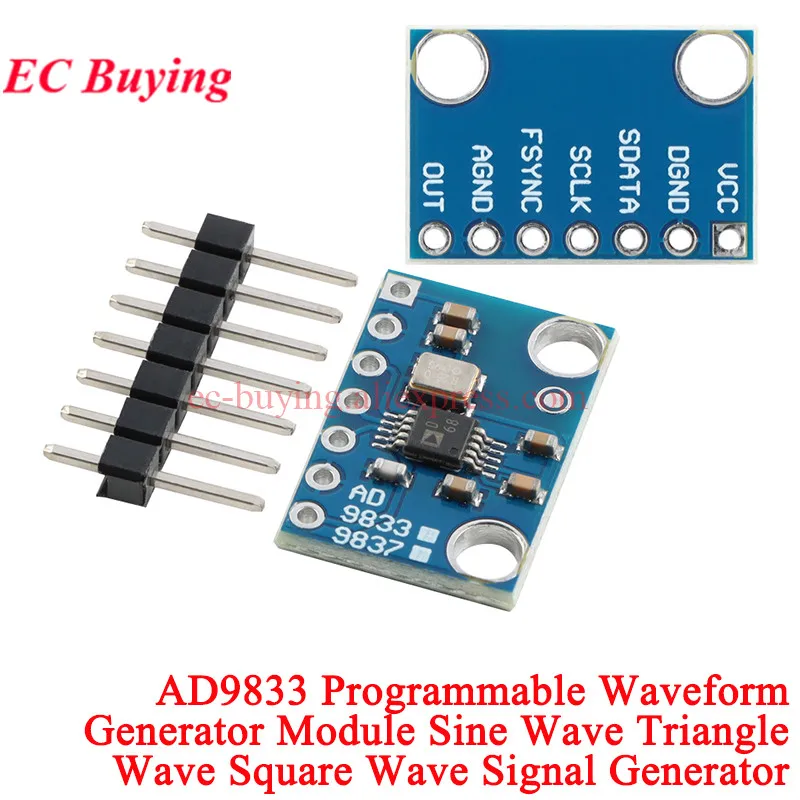

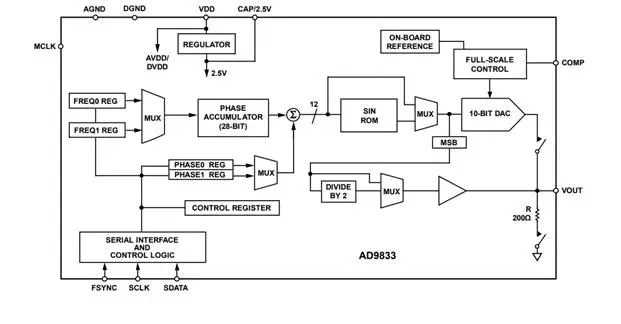

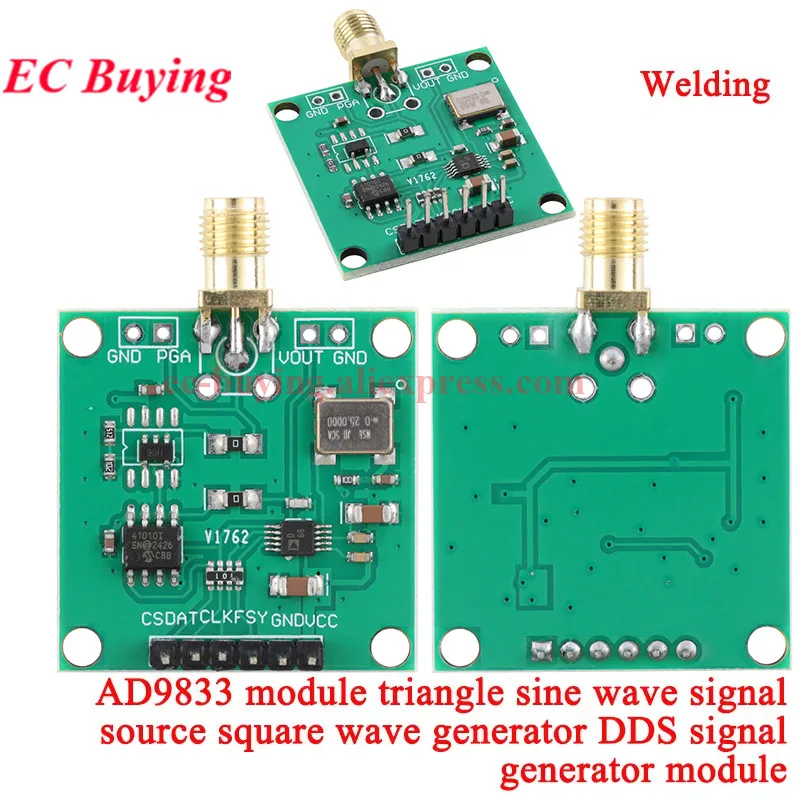

El AD9833 es un generador de formas de onda programable de baja potencia que produce salidas de onda sinusoidal, triangular y cuadrada.Se requieren generadores de forma de onda para varios tipos de aplicaciones de detección, excitación de señal y reflectometría de dominio del tiempo (TDR).La frecuencia y la fase de salida se pueden programar mediante software para un fácil ajuste.No se requieren componentes externos.El registro de frecuencia es de 28 bits: se puede lograr una resolución de 0,1 Hz a una frecuencia de reloj de 25 MHz y una resolución de 0,004 Hz a una frecuencia de reloj de 1 MHz.El AD9833 escribe datos a través de una interfaz serie de tres hilos.La interfaz serie funciona a velocidades de reloj de hasta 40 MHz y es compatible con los estándares DSP y microcontroladores.El dispositivo funciona desde una fuente de 2,3 V hasta 5,5 V.El AD9833 tiene una función de ahorro de energía.Esta característica permite minimizar la energía apagando partes no utilizadas del dispositivo.Por ejemplo, el DAC se puede apagar cuando se genera la salida del reloj.
Frecuencia y fase programables digitalmente
Consumo de energía: 12,65 mW (a 3 V)
Rango de frecuencia de salida: 0 MHz a 12,5 MHz
Resolución de 28 bits: 0,1 Hz (reloj de referencia de 25 MHz)
Salida de onda sinusoidal/onda triangular/onda cuadrada
Fuente de alimentación de 2,3 V a 5,5 V
No se requieren componentes externos
Interfaz SPI de 3 hilos
Rango de temperatura extendido: -40°C a +105°C
Opción de ahorro de energía
Tasa de actualización: 25MSPS
Voltaje máximo de salida: 0,65 V
Tensión mínima de salida: 38mV

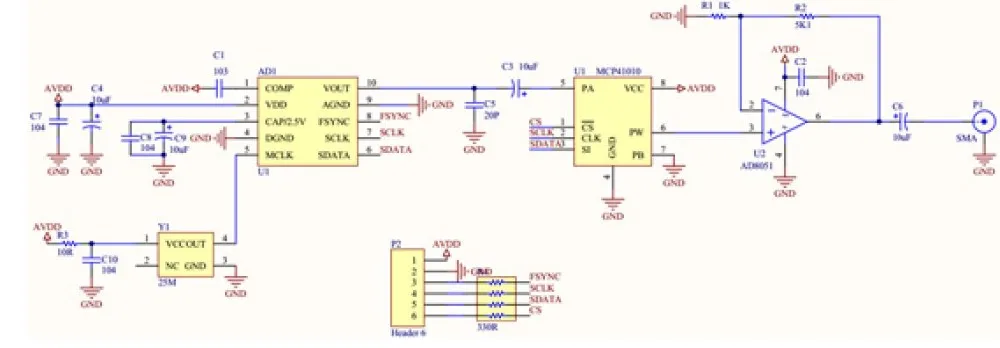

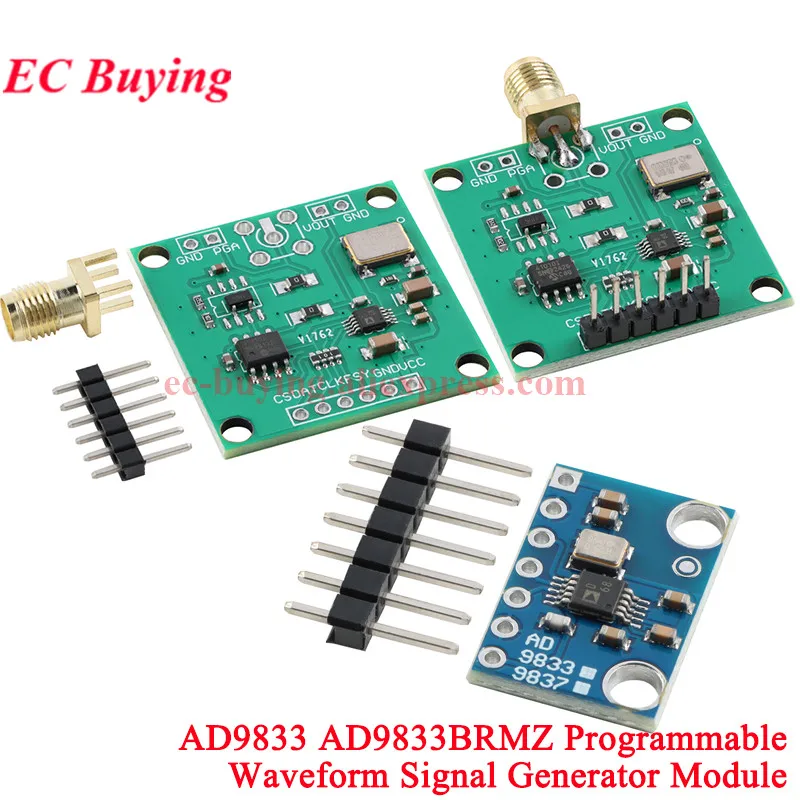

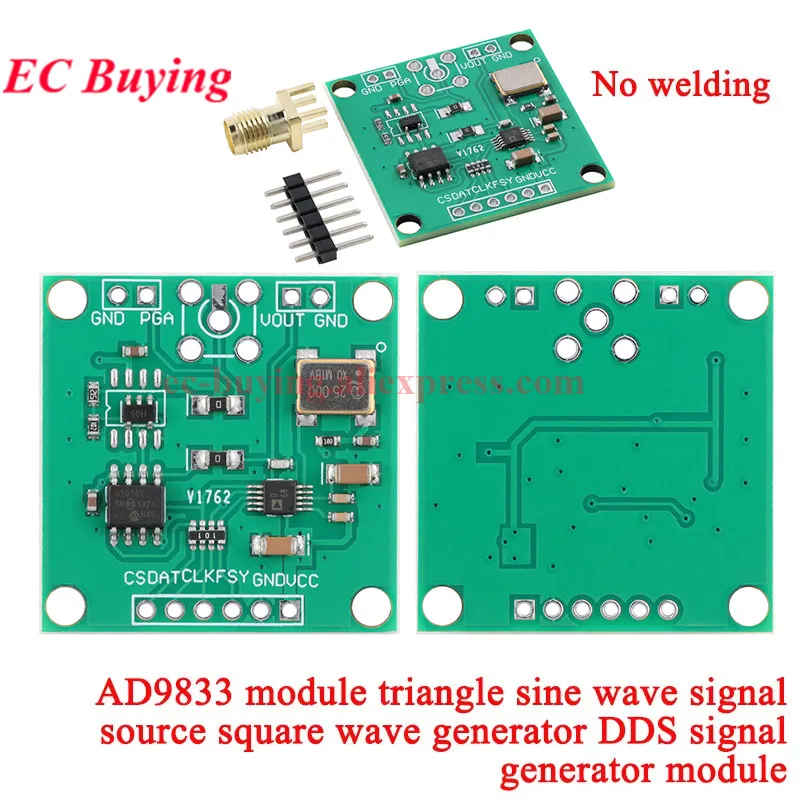

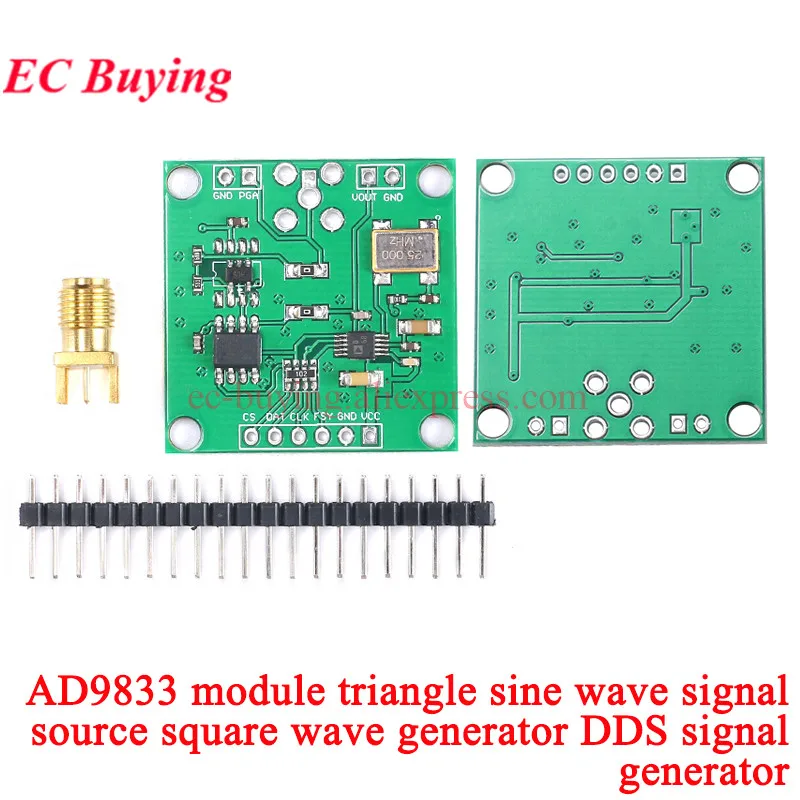

La MCU necesita enviar datos de frecuencia y forma de onda al AD9833 y enviar datos de amplitud al potenciómetro digital MCP41010.El AD9833 y MCP41010 utilizan un puerto de datos y un puerto de reloj comunes, pero con su propio chip seleccionado.Esto sólo requiere 4 E/S del microcontrolador.El amplificador operacional de alta velocidad AD9850 amplifica la señal de salida 5 veces.El módulo separa la señal VOUT original del AD9833 y la señal amplificada PGA para un uso conveniente por parte del cliente.

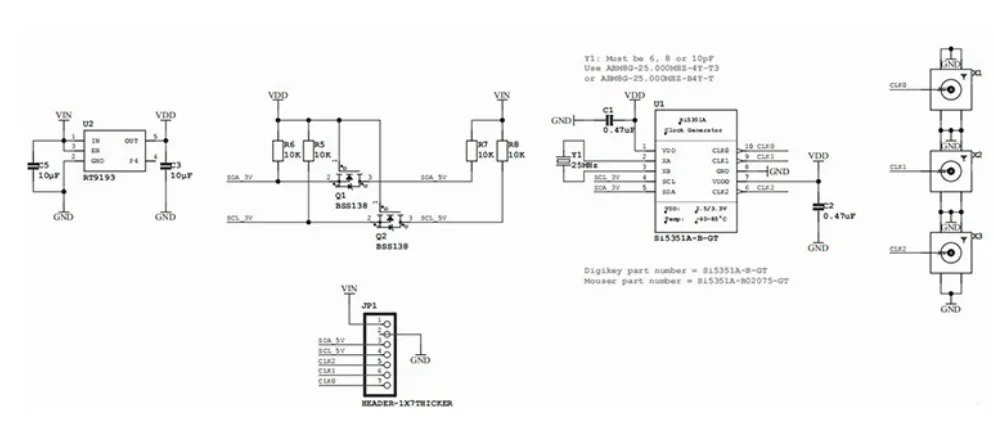

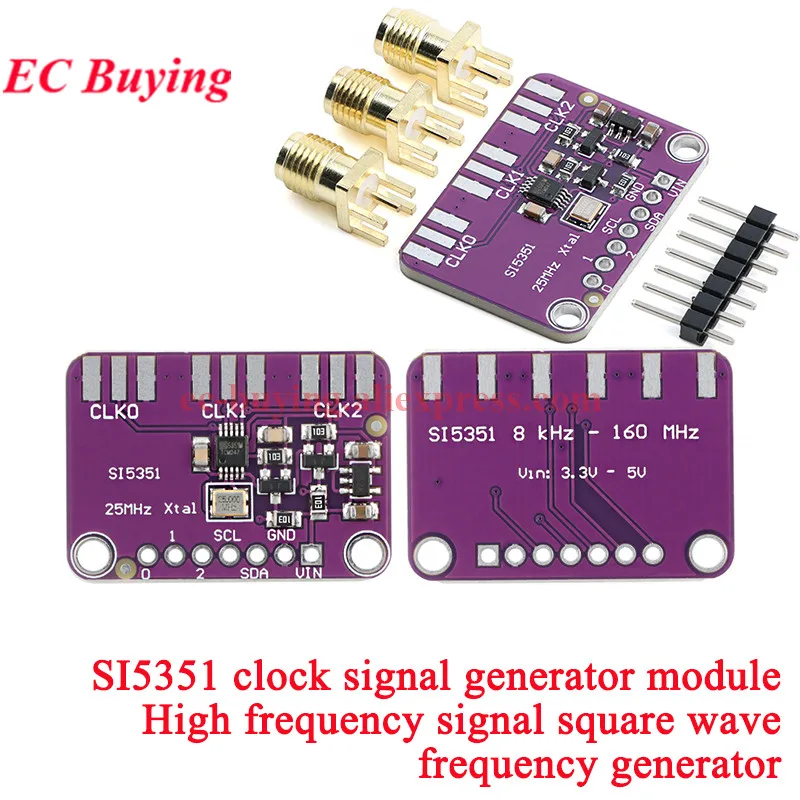

Parámetros del producto1.Puede generar hasta 8 frecuencias independientes no enteras que van desde 8KHZ hasta 160MHz
2.Los usuarios de I2C pueden definir configuraciones
3.Síntesis de frecuencia precisa para cada terminal de salida (error de punto cero 0 ppm)
4.Fluctuación de ciclo de salida bajo: 100 PS/pulso
5.Utilice cristales de frecuencia fija de bajo costo para su funcionamiento: 25 o 27 MHz
6.Tensión de alimentación central: 2,5 voltios o 3,3 voltios
Voltaje de salida: 1,8 V, 2,5 V o 3,3 V
pines
VIN: polo positivo de la fuente de alimentación
GND: polo negativo de la fuente de alimentación
SDA: línea de señal de datos IC
SCL: línea de señal de reloj IIC
CLK0/0: Canal de salida de señal de reloj 0
CLK1/1: Canal de salida de señal de reloj 1
CLK2/2: Canal de salida de señal de reloj 2
