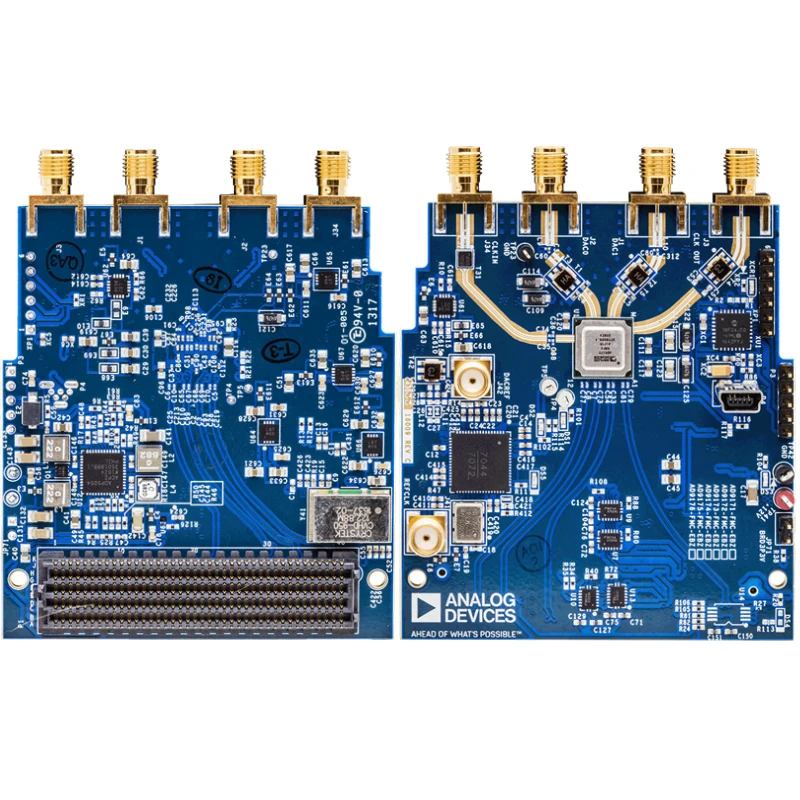

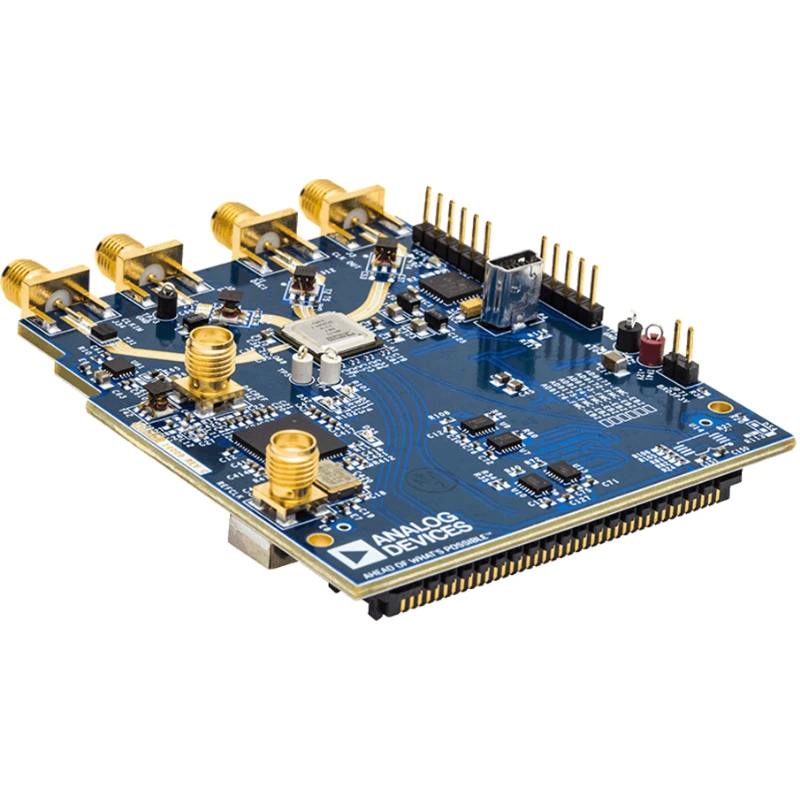

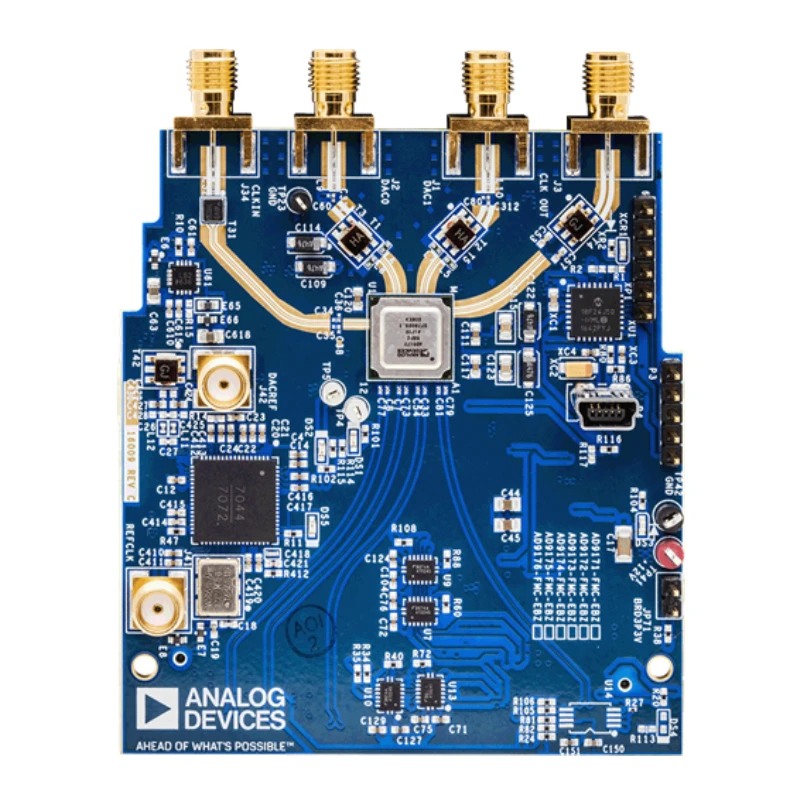

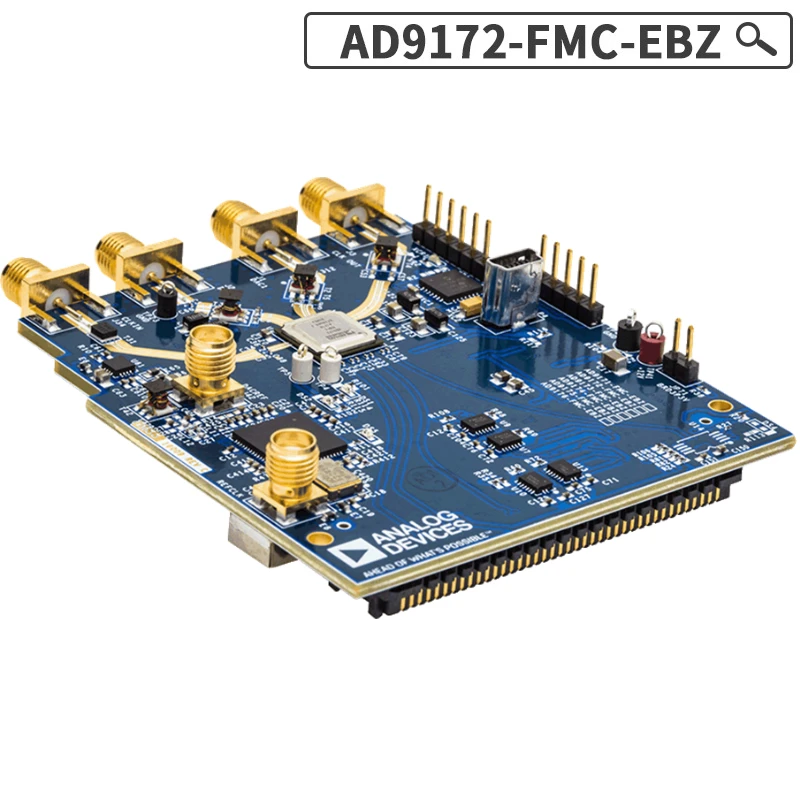

AD9172-FMC-EBZ Kit de desarrollo y placa de evaluación FMC: rendimiento DAC de alta velocidad para comunicación inalámbrica y procesamiento de señal

Información del producto AD9172-FMC-EBZ
parámetro central

• resolución16 bits para garantizar una salida de señal de alta precisión.
• tasa de muestraAdmite hasta 12,6 GSPS para procesamiento de señales de banda ultra ancha.
• tipo de interfaz: Interfaz FMC (FPGA Mezzanine Card), compatible con la tarjeta FPGA convencional, admite transmisión de datos de alta velocidad.
• soporte de protocoloLa interfaz JESD204B de 8 canales, hasta 15,4 Gbps, admite el modo SubClase 1, simplifica la integración del sistema.

Parámetros técnicos

• características del chip: Basado en el chip DAC AD9172, integrado con 3 canales de entrada complejos de derivación, cada canal admite una velocidad de datos compleja de 1,54 GSPS, oscilador de control numérico independiente (NCO) incorporado, admite planificación de frecuencia multibanda Dispositivos analógicos.
• Modo de banda ultra anchaAl bypassar el selector de canales, admite velocidades de datos ultra altas de 3,08 GSPS (16 bits) y 4,1 GSPS (12 bits) para cumplir con los requisitos de ancho de banda instantáneos.
• integridad de la señal2 Distorsión de intermodulación (IMD) de hasta -83 dBc, rango dinámico libre espurioso (SFDR) mejor que -80 dBc, lo que garantiza una salida de RF de alta fidelidad.
• Reloj y consumo de energía: Generador de reloj de alto rendimiento HMC7044 integrado, admite entrada de reloj externa; El consumo de energía es de 2,55 W en modo de doble canal de 12 GSPS, con diseño de optimización de bajo consumo.
• especificación física: Las dimensiones son 84,1 × 69 mm, con refrigeración por aire natural para disipación de calor, rango de temperatura de funcionamiento - 40° C a + 85° C.

escenario de aplicación

• comunicación inalámbricaAdmite estación base 5G/6G, retrocisión de microondas, comunicación por satélite y otra generación de señales de radiofrecuencia multibanda para lograr una utilización eficiente del espectro.
• Radar y guerra electrónica: Proporciona capacidades de síntesis de formas de onda de alta resolución para radares de matriz phased, contramedidas electrónicas y sistemas de simulación de objetivos.
• Prueba y mediciónGenere señales estándar de alta precisión para la calibración y verificación de osciloscopios de banda ancha, analizadores de señales vectoriales y otros equipos de prueba.
• Automatización IndustrialEn el control de movimiento de alta precisión, la simulación de sensores industriales y otros escenarios, logran una salida de señal analógica de respuesta rápida.
• Imágenes médicas: Proporciona una fuente de señal de alto rango dinámico para equipos de ultrasonido y resonancia, mejorando la resolución de la imagen y la precisión del diagnóstico.
•
