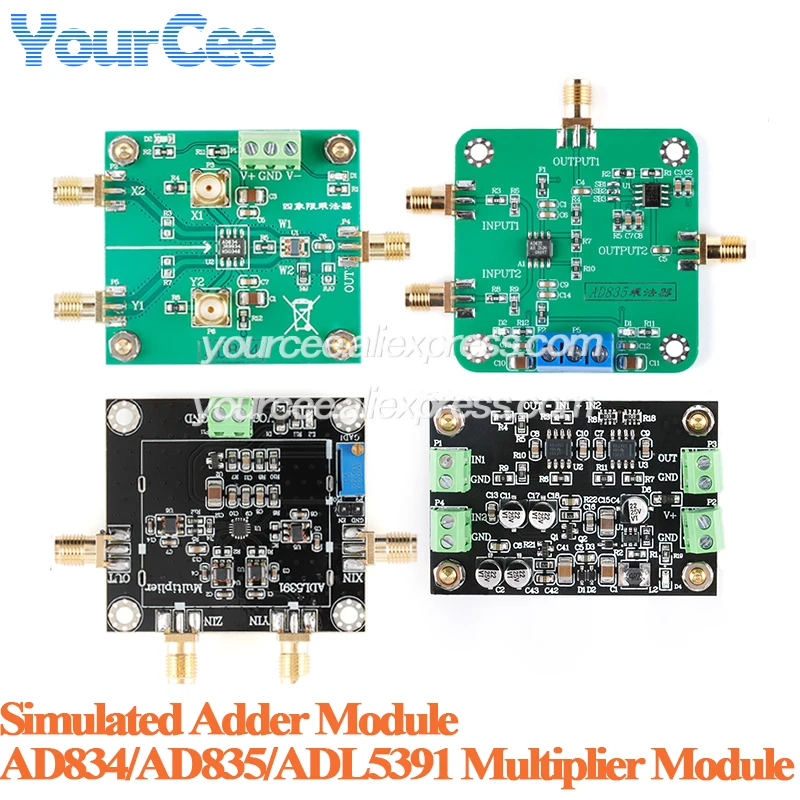

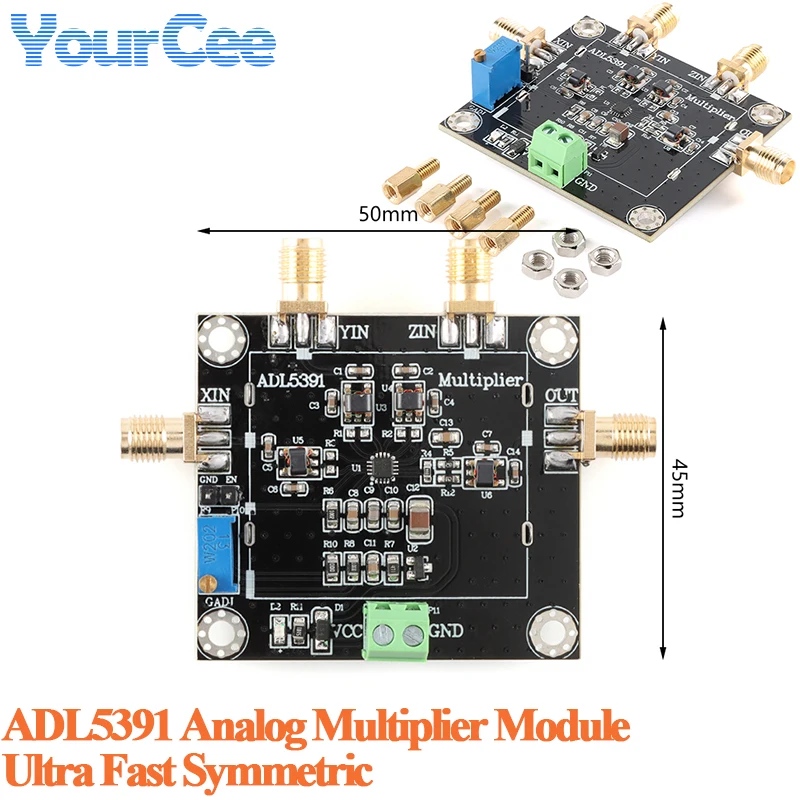

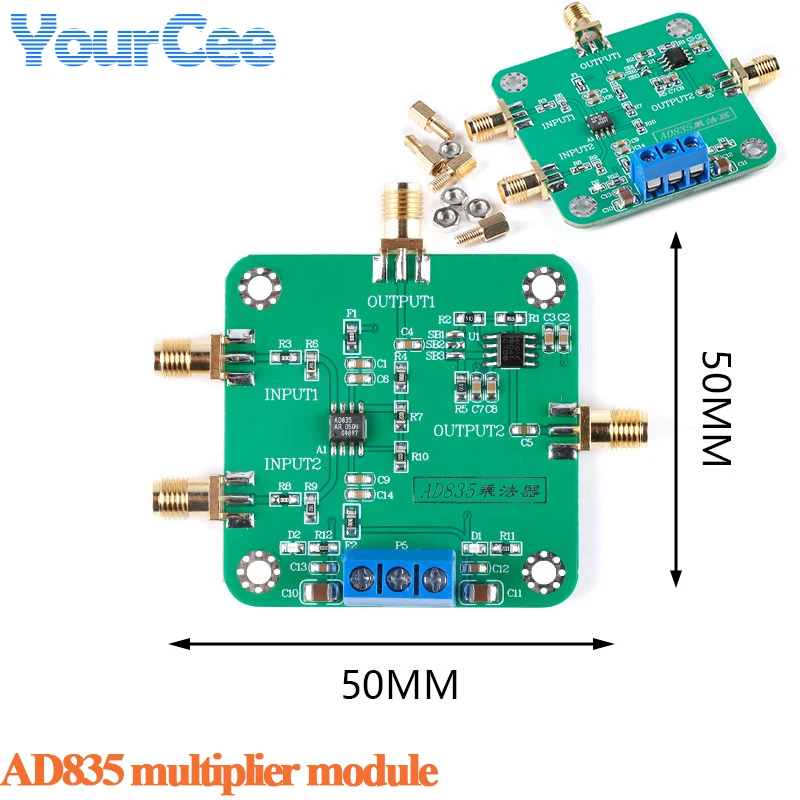

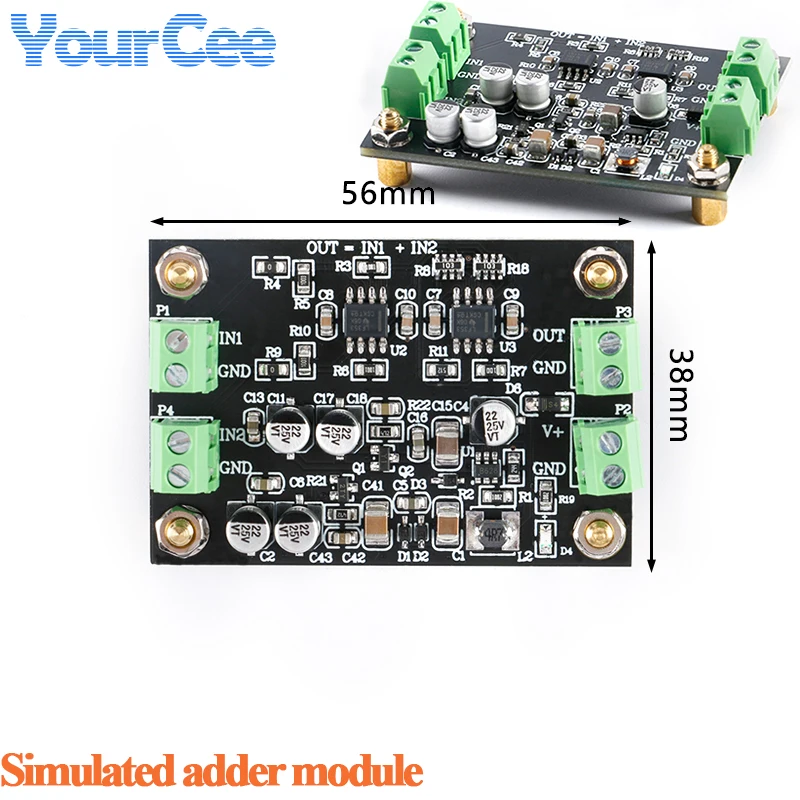

AD834 500Mhz AD835 módulo multiplicador de cuatro cuadrantes ADL5391 simular módulo multiplicador de 2GHz módulo de adición analógica NE564FM demodu

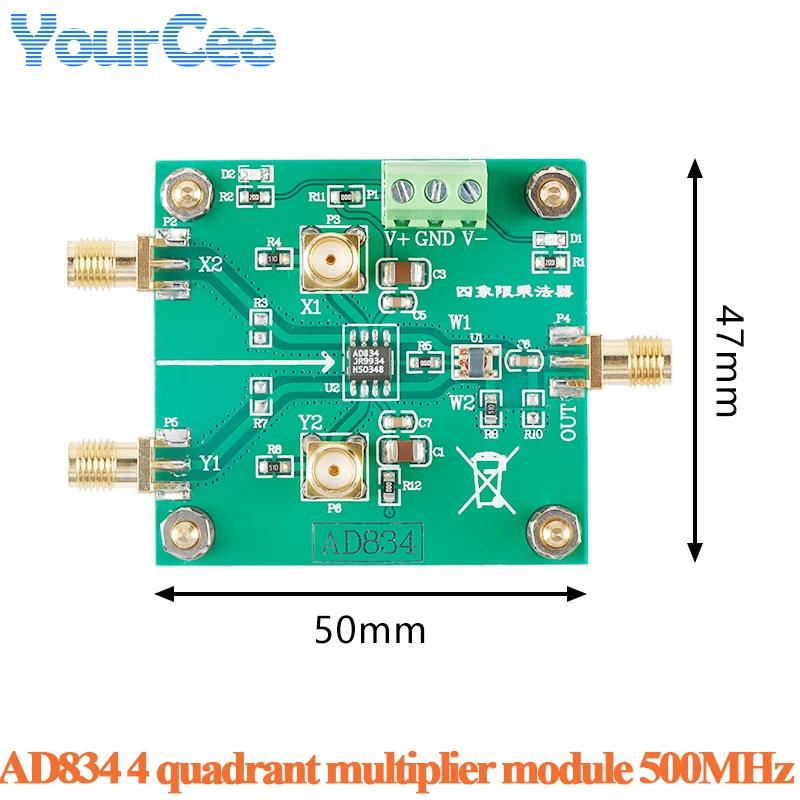

AD834

Nombre del producto: multiplicador de cuatro cuadrantes AD834 500MHZ

Voltaje de fuente de alimentación: ±4V~±9V (configuración predeterminada ±5V)

Tipo de modulación del módulo: multiplicador

Canciones de multiplicación de módulos: se pueden multiplicar las cuatro cuadrantes y puertos

han sido alejados

Ancho de banda del módulo: 500 MHZ

Impedancia de entrada y salida del módulo: 50 ohmios

Rendimiento del módulo: El módulo AD834 puede ser un multiplicador de cuatro cuadrantes X1*Y1

X1*Y2X2*Y1X2*Y2, y se puede utilizar como multiplicador de frecuencia, para uso de doble frecuencia.Buen rendimiento, todo tipo de modulación de señal, forma de onda estable.La salida del módulo AD834 adopta la estructura de un solo extremo de transferencia Barron diferencial, que puede suprimir eficazmente los armónicos y desempeñar un efecto de combinación de buena diferencia, de modo que la señal de salida sea simétrica.

Características del producto

El diseño del módulo es regular, en estricta conformidad con el diseño del circuito multiplicador de alta frecuencia para colocar el cableado, el material es generoso, hay cuatro puertos de entrada cuadrantes, fáciles de usar, adecuados para módulos de competencia de estudiantes y desarrollo de proyectos personales.Este módulo también se puede utilizar como multiplicador de doble frecuencia, multiplicador analógico de alta velocidad.

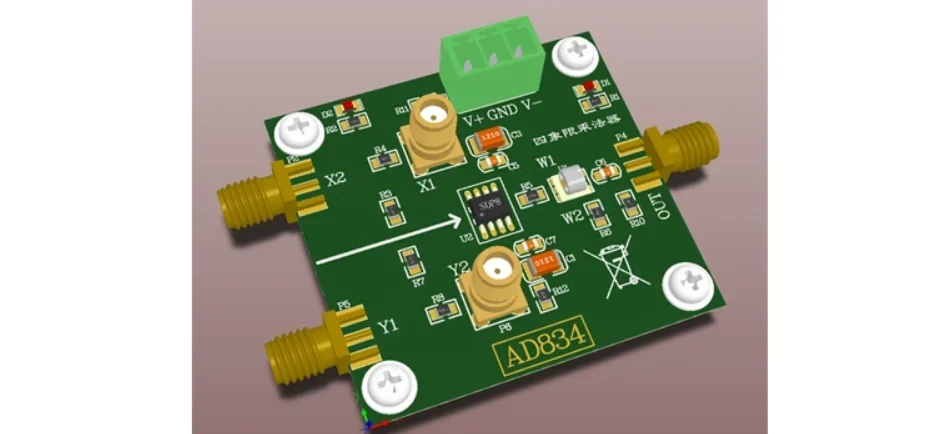

Visualización de mapas PCB 3D

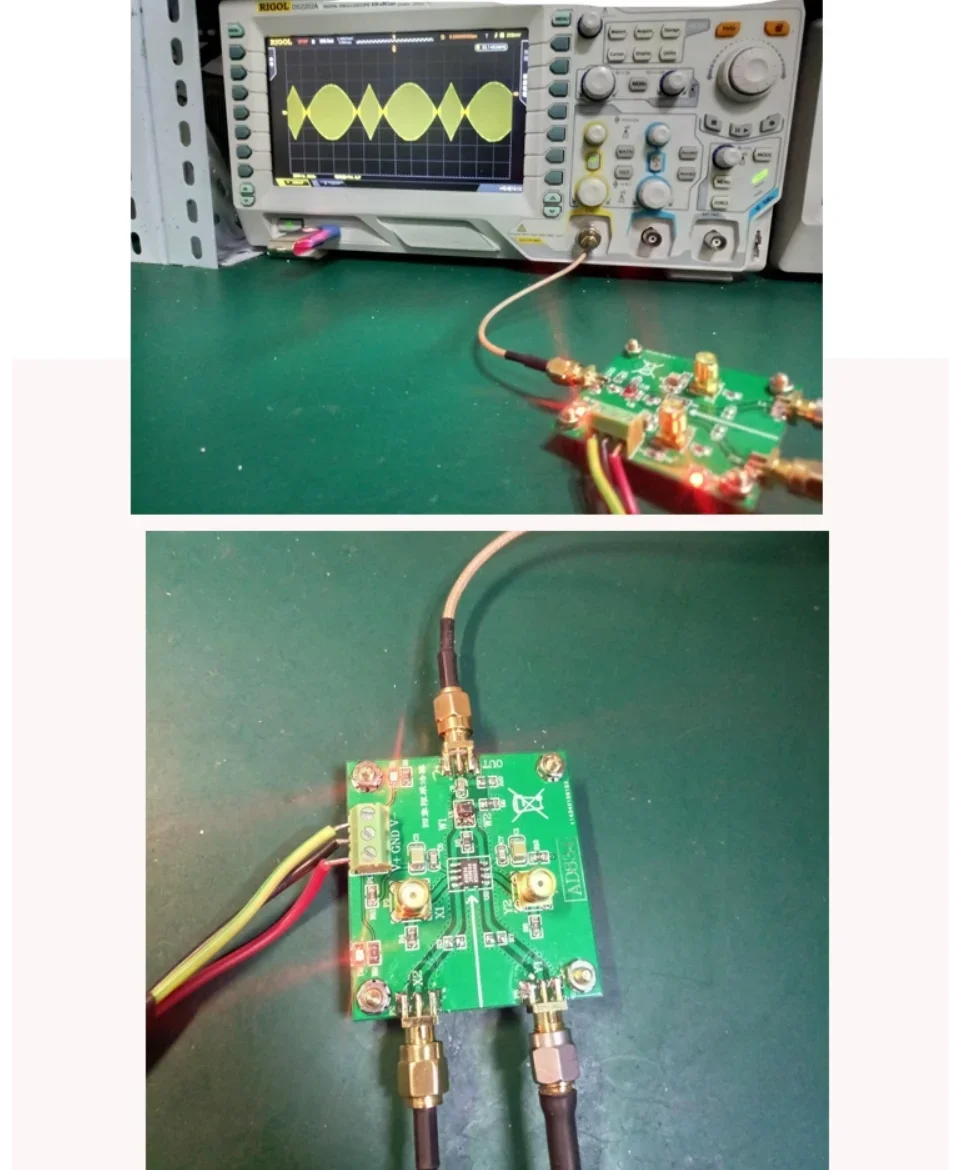

Visualización del dibujo de prueba física AD834

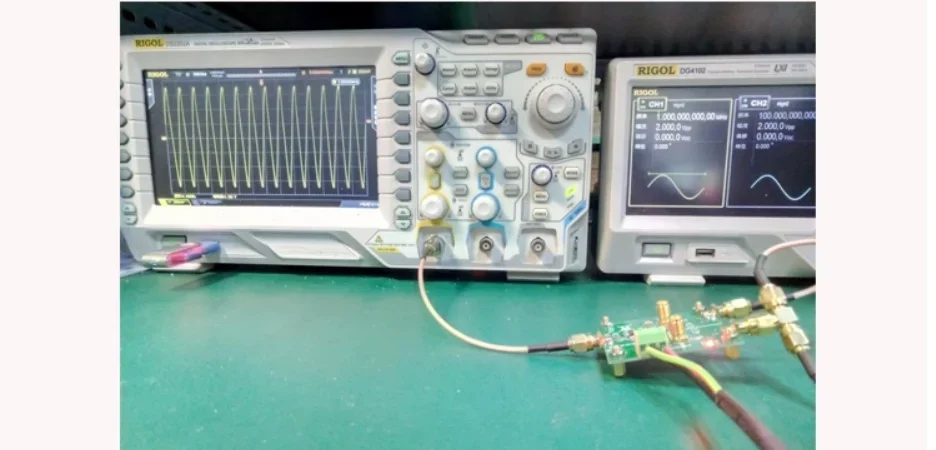

Prueba de duplicación de frecuencia: (2 duplicación de frecuencia, solo es necesario conectar los dos

Puertos del puerto de entrada juntos, la señal de entrada es la misma

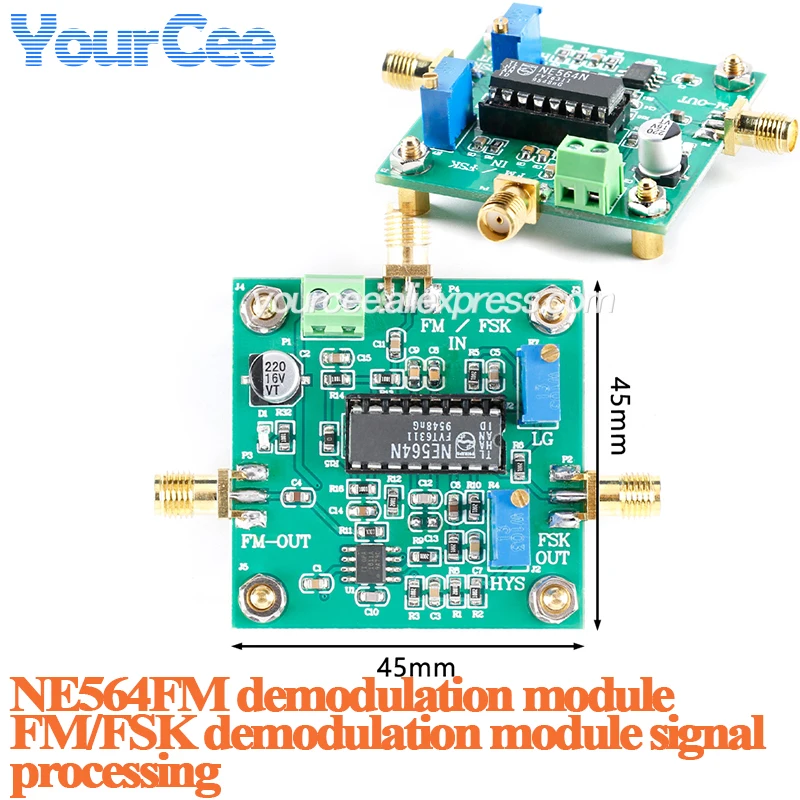

NE564FM demodular

Fuente de alimentación del módulo: 5VDC

Amplitud de la señal de entrada: 5Vpp

Rango de frecuencia portadora de entrada: 10MHz -90MHz

Desviación de frecuencia máxima de entrada FM: 1MHz

Rango de frecuencia de salida de demodulación: 20 Hz -20 KHz

Rango de voltaje de salida de demodulación: 100 mVpp-3 Vpp

Salto de frecuencia máximo de entrada FSK: 85MHz

Salto de frecuencia mínimo de entrada FSK: 20MHz

Velocidad máxima portadora FSK: 300 KHz

Tamaño: 45 mm * 43 mm

Orificio de posicionamiento: M3

El centro del agujero está a 4 mm del lateral.
