Descripción

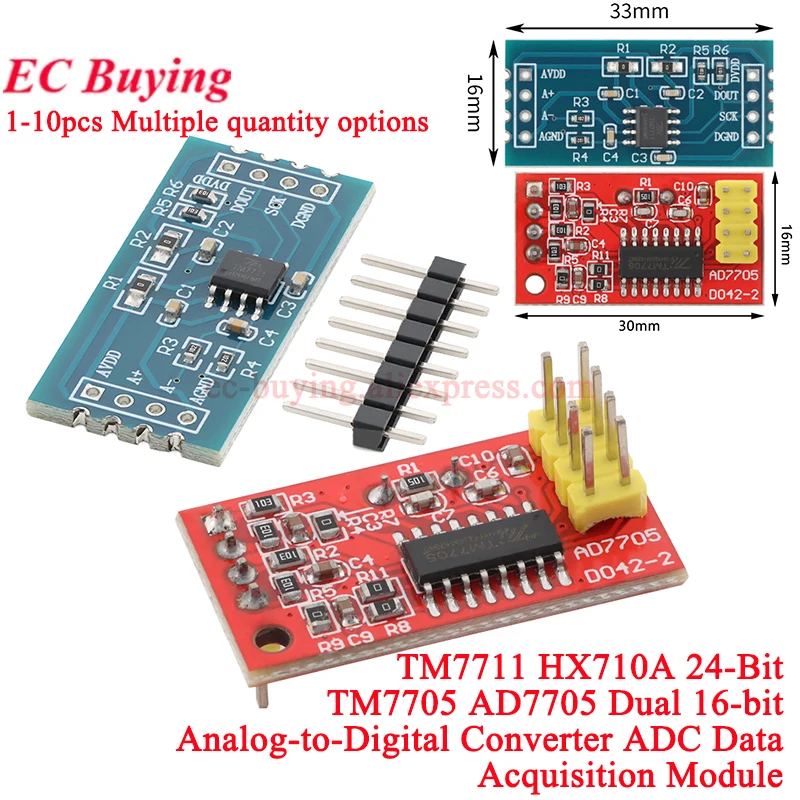

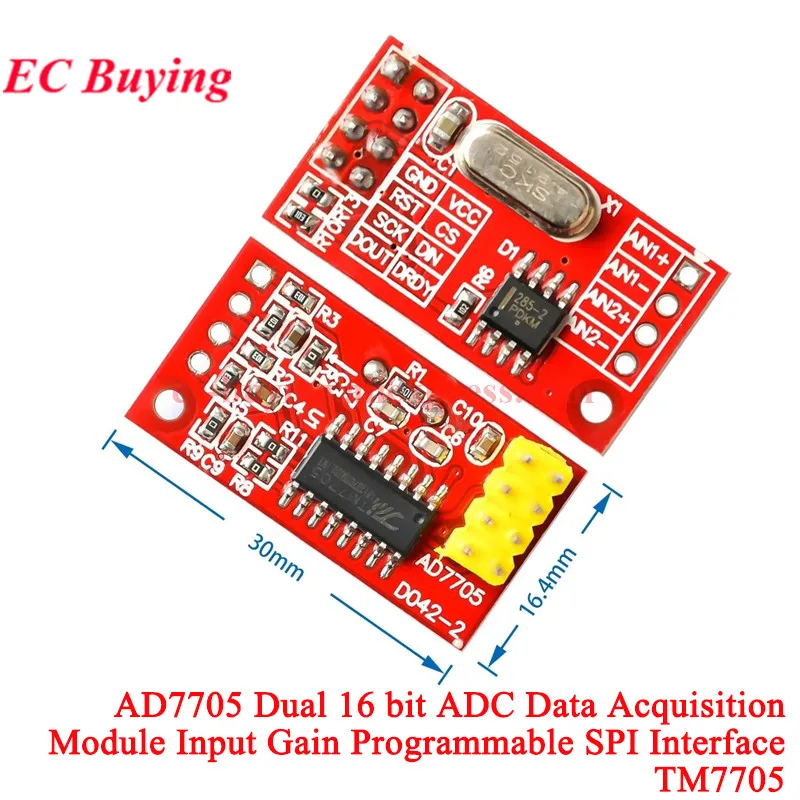

Nombre: Módulo de adquisición de datos ADC dual de 16 bits AD7705
Modelo: AD7705
Los datos recopilados son muy estables, una palabra válida real de 16 bits.
Método de cableado de la placa de desarrollo STM32-V5: conéctelo directamente al enchufe de interfaz NRF24L01.

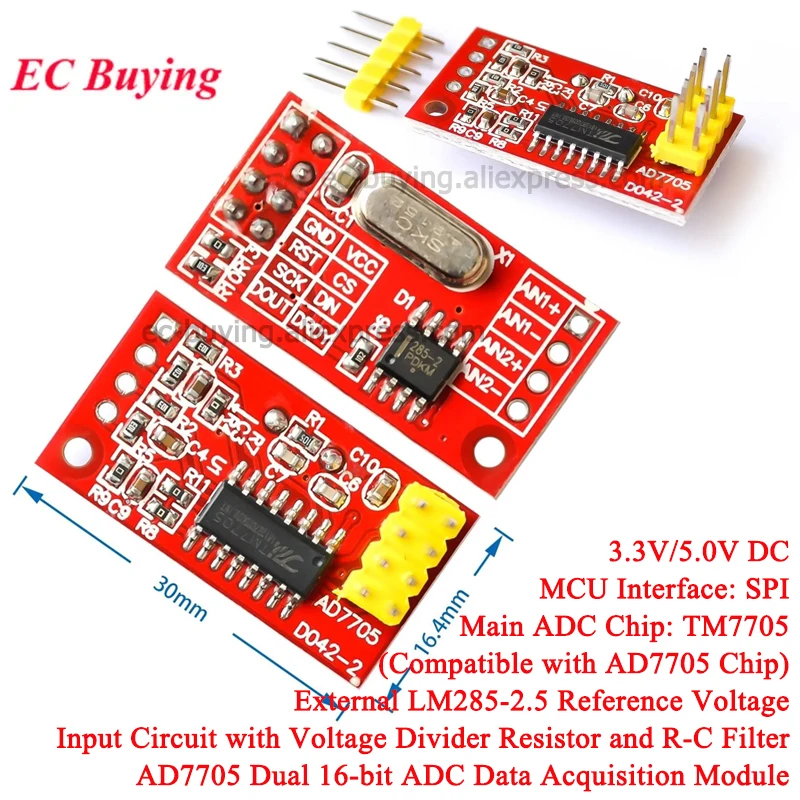

Características del producto:
Fuente de alimentación de 1,3,3 V o 5,0 V CC
2.Interfaz MCU: SPI
3.Chip ADC principal: TM7705 (chip nuevo original de Shenzhen Tianwei, totalmente compatible con el chip AD7705)
4.Tensión de referencia externa LM285-2.5
5.Circuito de entrada con resistencia divisoria de voltaje y filtro R-C, conveniente para que los clientes cambien el rango de ganancia
6.En chip con amplificador de ganancia programable, rango de ganancia: 1-128 veces
7.La entrada interna del chip está equipada con un amplificador buffer que se puede conectar directamente al sensor.
El TM7705 es un frontal analógico de 2/3 canales para mediciones de baja frecuencia.Acepta señales de entrada de bajo nivel directamente desde sensores y genera salidas digitales en serie.Utiliza tecnología de conversión Mao-Δ para lograr un rendimiento de 16 bits sin que falten códigos.La señal de entrada seleccionada se transmite en un front-end programable de ganancia dedicado basado en un modulador analógico.Un filtro digital en chip procesa la señal de salida del modulador.El punto de corte del filtro y la velocidad de actualización de salida se pueden ajustar mediante registros de control en chip, programando así la primera muesca del filtro digital.
El TM7705 requiere solo una fuente de alimentación de 2,7 V a 3,3 V o 4,75 V a 5,25 V.El TM7705 tiene dos entradas analógicas totalmente diferenciales y una entrada de referencia diferencial.Con un voltaje de alimentación de 5 V y un voltaje de referencia de 2,5 V, el dispositivo puede procesar señales de entrada que van desde 0 a +20 mV a 0 a +2,5 V.El TM7705 también puede manejar señales de entrada bipolares que van desde ±20 mV a ±2,5 V, con el terminal de entrada AIN (-) como punto de referencia.Con un voltaje de alimentación de 3 V y un voltaje de referencia de 1,225 V, puede manejar señales de entrada unipolares de 0 a +10 mV a 0 a +1,225 V, con un rango de señal de entrada bipolar de ±10 mV a ±1,225 V.Por lo tanto, el TM7705 puede acondicionar y convertir todas las señales en sistemas de dos y tres canales.
El TM7705 es ideal para sistemas inteligentes, sistemas de microcontroladores y sistemas basados en DSP.Su interfaz serie se puede configurar como una interfaz de tres cables.
La ganancia, la polaridad de la señal y la velocidad de actualización se pueden configurar mediante software utilizando el puerto de entrada serie.El dispositivo también incluye opciones de autocalibración y calibración del sistema para eliminar errores de ganancia y compensación dentro del dispositivo o del sistema.La construcción CMOS garantiza un consumo de energía extremadamente bajo y el modo de apagado reduce el consumo de energía en espera a 20 μW (típico).El TM7705 está disponible en paquetes de plástico dual en línea (DIP), SOIC de cuerpo ancho de 16 pines (0,3 pulgadas), TSSOP de 16 pines, SOP de 16 pines y SSOP de 16 pines.
II.Características
TM7705: ADC con dos canales de entrada totalmente diferenciales
16 bits sin códigos faltantes
0,003% sin linealidad
Front-end de ganancia programable
Ganancia: 1 a 128
Interfaz serie de tres hilos
Capacidad de búfer de entrada analógica
Voltaje de funcionamiento de 2,7 a 3,3 V o 4,75 a 5,25 V
Consumo máximo de energía de 1mW a 3V
Corriente máxima en espera de 8μA
Paquetes DIP, SOIC (de cuerpo ancho), TSSOP, SOP y SSOP de 16 pines

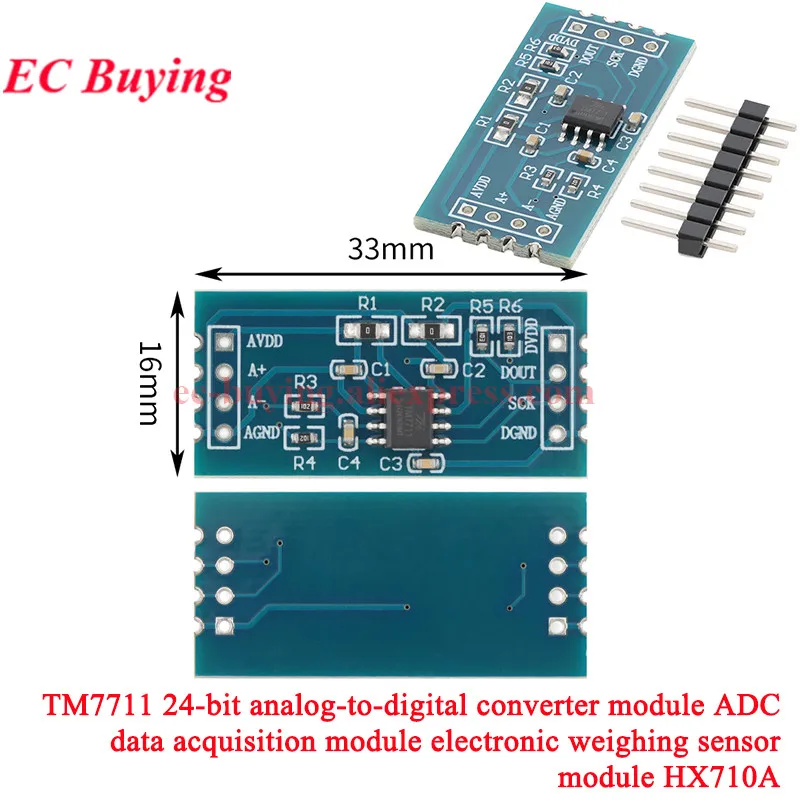

El módulo AD de pesaje de un solo chip-TM7711 es compatible con el chip HX710A en software y hardware.TM7711 es más rentable
Este módulo utiliza un chip convertidor A/D de alta precisión de 24 bits TM7711, que es el 1 diseñado para básculas electrónicas de alta precisión con entrada de un solo canal analógico.El circuito de entrada se puede configurar para proporcionar un modo de sensor de puente de voltaje (como presión, pesaje), es el módulo frontal de muestreo ideal de alta precisión y bajo costo;
El circuito de aplicación típico de pesaje TM7711 se muestra en la siguiente figura:
