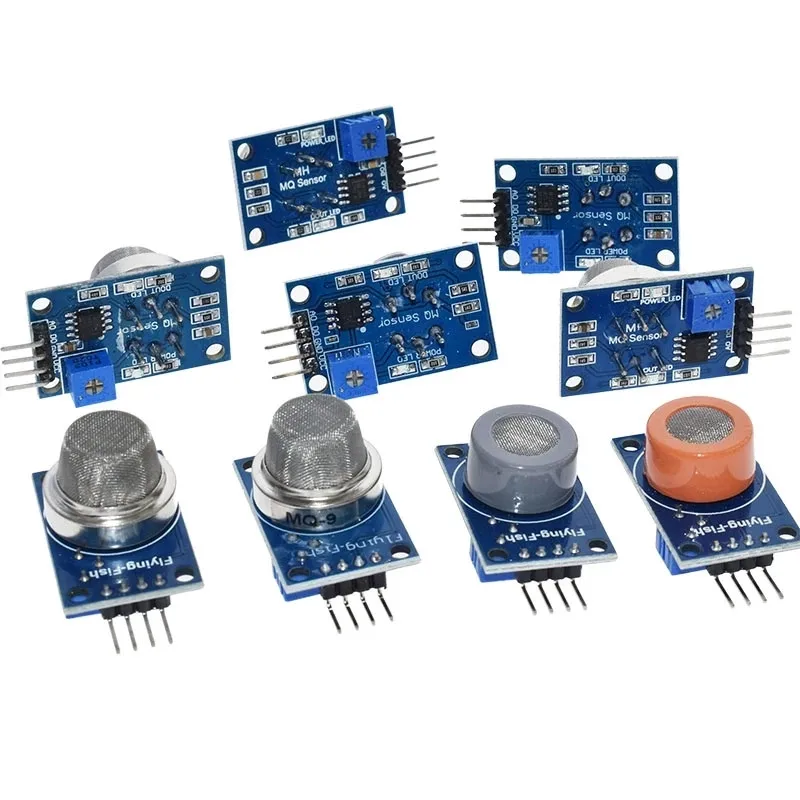

9 uds/1 lote módulo Sensor de detección de Gas MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 módulo Sensor Kit de inicio de Sensor de Gas

estrella

finalizar

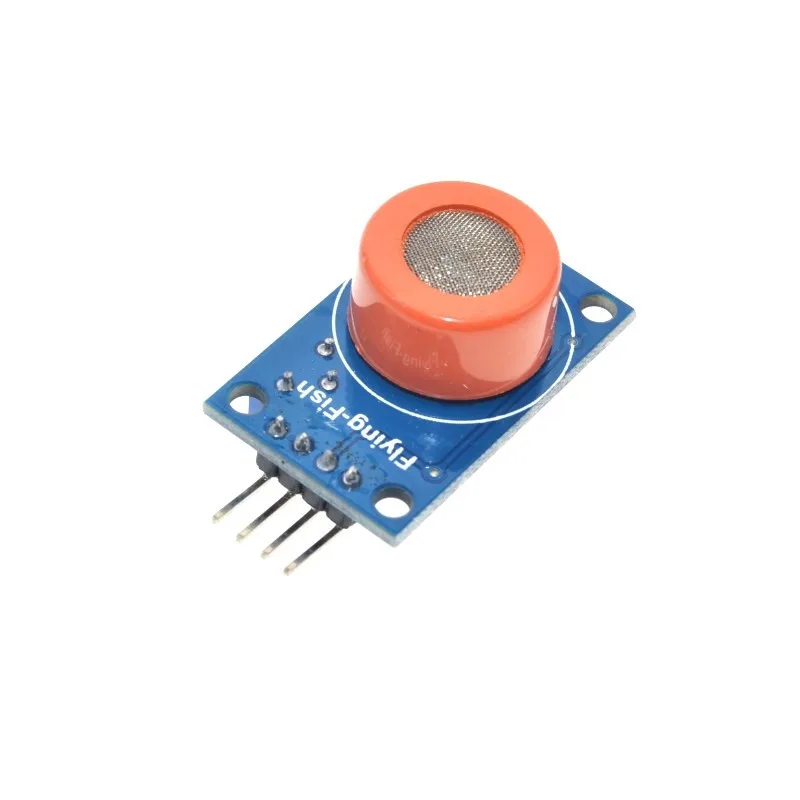

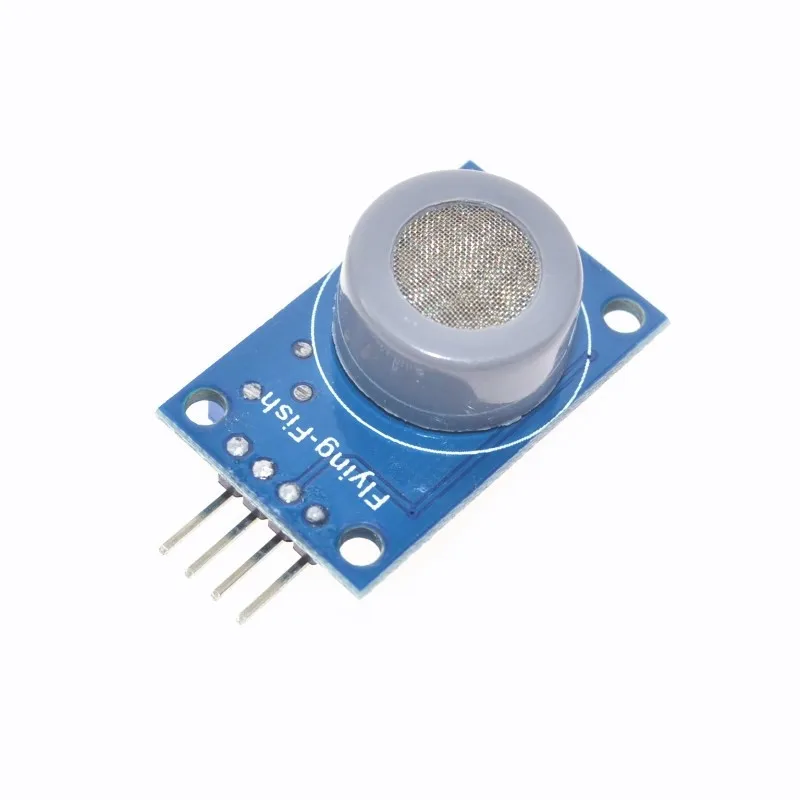

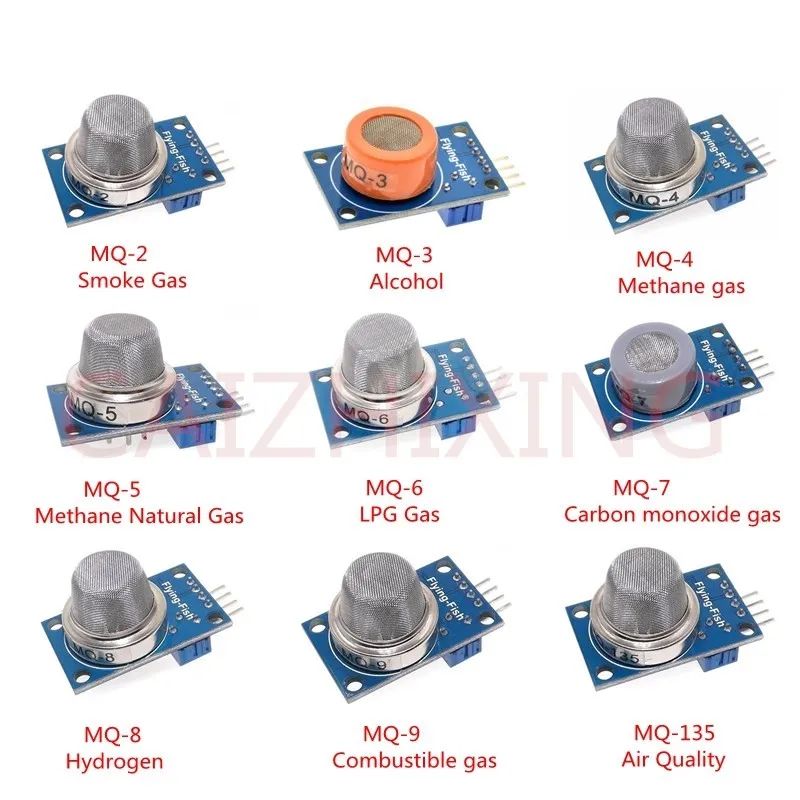

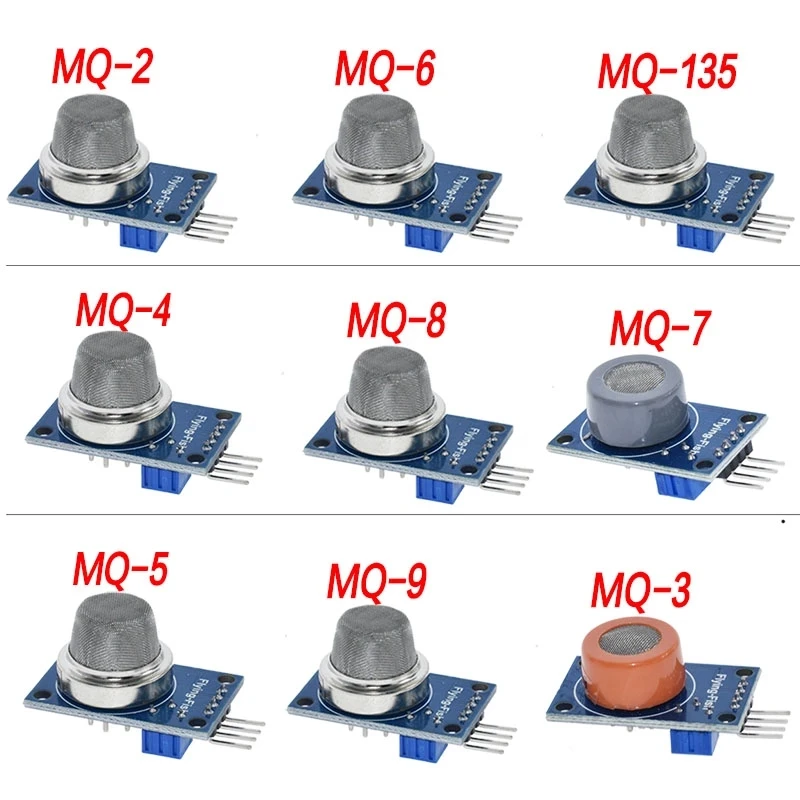

Módulo de detección de gas MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 cada uno de ellos 1 Uds total 9 Uds sensor para kit arduino

Lista de envío:

Características:

• Utilizando un diseño de doble panel de alta calidad, con indicador de alimentación e instrucciones de salida de señal TTL.
• La señal de conmutación tiene una salida DO (TTL) y una salida analógica AO.
• La señal válida de salida TTL es baja.(Señal de bajo nivel cuando la luz de salida se puede conectar directamente al microcontrolador o al módulo de relé)
• Tensión de salida analógica con mayor concentración de mayor voltaje
• Hay cuatro orificios para tornillos para un fácil posicionamiento.
• Tiene una larga vida útil y una estabilidad confiable.
• Característica de respuesta y recuperación rápida

Voltaje de entrada: DC5V Consumo de energía (corriente): 150mA
Salida DO: TTL digital 0 y 1 (0,1 y 5 V)
Salida AO: 0,1-0,3 V (en relación con la contaminación), la concentración máxima de un voltaje de aproximadamente 4 V
Nota especial: después de encender el sensor, es necesario calentarlo alrededor de 20 segundos, los datos medidos serán estables, el sensor de calor es un fenómeno normal, porque el cable calefactor interno, si está caliente, no es normal.

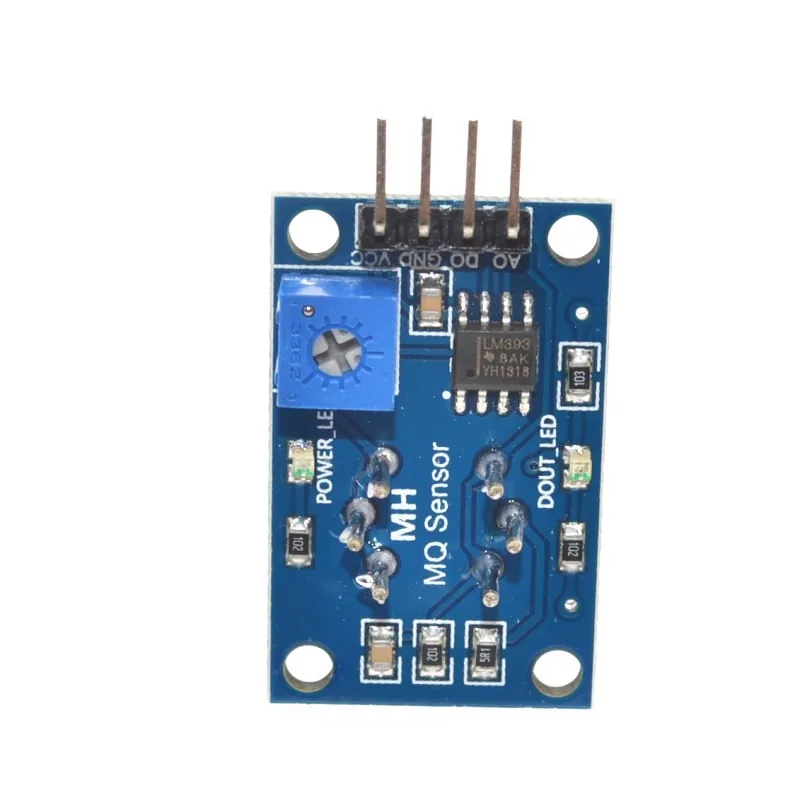

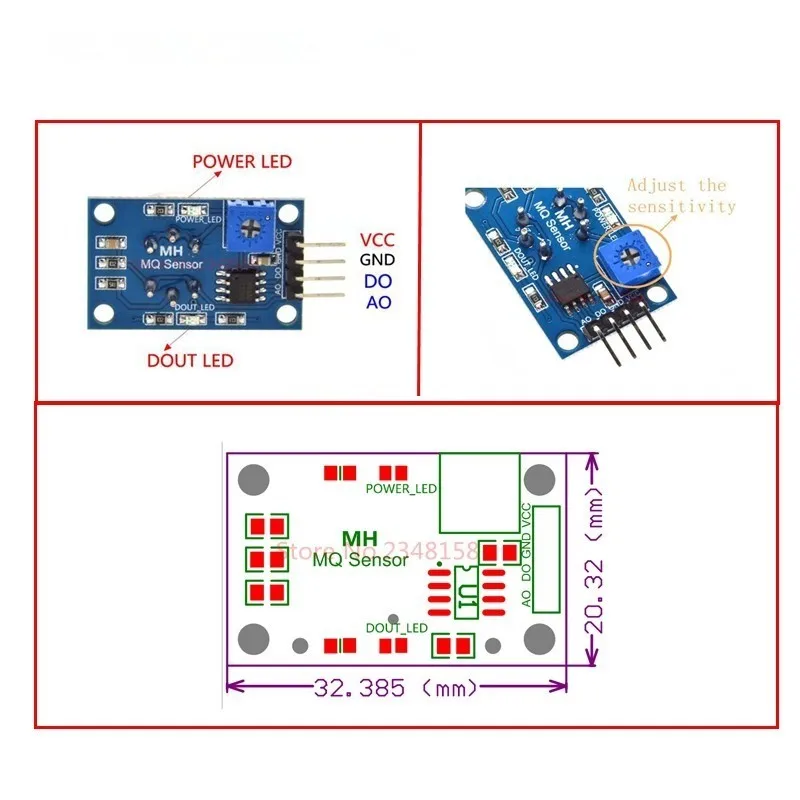

Cableado:

• VCC: fuente de alimentación positiva (5V)
• GND: la fuente de alimentación es negativa
• DO: Salida de señal de conmutación TTLDO: Salida de señal de conmutación TTL

• AO: salida de señal analógica

  NOTA:

  Después de encender el sensor, es necesario calentar unos 20 segundos, los datos medidos se vuelven estables y el sensor de calor es normal.

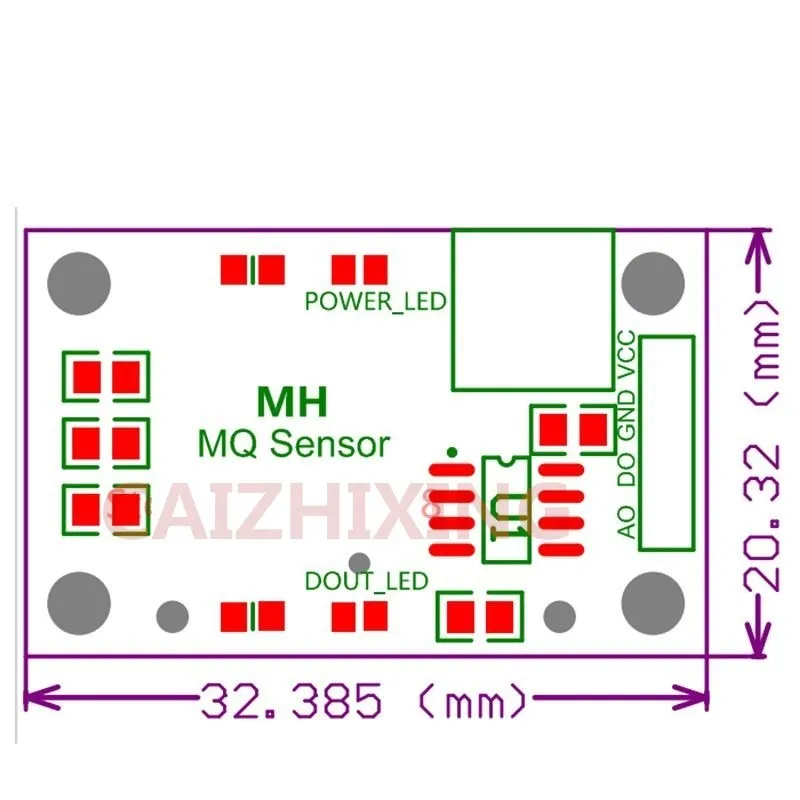

  Tamaño:






  Programa de prueba:

  Función: Esta versión del programa de prueba compatible

  Utilice el chip: AT89S52

  Cristal: 11,0592 MHZ

  Velocidad de transmisión: 9600

  Entorno del compilador: Keil

  [Declaración] Este procedimiento se utiliza únicamente para estudio y referencia, ¡indique la información de derechos de autor y autor!

  ************************************************** ******************* /

  / ************************************************* *******************

  Nota: 1, cuando la concentración medida es mayor que la densidad establecida, la salida del puerto IO de un solo chip es baja

  ************************************************** ******************* /

  # Incluye // archivos de biblioteca

  #definir un carabro sin signo del carril // carabro sin marcar de definición macro

  #definir int sin signo // definición de macro sin signo int

  / ************************************************* *******************

  definiciones de E/S

  ************************************************** ******************* /

  LED de sbit=P1 ^ 0; // define el puerto P1 del microcontrolador del primer (es decir, P1.0) para indicar el final

  sbit DOUT=P2 ^ 0; // define el puerto P2 del microcontrolador primero (es decir, P2.0) como sensor de entrada

  / ************************************************* *******************

  Función de retardo

  ************************************************** ******************* /

  retardo de vacío () // procedimiento de retardo

  {

  uchar m, n, s;

  para (m=20; m 0; m--)

  para (n=20; n 0; n--)

  para(s=248; s 0; s--);

  }

  / ************************************************* *******************

  La función principal

  ************************************************** ******************* /

  nula el principal ()

  {

  mientras (1) // bucle infinito

  {

  LED=1; // apagado de luces del puerto P1.0

  if (DOUT==0) // Cuando la concentración es superior al valor establecido, la implementación del Con

  {

  retardo (); // interferencia de retardo

  Cuando si (DOUT==0) // determina la concentración superior al valor establecido, la implementación del Con

  {

  LED=0; // Luces del puerto P1.0 encendidas

  }

  }

  }

  }

  / ************************************************* *******************

  Fin

  ************************************************** ****************** /
