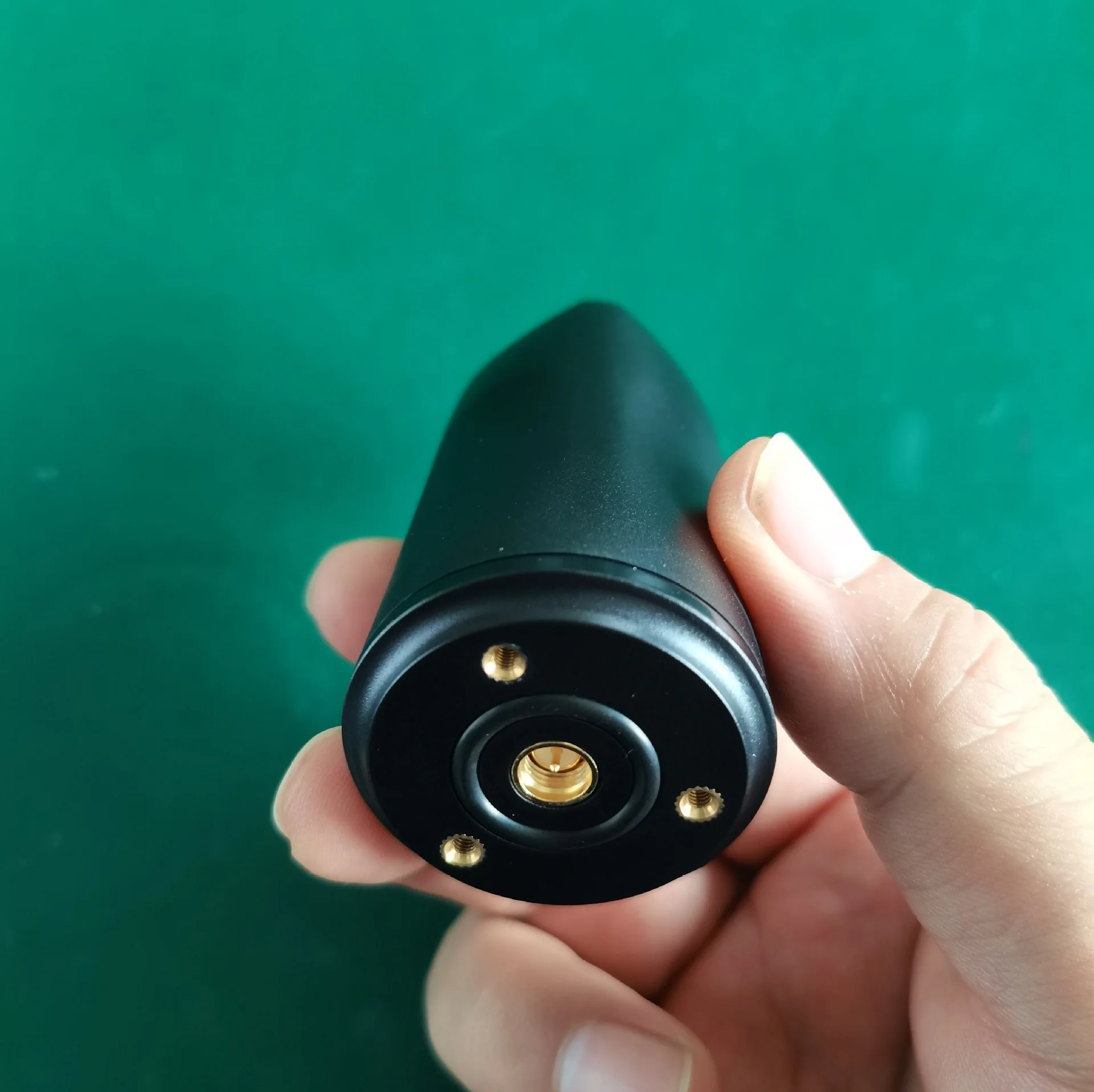

Antena helicoidal GNSS multifrecuencia HA-609
Descripción del producto: La antena GNSS HA-609 adopta tecnología de múltiples brazos y puntos de alimentación múltiples.
La antena GNSS HA-609 adopta tecnología de brazo múltiple y punto de alimentación múltiple para admitir la recepción de señal de navegación por satélite de banda L1, L2/L5 y L del sistema GALILEO, prefiltro incorporado, bajo nivel de ruido. Amplificador y filtrado final, con buena supresión fuera de banda y fuerte capacidad antiinterferencias, para garantizar que pueda funcionar normalmente en entornos electromagnéticos hostiles.Cumple con la demanda actual de compatibilidad con múltiples sistemas y mediciones de alta precisión.
Aplicación
Adecuado para aplicaciones que requieren tamaño y peso, como UAV, microRTK, submetros portátiles/tabletas y otros dispositivos portátiles.
Características técnicas
- El uso de la tecnología de hélice de múltiples brazos garantiza la correcta polarización circular y el rendimiento del centro de fase para reducir el impacto de los errores de medición;
- La unidad de antena se caracteriza por una alta ganancia, un pequeño bloqueo de ganancia y una buena recepción de señales satelitales en ángulos de baja elevación;
- Prefiltrado, bajo nivel de ruido sutil, amplificación de alta ganancia y excelente rechazo fuera de banda;
- Tamaño pequeño y peso ligero, fácil de transportar e instalar.
Principales indicadores técnicos (típica)
天线特性Antena
天线结构
Arquitectura de parches
四臂螺旋结构(Hélice cuadrífilar)
前置滤波(Prefiltro)
支持卫星信号
Bandas de señal de posicionamiento admitidas
GPS: L1/L2/L5
GLONASS: L1/L2/L3
BDS: B1/B2/B3
Galileo: E1/E5/E6
Banda L
最大增益Ganancia máxima*
≥3,0 dBi
极化方式Polarización
右旋圆极化(RHCP)
天线轴比@天顶
Relación Axial@zenith
≤1,5 dB
水平面覆盖角度
Cobertura de azimut
360°
特性阻抗
Impedancia
50 ohmios
低噪声放大器特性LNA
工作频段Rango de frecuencia
1164MHz~1278MHz
1525MHz~1615MHz
低噪放增益Ganancia LNA*
35±3,0 dB(Tipo.@25°C)
噪声系数Figura de ruido*
≤1,8 dB@25°C, tipo.(Prefiltro)
输出驻波比Salida VSWR
≤1,8:1 tipo.2,0: 1 máximo
工作电压Voltaje de operación
3,0 ~ 6,0 V CC
工作电流Corriente de operación
≤50mA
机械结构与环境特性
Mecánicos y Medio Ambiente
天线尺寸Dimensión
见附图
射频输出接口Conector
SMA-J(内螺纹内针)
天线外壳Radomo
ABS+PC
产品重量Peso
≤38 g
安装方式Método de fijación
通过底部3颗螺丝
工作温度Temperatura de Operación
－40℃～＋85℃
储存温度Temperatura de almacenamiento
－45℃～＋85℃
湿度Humedad
95% sin condensación
防水性能Resistente al agua
IP67
Descripción: El sello debe estar bien presionado contra el plano de soporte de la antena, que es el primer requisito para lograr una clasificación de protección IP67.

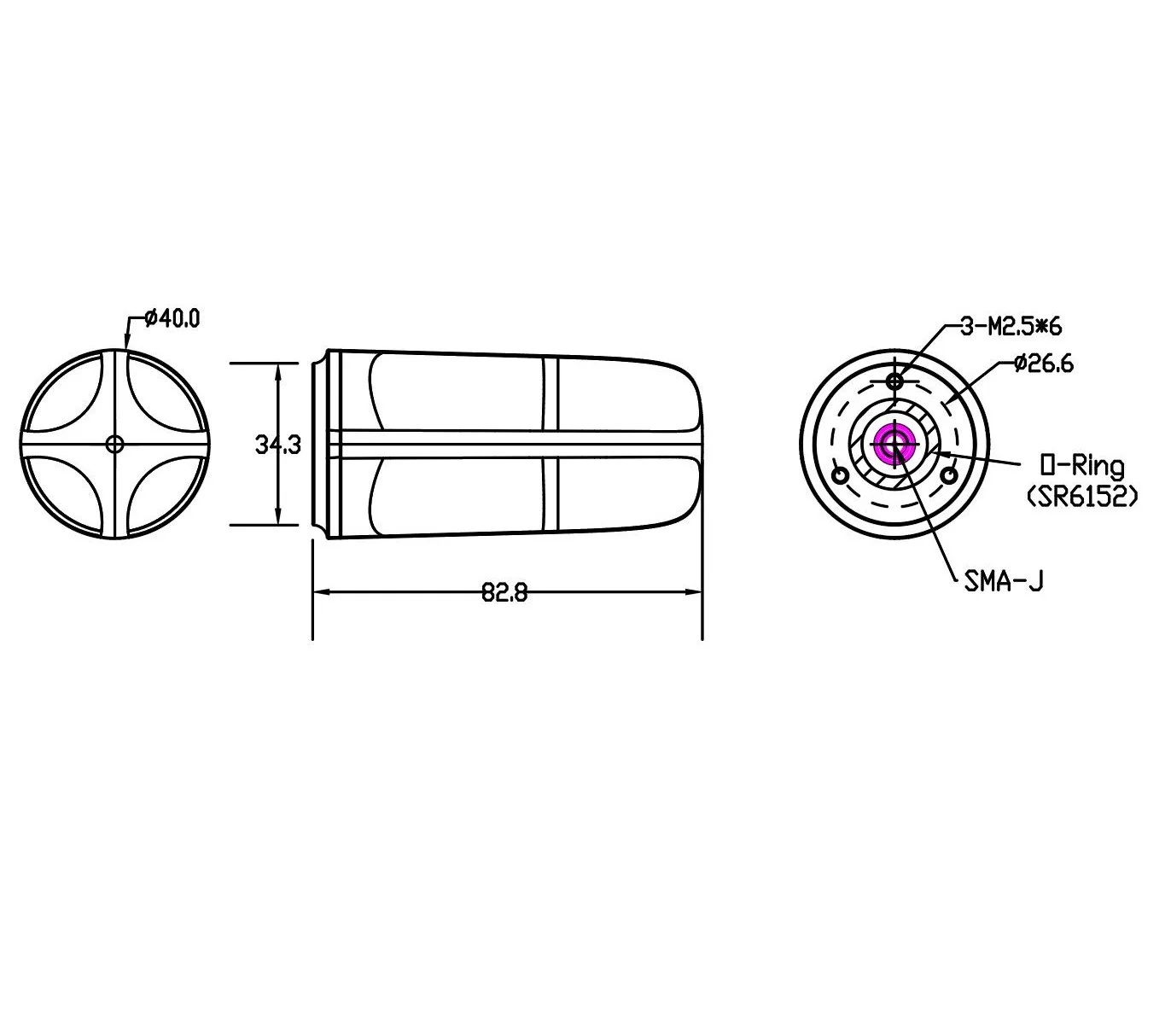

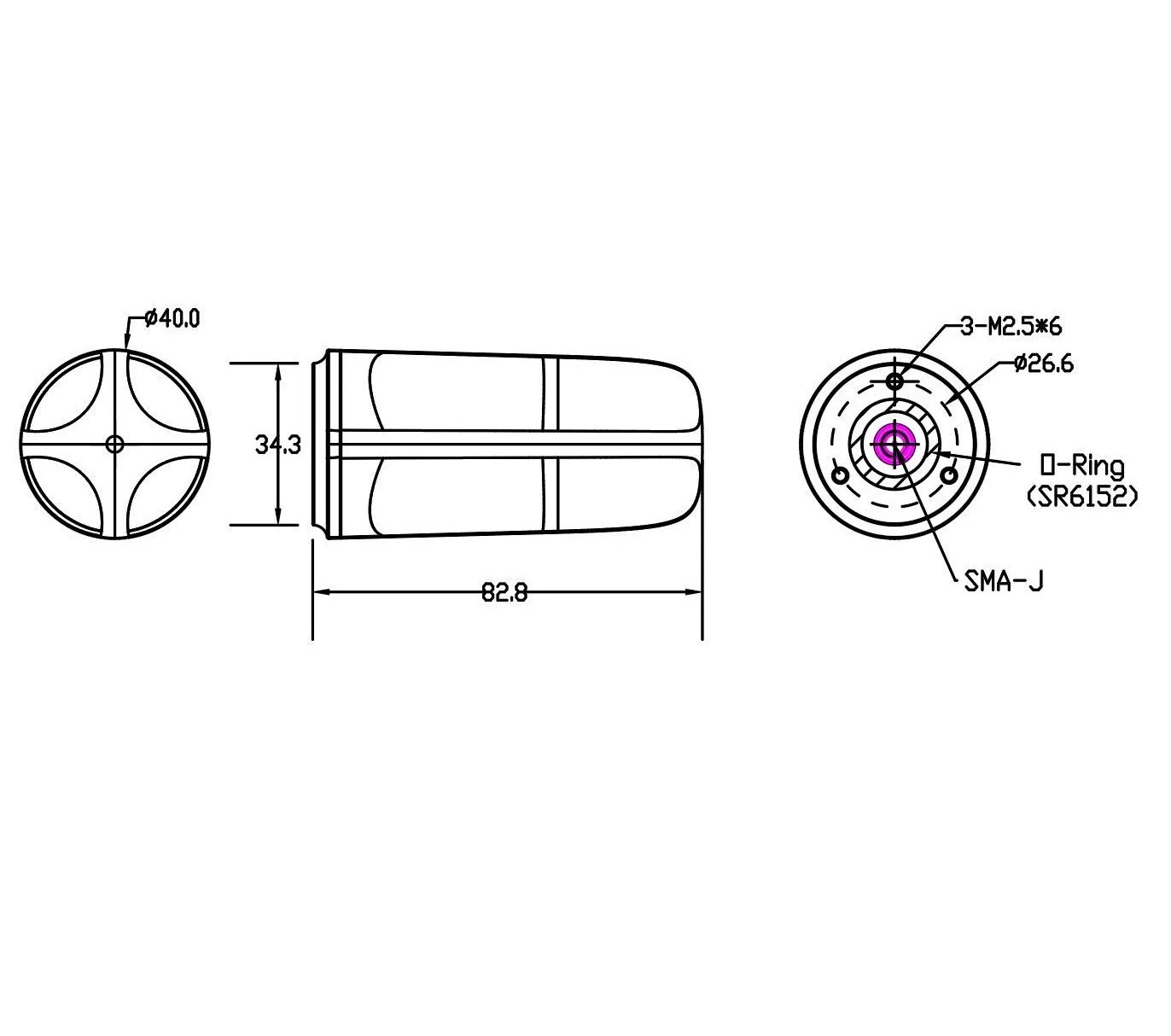

Dimensiones estructurales (±0,3 mm)
