¿Le falta de un amigo para viajar por el mundo amplio?Cuando era niño, es posible que haya conocido sobre el sistema "buddy", ¡y bien este producto es Kinda así!Una placa que verá regresar a su QT Py y le dará energía y soporte para pasar por su puerto USB.

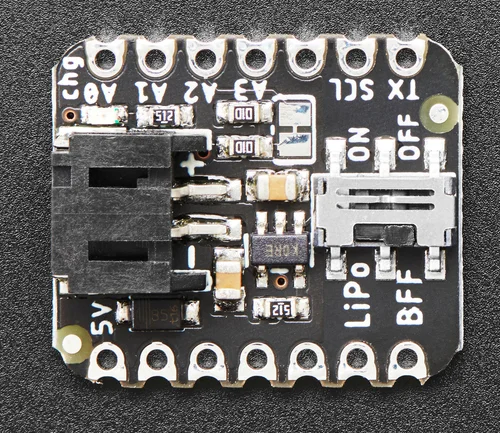

Este pequeño cargador lipo está diseñado para caber en la parte posterior de cualquier placa QT Py y facilitar la alimentación portátil.Simplemente conecte cualquier batería recargable estándar de polímero de litio de 3,7 V/4,2 V o iones de litio al enchufe JST en el extremo.Cuando se alimenta desde el puerto USB del QT Py, el cargador entra y carga la batería a una velocidad máxima de 200 mA.Verás que el LED amarillo se enciende cuando eso suceda.
Cuando se retira el USB, la batería retrocederá la carga al puerto de 5 V mediante un diodo Schottky.También puedes encenderlo o apagarlo con el interruptor deslizante incorporado.
Un simple divisor de voltaje en el cátodoEl lado del diodo y conectado al pin A2 permitirá que su firmware detecte modos básicos: si el voltaje es superior a 4,3 V, probablemente esté conectado al USB.Si el voltaje es de 4,2 V o menos, probablemente funcione con la batería Lipoly, puede determinar aproximadamente el estado de la batería.
Incluimos algunos cabezales que puede soldar a su QT Py. , solo necesitarás recortar los cabezales hasta 7 pines de largo.
¡Para uso únicamente con baterías LiPoly/LiIon!Otras baterías pueden tener voltaje, química, polaridad o distribución de pines diferentes.
- Viene como una PCB ensamblada y probada
- Utiliza la entrada de 5 V a través del conector USB tipo C en QT Py
- Para cargar baterías individuales de iones de litio/polímeros de litio de 3,7/4,2 V (no para celdas más antiguas de 3,6/4,1 V)
- Corriente de carga de 200 mA
