Descripción
I.Parámetros del producto:
Nombre del producto: módulo amplificador digital mono
Rango de carga: impedancia 2 8 ohmios, potencia altavoz de 3-50 W
Voltaje de funcionamiento: DC2.5,5,5V
Corriente de trabajo: más de 1A
Potencia de salida: 3-5W

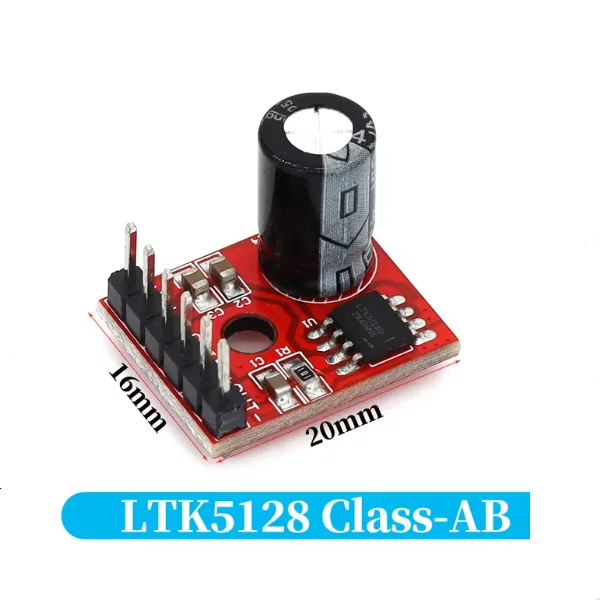

Especificación terminada: 20x16x15mm (largo x ancho x alto)
En segundo lugar, la introducción del chip:
DESENVISIÓN GENERAL
LTK5128 es un amplificador de potencia de audio conmutada mono Clase AB/Clase D de 5W con EMI ultrabajo y sin filtro.
El LTK5128 a través de un pin MODE se puede cambiar fácilmente al modo clase AB para eliminar la interferencia EM.Tensión de funcionamiento 2.5V-5.El modo amplificador de 5 V, en clase D puede proporcionar más del 90% de eficiencia, la nueva estructura sin filtro puede eliminar el filtro de paso bajo con pérdida de amplificador de clase D tradicional, ahorrando así el costo del sistema y el espacio IPCB, es la opción ideal para aplicaciones portátiles.
El LTK5128 adopta la exclusiva tecnología DRC (control de rango dinámico), que reduce la distorsión causada por el corte superior de la forma de onda con alta potencia de salida y proporciona una mejor respuesta dinámica que productos similares.El LTK5128 está disponible en un paquete SOP-8.
Características
Amplificador Clase D/Clase AB sin filtro, baja corriente de reposo y baja EMI
Modo FM sin interferencias
Circuito de supresión de ráfaga superior
Piso silencioso y baja distorsión
Circuito de corrección de distorsión dinámica DRC
10% THD+N, VDD=5V, hasta 3W de potencia de salida con cargas 4Q
10% THD+N, VDD=5V, potencia de salida de 5W con carga de 20Q.
Protección de corriente contra cortocircuitos
Protección contra subtensión
Corriente de apagado 0,5uA
Múltiples modos de paquete de energía: ESOP-8
Protección térmica
Aplicaciones
Altavoz Bluetooth
Altavoces con ruedas, audio USB
III.Preguntas frecuentes:
¿Ruido de la placa amplificadora?
1, el filtro de la fuente de alimentación no es una buena ondulación de CA variada causada por el aumento de la capacitancia del filtro que básicamente puede resolver el problema; 2, la propia fuente de sonido es causada por el ruido, la audición es mejor para usar un formato sin pérdidas.
2, la fuente en sí tiene un ruido causado por la mejor prueba de sonido con un formato sin pérdidas.
3, la calidad de la línea de señal es pobre o no es una línea blindada especial.
4, mal contacto o voladizo de línea de señal, si el lado de entrada de la línea de tierra voladizo, el ruido será muy grande.
5, la placa instalada en la carcasa metálica puede desempeñar un papel de protección, puede evitar interferencias en gran medida.
6, la potencia compartida interfiere entre sí, instalada cuando el cableado no es razonable.
¿La placa amplificadora suena pequeña?
1, el altavoz sin caja expuesta para jugar y causar un cortocircuito acústico sentirá que el sonido de la fiesta es pequeño, si los pulgadas temporales sin caja, el método de prueba más de un solo tubo es: encontrar una caja de cartón, con axilas no secas alrededor de la pegajosa para hacer puntajes de pulgadas de la caja, cavando lo suficiente como para instalar el orificio grande del altavoz, el altavoz rugirá hacia afuera, el efecto es mejor;.
2.La potencia y la impedancia del altavoz no coinciden con el amplificador.La potencia nominal del altavoz es mayor o igual a la potencia de salida del amplificador y la impedancia es generalmente de 4 a 8 ohmios.
Si la señal de entrada es demasiado baja para alcanzar la amplitud requerida por el amplificador, generalmente entre 600 mV y 1 V, se debe agregar un preamplificador.
¿Distorsión de la placa amplificadora?
La distorsión es la señal de entrada y la señal de salida en la relación de amplitud, la relación de fase y los cambios de forma de onda en el fenómeno, la distorsión del amplificador de audio se divide en dos categorías de distorsión eléctrica y distorsión acústica.La distorsión eléctrica es causada por el circuito, la distorsión acústica es causada por el altavoz del dispositivo de retorno.Los tipos de distorsión eléctrica son: distorsión armónica, distorsión de intermodulación, distorsión transitoria.La distorsión del sonido es principalmente distorsión de la interfaz de CA, según la naturaleza de los puntos, hay distorsión no lineal y distorsión lineal.Los principiantes suelen ignorar la siguiente "distorsión eléctrica";
Seleccione el voltaje de la fuente de alimentación, la energía es demasiado baja, abra el volumen y se distorsionará.Por ejemplo, la potencia máxima de salida de un amplificador es de 15 W, el voltaje de funcionamiento recomendado es de 12 V, luego la potencia de la fuente de alimentación debe ser mayor que la potencia máxima de salida del amplificador 1.5 veces aproximadamente 22W, es decir, la corriente=potencia/voltaje=22/12=1.8A más o menos.La amplitud del nivel de entrada es demasiado alta y también puede causar distorsión de saturación.
Módulo amplificador 5128, módulo amplificador digital Clase D, módulo amplificador de audio mono de 5W
Características del parámetro
● Voltaje de funcionamiento: 2,5-5,5 VCC
● Corriente de funcionamiento: más de 1A
● Potencia de salida: 3-5W
● Parámetros de carga: ¿impedancia 4-8?● Parámetros de carga: ¿impedancia 4-8?
● Relación señal-ruido: 85 dB @ VDD=5 V, Vorms=1 V
● Módulo amplificador clase D
● Piso de baja distorsión y poco ruido
