Descripción

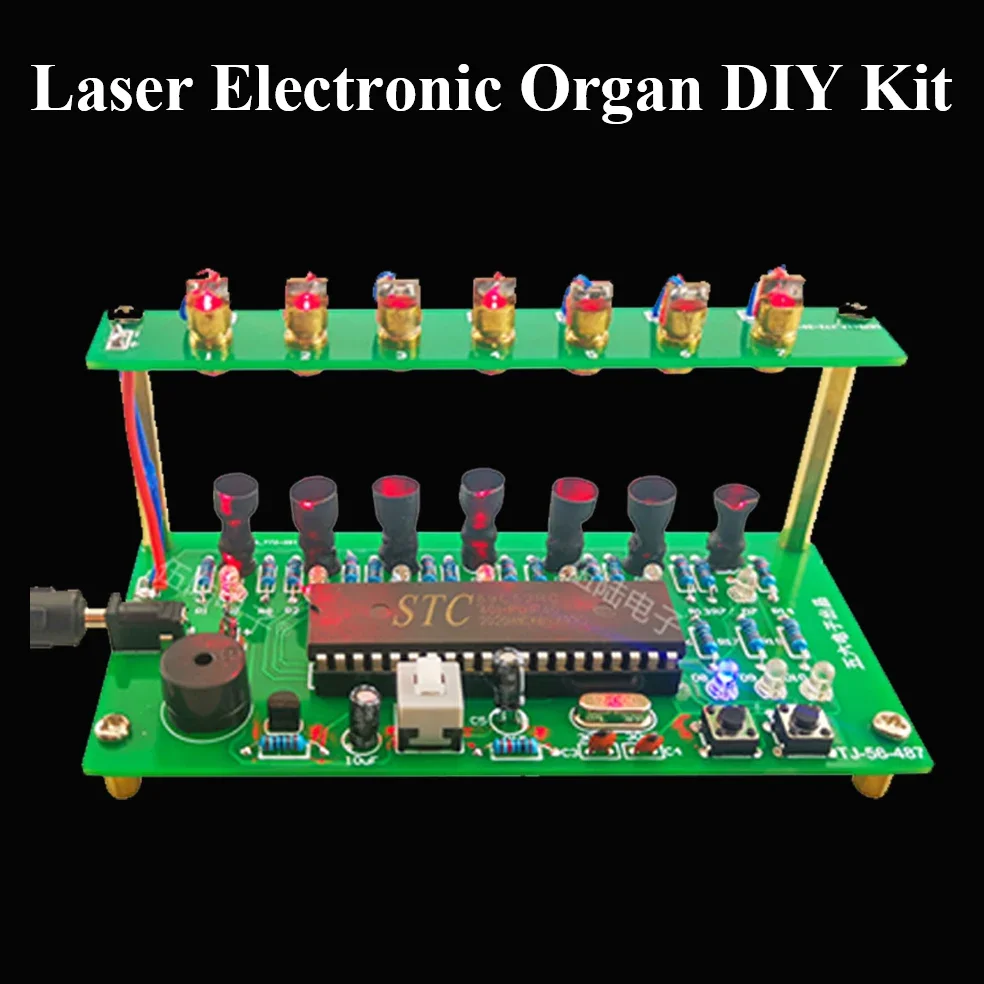

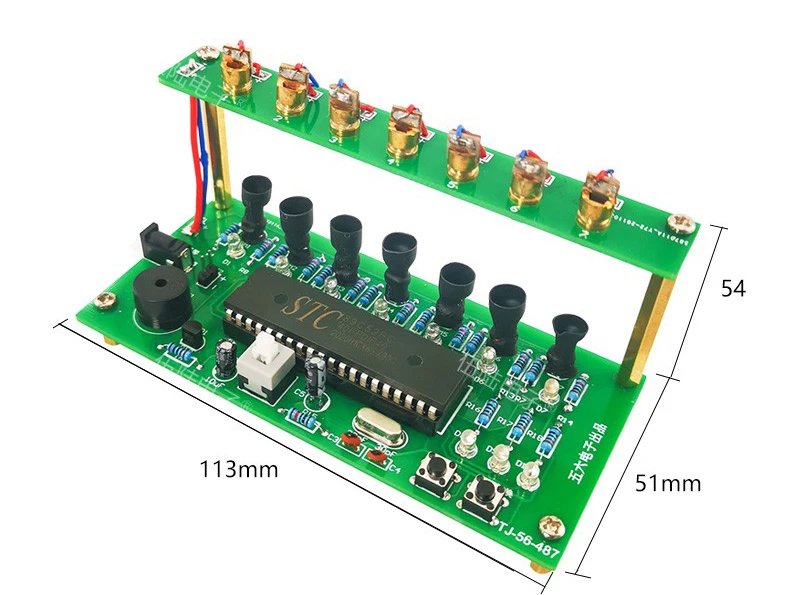

Nombre del producto: kit divertido de bricolaje de un solo chip del órgano electrónico láser 51
Modelo de producto: TJ-56-487
Voltaje de funcionamiento: DC5V
Introducción del producto:
El usuario sólo necesita mover el haz como si se mueve la cuerda y se puede reproducir una melodía.El arpa láser se compone de dos partes: una resistencia fotosensible y una microcomputadora de un solo chip STC89C52.Cuando se bloquea el haz emitido por un tubo láser, se induce la resistencia fotosensible correspondiente y se generan cambios de resistencia.El sistema de ocho resistencias fotosensibles produce el cambio de potencial alto y bajo, lee los cambios de potencial alto y bajo de la resistencia fotosensible por parte de la computadora de un solo chip y completa la entrada de las instrucciones de operación.La MCU controla los datos basados en la información del comando para transmitir datos a través del puerto serie, que se asigna al puerto p0^2 del altavoz y al puerto P1 de la lámpara de agua para generar la respuesta correspondiente.
Cuando se irradia el láser, la MCU lee el voltaje de la resistencia fotosensible y en este momento tiene un nivel bajo.Cuando no hay irradiación láser, la MCU lee el voltaje de la resistencia fotosensible y luego tiene un nivel alto.De esta forma, cuando la luz del láser está blindada, se puede producir el efecto del interruptor en el circuito.
Características del producto:
1.Hay un total de 7 cuerdas.Cuando se corta la cuerda, el timbre envía el nivel de sonido correspondiente.
2.Cuando se corta la cuerda, se enciende el LED de la cuerda.Hay un total de 7 LED.
3.Reproduce dos piezas de música almacenadas mediante botones.
4.Cambia graves medios y altos.

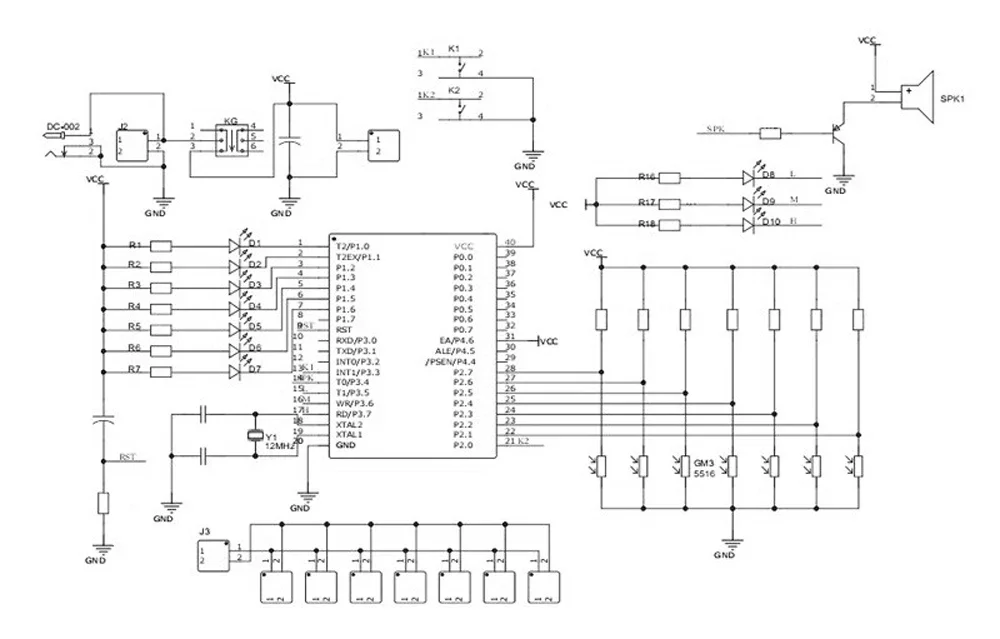

Diagrama del circuito:

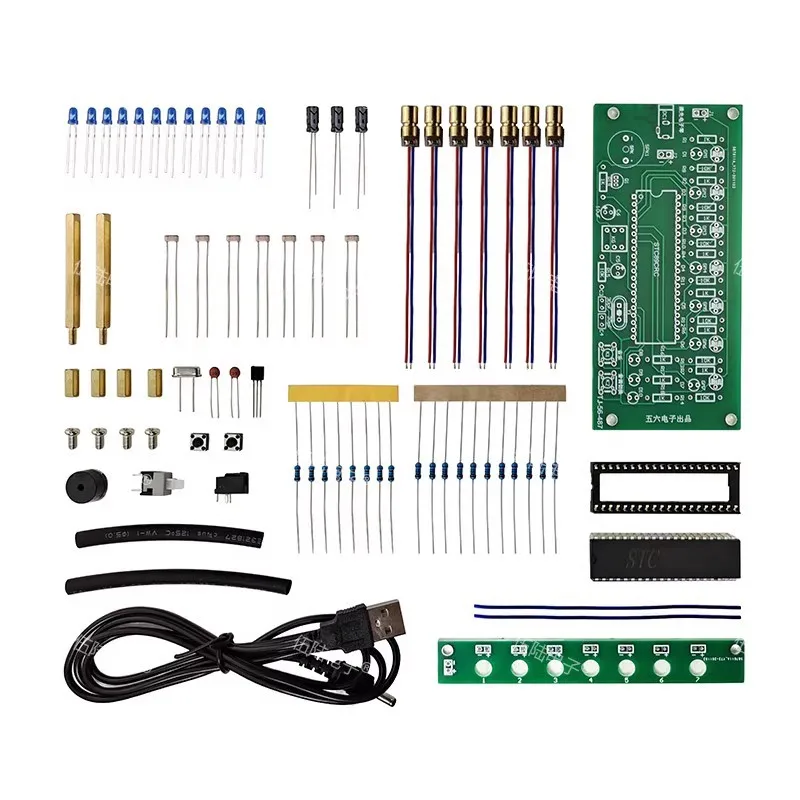

El paquete incluye:
