Descripción

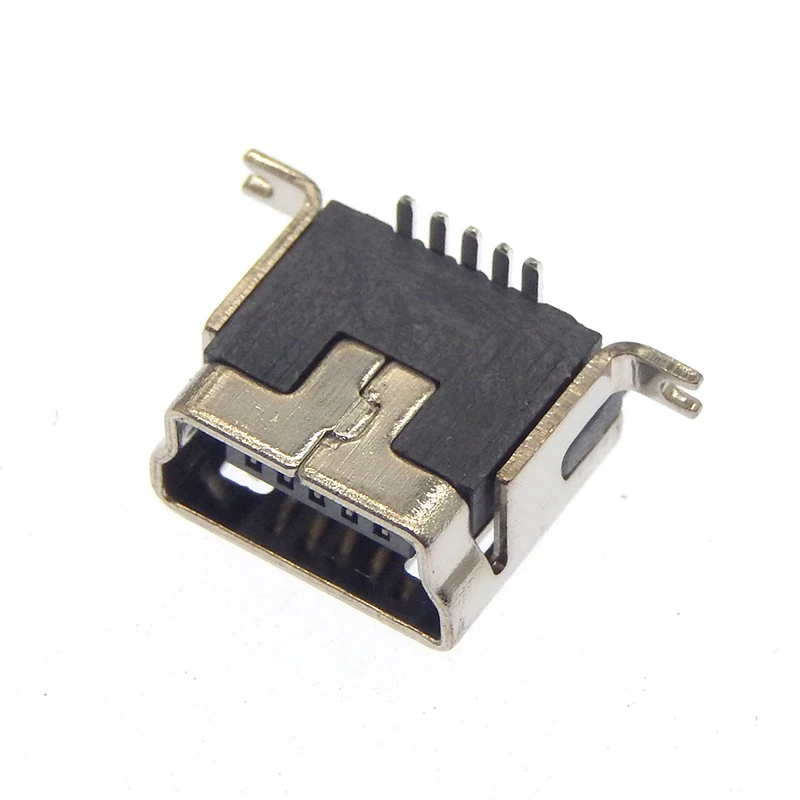

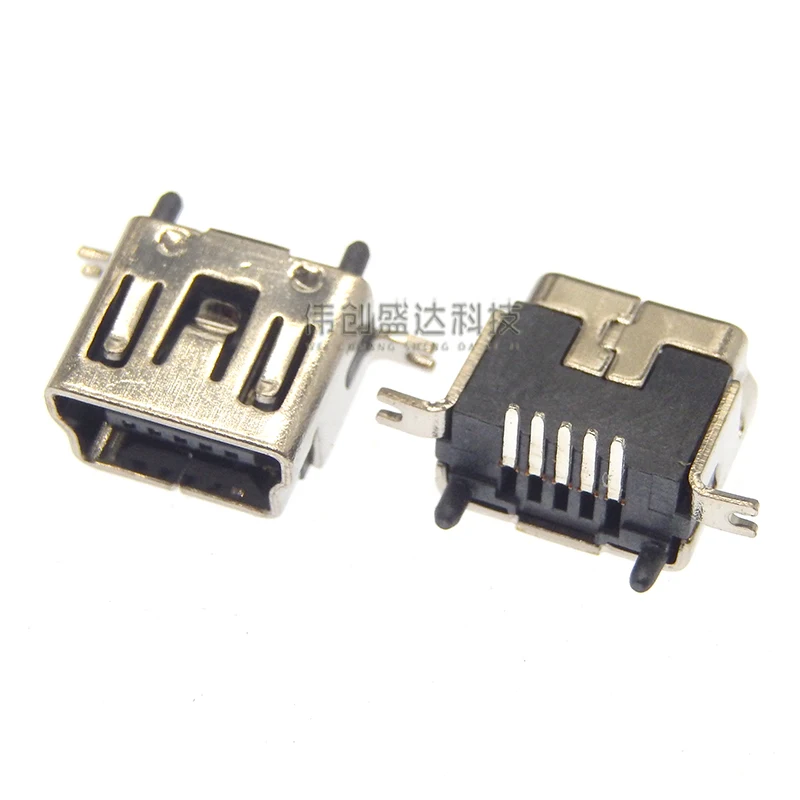

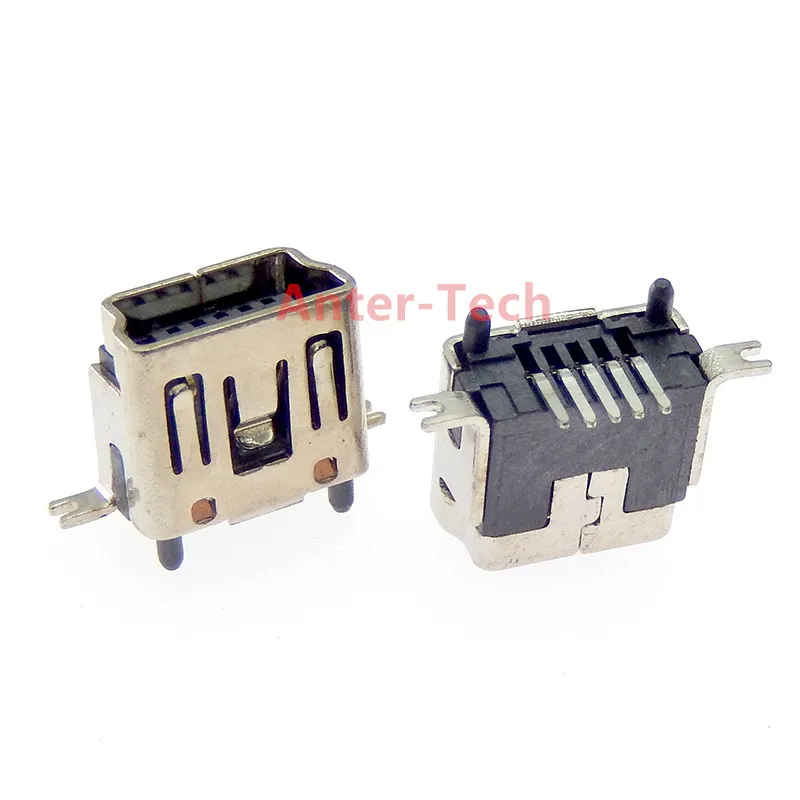

Este pack de 5 conectores Mini USB tipo B hembra de 5 pines está pensado para proyectos de bricolaje electrónico, reparación de equipos y desarrollo de prototipos. Cada conector se monta en placa mediante piernas DIP verticales y ofrece una salida a 180 grados, lo que facilita la integración en diseños compactos donde el espacio es limitado y se requiere un puerto Mini USB sólido y bien fijado a la PCB.
El estándar Mini USB tipo B se utilizó durante años en cámaras digitales, reproductores de música, consolas portátiles y otros dispositivos compactos. Aunque ha sido reemplazado en muchos casos por Micro USB o USB C, sigue presente en una gran cantidad de aparatos en uso. Contar con conectores de repuesto como estos te permite alargar la vida útil de equipos antiguos o reutilizar diseños que ya conoces bien en nuevos proyectos.
Características principales del conector Mini USB tipo B 5 pines
- Tipo: conector Mini USB tipo B hembra de 5 pines.
- Montaje:DIP vertical sobre PCB con pierna recta.
- Orientación: conector de 180° adecuado para entradas orientadas al borde de placa.
- Formato: versión V3, apta para muchos diseños clásicos con Mini USB.
- Aplicaciones: reparación de puertos, creación de placas hijas, prototipos y proyectos DIY.
Aplicaciones típicas en reparación y proyectos DIY
Una de las aplicaciones más comunes de estos conectores es la reparación de puertos Mini USB dañados en dispositivos que todavía tienen una larga vida útil. Con el tiempo, los conectores sufren desgaste, holgura o roturas en las patillas de soldadura, provocando fallos de carga o conexión intermitente. Sustituir el puerto por un conector nuevo montado sobre la PCB original es una manera eficaz de devolver a la vida cámaras, reproductores o pequeños gadgets.
También resultan muy útiles en la creación de prototipos y placas personalizadas. Si desarrollas módulos o dispositivos que necesitan conexión Mini USB para alimentación o datos, puedes integrar estos conectores directamente en tu diseño, manteniendo compatibilidad con cables existentes y reduciendo la necesidad de adaptadores externos.
Recomendaciones de montaje en PCB
Para obtener un resultado fiable, es importante tener en cuenta algunos puntos durante el montaje:
- Diseñar la PCB con el patrón de taladros adecuado para las 5 patas de señal y las anclas mecánicas, si las hubiera.
- Utilizar un soldador de punta fina y estaño de calidad para evitar puentes y asegurar un buen mojado.
- Comprobar con una lupa que no haya contactos soldados entre pines adyacentes.
- Añadir, si es necesario, refuerzos mecánicos en la placa (islas de cobre y tornillos) para soportar esfuerzos de inserción.
Una vez soldado el conector, es aconsejable verificar la continuidad entre el puerto y las pistas relevantes de la placa, así como comprobar que el conector queda correctamente alineado con el borde del dispositivo o la carcasa en la que va a integrarse.
Ventajas de tener un pack de 5 unidades
Adquirir un pack de 5 conectores ofrece varias ventajas frente a comprar unidades sueltas. Por un lado, te permite disponer de repuestos de forma inmediata en caso de errores de montaje o futuras reparaciones. Por otro, reduce el coste unitario y facilita que puedas experimentar con distintas configuraciones en tus placas o prototipos sin preocuparte por quedarte sin conectores.
Para talleres de reparación, academias de electrónica o makerspaces, tener un pequeño stock de conectores Mini USB tipo B ayuda a dar respuesta rápida a averías frecuentes relacionadas con puertos de carga y comunicación.
Ideas de uso en proyectos electrónicos
- Repuestos para cámaras, MP3 y GPS que utilizan Mini USB como puerto principal.
- Placas adaptadoras que conviertan USB estándar a Mini USB mediante un conector en PCB.
- Dispositivos DIY que utilicen Mini USB para alimentación o comunicación serie/USB.
- Kits educativos donde estudiantes practican soldadura y sustitución de puertos.
Resumen
En resumen, este pack de 5 conectores Mini USB tipo B hembra de 5 pines DIP vertical es una solución práctica y económica para quienes trabajan con electrónica de consumo, reparación de pequeños dispositivos y desarrollo de prototipos. Permiten recuperar equipos con puertos dañados, diseñar placas personalizadas y mantener un pequeño inventario de conectores clave para tu banco de trabajo.
Si buscas conectores fiables para puertos Mini USB en PCB, este conjunto ofrece una buena relación entre calidad, versatilidad y precio, facilitando tanto las reparaciones como los nuevos desarrollos de hardware.
