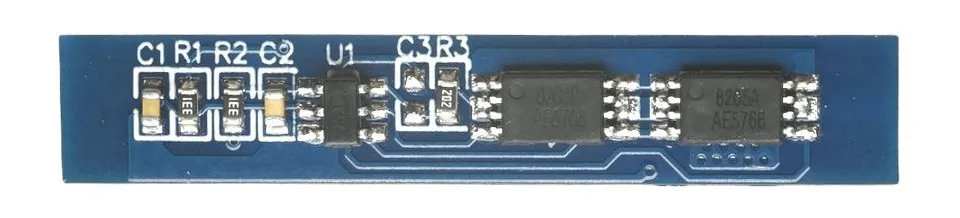

Batería de litio de iones de litio 2S 3A 5A 7,4 V 8,4 V 18650 Placa de protección del cargador BMS PCM para paquete de batería Lipo de iones de litio
Características del producto:
1) circuito de detección de voltaje de alta precisión;
2) terminal del cargador mediante dispositivo de alto voltaje;
3) Circuito de detección de sobrecorriente de tres etapas incorporado (sobrecorriente 1, sobrecorriente 2 o cortocircuito de carga);
4) El transistor MOS puede controlar la carga y descarga de la batería;
5) bajo consumo de corriente en espera.

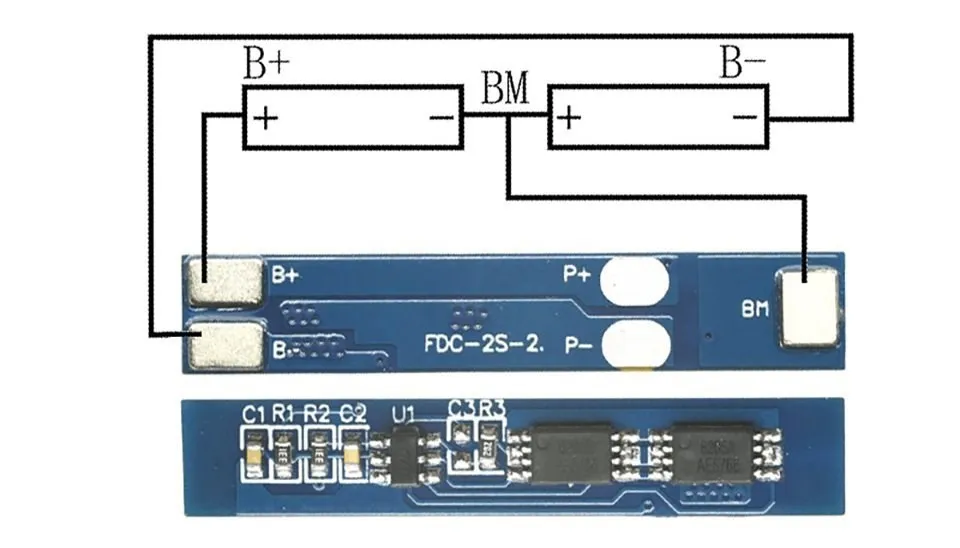

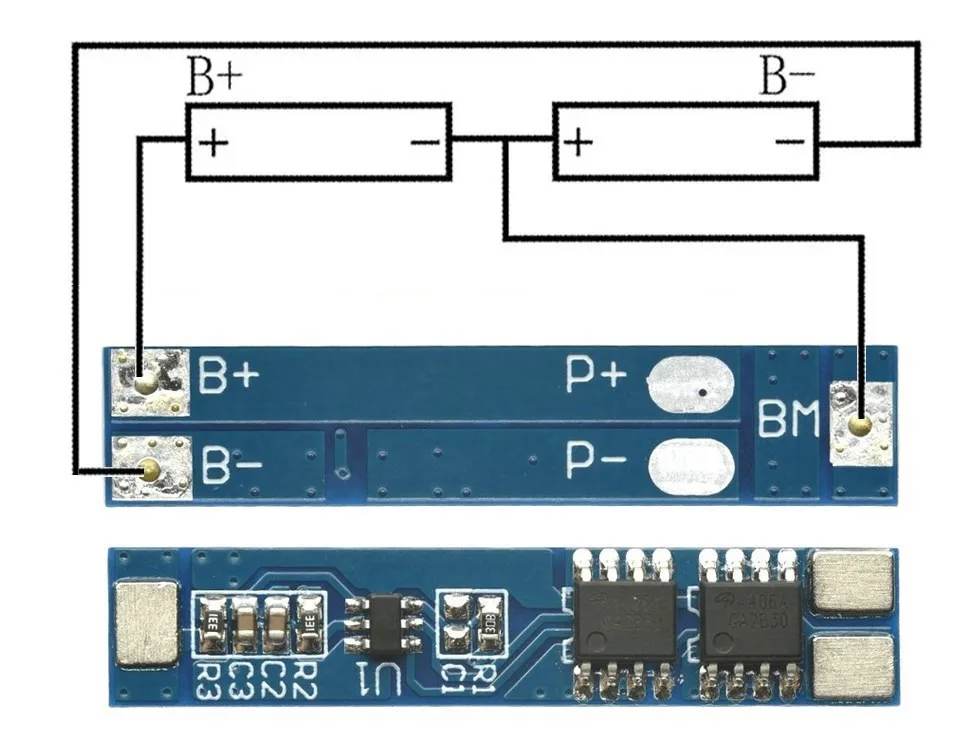

Descripción del punto de soldadura:
· B+ está conectado al electrodo positivo de la batería;
· B- Conectar al electrodo negativo de la batería;
· MB se conecta al punto de conexión antes de la batería 1 y la batería 2;
· Terminal de carga/descarga P+ (compartición de terminal de carga/descarga);
· P- terminal de carga/descarga negativo (terminal de carga/descarga compartido).

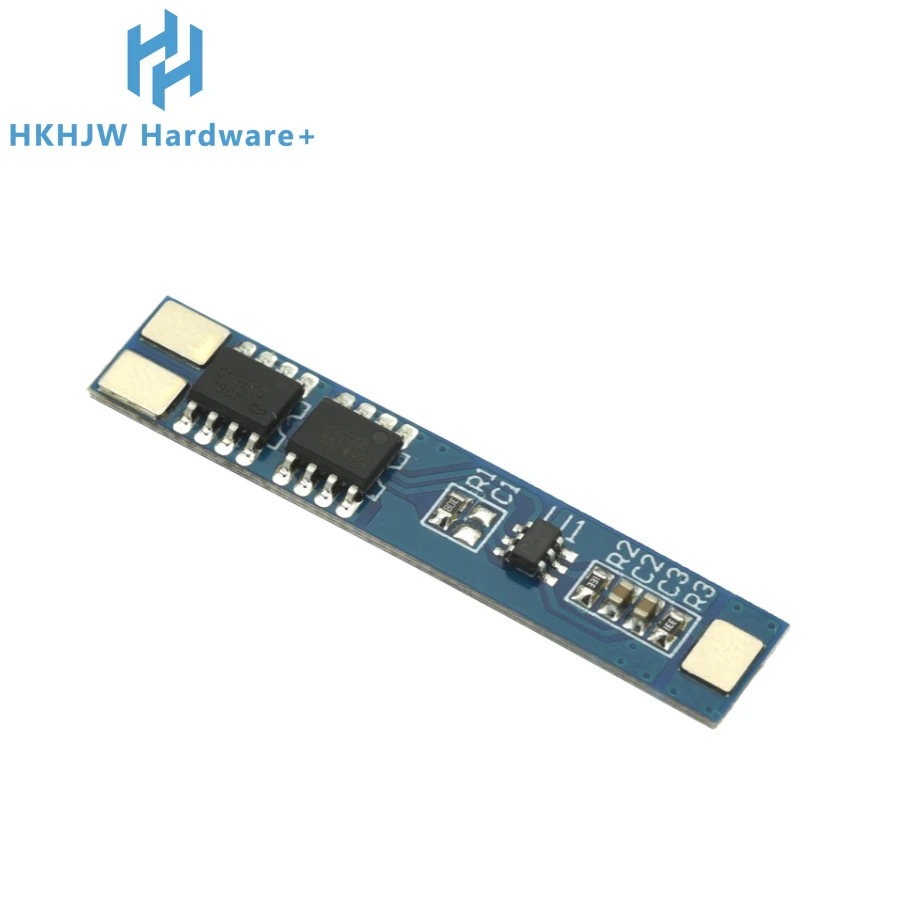

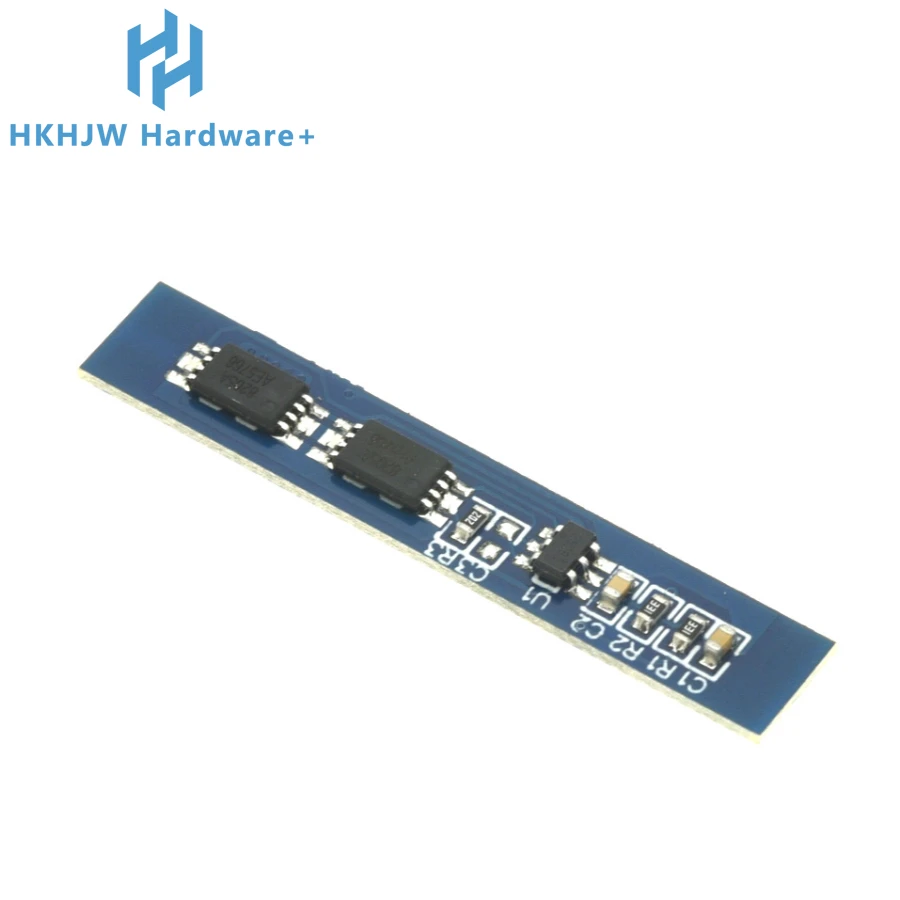

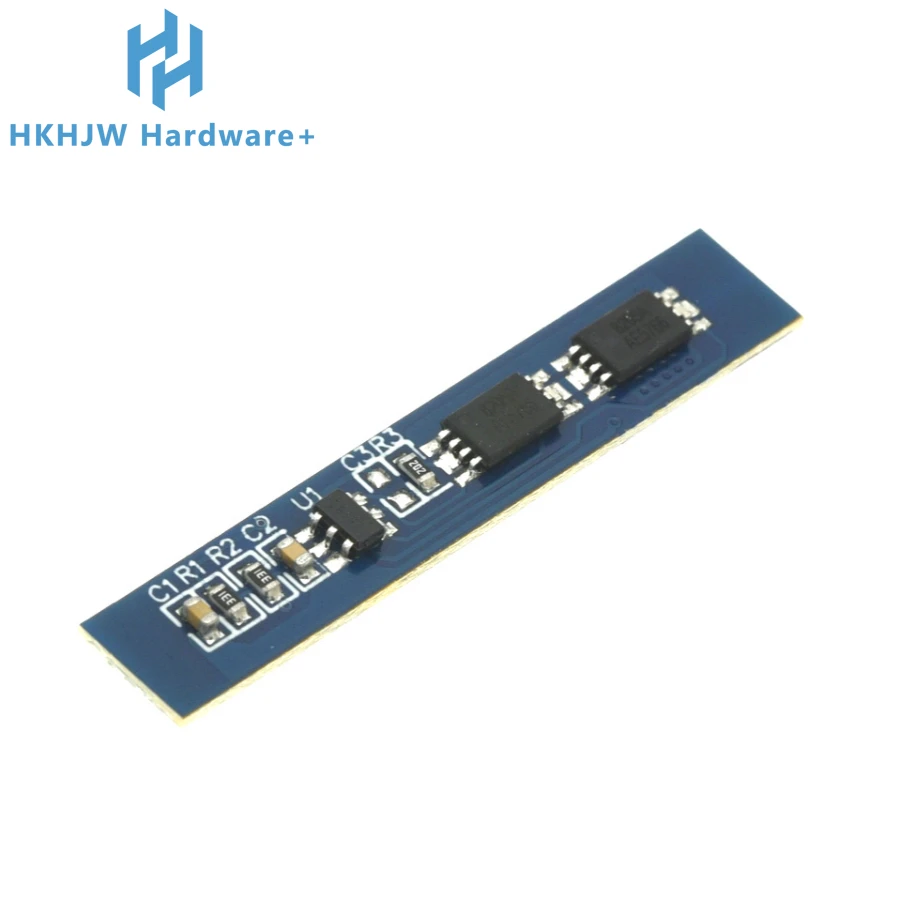

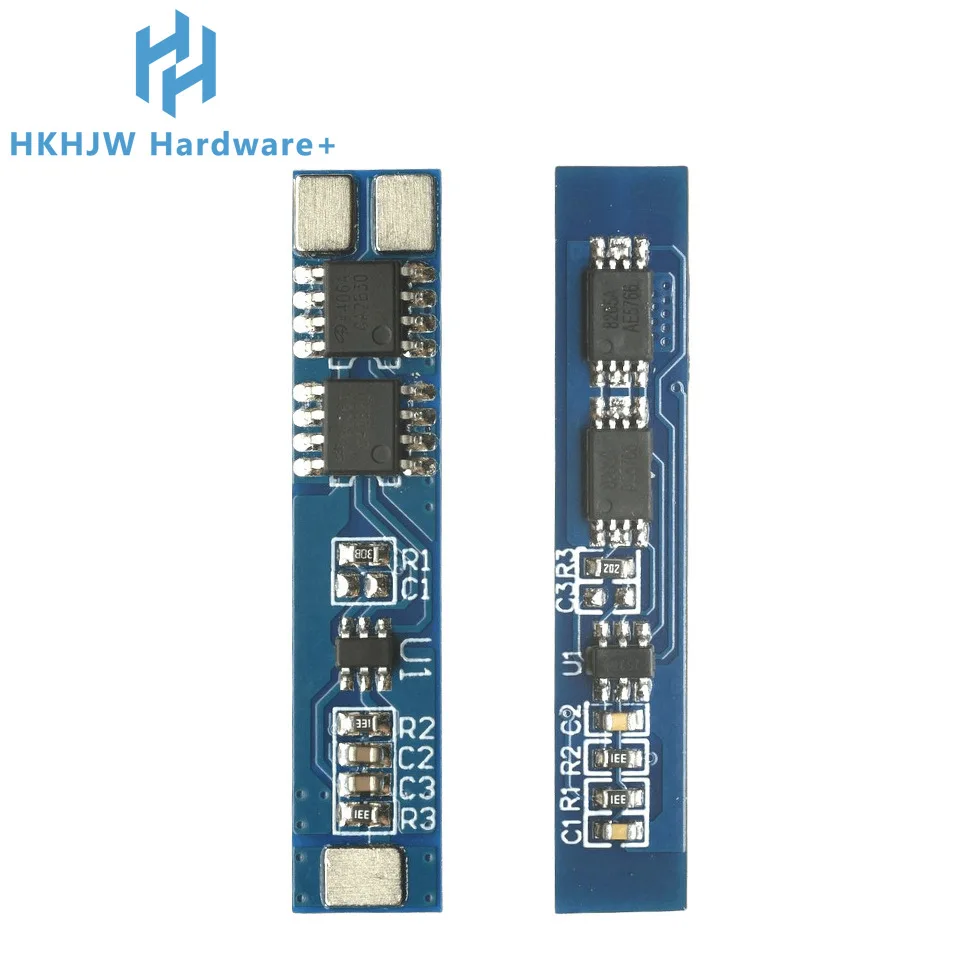

Corriente 2S 7,4V 8,4V 3A
Parámetros del producto:
Rango de voltaje de sobrecarga: 4,25-4,35 v ± 0,05 v
Tamaño: 36*6*2,0mm
Rango de voltaje de sobredescarga: 2,5-3,0 v ± 0,05 v
Corriente de trabajo: 3A
Temperatura de funcionamiento: -40-- +50℃
Corriente instantánea: 5A
Condiciones de almacenamiento: -40-- +80℃
Corriente estática: menos de 3uA
Vida efectiva: más de 50.000 horas
Resistencia interna: menos de 45 Mω
Protección contra cortocircuitos: se puede proteger, es necesario cargar para restaurar
Voltaje de carga: 8,4 V-9 V

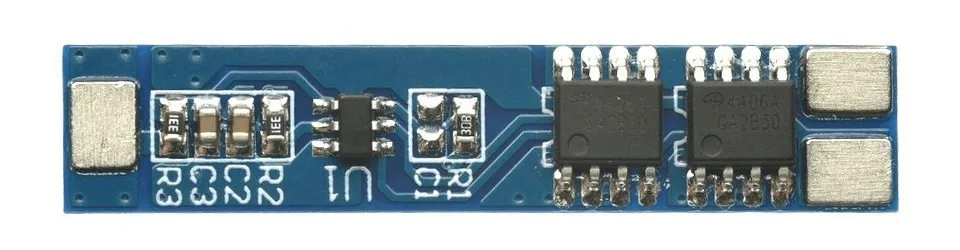

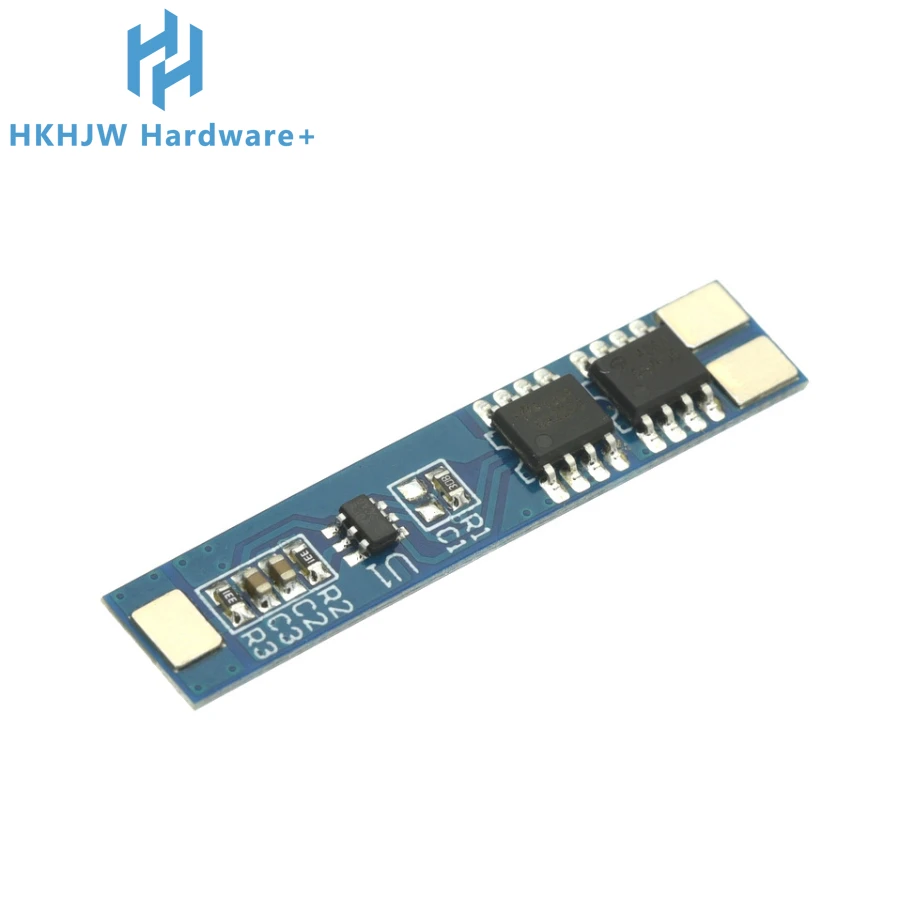

Corriente 2S 7,4V 8,4V 5A
Parámetros del producto:
Rango de voltaje de sobrecarga: 4,25-4,35 v ± 0,05 v
Tamaño: 38*8*2,5mm
Rango de voltaje de sobredescarga: 2,5-3,0 v ± 0,05 v
Corriente de trabajo superior: 5A
Temperatura de funcionamiento: -40-- +50℃
Corriente instantánea superior: 7A
Condiciones de almacenamiento: -40-- +80℃
Corriente estática: menos de 10uA
Vida efectiva: más de 50.000 horas
Resistencia interna: menos de 300mΩ
Protección contra cortocircuitos: se puede proteger, es necesario cargar para restaurar
Voltaje de carga: 8,4v-9v
P+P- La entrada y salida del mismo puerto, combinadas sin salida con un cargador de 8,4 V, se pueden cargar una vez. La batería combinada debe tener el mismo voltaje y resistencia.
