Color
Descripción
Características y parámetros del módulo:
Instrucciones:
Nota:Cuando la batería está conectada por primera vez, es posible que no haya salida de voltaje entre OUT+ y OUT-.En este momento, el circuito de protección se puede activar conectando el voltaje de 5 V y cargándolo.Si la batería se cortocircuita desde B+ B- y luego se conecta, también es necesario cargarla.Apague para activar el circuito de protección.Cuando utilice un cargador de teléfono móvil como entrada, tenga en cuenta que el cargador debe poder generar 1A o más; de lo contrario, es posible que no pueda cargarse normalmente.

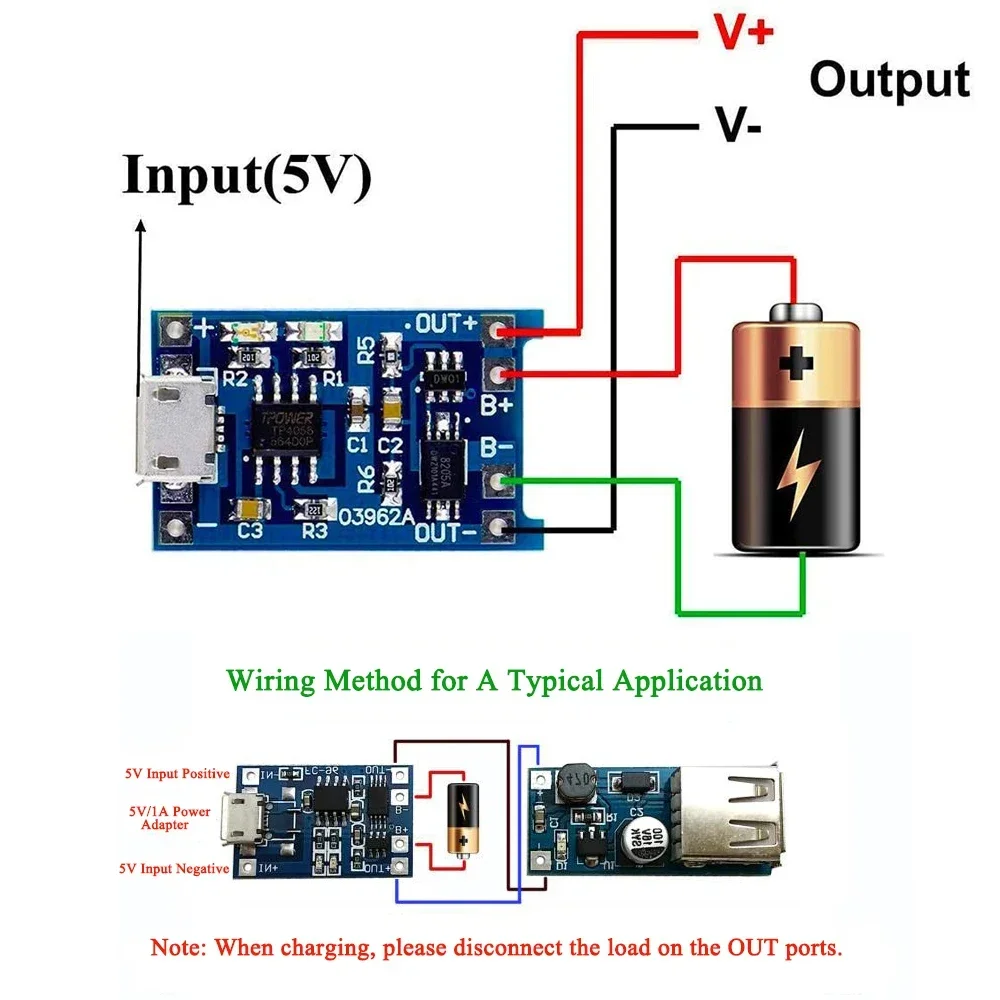

La toma USB TIPO C y los pads + - al lado son los terminales de entrada de alimentación, que están conectados a un voltaje de 5V.B+ está conectado al electrodo positivo de la batería de litio y B- está conectado al electrodo negativo de la batería de litio.OUT+ y OUT- están conectados a la carga, como los polos positivo y negativo de la placa de refuerzo móvil u otras cargas.
Conecte la batería a B+ B-, inserte el cargador del teléfono móvil en la toma USB, la luz roja se está cargando y la luz azul está llena.
Nota:Durante la carga, se debe desconectar la carga en el terminal OUT.Los polos positivo y negativo no deben estar conectados incorrectamente.Úselos de acuerdo con las especificaciones; de lo contrario, se dañarán directamente.

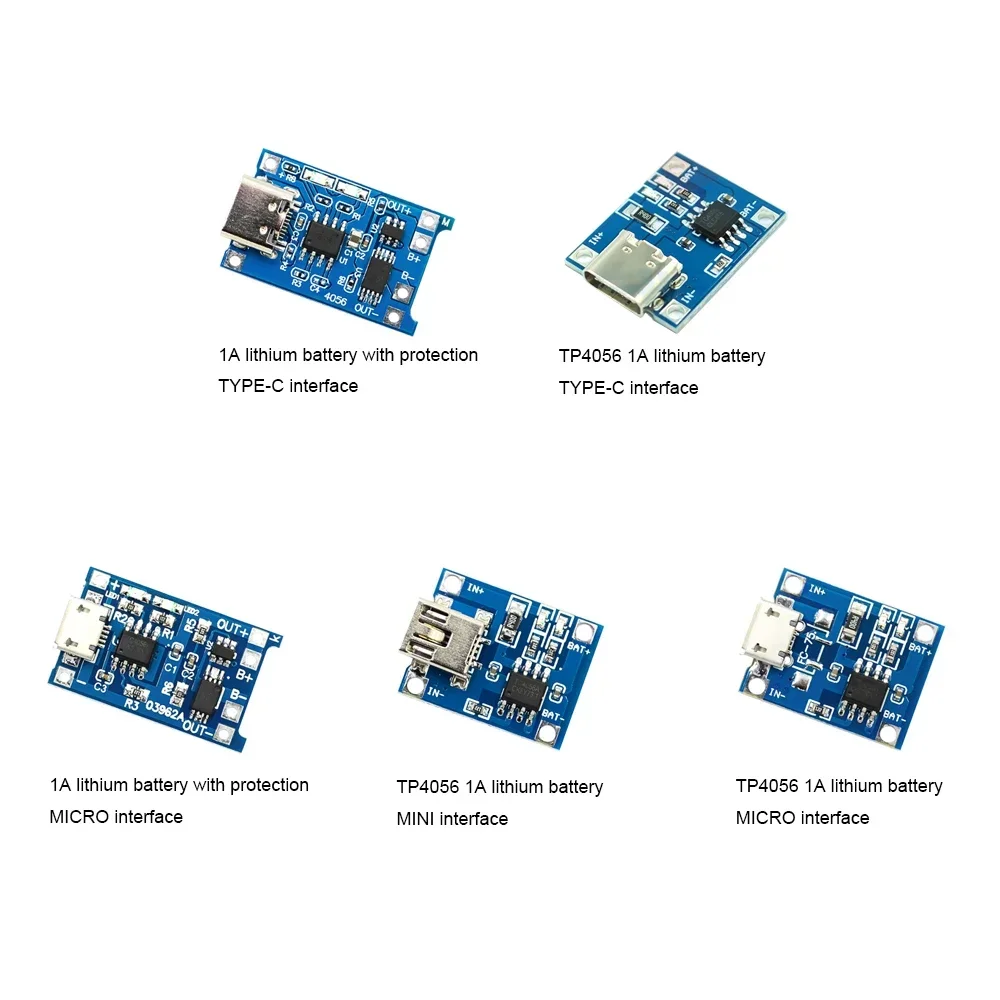

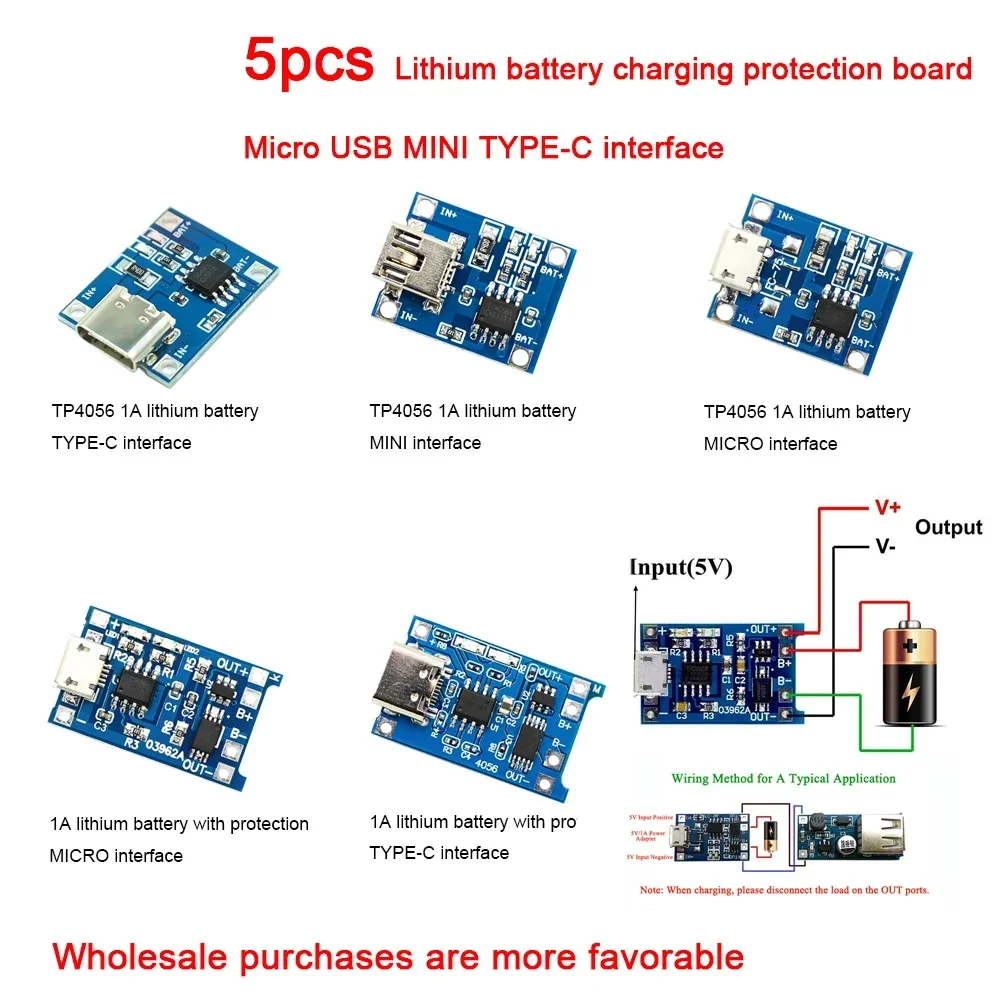

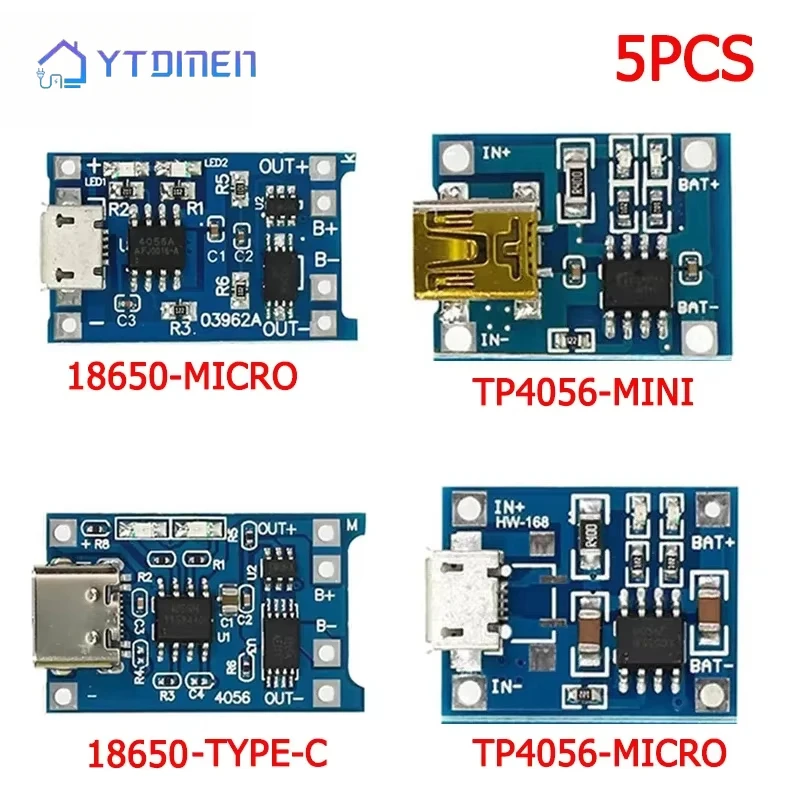

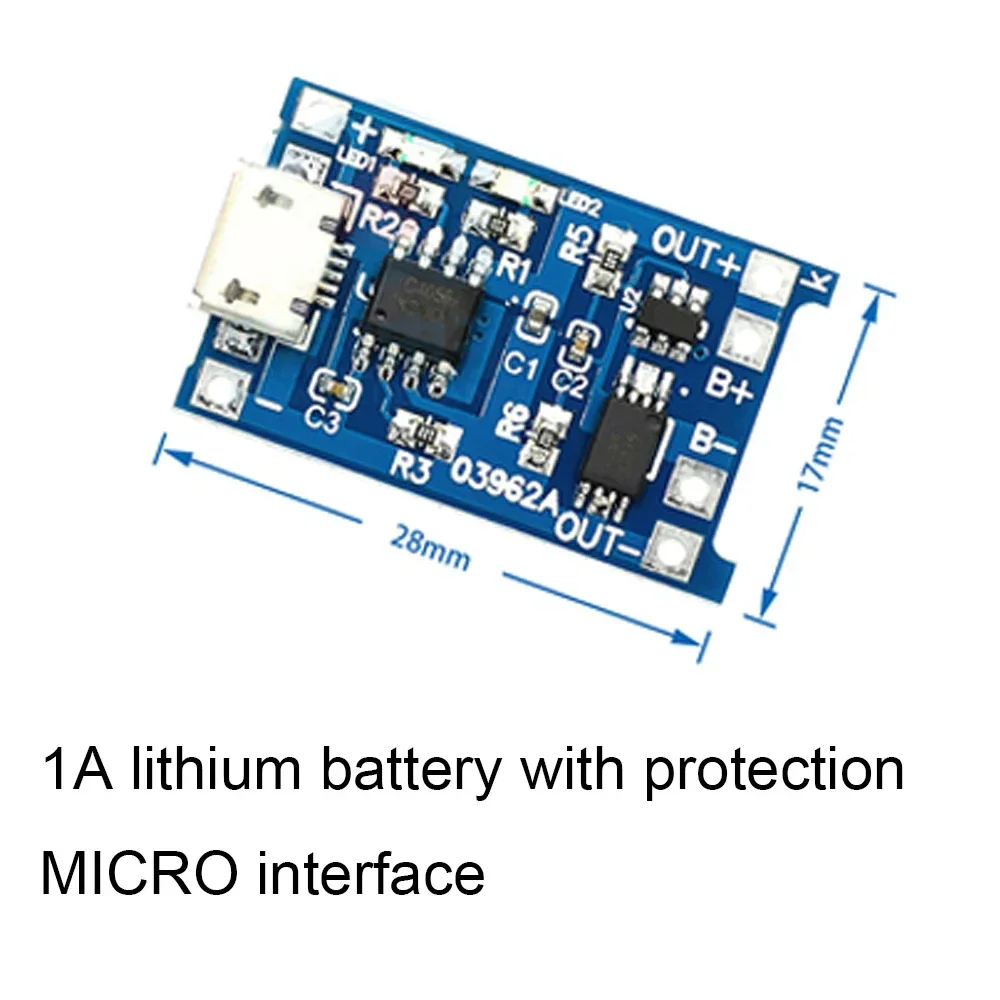

Placa integrada de carga y protección de batería de litio 1A interfaz MICRO dos en uno
Características y parámetros del módulo:
Interfaz: MICRO
Voltaje: 5V
Voltaje de corte de carga: 4,2 V ±1%
Corriente de carga: 1000 mA
Voltaje de protección contra sobredescarga de la batería: 2,5 V
Corriente de protección contra sobrecorriente de la batería: 3A
Tamaño del tablero: 2,8*1,7 CM

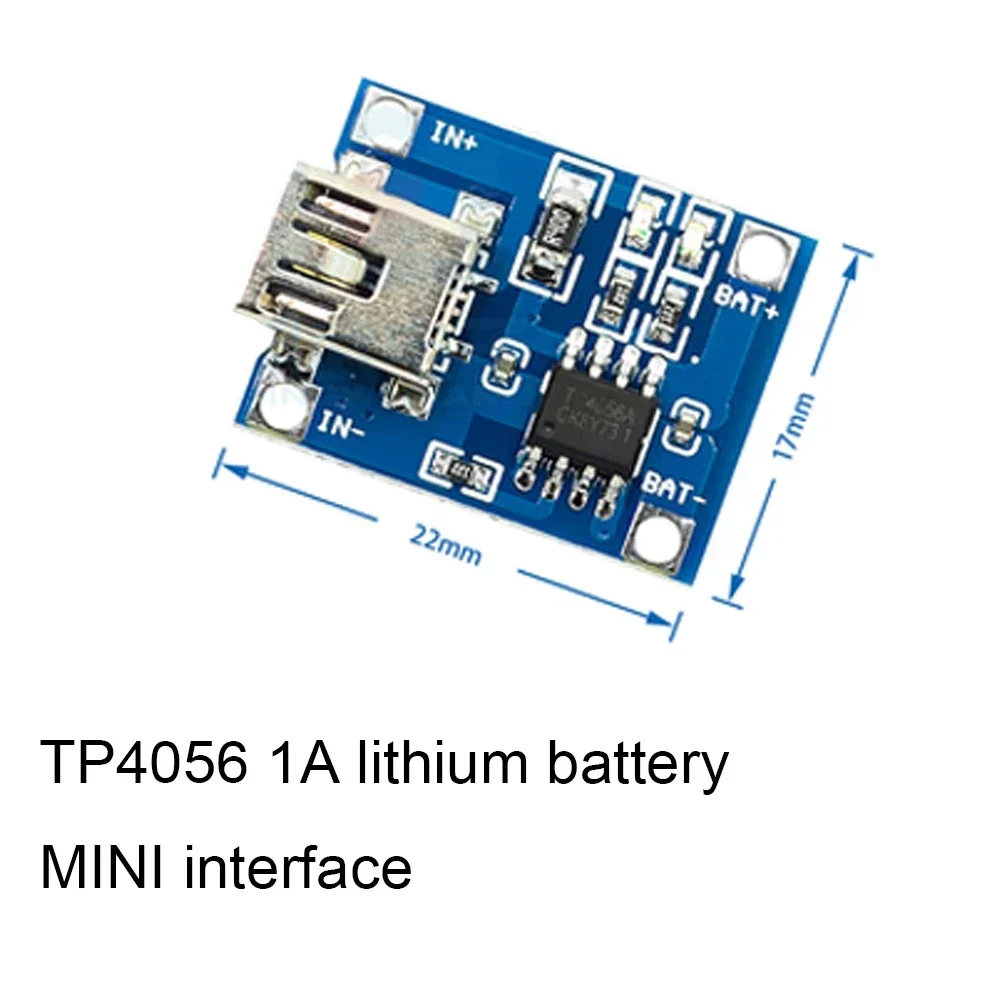

TP4056 1A módulo fuente de carga de batería de litio Mini interfaz
Características y parámetros del módulo:
Interfaz: MINI
Método de carga: carga lineal
Corriente de carga: 1A
Precisión: 1,5%
Voltaje de entrada: 4,5 V-5,5 V
Voltaje de carga completa: 4,2 V
No se puede revertir
Tamaño del tablero: 2,2*1.7 CM

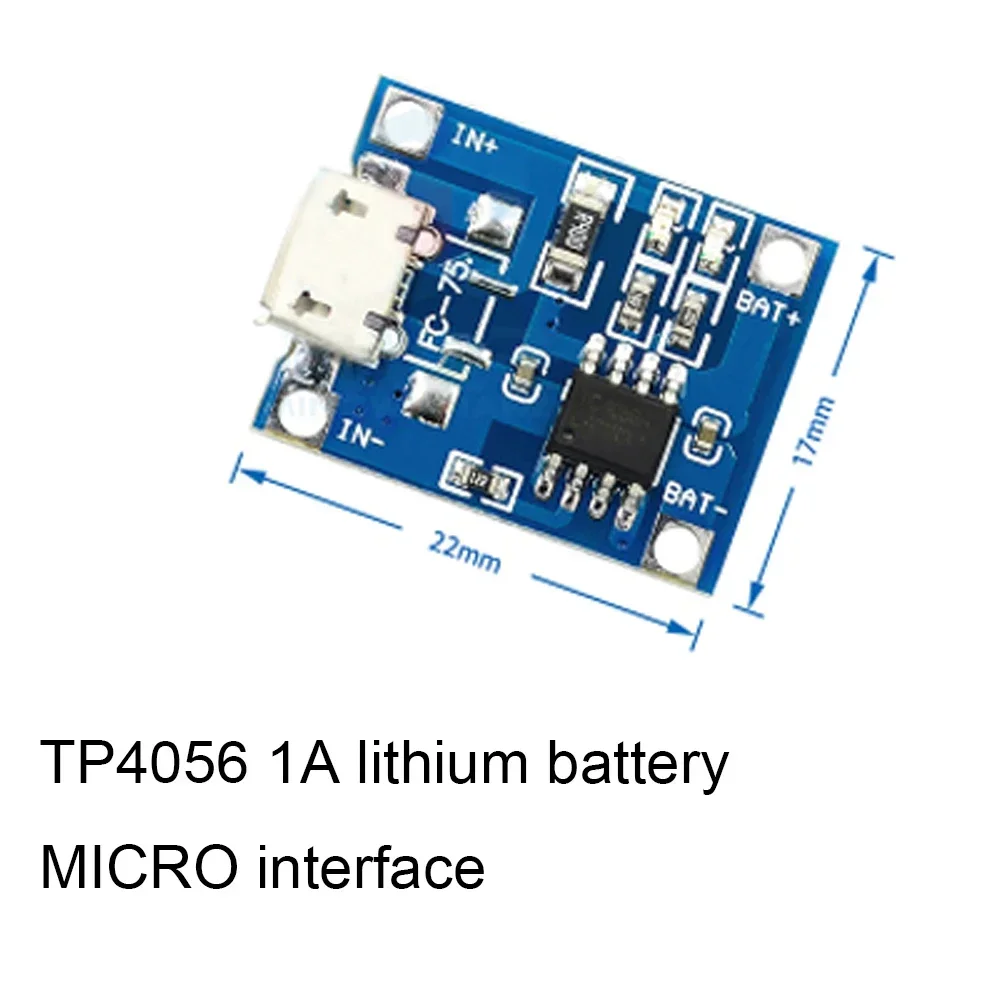

Interfaz MICRO del módulo de fuente de carga de batería de litio TP4056 1A
Características y parámetros del módulo:
Interfaz: MICRO
Método de carga: carga lineal
Corriente de carga: 1A
Precisión: 1,5%
Voltaje de entrada: 4,5 V-5,5 V
Voltaje de carga completa: 4,2 V
No se puede revertir
Tamaño del tablero: 2,2*1.7 CM

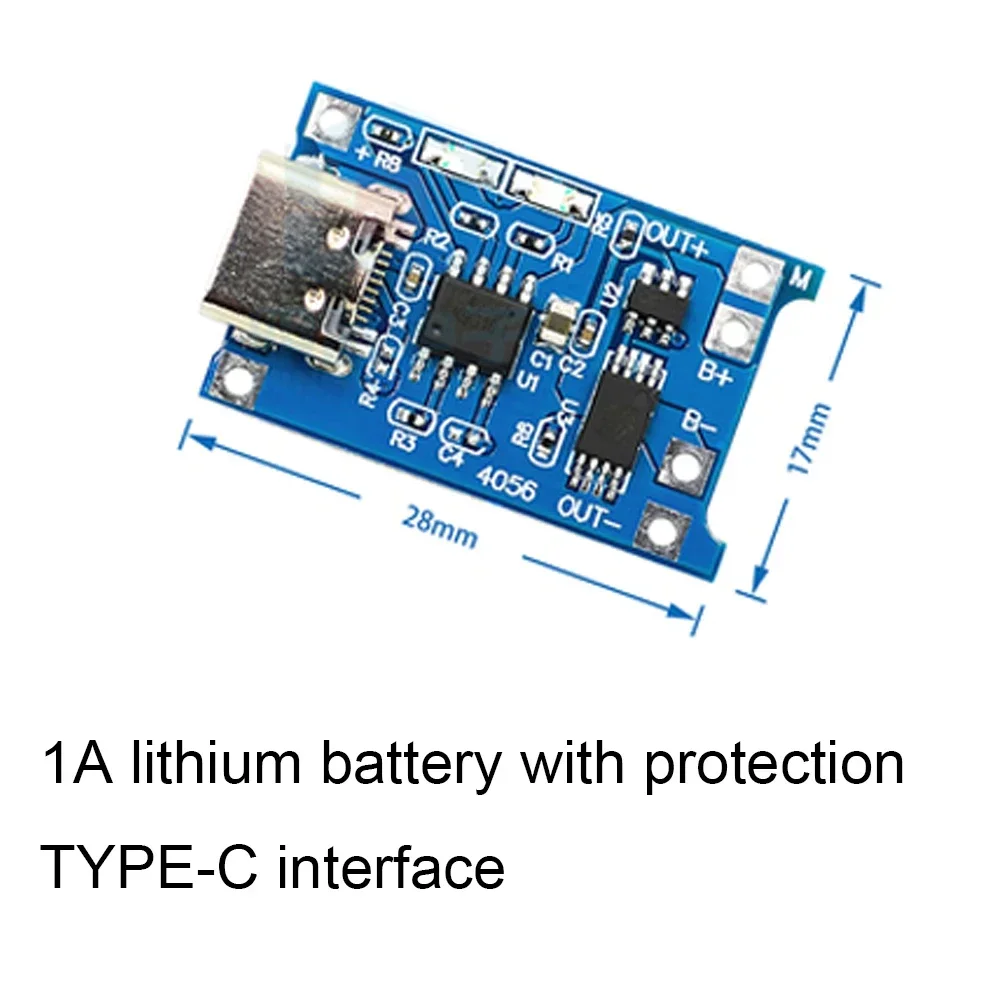

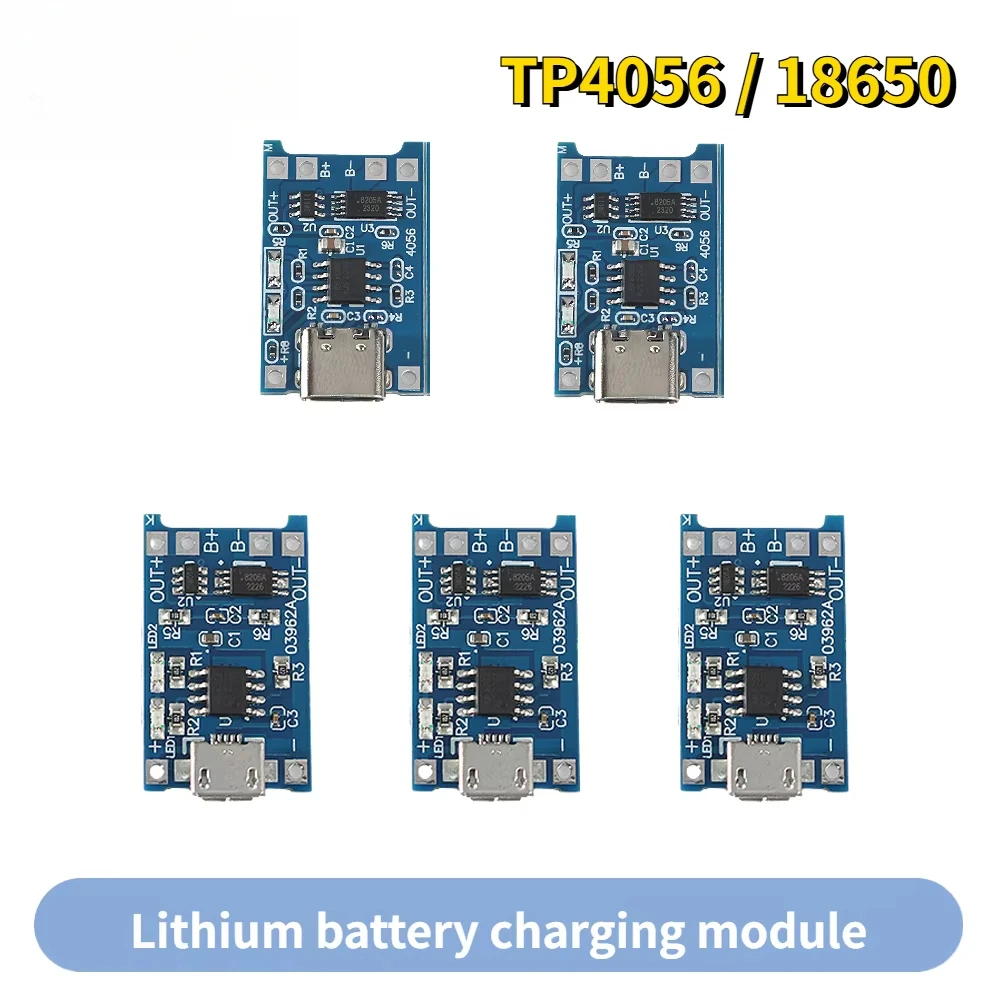

Placa integrada de carga y protección de batería de litio 1A interfaz TYPE-C dos en uno
Características y parámetros del módulo:
Interfaz: TIPO-C
Voltaje: 5V
Voltaje de corte de carga: 4,2 V ±1%
Corriente de carga: 1000 mA
Voltaje de protección contra sobredescarga de la batería: 2,5 V
Corriente de protección contra sobrecorriente de la batería: 3A
Tamaño del tablero: 2,8*1,7 CM
