Color
Número de modelo
Descripción

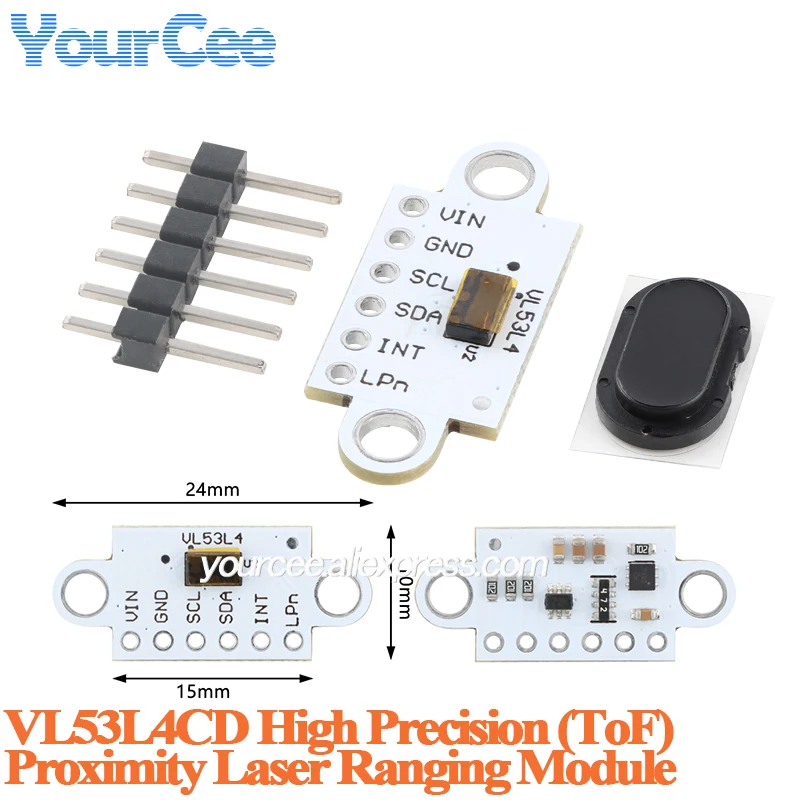

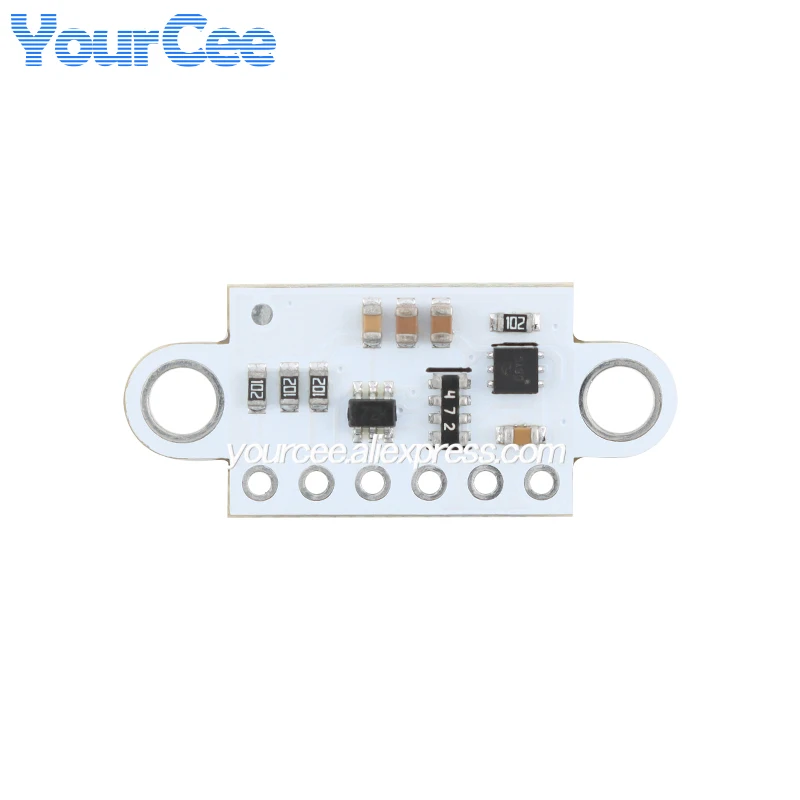

Módulo VL53L4CD
Voltaje de funcionamiento: 3,3 V/5 V
Rango de medición: 1-1300 (mm)
Resolución: ± 1 mm
Interfaz de comunicación: IIC
Fuente de luz: VCSEL de 940 nm
Campo de visión: 18°
Tasa de lectura máxima: 100 Hz
Dirección IIC: 0x 29(0 x0101001x)

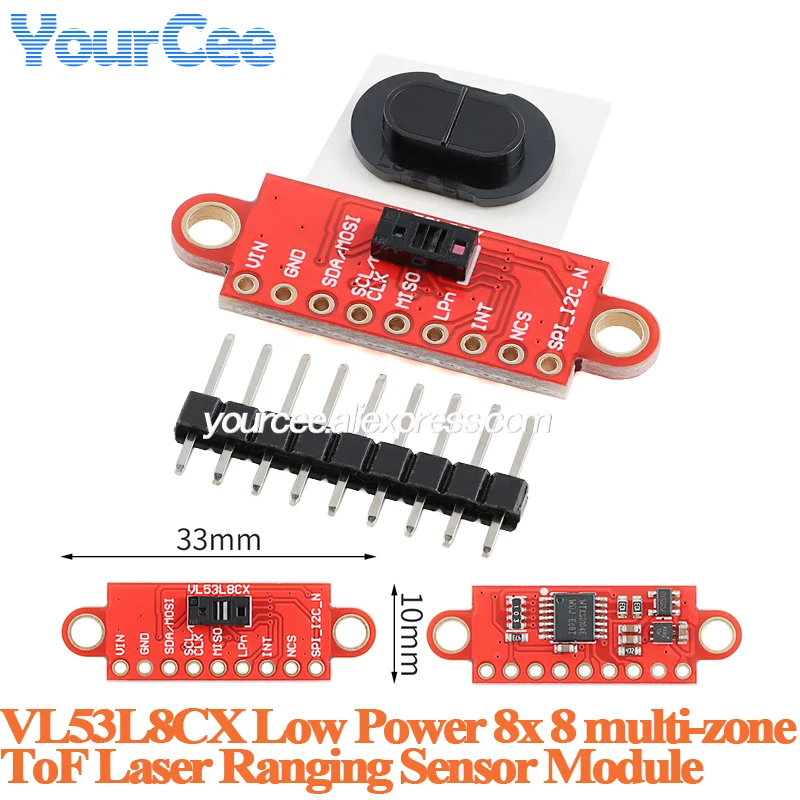

Módulo VL53L8CX
VL53L8CX es el sensor de alcance ToF multizona 1 de 8x 8, que puede mejorar el rendimiento y reducir el consumo de energía en entornos con poca luz.El sensor está diseñado en base a la tecnología Flight-Sense de ST y puede proporcionar una medición de distancia precisa de 400 cm de largo como máximo con un ángulo de campo de visión diagonal de 65°.
Una nueva generación de sensores de tiempo de vuelo multizona (ToF) con bajo consumo de energía y rendimiento de medición de distancia mejorado.
Función de medición de distancia multizona con 4x 4 o 8x 8 zonas independientes
Modo autónomo de bajo consumo con umbral programable de interrupción para activar el host
Hasta 400 cm de largo, rendimiento mejorado bajo luz ambiental
Detección multiobjetivo y medición de distancia en cada área
Procesamiento de histogramas y compensación algorítmica a MIN o eliminación de los efectos de diafonía de la cubierta
Un indicador de movimiento para que cada zona muestre si los objetivos se muevan y cómo se están moviendo.
Capacidad de velocidad de cuadros de 60 Hz
Módulo VL53L7CX
El sensor de velocidad de luz VL53L7CX está diseñado para aplicaciones que requieren un campo de visión ultra amplio, con un ángulo de visión de hasta 90° (dirección diagonal).El sensor se basa en la tecnología FlightSense, con 1 lente de superficie metálica de alta eficiencia (DOE) incorporada, que se coloca en el transmisor láser, para que pueda proyectar un campo de visión cuadrado de 60° 60° en la escena.Su función multizona puede formar una matriz de 8x 8 zonas (64 zonas en total) y puede funcionar 350 cm a alta velocidad (60 Hz).
Parámetros del producto
Sensor de medición de distancia de múltiples áreas rápido y preciso con un amplio ángulo de campo de visión de 90°
60° 60° campo de visión cuadrado (FoV) (90° diagonal)
Salida de alcance multizona con 4x 4 o 8x 8 zonas independientes
Modo autónomo de bajo consumo con umbral programable de interrupción para activar el host
Alcance de hasta 350 cm
Detección multiobjetivo y medición de distancia en cada área
Capacidad de velocidad de cuadros de 60 Hz
El procesamiento de histogramas y la compensación algorítmica pueden minimizar o eliminar los efectos de la diafonía de la placa de cubierta.
Un indicador de movimiento para que cada zona muestre si los objetivos se muevan y cómo se están moviendo.
Micromódulo totalmente integrado
Emisor: láser emisor de superficie de cavidad vertical invisible (VCSEL) de 940 nm y controlador analógico integrado
Hay elementos ópticos diferentes (DOES) tanto en el transmisor como en el receptor, lo que permite un campo de visión cuadrado.
Conjunto receptor de diodo Avalanche (SPAD) de fotón único
Firmware que se ejecuta en un microcontrolador de baja potencia.
