Descripción

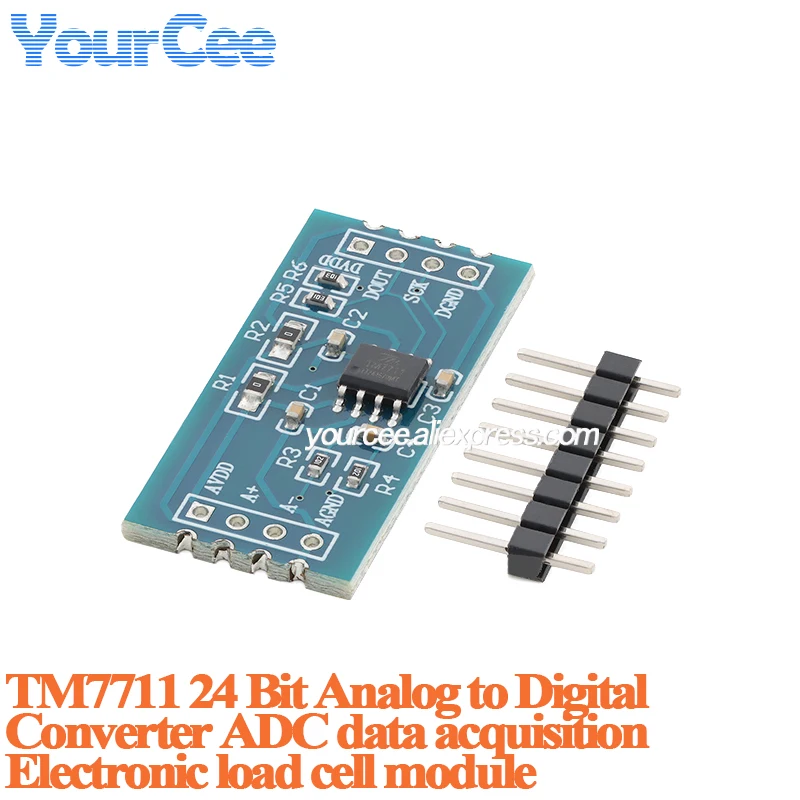

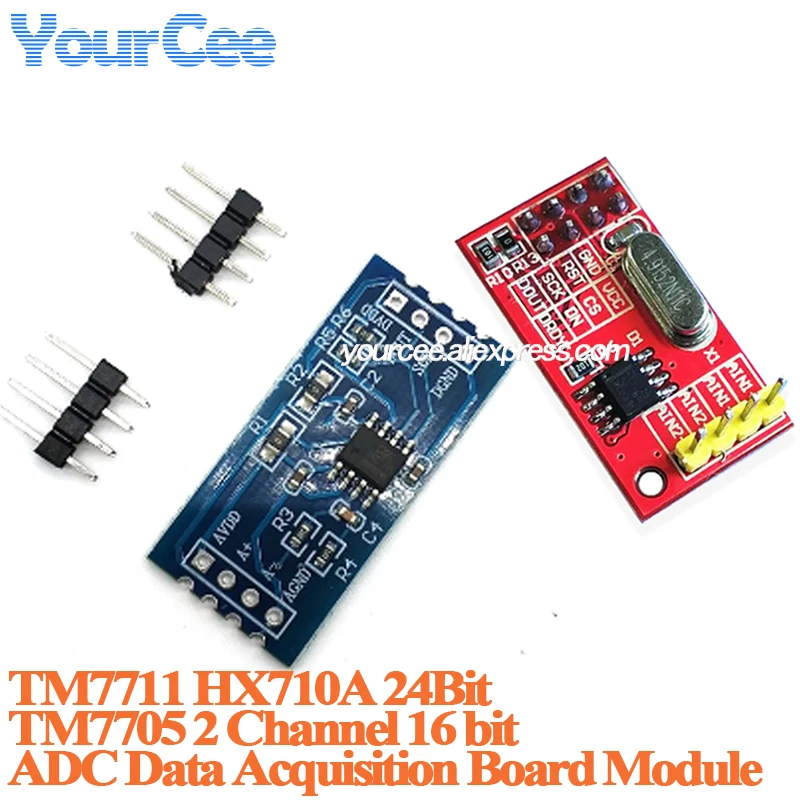

El módulo AD de pesaje de un solo chip-TM7711 es compatible con el chip HX710A en software y hardware.TM7711 es más rentable
Este módulo utiliza un chip convertidor A/D de alta precisión de 24 bits TM7711, que es el 1 diseñado para básculas electrónicas de alta precisión con entrada de un solo canal analógico.El circuito de entrada se puede configurar para proporcionar un modo de sensor de puente de voltaje (como presión, pesaje), es el módulo frontal de muestreo ideal de alta precisión y bajo costo;
El circuito de aplicación típico de pesaje TM7711 se muestra en la siguiente figura:

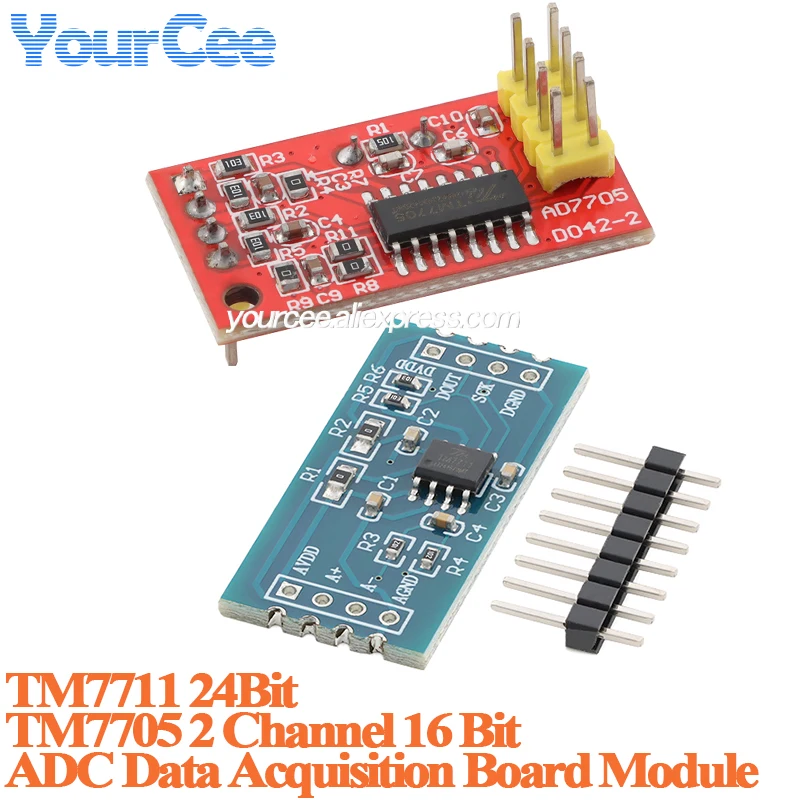

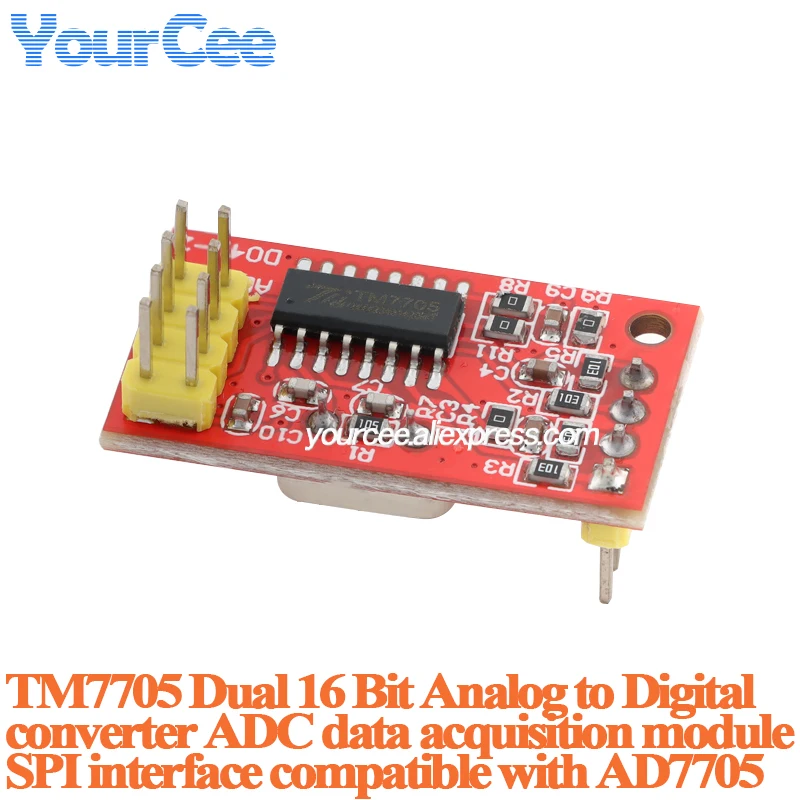

Nombre: Módulo de adquisición de datos ADC dual de 16 bits AD7705
Modelo: AD7705
Los datos recopilados son muy estables, una palabra válida real de 16 bits.
Método de cableado de la placa de desarrollo STM32-V5: conéctelo directamente al enchufe de interfaz NRF24L01.
Características del producto:
Fuente de alimentación de 1,3,3 V o 5,0 V CC
2.Interfaz MCU: SPI
3.Chip ADC principal: TM7705 (totalmente compatible con el chip AD7705)
4.Tensión de referencia externa LM285-2.5
5.Circuito de entrada con resistencia divisoria de voltaje y filtro R-C, conveniente para que los clientes cambien el rango de ganancia
6.En chip con amplificador de ganancia programable, rango de ganancia: 1-128 veces
7. La entrada interna del chip está equipada con un amplificador buffer que se puede conectar directamente al sensor.
