Descripción:

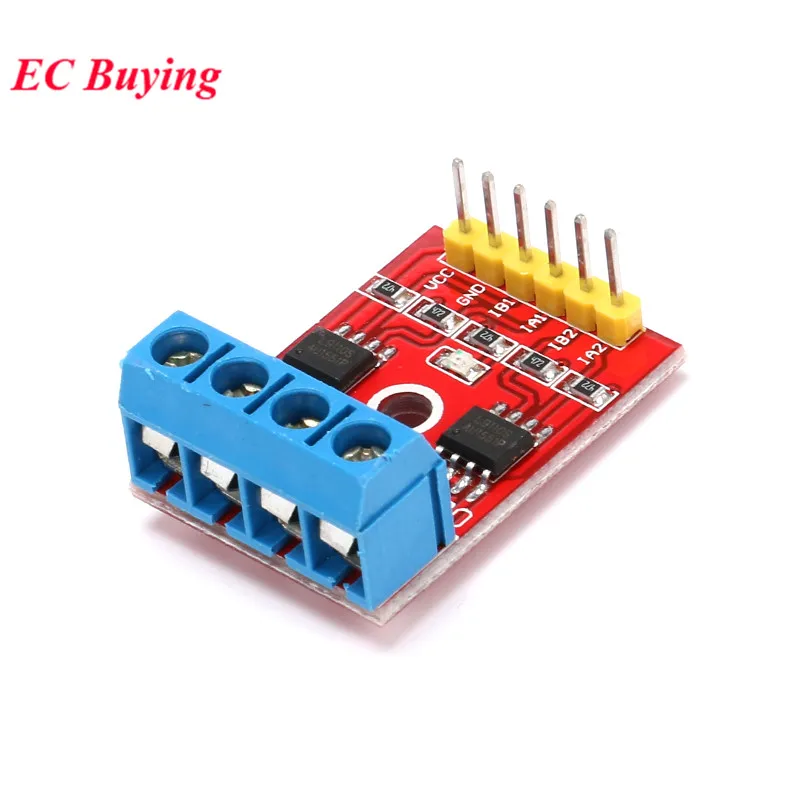

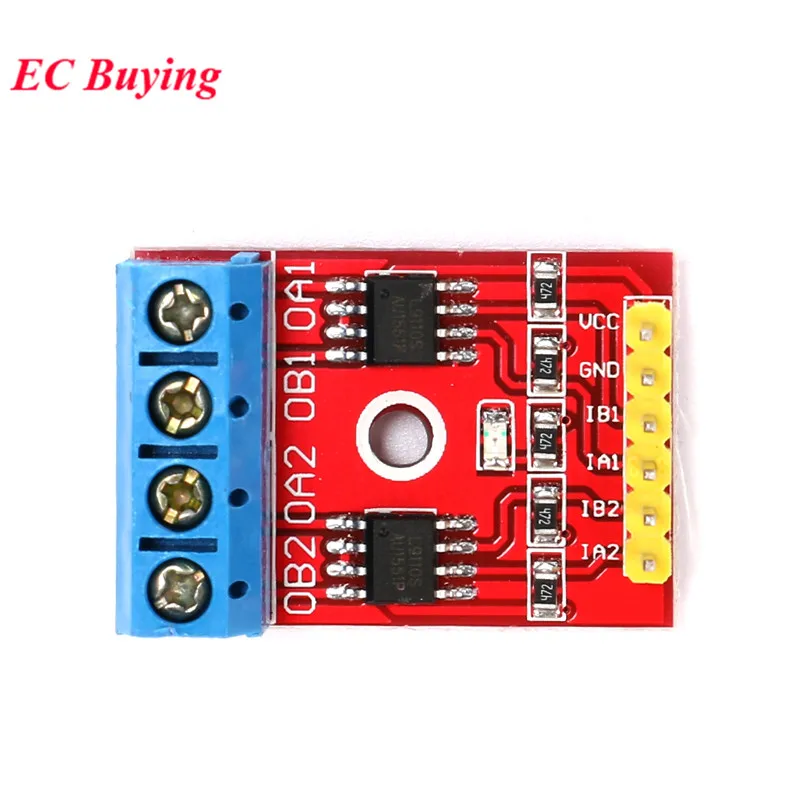

1.Dos chips de control del controlador del motor L9110S2. voltaje de la fuente de alimentación: 2,5-12 V3.El rango adecuado de motor: voltaje de funcionamiento del motor de 2,5 V a 12 V, corriente de funcionamiento máxima de 0,8 A.4.Puede accionar dos motores de CC o un motor paso a paso de 4 hilos y 2 fases.5.Tamaño de PCB: 2,8 cm * 2,1 cm6.Tiene un diámetro de orificio de instalación fijo: 3 mmDescripción de la interfaz del módulo:Entrada1 VCC voltaje externo de 2,5 V-12 V2 GND GND externo3 puertos IO MCU externos IA14 puertos IO MCU externos IB15 puertos IO MCU externos IA26 puertos IO MCU externos IB2Salida1 OA1 OB1 se conecta a 2 pines de motor de CC, sin dirección2 OA2 OB2 se conectan a 2 pines de motor de CC, sin direcciónInstrucciones de uso del módulo:Conecte VCC, luz indicadora de alimentación del módulo GNDEntrada IA1 de alto nivel, entrada IB1 de bajo nivel, [OA1 OB1] motor hacia adelante;Entrada IA1 de nivel bajo, entrada IB1 de nivel alto, motor [OA1 OB1] inverso;Entrada IA2 de alto nivel, entrada IB2 de bajo nivel, [OA2 【OB2】El motor gira hacia adelante;Entradas IA2 de nivel bajo, entradas IB2 de alto nivel, 【OA2 OB2】El motor gira de forma inversa;

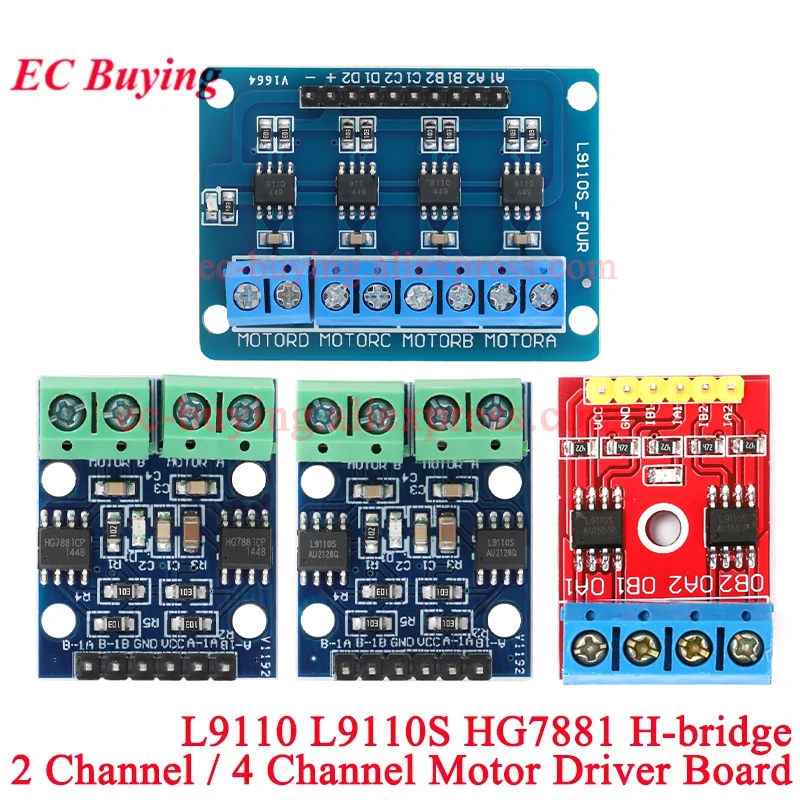

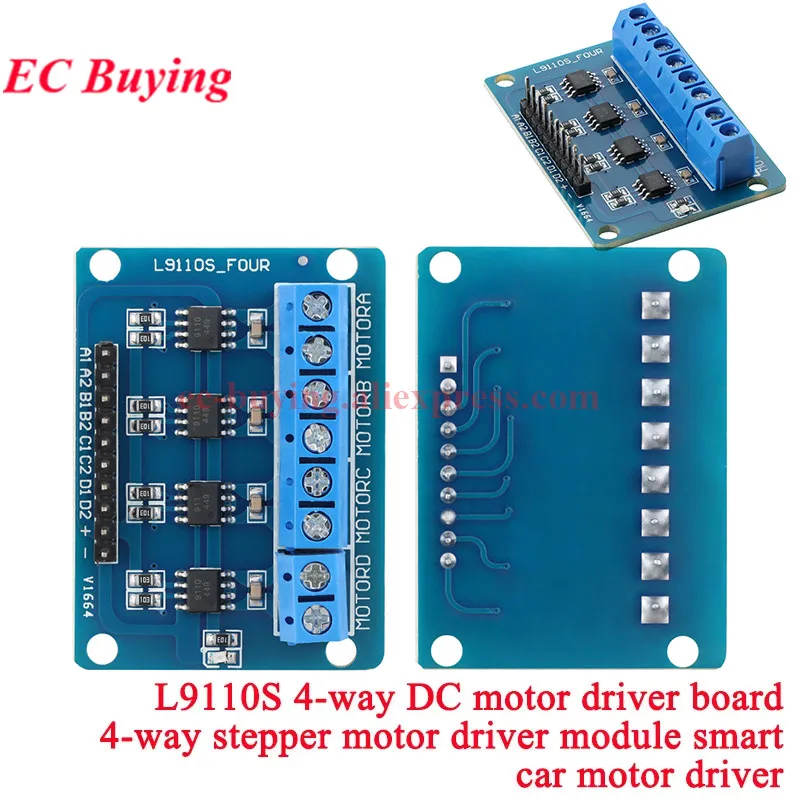

1. El módulo de accionamiento del motor viene con sus propios cuatro chips L9110S O HG7881CP.2.Voltaje de alimentación del módulo: 2,5-12 V
3.Rango de motor adecuado: entre el voltaje de funcionamiento del motor de 2,5 V-12 V, la corriente de funcionamiento máxima de 0,8 A, el voltaje actual del automóvil inteligente y el mercado actual están dentro de este rango
4. Puede accionar 4 motores de CC o dos motores paso a paso bifásicos de 4 cables.
Interfaces de dos módulos:
[Descripción del pasador doblado negro 10P]
1.Puerto IO del microcontrolador externo A1
2.Puerto IO del microcontrolador externo A2
3.Puerto IO del microcontrolador externo B1
4.Puerto IO del microcontrolador externo B2
5.Puerto IO del microcontrolador externo C1
6.Puerto IO del microcontrolador externo C2
7.Puerto IO del microcontrolador externo D1
8.Puerto IO del microcontrolador externo D2
9.+ voltaje externo 2,5V-12V
10.- GND externo
[Nota] Bloques de terminales PCB 8P
1.Contacto MOTOR DC 2 pines, no direccional
2.Contacto MOTORB DC 2 pines, no direccional
3.Contacto MOTORC DC 2 pines, no direccional
4.Contacto MOTORDC de 2 pines, no direccional
Tres módulos para su uso
EN VCC, luz indicadora de alimentación del módulo GND
Entrada A1 alta, entrada A2 baja, motor MOTORA se transfiere;
Entrada A1 baja, entrada A2 alta, inversión del motor MOTOR;
Entrada B1 alta, entrada B2 baja, motor MOTORB transfiere;
Entrada B1 baja, entrada B2 alta, inversión del motor MOTORB;
Entrada alta C1, entrada C2 baja, motor MOTORC se transfiere;
Entrada C1 baja, entrada C2 alta, inversión del motor MOTORC;
Entrada alta D1, entrada D2 baja, motor MOTORD se transfiere;
Entrada D1 baja, entrada D2 alta, inversión del motor MOTORD
Descripción:

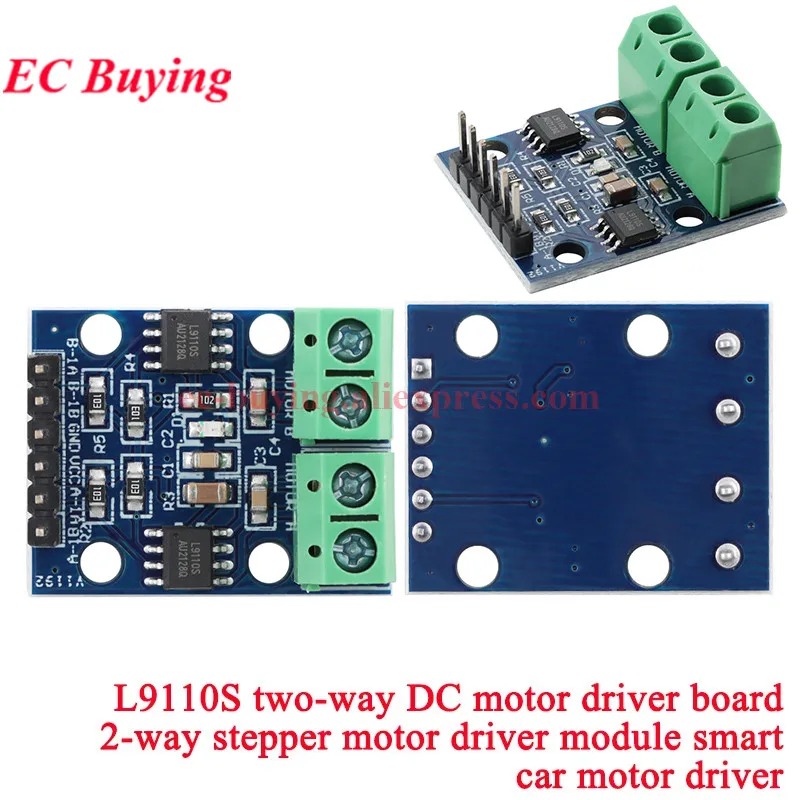

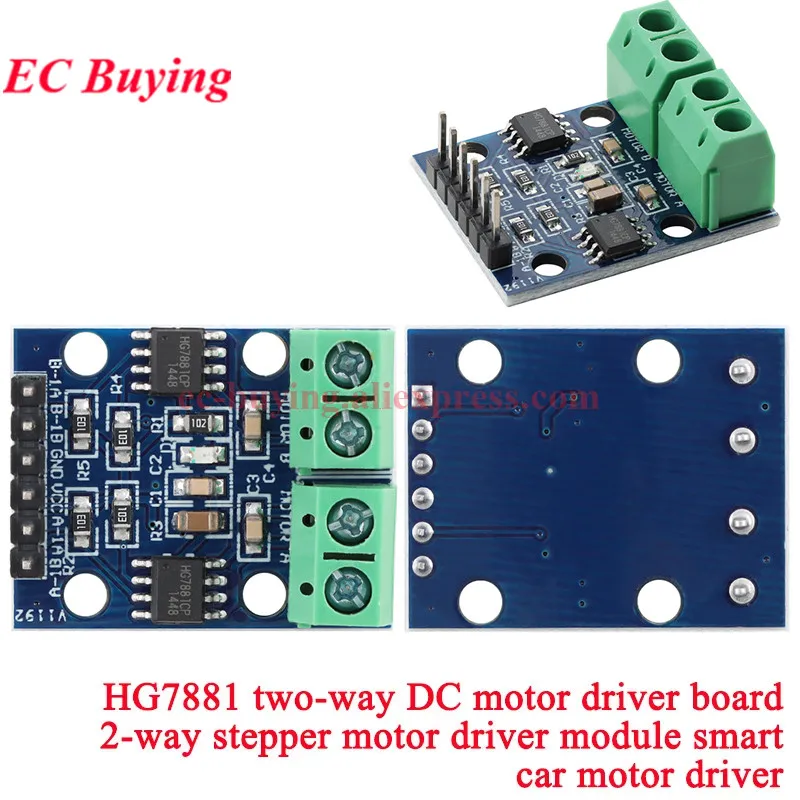

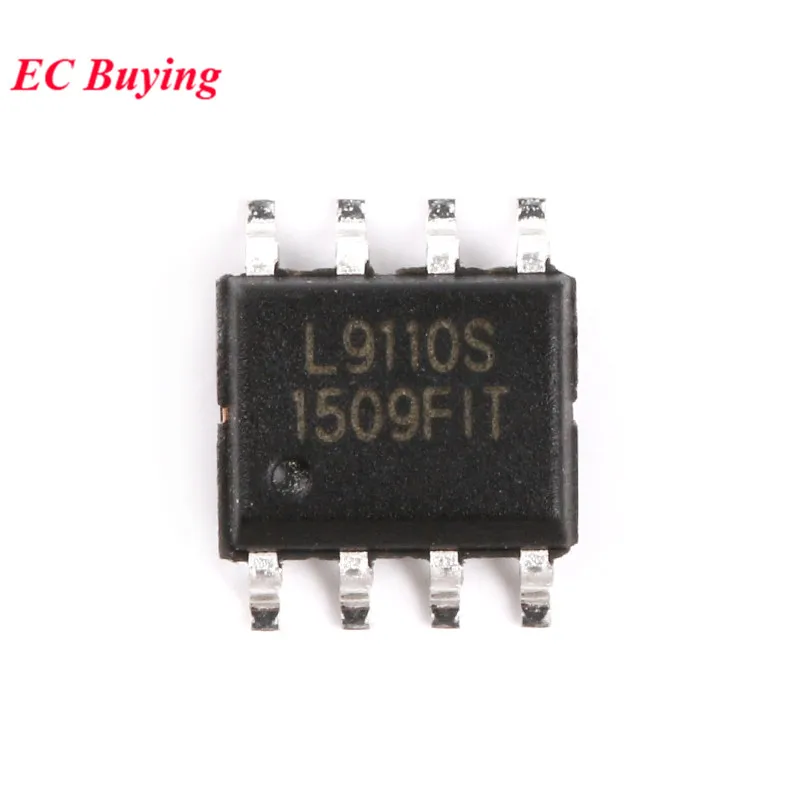

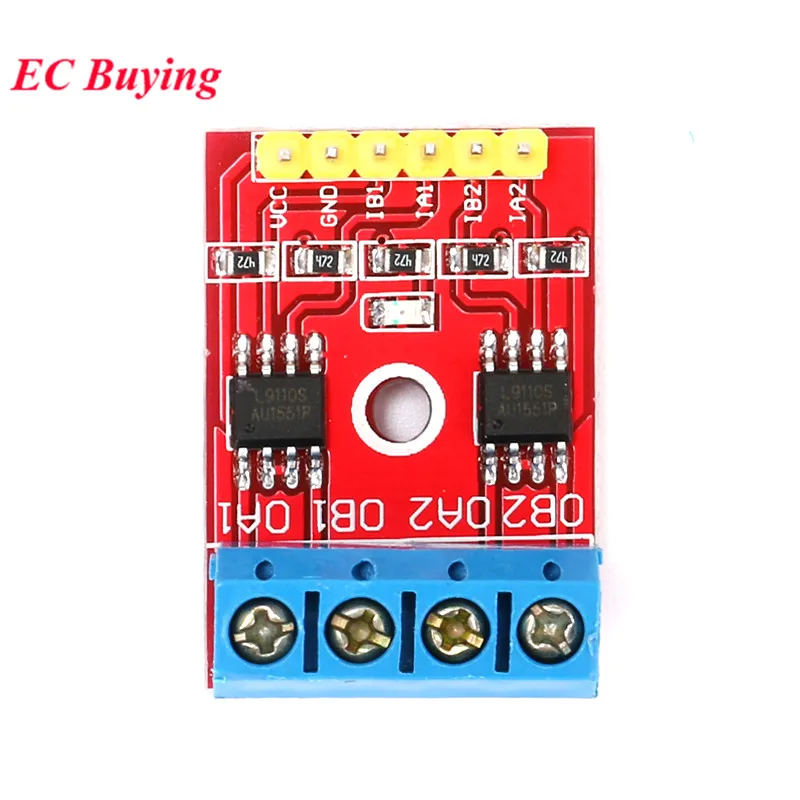

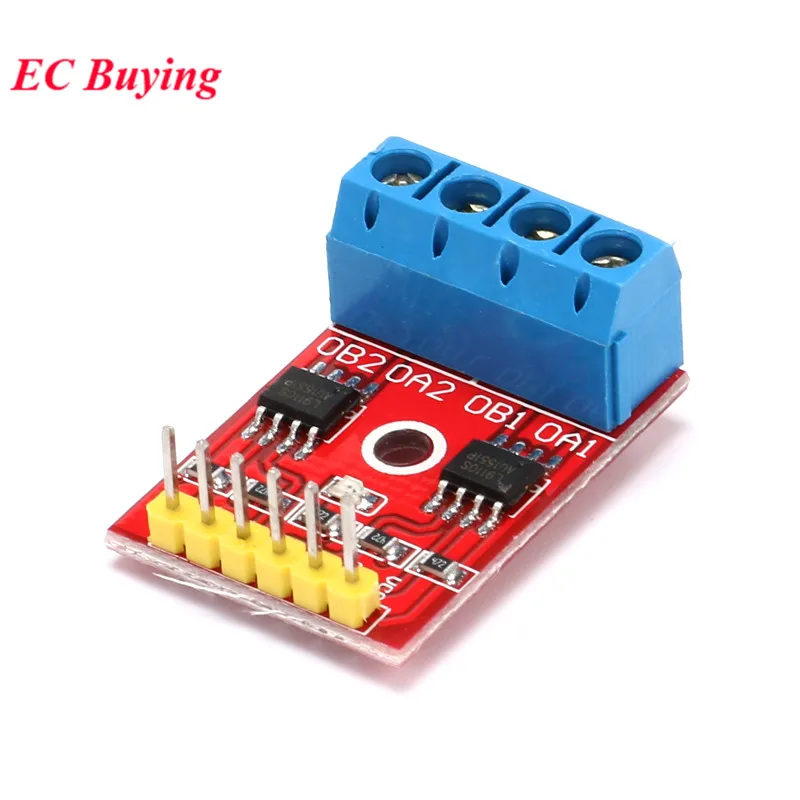

1 accionamiento de motor de chip L9110S / HG7881CP2 Voltaje de alimentación del módulo: 2,5-12 V3 Rango de motor adecuado: entre el voltaje de funcionamiento del motor de 2,5 V-12 V, la corriente de funcionamiento máxima de 0,8 A, el voltaje actual del automóvil inteligente y el mercado actual están dentro de este rango4 Acciona dos motores de CC o un motor paso a paso bifásico de 4 hilos.5 tamaños de placa PCB: 2,8 cm * 2,1 cm tamaño ultrapequeño, adecuado para ensamblaje6 Viene provisto de orificios de montaje fijos, diámetro: 3 mmInterfaces de módulos:

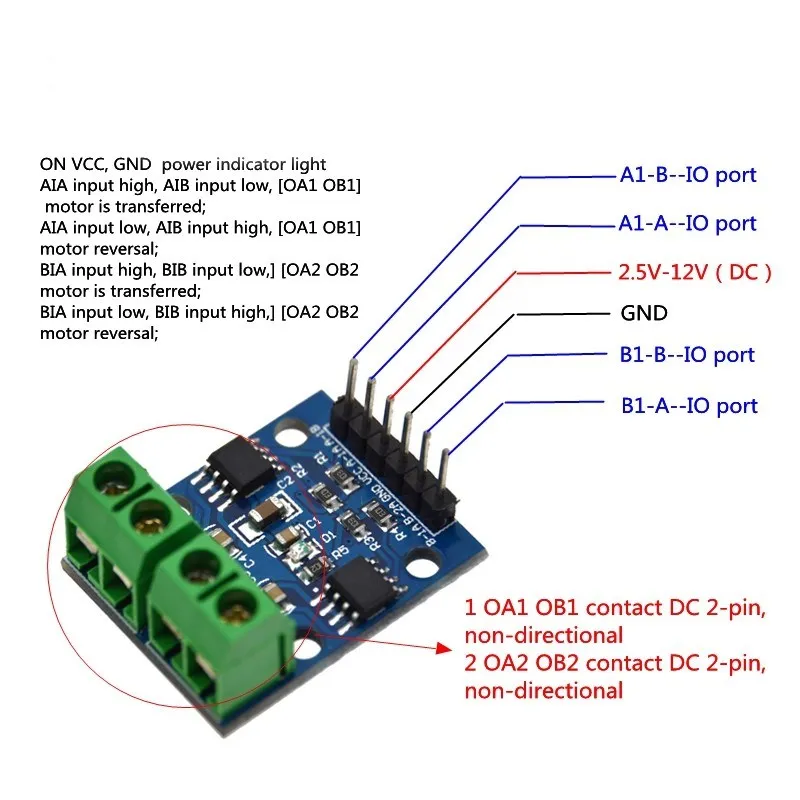

Descripción del pasador doblado negro 6P:1 VCC voltaje externo 2,5 V-12 V2 GND GND externo3 puerto IO del microcontrolador externo AIA4 puerto IO del microcontrolador externo AIB5 puertos IO del microcontrolador externo BIA6 puertos IO del microcontrolador externo BIBTerminal verde 4P:1 contacto OA1 OB1 DC 2 pines, no direccional2 OA2 OB2 contacto DC 2 pines, no direccionalUso:
EN VCC, luz indicadora de alimentación del módulo GNDEntrada AIA alta, entrada AIB baja, motor [OA1 OB1] transfiere;Entrada AIA baja, entrada AIB alta, [OA1 OB1] inversión del motor;Entrada BIA alta, entrada BIB baja,] [El motor AO2 OB2 se transfiere;Entrada BIA baja, entrada BIB alta,] [inversión del motor OA2 OB2;
