Descripción

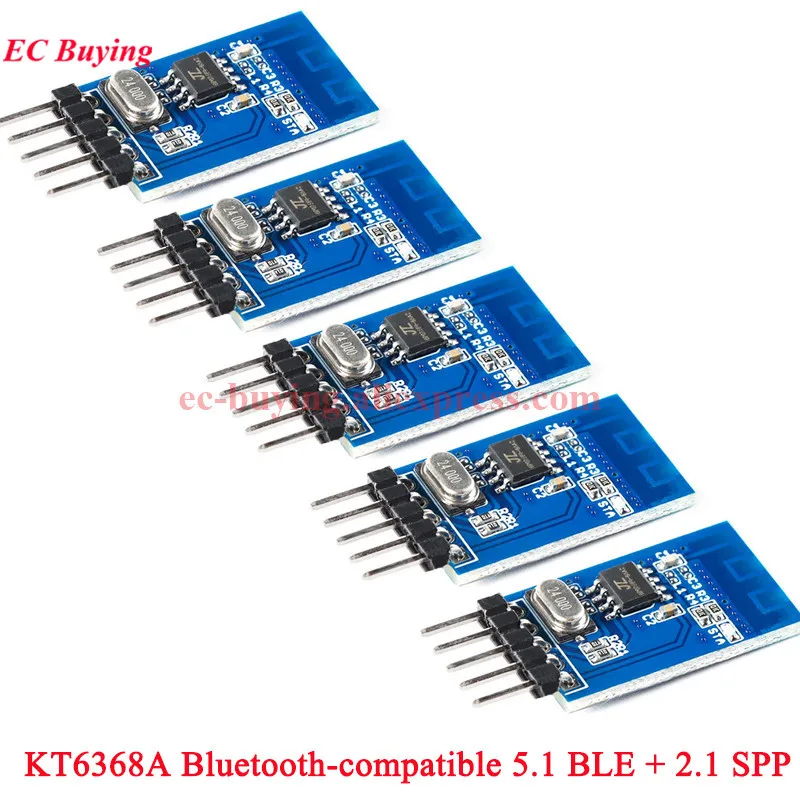

KT6368A es un chip de datos puro de modo dual compatible con Bluetooth versión 5,1 BLE y 21 versión función SPP. Lo más destacado del chip es su tamaño ultra pequeño y su precio ultra bajo. Y la transmisión transparente simple y clara y la función de control serial AT. Esto es muy
Reduce la dificultad y el costo de desarrollar un Bluetooth integrado compatible en
Otros productos.
KT6368A admite la conexión a teléfonos móviles para la interacción de datos bidireccional, comúnmente conocida como "transmisión transparente compatible con Bluetooth". A través de la interfaz UART, admite comandos AT comunes, tales como: nombre de configuración, Dirección de configuración, velocidad de baudios de configuración, etc.
Parámetro del producto
* Se recomienda dar un voltaje de 3,3 V [2,2 V-3,4 V].
* La corriente instantánea al arrancar es de 26mA. Estable durante aproximadamente 1 segundo, luego cae a aproximadamente 4mA
* El búfer UART proporcionado por el chip es de 1K bytes, y la velocidad de baudios predeterminada es 115200
* Para la tasa BLE, no hemos realizado una prueba completa, pruébelo usted mismo si necesita transmisión de alta velocidad
* Transmisión SPP, se recomienda que un solo paquete de datos no exceda el 512
Bytes a la vez, y se recomienda que usted mismo mida la velocidad de transmisión
* La velocidad de transmisión de BLE es diferente debido a las diferentes versiones de teléfonos móviles. Por lo tanto, no hay forma de explicar uniformemente la tasa, el usuario lo mide por sí mismo
Problema común:
Pregunta 1: ¿Cómo distinguir entre la instrucción AT y la transmisión de datos transparente del puerto serie? ¿Cómo saber si está conectado compatible con Bluetooth?
1. Comando AT, solo válido cuando no está conectado compatible con Bluetooth
2. Siempre que la conexión compatible con Bluetooth sea exitosa, entrará en el
Transmisión transparente, y el comando AT no será válido.

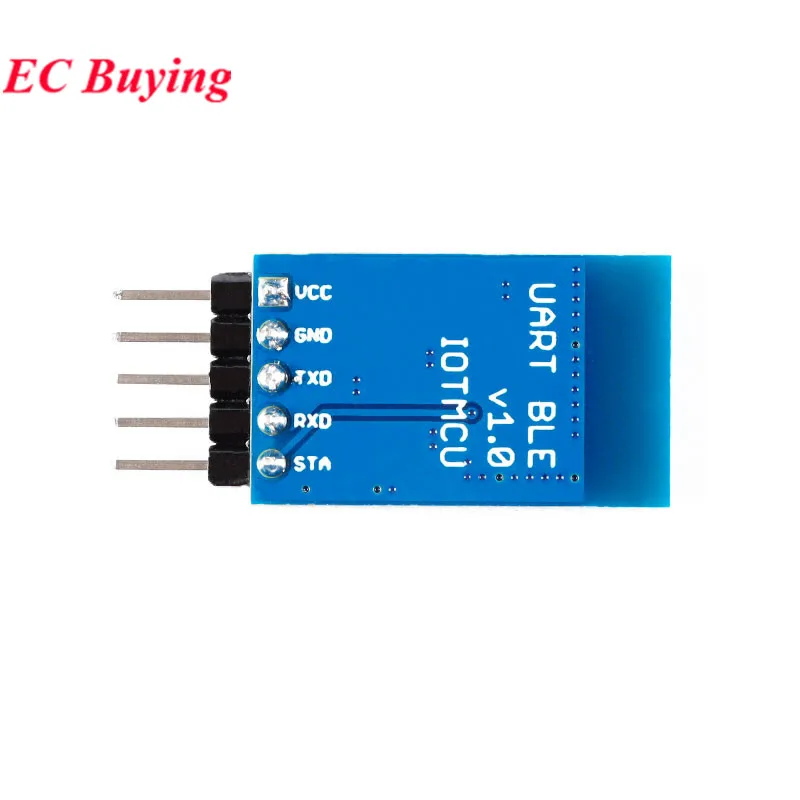

3. Esto depende del PIN STA del módulo. El nivel bajo de salida no está conectado. Salida de alto nivel después de una conexión exitosa
Pregunta 2: ¿Cómo determinar si el chip funciona correctamente? ¿Y la conexión del puerto serie es normal?
1.
En el momento en que el chip esté encendido, el PIN 2 emitirá un nivel alto
Durante 1 segundo, y luego tire inmediatamente hacia abajo. Así que conecte un indicador
Luz para ver el estado
2.
Cuando el chip esté encendido, el puerto serie volverá definitivamente.
Información. Presta atención, si no lo recibes, hay un
Problema con el serial
Pregunta 3: ¿Admite la modificación de UUID, nombre compatible con Bluetooth y dirección MAC compatible con Bluetooth?
1. Soporte para modificar el nombre compatible con Bluetooth y la dirección MAC compatible con Bluetooth
2. Por supuesto, también admite el comando AT para leer. Uuid no admite la modificación propia de los clientes en este momento, se agregará más adelante.
