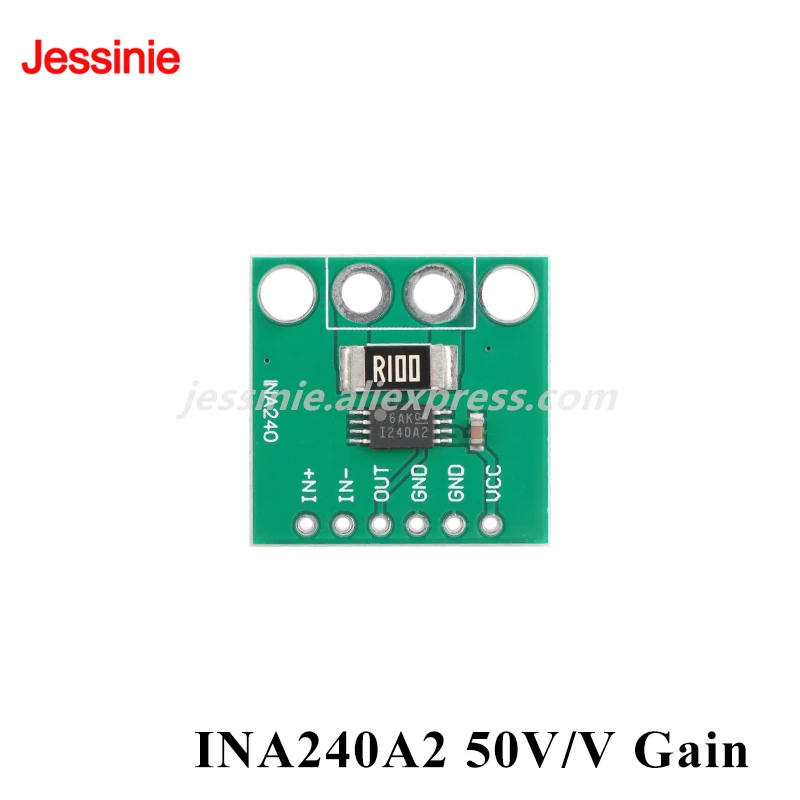

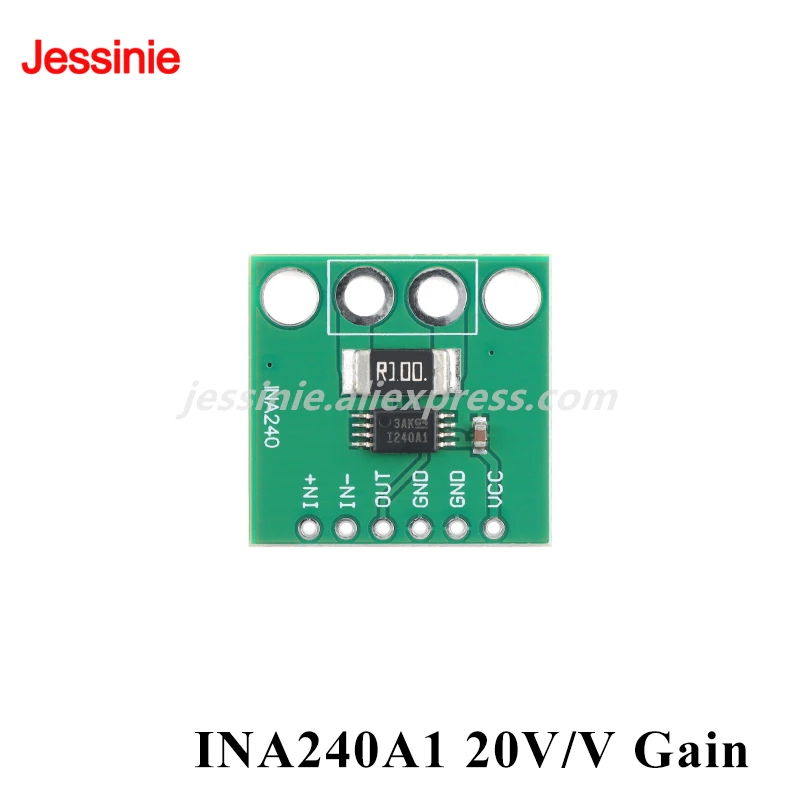

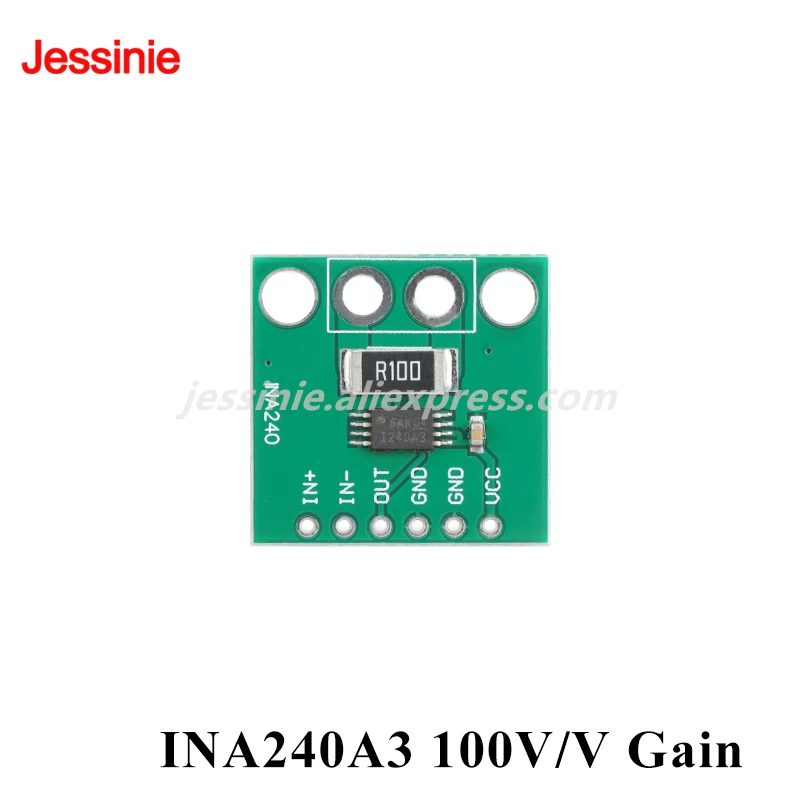

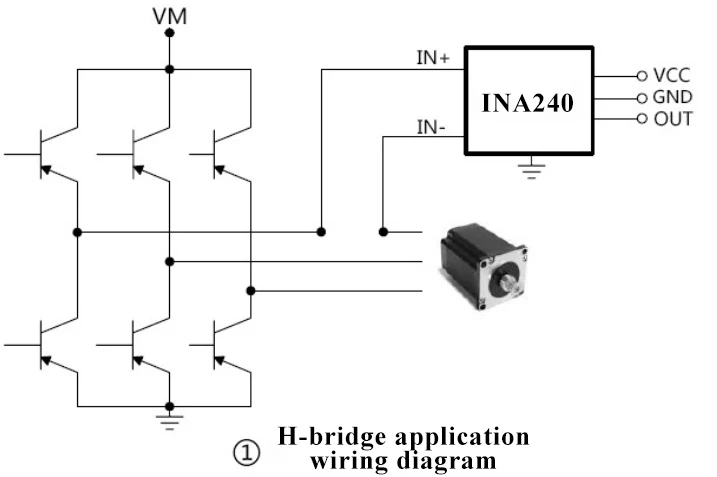

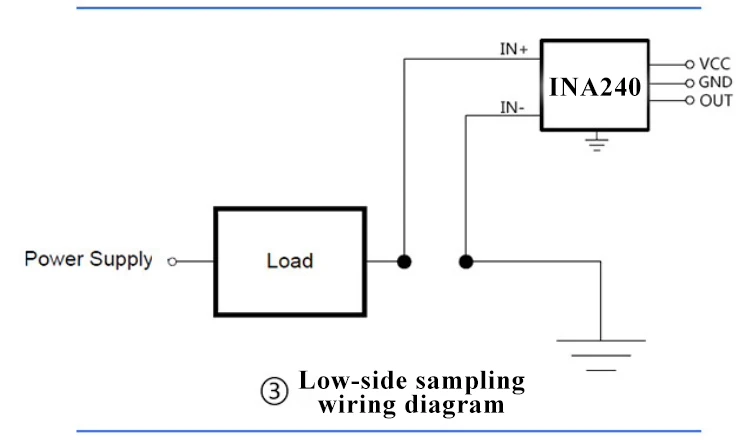

Introducción del producto El dispositivo INA240 es un amplificador de voltaje y detección de corriente con rechazo PWM mejorado.Puede detectar la caída de voltaje a través de una resistencia de derivación en un amplio rango de voltaje de modo común de -4 V a 80 V, independientemente del voltaje de suministro.Este voltaje negativo de modo común permite que el dispositivo funcione bajo tierra, acomodando el ciclo flyback de las aplicaciones típicas de solenoide donde el bajo consumo de energía es una consideración clave.El rechazo PWM mejorado proporciona un alto nivel de inmunidad a grandes transitorios de modo común (ΔV/Δt) en sistemas que utilizan señales moduladas de ancho de pulso (PWM), como unidades de motor y sistemas de control de solenoide.Esta característica permite una medición precisa de la corriente sin inducir grandes transitorios en el voltaje de salida y la ondulación de recuperación asociada. Parámetros del productoTipo de móduloAmplificador de detección de corriente sin deriva, bidireccional, de lado alto/bajo, función de rechazo PWMModelo de chipINA240A1/INA240A2/INA240A3/INA240A4Amplio rango de voltaje de modo común-4V a 80VGanancia fijaA1 (20 V/V), A2 (50 V/ V), A3 (100 V/ V), A4 (200 V/ V)Rango de voltaje de suministro3,0 V-5,0 VRango de detección actualDeterminado por la resistencia de detección, la ganancia y el voltaje de suministroRelación de rechazo de modo común (CMRR)132 dB CC / 93 dB CA (50 kHz)Método de muestreoSon posibles tanto el lado alto como el lado bajo, dependiendo del método de cableado.Resistencia de detección2512-0.1Ω; Los usuarios también pueden configurarlo ellos mismosTemperatura ambiente operativa-25°C TA 85°CTamaño del módulo2*2,1mmRango de aplicaciónAdecuado para control de motores, gestión de energía, control de electroválvulas y válvulas, control de frenos, reguladores de presión, etc.Definición de pinesNoIdentificadorFunciónDescripciónObservaciones1IN+/IN-Entrada de muestreo2VERF1Voltaje de referencia 1Conectado internamente a GNDInterfaz no saca3VERF2Voltaje de referencia 2Conectado internamente a VCCInterfaz no saca4VCC/GNDEntrada de energíaAdmite fuente de alimentación de 3-5 V5SALIDASalida de señalSalida de voltaje analógicoNotas: El módulo no realiza muestreo aislado; por lo tanto, el circuito de conducción debe compartir la misma tierra con el módulo.Diagrama de cableado Configuración de parámetros

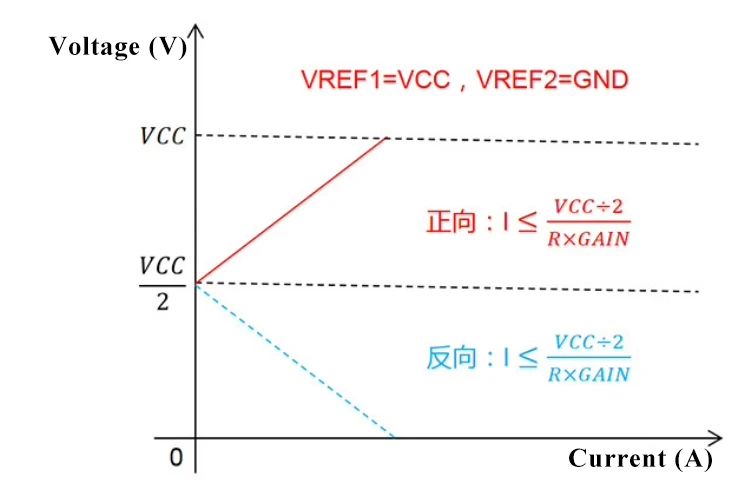

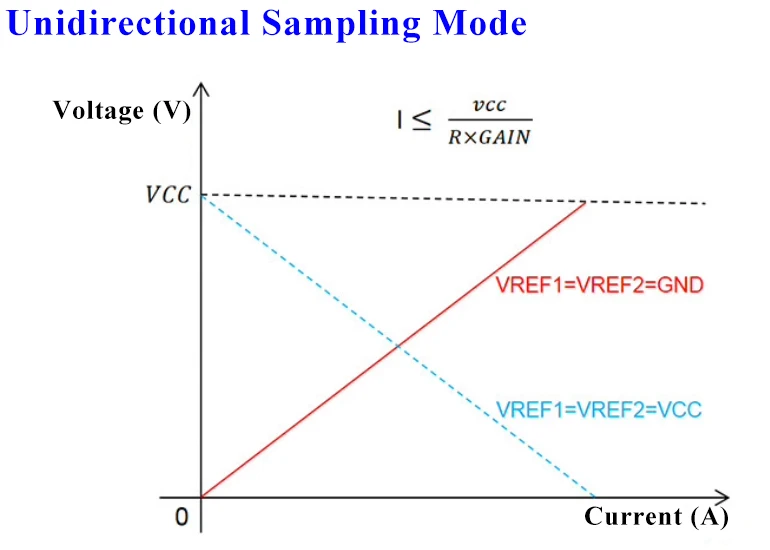

El chip está cableado con una de sus referencias conectada a Vcc y la otra referencia conectada a tierra. Funciona como un sensor de corriente bidireccional.
