Kit de audio ESP32

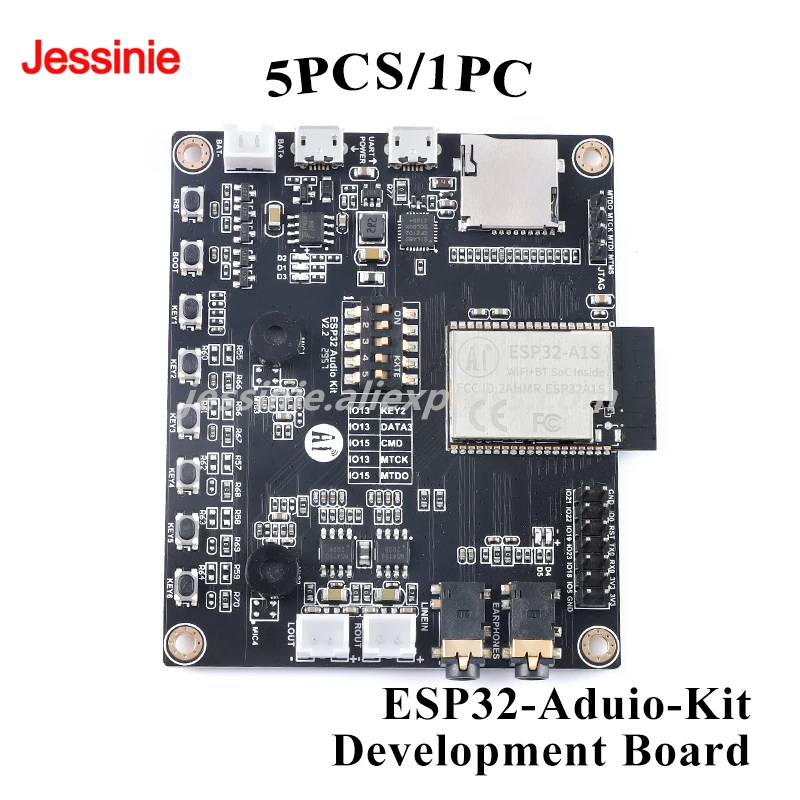

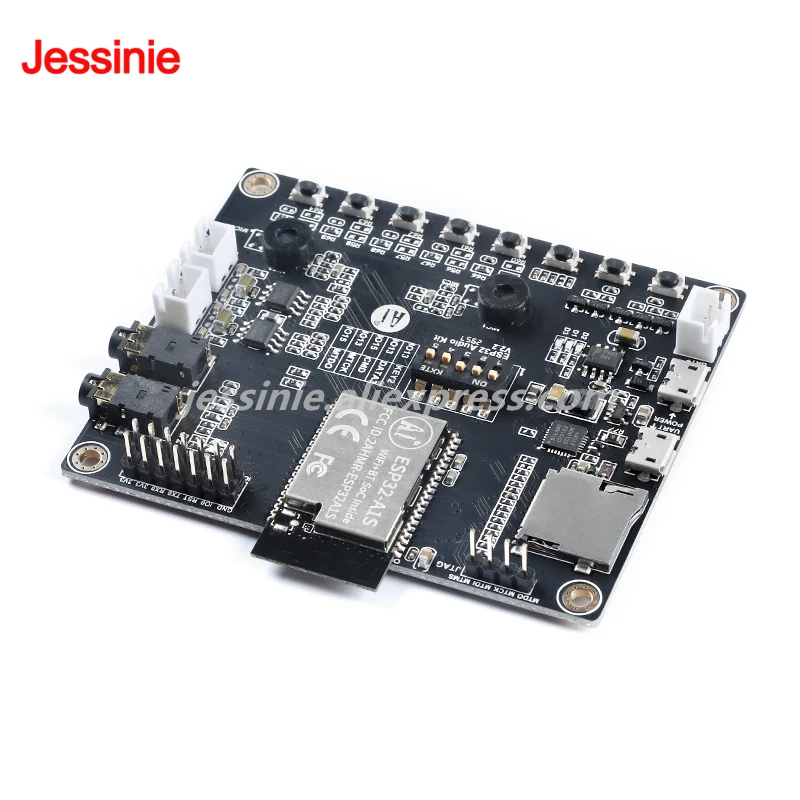

ESP32-Audio-kit es una pequeña placa de desarrollo de audio desarrollada por Ai-Thinker basada en el módulo ESP32-A1S.La mayoría de los periféricos de audio están distribuidos en ambos lados de la placa de desarrollo.Admite tarjeta TF, salida de auriculares, dos entradas de micrófono y dos salidas de altavoz., Es conveniente que los desarrolladores se desarrollen rápidamente.
El kit de audio ESP32 admite reproductores de música o grabadoras que admiten formatos de audio, como MP3, AAC, FLAC, WAV, OGG, OPUS, AMR, TS, EQ, Downmixer, Sonic, ALC, etc.
El kit de audio ESP32 reproduce música desde las siguientes fuentes: HTTP, HLS (Transmisión en vivo HTTP), SPIFFS, SDCARD, fuente A2DP, receptor A2DP, HFP, etc.Los servicios multimedia integrados, como DLNA, VoIP y otras transmisiones de red, también admiten el reconocimiento e integración de voz en línea y fuera de línea con servicios en línea como Alexa y DuerOS.
Hay dos versiones del módulo ESP32-A1S, a saber, la versión con núcleo de audio AC101 incorporada y la versión con chip de audio ES8388 incorporada.Debido a la falta de stock del chip, el módulo ESP32-A1S con la versión central de audio AC101 incorporada se ha eliminado de los estantes.Módulo ESP32-A1S con versión de chip de audio ES8388 incorporada, consulte el siguiente documento para cambiar software y hardware.

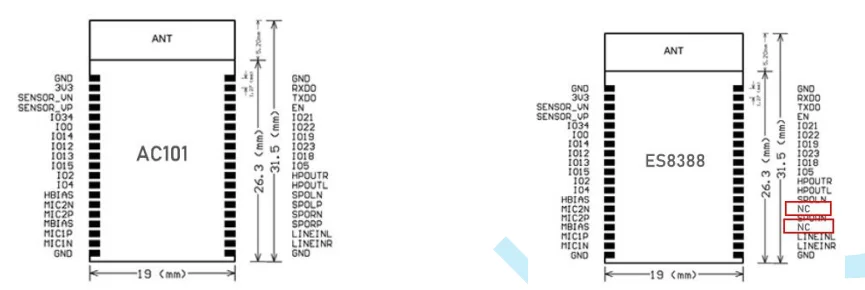

Después de reemplazar el chip de códec de audio de ESP32-A1S de AC101 a ES8388, la versión del módulo ESP32-A1S también es
Actualizado desde ESP32-A1S-V1.3 a ESP32-A1S-V2.3.La interfaz del módulo de la versión V2.3 sigue siendo compatible con la interfaz de la versión V1.3.
Pero todavía hay algunas diferencias:
La parte de la caja roja de V2.3 (versión ES8388) originalmente fue SPORP y SPOLP de V1.3 (versión AC101).
Afectará el uso, porque HPOUTR y HPOUTL son los polos P de los canales izquierdo y derecho, y su relación correspondiente: HPOUTR
Corresponde a SPORP; HPOUTL corresponde a SPOLP.
Por lo tanto, la salida de audio del módulo V2.3 es:
La salida del canal derecho es: HPOUTR (positivo) y SPORN (negativo);
La salida del canal izquierdo es: HPOUTL (positivo) y SPOLN (negativo).
suplemento:
1.Linein y MIC2 de 8388 son compartidos, no se pueden utilizar al mismo tiempo.
2. Tanto MIC1 como MIC2 se pueden utilizar como línea, simplemente ajuste la configuración mediante software
