En Stock
0,72 €
Con la garantía de
Color
Model Number
13 unidades vendidas
Última actualización: 2026-03-04T01:12:27.096Z
Descripción

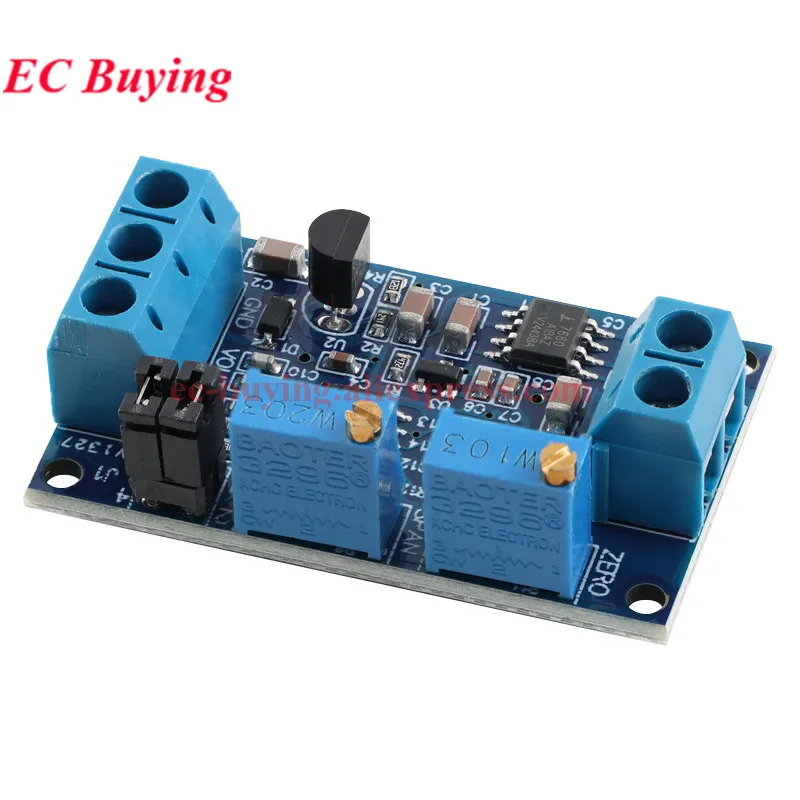

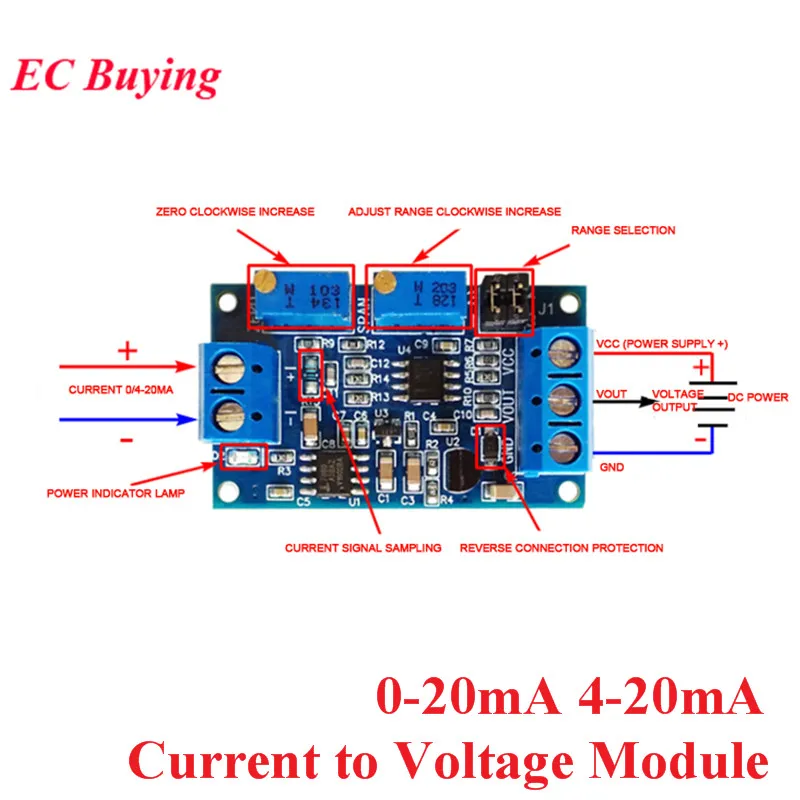

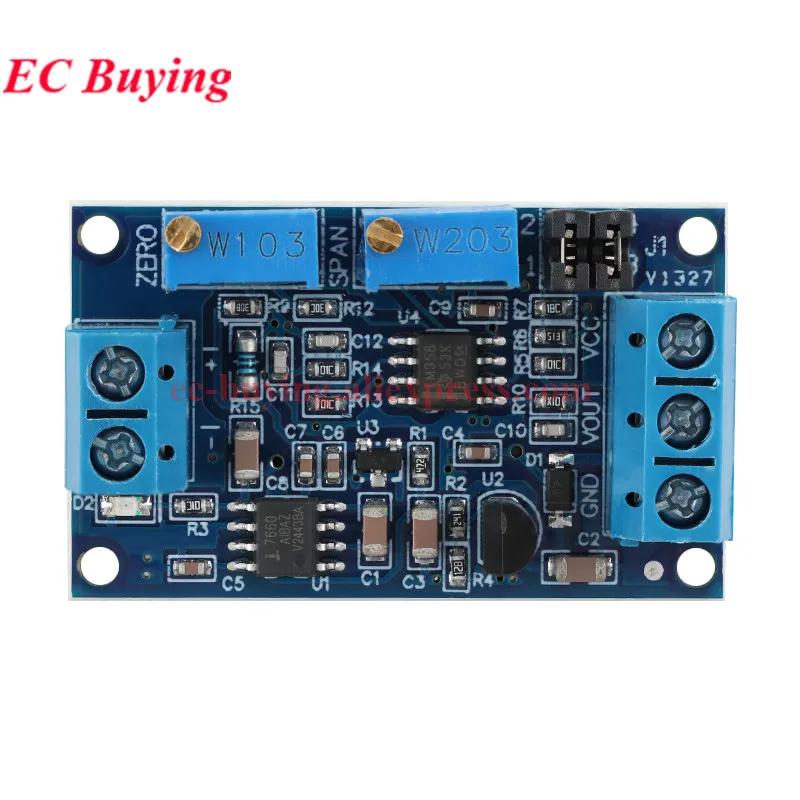

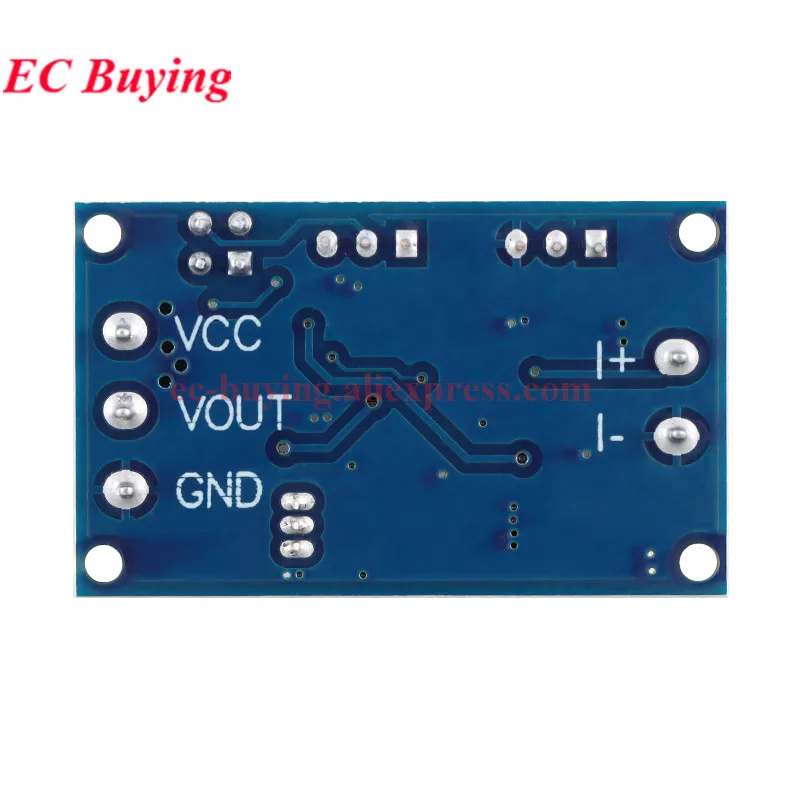

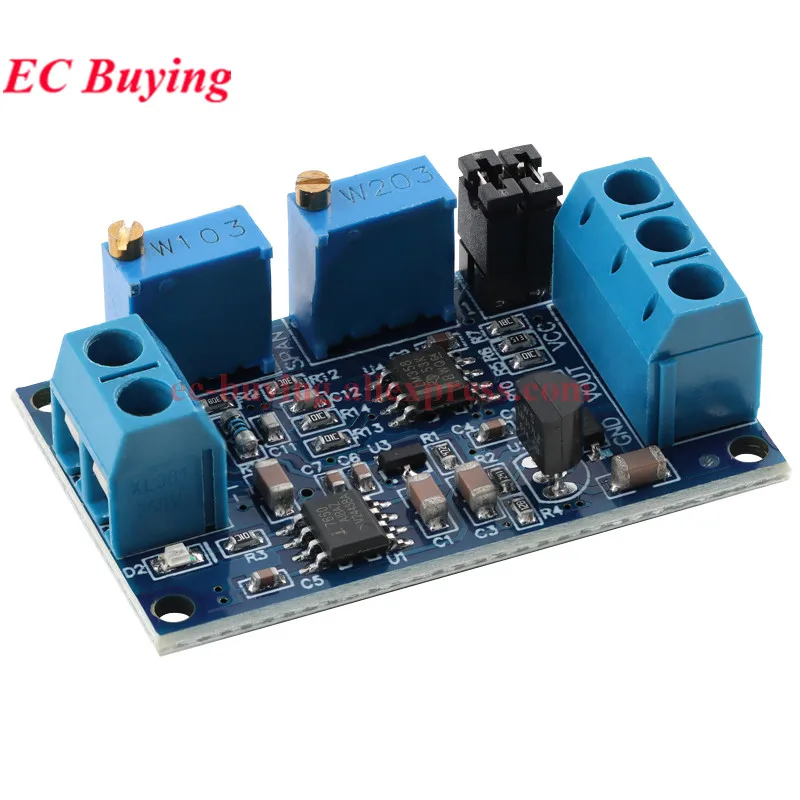

Introducción del producto:En el proceso de transmisión de la señal del circuito, la señal de voltaje se debilitará a medida que aumente la distancia de transmisión y la transmisión de corriente puede evitar que la señal se débilse.Este módulo se utiliza para el final de la transmisión de señal actual y convierte la señal en una señal de voltaje para la detección de un solo chip.La entrada de corriente admite 4-20 mA, 0-20 mA.La salida de voltaje admite 0-3,3 V 0-5 V 0-10 V.Parámetros del producto:Voltaje de funcionamiento: 7-36 V CC (si la salida es de 10 V, el voltaje de alimentación debe ser superior a 12 V)Corriente de entrada: 4-20Ma/0-20mAVoltaje de salida: 0-3,3 V 0-5 V 0-10 VInstrucciones de uso:1.El módulo está cableado según la definición y el voltaje de la fuente de alimentación es de 7-36 V (si la salida es de 10 V, el voltaje de la fuente de alimentación debe ser superior a 12 V)2.Después del encendido, la luz D2 debe estar encendida; de lo contrario, verifique la conexión del cable.La placa cuenta con protección de conexión inversa y la conexión inversa no se quemará.3.Cuando la entrada de corriente sea mínima (0 mA o 4 mA), ajuste el potenciómetro ZERO para hacer que la salida VOUT sea mínima (0,0 V u otro voltaje).4.Cuando la entrada actual sea el valor máximo (20 mA), ajuste el potenciómetro SPAN para hacer que la salida VoUT al valor máximo (3,3 V o 5 V o 10 V, cuando la entrada es 4-20 mA, la salida puede ser tan baja como 2,5 V ).Selección del rango de la tapa del puente:4--20 mA:Rango de 0-2,5 V: J1 en cortocircuito en pin 1, 2 y 3, 4Rango de 0--3,3 V: el pin J1 1 y el pin 2 están desconectados, el pin 3 y el pin 4 están desconectadosRango de 0--5,0 V: J1 en cortocircuito en los pines 1, 2 y 3, 4Rango de 0--10.0 V: el pin J1 1 y el pin 2 están en cortocircuito, el pin 3 y el pin 4 están desconectados0-- 20 mA:Rango de 0--3,3 V: J1 en cortocircuito en el pin 1, 2 y en cortocircuito en los pin 3 y 40-- Rango de 5,0 V: J1 en cortocircuito en pines 1, 2 y 3, 4
